Самостоятельная постройка откатных ворот с верхним подвесом

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Установка несущей рамы и монтаж откатных ворот своими руками (с фото и видео)

После этого можно переходить к изготовлению самих ворот, вернее, их несущей рамы, для которой лучше всего подходят металлические трубы сечением 60 х 30 мм. Вначале трубы нужно нарезать с помощью болгарки, затем их необходимо обезжирить и загрунтовать. После этого можно сваривать детали, создавая несущий каркас откатных ворот.

Для усиления конструкции нужно приварить внутренний каркас, чтобы несущая рама могла выдержать вес металлической облицовки, профнастила, сайдинга, досок и пр.

Для внутреннего каркаса потребуются трубы сечением 40 х 20 мм, которые лучше приваривать в шахматном порядке с равным интервалом — в этом случае рама выдержит любую нагрузку.

Как показано на фото, при установке откатных ворот после сварки все швы нужно зачистить, прогрунтовать и покрыть алкидной эмалью, лучше в два слоя:

Когда краска высохнет, можно начинать зашивать полотно ворот. Обычно материал крепится к внутренней части каркаса с помощью саморезов. Как уже говорилось ранее, наиболее простой и доступный материал для облицовки — профнастил.

На видео «Установка откатных ворот своими руками» показано, как монтируется несущая рама:

После того как застынет фундамент, можно приступать к монтажу ворот. Сначала на швеллере следует установить ролики для раздвижных ворот и развести их на максимальное расстояние. При этом нужно следить, чтобы крайняя каретка во время закрывания ворот не сбивала заглушку.

Затем следует установить (накатить) несущую раму ворот на каретки. Конструкция должна устанавливаться с помощью уровня, что позволяет установить ее ровно и строго вертикально. Это позволяет избежать перекоса при установке ворот. Только после этого при монтаже откатных ворот своими руками можно приваривать тележки роликов к швеллеру. Затем следует еще раз проверить, насколько конструкция ровная, и если все идеально, можно приваривать все остальные тележки. Вначале привариваются верхние удерживающие ролики, потом вставляются концевые ролики и привариваются нижний и верхний уловители.

Посмотрите видео «Монтаж откатных ворот своими руками», чтобы лучше представить, как выполняется эта работа:

Необходимые материалы и комплектующие

Для установки нужно заранее приготовить все необходимые материалы и комплектующие. В основном их предоставляют в комплекте с воротами, если приобретать готовый продукт. Но когда хозяин решил делать ворота самостоятельно, комплектующие нужно докупить отдельно от основного материала. Найти их будет несложно, поскольку они продаются во многих строительных и специализированных магазинах. Необходимо подготовить такие комплектующие:

• тележки или каретки для монтажа;
• ограничители, которые помогают удерживать конструкцию в неподвижной позиции при сильном ветре;
• несущую балку;
• ролик для снижения шума работы;
• плату для удержания раскачивания.

При установлении автоматизированной системы открытия понадобятся и другие комплектующие. В этом случае необходимо дополнительно запастись:

• зубчатой оцинкованной рейкой (её толщина зависит от веса конструкции);
• редуктором;
• пультом ДУ;
• датчиками определения сторонних предметов в проёме закрывания ворот во избежание поломки;
• сигнальной лампой.

При конструировании автоматических ворот на роликах своими руками нужно учесть возможность ручного открывания в случае выхода из строя системы

Материал нужно выбирать лёгкий, чтобы он не производил сильной нагрузки на раздвижной механизм, который находится внизу конструкции.

К тому же желательно, чтобы материал имел привлекательный вид и сочетался с забором. Зачастую для таких работ используют металлопрофиль. Он качественный и хорошо смотрится. С ним легко работать и можно самостоятельно монтировать, даже не имея опыта. Дополнительно потребуются следующие инструменты:

• набор электродов для сварки;
• устройство для сварки (автомат или полуавтомат);
• болгарка и диски для резки металла;
• бетономешалка;
• краска и компрессор для покраски (также можно использовать валик или обыкновенную кисть);
• водяной или лазерный уровень;
• молоток;
• лопата;
• отвёртка или шуруповёрт;
• рулетка.

Если у владельца дачи нет большого бюджета на постройку, то сварочный аппарат и болгарку можно взять в аренду или занять у соседа. Это существенного сэкономит расходы. В отдельных случаях нужно подготовить:

Виды ворот

По конструкционным особенностям, способам открывания ворота бывают несколько типов. Нюансы каждого из них разберем подробнее.

Пользователи часто ищут:

• Фото ворот для частного дома
• Варианты деревянных ворот

Раздвижные (откатные)

Принцип работы заключается в передвижении створки на роликах по направляющему профилю вдоль ограждения.

Раздвижные ворота выпускаются в трех вариантах:

1. Подвесные. Редко применяются на дачных участках, в частном секторе. Причина тому – ограничение высоты проезда верхним металлопрофилем, к которому монтируется створка. При открытии дверь поднимается вверх.
2. Откатные. Полотно двигается по рельсе, которая проходит внизу вдоль всей стены. Для северных регионов страны с частыми морозами и снегопадами использовать подобную конструкцию не рекомендуется, поскольку рельсу придется постоянно чистить.
3. Консольные. Для выдвижных типов ворот консольные считаются самыми практичными. Имеют сложную конструкцию. Полотно надежно зафиксировано к балке, которая при работе перемещает по консольному узлу створки. Огромный плюс – полотно при движении не касается земли.

Однако оснащение автоматической системой управления позволяет контролировать работу створок дистанционно. Это существенно экономит время и повышает комфорт от эксплуатации. Особенно в плохую погоду, когда владельцу не нужно выходить из автомобиля, чтобы открыть дверь.

Требование к работе автоматике – наличие электричества.

Поворотно-откидные

Применяются при возведении гаража и других построек внутри двора.

При открытии полотно поднимается вверх и поворотным механизмом сдвигается вплотную к потолку.

Рулонные

Такая конструкция – новинка на строительном рынке. Состоит из множества стальных полосок, собранных в одно гибкое полотно. При открытии полотно начинает сворачиваться, наматываться на специальный вал. Это позволяет автомобилю подъезжать вплотную к створкам забора или гаража.

Секционные ворота. Выпускаются с двумя способами открытия: вбок и вверх. Последний вариант наиболее популярен.

Распашные

Могут быть как частью временного, так и постоянного забора.

Состоят из двух половинок.

Для установки возле проезжей части их монтируют так, чтобы створки открывались внутрь дворовой территории. В уличных условиях – это экономия свободного пространства, беспрепятственное передвижение пешеходов по тротуару.

Ниже разберем аспекты самостоятельного строительства такого типа створок.

Схема электрических соединений

Подбор оборудования

Двигателем можно управлять с помощью стандартной реверсивной схемы. Но, здесь можно столкнуться с одним нюансом. Всем известно, что распахивающиеся ворота оснащены ограничительной планкой. Именно поэтому створки складываются по очереди. Когда отрывается первая, то начинает двигаться створка без планки. Но, закрывается она в последнюю очередь.

Это осуществляют различными методами. Один из самых надежным – использование реле с задержанным включением.

Модульное устройство состоит из:

• Четырех контакторов;
• Двух временных реле;
• Дифференциального автомата;
• Блока питания.

Все оборудование собирают внутри пластмассового ящика. Съема предназначена для питания двух мощных двигателей.

С помощью дифференциального автомата питание перенаправляется к клеммам на блоке питания. А на нем уже убирается пара линий постоянного тока. Каждая из них отвечает за питание двух соединенных между собой контакторов. Их выходы скреплены параллельно. С них напряжение передается на редукторы.

Вторичные цепи и автоматика

Управляющая цепочка для коммуникаторов функционирует благодаря неизменяющемуся напряжению. Оно равно 24 В. Плюсовой питающий кабель подключается к разомкнутым коннектам управляющих кнопок. От них питание получают доступные коммуникаторы клавиш, которые расположены на противоположной стороне.

Напряжение с кнопочных элементов передается на четыре стартера. Один из коннектов отвечает за подхватывание катушки.

Управляющая цепь прямолинейного стартера от 1-ой пары и реверсного стартера 2-ой, расходится с помощью реле. На размыкающее реле питание передает доступный коннект иной категории. Время задерживается до поочередного передвижения створок.

Двигатели прекращают функционировать автоматически благодаря активированию концевых коннектов. Их устанавливают по направлению передвижения спускового механизма. К поверхности внутренних коллекторов фиксируют маленькие магниты. Поэтому целиком сложенном приводе или при выдвинутом состоянии, мы видим, как начинают работать герконы. Они, в свою очередь, замыкают питающую цепь. Последняя относится к промежуточному реле с полностью закрытым коннектом. Параллельно запускают реле и нажимают на клавишу «стоп».

Подобный приводной механизм может полноценно функционировать даже как автоматическое оборудование для распахивающихся дверей. Специалисты часто пользуются идентичными схемами оборудования.

Все это помогает автовладельцам не тратить время и открывать ворота, не покидая машину. Установить распашные ворота можно самостоятельно, но потребуется немало времени, чтобы разобраться в тонкостях работы. К тому же, при недостаточном опыте вы рискуете приобрести детали, которые не подойдут для механизма.

Чтобы сэкономить время, деньги и нервы, лучше обращаться к специалистам с высшим образованием. Они работают согласно ГОСТу и соблюдают технические условия. Выбирайте те организации, которые достаточное количество времени занимаются подобными проектами. Попробуйте собрать отзывы со знакомых или на тематических форумах у реальных людей.

К выбору ворот следует относиться серьезно. Они бывают разными: секционными, из профнастила или профлиста, металлопрофиля и даже со встроенными калитками. Ведь ворота – это главная визитная карточка вашего дома или дачи. Перед заказом или установкой проанализируйте все минусы и плюсы, рассчитайте подходящие габариты именно для вашей территории и подберите вместе со специалистом заполнение полотна.

Ворота должны гармонировать с фасадом гаража и дома. Надеемся, что наша обзорная статья помогла вам разобраться со многими вопросами. Старайтесь делать осознанный выбор на основе практического опыта!

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов

Особое внимание следует уделить таким характеристикам:

Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

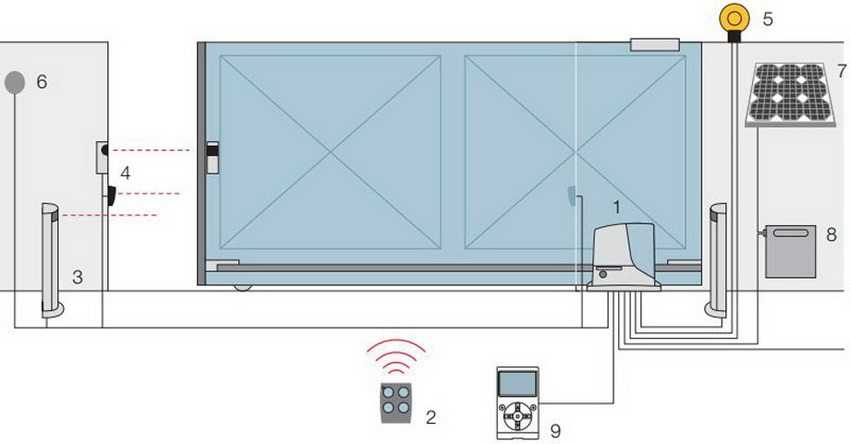

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

• Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
• Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

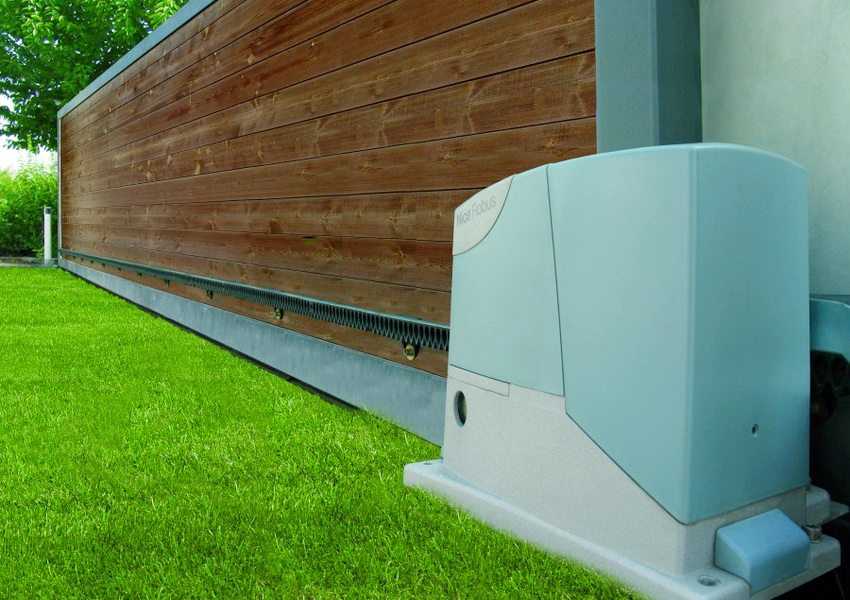

Автоматический привод для откатных ворот

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Производитель	Особенности
Hormann	Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME Group	Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭК	Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHan	Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

Безопасны для людей, в частности, для маленьких детей.
Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

• Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
• Откатные ворота забирают пространство у забора.
• Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

Чертежи и схемы

В качестве примера будет рассмотрен вариант консольной системы с расположением привода в нижней части. В зависимости от месторасположения привода и от стороны открывания эскизы могут незначительно отличаться.

Непосредственно створка ворот крепится к металлическому каркасу, который представляет собой раму, изготовленную либо из металлопрофиля, либо из стальной трубы. К металлическому каркасу приваривается направляющая. Зачастую она представлена в качестве зубчатой рейки, особенно это касается конструкций с электроприводом. Внутрь направляющей балки вмонтировано роликовое основание. Как правило, в консольной системе под роликовым основанием имеются в виду каретки на колесиках.

Направляющая, перемещаясь вправо-влево, передвигает створку ворот в соответствующую сторону, тем самым открывая или закрывая въезд. Поскольку вся сила тяжести створки перемещается на балку и на роликовое основание, для минимизации нагрузки монтируется разгрузочный ролик и улавливатель в нижней части полотна. Благодаря этому в закрытом состоянии консольные ворота не провисают. В некоторых изделиях разгрузочный ролик и улавливатель дополнительно устанавливаются с противоположной стороны, что обеспечивает удержание ворот в открытом состоянии.

Фиксирование воротного полотна в верхней части обеспечивается за счет улавливателя и балки с каретками. Для того чтобы грязь и пыль не попадали внутрь конструкции, используется боковая заглушка. Опорные столбы в обязательном порядке должны быть смонтированы из прочного железобетонного основания, кирпича или из металлической трубы

Особое внимание уделяется и фундаменту для нижней направляющей, в противном случае вся конструкция рухнет под тяжестью собственного веса. Велика вероятность порчи имущества, в том числе и чужого, и риск нанесения увечий проходящим мимо людям. Упомянутый ранее электропривод легко монтируется между каретками, зубчатая рейка фиксируется непосредственно к воротной створке, неподалеку размещается устройство управления, фотофиксаторы и спутниковая навигация

Упомянутый ранее электропривод легко монтируется между каретками, зубчатая рейка фиксируется непосредственно к воротной створке, неподалеку размещается устройство управления, фотофиксаторы и спутниковая навигация.

Особенности модели и сфера применения

Раздвижные ворота на роликах

Ворота представляют собой разновидность раздвижной конструкции. Принцип действия основывается на отъезде полотна в сторону вдоль ограждения снаружи или стены внутри помещения. Балка крепится на опорном столбе в верхней области проема.

Ворота подвесного типа включают полотна или створки, а также комплектующие. Фурнитуру составляют ролики, кронштейны, крепления и направляющие. Правильно выбранные детали обеспечивают высокий уровень функциональности, надежность, привлекательный внешний вид и долговечность эксплуатации.

Подвесные ворота на роликах отличаются надежностью. Могут применяться как для частных гаражей и загородных домов, так и для заводских и складских помещений. Модель удобна, может использоваться при любой температуре.

Монтаж конструкции откатных ворот

Рассмотрим все этапы установки откатных ворот своими руками более подробно. Отмерив ширину будущего основания конструкции, равную 500 мм, от ограждения, следует продолжить делать разметку периметра основания. От края ворот необходимо отмерить расстояние, которое соответствует длине фундамента. Устанавливать откатные ворота своими руками следует на основании 4-х этапов:

1. Обустройство фундамента.
2. Прокладка электропроводки.
3. Монтаж опорного столба.
4. Устройство системы автоматики.

Заливка фундамента основана на следующем:

1. Осуществление разметки для обустройства фундамента.
2. Организация места для прокладки электропроводки.
3. Рытье котлована на глубину до 2 м.
4. Монтаж закладной конструкции.

Поскольку при монтаже потребуется применять опорные столбы ограждения, следует проверить их устойчивость. Если эта возможность отсутствует, то ответный столб устанавливается с противоположной стороны таким образом, чтобы он находился внутри участка, а не в проеме, который может уменьшиться. Для создания закладного элемента следует воспользоваться швеллером 16. Он должен иметь величину, соответствующую длине траншеи. В основание элемента производится закладка арматуры, привариваемой к швеллеру. Она соединяется посредством поперечных связей.

Укладка закладного элемента выполняется арматурой вниз, поэтому необходимо проследить за тем, чтобы боковина швеллера прилегала к опорному столбу забора. Эта деталь должна быть выставлена строго по уровню

Важно следить, чтобы швеллер не составлял угол к линии открывания створок, а располагался параллельно ей

Наличие минимального зазора, допустимого между кромкой конструкции ворот снизу и покрытием, должно составлять 10 см. Полученный промежуток увеличивается регулировочной площадкой. Для уменьшения этого зазора потребуется проигнорировать крепление.

Если величина зазора в 100 мм оказалась слишком малой, то можно смонтировать закладной элемент своими руками. В процессе монтажа следует учитывать, что проведение работ с бетонным раствором потребуется после окончательного монтажа закладного элемента. Установка ворот производится после полного застывания фундамента. При этом выполняется разметка по линии проема. Шнур обычно представляет собой траекторию движения конструкции ворот, поэтому он натягивается на расстоянии 30 см от столба на уровне высоты 200 мм. Выполнение дальнейшей работы должно выглядеть так:

• определяется крайнее положение роликовых опор (2 шт.);
• делается отступ в 15 см от края проема вдоль плоскости расположения закладного элемента;
• прочерчивается линия положения 1 тележки с самого края;
• вычисляется линия 2 тележки с учетом длины ворот и их консольной части;
• вычитается 10 см от края опорного столба до закладного элемента, что дает возможность определиться с расположением 2 тележки;
• роликовые опоры располагаются в центре несущего профиля;
• к регулировочной площадке приваривается 2 тележка;
• в проем выкатывается створка;
• осуществляется регулировка полотна;
• сваркой выполняются прихватки за счет 2-ой регулировочной площадки.

Последний этап должен производиться при снятии полотна с тележки. Полотно задвигается на роликовые опоры.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
