Дренаж на участке

Как осушить участок без дрен

Канавы по периметру и вокруг участка

Стоимость работ по монтажу и обустройству дренажной системы на участке довольно высока, с учётом геологической разведки, выполнения проекта, приобретения комплектующих и выполнения земляных работ.

Цена дренажной системы «под ключ» в разных регионах разная, но в среднем составляет 2000 руб. за 1 погонный метр.

Поэтому есть смысл рассмотреть варианты осушения участка без дренажа.

Минимальную стоимость, но высокую эффективность имеют такие методы отвода лишней воды:

1. Пескование грунта. Глинистые и суглинистые почвы, которые плохо поглощают влагу, можно сделать более рыхлыми и лёгкими за счёт перекопки с добавлением песка (35 кг на 1 м2). Это сырьё выступает в качестве природного дренажа
2. Выкапывание канав вдоль и вокруг участка. Метод похож на поверхностный дренаж, но без использования дренов и гравия. Временные стоки быстро разрушаются, но не требует финансовых вложений
3. Добавление нового грунта с высокой фильтрационной способностью, выравнивание участка. Подходит для дренажа на склоне или болотистого дачного участка. Метод дорогостоящий, но действенный (на каждую сотку участка понадобится 2 кубометра почвы)
4. Высадка растений с мощной корневой системой. Деревья и кустарники защитят участок от вымывания плодородного слоя и через корни будут забирать лишнюю влагу. Главный недостаток способа – длительность по времени.

Как сделать скважину для воды без буровой установки гидробурением ???

Как выбрать участок для колодцев

Для колодца, куда будет всегда стекать вся вода, что выводится посредством дренажной системы, стоит выбрать самое низко расположенное место загородного участка. Вода из него удаляется при помощи современного дачного дренажного насоса, а также она может просачиваться в самые глубинные грунтовые слои почвы.

Колодцы для стока воды, которые входят в состав систем, двух основных видов бывают – поглотительные, то есть фильтрующие, а также водоприемные емкости. Первые устанавливаются на территориях со супесчаным или особым песчаным по составу грунтом, а также имеет значение незначительный объем вод. На дно подобного колодца насыпается молотые элементы кирпича, также подойдет простой щебень. Сверху также укладывается предварительно подготовленный геотекстиль, который будет служить фильтром.

Что касается водоприемных колодцев или коллекторов, то в вырытую яму кладется пара выполненных из бетона колец, потом засыпается слой мелкого кирпича, кладется дерн. Если много присутствует в почве влаги, тем большим по толщине будет слой производимой засыпки. Жидкость из подобных устройств можно откачивать при помощи простого насоса.

Составление проекта дренажной системы

Чтобы добиться максимального результата и создать действующую систему отвода вод, необходимо составить проект дренажа. При составлении схемы и плана рекомендуем опираться на нормативы, представленные в СНиП 2.06.15-85. Здесь же можно найти информацию о размерах, качестве и материале элементов для дренажных систем.

Проект обязательно должен включат в себя и общие положения (например, чертеж системы на территории дачного участка), и проработанную детализацию всех элементов – от дренажных труб до колодцев и сложных узлов (+)

Обязательное приложение – смета с указанием строительных мероприятий и сумм на материалы и работы.

Перед составлением проекта необходимо самостоятельно или при помощи специалистов подготовить следующие материалы:

• данные о грунте и верхних почвенных слоях (состав, технические характеристики);
• план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
• схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
• топографическая карта дачного участка с указанием особенностей рельефа;
• схема существующих поверхностных и находящихся в земле коммуникаций;
• данные о гидрогеологических особенностях местности.

Также на схемах и чертежах желательно указать декоративные объекты и места посадки зеленых насаждений. Это необходимо, чтобы элементы дренажной системы не повредили фруктовые деревья, клумбы, альпийские горки и др.

Проекты для песчаных и глинистых грунтов различаются. Например, для песчаных легче разработать систему, направленную на понижение уровня грунтовых вод, а для суглинков наиболее эффективным является местный открытый дренаж.

Напоминаем, что дренажная система эффективно функционирует только при профессиональном подходе, любительские схемы часто не срабатывают.

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный  вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант  вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Первые признаки проблемы

Самым серьёзным признаком считаются появление многочисленных луж, которые радуют взор в течение долгого времени. Многие жители домов стараются мириться с такими проявлениями, но в дальнейшем ситуация усугубляется – начинают вымокать насаждения, происходит разрушение фундамента строений, находящихся в зоне действия воды.

Стоит узнавать ситуацию у соседних домов. Если рядом жители жалуются на подобные проблемы, то стоит задуматься над проблемой и ее дальнейшим решение.

Отличным признаком возможных проблем является произрастание на территории дома влаголюбивых растений. Самый распространенный пример – рогоз.

Основные причины возникновения проблем – грунтовые воды, нахождение участка в низине, сезонные паводки и дождевые осадки. Исходя из причины производится установка дренажной магистрали определенного вида.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

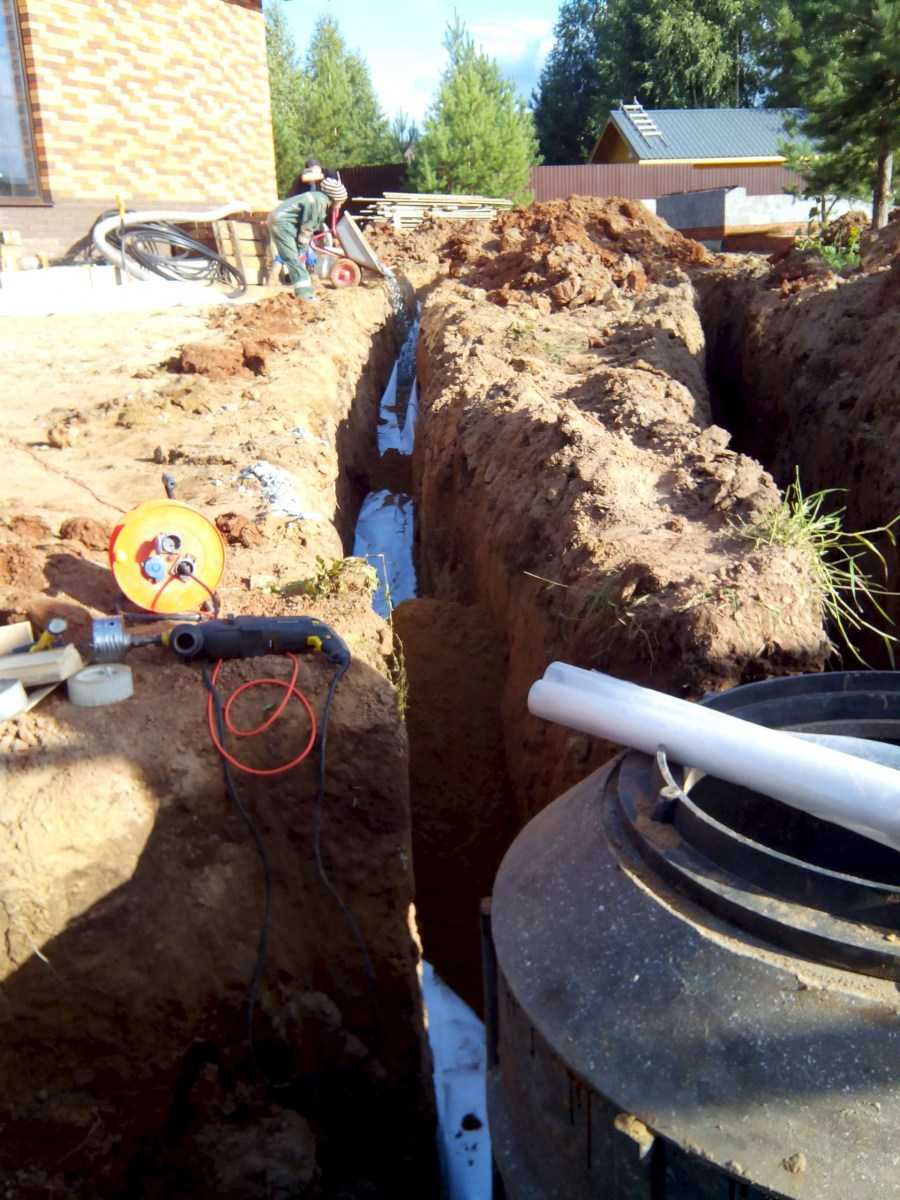

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

Совет: Вполне подойдут обычные трубы ПВХ, используемые для канализации. В них можно дрелью просверлить отверстия небольшого диаметра, расположив их в определенном порядке.

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

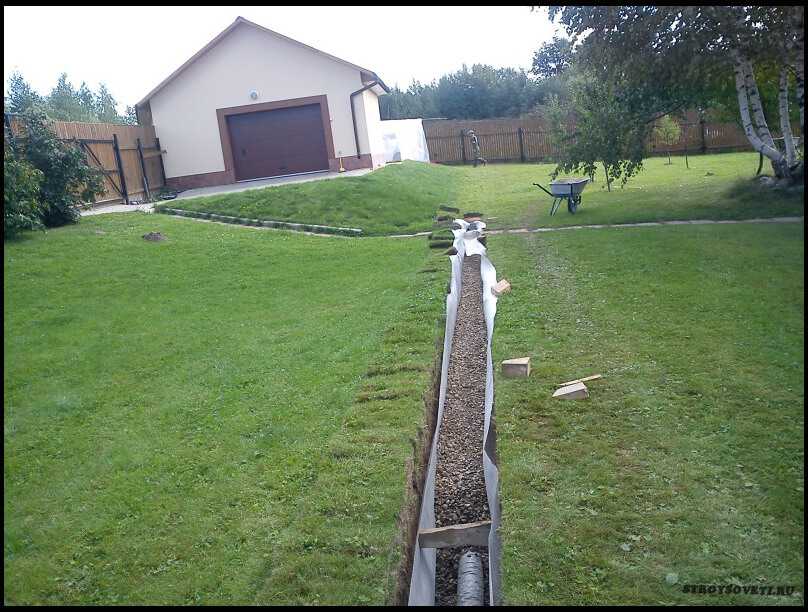

Монтаж дренажных труб в траншее

Так ли необходим пристенный дренаж вокруг дома Нюансы строительства

Пристенный дренаж устраивают для отвода от фундамента дождевой, талой и грунтовой воды (поднимающейся в периоды паводков). Когда его монтаж необходим, а когда можно обойтись без строительства дренажной системы вокруг дома? Особенности пристенного дренажа, составление проекта.

Устройство пристенного дренажа

Схематически дренажную систему около фундамента можно обозначить так:

• замкнутая сеть перфорированных труб вокруг дома, выполненная с единым уклоном в сторону нижней точки,
• где установлен сборный колодец,
• оттуда вода уходит за пределы участка,
• осмотр и очистка системы осуществляется через ревизионные колодцы, установленные на каждом втором изгибе.

Конечно, при строительстве здания фундамент защищают гидроизоляционными материалами. Но даже при самом высоком их качестве разрушительное воздействие лишней жидкости проявится через лет пять. И этот негативный момент лучше предупредить. С помощью пристенного дренажа фундамента.

Когда его строительство является обязательным?

Чтобы ответить на этот вопрос, нужна гидрогеологическая карта участка. Изыскания проводятся на глубине трех-четырех метров. Изучается состав почвы, производится топографическая съемка, планируется расположение зданий на участке.

СНиП для пристенного дренажа фундамента называет следующие условия:

• полы подвалов, технические подполья, внутриквартальные коллекторы, коммуникационные каналы расположены ниже уровня грунтовых вод либо расстояние от пола до подземных вод менее пятидесяти сантиметров,
• полы подвалов, технические подполья, внутриквартальные коллекторы, коммуникационные каналы находятся в глинистых и суглинистых почвах (уровень подземных вод в данной ситуации не важен).

В первом случае пристенный дренаж защитит подвальные помещения и фундамент от сезонного подъема грунтовых вод. Во втором – от сезонного вспучивания грунта (глины и суглинки плохо проводят влагу, накопленная осенью в почве вода зимой замерзает).

Способы защиты фундамента от влаги

Дренажная система вокруг здания устраивается по двум вариантам:

1. Поверхностный дренаж.

Сегодня все больше предпочитают глубинную систему, скрытую от людских глаз и не нарушающую дизайн. Участок над дренажом можно использовать для посадки растений, устройства клумб.

Пристенный дренаж в разрезе:

Закрытая дренажная сеть – это непрерывный трубопровод, обсыпанный песчано-гравийной смесью. Трубы имеют перфорацию и ребра жесткости, благодаря которым увеличивается запас прочности в поперечном сечении.

При проектировании пристенного дренажа следует соблюдать ряд условий:

1. Укладку дренажных труб производят с уклоном в полтора-два сантиметра на каждый погонный метр. Направление уклона по всему периметру едино – к низшей точке, сборному колодцу или коллектору.

2. Оптимальное расстояние между смотровыми колодцами на прямом участке трубопровода – сорок метров.

3. Водоотводящие конструктивные элементы должны находиться ниже уровня промерзания грунта.

4. Дрены прокладывают в отдалении от фундамента на три и более метра.

Составляя схему пристенного дренажа, рассчитывают уклон, диаметр дрен. От этого зависит пропускная способность всей системы.

Простейший пристенный дренаж

Он же самый распространенный. Подходит как для ровных участков, так и для местности с уклонами.

1. Роют две траншеи. Одну – наверху. Другую – параллельно первой и чуть ниже ее. Вторая канава будет как бы перехватывать стекающую воду.

2. Соединяют траншеи трубой. Либо делают дополнительную канаву для стока воды. Оттуда жидкость должна поступать в дренажный колодец.

При строительстве этой простой системы необходимо соблюдать несколько правил:

Таким образом, дренаж фундамента включает следующие элементы:

• магистральная дренажная труба,
• собирающие дрены,
• водоприемная емкость,
• смотровые колодцы с отстойниками.

Дрены хорошо впитывают воду, которая самотеком выходит в место сброса. Это может быть дренажный колодец либо естественный водоем.

Каково назначение дренажной инфраструктуры?

Дренаж – это комплекс инженерных коммуникаций, благодаря которым грунтовая, а также талая и дождевая влага не задерживается на участке, что снижает риск заболачивания местности. Она будет естественным образом удаляться от фундаментов, что предотвратит подвижку почвы и выдавливание здания из-за морозного пучения.

Также дренажная система защитит подвалы и цокольные помещения от сырости, исключит возможность выдавливания септика из-за действия грунтовых вод, ограничит переувлажнение почвы, смывание верхнего слоя и снижение ее плодородия.

Решение о создании этих коммуникаций должен принять сам застройщик с учетом его финансовых возможностей. Но наличие такой системы существенно повысит комфорт проживания. А в ряде случаев дренаж просто необходим:

• Если ваш дом находится или будет построен на ровном месте. В этом случае жидкость, естественно, будет застаиваться.
• Когда дом будет стоять в низменной части территории. Тогда влага будет стекать с возвышенных мест и накапливаться.
• Расположенные по склонам участки также подвергаются воздействию потоков воды. Она просто будет смывать плодородные покровы грунта.
• В местах с глинистыми или суглинистыми почвами процесс впитывания влаги затруднен. После схода снега она здесь будет сохраняться еще длительное время.
• Если воды грунтового происхождения залегают слишком высоко или же фундамент слишком заглублен.

Для чего нужен дренаж на садовом участке

Задайте вопрос любому строителю или ландшафтному дизайнеру, с чего надо начинать обустраивать загородный участок. Ответ один – с дренажа, если таковой требуется. А, как показывает практика, такая необходимость присутствует почти всегда.

А начинать надо именно с него лишь потому, что создание дренажной системы – это огромный объем земляных работ. Почти весь дачный участок придется перерыть канавами. И если уже на участке возведены какие-то постройки, то они будут просто мешать проведению строительства дренажа.

Необходимо добавить, что сооружение дренажной системы – процесс дорогостоящий. Поэтому многие частные застройщики от него отказываются, ссылаясь на тот факт, что буквально недавно без него как-то все обходились. Аргументация, скажем прямо, слабая. Ведь жизнь за последние года стала лучше. Давно ушли в небытие маленькие дачки, сколоченные из досок. На смену им пришли дома, возведенные из камня или древесины, на крайний случай по каркасной технологии, но обшитые современными материалами.

Последствия отсутствия дренажной системы – просевший фундамент и трещины на стенах домаИсточник pinterest.com

То есть жить все хотят комфортно и красиво. Почему же некоторые отказываются благоустроить приусадебный участок, создать красивый ландшафтный дизайн, в котором дренаж играет одну из важных ролей. А ведь его отсутствие может привести к серьезным проблемам, где лужи после дождя, грязь на садовых дорожках, плохо растущие растения – это всего лишь «цветочки». Последствия могут быть куда более серьезными, к примеру, просевший фундамент, отсюда трещины по стенам.

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

• лотки;
• пескоуловители;
• трубы;
• геотекстиль;
• колодцы;
• расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

• оцинкованная сталь;
• чугун;
• пластик;
• бетон;
• полимербетон;
• железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

• асбоцементные;
• керамические;
• полимерные (высокого и низкого давления);
• пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

• бетонные;
• пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

• поворотная – на месте поворота трубы;
• поглотительные – подземные без наружной части;
• водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Особенности глинистых участков

Растения страдают от переизбытка влаги в первую очередь. Их корни не получают необходимого для развития количества кислорода. Результат оказывается плачевным — растения вначале чахнут, а потом и вовсе пропадают. Причем, это относится и к культурным растениям, и к газонным травам. Даже в случаях, когда глина сверху прикрыта слоем плодородной почвы, уход воды будет затруднен.

Также важна комфортность работ на участке, ведь при отсутствии водостока даже небольшой дождь способен превратить глинистую почву в болото. Работать на такой земле нельзя будет несколько дней.

Когда вода долго не уходит, возникает риск подтопления фундамента и его промерзания при наступлении холодов. Даже очень хорошая гидроизоляция не способна иногда защитить фундамент от разрушения, так как она и сама может быть разрушена замерзшей влагой.

Преимущества наличия дренажной системы на участке

Делаем вывод: дренаж участка от грунтовых вод просто необходим. И если он еще не сделан, то не стоит откладывать его строительство.

Устройство глубинного дренажа

Заглубленная дренажная система формируется из магистрального трубопровода и подсоединенных к нему труб с перфорацией. Магистраль может быть сделана одна – посередине участка, тогда дрены подсоединяются к ней “елочкой”. Либо ее укладывают вдоль забора по границе усадьбы, и все дренирующие трубы подключают уже к этому периметру.

Правила прокладки дренов.

Для укладки трубопроводов нужны траншеи шириной 35–40 см и глубиной до полутора метра (зависит от уровня грунтовых вод и точки промерзания грунта). На их дне делается 15-ти сантиметровая подушка из песка со щебнем и расстилается геотекстиль, защищающий перфорацию от засорения.

Затем на геотекстильную подложку насыпают еще 10–20 см гравия и на него укладывают дрены, которые после присыпают щебенкой и укрывают сверху геотканью. В итоге дренажная труба с перфорацией должна оказаться со всех сторон в гравии и обернута вкруговую геотекстилем.

Расстояние и глубина закладки дренов в различных почвах.

При обустройстве дренажа на территориях с глинистыми почками для оборачивания труб помимо обычного флизелина можно воспользоваться объемными оболочками из кокосового волокна. Дрены с ними продаются уже в готовом для монтажа виде.

Схема укладки дренажных перфорированных труб.

Ревизионные и накопительные колодцы можно сделать из:

• кирпича;
• железобетона;
• пластика.

Если трубы для дренажной системы пластиковые, то все колодцы и септик также лучше использовать из аналогичного материала. Проще потом за ними ухаживать и производить ремонт при необходимости.

Особенности дренажа на уклонном участке

Если показатели уклона на участке не превышают 8%, то площадь можно условно расценивать как нормально плоскую и выполнять благоустройство стандартным способом. Благоустройство на склонах отличается целым рядом особенностей, которые должны обязательно учитываться при создании дренажа, который направлен на предотвращение размыва и ослабления почвы, а также защищает постройки от разрушений.

Максимально эффективное осушение территорий с уклоном предполагает решение следующих задач:

• снижение уровня залегания грунтовых вод по всей территории до требуемых параметров, которые определяются глубиной промерзания почвы, заглублением фундаментного основания и расположением корневой системы растений;
• безопасный водоотвод влаги с поверхности посредством желобов и стоков с последующим сбором в ливневой канализации;
• водоотвод с самой нижней точки территории, что предотвратит скопление влаги.

Необходимо предусмотреть качественный водоприемник, в качестве которого может быть использован искусственный водоём, применяемый в оросительных мероприятиях. Комплексное решение может быть представлено выполнением работ по обустройству заглубленной открытой системы или закрытого дренажа, а также сооружением локального водоприёмника.

Виды систем осушения грунта

Осушительная система

В зависимости от того, где располагаются дрены, выделяют два вида дренажных систем: глубинные и поверхностные. Решение, какую из них выбрать, принимают в зависимости от поставленных задач по отведению воды.

Основное назначение разных видов представлено в таблице.

Разновидность системы водоотведения	Для каких целей лучше использовать
Для каких целей лучше использовать Поверхностны (открытые)	Отвод выпавших атмосферных осадков, излишков влаги от чрезмерного полива или технологических процессов, связанных с выливанием воды
Глубинные (закрытые)	Понижение уровня воды в грунте, отвод застоя избыточной влаги в равнинной местности и в низинах
Засыпные	Не используются трубы, подходит для осушения грунта после обильных сезонных осадков

Поверхностный дренаж

Точечные и линейные элементы по водоотведению

Эта система водоотведения сооружается чаще всего по периметру зданий, строений, сооружений или в местах слива водоотводов. Поверхностный дренаж бывает:

1. Точечным или локальным. Располагается в конкретных локациях, куда заведомо будет стекать много воды
2. Линейным. Используется для большей площади и может иметь вид водоотводных лотков и каналов, оборудованных защитными ливневыми решётками и пескоуловителями

Как правило, оба типа конструкции используются в комплексе, образуя единую дренажную систему на участке возле строений.

Для промышленного производства дренов поверхностного типа используются:

• бетон
• пластик (полипропилен или полиэтилен низкого давления)
• полимербетон

Глубинный дренаж

Дренажный колодец

Представляет собой совокупность дрен, которые вкапываются в грунт на глубину ниже глубины залегания подошвы фундамента. Трубы направляются под углом к естественным либо искусственным водоёмам (колодцам или резервуарам).

Если местность с уклоном, то дрены укладывают по направлению от более высокого участка к низине. На ровной территории наклон создают за счёт разной глубины траншей для труб.

Нормативы следующие:

• для песчаного грунта – понижение уровня на 3 см вниз каждые 100 см длины
• для суглинистых и тяжёлых глинистых – 2 см вглубь каждые 100 см расстояния

Принимать излишнюю воду призван дренажный колодец. Основные типы конструкции собраны в таблице.

Вид колодца	Характеристики
Водоприёмный	Аккумулирует избыток влаги, который поступает через систему труб. Воду из него откачивают насосом или просто используют для полива растений.
Поворотный	Устанавливаются в местах крепления двух разнонаправленных дрен. Кроме прямого назначения их используют для ревизии состояния и заполненности всей системы.
Поглотительный	Применяется, когда средние слои грунта воду задерживают, а нижние, напротив, могут поглощать влагу. Обычно они состоят из лёгкой песчаной почвы. Отличаются большим, чем другие колодцы, диаметром и глубиной установки. Способен выдержать ограниченный объём воды.

Раньше водоприёмные колодцы имели вид больших монолитных резервуаров из бетона, кирпича или даже бетонных колец. Сейчас применяют пластик, который обшит геотекстилем или дренажной обсыпкой.

Засыпной дренаж

Метод укладки дренов «ёлочкой»

Для обустройства такого типа дрены не оставляют полыми внутри, а засыпают грунтом с более высокими фильтрационными свойствами. Внутренняя поверхность труб при этом обшивается геотекстилем.

В качестве естественного дренажа используют:

• песок
• щебень
• гравий
• галечник

Дрены в глубинной и засыпной системах располагают чаще всего:

• «ёлочкой» (в центре идёт основная сточная труба, к которой присоединяются ответвления по бокам)
• «змейкой»
• параллельно
• в форме трапеции

Глициния: описание, выращивание в открытом грунте и особенности ухода за прихотливой красавицей в разных климатических зонах (65+ Фото & Видео) +Отзывы

Когда необходим дренаж участка

Главной задачей правильно обустроенного дренажа является сбор талой, дождевой или избыточной грунтовой воды, попадающей на участок и последующий их отвод за пределы приусадебной или садово-огородной территории. Комплексное дренирование участка включает в себя подземный и поверхностный водоотвод.

Укладку дренажного трубопровода на глубине нужно осуществлять только на глинистой почве, склонной к заболачиванию и при слишком высоко залегающих грунтовых водах. Поверхностная дренажная канава позволяет сделать сухим полностью открытый участок, слишком медленно поглощающий дождевые воды и потоки тающей снежной массы. Делать дренаж необходимо в следующих случаях:

• участок расположен с уклоном, на слишком крутом склоне, что вызывает размывание плодоносной почвы ливневыми потоками. В этом случае рекомендуется обустроить специальные поперечные каналы, которые будут перехватывать воды и отводить их в ливневую канализацию;
• участок располагается в низине и подвергается негативному воздействию большого количества воды, сходящей со склонов. При таких условиях целесообразно для стока воды выводить каналы по всему периметру приусадебной территории;
• участок характеризуется медленным впитыванием воды, а глубина залегания грунтовых вод незначительная. Такая ситуация является наиболее частой и требует прокладки целой сети водоотводных каналов, охватывающих всю приусадебную территорию.

Подводя итоги

После полностью обустроенной качественной системы какое-то время не стоит перемещаться по нему тяжелыми видами техники. Это необходимо , чтобы система не продавилась, соответственно не вышла из строя. Все строительные работы на территории загородного участка стоит завершить до создания дренажной системы, так как восстанавливать ее будет намного сложнее, чем потом создать что-то новое. Это распространяется на все виды почвы, а также не имеет значения, в какое время осуществлялась разработка качественной и функциональной дренажной системы.

Если некоторые моменты по обустройству дренажной системы не очень понятны, можно ознакомиться с данным видео.

https://www.youtube.com/embed/ZbAhUPcJIEQ

При полном соблюдении определенных правил, связанных с установкой функциональной системы , можно гарантированно получить конструкцию, которая будет эффективно выводить с участка лишнюю влагу, полностью защищая его от неприятного заболачивания. Самостоятельно строить качественный дренаж на загородной территории своими силами вполне реально.
