Проектирование дренажной системы участка: назначение и правила

В каких случаях необходимо устройство дренажа

Все перечисленные выше проблемы, связанные с повышенной влажностью грунта можно устранить или предупредить с помощью правильно устроенной дренажной системы, своевременно отводящей избыточную влагу за территорию участка или в специальную емкость. Существует ряд признаков, однозначно свидетельствующих о необходимости устройства дренажа:

после дождя на территории участка надолго остаются лужи и грязь;
без видимых причин погибают садовые деревья и домашние растения;
интенсивное образование плесени в подвальных помещениях;
почва остается влажной даже во время кратковременной засухи;
большое количество сорных растений, любящих влагу, например, крапивы или рогоза;
расположение участка в заболоченной местности или вблизи водоема.

Важно! Существуют признаки, по которым можно однозначно определить, что подземные воды протекают не более чем в 1.5 м от поверхности грунта. При такой глубине расположения водоносного слоя требуется обязательное устройство дренажной системы

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.

Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).

Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.

Практика монтажа таких схем часто указывает на распространенную ошибку – неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:

Устройство дренажа вокруг дома: проектирование и обустройство дренажной системы своими руками
Как сделать дренаж фундамента дома своими руками: секреты правильной организации
Как грамотно сделать дренаж садового участка своими руками: разбираем правильную технологию обустройства

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

лотки;
пескоуловители;
трубы;
геотекстиль;
колодцы;
расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

оцинкованная сталь;
чугун;
пластик;
бетон;
полимербетон;
железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

асбоцементные;
керамические;
полимерные (высокого и низкого давления);
пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

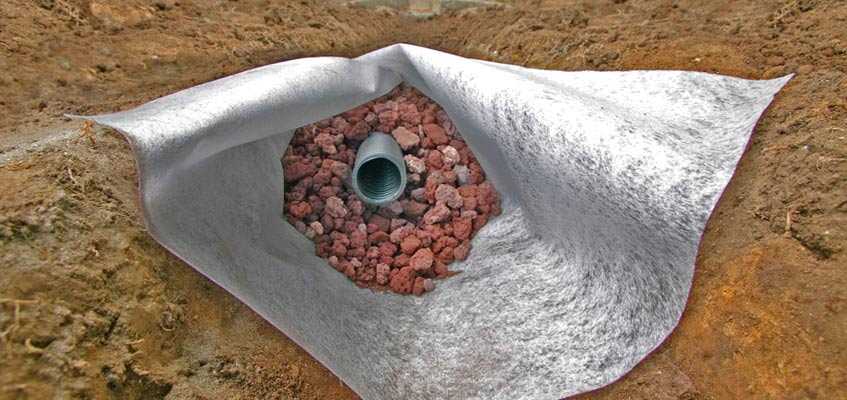

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

бетонные;
пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

поворотная – на месте поворота трубы;
поглотительные – подземные без наружной части;
водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Основные элементы и материалы дренажа фундамента

Самый основной элемент глубинной конструкции дренажа это труба.

Трубы

Дренажная труба может иметь различный диаметр сечения, но в основном применяется труба диаметром 100 — 110 мм. Для равномерного распределения нагрузки и предотвращения продавливания грунтом, труба имеет дополнительные поперечные ребра жесткости. Для приема влаги из почвы дренажная труба имеет перфорацию, которая равномерно распределена по всему её периметру.

Наиболее распространенные материалы из которых изготавливают трубы для отвода грунтовой влаги, это ПВХ и ПНД. Материал ПВХ известен всем, его основные качества это прочность, отличное сопротивление коррозии и низким температурам. К минусам можно отнести недостаточную гибкость. Для формирования изгибов в системе из ПВХ необходимо применять множество различных фитингов.

Ввиду этого, при небольшой глубине и давлении почвы на трубу, целесообразнее применять материал ПНД, или полиэтилен низкого давления, который легко гнется и способен выдерживать достаточно высокое давление. При его применении появляется возможность сэкономить на фитингах.

Для устройства дренажа на большой глубине целесообразно применять двухслойные трубы ПВХ.

Колодцы

Еще одним немаловажным элементом конструкции являются колодцы. Они разделяются на смотровые и приемные. Смотровые колодцы устанавливаются по углам кольцевой системы и, как правило, изготовлены из пластика. Приемные устанавливаются на выходе с участка и служат для того, чтобы вода, после того как попала в колодец, постепенно уходила в почву.

Они могут быть как пластиковые, так и изготавливаться из бетонных колец. Если нет возможности организовать колодец с функцией фильтрации и самостоятельного опустошения, то его дно тоже бетонируют либо устанавливают пластиковый колодец с закрытым дном. Таким образом возникает необходимость периодически откачивать воду при помощи специальной техники.

Ливневки

Ливневки -это элементы поверхностной системы отвода воды от фундамента дома, они имеют полукруглую форму. Устанавливаются ливневки по всему периметру отмостки или в те места, где скапливается вода после дождя. Ливневки могут использоваться и как элемент декора, так как их приемные решетки могут иметь различный вид.

Геотекстиль

Специальное полотно, изготовленное из полипропиленовых нитей и обладающее уникальными характеристиками, которые не имеет ни одно натуральное полотно. Геотекстиль применяется в системе дренажа в качестве фильтра, задерживая мелкие частицы песка, которые попав во внутрь дренажной трубы, со временем могут засорить её.

Это были основные элементы конструкции дренажной системы, совместно с которыми применяется большое количество переходников и различных мелких деталей, которые могут различаться в зависимости от производителя. Именно по этой причине, при покупке дренажной системы, необходимо проконтролировать, чтобы все элементы конструкции были изготовлены одним производителем, в противном случае они могут попросту не совмещаться.

В каких случаях необходимо проектировать дренаж?

В процессе обустройства участка некоторые люди задают вполне закономерный вопрос: зачем вообще дренаж? Попытаемся дать ответ. Необходимость в дренаже возникает для сокращения уровня почвенных вод. Такое решение помогает предотвратить негативные последствия для строительных объектов и растительности, которые имеются на рассматриваемой территории.

Без такого устройства сложно представить какой-либо земельный участок, поскольку оно способствует предотвращению застоев жидкости в грунте. Следовательно, об избытке влаги можно не переживать. Участок может быть переувлажнен в силу ряда причин:

глинистый грунт;
территория находится во впадине или у подножия возвышенности;
здания либо забор по периметру объекта обладают глубинным фундаментом;
почти отсутствуют деревья, а площадь водонепроницаемых покрытий увеличена.

Еще причиной избыточной влажности может оказаться повышенная влагоемкость грунта. Многие территории центральной полосы нашей страны подвержены регулярному затоплению в связи с дождями и снегопадами.

Элементы дренажной конструкции

Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор капиллярной воды, содержащейся в порах несвязных грунтов и трещинах связных пород.

Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних грунтовых слоях. А сбором и отводом дождевых и талых вод занимается ливневая канализация.

Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.

Современный тип дренажных труб – изделия из прочного и выдерживающего большие нагрузки модифицированного пластика (например, ПНД). Стенки труб покрыты фильтрующими отверстиями или пропилами, некоторые виды сверху покрыты геотекстилем

В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую нередко используют для полива или хозяйственных нужд.

Если рельеф местности не позволяет устраивать самотечную систему, применяют дренажные насосы. Различные модели (чаще погружного типа) служат для перекачки воды по трубам в нужном направлении, отличаются особенностями конструкций и мощностью

Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).

Устройство дренажа вокруг дома своими руками

Суть вопроса состоит в том, чтобы практически решить поставленные задачи с минимальными затратами денежных средств. Для этого необходимо, прежде всего, разработать устройство водоотвода.

Составление схемы дренажной системы

Это мероприятие можно удачно выполнить только на основании объективных данных гидрогеологического обследования участка. Для этого можно произвести пробное бурение в нескольких точках. Его можно выполнить с использованием шнекового бура небольшого диаметра. Чем больше количество шурфов будет сделано, тем точнее будет информация для принятия решения.

Анализируя состав грунтов из скважины, получают объективную информацию для эффективного размещения дренов

Рассматривая образцы грунта с разных глубин скважин, можно составить представление о качестве грунтов и их влажности, то есть получить объективную информацию для ответов на такие вопросы:

на каком расстоянии от стен дома устанавливать кольцевой дренаж;
есть ли необходимость устройства пластового водоотвода;
на какую глубину закладывать дрены;
какие трубы выбрать для дренажной системы.

По результатам исследований выбираются материалы, составляется схема расположения и вид водосбора и приобретаются все необходимые компоненты системы.

Монтаж дренов

Сборка системы производится после укладки в траншею геоткани и отсыпки нижнего слоя гравийного фильтра. Трубы раскладывают по оси канавы и проверяют наличие и величину уклона в нужном направлении. Для этого хорошо использовать лазерный уровень. Для разных видов труб угол наклона должен быть немного разным, но в среднем достаточно обеспечить уклон величиной 1,5 мм на один погонный метр трубопровода.

После этого:

Производится стыковка труб между собой тройниками или муфтами.

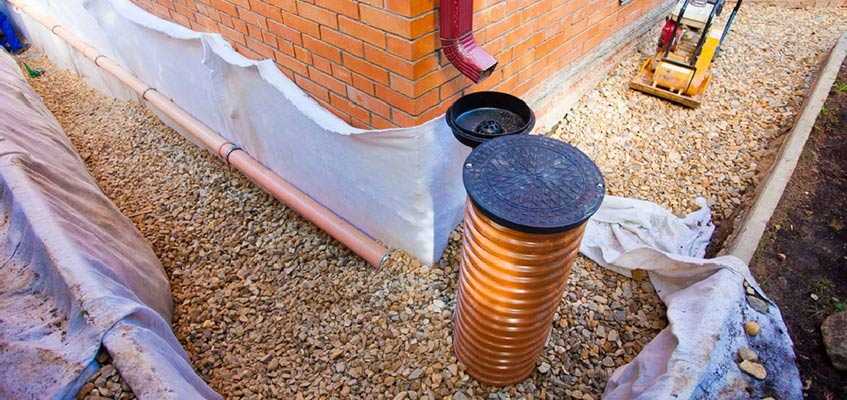

Монтируются или изготавливаются колодцы и производится их установка в места расположения по разработанной схеме.
По окончании сборки устраивается второй слой гравийного фильтра, и края геоткани заворачиваются поверх насыпки.
Производится закрытие траншей извлечённым ранее грунтом и рекультивация почвенного слоя.

После окончания работ о наличии системы будут напоминать только крышки колодцев и водосточные решётки.

Видео: устройство дренажа вокруг дома

Избавляясь от излишка влаги вокруг загородного дома, можно не только обезопасить себя от ряда неприятностей. Вполне реально использовать отведённую воду рационально. Избыток воды, накопленный в весеннее время, может весьма пригодиться в течение засушливого лета.

Виды дренажных систем защита зданий на участке

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

Глубиной монтажа.

Способом организации линий.

Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

Отвод избытка влаги от стен и нижней фундаментной плиты.

Защита конструкции от проникновения грунтовых вод.

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор оптимальной схемы зависит от нескольких факторов:

Климатических условий и количества осадков.

Рельефа участка.

Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

При постоянно высоком уровне грунтовых вод.

Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

Когда дом строится на склоне.

Строительные нормы и правила проведения дренажа

СНиП («Строительные нормы и правила») – определённые своды, фиксирующие запросы различных государственных организаций касательно обустройства канализации, водоотвода, разнообразных построек и иных инженерных сооружений.

В данном документе непременно учитываются детальные эргономические, финансовые, архитектурные, а также технические параметры, которые необходимы выполнить.

Фактически центральным документом считается СП 104.13330.2012 – последняя действующая редакция СНиП 2.06.15-85 «Инженерная защита территории от затопления». Но там крайне мало информации насчёт упомянутых систем, необходимых для защиты малоэтажных зданий. Хотя существует другой похожий акт – «Руководство по проектированию дренажей» составленное Москомархитектурой в 2000 году, где отражено масса полезных сведений.

Согласно п .5.25 СНИП, классическая дренажная система из горизонтальных канав используется для осушения территорий с 1 и 2-этажной застройкой, защиты соседских путей и других коммуникаций от подтопления. Но подобные рекомендации охватывают только стандартные варианты. Применительно к конкретному частному дому такой совет нельзя считать целесообразным, ведь канава на участке займёт много место и будет представлять потенциальную опасность.

Задуманное строительство дренажной системы непременно должно базироваться лишь на качественных материалах. Главные требования отражены в государственных актах:

ГОСТ 8411-74 – трубы из керамики и прочие технические детали;
ГОСТ 1839-80 – муфты асбестоцементные для безнапорных труб.

Виды дренажа, используемые в проектах дренажных систем

Выдержка из СНиП 2.06. 15-85 (п.3.23 «Инженерная защита территории от затопления и подтопления»): «При выборе систем дренажных сооружений должны быть учтены форма и размер территории, требующей дренирования, характер движения грунтовых вод, геологическое строение, фильтрационные свойства и емкостные характеристики водоносных пластов, область распространения водоносных слоев с учетом условий питания и разгрузки подземных вод, определены количественные величины составляющих баланса грунтовых вод, составлен прогноз подъем уровня грунтовых вод и снижения его при осуществлении защитных мероприятий».

Дренажные системы, используемые на сегодняшний день, классифицируются по многим признакам – по объектам ландшафтной архитектуры, по целевой направленности, по конструкции, по принципу действия, по используемым материалам, по гидрогеологическим условиям и свойствам грунта. Приведем лишь некоторые из них, наиболее актуальные для дренажа участков под частные домовладения.

По конструкции водотока дренаж бывает:

Открытый (полостной) – самый простой по реализации. По периметру участка выкапываются траншеи глубиной 0,6-0,7 м и шириной 0,5 с отклонением стенок от вертикали в наружную сторону на 30°. Открытые дренажи служат для сбора и перенаправления талых и дождевых вод на участках, расположенных на склонах.

Засыпной (полостной с заполнителем) — обустраивается следующим образом: дно и стенки траншеи выстилаются геотекстилем, который выполняет роль дополнительного фильтрующего материала, и предотвращает заиливание дренажа. Геотекстиль выкладывают так, чтобы он выступал сантиметров на 30 с каждой стороны канавы. Затем на половину траншея заполняется битым кирпичом, крупным щебнем, после чего почти доверху насыпается материал более мелкой фракции. Наполнение канавы закрывается краями геотекстиля, сверху насыпается грунт и укладывается дерн.

Закрытый (трубчатый) — отличается от засыпного тем, что в канаве, на подготовленную подушку из песка и щебня укладываются под определенным уклоном дренажные трубы. Затем поверх труб создается водонесущий слой из песка и щебня. Геотекстиль используется, как и в предыдущем случае. Схема дренажной системы закрытого типа, как правило, выполняется в виде «елочки» (могут быть и другие конфигурации). Вода из боковых каналов стекает в центральный и отводится к месту сброса воды.

По принципу действия различают дренажи:

систематический (распределяется по территории участка равномерно)
выборочный (дренажная система прокладывается выборочно, под отдельные участки территории)
отсеченный (головной) – для перехвата и перенаправления подземных вод, которые поступают со стороны (например, при подтоплении).

По почвенным и гидрогеологическим условиям:

горизонтальный дренаж – отличается тем, что дрены прокладываются горизонтально с рассчитываемым уклоном в сторону сброса вод
вертикальный дренаж – представляет собой систему колодцев и скважин.

По видам объектов ландшафтной архитектуры:

двойной дренаж – укладывается на территориях, где планируется высокая плотность посадок деревьев и кустарников, в силу чего ремонт системы в дальнейшем будет затруднен
береговой дренаж – осуществляется в поймах рек
пристенный дренаж – для отвода вод от стен и фундамента здания
пластовый дренаж – применяется в случаях, когда вода скапливается под площадкой или сооружением.

Расчет и проектирование

Для того, чтобы дренаж, обустроенный на земельном участке, функционировал правильно, имел необходимую пропускную способность, прежде, чем браться за работу, нужно составить проект дренажной системы.

Это техническая документация, которая составляется с учетом общепринятых требований и норм СНиП.

Проектирование начинается с проведения гидравлических расчетов дренажа. Они помогут определить количество материала, требуемого для работ, а также его характеристики.

В ходе расчетов вам нужно определить:

степень проницаемости всех пород, из которых состоит грунт на участке, а также склонность твердых пород, имеющихся в этой местности, к растрескиванию;
показатели устойчивости пород к вымыванию минеральных частиц, способному спровоцировать засоление почвы;
наличие тектонических нарушений на участке, качество пород на нем;
среднее количество осадков, выпадающих в данной климатической зоне за определенный промежуток времени;
уровень и состав грунтовых вод на участке;
особенности расположения и активности источников грунтовых вод.

Гидравлический расчёт дренажа

Безусловно, если речь идет о частном участке, то проект дренажа в таких случаях делается не всегда, обычно за основу берется стандартная схема системы.

Но, если здесь наблюдаются особые климатические или геологические условия, проект все-таки нужен.

Схема дренажа участка

Помимо выше перечисленных расчетов обязательно нужно исследовать рельеф участка. Определить место скопления наибольшего количества воды после дождя или таяния снега. Это поможет правильно определить уклон элементов дренажной системы, сделать ее более эффективной.

Теперь можно начинать делать проект дренажной системы участка.

Проект ландшафта для дренажа

Имея на руках проект, легче будет определить требуемый объем материала, а также выполнить монтажные работы.

Назначение дренажа садового участка

Мероприятия по мелиорации, согласно нормам (СНиП 2.06.15), проводят в лесных и сельскохозяйственных угодьях, чтобы почва стала максимально пригодной для выращивания плодовых деревьев, зерновых и овощных культур.

Для этого формируют разветвленную систему открытых канав или закрытых трубопроводов, основное назначение которой – осушить чересчур увлажненные участки.

Конечная цель сбора воды через отводы и рукава различных типов – искусственные или естественные водоемы (если позволяют условия), специальные дренажные канавы, поглощающие колодцы или накопительные резервуары, из которых вода откачивается для полива и ухода за территорией.

Нередко заглубленные в землю трубы, если позволяет рельеф, заменяют наружными сооружениями – канавами и траншеями. Это элементы водоотведения открытого типа, по которым вода движется самотеком

По этому же принципу конструируют сеть трубопроводов для дачного участка, вне зависимости от его площади – 6 или 26 соток. Если территория страдает от частых затоплений после дождя или весеннего половодья, строительство водосборных сооружений обязательно.

Скапливанию лишней влаги способствуют глинистые грунты: супеси и суглинки, потому что ни не пропускают или крайне слабо пропускают воду в нижележащие слои.

Еще один фактор, побуждающий задуматься над дренажным проектом, – повышенный уровень грунтовых вод, о наличии которых можно узнать и без специальных геолого-разведывательных изысканий.

Если на территории дачи рыли котлован под выгребную яму или септик, а он наполнялся водой, то водоносные горизонты расположены в непосредственной близости от поверхности земли. При устройстве скважины буровой организацией вы получите данные о расположении водных горизонтов от специалистов.

Даже если фундамент устоит, нет гарантии сохранения комфортной среды внутри цокольных этажей и подвалов: возможно появление сырости, преждевременной коррозии, грибка и плесени.

Со временем отсыревшие бетонные и кирпичные фундаменты покрываются трещинами, которые сложно заделать. Напротив, они продолжают расти, провоцируя подвижки строений. Чтобы предотвратить разрушение, еще на этапе строительства здания необходимо задуматься об устройстве эффективного дренажа.

Лишняя влага в грунте – это всегда опасность для целостности фундамента строительных объектов: дома, бани, гаража, подсобных построек

Выводы и полезное видео по теме

Несколько полезных советов помогут расширить знания о дренажных системах, и возможно, пригодятся при строительстве сооружений или траншей своими руками.

Рекомендации по строительству бюджетного дренажа для защиты фундамента:

Полезная информация о разных способах дренажа:

https://youtube.com/watch?v=DloSGrkFtYA

Советы по выбору дренажных труб:

Проектирование дренажной системы – ответственное занятие, с которым справится только специалист. Неправильная укладка труб или ошибки при конструировании инженерных сооружений могут нанести существенный вред. Для защиты дома или участка от грунтовых или дождевых вод советуем обратиться в проектную организацию. Это не исключает того, что некоторые строительные мероприятия вы можете произвести самостоятельно.
