Как сделать дренаж на участке своими руками

Что из себя представляет дренаж

Дренаж – это система, которая отводит избыточное количество влаги от здания при помощи конструкции из труб. Существует мнение, что для эффективного сбора воды достаточно лишь отмостки, но специалисты в этой области рекомендуют устанавливать полноценную дренажную систему, позволяющую обеспечить гораздо лучшую защиту здания от пагубного воздействия влаги.

Какой бы красивой ни была отмостка, она не защитит полностью дом от воздействия влагиИсточник pinterest.at

Дренажная система для дома может быть трех видов:

• Открытая. Является конструкцией, где в качестве отводящих дренов используются траншеи открытого типа, глубина и ширина которых составляет 0,5 метра. Это самый простой в исполнении вариант дренажа для самостоятельной установки. К недостаткам такой системы можно отнести неэстетичный вид, а также ненадежность сооружения, которое потребует дополнительного укрепления стенок специальными лотками;
• Засыпная. Это конструкция, где подготовленные траншеи засыпаются крупнодисперсным щебнем или бутом, а поверх накладывается дерн. Преимущество такого дренажа – долгий срок службы и простота в установке. Кроме плюсов существуют и минусы: низкая пропускная способность, невозможность проведения технического обслуживания;
• Закрытая. Осуществляется путем укладки в землю дренажных труб с отверстиями. Такая система отличается эффективностью и отсутствием недостатков других систем. Ее минус – достаточно сложная в исполнении установка.

Закрытую дренажную систему сложно сделать правильно без определенных навыков и знанийИсточник handmaster.ru

Как определить необходимость дренажной системы

Самым верным признаком повышенной влажности почвы является массовое произрастание растений, свойственным болотистой местности. К ним относят иву плакучую, осоку, камыш.

Кроме растений, доказательством близкого залегания грунтовых вод будут лужи, которые остаются после дождя или весеннего таяния снегов. Если они долго не сходят, значит в земле достаточно другой влаги.

Дожди бывают не всегда, поэтому гораздо проще использовать давно проверенный способ проверки уровня увлажнённости почвы. Для этого нужно вырыть на самом возвышенном месте участка яму глубиной около полуметра. Если в течение суток на дне соберётся вода, значит, данная территория нуждается в дренаже.

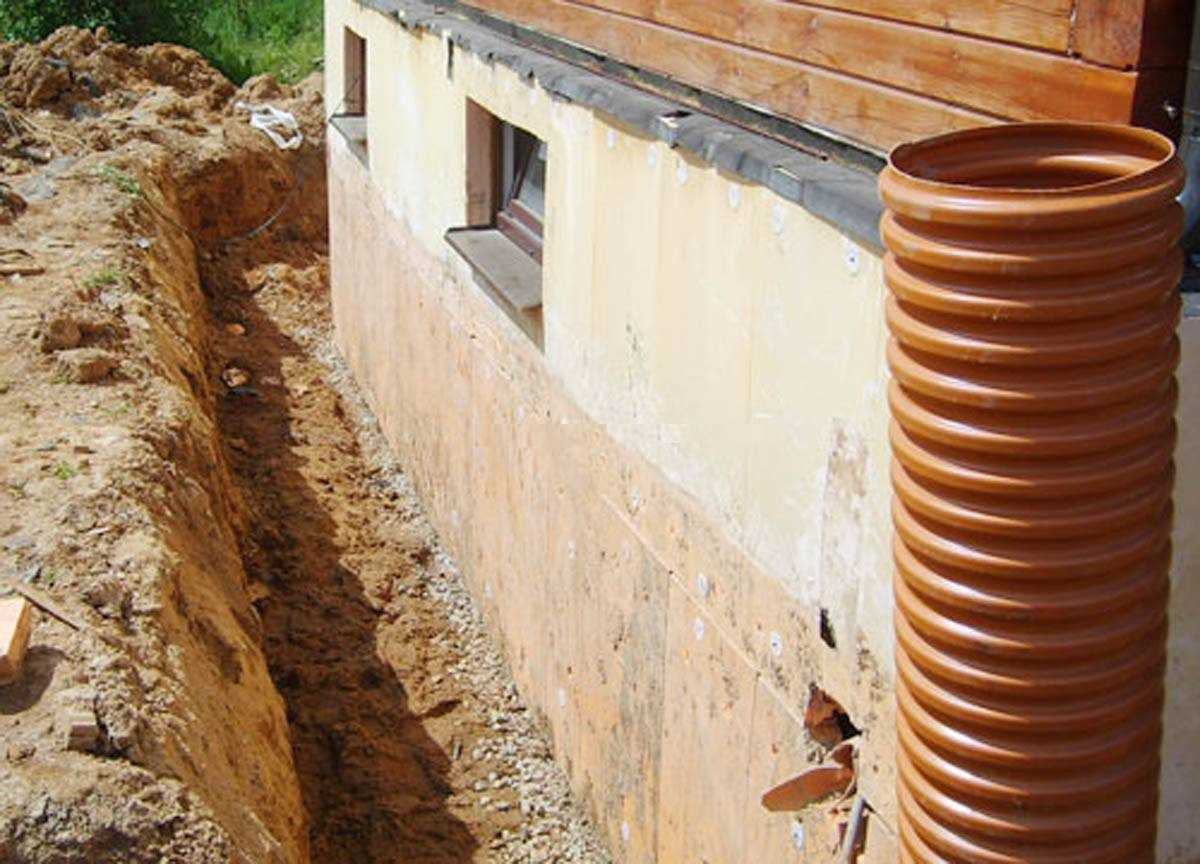

Пристенный дренаж

Такая водозащита применяется в том случае, если в доме есть подвальное помещение и цокольный этаж.

Причем проводить ее стоит до того момента, как будет произведена обратная засыпка вокруг фундамента дома. Такая мера позволит избежать дополнительных финансовых затрат на землеройный работы.

Состоит пристенная система из ревизионных и коллекторной емкостей, а также дрен. Последние укладывают вокруг здания на глубине минимум 0,3-0,5 м от уровня пола, но при этом не глубже нижней кромки фундамента

Наклон в этом случае также важно соблюдать

Для надежности вокруг фундамента рекомендуется создать влагозащитный полуметровый экран из максимально утрамбованной глины, либо основание дома закрывают геотекстилем.

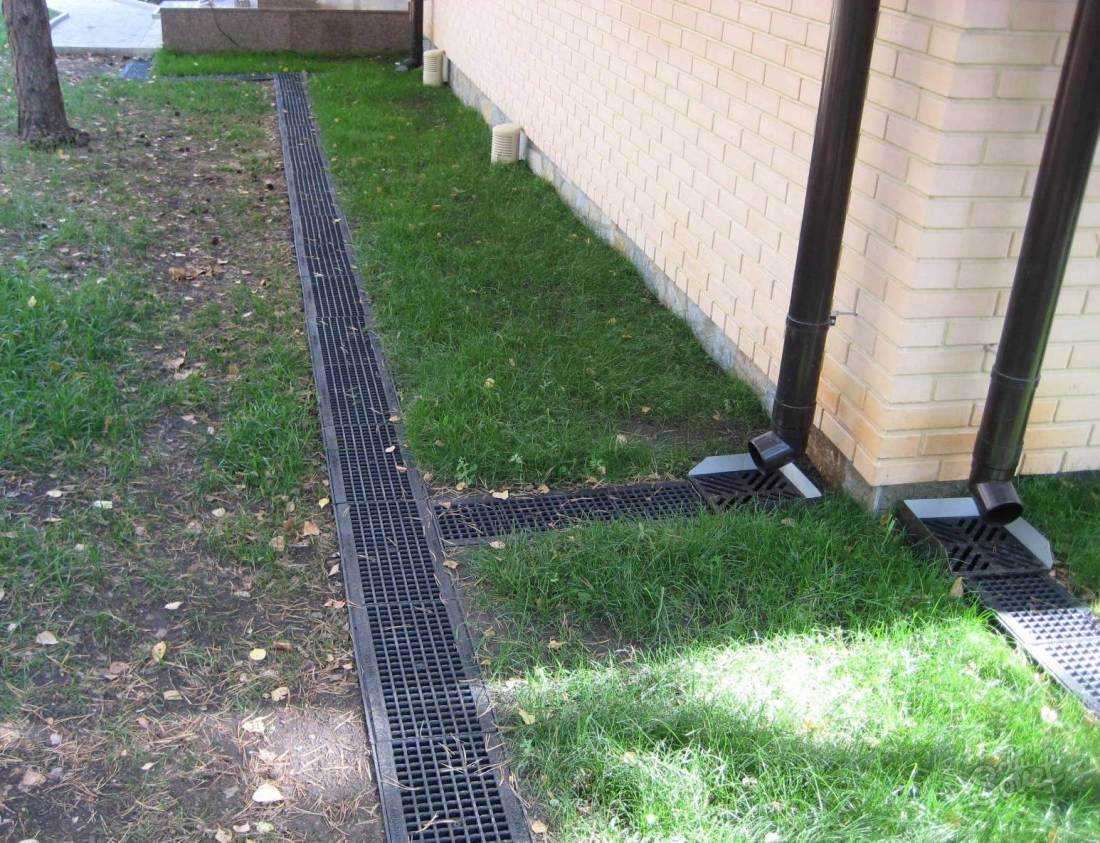

В некоторых случаях для отвода только атмосферной влаги достаточно применения лишь открытого типа пристенного дренажа, представляющего собой совокупность лотков, расположенных кольцом вблизи дома.

Сверху желоба закрываются решетками.

Как определить глубину укладки труб

Параметры глубины, которая должна соблюдаться в процессе укладки труб, прямо зависят от определенных условий климата. Также имеет значение категория грунта.

Оптимальной глубиной будет показатель в 80 см, но допускается и больше. Данной величины вполне будет достаточно для грунтов на глинистой основе. По причине их достаточно высокой пористости такая почва очень быстро промерзает, но на небольшую по размеру глубину. В грунте из песка трубы требуется укладывать на десятки сантиметров глубже, такие почвы промерзают намного сильнее.

Одновременно с этим на глубину оказывает влияние средней температурный режим, присущий определенному региону. В регионах, где глубина общего промерзания больше достаточно глубиной будет установка труб примерно на 80 см. Если грунт характеризуется, как глинистый или суглинистый, данный показатель будет равен 160-170 см.

Советы и рекомендации

Как показывает практика, целесообразнее всего обустраивать глубинный и поверхностный дренаж одновременно. В таком случае обе системы будут работать одновременно и с большей эффективностью. Своевременная чистка и правильный уход за смотровыми и колодцами существенно продлят срок эксплуатации системы и целостность фундаментов построек.

Обязательно стоит учесть, что грунт в месте траншей даст существенную усадку в первый же сезон. Поэтому сразу декорировать его капитальными насаждениями не стоит. Лучше пережить хотя бы один паводковый сезон и заново выровнять рельеф дополнительным слоем земли.

Чтобы существенно снизить затраты на монтаж, дренажные трубы на даче можно заменить связкой из сухих веток или конструкцией из ПЭТ тары.

Видео описание

Наглядно, что такое дренаж участка и как он работает в видео:

Как итог, при высоком залегании грунтовых вод на участке, обустройство дренажной системы это не роскошь, а насущная необходимость. Стоимость обустройства невысока и в любом случае окупит себя в течение пары сезонов.

Как правильно сделать закрытый дренаж вокруг дома своими руками

Такое устройство системы защиты дома от воды можно сделать самостоятельно даже после окончания строительства здания. В первую очередь необходимо подготовить рабочие инструменты и все необходимые материалы:

• лопаты двух видов (штыковая и совковая);
• ватерпас для проверки уклона;
• трамбовка ручного типа;
• приспособление для удаления лишнего грунта с участка (носилки или тачка);
• рулетка;
• геотекстиль;
• засыпка для влагосборного слоя (лучше всего подходит гранитный щебень);
• песок;
• смотровые и дренажный колодцы;
• дренажный насос;
• дрены и фитинги для их соединения друг с другом и с колодцами.

Трубы должны быть перфорированными. Можно приобрести готовые дрены, либо изготовить их самостоятельно из имеющейся оранжевой канализационной трубы. Гибкие изделия применять не рекомендуется. Диаметр трубопровода может составлять 70-150 мм.

Материал предпочтительно пластик с высокой прочностью и устойчивостью стенок к нагрузкам. Причем чем глубже будут проходить дрены, тем этот показатель должен быть больше. Можно взять асбестовые и керамические изделия.

Некоторые готовые трубопроводы для дренажа окружены дополнительно фильтрующим материалом, например, кокосовым волокном.

Смотровой и дренажный колодец пластиковый покупают в готовом виде либо изготавливают самостоятельно из толстостенной пластиковой трубы большого диаметра. К ним нужно будет купить люки.

После приобретения всего необходимого приступают к замерам, позволяющим отметить место, где будут проходить дрены и другие элементы дренажной системы. Освобождают участок от мусора и приступают к земляным и монтажным работам. Давайте разберем как правильно уложить дренажную трубу вокруг дома:

Выкапывают траншеи необходимой глубины, а в нужных местах котлованы для колодцев. Ширина их должны быть минимум на 20 см больше диаметра трубопровода. Во время земляных работ необходимо контролировать соблюдение уклона при помощи ватерпаса.
Подготавливают траншеи и котлованы для колодцев. Для этого на дно засыпают песок и тщательно трамбуют. Не забывают проверять соблюдение уклона. Песчаная подушка должна быть высотой в 0,10 – 0,15 см. При высоком УГВ для пластиковых колодцев во избежание их всплытия рекомендуется делать бетонное основание толщиной в 10 см, к которому при монтаже емкость крепят.
В канаву укладывают геотекстиль таким образом, чтобы края материала выходили за верхние границы траншеи.
Укладка на дно дренажной трубы. Дрены соединяют друг с другом. При этом могут использоваться раструбы или специальные фитинги. Вводят трубы во входные отверстия колодцев, применяя резиновые уплотнительные кольца.

Засыпают двадцатисантиметровый слой щебня или другого материала на дрены. Не забывают про уклон.

Закрывают дрены, окруженные щебнем, геотекстием.

Засыпают дренажные траншеи слоем песка, толщиной в 10-20 см

Его осторожно трамбуют, а сверху делают обратную засыпку грунтом. Если для региона характерен большой объем осадков, то над дренами на песок устанавливают лотки ливневой системы

Производят обратную засыпку колодцев и закрывают их люками.

Дренажная система готова.

Видео о том, как сделать дренажную систему вокруг дома своими руками:

Несколько слов о пластиковом дренажном колодце

В самом простом виде он может представлять собой емкость для сбора воды. В месте соединения с входным трубопроводом нужно установить клапан, препятствующий обратному току воды. Хорошо, если емкость имеет большой диаметр, например, 80-100 см.

От дренажного колодца можно проложить отводящий неперфорированный трубопровод к оврагу, фильтрационному колодцу или водоему. Водоотведение из коллектора может производиться самотеком либо дренажным насосом. Воду с колодца можно использовать для технических нужд и полива.

Виды систем осушения грунта

Осушительная система

В зависимости от того, где располагаются дрены, выделяют два вида дренажных систем: глубинные и поверхностные. Решение, какую из них выбрать, принимают в зависимости от поставленных задач по отведению воды.

Основное назначение разных видов представлено в таблице.

Разновидность системы водоотведения	Для каких целей лучше использовать
Для каких целей лучше использовать Поверхностны (открытые)	Отвод выпавших атмосферных осадков, излишков влаги от чрезмерного полива или технологических процессов, связанных с выливанием воды
Глубинные (закрытые)	Понижение уровня воды в грунте, отвод застоя избыточной влаги в равнинной местности и в низинах
Засыпные	Не используются трубы, подходит для осушения грунта после обильных сезонных осадков

Поверхностный дренаж

Точечные и линейные элементы по водоотведению

Эта система водоотведения сооружается чаще всего по периметру зданий, строений, сооружений или в местах слива водоотводов. Поверхностный дренаж бывает:

1. Точечным или локальным. Располагается в конкретных локациях, куда заведомо будет стекать много воды
2. Линейным. Используется для большей площади и может иметь вид водоотводных лотков и каналов, оборудованных защитными ливневыми решётками и пескоуловителями

Как правило, оба типа конструкции используются в комплексе, образуя единую дренажную систему на участке возле строений.

Для промышленного производства дренов поверхностного типа используются:

• бетон
• пластик (полипропилен или полиэтилен низкого давления)
• полимербетон

Глубинный дренаж

Дренажный колодец

Представляет собой совокупность дрен, которые вкапываются в грунт на глубину ниже глубины залегания подошвы фундамента. Трубы направляются под углом к естественным либо искусственным водоёмам (колодцам или резервуарам).

Если местность с уклоном, то дрены укладывают по направлению от более высокого участка к низине. На ровной территории наклон создают за счёт разной глубины траншей для труб.

Нормативы следующие:

• для песчаного грунта – понижение уровня на 3 см вниз каждые 100 см длины
• для суглинистых и тяжёлых глинистых – 2 см вглубь каждые 100 см расстояния

Принимать излишнюю воду призван дренажный колодец. Основные типы конструкции собраны в таблице.

Вид колодца	Характеристики
Водоприёмный	Аккумулирует избыток влаги, который поступает через систему труб. Воду из него откачивают насосом или просто используют для полива растений.
Поворотный	Устанавливаются в местах крепления двух разнонаправленных дрен. Кроме прямого назначения их используют для ревизии состояния и заполненности всей системы.
Поглотительный	Применяется, когда средние слои грунта воду задерживают, а нижние, напротив, могут поглощать влагу. Обычно они состоят из лёгкой песчаной почвы. Отличаются большим, чем другие колодцы, диаметром и глубиной установки. Способен выдержать ограниченный объём воды.

Раньше водоприёмные колодцы имели вид больших монолитных резервуаров из бетона, кирпича или даже бетонных колец. Сейчас применяют пластик, который обшит геотекстилем или дренажной обсыпкой.

Засыпной дренаж

Метод укладки дренов «ёлочкой»

Для обустройства такого типа дрены не оставляют полыми внутри, а засыпают грунтом с более высокими фильтрационными свойствами. Внутренняя поверхность труб при этом обшивается геотекстилем.

В качестве естественного дренажа используют:

• песок
• щебень
• гравий
• галечник

Дрены в глубинной и засыпной системах располагают чаще всего:

• «ёлочкой» (в центре идёт основная сточная труба, к которой присоединяются ответвления по бокам)
• «змейкой»
• параллельно
• в форме трапеции

Глициния: описание, выращивание в открытом грунте и особенности ухода за прихотливой красавицей в разных климатических зонах (65+ Фото & Видео) +Отзывы

Порядок обустройства дренажной канавы на участке

Прежде, чем приступить непосредственно к рытью канавы, необходимо тщательно изучить весь участок с целью выявления «трудных» мест: уплотненного грунта, каменистых образований, пней, деревьев и т.д. Если нужно соорудить разветвленную систему канав, будет не лишне предварительное составление плана на бумаге.

Далее производится разметка будущей траншеи. Начинать рытье следует с мест, имеющих большую возвышенность, постепенно опускаясь в низину. Если же участок более-менее ровный, то нужно обеспечивать естественный уклон. Если канава открытого типа, то будет достаточно 1-2 сантиметров уклона на каждый метр траншеи. Если же закрытого – то здесь уклон составит 5 см.

Глубина и ширина траншеи будет зависеть главным образом от объема отводимой воды. В среднем для открытых канав считается оптимальным глубина в 70 см и ширина в 50. В случае же с закрытой канавой эти цифры следует увеличить до 150 и 70 см соответственно. Открытая канава также должна непременно иметь скошенные стенки – примерно под углом в 30 градусов.

Далее происходит укрепление стенок канавы. Открытая канава со временем обязательно осыпается – и потому ее стенки совершенно необходимо укрепить П-образными конструкциями – пластиковыми или бетонными. Ни в коем случае нельзя применять металл. Во-первых, он со временем проржавеет. Во-вторых, может произойти вымывание токсичных компонентов сплавов. Обычно сверху после этого канава открытого типа закрывается специальной сеткой или решеткой.

Если было принято решение использовать закрытую канаву, то перед укладкой дренажа нужно на дно траншеи уложить подушку, состоящую из песка или мелкого щебня. Для песка оптимальным размером фракции в этом случае считается от полутора миллиметров до одного сантиметра. Для гравия – от 20 до 40 миллиметров. Сверху укладывается на подушку геотекстиль. При этом его края должны выступать наружу.

Геотекстиль используется при строительстве систем дренажа и канализации частных домов,  благоустройства участков. Его различают по его плотности: чем выше плотность, тем ниже водопропускная способность и тем выше способность задерживать воду.

На текстиль укладывается гофрированная труба диаметром от 65 до 110 миллиметров. Такой размер считается оптимальным для большинства случаев, но в целом нужно ориентироваться на конкретные условия местности и интенсивность осадков. Гофрированная поверхность позволит выдержать трубе и интенсивный напор воды, и нагрузки сверху от почвы.

Далее труба присоединяется к колодцу или фильтрующим устройствам. В необходимых местах также нужно предусмотреть наличие инспектирующих смотровых колодцев, которые позволят держать под контролем уровень воды, а также состояние труб.

На трубах по всей длине должны присутствовать отверстия, в которые и будет попадать вода, а затем стекать по внутренней части трубы. Остается открытым вопрос, из какого материала выбрать трубы. Сегодня практически повсеместно применяются для дренажа трубы из ПВХ. Они и просты в монтаже, их можно резать по необходимой длине очень быстро. Кроме того, они отличаются, например, от асбестовых, меньшей массой, а значит не потребуют привлечения специализированного оборудования, их проще транспортировать.

Уложенные трубы засыпаются щебнем фракцией до 16 мм примерно на толщину в 20 см. После чего щебень накрывается свободными концами геотекстиля и засыпается грунтом. Нужно следить, чтобы при засыпании каждый слой присыпки ложился ровно и был утрамбован. Свободного грунта не должно остаться: со временем он все равно осядет и выровняется. Срок службы канавы при своевременном ее обслуживании может в среднем составить 15 лет, а то и больше.

Открытые траншеи необходимо хотя бы раз в год очищать от опавших листьев и прочего мусора даже в случае применения решеток и сеток. В противном случае неизбежно образование засора в самом неподходящем для этого месте, от которого избавиться будет потом непросто.

Как видно, возведение дренажной канавы вполне возможно и своими руками. Впрочем, можно в любое время обратиться за помощью к специалистам соответствующих строительных организаций.

Как сделать дренаж своими руками

Рассмотрим, как осуществить монтаж разных типов осушительных систем с пошаговыми инструкциями.

Для глубинного дренажа Вам понадобится вычислить самое низкое место на Вашем участке. Это можно сделать при помощи специального оборудования для геологических исследований или простым народным методом. Выкопайте яму в предполагаемом месте стока, глубина отверстия должна быть около 10 сантиметров. Налейте туда воды и посмотрите, в какую сторону будет течь жидкость – если она останется стоять на месте – то место выбрано правильно, если немного в сторону, то, соответственно, Вам нужно немного отступить в нужном направлении.

Видео: Дренаж на дачном участке своими руками: устройство, советы, рекомендации.

В выбранном месте нужно выкопать магистральную траншею, её длительность определяет размером участка и количеством среднегодовых осадков. Обязательно учтите, что в её конце будет располагаться септик или дренажный колодец.

Подготовьте будущую магистраль. В среднем ширина выбирается от 20 до 30 сантиметров, глубина определяется при помощи расчёта количества стоков и уровня промерзания грунта;
Дно ямы необходимо засыпать песочной подушкой, утрамбовать её. Песок должен занять до 5 сантиметров глубины, он будет своеобразным фильтром. После траншея засыпается крупными камнями, щебнем, строительным мусором, либо в неё устанавливаются доски крест-накрест. Такая конструкция поможет обеспечить эффективный отвод воды;
Поверх первого слоя дренажного настила насыпается еще один, но уже с меньшей фракцией. Далее, по мере приближения к поверхности магистрали, размеры камней или строительного мусора становятся меньшими;
Вы можете оставить только одну магистральную траншею или сделать дренаж по речному типу. В таком случае по всему участку прокопайте дополнительные магистрали, но меньше ширины. Окончание каждой из них должно входить в основную

Очень важно обеспечить угол уклона такой дренажной системы следующим образом: самая низкая точка дополнительных траншей находится на соединении с основной магистралью;
После засыпки нужно подготовить место для дренажного колодца. Это самая низкая точка на участке

В него подсоединяется магистральная траншея, место стыка желательно дополнительно уплотнить, чтобы при сильном напоре оно не провалилось. Вы можете выкопать цилиндрическую яму и установить в неё бочку, для сбора воды. Или оставить полость пустой, чтобы жидкость сама могла уходить в нижние слои земли;
Засыпать глубинный дренаж на даче своими руками нужно насыпью, т. е. образу на поверхности земли горку.

Аналогичным образом можно сделать и поверхностный дренаж. Например, для точечного выбирается самое низкое место на участке и там копается яма для септика. Дренажный колодец рекомендуется дополнительно утеплить, чтобы жидкость, которая остается в нем, не замерзла при первых морозах. Стенки колодца дополнительно укрепляются деревянными досками. Сейчас очень часто используются бетонные кольца, но их довольно сложно установить без использования дополнительных подъемных механизмов. На поверхность септика монтируется сетчатый люк, который обеспечит максимальную проходимость воды, но при этом будет её фильтровать, препятствуя засорению.

Фото: септик для дренажа

Из такого дренажа Вы можете откачивать воду специальным насосом, используя её для полива или прочих хозяйственных нужд, или оставить дно открытым, чтобы она впитывалась в более глубокие слоя земли. Многие домашние мастера засыпают в такие септики перегной, чтобы в итоге получить не только сухую землю, но и качественное удобрение для грунта.

Точечный дренаж

Линейная дренажная система на даче представляет собой аналог глубинной, но её еще проще сделать своими руками. Для этого также нужно вычислить самое низкое место на участке, и разметить территорию. По всей отмеченной площади роются траншеи, которые в будущем будут представлять собой магистрали. В зависимости от площади земли можно сделать красивые ручейки и украсить ландшафт или перекрыть дренаж дорожками, а после засыпать землей.

Поверхностный дренаж в виде пруда

1. Роются траншеи. Их ширина от 10 до 20 сантиметров, глубина в среднем берется 20-30 см;
2. На дно ямок насыпается песок со щебнем, можно не перемешивать, после подушка хорошенько утрамбовывается;
3. Траншею нужно забросать камнями, хворостом, текстилем, в общем, всем, что позволит обеспечить дренаж на даче. Часто используется система из пластиковых бутылок, которая отличается прочностью, долговечностью и доступностью;
4. Поверх такой системы в зависимости от требований, можно установить доски для дорожек, или обустроить красивый пруд.

Технология укладки трубопровода

При обустройстве дренажа принципиальное значение имеет рельеф участка. Система должна быть построена так, чтобы не возникало проблем с оттоком жидкости в канавы. Если нет результатов геодезических исследований, следует самостоятельно составить схему, отметив на ней места, куда сливается дождевая вода.

При создании схемы нужно проявить внимательность, т.к. ошибки приведут к тому, что дренаж будет неэффективным. По готовому рисунку намечают, как проложить и наклонить дренажную трубу и где установить водосборники. После проверки данных производят разметку на местности и приступают к работам.

Трубопровод выводят к дренажному колодцу. Если он длинный и расположен на ровном участке, обустраивают смотровые колодцы на каждом отрезке в 50 м. Также они нужны в местах поворотов и изгибов трубопровода, там, где изменяется уклон.

Дренажный колодец тоже можно построить своими руками. Он состоит из днища, шахты с горловиной и люка. Размеры колодца должны быть достаточно большими, чтобы в него мог спуститься человек и почистить от ила. Если нет возможности обустроить габаритный колодец, то его следует обустроить так, чтобы можно было отмыть стенки с помощью шланга и вычерпать грязь.

В качестве материалов для изготовления колодцев могут быть использованы бетон, пластик, кирпич.

Самые прочные и долговечные конструкции – из железобетонных колодезных колец. Они отличаются большим диаметром, их удобно обслуживать. Минус – сложности с монтажом из-за большой массы. Как правило, приходится привлекать помощников или задействовать спецтехнику.

Очень популярны полимерные колодцы. Их приобретают в готовом виде. Преимущества таких резервуаров – герметичность, прочность (благодаря гофрированной поверхности, ребрам жесткости), химическая и биологическая устойчивость

Дренажный колодец

Для сбора осадков при отсутствии естественных образований в виде тех же прудов создается дренажный колодец, представляющий собой емкость, которую заглубляют в почву ниже уровня труб. С помощью этого объекта вода сначала накапливается, затем распределяется. К нему подключаются специальные цилиндрические конструкции, а сверху монтируется труба или насос для слива излишек воды.

Дренажный колодец позволяет контролировать систему и осуществлять профилактические работы. В качестве гидроемкости под такой элемент можно использовать пластиковый контейнер, купив его в специализированном магазине или соответствующем отделе торгового центра. Кроме того, дренажный колодец можно построить самостоятельно с использованием железобетонных колец.

Подводя итоги

После полностью обустроенной качественной системы какое-то время не стоит перемещаться по нему тяжелыми видами техники. Это необходимо , чтобы система не продавилась, соответственно не вышла из строя. Все строительные работы на территории загородного участка стоит завершить до создания дренажной системы, так как восстанавливать ее будет намного сложнее, чем потом создать что-то новое. Это распространяется на все виды почвы, а также не имеет значения, в какое время осуществлялась разработка качественной и функциональной дренажной системы.

Если некоторые моменты по обустройству дренажной системы не очень понятны, можно ознакомиться с данным видео.

При полном соблюдении определенных правил, связанных с установкой функциональной системы , можно гарантированно получить конструкцию, которая будет эффективно выводить с участка лишнюю влагу, полностью защищая его от неприятного заболачивания. Самостоятельно строить качественный дренаж на загородной территории своими силами вполне реально.
