Свайно-винтовой фундамент: расчет количества свай

Расчет шага свай

Надежность фундамента напрямую зависит от шага монтажа винтовых свай. На опоры переносится вес постройки, а они передают нагрузки на грунт. Дистанция между фундаментными сваями зависит от общего веса строения и характеристик грунта.

Полезную нагрузку определяют по ТУ или СНиП. Так, жилой одноэтажный дом создает нагрузку около 150 кг на 1 м² площади. Нагрузки, создаваемые ветром и снегом, берут из справочников, исходя из региона строительства. Коэффициент запаса принимают 1,1-1,25.

Сваи под дом из бруса или каркасный монтируют на максимальном расстоянии друг от друга 3 м. Часто дистанцию сокращают вплоть до 1 м. Точное расстояние можно определить только путем расчета. В случае строительства неответственных и временных зданий такой расчет допускается не делать.

При подсчете шага учитывают протяженность ростверковых балок, опорными точками для обоих концов которых является оголовок сваи. Это правило распространяется как на брусовый, так и на каркасный дом. Если предусмотрен бетонный ростверк, то оно не действует.

Расчет количества винтовых свай с помощью калькулятора

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

Укажите длину сторон вашего строения.
Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
Выберите строительный материал вашего сооружения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Какие фундаменты по дом из бруса можно принимать

Существует 4 основных вида фундаментов:

Ленточный;
Столбчатый;
Свайный;
Плитный.

Они служат основанием для разных зданий, в частности – для деревянных коттеджей. Какой фундамент выбрать для дома из бруса в каждом конкретном случае – определим, проанализировав каждую конструкцию.

Ленточный фундамент

Это самый понятный и распространённый вид фундамента. Стоит отметить, что он же и самый дорогой. Его конструкция представляет собой сплошную стену, заглубленную до уровня промерзания грунта или немного выше.

Плюсы ленточного сборного и монолитного основания:

Надежность. Это самая прочная и долговечная конструкция.
Возможность обустройства подвала есть только в ленточных фундаментах.
Опора под всеми стенами – несущими и самонесущими.
Возможность обустройства при грунтовых водах и пучинистых грунтах.

Недостатки:

Высокая стоимость – основной недостаток фундамента. Требуются значительные затраты на монтажное оборудование, материалы и трудовые ресурсы.
При неправильном расчете фундамент не оправдает своей функциональности: при сильном пучении грунта и слабой нагрузке от конструкций стенки основания просто деформируются, а это прямая опасность для всего дома.
Трудоемкое обустройство стен, гидроизоляции.

Ленточный фундамент под дом из бруса точно следует выбрать, если есть потребность в подвале. Заглубленную ленту ниже уровня промерзания грунта принимают в случаях:

Строительства тяжелого дома из бруса – 2-3 этажа, массивной конструкции;
При облицовке фасада кирпичом.

Нагрузка на стенки ленты должна быть достаточной, чтобы они сохранили способность сопротивляться пучению грунта. В остальных случаях не следует сильно тратиться и достаточно принять небольшое заглубление до 80 см.

Минимальная ширина фундамента для дома из бруса 150×150 мм сплошной ленты или любой другой конструкции – 200 мм и более.

Столбчатый фундамент

Столбчатое основание представляет собой систему столбиков монолитных или сборных. Их устанавливают на пересечениях стен, в углах периметра и под несущими и самонесущими стенами с шагом 1,0-1,5 метра.

Установка столбчатого фундамента возможна на грунтах с подземными водами, на пучинистых и твердых основаниях. Правда, специалисты не рекомендуют выбирать столбчатые фундаменты под большие дома – строение из бруса не должно превышать 1 этажа с мансардой.

Плюсы:

Легкий монтаж;
Невысокая цена;
Достаточный уровень жесткости при правильных расчетах.

Минусы:

Ненадежное основание;
Ограничение этажности;
Отсутствие подвала.

Сваи

Сваи используют для установки на мягких и подвижных грунтах, при необходимости в строительстве большого дома из любого материала, в т.ч. бруса.

Сваи бывают забивными и буронабивными. Их выбирают, исходя из массы дома и глубины расположения твердых несущих слоев грунта, на которых и происходит опирание.

Плюсы:

Высокая несущая способность опор;
Минимальное количество дорогостоящих земляных работ, строительство можно производить даже на холмистой местности;
Долговечная и надежная конструкция.

Минусы:

Высокая стоимость работ при монтаже забивных свай. Нужно отметить, что для строительства дома из бруса их применяют крайне редко, поэтому данным недостатком можно пренебречь.

Пожалуй, минусов у свайных оснований нет. Под дом из бруса обычно монтируют:

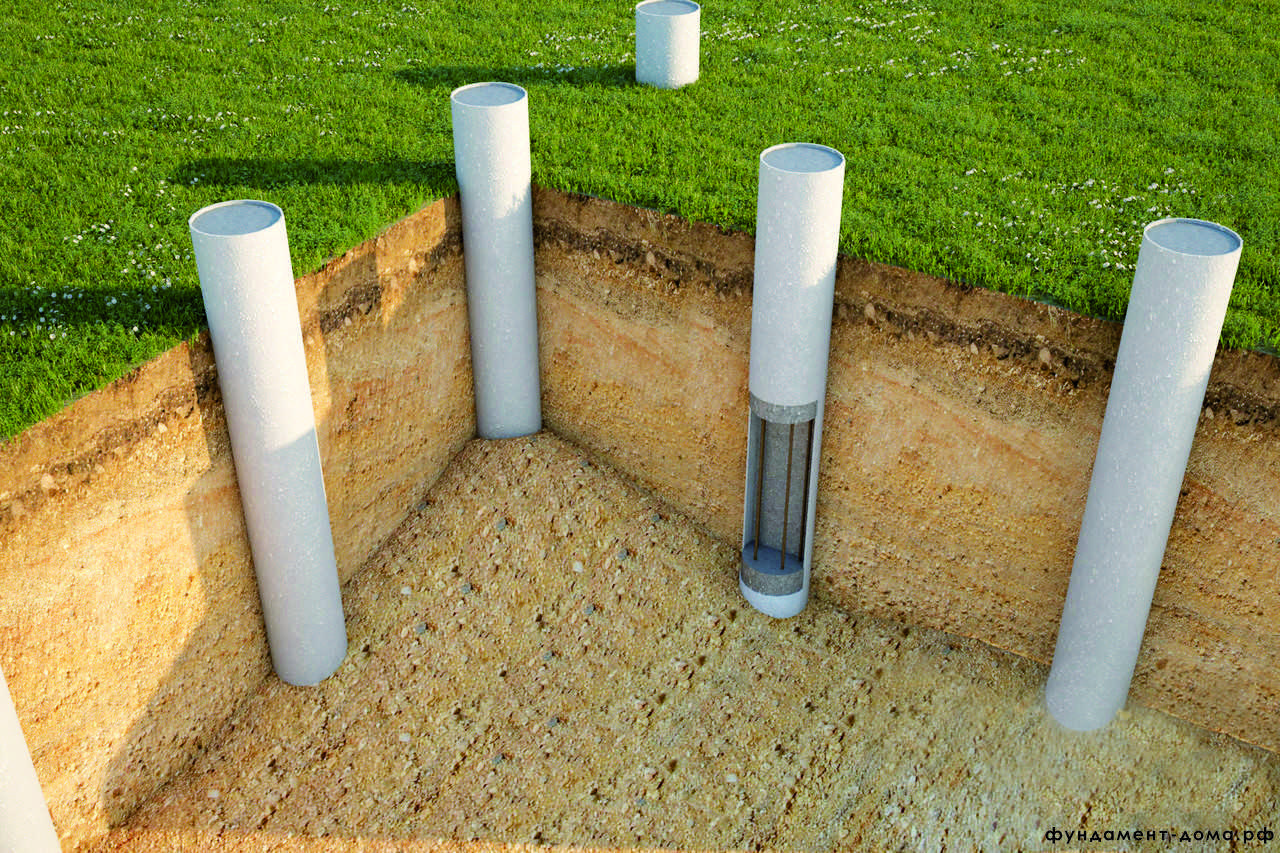

Буронабивной фундамент – в грунте бурят отверстие, закладывают в него арматуру, производят заливку бетона.
Винтовой – в грунт ввинчивают металлические сваи. Их наполняют бетоном или оставляют как есть в зависимости от размера поступающей нагрузки.

Технологические особенности свайно-винтовых фундаментов

Этот тип фундаментной основы выгодно отличается от остальных разновидностей фундаментов простотой устройства доступностью и оперативностью. Устанавливать винтовые сваи можно и вручную и с привлечением специальной техники.

На примере постройки фундамента под кирпичный дом можно рассмотреть процедуру закладки такого основания.

Перед началом подготовительных работ следует подготовить соответствующие винтовые сваи под кирпичный дом. Их длина будет выбрана исходя из состава почвы и других показателей. А вот диаметр лучше определить сразу. Для постройки домов из кирпича оптимальным выбором будут являться винтовые сваи диаметром от 133 мм и соответствующим диаметром лопастей винта. Сталь таких свай для кирпичного дома должна обладать завидным запасом прочности, поэтому можно брать сваи марки 10 и выше.

После разметки участка и планировки места фундамента необходимо провести расчет в отношении количества винтовых свай и их размеров.

Сразу после этого необходимо выполнить пробное бурение. Это позволит выявить все технологические показатели строительного участки, включая высоту горизонта подпочвенных вод, глубину промерзания, свойства и структуру грунта на участке, и прочие показатели.

Далее начинается непосредственный процесс установки винтовой сваи. По всему периметру в соответствии с разметкой проводится закручивание свай на глубину не менее полутора метров. При этом необходимо проследить, чтобы лопасти винта миновали пласты торфяных отложений и заводненный слой почвы – если таковые имеются в структуре грунта. Максимальная глубина установки свай регламентируется особенностями структуры и параметрам грунта на участке.

Во время монтажа всех свайных конструкций нужно внимательно следить за тем, чтобы верхние окончания свай находились на одном горизонтальном уровне, образуя цоколь. В случае несоответствия требуется слишком длинные концы спиливать либо попытаться такие сваи еще больше углубить в толщу грунта. Если выступающие из земли концы свай слишком короткие – надо наваривать дополнительные трубы до достижения нужного уровня.

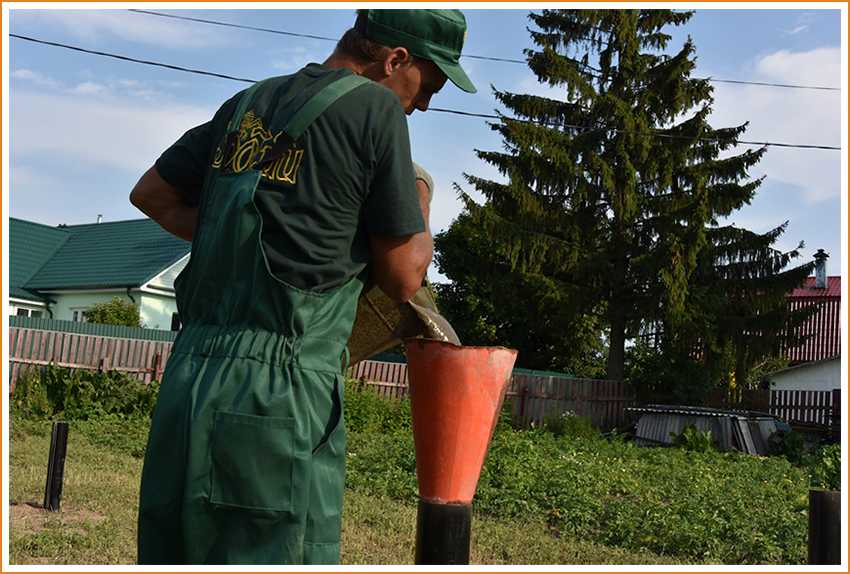

Следующим шагом является укрепление свай и придание им большей прочности. С этой целью пустотелое пространство свайной трубы сначала армируется арматурой диаметром 3,0 мм, после чего пространство сваи заливается бетоном и плотно трамбуется до достижения нижнего уровня сваи и исключения воздушных образований в бетонной массе.

Пространство между трубой сваи и почвой засыпается грунтом и строительными отходами и тоже тщательно утрамбовывается. На окончания свай устанавливаются металлические оголовки, и по ним устраивается обвязка.

Выбор типа фундамента зависит от того, какой дом Вы собираетесь построить. Фундамент для канадского дома может быть любым, но при этом не каждый фундамент будет рациональным решением.

При выборе фундамента учитывайте надежность конструкции в дальнейшем процессе эксплуатации, а также бюджетные затраты. Но не следует слишком экономить на фундаменте!

Применение винтовых свай под готовый дом

Поскольку устройство свайного фундамента не слишком трудоемко и не требует большого запаса свободного пространства, именно свайно-винтовой фундамент идеально подходит для замены основания старого дома. В местах, где есть проблемы со структурой грунта можно использовать свайно-винтовой фундамент и под новые готовые дома.

Технология их установки практически та же, что была описана и для кирпичного дома. Сложность может заключаться в необходимости поднятия всей конструкции дома. Для этого используется обычный автомобильный домкрат. Сначала поднимается одна сторона, углубляются сваи, и проводится обвязки всех свай металлическим швеллером.

Далее процедура повторяется со всех остальных трех сторон.

Чтобы дом длительное время не подвергался перекосу, лучше было бы ускорить процесс монтажа винтовых свай с применением специальной техники.

Видео о винтовых сваях под дом

Особенности свайно-винтового фундамента

Винтовые сваи под старый дом

Вкручивание винтовых свай

Плюсы и минусы свайно-винтового фундамента

Технические характеристики

К техническим характеристикам винтовых свай относится:

длина и материал ствола;
диаметр ствола;
вид лопастей, способ их соединения с телом сваи.

Диаметр

Диаметр свайных стволов подбирают из стандартного ряда, соотнося с расчётной нагрузкой:

ᴓ89мм (лопасть ᴓ250мм) — под несущую нагрузку не выше 5 тонн (каркасно-щитовые строения в 1 этаж);
ᴓ108мм (лопасть ᴓ300мм) — под несущую нагрузку до 7 тонн (дома из бруса, пеноблоков, каркасные двухэтажные);
ᴓ133мм (лопасть ᴓ350мм) — под несущую нагрузку до 10 тонн (строения из кирпича, газобетона, швеллера).

Длина

Длину свай подбирают, основываясь на показателях плотности грунта (по таблице) и перепадах высот на участке застройки:

при залегании суглинков до 1 м от поверхности длина сваи — 2,5 м;
рыхлый грунт или плывун — длина сваи определяется по длине бура, достигшего плотных слоёв;
при перепадах высот рельефа длина свай может отличаться на 0,5 м для разных участков.

Количество опор и расстояние между ними

Оптимальное расстояние между опорами:

2-2,5 м — для деревянных каркасов и блочных строений;
3 м — для домов из бруса и бревна.

Важно: для обеспечения надёжности цоколь строения не должен подниматься над землёй выше, чем на 60 см, а длина сваи должна иметь запас 20-30 см. Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:

Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:

под каждый угол сооружения;
в местах пересечения несущих стен и внутренних перегородок;
у входной группы;
внутри периметра, руководствуясь шагом в 2 метра;
под печью или камином (не менее двух свай);
под несущими стенами со стороны балкона или мезонина.

К сведению! Объективные условия могут потребовать увеличения количества свай по сравнению с расчётным — такой запас прочности позволит не бояться перемен, возникающих в процессе эксплуатации.

Особенности свайного фундамента

Свайное основание — это одно из разновидностей столбчатого. Сваи монтируются по всему периметру будущего дома: по углам и под несущими стенами, пересечениями. Сваи могут быть различного диаметра и из разного материала:

Буро-набивные. Монтируют прямо на участке, заливают.
Винтовые. Готовые железные столбушки с винтами, которые вкручивают на необходимую глубину.
Железобетонные. Забивают при помощи дополнительной техники.

Примеры свай

По видам свайный фундамент подразделяют на типы:

свайный по технологии ТИСЭ;
свайно-роствертковый;
с расширением снизу или с увязкой ростверкой.

По экономичности конкурируют свйно-буровой и винтовой. Их можно выполнить своими руками, соблюдая некоторые правила. Для дома из бруса эти варианты подходят больше, так как вес у конструкции не большой. Железобетонный забивной используют для строительства массивных строений из тяжелого строительного материала. Он же самый дорогостоящий. К главным плюсам использования винтовых свай и заливных под дом из бруса относятся:

Можно использовать при самом сложном ландшафте.
Подходят под любой вид почвы.
Нет необходимости проводить гидрогеологические исследования.

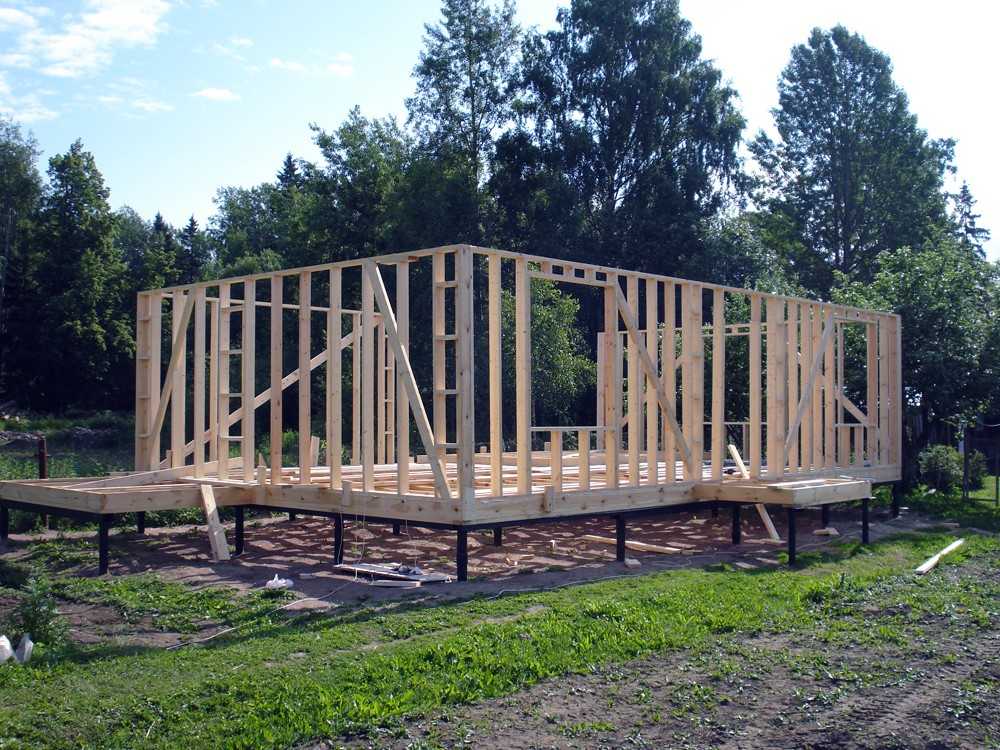

Строительство деревянного дома на свайном фундаменте

Отличают свайное основание еще по способу отдачи силы давления от дома на фундамент. Различают по несущей способности, в зависимости от силы давления, бывают двух типов:

Сваи-стойки. Свая опирается на твердую породу и все несущие способности зависят от плотности опорной породы.
Сваи-трения. Эти конструкции несет нагрузку от бокового давления грунта и сопротивление с нижней части.

Первый вариант подходит для песочной и слабой почвы, второй — для любого типа почвы.

Свайно-ростверковый фундамент

По большей части в России преобладает глинистый и песочно-глинистый грунт. Свайно-растверковое основание подходит для нашей почвы под дом из бруса лучше остальных видов. По СНИПу свайно-раствертковое основание используют для слабого грунта или с промерзанием 1-1,5 м. Состоит конструкция основания из свай и верхней раствертки, как на рисунке справа. Сваи для основания берут готовые,в виде стержней из железобетона или металла, или заливают прямо в грунте. Группа из свай носит название свайной конструкцией, а верхняя объединение их при помощи балок или плит растверткой. Раствертку для дома из бруса можно выбрать погруженную в землю (низкую) или высокую на 20 — 40 см над уровнем грунта. Форма каждой сваи может быть круглой или прямоугольной. Главное, чтобы сечение было правильно подобрано под вес конструкции дома из бруса.

Свайно-ростверковый фундамент

Породы деревьев для деревянных свай.

Для изготовления деревянных свай используются преимущественно деревья хвойных пород. В основном это – сосна, ель, лиственница, пихта. Наилучшими качества – а отсюда и преимуществами в использовании – обладает лиственница. Объяснение: в составе её клетчатки – наибольшее количество смол по сравнению с другими породами хвойных деревьев. Смола – природный консервант, препятствующий гниению дерева. Положительно сказывается на прочности свай и то, что все они – поперечного сечения.

Лиственница — оптимальный материал деревянных свай.

Реже используется дуб. Морёный дуб использовался бы чаще, но заготавливать его нецелесообразно из-за высокой себестоимости, используются исключительно находки в природе (стволы, пролежавшие в воде десятки и даже сотни лет). Хотя твёрдость материала такова, что пилить его двуручной пилой – всё равно, что пилить гранит.

Избежать гниения можно и народным способом: обжечь концы брёвен сантиметра на 3 в глубину. Материал приобретает дополнительную прочность (бензопила с большим трудом и далеко не сразу делает пропил) и лет на 25 гарантирован от гниения.

Использованы материалы статьи https://pomles.ru/article.html.

Делаем свайный фундамент для дома своими руками

Чтобы самостоятельно сконструировать фундамент необходимо определить состояние грунта. От этого будет зависеть длина и расстояние свай. Еще следует рассчитать нагрузку сооружения на сваи и почву.

Для возведения фундамента понадобятся инструменты:

бур;
инструменты для измерения (уровень, рулетка и т. д);
бетономешалка;
емкость для раствора;
совковая, штыковая и породная лопаты;
угловая шлифовальная машина;
кельма;
вибрационная булава;
приспособление для вязки арматурного каркаса;
ножницы для каркаса.

Материалы

цемент, плотность которого составляет от М200;
песок и щебень;
арматура диаметром 12-14 миллиметров;
битумная мостика либо рубероид;
вода;
вязальная проволока.

Бурение скважин

Стержни располагают по периметру построения и фиксируются в проекте планировки фундамента. Параметры определяют исходя из вида грунта и тяжести дома. При подсчетах следует помнить, что ручным буром получиться сделать отверстия диаметром не более 30 сантиметров. Длина штанги буров устанавливается до 5 метров.

Бур располагают так, чтобы усилия в процессе бурения скважин затрачивались по минимуму. В специализированных магазинах можно приобрести аппараты для ручного бурения, которые уширяют нижнюю часть скважины. Благодаря такому агрегату экономятся растраты на бетон.

Если необходимо углубление диаметром до 100 сантиметров, применяют электронные и моторизированные буры. Электрическим буром можно пробурить скважину глубиной до 4 метров.

Исходя из необходимых параметров, на месте скважины лопатой производят углубление около 20 сантиметров. На буре намечают конечную точку бурения, и начинают процесс углубления скважин по часовой стрелке.

Бетонирование

По завершении работ с буром изготавливают орудие для укладывания оголовков углублений. По внутреннему диаметру скважины делают цилиндры из кровельного рубероида. Их длина составляет 25-30 сантиметров. Затем цилиндры вручную вводят в углубления. Приспособление применяют в качестве опалубки и направляющих для заливки бетона.

Ничего страшного если в углублении присутствует вода. Перед бетонированием необходимо откачать воду только в том случае, когда ее количество более четверти глубины скважины.

Следует помнить, что при отказе рубероидного приспособления повлияют на конструкцию фундамента. Бетонное молочко может уйти в грунт. Это приведет к потере прочности фундамента.

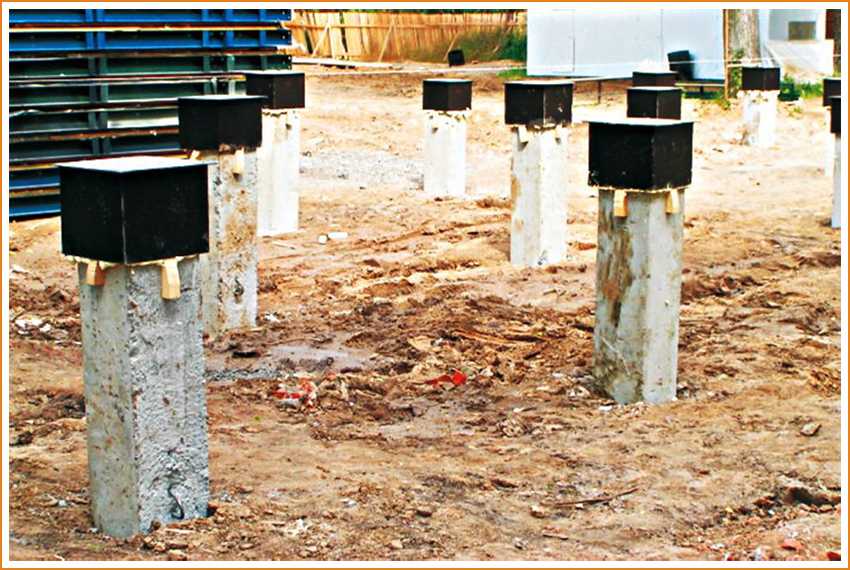

После вышеперечисленных работ для увеличения устойчивости столбов понадобиться арматурный каркас. Его делают с помощью вязальной проволоки. Каркас состоит их 3-4 прутов арматуры, которые закреплены горизонтальными связями через каждые 50-60 сантиметров.

Вертикальные прутья должны выступать на 40-60 сантиметров выше заливаемых скважин, чтобы можно было установить ростверк. По окончании соединения каркасных прутьев скважину заливают раствором, уплотняют вибратором.

Далее, переходят к построению ростверки. Их изготавливают из сборных железобетонных или монолитных балок. Ростверки по соотношению поверхности земли разделяют на высокие и низкие. Низкое основание углубляют в землю, а высокое размещают над поверхностью. Для легкого сооружения сечение ленты приравнивается 30(40)х30(40) сантиметров.

Ось сечения ростверки над центром горизонтали свай. Перед заливкой ленты делают опалубку из досок. Далее производится каркас из арматуры, укладывая в обустроенную опалубку на кирпичи, и заливают бетоном. В течение 1-2 месяцев конструкция высыхает и набирает прочность.

4 – закручивание свай

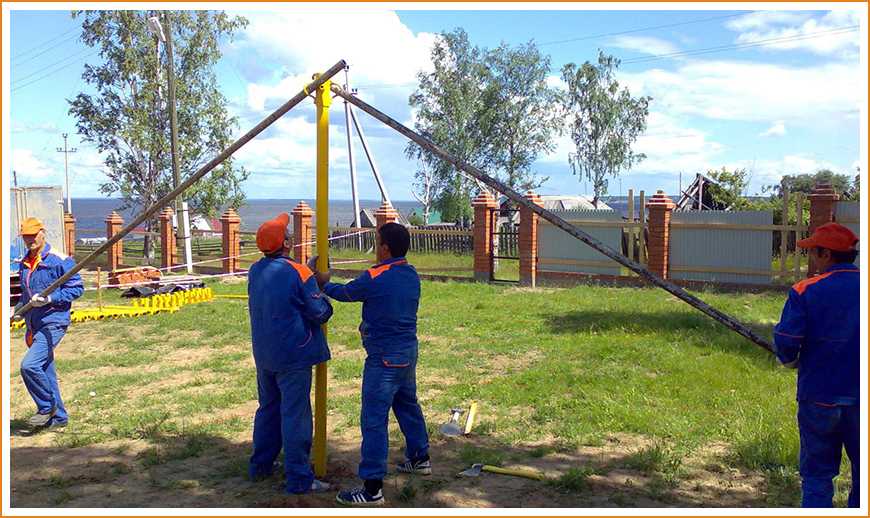

Винтовой фундамент привлекателен тем, что работу по закручиванию сваи можно выполнить своими руками

Однако важно знать, как правильно закрутить винтовую сваю, чтобы избежать её перекоса. Для этого нужно:

сделать рычаг. Для этого нужно продеть лом или арматуру в технологические отверстия (находятся в верхней части сваи) и крутить сваю с помощью этого рычага. Чтобы исключить деформацию сваи, применяют различные приспособления, самое простое из которых – монтажный оголовок. Он похож на верхнюю часть сваи с приваренными по бокам проушинами. В этом случае рычаг вставляется в проушины. Отметим, что чем длиннее рычаг, тем меньше усилий понадобится приложить для заглубления сваи. Оптимальный размер – 2,5-3 метра.;

установить сваю;

сделать приямок – углубление в месте установки сваи. Углубление делается садовым буром. Глубина приямка не должна превышать 50 см. Более глубокий приямок упростит закручивание, но снизит несущую способность сваи;

закрепить уровень на стволе сваи. Это позволит постоянно контролировать степень отклонения сваи от вертикальной оси и моментально выполнять корректировку. Не стоит думать, что сваю можно выровнять потом. А выкручивание и повторное закручивание сваи только разрыхлят почву;

закрутить сваю до упора в твердый грунт или до расчетной глубины.

Примечание. Первыми закручиваются угловые сваи.

Характеристика свайно-винтового фундамента

Строительство дома из бруса выполняют на фундаментах разного вида: столбчатом, плитном, ленточном, свайном. Последний вариант является популярным из-за своей универсальности относительно возможности использования на различных типах грунта, сравнительной дешевизны.

По конструкции выделяют такие разновидности свайных опор:

забивные – это готовые столбы, заостренные с одного конца, монтаж которых осуществляется с применением специальной техники;
винтовые, представляющие собой металлические трубы разного сечения с лопастями на конце, предназначенными для завинчивания в грунт;
буронабивные – это опоры, непосредственно на месте строительства изготавливаемые путем заливки бетоном заранее пробуренных отверстий, с установленным внутри арматурным каркасом.

Среди прочих, винтовые сваи – это оптимальный и наименее затратный вариант для индивидуальных застройщиков. Их достаточно просто можно устанавливать вручную, применяя рычаги. Изготавливают изделия способом литья либо сваривают элементы сваи друг с другом. Винтовые опоры можно сделать в домашних условиях из металлической трубы нужного диаметра и железного (стального) листа.

Схема свайно-винтового основания

Грунт при завинчивании буров уплотняется, а не разрыхляется. Это положительным образом сказывается на устойчивости сооружаемого основания.

Преимущества и недостатки

Выбор в пользу винтовых опор вызван их эксплуатационными достоинствами и простой технологией проведения работ. Фундамент на сваях такого типа отличается следующими преимуществами:

небольшими затратами времени на установку;
простотой монтажа;
сравнительно невысокими финансовыми расходами, как на материал, так и на создание основания;
не зависит от перепадов рельефа на строительном участке;
возводить основание можно в любой сезон года практически на всех типах грунта;
при проведении работ мусора остается небольшое количество;
приступать к строительству дома на вкрученных опорах можно сразу после окончания их монтажа;
полной ремонтопригодностью, благодаря чему при необходимости возможна замена любого элемента конструкции;
достраивать сооружение в случае необходимости не составляет особых проблем;
опоры под небольшие домики можно изготовить самостоятельно, что еще дополнительно сохранит денежные средства;
позволяет без затруднений подвести коммуникации: водопровод, канализацию и прочие.

По сравнению с достоинствами, минусов у свайного фундамента значительно меньше:

основным является существование ограничения для возводимых построек по максимально возможному их весу;
на скальных или твердых породах вести строительство проблематично, либо вовсе невозможно;
достаточно непросто обустроить подвал под домом.

Винтовые сваи

Общим минусом, присущим всем без исключения строительным материалам, является возможность приобретения продукции низкого качества.

Этапы строительства дома из бруса

Брусовой дом имеет несколько преимуществ:

Стены получаются легкими, из-за чего нагрузка на фундамент невысокая, а это значит, что и затраты на его устройство будут ниже.
Древесина — материал эластичный и небольшие подвижки фундамента она компенсирует без ущерба для целостности здания. А это — снова таки, позволяет на хорошо дренирующих грунтах делать мелкозаглубленные фундаменты.

Выбор типа фундамента зависит во многом от почв, но чаще всего делают ленточный фундамент, если нет необходимости в подвале, можно поставить столбчатый (для небольших построек временного проживания — дач, бань и т.п.) или свайный (с ростверком или без). Выбор желательно основывать на результатах геологических исследований. Подробнее процесс описан тут.

Пока фундамент «схватывается», подготавливают древесину. Весь брус и нагеля обрабатывают антисептиками и антипиренами. Используют составы, которые не образуют на поверхности бревна пленку. Они не будут мешать процессу сушки. После подготовки бруса начинается собственно возведение дома:

Отсечная гидроизоляция. Чтобы древесина из фундамента не тянула влагу необходимо проложить слой гидрофобного материала. Раньше под первый венец укладывали два слоя рубероида. Сегодня есть более современные материалы — обмазочные и рулонные. Использовать можно их, причем в комбинации: обмазать, наклеить рулонный.
Укладка окладного венца. Брус выбирают без признаков синевы, с минимальным количеством сучков. Желательно — из средней части дерева — с максимальной плотностью годовых колец. Его обрабатывают дополнительно пропитками, предназначенными для древесины, находящейся в прямом контакте с землей. Для того, чтобы обеспечить лучшую сохранность первого венца, есть хитрость: на гидроизоляцию укладывается широкая доска, пропитанная битумной мастикой с отработкой. На нее кладут еще слой гидроизоляции, а сверху — уже первый венец. Все эти слои связываются с фундаментом шпильками, которые залиты в фундаменте.
Черновой пол. К первому венцу крепят лаги пола — брус сечением 150*100 мм. Из укладывают с шагом не менее 70 см. Чтобы было удобнее работать, по лагам раскладывают доски чернового пола, не прибивая их.
Сборка стен из бруса. Если не заказан стеновой комплект с готовыми чашами, их «зарезают». Выпиливают по шаблону. Из куска фанеры вычерчивается шаблон, его обводят, потом выпиливают. Чаще используют бензопилу, но требуется довольно высокая степень владения инструментом: от точности выполнения запила зависит насколько теплым будет дом. Формы соединения бруса — на картинке.

Способы соединения бруса

Про укладку межвенцового утеплителя уже говорили: при использовании обычного бруса он обязателен, под профилированный — желателен в чашах, остальное — по желанию. Между собой венцы соединяются нагелями — длинными круглыми брусками, выточенными из цельного куска древесины, шкантами — прямоугольной формы или шпильками — металлическими стержнями. В любом случае под соединение сверлится отверстие, в которое забивается соединяющий элемент.

Сборка стропильной системы. Порядок работ зависит от типа выбранной кровли. При устройстве простой двускатной крыши устанавливают подстропильные ноги, при устройстве мансардного этажа порядок другой. На собранную стропильную систему раскатывается и закрепляется ветрозащитная мембрана. В таком виде дом оставляют на продолжительный срок на усушку.
Дверные и оконные проемы. Для скорейшей усушки и усадка можно вырезать оконные и дверные проемы, поставить окосячку или фиксирующие планки. Дверные и оконные блоки до окончания основной усадки не ставят.

По истечении года-двух можно приступать к отделочным работам. Все время, пока сруб отстаивается, необходимо отслеживать процессы, происходящие в древесине. Сразу необходимо проинспектировать углы и при необходимости их проконопатить. Потом отслеживать состояние их, а также соединений бруса. Если нагели вбивались с большим усилием, при усушке брус может на них повиснуть, из-за чего образуются щели. Решить проблему можно околачиванием: берут огромный деревянный молоток и стучат по стенам, вызывая более быструю усадку. Этот же прием используют, если дом садиться слишком медленно.

В видео показаны основные этапы того, как построить дом из бруса. Несмотря на лирические отступления, много ценной информации.

Описание процесса по сооружению основания

Если рассматривать, как возводить дом из бруса на винтовых сваях поэтапно, то в первую очередь производится подготовка, затем идет установка опор и их обвязка, именно эти работы мы и рассмотрим.

Установка элементов

Сразу скажем, что если вы решили ставить дом из бруса на винтовых – дом, а точнее его проект необходимо подобрать заранее, чтобы вы понимали, какое строение будет возводиться и каковы будут его параметры.

Рабочий процесс проходит в следующем порядке:

Для начала необходимо сделать проект, на котором будет отмечено расположение дома на участке, именно в соответствии с ним и будут проводиться дальнейшие работы;
В соответствии с проектом нужно провести разбивку участка, для этого лучше всего использовать нивелир, так вы сможете расставить метки так, как нужно. Для удобства между колышками натягивается шнур, он будет служить ориентиром далее;

Удобно расставить колышки в местах будущего расположения опор

Теперь нужно подобрать винтовые сваи под дом из бруса, они могут отличаться конфигурацией, диаметр варьируется в диапазоне от 57 до 133 мм, а длина – от 165 до 330 см, все зависит от типа почвы на вашем участке и ориентировочной нагрузки на конструкцию;
Расстояние между винтовыми сваями под брусовой дом зависит от особенностей почвы и типа используемых опор, показатель обычно варьируется в пределах от 2 до 3 метров, более точное значение должен определить специалист;
Для того чтобы повысить удобство работ и расположить сваи ровно, в месте расположения каждой из них делается углубление на штык лопаты;
Работа производится тремя людьми – двое крутят сваю с помощью лома, а один следит за ее вертикальным положением. Если диаметр опоры велик, то лучше использовать рычаги подлиннее, это упростит работы и облегчит процесс;

Приспособление простое, зато вы сможете использовать мощные рычаги для вкручивания сваи

После окончания данного этапа необходимо залить сваи бетоном для обеспечения наибольшей прочности;
В последнюю очередь оголовки отрезаются по одному уровню, далее надо подготовить основы под обвязку. Это могут быть либо пластины из листа металла размеров 25х25 см, либо П-образные держатели, в которые будет вставляться брус, элементы крепятся посредством электросварки.

В оголовке сверлятся отверстия под выбранный тип крепежа

Обвязка

Некоторые используют для этого металл или бетон, но мы рассмотрим вариант с деревом, он имеет свои отличия:

Обвязка винтовых свай брусом своими руками – процесс несложный, но требующий аккуратности и выполнения всех рекомендаций. В первую очередь нужно гидроизолировать оголовки, оптимальный вариант – стеклоизол, так как его можно нагреть, и он очень надежно приклеится к металлу;
Для наилучшего соединения углов каждый из деревянных брусов зарезается на половину толщины, можно реализовать соединение «в лапу», на схеме ниже показано, какую конфигурацию имеет данный вариант;

Выберите вариант соединения, который обеспечит надежность всей конструкции

Обвязка фундамента на винтовых сваях брусом всегда начинается с углов, когда вы убедитесь, что элементы выставлены ровно, можно приступать к их креплению, для этого можно использовать один из следующих вариантов: специальные винты диаметром 10-12 мм, резьбовые шпильки либо металлические уголки

Все перечисленные способы обеспечивают надежность фиксации, вам нужно выбрать наиболее удобный;
Для того чтобы исключить деформацию строения при возможных просадках опор, можно соорудить пластичный шарнир Гербера, этот вариант предусматривает укладку деревянного бруса в два ряда с последующим стягиванием элементов резьбовой шпилькой, при этом важно, чтобы соединения на рядах не совпадали между собой. Такая система менее чувствительна к просадкам отдельных свай.

Так выглядит шарнир Гербера в собранном виде

Чтобы обвязка из бруса на винтовых сваях была максимально надежной и долговечной, не забудьте обработать все элементы антисептиком.
