Расчет арматуры для ленточного фундамента

Чтобы понять, сколько точно нужно купить арматуры можно произвести расчет.

Проиллюстрировать его проще на примере.

Предположим, что нам нужен фундамент для дома размером 6х6 метров.

При этом предполагается обустроить одну капитальную внутреннюю стену. Ее длина 6 метров.

Следует учесть, что максимальная длина арматуры обычно
составляет от 6 до 12 м.п. Теоретически это удобно, учитывая, что наш дом
длиной 6 м. Но, монтаж арматуры по углам предполагает обязательное закругление
прута. Делается это с целью уменьшения нагрузки на место крепления. Поэтому,
для понимания механизма расчета предположим, что у нас будет одно удлинение
прута на каждую единицу. Длина нахлеста составит 1 м.п.

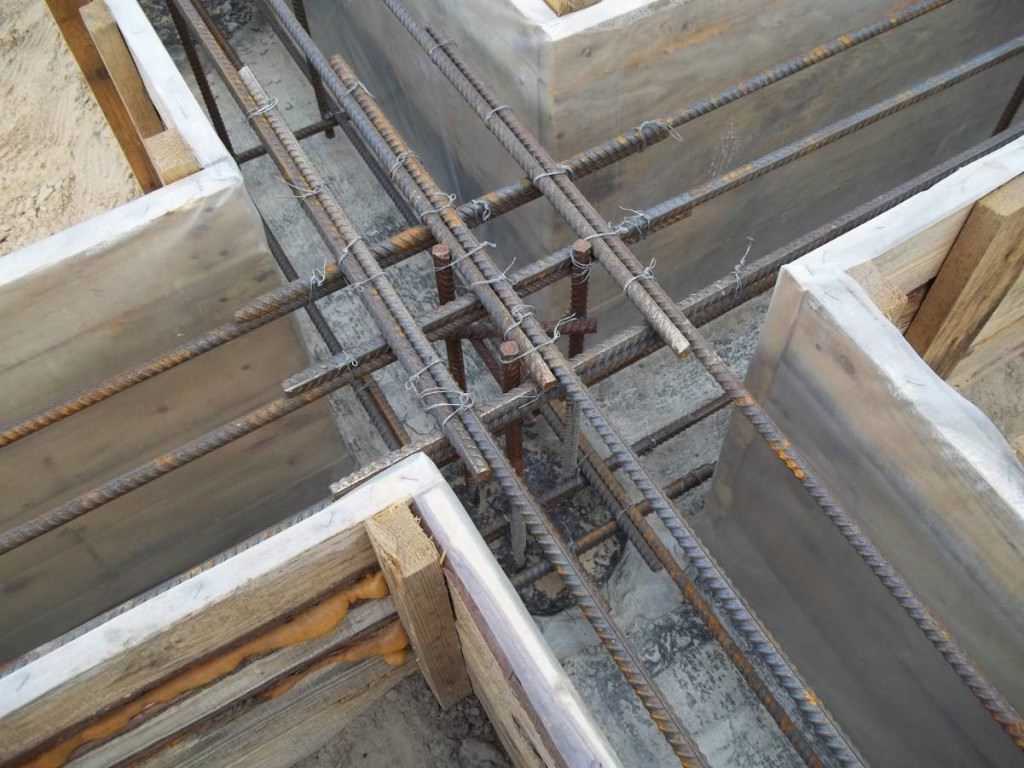

Схема армокаркас для ленточного фундаментаПри армировании ленточного фундамента (устройство каркаса)
следует учесть, что арматура связывается в два яруса, т.е. нам понадобится 4
продольных ребристых прута арматуры класса не ниже А3.

Совет.
Для ленточного фундамента, в обязательном порядке,
делают 2 арматурные сетки (ярусы). Верхняя сетка предотвратит появление
разрывов ленты фундамента при его пучении, а нижняя — в процессе усадки грунта.

Количество поперечных стержней и проволоки для связывания
будет обосновано по ходу расчетов.

В качестве поперечных прутков можно использовать
арматуру класса А1 (гладкая). Она ниже по стоимости.

Пример расчета количества арматуры для фундамента дома 6х6:

Расчет периметра здания
(6+6)*2 = 24 м

Расчет общей длины фундамента с учетом внутренней стены
24*6 = 30 м

Расчет общей длины арматуры (2 яруса — это 4 прута)
30*4 = 120 м

Расчет количества соединений
4*5 = 20 м арматуры дополнительно (из расчета 1м на
нахлест).
Где, 4 – количество прутьев на одну стену,
5 – количество
стен – четыре наружных и одна внутренняя.

Расчет общего количества арматуры
120+20 = 140 м

При этом вы можете использовать ребристый стержень, тогда
полученное количество нужно будет прибавить к общей потребности в арматуре (140
м.). А можете отдать предпочтение гладкому, тогда его погонаж будет отмечен
отдельно.

Для понимания мы посчитаем гладкий прут (8 мм).

Расстояние между перемычками не должно превышать 500 мм
(полметра). Теперь, разделим длину фундамента (общую) на 0,5 метра и узнаем
число армировочных колец (кольцеобразных поперечных соединений каркаса).

Учитывая размеры решетки армокаркаса (500х250 мм) – расчет
стержня для перемычек будет произведен следующим образом:

Т.к. при отрезании перемычек также возможны отходы следует
добавить еще 5-10 % на возможные отходы. Тогда:

Если бы использовали одинаковый прут для продольных и
поперечных работ его длина составила бы:

У нас получилось 20 продольных соединений (из предположения,
что каждый длинный прут будет иметь одно соединение), тогда у нас есть 20 мест
для связки.

Для связки используется проволока длинной не менее 200 мм.

Тогда метраж вязальной проволоки будет равен

Кроме того, у нас есть 60 армировочных кольца по 4 связки в
каждом, это значит:

Можно использовать 240 пластиковых хомутов

А можно проволоку, длина которой составит:

Итого, нам понадобится проволоки

Итого, расход арматуры на фундамент 6/6:

  • 140 м – продольной ребристой арматуры;
  • 95 м – гладкой арматуры для перемычек;
  • 484 м – проволоки для вязания или 240 пластиковых хомутика.

Расчет стоимости армирующих материалов

  • хомутики продаются поштучно.
  • арматура на вес. Для этого полученную длину нужно умножить
    на вес одного погонного метра (данные приведены в таблице выше) и умножить на
    стоимость одной тонны металла.

Полезно знать.
Пластиковая арматура продается метрами
погонными – примерно 11-13 руб. м.п. или 29,5-30,5 тыс. руб. за 2530 м.п. (123
кг при диаметре 6 мм), форм-фактор — диаметр от 4 до 12 мм в бухтах по 100 м, диаметр
от 14 мм стержнями по 6 м, а стальная весом (из расчета стоимости за тонну –
примерно 13-15 руб. за м.п или 33-34 тыс. руб. за тонну).

проволока в мотках. Стоимость считается за один моток.

Заключение

Надеемся, что информация, предоставленная в этой статье,
внесла ясность в вопрос, какая арматура нужна для ленточного фундамента и как
рассчитать ее количество.

Арматура – залог прочности ленточного фундамента

Название этого типа фундамента определяет его суть. Ленточный фундамент представляет собой ленту – как бы продолжение стен здания вниз. Внутреннее пространство ленточного фундамента иногда занимает грунт (он попросту не вынимается), а иногда занимается всевозможными вспомогательными помещениями и техническими этажами.

Бетон своеобразный материал. Его прочностные характеристики сильно отличаются в зависимости от приложения вектора силы. Данный материал прекрасно выдерживает сжимающие нагрузки, но из рук вон плохо – нагрузки растягивающие. Ещё хуже бетон сопротивляется изгибу. Так прочность бетона на растяжение в 15 раз меньше прочности на сжатие.

Проблему решают добавлением бетону каркаса (скелета) из стальной арматуры. Закалённая сталь превосходно, в отличие от бетона, держит растягивающие нагрузки.

Располагая в цементной массе стальную арматуру по линиям предполагаемых растягивающих нагрузок, изготовитель получает материал с совершенно новыми свойствами – железобетон. В отличие от простого бетона железобетон хорошо выдерживает нагрузки на растяжение, железобетонные балки и стержни отлично справляются с изгибающими нагрузками, сносно работают также на скручивание.

Основным элементом арматуры в частном строительстве является пруток. Со времён СССР изготовление прутка регламентируется ГОСТ 5781-82.

Прут в основном изготавливается ребристым (периодический профиль) реже гладким. Рёбра прутка предназначены для лучшего сцепления с бетонной массой. На заводах пруток нарезают на отрезки 6 или 12 метров.

В последнее время на рынке активно продвигается арматура из различных полимеров. В чём разница со стальным материалом? Если вкратце, то полимерная арматура хороша для конструкций с умеренными нагрузками, она долговечнее стальной, так как не подвержена коррозии. Однако ни одно производство плит перекрытия или лестничных пролётов не перешло пока на использование пластиковой арматуры. Надёжность и прочность нового материала пока близко не догнала «классику».

Вот таблица с характеристиками распространённых в строительстве диаметров стальной ребристой арматуры.

Диаметр арматуры в миллиметрах Один погонный метр арматуры весит кг В одной тонне арматуры  погонных метров Площадь сечения прутка, м2
6 0,222 4 505 0,0000283
8 0,395 2 532 0,0000503
10 0,617 1 621 0,0000785
12 0,888 1 126 0,0001131
14 1,120 826 0,0001539
16 1,580 633 0,0002011
18 2,000 500 0,0002545
20 2,470 405 0,0003142
22 2,980 336 0,0003801
25 3,850 260 0,0004909
28 4,830 207 0,0006158
32 6,310 158 0,0008042
36 8,000 125 0,0010179
40 9,870 101 0,0012566

Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

  1. Ручная вязка стальным крючком и кусачками.
  2. Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
  3. Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Подготовка

Мероприятия, которые следует выполнить перед началом вязки:

  1. Расчет суммарных нагрузок на фундамент.
  2. Разработка чертежа и рабочего эскиза армокаркаса.
  3. Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
  4. Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
  5. Подготовка инструментов для вязания.

Укладка арматурной сетки

При укладке силовой конструкции для плиты соблюдают следующие требования:

  1. Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
  2. Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
  3. Стержни сеток по торцам соединяют между собой П-образными хомутами.
  4. В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Технологические этапы и схема вязки армирующего каркаса

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

  1. Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
  2. Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
  3. Сгибают заготовки по центру.
  4. В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
  5. В сформированную петлю продевают крючок.
  6. Втягивают концы проволоки в петлю.
  7. Проворачивают крючок, добиваясь необходимой силы затяжки.

Особенности процесса и инструмент

Нюансы вязания армокаркаса:

  1. При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
  2. При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
  3. Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

  1. Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
  2. Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.

Диаметр арматуры и ее количество в армокаркасе

В частном домостроении редко используют ширину фундамента больше 50 см. Этот показатель играет важную роль в расчете армирующего каркаса. Потому что при такой ширине достаточно установить две вертикальные арматурные сетки по краям траншеи и связать их между собой поперечными элементами. Соответственно продольные стержни должны быть уложены в два ряда около стен траншей. Глубина заложения фундамента определяет количество продольной арматуры, уложенной в несколько рядов в направлении сверху вниз. Величина глубины определяет количество арматурных прутков в двух решетках.

  1. В СНиПе четко прописано (раздел 7.3): расстояние между арматурными элементами каркаса не должна быть меньше их диаметра.
  2. Количество определяется из расчета площади сечения фундамента. А точнее, суммарная площадь сечения всех уложенных вдоль траншей стержней не должна превышать 0,1% от площади сечения фундаментной конструкции.

Чтобы разобраться, рассмотрим пример. Пусть сооружается ленточный фундамент шириною 50 см и глубиною 1 м. Площадь сечения – 1х0,5=0,5 м². 0,1% от этого значения – 0,5х0,001=0,0005. Это площадь сечения арматурных прутьев, лежащих в продольном направлении.

Теперь несколько нюансов. Арматура каркаса укладывается не по краям фундамента, а на определенном расстоянии от его плоскостей. Расстояние варьируется в диапазоне 5-8 см с каждой стороны. Если взять за основу 5 см, получается, что каркас будет иметь размеры по ширине 40 см, по высоте 90 см. Нас интересует высота укладки продольных стержней, где 90 см разделяются на равные отрезки. Шаг установки арматуры варьируется в пределах 20-30 см, можно рассчитать, сколько рядов в арматурном каркасе будет располагаться по высоте. Если через каждые 30 см, то 4 ряда, если через 20 см, то 5. Можно собрать решетки с шагом 45 см, тогда будет лишь 3 ряда. Но придется использовать арматуру большого диаметра.

Схема расположения арматурных стержней в каркасе

Пусть будет шаг установки 30 см. Значит, по вертикали укладывается 4 ряда, так как решеток 2, то в общем будет 8. Получается, восемь рядов арматурных стержней по площади сечения равны 0,0005 м². Чтобы узнать площадь сечения одного прута, надо 0,0005:8=0,0000625 м².

Теперь по формуле площади круга вычисляется диаметр арматуры. Формула круга: S=πD²/4. Из этого выводится формула диаметра: D= 4S/π, «π» — Архимедово число, равное 3,14. Вставляем значения и получаем: D= (4х0,0000625)/3,14= 0,00008=0,009 м. Переводим в миллиметры: 0,009х1000=9 мм. Это и есть расчетный диаметр армокаркаса ленточного фундамента с заданными параметрами. Теперь по сортаменту стальной арматуры выбираем ближний больший, это 10 мм.

Обратите внимание, если бы был выбран шаг установки арматуры 20 см, тогда при расчете выявилось бы, что для армокаркаса потребовались арматурные стержни диаметром 8 мм. Изменяя шаг установки элементов армирующего каркаса, изменяется их диаметр. Две позиции, связанные между собой напрямую

Две позиции, связанные между собой напрямую.

Что касается вертикальных прутьев, то они устанавливаются с тем же шагом, что и продольные. Что касается диаметра, то лучше не экономить и брать материал с тем же диаметром. А вот на поперечных можно сэкономить. Для них используется гладкая арматура диаметром ниже основных элементов.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

  • вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
  • расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
  • показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

  • толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
  • допустимый нахлест;
  • вертикальное армирование;
  • количество стержней для П-образных хомутов.

Видео описание

Еще можно рассчитать фундамент с помощью онлайн калькулятора. Только надо учитывать, что неизвестно, какие допуски и формулы прячутся за интерфейсом программы. Поэтому, калькулятор арматуры для монолитной плиты можно использовать только для примерных вычислений.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

  • стержни соединенные встык, приведут потере прочности каркасной конструкции;
  • при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Видео описание

Наглядно про изготовление опалубки и армирование плитного фундамента смотрите в видеоролике:

От правильного выполнения армирования плитного фундамента зависит прочность и длительность срока эксплуатации всего основания вашего дома. Поэтому все расчеты, подготовительные и монтажные работы должны выполняться профессионалами, которые не просто сделают все быстро и качественно, но и дадут на свою работу гарантию.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Армирование при строительстве ленточного основания

В процессе строительства монолитного бетонного фундамента рекомендуется использовать не меньше двух слоев армирования, в горизонтальной плоскости. Но, при этом, ни один слой армирования, не должен соприкасаться со стенками опалубки, а также с поверхностью будущей основы.

Для возведения ленточного основания, рекомендовано применять прутья, с сечением от 10 до 14 мм. Кроме этого, подобрать нужное сечение можно исходя из габаритов и веса строения. Чем больше вес дома, тем больше значение диаметра прутьев.

В первом и втором горизонтальном слое армирования должны располагаться не меньше двух прутьев, с ребристой поверхностью.

При сооружении ленточного основания, необходимо помнить, что расстояние между перемычками должно равняться не меньше 50 см.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.


Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.


Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).


Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Советы мастера
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
