Опалубка: что это такое? Условия сборки конструкции

Для того чтобы фундамент приобрел форму после заливки, используются различные материалы, из которых собирается опалубка. Чаще всего такие конструкции выполняются из древесины. Существуют и более современные варианты, которые конструируются из полимерных материалов, отличающихся высокими техническими характеристиками. Опалубка выполняет следующие функции:

создает форму, необходимую для застывания бетонного основания;
придает ровную текстуру поверхности;
изолирует конструкцию от почвы (при необходимости).

При правильном монтировании опалубки, фундамент получится крепким и надежным

Для того чтобы дать ответ на вопрос о том, что такое опалубка, необходимо более детально ознакомиться с особенностями данной конструкции. Правильный монтаж опалубки требует соблюдения определенных условий.

В первую очередь необходимо подготовить грунт в том месте, где будет выполняться заливка основания будущей постройки. Он должен быть полностью очищен от мусора и посторонних примесей.

Опалубка фундамента состоит из отдельных элементов. В качестве формирующей основы используются щиты, изготовленные из древесины или другого подходящего материала. На внутренней стороне, которая будет соприкасаться с бетонным раствором, не должно быть никаких загрязнений. Поверхность должна быть максимально ровной. Это позволит минимизировать отделочные работы после демонтажа форм.

При монтаже опалубки особое внимание стоит уделить креплению отдельных составляющих между собой. От качества фиксаторных элементов зависит, насколько хорошо опалубка справится с формирующей функцией

Крепления, организованные неграмотно, могут стать причиной деформации бетона.

Опалубка для столбчатого фундамента (а также ленточного или монолитного) должна быть полностью герметичной. Только в этом случае возможна правильная формовка основания. Перед тем как приступить к монтажу опалубки, необходимо ознакомиться с возможными ее типами.

Съемная опалубка очень быстро демонтируется после застывания бетона

Предварительный расчет

Самостоятельно провести расчет необходимого количества досок не составит труда. Удобнее иметь при себе подготовленный чертеж с точными размерами. Вычисления ведутся для каждой стороны опалубки по-отдельности, а затем складываются между собой.

На этом этапе строителю нужно принять во внимание, что щиты должны быть несколько выше, чем глубина фундамента, поэтому полученное значение округляется в большую сторону. Результаты двух вычислений перемножаются и ответ отражает нужное количество строительного материала на одну сторону фундамента

Эксперты рекомендуют иметь запас досок, равный приблизительно 10% расчетных данных

Результаты двух вычислений перемножаются и ответ отражает нужное количество строительного материала на одну сторону фундамента. Эксперты рекомендуют иметь запас досок, равный приблизительно 10% расчетных данных.

Для упрощения расчетов можно воспользоваться онлайн-калькуляторами на строительных сервисах.

Что такое опалубка для ленточного фундамента

По принципу использования опалубка бывает съемной (разборной) и несъемной. Как понятно из названия, съемная разбирается после того как бетон наберет прочность выше критической (порядка 50%). Потому она может быть использована несколько раз. В зависимости от материала один и тот же комплект может выдержать от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые — сотен раз.

Съемная опалубка демонтируется после того как бетон набрал 50% прочности

Несъемная опалубка становится нераздельной частью фундамента. Такие системы стали использовать относительно недавно. Делают их в основном из экструдированного пенополистирола. Выпускаются блоки разной конфигурации, которые соединяются между собой при помощи замков и металлических шпилек. Из блоков, как из конструктора, набирается необходимая форма.

Несъемная опалубка становится частью фундамента — она по совместительству еще и теплоизолятор

Несъемная опалубка из пенополистирола не только придает форму, но также одновременно является тепло-гидро изоляцией, также имеет звукоизолирующие свойства. Стоит она немало, но сразу решает много проблем, причем значительно сокращается время, затрачиваемое на устройство фундамента.

Есть еще один вид несъемной опалубки — пустотелые бетонные блоки. Они также есть разной конфигурации — стеновые, угловые, с радиусом и т.д. Состоят из двух-трех стенок и нескольких перемычек, удерживающих стенки в определенном положении. Соединяются друг с другом при помощи замков, армируются прутами.

Устройство и предназначение

Опалубка представляет собой горизонтальную или вертикальную форму, которую используют для заливки и стяжки фундамента дома. Основными составляющими ее устройства являются съемные щиты и блоки, удерживающие между собой с помощью специальных креплений и арматуры. Бетонную смесь заливается в опалубку после изготовления арматурного каркаса, там она твердеет и приобретает прочность, затем ее демонтируют и продолжают последующие этапы строительства. Данные конструкции также применяют и в том случае, когда необходимо выполнить ремонт цоколя здания.

В процессе изготовления опалубки важно добиться того, чтобы она отвечала следующим требованиям:

была устойчивой, прочной и не деформировалась под воздействием нагрузок;
имела плотную структуру без щелей;
обеспечивала высокое качество поверхностей, исключая появление искривление и наплывов;
соответствовала технологическим характеристикам и не создавала трудностей при установке арматуры и заливке раствора;
обладала оборачиваемостью, те есть подлежала многократному использованию.

В зависимости от условий проектирования, данную конструкцию могут комбинировать одновременно с несколькими материалами. Например, поддерживающие и несущие элементы делают из металла, а те, что соприкасаются с бетоном, – из пластика или водостойкой фанеры.

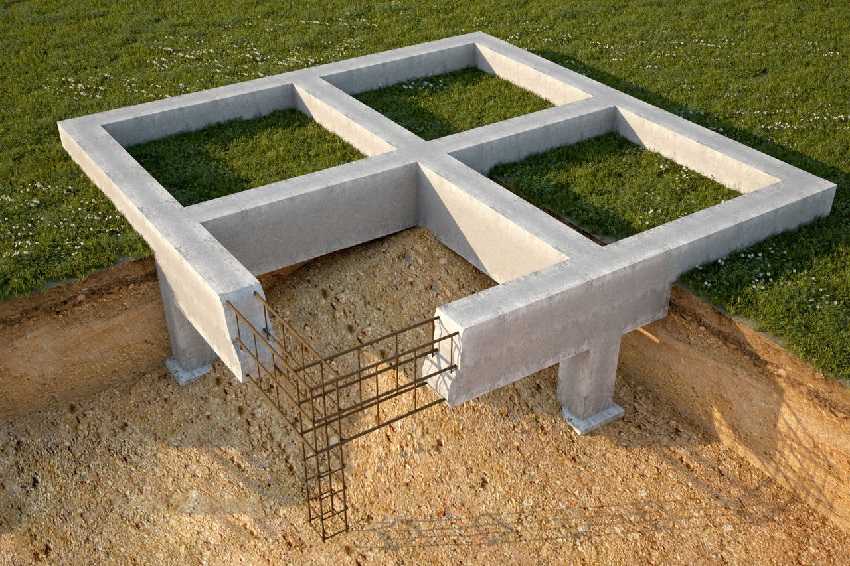

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет

Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр. К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2

По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Пошаговая инструкция

Установка опалубки для фундамента своими руками должна проводиться только на ровной, хорошо подготовленной поверхности – следует очистить участок, и удалит весь мусор. Выставлять опалубку нужно строго вертикально, чтобы щиты впритык примыкали к грунту. Внутренняя поверхность досок, которая будет соприкасаться с бетонной смесью, должна быть ровная и гладкая. Если зашлифовать материал не получилось, можно набить на него листы фанеры – главное, чтобы расстояние между параллельными щитами точно соответствовало проектной ширине будущей стенки фундамента.

Сбивая щиты, доски нужно подгонять друг к другу таким образом, чтобы между ними не было зазоров, особенно если для лучшей усадки бетонной смеси планируется проводить ее вибрирование специальными устройствами.

Щели же размером 3 мм и менее уйдут сами собой после того, как материал набухнет при предварительном смачивании. Если же конфигурация и качество распиловки досок не позволяют сбивать щиты без существенных зазоров, то щели более 3-х миллиметров необходимо законопатить паклей, а расстояния более 10 миллиметров потребуется дополнительно забить рейками.

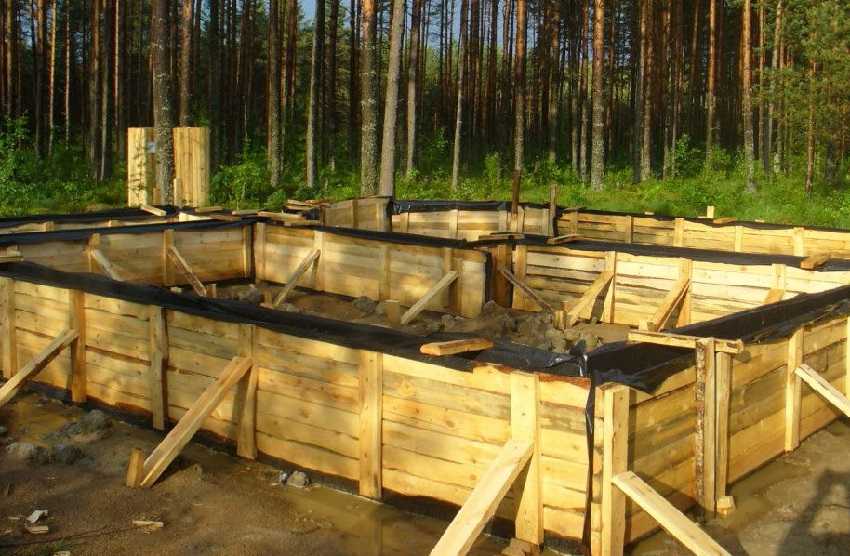

Правильно собирать опалубку для ленточного фундамента высотой до 0,75 метра нужно с крепления направляющих досок. Они неподвижно фиксируются в грунте с помощью крепежных колышков. Чтобы сделать точный монтаж, следует предварительно натянуть по периметру будущего фундамента веревку и закрепить ее с обоих концов. Установив направляющие доски, следует убедиться в правильности их монтажа – с помощью уровня проверить, чтобы они стояли ровно, не было отклонений. Затем можно приступать к установке опалубочных щитов, при этом плоскость щитов должна точно совпадать с кромкой направляющих досок.

Опалубка, как правило, вбивается в грунт при помощи заостренных брусков, которые и соединяют доски между собой, образуя щиты. Следует обязательно учитывать, что бетонная масса будет оказывать на конструкцию сильное внутреннее давление, поэтому чтобы щиты не разъехались в нижней части, нужно обязательно вбивать в землю и дополнительные колышки. Их точное количество будет зависеть от ширины и высоты фундамента, но в целом опытные строители рекомендуют использовать колышки не реже чем каждый метр.

Если высота будущего фундамента не будет превышать 20 сантиметров, то одних колышков из соединительных брусков будет достаточно. Когда фундамент более высокий, необходимо обязательно задействовать и дополнительные наружные упоры – бруски определенной длины, которые выставляются по диагонали под углом.

Один конец такого бруска упирается в верхнюю часть стенки опалубки или в колышек и крепится там с помощью самореза. Второй конец жестко упирается в землю и слегка прикапывается (в этих местах можно забить еще одни колышки, которые будут сдерживать упорные бруски, чтобы они не соскочили и не зарылись в грунт).

Пошаговая инструкция по сборке и установке опалубки для фундамента своими руками:

на подготовленном ровном основании доски укладываются вплотную друг к другу;
сверху накладываются поперечные рейки или бруски, которые будут соединять доски между собой, и фиксируются саморезами (расстояние между рейками – не менее 1 метра);
вкручивать саморезы нужно с внутренней стороны, чтобы их шляпки утопали в доске, а концы торчали с другой стороны не менее чем на 1-2 сантиметра, эти кончики следует загнуть;
готовые щиты монтируются на краю траншеи – вбиваются в землю при помощи заостренных соединительных брусков и крепятся к направляющим доскам проволочными скрутками;
вплотную к щитам вбиваются дополнительные вертикальные колья, которые соединяются со щитами саморезами;
вплотную к кольям крепятся горизонтальные (уложенные на землю) и диагональные распорки, которые с другой стороны фиксируются при помощи еще одного забитого в землю колышка;
специалисты рекомендуют соединять щиты и между собой, используя дополнительные перемычки в верхней части, они не позволят конструкции разойтись в стороны при заливке бетонной смеси.

О том, как сделать деревянную опалубку для ленточного фундамента своими руками, смотрите в следующем видео.

Бюджетная опалубка

Если на стройке остро стоит вопрос о том, из чего сделать опалубку для фундамента максимально дешево, то наиболее дешёвым средством создания такой конструкции является использование старых дверей. Данный способ идеален для небольших объёмов заливки, позволяет снизить затраты на изготовление в разы. Сборка и подгонка имеет некоторые сложности, так как выпуклости дверей не позволяют заливать абсолютно ровный фундамент сразу, однако это проблема легко устранима. Огромным преимуществом дверной опалубки является монолитность конструкции, что позволяет снизить затраты на распорочный материал.

Как сделать опалубку своими руками: последовательность действий

Порядок выполнения работ во многом зависит от вида формируемого основания. Предлагаем познакомиться с основными разновидностями, чтобы вы смогли выполнить весь необходимый комплекс работ своими руками.

Порядок монтажа зависит от конструктивных особенностей основания

Под ленточный фундамент

Ленточный фундамент представляет собой замкнутый железобетонный контур, располагающийся под стенами строения. При выполнении работ своими руками опалубку чаще всего выполняют съёмной. Предлагаем познакомиться с особенностями и последовательностью выполняемых работ.

Фундамент будет располагаться под несущими стенами

Готовим всё необходимое для работы

Для выполнения работ по устройству опалубки надо иметь в наличии:

измерительный инструмент;
молоток;
болгарку;
строительный уровень;
ножовку по дереву.

Для изготовления самой конструкции потребуются доски, брусы, арматура в достаточном количестве, крепёж, рейки, пакля. В качестве крепёжных элементов можно использовать саморезы либо паклю. Для устройства подушки нужен песок.

Необходимые инструменты следует подготовить заранее

Расчёт пиломатериалов

Перед покупкой следует рассчитать необходимое количество пиломатериалов. При расчёте следует учитывать, что доски будут находиться от обеих сторон от выкопанной траншеи. Для их соединения будет использоваться отрезки бруса, высота которых должна быть несколько больше глубины траншеи. Для расчёта требуемого количества досок следует:

измерить суммарную длину траншеи;
увеличить полученное значение вдвое;
разделить произведение на длину одной доски;
результат умножить на частное глубины траншеи и ширины доски. Полученное значение следует округлить в большую сторону до натурального числа.

При расчёте требуемого количества бруса следует учитывать, что он будет располагаться с максимальным шагом 0,4 м. Исходя из этого, рассчитывается требуемое количество брусьев, их суммарная длина. Зная, длину одного, рассчитывают объём заказываемых пиломатериалов.

Доски монтируются с обеих сторон траншеи

Пошаговая инструкция

После приобретения всего необходимого можно приступать к выполнению монтажных работ. Чтобы сформировать качественную опалубку для ленточного фундамента, советуем выполнять работы в следующей последовательность:

Иллюстрация	Описание действия
	Выкапываем траншею. На дно канавы засыпаем слой песка и равномерно распределяем его по поверхности. После трамбования высота смоченной водой подушки должна быть 150 мм.
	Устанавливаем направляющие доски. Их располагают вдоль линии, сформированной предварительно натянутым шнуром. Доски крепятся колышками и вертикальными брусками.
	Снаружи устанавливаются дополнительные упоры для обеспечения достаточной прочности и жесткости конструкции. Положение каждого направляющего элемента тщательно контролируется с помощью уровня.
	Монтируем щиты. К брусьям снизу вверх крепим доски.
	Устанавливаем распорки. Они позволят щитам принять правильное пространственное положение.

Под монолитную плиту

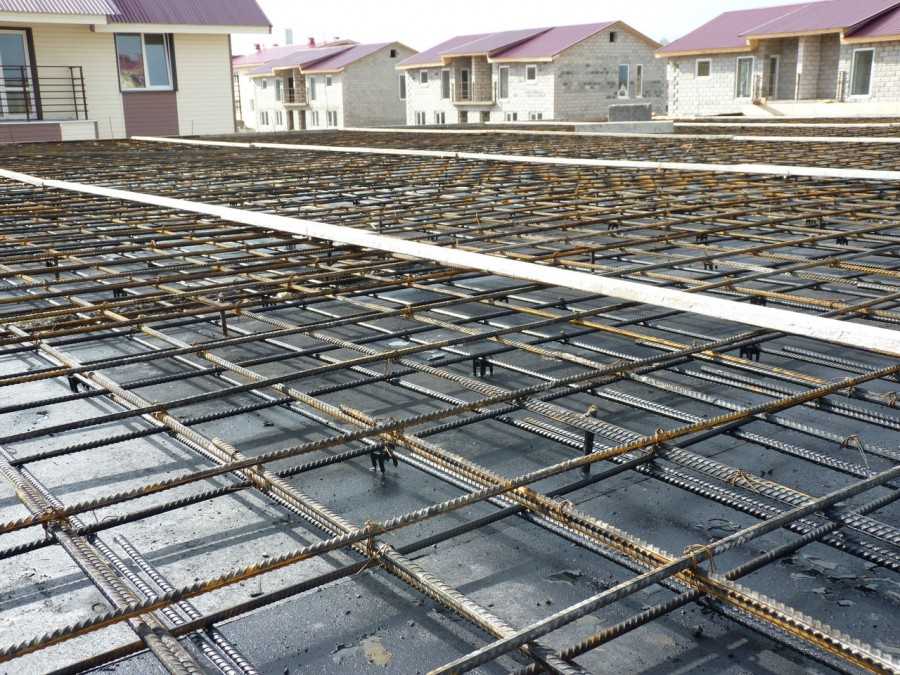

Опалубка для монолитного фундамента монтируется по его периметру. Конфигурация каркаса соответствует форму будущего строения. Предлагаем познакомиться с порядком выполнения работ, чтобы вы могли выполнить монтаж своими руками.

Монолитная плита повторяет контуры будущего здания

Что нужно для работы: инструмент и материалы

Перечень инструментов аналогичен тому, что используется при устройстве ленточного фундамента. Выбор материала зависит от того, какой будет опалубка: съёмной либо несъёмной. При выполнении работ своими руками чаще всего выбирается второй вариант. Для этого потребуется ламинированная фанера либо доски, имеющие толщину более 40 мм. Дополнительно приобретается брус со стороной не менее 40 мм.

Доски должны иметь достаточную толщину

Расчёт

Для расчёта надо знать точные размеры будущего основания. Измеряется периметр будущего здания и умножается на высоту фундамента. Суммарная площадь приобретаемой фанеры либо досок должна быть больше указанного параметра.

Площадь щитов должна быть равна площади фундамента

Пошаговая инструкция

Подготовленные щиты фиксируют с помощью продольных и поперечных брусьев. Их размещают вдоль натянутой ленты. С наружной стороны устанавливают укосы. Пространственное положение каждого элемента конструкции тщательно контролируется

Внимание следует уделять вертикальности щитов и правильности их расположения относительно линии разметки

Каждый элемент надо правильно установить и надёжно зафиксировать

Если у вас ещё остались вопросы, ответы вы сможете найти в следующем видео:

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Основные требования при проведении работ

Монтаж формирующей конструкции осуществляется согласно установленным правилам и нормам. При проведении работ строители учитывают все детали.

В противном случае опалубка способна принять неустойчивую форму, что впоследствии может привести к негативным последствиям.

Поэтому важно соблюсти следующие условия:

Отклонение щитов от вертикальной плоскости не должно превышать 5 мм на 1 м высоты.
Предел смещения конструкции должен составлять не более 15 мм.
Предельно допустимые перепады между щитами не должны превышать 3 мм.
На участках с сыпучим грунтом траншею делают шире, чем обычно, по бокам устанавливают распорки.
В некоторых случаях при монтаже опалубки используют пенопластовый утеплитель

Траншею при этом делают шире, учитывая дополнительный слой утеплителя.
В фундаменты без опалубки рекомендовано устанавливать решетки из арматуры.
Несъемная опалубка должна быть полностью герметичной.
При монтировании формирующей конструкции особое внимание уделяют качественным характеристикам крепежных элементов.. Определенные требования предъявляются к качеству используемых материалов

Они должны быть влагостойкими, обладать низкой адгезией с бетоном и противостоять нагрузкам, которые появляются в процессе схватывания бетона

Определенные требования предъявляются к качеству используемых материалов. Они должны быть влагостойкими, обладать низкой адгезией с бетоном и противостоять нагрузкам, которые появляются в процессе схватывания бетона.

Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

G — нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
n – бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
l – расстояние между опорами щитов, в метрах;
T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

Как сделать опалубку для ленточного фундамента. Пошаговая инструкция

В домостроении для основания, в виде ленты, часто применяется деревянная опалубка, состоящая из параллельных сторон. Рассмотрим, как сделать опалубку для фундамента из этого материала. Для создания системы требуются щиты, крепежные приспособления, вспомогательные конструкции из бруса и металлического прутка, покрытие для гидроизоляции.

Процесс изготовления конструкции происходит в следующей последовательности:

после проведения полного расчета расходов по приобретению основных и вспомогательных материалов, а также определения схемы разметки траншеи, готовят необходимые инструменты и материалы для монтажа;
затем проводят разметку котлована под ленточный фундамент и роют котлован под траншею фундамента;Установка опалубки для ленточного фундамента: в вырытую по габаритам ленты траншею и в котловане с раскосами
потом делают подгонку материала под размер щитов и выполняют их крепление;
в заключение осуществляют монтаж всей опалубки и проверку ее прочности.

Щиты и их соединение

Параметры щитов зависят от геометрии фундамента. Их высота должна немного превышать глубину фундамента. Ширину щита можно выбирать произвольно, но ее оптимальный вариант находится в интервале от 1,2 до 3 метров.

Щитовые элементы монтируются саморезами на каркас из деревянного бруса или металлического профиля.Схема крепления щитов
Начальный и конечный брусок каркаса крепится на расстоянии от края на 15-25 см. Расстояние между промежуточными дополнительными брусками должно составлять 80-100 см. Для удобства установки щитов при формировании опалубки рекомендуется 2 – 3 бруска каркаса (по краям и по центру) брать на 30 – 35 см. длиннее остальных. Снизу их концы затачивают на конус и при установке щита вбивают в грунт для лучшей фиксации элемента.

Установка опалубки своими руками

Наиболее удобной для самостоятельной установки является опалубка для ленточного фундамента. Ее монтируют на, предварительно выровненное, дно траншеи, иначе щиты по вертикали придется выставлять с трудом. Сам процесс монтажа состоит из нескольких этапов:

выполняется разметка. Для этого используют колышки, на которые натягиваются шнуры;

по сделанным отметкам в грунт (или в песчаную подушку дна) вбиваются брусковые колья, служащие направляющими опорами для щитовых элементов изнутри;

щиты приставляются к опорам и забиваются в грунт. Вбивать следует до упора, пока щит не соприкоснется с почвой, не допуская щелей для вытекания раствора;
после установки каждого элемента щита с помощью уровня проверяется правильность его установки в горизонтальном и вертикальном направлении;
каждый последующий щитовой элемент монтируется с ориентировкой на положение предыдущего, уже выровненного по уровню листа;
поскольку опалубка ленточного фундамента является двухсторонней, другую, параллельную сторону, монтируют аналогично первой.

Монтаж стеновой опалубки

Более сложным является процесс возведения стеновой опалубки. При этом выделяют мелкощитовую и крупнощитовую опалубку.

Первый вариант подходит для возведения небольших зданий (дачных домиков, построек хозяйственного назначения) и перегородок между помещениями. При этом используют небольшие по размеру щиты из фанеры.

Монтаж крупнощитовой опалубки характерен для строительства зданий с большой высотой. Для работы используют листы металла или большие листы фанеры.

Для монтажа стен подготавливают фундамент, в который втыкают арматуру. Вокруг нее собирают двухрядный каркас опалубки. При использовании обычной фанеры, стыки промазывают клеем или герметиком. В настоящее время на рынке имеется специальная фанера для опалубки. Отдельные листы ее соединяются по принципу «шип-паз», что не требует дополнительной герметизации.

Опалубка под монолитные плиты

Правила строительства опалубки для фундаментов такого типа следующие:

Поверхность выравнивается, формируется подушка из песка слоем более 20 см.
Подбираются доски с шириной 200 мм и толщиной 200-300 мм при условии, что высота опалубки не будет более 100 мм.
В угловых зонах будущего расположения плиты следует вбить колья и протянуть бечевку. Под нее ставят доски и фиксируют колышками. Для удобства заливки бетона конструкцию целесообразно обустраивать в форме буквы П.
Последнюю доску ставят в том случае, если до края плиты остается 100 см. Ее выравнивают и закрепляют, продолжая заливать бетон.

Неправильно установленная опалубка может привести к печальным последствиям. В лучшем случае потребуется ее переустанавливать, в худшем – фундамент не будет надежным и прочным.

При сооружении конструкции целесообразно выбирать качественные материалы и крепко фиксировать элементы. При обнаружении деформаций в процессе заливки бетона работы необходимо остановить и внести исправления.

Условия монтажа опорно-столбчатой конструкции для будущего дома

Применение ленточных бетонных оснований несёт внушительную финансовую нагрузку на общую сметную стоимость строительства. Устройство опорно-столбчатого фундамента позволяет сэкономить денежные затраты.

Его возведение возможно при определённых условиях:

Расчётное сопротивление грунтового основания (R0) должно быть равным или меньшим такому же показателю точечной опоры. Это позволит исключить проседание дома под собственным весом.
Столбы целесообразно устраивать на скалистых, крупнообломочных почвах. Такой фундамент не возводят на пучинистых и болотистых почвах.
Пята точечной опоры должна находиться ниже или выше уровня грунтовых вод.
Материал фундамента должен выдерживать нагрузку и иметь запас прочности + 10%.
Низ фундамента должен находиться ниже глубины промерзания почвы.

Оценка несущей способности грунта

Прежде чем приступать к проектированию фундамента, нужно обследовать условия и физические характеристики почвы в глубину от поверхности минимум на 2 метра. Это можно сделать самостоятельно, беря образцы грунта с помощью ручного бура.

Виды перекрытий

Монтаж опалубки перекрытия зависит от вида самого перекрытия. Выделяют следующие типы конструкций:

На объемных чашах. Применяется для конструкций с большой высотой. При этом используют вертикальные стойки, домкраты, вставки, ригели и другие элементы для соединения отдельных частей.

На клиночных лесах, которые используются для многоэтажных зданий. Вместо фанерных щитов устанавливаются подмости.

На лесах чашечного типа. Это вид предусматривает монтаж рамы. Стойки соединяются между собой чашечным методом.

На телескопических чашах. Подходит в тех случаях, когда высота перекрытия меньше 4,6 м. В ее основе лежат треноги, которые поддерживают всю конструкцию. Сверху укладываются щиты из влагостойкой фанеры.
