Мелкозаглубленный фундамент на пучинистых грунтах: виды оснований и их особенности

Что такое МЗЛФ и отличия от заглублённого

Мелкозаглубленный ленточный фундамент по внешнему виду представляет собой базисную бетонную ленту, которая располагается над горизонтом промерзания почвы. В этом заключается главное отличие МЗЛФ от заглубленного ленточного фундамента, для которого требуется готовить глубокий котлован или траншею.

Траншею для заглубленного ленточного фундамента делают ниже уровня промерзания, что способствует увеличению его прочности и устойчивости при возможном движении грунта во время длительных морозов. Земельные работы при устройстве котлована требуют привлечения тяжелой техники. Фундамент, закладываемый на небольшую глубину, несложно возвести вручную. Принципиальных отличий в конструктивных особенностях между этими двумя типами ленточных оснований нет.

Преимущества и недостатки мелкозаглублённого фундамента

МЗЛФ выигрывает перед другими видами фундаментов по нескольким критериям. Эти плюсы связаны как с процессом возведения конструкции, так и с эксплуатацией готового строения. Они проявляются в виде экономической выгоды и технической гарантии. Главными преимуществами мелкозаглубленного бетонного основания являются:

• Небольшой расход бетона.

• Пониженные трудозатраты.

• Прочность при морозах.

• Низкая себестоимость.

• Высокая устойчивость.

При всех достоинствах ленточное основание мелкого заглубления имеет и свои недостатки. Во-первых, такой фундамент не выдерживает полноценные тяжелые конструкции, так как приспособлен для незначительной нагрузки. Во-вторых, требуется точное соблюдение результатов расчетов при строительстве на подвижных грунтах. Третий минус заключается в строгом планировании строительных работ. Они должны быть закончены до морозов, так как МЗЛФ нельзя оставлять на зиму без нагрузки.

На каких грунтах можно возводить фундамент

Устройство бетонного основания мелкого заложения разрешается в случае большой глубины промерзания почвы, присутствия пучинистых субстратов и высокого уровня подземных вод. Небольшое заглубление ленты позволяет постройке подниматься вместе с фундаментом. При этом вся конструкция сохраняет целостность. Устойчивость и несущая способность напрямую зависят от ширины ленты.

Для каких построек подходит МЗЛФ

Такой тип фундамента целесообразен при возведении небольших зданий с малым количеством этажей. Именно поэтому он популярен в частном строительстве. Мелкозаглубленный ленточный фундамент подходит для домов из штучных материалов: пеноблоков, газоблоков, пустотного кирпича. Небольшой вес стен создает оптимальную нагрузку на базовую ленту. Такой тип основания рекомендуется также для построек из бруса и каркасных домов.

Важно обращать внимание не только на качество материала стен, но и на габариты здания. На фундаменте малого заглубления не рекомендуется строить высотные и большие по площади дома. Последний критерий влияет на промерзание грунта

Последний критерий влияет на промерзание грунта

Из-за разницы этого показателя под зданием и вокруг него возможно разрушение конструкции.

Последний критерий влияет на промерзание грунта. Из-за разницы этого показателя под зданием и вокруг него возможно разрушение конструкции.

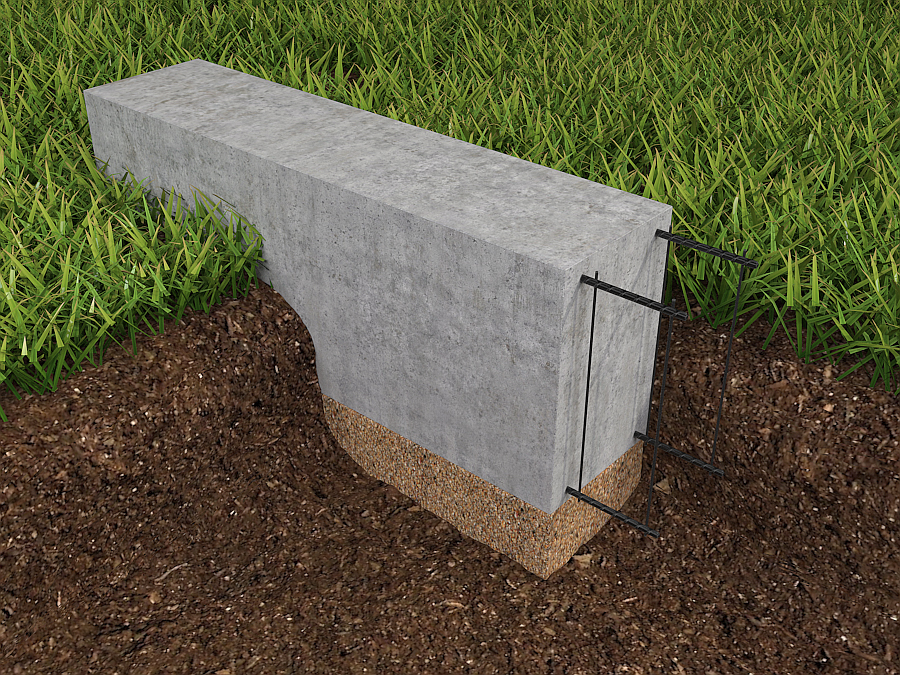

Мелкозаглубленный ленточный фундамент

МЗЛФ — вид обычного ленточного фундамента. Отличается меньшим объёмом конструкции, глубиной формирования в грунте.

Используется для возведения легковесных зданий малой этажности, выполненных с использованием каркасных технологий, из пористых силикатных блоков, тонкостенных кирпичных построек. Общие технические характеристики позволяют использовать для домов до 3-х этажей включительно.

МЗГФ распространен при строительстве на сложных почвах, с повышенной пучинистостью грунта. Малая площадь соприкосновения значительно уменьшает нагрузку на основание зимой – силы давления действуют только снизу, по касательной.

Калькулятор мелкозаглубленного фундамента

Примеры того, как рассчитать этот вид важного проекта строительства, предназначенные для тех, кто строят или собираются строить своё собственное жилище. Использование специальных формул и данных поможет для точного и хорошего качества расчётов ленточного фундамента и долговечности всей конструкция помещения

Что необходимо знать:

• Наименование общей длина ленты. Она включает в себя сведения по всему периметру фундамента. Вы  должны знать реальные цифры, которые берутся после зондирования объекта.
• Площадь зоны подошвы. Определение эталонного участка для будущей основы. Он должен соответствовать размерам выбранной системы гидроизоляции или материала.
• Площадь боковой наружной поверхности. Принимается равным зоне изоляции для внешней.
• Название необходимого бетонного раствора и его количество. Это  количество бетона, необходимого для возведения фундамента для конкретных целей. Оно определяется только самостоятельным производством  бетонного раствора .
•  Количество бетонной массы раствора. Рассчитано на среднюю плотность цементно-бетонногог раствора.
• Нагрузка на землю, на которой будет произведён расчет фундамента. Это показывает размер распределения нагрузки на общую площадь.

Реальный пример расчёта ленточного фундамента

Используемые данные: моноблочный бетон, установленный на граните . Для лучшего понимание своих собственных действий, мы с составим план схемы.

1. Данные для расчета:

• Мелкозаглубленный ленточный фундамент, основа, размер: 6х3 м;
• Высота: 0,2 м;
• Нижняя часть: 0,25 м

2. Реальные  характеристики помещения для построения ленточного фундамента:

• Стены толщиной 400 мм.
• Почва с содержанием дробленого гранита
• Двухэтажный дом.

Расчёт тяжести при построении мелкозаглубленного ленточного фундамента

• Тяжесть измеряется в ньютонах, единицах силы, которые вычислены, беря вес структуры в килограммах и умножая его 9.81, число, которое, в действительности, является максимальной силой тяжести давления.
• Чтобы построить ленточный фундамент, необходимо знать тяжесть помещения, и это измеряется  тремя способами:
• Мертвый груз: Это — сила, приписанная общей структурной массе здания, как упомянуто выше, крыши и т.д. Это будет весом всех материалов, умноженных на 9.81, чтобы вычислить в ньютонах.
• Созданная нагрузка: Это — сила, которая будет наложена на помещение, считая людей, мебель и другое. Погрузка снега (груз снега) также войдёт в эту категорию.

• Во всех случаях, окончательное решение о ширине и глубине ленточных фундаментов, это общее правило, что глубина заложения фундамента должна быть равна, или больше расстояния от передней грани стены до края фундамента. Но толщина бетона будет не менее 150мм. В некоторых случаях, арматурная сталь может быть введена в ленточный фундамент, чтобы уменьшить глубину бетона. Следует также помнить, что при построении фундамента при работах на блоках и/или кирпичной кладки, пространство должно быть найдено в траншее. Это считается нормальной практикой, в основании требуемой прочности или лучшей, чтобы построить бетонный ленточный фундамент шириной 600мм и глубиной 250мм. Это позволит охватить практически все возможные случаи. Установка вне здания производится гораздо легче, если фундамент расширяется, а не сужается и не допускает погрешностей в работе. Стоит также отметить, что 600 мм-это стандартный размер ведра землеройной машины!
• Выбор заполнения траншеи фундамента с бетоном теперь используется в большинстве случаев. И в большинстве случаев намного более дёшево сделать так. Стоимость труда, вовлечённого в наложение кирпичей и блоков к уровню земли, вместе с включёнными материалами, обычно больше, чем стоимость заливки бетона к необходимой высоте, которая, в большинстве случаев, является в двух рядах кирпичной кладки законченного фундамента.
• Стены, построенные ниже, подвергаются давлению земли в обоих направлениях и рассматриваются как сдерживающие стены.
• Трубы, проходящие через бетон, должны пройти через специальную трубочку, чтобы убрать возможность давления любой другой поверхности, опирающейся на трубопровод.

Устройство фундамента на пучинистых грунтах

Схема устройства фундамента на пучинистых грунтах с высоким уровнем грунтовых вод Единственно правильное устройство оснований на глинистых почвах – это установка прочного тяжелого подножья ниже зоны промерзания на прочных слоях грунта. При этом устраняется воздействие нижних слоев на основание, но остаются небольшие боковые подвижки.

Поэтому, чтобы устранить практически все существующие воздействия на фундаменты, иногда приходится потратить много денег и времени, но при этом получится прочный надежный фундамент, способный выдержать даже сильные морозы.

Поэтому, все фундаменты на пучинистых грунтах отличаются своей конструкцией, способом монтажа и выбором строительных материалов. Существует три ключевых конструкции оснований, способных выдержать подвижки глинистых и песчаных почв с высоким уровнем грунтовых вод:

• Заглубленный фундамент. Это дорогая с технической и монтажной точки зрения конструкция, где монолитная или блочная подошва устанавливается на глубине ниже зоны промерзания почвы на плотные грунты.
• Мелкозаглубленное основание с увеличенной жесткостью на изгиб. Это специфический вид конструкции, часто применяется в промышленном и административном строительстве. Тут используются конструкции, которые могут независимо принимать неравномерные деформации основания и при этом сохранять целостность здания в целом.
• Использование столбчатых фундаментов с незаглубленными или мелкозаглубленными ростверками. Практикуются при возведении небольших жилых и хозяйственных сооружений, отличаются практичностью и быстротой сооружения.
• Теплоизоляционные фундаменты мелкого заложения. Это вариант ростверковых оснований, только вокруг столбов и ростверка сооружается специальная зона утепления, которая нейтрализует воздействие промерзлой почвы на основу.

Ленточное основание

Большой спрос получила ленточная плита мелкого заложения в дачном строительстве. Такое устройство можете применять для:

• Построений из дерева
• При соблюдении всех правил можете использовать для зданий с тяжелыми стенами из камней.

При планировании в дальнейшем утепления фундамента, то тогда вы можете возводить основания на любом типе грунта. Ленточное основание состоит из: равномерной полосы бетонной смеси, которую следует также равномерно нагрузить дальнейшими конструкциями здания. Виды возведений:

• Железобетонный имеющий два пояса
• Сборный железобетонный имеющий выпуски арматур в небольшом количестве
• Блоки имеющий два пояса нижний и верхний
• Блок с одним верхним поясом.

Достоинства ленточного основания мелкого заложения:

• Выгодная экономия денег. Ведь при возведении оснований с глубоким заложением, цены на такое возведение порядком превосходит фундаменты мелкого заложения.
• Экономия на оплате труда. Все строительные работы такого типа предусматривают небольшой объем работ. Первым делом экономия возникает при работе с земляными работами, а также на создании опалубки.
• Как дополнение можно израсходовать сэкономленные средства на постройку подвала.

Как показала практика, глубина монтажа ленточного основания может соответствовать глубине промерзания и глубине растительного слоя. В книгах о строительстве приводится цифра в пятьдесят сантиметров. При такой глубине все силы морозного пучения сосредоточены именно в этом месте, поэтому такая глубина считается самой опасной.

Расчет основания

Подсчет оснований маленького заложения считается важным этапом в строительстве. От правильности проведенной работы будет напрямую зависеть срок службы фундамента и дома в целом. При всем этом получается сократить затраты на основное возведение строения. Рассчитывая фундаменты мелкого заложения нужно первым делом определиться с размерами и типом конструкции. К главным свойствам относятся величины подошвы, а так же уровень глубины заложения. На уровень глубины укладки фундамента влияют несколько факторов, одним из них является тип конструкции планируемого здания, например:

• Тип материала, используемый для возведения кровли
• Из чего планируется возведение стен
• Будет ли присутствовать в здании цокольный этаж или нет

Помимо этих факторов так же влияет свойства почвы на строительной площадке и уровень подземных вод. В случае появлении вод на поверхности почвы, необходимо провести полную осушку строительного участка. После проведения осушительных работ, необходимо посвятить время на прокладку коммуникаций инженерного направления.

Выполнив подготовительные работы и подобрав необходимые размеры фундамента, следует плавно переходить к его расчету. Вычисляется предельная прочность и деформация, которую может выдержать конструкция основания. После завершения теоретических работ следует заняться практической частью строительства, то есть заниматься возведением конструкции фундамента.

Устройство основания

Основания, которые слабо углублены отчасти не подвергаются деформациям, появляющимся от пучений почвы. По такой причине этот способ установки фундамента в практике широко применяется. Чаще всего их применяют в возведении домов небольшого размера, дач и каркасных сооружений. Здания с небольшим весом не могут противостоять пучениям почвы, поэтому фундамент углубляется на маленький уровень.

Конструкция, которую умеют фундаменты мелкого заглубления, состоят из монолитного каркаса. Каркас, имеющий железобетонное основание с легкостью сможет сопротивляться пучениям почвы не только сезонным, но и постоянным.

Фундаменты, которые можно использовать в момент монтажа на мелкое заглубление:

1. Основание столбчатого типа
2. Ленточный вид фундамента
3. Железобетонная плита

Эти виды фундаментов имеют общую составляющую, такую как железобетонная основа. Размеры любого из оснований выбирает только расчет прочности. Он основывается на весе конструкции в момент соприкосновения с грунтом. Хоть и большая площадь уменьшает величину давления максимальный размер участка не оправдывает затраты на строительство. По этой причине все расчеты должны быть равными величинам в строительстве, то есть все строения должны ровняться площади фундамента.

Фундамент — плита, плитный фундамент

Стены дома опираются на плиту фундамента

Фундамент в виде монолитной железобетонной плиты под всей площадью дома

— еще один вариант мелко заглубленного фундамента.

Большая площадь опоры позволяет значительно уменьшить удельные нагрузки на грунт. Усиленное армирование и большой расход бетона делают плитный фундамент самым дорогим в частном домостроении.

Фундамент — плиту для частного дома, из-за его высокой стоимости, целесообразно применять при слабой несущей способности грунта на участке.

Плитный фундамент, так же, как другие типы фундаментов, для защиты от морозного пучения грунта может быть выполнен с устройством теплоизоляции или без неё.

Стены дома опираются на мелко заглубленный ленточный фундамент с монолитной плитой подвесного пола по грунту.

Следует различать

плитный фундамент и мелко заглубленный монолитный ленточный фундамент с подвесными полами по грунту.

В последнем случае заливают монолитный железобетонный ленточный фундамент и монолитную железобетонную плиту пола по грунту.

В этом варианте монолитная железобетонная плита пола не участвует в передаче нагрузки от веса здания на грунт

, а исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такую конструкцию часто называют «подвесной пол по грунту».

Ленточный фундамент с монолитной плитой подвесного пола часто ошибочно считают плитным фундаментом с ребрами жесткости

. Конструкции действительно похожи, но есть существенная разница в деталях — армировании, размерах.

Во всех случаях при устройстве фундаментов необходимо предусматривать водозащитные мероприятия, направленные на снижение деформаций пучения грунта — обеспечивающие уменьшение влажности грунта, понижение уровня подземных вод, отвод поверхностных вод от дома

посредством устройства вертикальной планировки,дренажных сооружений, водосборных канав, лотков, траншей и т.п.

Мало заглубленные фундаменты следует с осторожностью применять для домов на крутых склонах и откосах. Для мало заглублённых фундаментов довольно велика опасность сдвига (соскальзывания) из-за практически полностью отсутствующего защемления в грунте

Для мало заглублённых фундаментов довольно велика опасность сдвига (соскальзывания) из-за практически полностью отсутствующего защемления в грунте.

Как видим, выбор принципиальной конструкции и расчет фундамента сложная и ответственная задача. Итоговые результаты прежде всего зависят от достоверной оценки грунтов в основании здания, которые без изысканий получить достаточно сложно. Цена ошибки может быть очень велика.Самостоятельный выбор фундамента можно рекомендовать для вспомогательных, хозяйственных построек и небольших садовых домиков.

Проектирование фундамента для строительства дома разумнее заказать специалистам.

Дополнительную информацию по устройству и применению малозаглубленных фундаментов можно получить из книги одного из авторов СНиПов В.С. Сажина «Не зарывайте фундаменты вглубь». Скачать книги в формате djvu 389 кбайт.

Выбери тип фундамента для своего дома —

Какой фундамент выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Смотреть!

— все опросы

Следующая статья:

Предыдущая статья:

⇆

Плюсы и минусы

На сегодняшний день при строительстве зданий можно выбирать любой вид основания, но особой популярностью у застройщиков пользуется незаглубленный ленточный фундамент, так как считается самым надежным и имеет положительные отзывы при эксплуатации сооружений на пучинистых грунтах и на глине. Его также часто устанавливают на участке с уклоном, где заглубленный вариант конструкции выполнить невозможно. Главными преимуществами такого основания считаются несколько характеристик.

Простота устройства. Обладая даже минимальными навыками, конструкцию вполне реально заложить своими руками без привлечения подъемных механизмов и специальной техники. Ее возведение, как правило, занимает несколько дней.

Долговечность. Соблюдая все технологии и нормы строительства, фундамент прослужит более 100 лет

При этом особое внимание нужно уделять выбору марки бетона и арматуры.

Возможность проектировать дома с цокольным этажом и подвалом. При такой планировке железобетонная лента послужит одновременно несущей конструкцией и стенами для подвала.

Минимальные затраты на строительный материал

Для работ понадобится только арматура, бетон и готовые щиты из дерева для изготовления опалубки.

Что же касается недостатков, то к ним можно отнести некоторые особенности.

Трудоемкость. Для строительства необходимо предварительно выполнить земляные работы, потом изготовить армированную сетку и все залить бетоном. Поэтому, чтобы ускорить процесс установки, желательно воспользоваться помощью мастеров, но это повлечет дополнительные расходы.

• Простой в строительстве. В том случае, когда закладка осуществляется зимой, бетон приобретает свою прочность позже, спустя 28 дней. А это означает, что придется месяц ждать, так как основание нельзя будет нагружать.
• Отсутствие возможности сооружать высокие и большие здания. Не подходит такой фундамент и для домов, строительство которых планируется из тяжелого материала.
• Необходимость дополнительной укладки гидроизоляции.

Другие виды фундамента для пучинистой почвы

В любом случае для пучинистого грунта нужно использовать только незаглубленный или мелкозаглубленный фундамент, не обязательно ленточный. Это может быть свайное, столбчатое или плитное основание. Если столбы можно установить ниже точки промерзания, применяют столбчатое основание.

Свайный мелкозаглубленный или незаглубленный фундамент — не очень популярное основание, однако оно тоже применяется для строительства на пучинистом грунте. Монтаж данной конструкции осложняется тем, что требуется тщательный расчет. Кроме того, он подходит только для глубины промерзания свыше 1,5 метров и при наличии хорошей дренажной системы.

Свайный фундамент увеличивает массу и усиливает усадку здания, не позволяет обустроить подвал или цоколь. Монтаж отличается трудоемкостью и большим количеством мелких физических работ. Но конструкция довольно легка в возведении. Кроме того, установка занимает всего 1-3 дня, а строительство дома можно начинать уже в день заливки фундамента.

Столбчатый фундамент подходит для суглинка и почвы с близким залеганием грунтовых вод, для заболоченных и сырых участков. Однако столбчатые основания можно применять только для строений с незначительной нагрузкой без цокольного этажа и фундамента. Это оптимальный вариант для строительства бани или компактного дачного домика.

Опорные столбы устанавливают по периметру будущего строения и вкручивают в землю ниже уровня промерзания. Такой фундамент отличает доступная стоимость, легкость и оперативность монтажа, надежность и долговечность. Он не требует серьезной гидроизоляции и характеризуется простой установкой коммуникаций.

Плитный фундамент — самое прочное, надежное и долговечное основание, которое представляет монолитную плиту большой площади по периметру дома. Оно подходит для каждого типа грунта или почвы и для каждого типа строения. Снижает давление здания и плавно двигается вместе с грунтом. При этом изменения в почве равномерно распределяются по поверхности плиты, что предотвращает деформацию стен строения. Кроме того, монолитная плита при необходимости послужит полом для цокольного этажа.

Но плитный фундамент требует применения спецтехники, что усложняет монтаж и повышает финансовые затраты

Чтобы основание прослужило долго, не деформировалось и не разрушилось, важно правильно подобрать тип конструкции, выбрать качественные материалы и соблюдать технологию монтажа. Чтобы избежать ошибок и проблем, обратитесь к профессионалам!

Мастера компании “МариСруб” проведут анализ почвы и земельного участка, чтобы правильно подобрать тип основания, грамотно рассчитать и спроектировать фундамент. Качественно и оперативно проводим монтаж, утепление и гидроизоляцию конструкции.

Выполняем полный перечень работ, в том числе установку фундамента и кровли, проектирование дома или бани и изготовление пиломатериалов, проведение и подключение инженерных сетей. Делаем финишную отделку строения, устанавливаем окна и двери. При необходимости установим надежную дренажную систему и отмостки. Гарантируем качество и своевременность работ!

Свайный фундамент – панацея для пучинистых грунтов

Фундамент является конструкцией, которая передает нагрузку и равномерно распределяет давление здания на грунт. От заложенного основания зависит надежность и долговечность конструкции. На пучинистом грунте заложить фундамент гораздо сложнее, так как потребуется свести к минимуму влияние пучения грунта на фундамент.

Особенности пучинистого грунта

Пучинистыми называют грунты, подверженные морозному пучению. Пучение возникает при переходе воды, находящейся в почве, в мерзлое состояние. Так как лед обладает маленькой плотностью и занимает много места в грунте, почва начинает вспучиваться и разрушать фундамент.

Пучинистость грунта определяется исходя из его состава, уровня грунтовых вод и пористости частиц.

Мелкозернистый песок, глина, супеси и суглинки подвержены пучению. В данных грунтах влага быстро накапливается и проникает во все слои почвы, уровень грунтовых вод поднимается, соответственно увеличиваются силы пучения.

Гравий, крупнозернистый песок слабо впитывают воду, поэтому влажным становится только слой, близко залегающий к грунтовой воде.

При промерзании почвы влага старается уйти в нижние слои, так как глина и супеси удерживают влагу и не дают ей проникнуть ниже, грунт насыщается водой и сильно пучинится.

При строительстве многоэтажного дома на пучинистом грунте фундамент трамбует грунт своим весом и степень пучинистости уменьшается, но стены могут потрескаться. Чтобы избежать данного явления, фундамент дополнительно укрепляют горизонтальным армированием.

При неравномерном вспучивании фундамент за несколько зимних периодов поднимается и опускается. Фундамент перекашивается, и начинают деформироваться стены.

Виды свайных фундаментов

По материалу, из которого изготовлены сваи:

• Деревянные.
• Металлические.
• Бетонные.
• Железобетонные.

По форме профильного материала:

• Круглые.
• Квадратные.
• Переменного профиля.

Типы свайных фундаментов:

• Винтовой. Используют металлические сваи с винтовой поверхностью, которая вкручивается в землю.
• Забивной. Свая помещается в грунт с помощью молота или вдавливателя.
• Набивной. Сваи изготавливают в пробуренной яме, путем заливки бетонным раствором и установки арматурного каркаса.
• Оболоченная конструкция. Опора погружается в скважину и заполняется монолитными бетоном.

По характеру работы сваи подразделяются на висячие и опорные.

Столкнувшись с проблемой неустойчивого грунта, частично решить ее, можно с помощью висячей сваи.

Висячие сваи удерживаются на поверхности из-за силы трения своих боковых поверхностей.

Перед установкой висячих свай, проводят тщательные расчеты. На рыхлом и не устойчивом грунте используют длинные сваи. Чем больше нагрузка на фундамент, тем длиннее должна быть опора. Увеличить несущую способность возможно при использовании висячей сваи, расширенной на конце, для лучшего контакта с грунтом.

Свая-стойка включает в себя острие, которое опирается на устойчивые слои грунта, так как длина сваи может быть любой, то осадка и разрушение фундаменту из опорных свай не грозит.

Технология возведения свайного фундамента на пучинистом грунте

На размеченной территории с помощью бура делают скважины нужных размеров по всему периметру. Расположение свай проводят на расстоянии 1,5 -2 метров друг от друга. Винтовые сваи закручивают в почву на глубину ниже промерзания почвы и закрепляют цементным раствором.

Бетонные сваи устанавливаются следующим способом:

1. В пробуренные скважины монтируют трубы из рубероида, которые обвязаны проволокой в несколько слоев. Полученные заготовки должны возвышаться над земляным основанием на 30 – 40 см.
2. В трубах размещают 7 металлических прутьев, которые связываются между собой.
3. В полученные столбы заливают бетонный раствор. Прутья, которые монтировали в рубероидные заготовки, должны быть выше основания на 30 см, чтобы их можно было связать с ростверком.
4. Когда бетон застыл, проводят деревянную или швеллерную обвязку. Торцы полученных труб скрепляют между собой, чтобы усилить несущие способности фундамента. Деревянная обвязка состоит из крепления брусьев к оголовкам свай, при помощи шурупов и шпилек. Швеллерная обвязка применяется для крепления винтовых свай. Торцы труб сваривают и соединяют между собой.

Так как пучинистые грунты насыщены большим количеством влаги, перед установкой металлических свай проводят антикоррозионную обработку. Сварные швы и стыки защищают специальной пропиткой или материалами проникающего действия.

Свайный фундамент является удачным решением для неустойчивых грунтов. Заложение фундамента не потребует много времени и работ. Низкая себестоимость фундамента сделала его очень популярным для строительства хозяйственных построек.

Расчет ленточного фундамента для частного дома

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены. На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см

На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.

Ленточный фундамент
