Мелкозаглубленный ленточный фундамент для дома своими руками

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Технология выполнения

Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности. Для этого территория строительства очищается от мусора и ненужных зелёных насаждений. Далее выполняется разбивка осей будущего сооружения и их привязка от границ участка. После определения места расположения одного из углов дома под прямым углом к нему натягивается шнур. От него размечаются следующие углы здания и забиваются колышки. По колышкам натягивается шнур. От него отмеряют ширину фундамента и натягивают второй шнур.

Как выполняется дальнейшее строительство мелкозаглублённого фундамента, расскажет наша пошаговая инструкция и видео в конце статьи:

1. Копаем траншею при помощи лопаты или строительной техники. Дно траншеи выравниваем по уровню.На дне необходимо выполнить песчаную подушку высотой 200 мм. Песок после укладки заливается водой и трамбуется.
2. Затем укладывается слой изоляции. Для этого можно использовать плотную плёнку, бетонную прослойку высотой 10 см или рубероид. Применять геотекстиль в данном случае не стоит, поскольку он только снизит прочность основания.
3. Теперь приступаем к возведению опалубки. Для этого можно использовать доски, влагостойкую фанеру, OSB или специальные щиты. Внутреннюю поверхность деревянной опалубки лучше закрыть плёнкой. Так вам будет проще снимать доски после застывания бетона, а также они меньше загрязнятся, и их можно будет использовать в дальнейшем.

1. Теперь выполняется устройство арматурного каркаса. Для этих целей изготавливаем пространственный каркас из арматуры диаметром 1-1,2 см. Шаг поперечных прутков 20 см. Каркас устанавливаем в опалубку так, чтобы после заливки бетоном от края бетонной поверхности до арматуры было не меньше 50 мм тела фундамента. Это позволит надёжно защитить каркас от коррозии.
2. Не забывайте установить и привязать к каркасу трубы (гильзы), через которые в дом будут заводиться инженерные коммуникации. Также стоит заложить трубы для вентиляции пространства под домом. Чтобы в них не попал бетон при заливке, туда насыпается песок.

После приготовления или покупки бетонной смеси можно приступать к заливке

1. 6.После приготовления или покупки бетонной смеси можно приступать к заливке. Как правило, заливку производят послойно. В каждом слое удаляются пузырьки воздуха при помощи глубинного вибратора. Так конструкция будет прочнее. При заливке бетона не стоит его лить с высоты более 1,5 м, чтобы не вызвать снижения прочности конструкции.
2. 7.После заливки бетонная лента накрывается полиэтиленовой плёнкой для равномерного испарения влаги. Кроме этого, летом необходимо первую неделю смачивать бетон для защиты от пересыхания. Через неделю плёнку можно убирать.
3. 8.Опалубку можно снимать при набирании бетоном первоначальной прочности. Обычно это происходит через две недели. Полное застывание наступает через 28 суток.
4. 9.Стенки фундамента защищаются от влаги при помощи битумной мастики, которая наносится в два слоя.
5. 10. Выполняется утепление основания. Для этого лучше всего использовать экструдированный пенополистирол. Он крепится к внешней поверхности до точки промерзания грунта. Особенно важна теплоизоляция фундамента в доме с подвалом.
6. 11. Теперь можно производить обратную засыпку котлована или траншеи. Для этого лучше использовать смесь песка, глины и гравия, которая тщательно трамбуется.
7. 12. Для защиты фундамента от атмосферных осадков выполняется отмостка.

Ещё один вариант выполнения ленточного фундамента вы можете найти в предложенном видео:

Расчет материалов для уплотняющей подсыпки

Для создания уплотняющей подсыпки используется мелкофракционный щебень и песок. Уплотнение грунта необходимо для того, чтобы уменьшить деформационные и выталкивающие нагрузки, которые почва оказывает на фундамент.

Рис. 1.2: Схема уплотняющей подушки

Совет эксперта! Толщина уплотняющего слоя, в большинстве случаев, составляет 20 см: одна половина из которых — щебень, вторая- песок.

Чтобы рассчитать количество песка и щебня нам необходимо узнать объем каждого слоя и перемножить его на вес 1 м3 материала.

Рассчитываем объем слоев подсыпки (они будут одинаковыми, так как толщина слоев идентична): 56 (длина, аналогичная периметру основания)*0,4 (ш)*0,1 (т) = 2,24 м3.

Вес 1 м3 щебня и песка — данные, которые можно узнать в любом строительном справочнике: 1 м3 песка весит 1440 кг, щебня — 1600 кг. Теперь рассчитываем массу нужных нам материалов:

• Масса песка: 2,24*1440 = 3225,6 кг;
• Масса щебня: 2,24*1600 = 3584 кг.

Ленточный фундамент

Ленточный фундамент – это основание здания, выполненное в виде замкнутого контура. Он может быть изготовлен из блоков ФБС или монолитным образом. Основание устраивается под всеми несущими стенами строения и может иметь несколько перемычек внутри своего периметра.

На ленточном основании имеется возможность изготавливать ограждающие конструкции из любых материалов, в качестве которых может выступать и лёгкое дерево, и тяжёлый бетон при устройстве монолитных стен.

При изготовлении подстилающего слоя под ленту устраивается бетонная подготовка. Это неармированная монолитная конструкция, изготавливаемая в одной горизонтальной плоскости. Она должна выступать за края основной ленты с высотой порядка 100 мм. Главной задачей бетонной подготовки является убрать неровности грунта и выполнить плотную поверхность, на которой можно делать основной фундамент.

Отсутствие подстилающего слоя под лентой свойственно для мелкозаглублённых фундаментов. Подобные конструкции применяются в плотных грунтах для относительно лёгких построек. Для менее плотных грунтов с достаточно большой глубиной промерзания лента выполняется глубокозаглубленной.

Расчет веса отдельных частей строения

Рассмотрим расчет размеров монолитного фундамента для небольшой бани с учетом обустройства дренажной системы для отвода сточных вод. Определить несущую способность грунта на площадке строительства и сделать расчет подошвы ленты или фундамента из блоков по силам практически любому владельцу участка.

Глубина заложения фундаментов зданий.

Необходимо определить нагрузку на площадку строительства от основных составляющих конструкций бани. Для этого следует выделить значимые по весу элементы сооружения и определить вес каждого. Чтобы вычислить объем отдельного учитываемого элемента, следует выполнить его эскиз. В точности нанесения размеров изображений нет необходимости, главное – отразить форму элементов. Элементы непрямоугольной формы придется разбить на более простые фрагменты.

Удельный вес материала, из которого изготовлен элемент здания Y (кг/м3), определяется в СНиП II-3-79. В этом перечне может не оказаться некоторых современных видов строительных материалов. Величину их удельного веса можно выяснить на строительных сайтах интернета с описанием характеристик материалов.

В среднестатистическом здании бани в перечень учитываемых конструкций строения входят:

• стеновые конструкции с учетом их отделки;
• фундамент и цоколь;
• перекрытия потолочные;
• внутреннее оборудование;
• дверные конструкции;
• массивные отделочные материалы;
• материалы, применяемые для гидро- и теплоизоляции;
• стропильные элементы и кровельный материал.

Расчет можно упростить, взяв значения общего веса некоторых стандартных конструкций здания из строительных нормативных документов.

Подготовительные практические работы

Процесс подготовки продолжается разметкой территории. С помощью деревянных кольев, измерительного инструмента и верёвки необходимо сделать разметку территории с тщательными проверками и корректировками.

После разметки необходимо приступить к копке траншеи. Выполнить данный процесс можно своими руками при помощи обычной лопаты без специальной техники. При копке края траншеи должны быть расположены под небольшим углом для предотвращения осыпания стенок. Глубина траншеи определяется глубиной части основания в земле и толщиной подушки. Рекомендуется начинать работы по строительству мелкозаглублённого фундамента как можно быстрее после копки траншеи. Это делается для того, чтобы траншея не успела осыпаться или деформироваться под действием различных факторов. Желательно производить работы по копке траншей и заливке фундамента в периоды без осадков при температуре от +15 до +30 градусов.

Посмотрите видео с советами народных умельцев про простое строительство мелкозаглубленного фундамента:

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок

Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки

Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

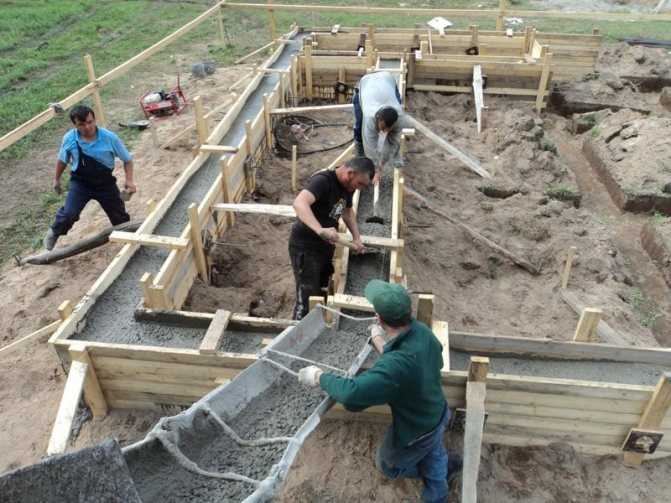

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Недостатки

В данном случае следует уделить больше внимания устройству отмостки вокруг здания

Из недостатков можно назвать только один: недостаточную прочность для построек на пучинистых грунтах. Как уже отмечалось выше, чтобы решить эту проблему, следует уделить больше внимания устройству отмостки вокруг здания. При необходимости можно провести дренажную систему под основанием фундамента, то есть проложить перед началом работ трубы с большим сечением и засыпать их песчано-щебневой смесью.

Еще один важный момент! Укладка мелкозаглубленного фундамента должна проводиться только на прогретом грунте и не требует усадки. Более того, здание на таком основании нужно возводить в течение короткого срока времени, не более 3-5 месяцев.

Теперь вы все знаете о том, как правильно происходит процесс заложения основы под небольшие строения, и можете приступать к работе!

Глубина залегания грунта с достаточной несущей способностью

Для надлежащего восприятия проектных нагрузок нижняя лопасть сваи (если речь идет о модификациях с двумя лопастями, подробнее о которых в статье Особенности расчета двухлопастных винтовых свай) должна закрепиться в грунте с достаточной несущей способностью. При этом мощность слоя плотного грунта под сваей, как правило, должна быть не менее 1 метра.

Согласно статистическим данным, грунтовые слои с достаточной несущей способностью, как правило, залегают с отметки 1,8 метра от поверхности земли. И только в 5-7% случаев они располагаются выше. То есть глубина заложения свайно-винтового фундамента не может составлять менее 1,8 метра.

Уровень залегания грунта с достаточной несущей способностью можно определить с помощью адаптированной под малоэтажное строительство процедуры – геолого-литологических изысканий (подробнее Экспресс-геология (геолого-литологические изыскания) и измерения коррозионной активности).

Экспресс-геология также позволяет определить:

тип, свойства грунта;

уровень залегания грунтовых вод;

сложные грунтовые условия;

потенциально опасные геологические объекты и процессы и т.д.

Чтобы в процессе погружения сваи структура основания нарушилась минимально, и не произошло снижение его несущей способности, нужно на этапе проектирования подобрать рациональную конфигурацию лопасти (больше информации в материале Ключевые принципы подбора параметров лопастей).

Глубина промерзания грунта

Некоторые грунты подвержены морозному пучению. Осенью поры такого основания начинают заполняться водой, а затем лед, образовавшийся при замерзании, начинает вытеснять его вверх (при кристаллизации вода увеличивается в объеме в среднем на 12%).

Если оставить нижнюю лопасть сваи в таком слое, то она неизбежно начнет подниматься вместе с основанием. Даже если конструкцию не выдернет из почвы, сооружение все равно сместится или деформируется. Это, возможно, будет незаметно глазу, но окна, двери неизбежно весной станут открываться и закрываться не так хорошо как осенью. И эта ситуация будет повторяться из года в год, вынуждая Вас бесконечно что-то подгонять или ремонтировать.

Это требование не означает, что Вы можете пренебречь необходимостью расположения лопасти в слое грунта с достаточной несущей способностью. Винтовой свае в этом случае следует пройти отметку нормативной глубины промерзания, после чего нужно продолжать завинчивание до тех пор, пока лопасть не закрепится в грунте с достаточной несущей способностью, а мощность слоя такого грунта под сваей не составит не менее 1 м, о чем мы уже говорили ранее.

Не забывайте, что за уровнем промерзания должна находиться именно лопасть сваи, а не острие конуса. К примеру, для свай компании ГлавФундамент это расстояние составляет 0,2 м. Следовательно, при расчете этот показатель должен суммироваться с остальными.

Расчет глубины свайного фундамента

Таким образом, можно вывести следующую формулу:

Глубина расположения лопасти + Уровень залегания грунта с достаточной несущей способностью/Уровень промерзания грунта = Глубина заложения фундамента

Центральные и южные регионы (Москва, Пенза, Санкт-Петербург, Краснодар, Ростов-на-Дону и т.д.): 0,2 м + 1,8 м (грунты с достаточной несущей способностью) = 2 м;

Урало-Поволжье (Екатеринбург, Ижевск, Йошкар-Ола, Казань, Киров, Магнитогорск, Набережные Челны, Нижний Новгород, Нижний Тагил, Оренбург, Пермь, Саратов, Уфа, Челябинск и т.д.): 0,2 м +1,8 м (грунты с достаточной несущей способностью и уровень промерзания) = 2 м;

Западная Сибирь (Барнаул, Кемерово, Красноярск, Новокузнецк, Новосибирск, Томск, Тюмень и т.д.): 0,2 м + 2,3 м (уровень промерзания) = 2,5 м;

Восточная Сибирь (Иркутск и т.д.): 0,2 м + 2,8 м (уровень промерзания) = 3 м.

Стоит учесть, что на Юге России глубина промерзания либо незначительна, либо отсутствует вовсе, но есть большая толща слабонесущего слоя чернозема. Рассчитывая длину свай в этом регионе также необходимо опираться, прежде всего, на уровень залегания грунта с достаточной несущей способностью.

Важные нюансы при возведении фундамента

При возведении подобного фундамента, важно соблюдать несколько правил, чтобы основание получилось надежным:

• Мелкозаглубленный фундамент необходимо защищать от осадков. Для этого нужно делать специальные водостоки.
• Когда фундамент уже залит, рекомендуется выполнить отмостку.
• При изготовлении бетонного раствора самостоятельно, нужно следить, чтобы все слои бетона были заложены сразу. Для этого, как правило, требуется огромное количество людей и техники.
• После заливки фундамента, его в обязательном порядке нужно накрыть пленкой, чтобы избежать возникновения трещин на его поверхности.
• Ни в коем случае нельзя экономить на качестве бетона.
• Не рекомендуется оставлять фундамент на зимование. Лучше всего строительство дома закончить к зимнему периоду.

Последовательность работ по строительству фундамента и их особенности

Формирование подушки

Схема монтажа ленточного мелкозаглубленного фундамента.

Ленточный фундамент своими руками требует откапывания траншей глубиной в полметра, шириной 60,0-80,0 см. После откапывания траншеи следует уплотнить грунт. Если мелкозаглубленный фундамент строится на пучинистом грунте, дедовский способ пропитывания водой уже не имеет смысла, без виброплиты здесь не обойтись.

По нормальному грунту она пойдет хорошо, а на смешанном встанет, и даже толкнуть ее будет невозможно в таком месте. На таком участке землю лучше заменить. Подушку на грунте из мелкого и пылеватого песка нужно защитить геотекстилем, чтобы не происходило заиления от материнского грунта. Материал будет служить защитой и от сорняков, прорастающих в подушку, и от проникновения воды.

Устройство мелкозаглубленного фундамента предусматривает создание подушки в ширину на 30 см больше, чем его ширина. Сначала сыплют песок, потом – 10-сантиметровый слой гравия, стелют рубероид (лучше на геотекстиль). Когда мелкозаглубленный фундамент требуется утеплить, лучше соорудить несъемную опалубку из пенополистирола.

Сооружение опалубки и опалубочные виды работ

Самым простым и дешевым вариантом изготовления опалубки считают сооружение ее из односторонне обструганных досок, которые несложно сбить в щиты требуемой величины. Для монтажа сколоченных щитов пользуются распорками и кольями для опор, вбиваемых по всему контуру ямы

Важно проверять горизонтальную и вертикальную расположенность каждого отдельно взятого щита. Изнутри опалубочные элементы гидроизолируют толем либо другим средством

Армирование ленты

Схема армирования мелкозаглубленного ленточного фундамента.

Армирование этого фундамента лучше делать следующим образом: по пять прутков арматуры в верхнем и нижнем поясе.

Здесь больше всего подойдет продольная арматура в 12 мм и поперечная на 20 мм.

Промежуток между продольными арматурами нужно выдерживать около 15 см. Углы армируют в этой ситуации внахлест, связывая их проволокой.

Для удобной расстановки арматуры для нее выполняют специальные подставки из отрезанных кусков пластиковых труб.

Заготовки из пластика в виде колец высотой 5,0 см вполне возможно напилить, используя домашнюю циркулярную пилу. После этого их расставляют на место будущей арматуры.

Заливание бетона

Марка бетона, которая идеально подходит для устройства мелкозаглубленного ленточного основания, – это бетон M200 B15 П4 F100. Саму заливку производят, используя специальное оборудование – бетононасос и миксер.

Лучше заготовить для заливки фундамента чуть больше, чем требуется. Возможным излишкам всегда можно найти применение, только нужно подумать об этом заранее, а также подготовить плитку.

При пучинистости грунта на участке выполненный фундамент следует обязательно нагрузить на зиму. При непучинистости грунта на участке фундамент мелкого заложения устраивают на специальной песочной подсыпке, выравнивающей основание. А при пучинистом грунте делают подушку из мелкого щебня, песка (гравелистого или крупного) и котельного шлака.

Определение величины заглубления

При строительстве дома возникает вопрос: как определить глубину заложения? Для заглубленного фундамента существует следующее правило: она должна быть на 20-30 см больше глубины промерзания и на 50-60 см меньше глубины расположения подземных вод. На выбор величины параметра мало влияют конструкционные и эксплуатационные нагрузки.

Мелкозаглубленный фундамент имеет заглубление порядка 35-50% от глубины промерзания. Этот вариант характерен для монолитной плиты в любом грунте, а также ленточного или столбчатого фундамента при строительстве на малопучинистых грунтах.

Расчет глубины фундамента проводится с учетом нагрузок от сооружения и несущей способности грунта. Глубина промерзания также вносит свои коррективы, но путем практических рекомендаций.

Формула для расчета

Как рассчитать глубину заложения фундамента под дом? Расчет осуществляется согласно СП 22.13330.2011 по формуле.

Формула расчета глубины промерзания

Н = Hi√Mt

• Н – глубина промерзания,
• Hi – нормативная глубина промерзания определенного типа грунта,
• Mt – среднемесячная минусовая температура в зимний период.

Значение Hi составляет:

• 23 см в глинах,
• 28 см в песчанике пылевого типа,
• 30 см в крупнозернистом песчанике,
• 34 см в каменистых грунтах.

Пример

Рассмотрим строительство сооружения на глиняных почвах и в Московском регионе. Для Москвы характерны средние температуры: декабрь – минус 10, январь – минус 16, февраль – минус 18⁰C. Тогда рассчитываем глубину промерзания:   Н= 0,23√(10+16+18)= 1,1 м.

Корректировка производится с учетом коэффициента влияния теплового режима сооружения m. Его значение устанавливает СНиП 2.02.01-83 и СП 25.13330 с учетом среднесуточных температур, поддерживаемых в помещении.

В указанных документах можно по таблице уточнить m для зданий с различным режимом проживания, разной конструкцией напольного перекрытия, с учетом наличия утеплений и подвала.

Для дома с утепленным цоколем в Московском регионе при среднесуточной температуре в помещении 10-12⁰C можно принять m=0,9.

Окончательно, расчетное промерзание составит: Н х m = 1,1 х 0,9 = 0,99 м.

Глубина заложения фундаментов в соответствии с требованиями таблицы 2 СНиП 2.02.01-83*

Далее необходимо учесть расположение подземных вод. Если они располагаются на глубине более 3 м, то глубина заложения фундамента должна быть не менее глубины промерзания.

С учетом рекомендаций принимает, заглубление равным Н+0,3 м, т.е. 1,3м. Эта глубина должна обеспечить надежность и долговечность ленточного или столбчатого фундамента.

Минимальные и максимальные значения

Для заглубленного фундамента минимальное заглубление равно глубине промерзания грунта, а максимальная глубина заложения фундамента не должна достигать грунтовых вод минимум на 0,5 м.

Минимальное заложение мелкозаглубленного фундамента устанавливает СНиП 22.13330.2011 с учетом промерзания в такой зависимости:

• непучинистые почвы с промерзанием до 2 м или слабопучинистые грунты с промерзанием до 1 м – глубина заложения фундамента составляет не менее 0,5 м;
• при промерзании указанных грунтов в пределах 2-3 и 1-1-1,5 м, соответственно – 0,75 м:
• при промерзании более 3 м и в пределах 1,5-2,5 м, соответственно, – 1 м;
• при промерзании слабопучинистых грунтов на глубину более 2,5 м – 1,5 м.

Температура внутри дома позволяет корректировать заглубление мелкозаглубленного фундамента.

Приведенные минимальные значения рассчитаны на одноэтажные строения. При возведении 2-х этажного сооружения их следует удвоить. Более высокие здания на мелкозаглубленном фундаменте не возводятся.

При строительстве на высокопрочных грунтах (скальные выходы, крупнообломочные грунты) фундамент предназначен лишь для перераспределения нагрузок равномерно по всей площади.

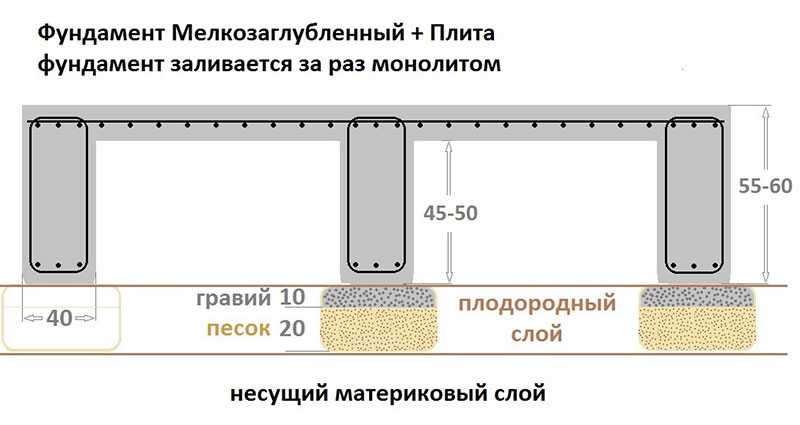

Минимальная глубина заложения фундамента составляет 0,3 м. Аналогично выбирается заглубление для монолитного плитного фундамента.

Пошаговая инструкция – фундамент своими руками

Толщина и высота ленты рассматриваемого основания, а также глубина ее заложения подбираются на основе анализа грунта, климатических условий местности и этажности возводимого дома. Не имея познаний в данной сфере, этот этап проектирования лучше доверить профессионалу. Существует немало нюансов и требований ГОСТов, которые обязательно необходимо соблюсти.

А вот создавать опору под свой дом по уже готовому проекту вполне можно и самостоятельно. Но чтобы не допустить ошибок, лучше всего делать ленточный фундамент самому с пошаговой инструкцией, которая приведена ниже. В ней описаны все тонкости строительства подобной конструкции для типового одноэтажного коттеджа.

Этапы работ

Первый этап – разметка и земляные работы. Независимо от глубины заложения подошва должна опираться на прочные пласты грунта. Это могут быть глины, супеси, каменистые наслоения либо суглинки. Обычно они скрыты под дерном и слоями обычной земли. Все это придется срыть и убрать, прежде чем начинать возводить основание дома.

Для разметки участка понадобятся колышки, рулетка и бечевка. Если грунт плотный, то из стенок вырытой траншеи получится отличная опалубка. Надо будет лишь нарастить ее потом сверху. Если же почва рыхлая и постоянно осыпается, то траншею придется копать несколько больше по ширине, чтобы внутри ямы можно было выставить опалубочные доски.

Второй этап – подготовка подушки. Дно выкопанной траншеи выравнивается песком и мелким гравием. Этот песчано-гравийный слой следует тщательно утрамбовать, поливая водой по мере насыпки. В высоту он должен получиться в пределах 10–30 см. Эта подушка служит для перераспределения и снижения точечных нагрузок на ленточный фундамент снизу при сезонном вспучивании грунта.

Третий этап – выставление опалубки. Здесь понадобятся бруски сечением от 30 до 40 мм и доски толщиной 15–20 мм либо ламинированное ДСП. Создаваемая для бетонного основания дома опалубка обязана будет впоследствии выдержать немалую массу заливаемого в нее бетона. Делать ее следует прочной и надежной. Если после заполнения бетонной смесью она разрушится, то все придется начинать заново.

Если грунтовые воды на стройплощадке залегают высоко, то железобетону потребуется гидроизоляция. Сверху на уровне цоколя дома она обычно делается обмазочной. А для защиты той части основания, что остается в земле следует в траншею по бокам и на дно уложить рубероид. Он надежно защитит бетон от избыточной влаги в почве на стадии его застывания и после.

Четвертый этап – укладка арматуры. Для армирования обычно применяют стальные стержни в 14–16 мм сечением и тонкую перевязочную проволоку. Скрепить арматуру также можно электросваркой. Но в этом случае необходим опыт работы со сварочным аппаратом и он сам. Плюс при выполнении сварки надо быть готовым к появлению в дальнейшем коррозии металла.

Внутри траншеи в итоге должен сформироваться каркас из арматуры с ячейками в 25–30 см. Причем укладывается он так, чтобы сталь со всех сторон оказалась закрыта заливаемым бетоном. В противном случае металл начнет неизбежно ржаветь, дом тогда долго точно не простоит.

Пятый этап – заливка бетона либо выкладка ФБС. Если фундамент для возводимого дома решено обустраивать по блочной технологии, то это сильно ускоряет процесс его строительства. Здесь не придется делать опалубку и ждать почти месяц до завершения схватывания бетона.
Однако опора на фундаментных блоках обойдется дороже, нежели монолитный аналог. Плюс для них придется траншею рыть большего размера по ширине. Для распределения нагрузок для нижнего ряда кладки ФБС делаются с расширяющимся основанием.
Если для устройства опоры выбран монолитный вариант, бетон следует заливать сразу по всей поверхности. Никаких разрывов по длине и никаких слоев по высоте. Монолит на то и монолит. Дом должен стоять на надежном основании.

При самостоятельной подготовки бетонной смеси надо смешать цемент, песок и щебень в пропорциях 1:3:3

Но лучше изначально заказать готовый раствор с маркой М300 и выше.

При заливке бетона крайне важно следить, чтобы внутри него не образовалось пустот. Для выполнения уплотнения есть специальные вибромашины

Однако можно также воспользоваться отрезком арматуры для протыкания залитой массы и выпускания из нее воздуха.

Шестой этап – гидроизоляция и отмостка. К гидроизоляционным работам разрешено приступать через 3–4 дня после заливки бетона. До полного его схватывания требуется порядка трех недель. Но обрабатывать мастикой пусть еще и не полностью застывший ленточный фундамент для дома можно уже начинать.

Также по всему периметру строения потребуется сделать отмостку для отвода дождевой воды подальше от его стен.
