Делаем фундамент на винтовых сваях своими руками

Установка и заливка набивных свай

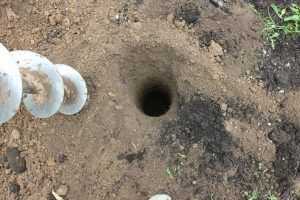

Скважины для набивных опор делают разными способами, в том числе такими, как бурение грунта, бурение с помощью вибромеханического оборудования, сверление с подачей под давлением глинистого раствора и посредством взрыва.

Бурение под опору производится как вручную, так и с помощью техники

Устройство набивных свай состоит из нескольких этапов:

• По всей площадке, отведенной под строительство дома, делают скважины буром. На дне ствола насыпают песок или песчано-гравийную смесь в объеме 1:1. Насыпной слой трамбуют до толщины около 150-200 мм. На подстилающий слой укладывают слой гидроизоляции (лист толи или другой материал).
• В обводненном грунте с помощью специального оборудования покрывают насыщенным глинистым раствором внутреннюю поверхность скважины. Это создает на поверхности шурфа водонепроницаемую «кору», которая предотвращает обрушение стенок.
• В готовую полость устанавливают арматурный каркас. При установке каркаса строго контролируют его вертикальность.

Отличия свайно-ленточной схемы фундамента

К недостаткам данной системы можно отнести следующее:

1. Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
2. При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
3. Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.

Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).

Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.

В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).

Такие случаи происходят при несоблюдении правил строительства. Во избежание подобных ситуаций устанавливается отмостка, используются более устойчивые опоры либо переделывается фундамент (на ростверковый).

Описание

Бетонный фундамент представляет собой самозатвердевающую смесь из вяжущего вещества, в качестве которого выступает цемент, гипс гидросиликат и другие материалы. Дополнительно в его состав входят гравий и песок в необходимых пропорциях, а также вода, которая позволяет превратить сухую смесь в густой раствор, чтобы заполнить вяжущему веществу пространство между мелкими частицами. По сравнению с другими основаниями бетонный фундамент имеет такие преимущества, как:

• равномерная усадка, исключающая трещины и деформацию всего сооружения;
• бетон (а в особенности железобетон) имеет самый большой срок службы по сравнению с остальными материалами;
• доступность и дешевизна материала и работ;
• уникальные свойства материала, которые можно менять непосредственно в процессе работы, позволяют воплотить в жизнь даже сложные архитекторские задумки.

Чем грозит неправильный расчет свайного поля

Ошибки при проектировании свайного поля – не соблюдение расстояния между опорами, глубины вкручивания – может привести к таким последствиям как:

• Чрезмерный расход опор.
• Неравномерная усадка различных частей свайного фундамента.
• Постепенное разрушение несущих стен, кровли.
• Повреждение коммуникаций (водопровода, канализации, газопровода) внутри задания.

Неправильно спроектированный и установленный бетонный фундамент на винтовых сваях в любом случае приведет к дополнительным расходам. И если при слишком частом расположении свай основание окажется хоть слишком дорогим, но при этом очень основательным, то при прочих ошибках фундамент будет ненадежным и непрочным, требующим реконструкции или демонтажа, с последующей установкой нового.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Виды

Существуют различные варианты конструкции свайного фундамента, обладающие собственной спецификой.

По материалу опор бывают:

• Деревянные. Используются ошкуренные бревна с заостренным концом. Самый древний вид свай, практически исчезнувший в настоящее время. Причинами этого стали недостатки древесины как строительного материала и наличие более прочных и долговечных вариантов. Изредка встречаются в частном строительстве как опоры для вспомогательных или хозяйственных построек.
• Металлические. Существует два вида металлических свай — винтовые и забивные. Винтовые сваи напоминают шурупы, которые вкручивают в грунт с помощью режущих спиралеобразных лопастей на заостренном наконечнике. Забивные сваи специально не производятся и представляют собой отрезки различных видов металлопроката — швеллера, двутавра, рельса и т.д. Обладают высокой прочностью, способны пластично изгибаться, сохраняя несущие способности. Недостаток — склонность к коррозии, сокращающей срок службы опор.
• Железобетонные. Существует два вида Ж/Б свай — забивные и набивные. Первые производятся в специализированных производственных условиях, имеют прочную конструкцию с напряженной продольной арматурой и устойчивы ко всем нагрузкам. Вторые изготавливаются прямо на площадке путем заполнения опалубки (водонепроницаемых труб), помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

• Сваи-стойки. Представляют собой опоры, находящиеся в жестком контакте с плотными слоями грунта. Глубина заложения стволов зависит от уровня залегания твердых пород.
• Висячие сваи. Не имеют опоры в нижней части ствола, используя лишь силу трения на боковых стенках и частичную опору на грунт. Существуют как забивные, так и набивные висячие сваи. Несущая способность зависит только от глубины погружения, у набивных она усиливается с помощью утолщения в нижней части скважины.

По конструкции:

• Забивные. Представляют собой монолитный стержень с заостренным концом, погружаемый при помощи механического воздействия на верхний торец.
• Набивные. Представляют собой бетонную отливку в заранее подготовленную скважину. Имеют меньшую несущую способность, чем забивные сваи, но могут быть изготовлены самостоятельно.
• Винтовые. Изготавливаются из трубы с заостренным наконечником и спиралеобразными лопастями. Могут быть установлены самостоятельно, хотя на практике это используется только для вспомогательных построек или сооружений.

ВАЖНО!
Все типы свай, независимо от конструкции или материала, способны эффективно работать на сложных или проблемных грунтах.

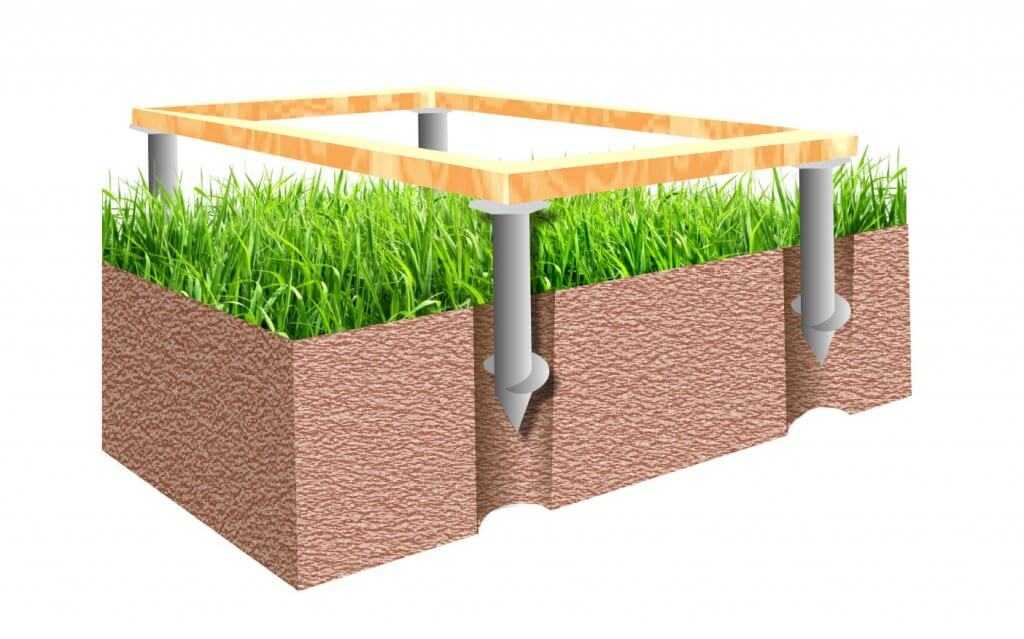

Конструкция фундамента на винтовых сваях

Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.

Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.

В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.

Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.

Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.

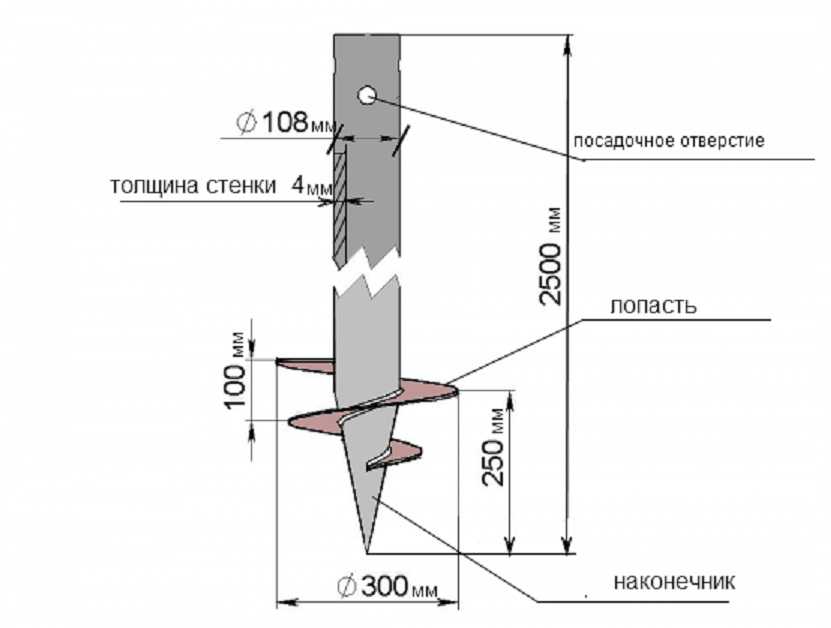

Стандартная винтовая свая имеет следующие характеристики:
— диаметр трубы – 100 – 300 мм;
— диаметр лопасти – 200 – 550 мм;
— длина трубы – 1500 – 9000 мм;
— толщина проката – 8 – 12 мм;
— толщина лопасти сваи – 3 – 10 мм;
— вертикальная нагрузка одной сваи – 1 – 30 тонн.

Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

• Лопата.
• Рулетка.
• Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
• Болгарка с отрезным кругом.
• Сварочный аппарат с электродами.
• Оголовки для используемого размера свай.
• Цемент и песок для изготовления бетона.
• Колышки для разметки.
• Лазерный уровень.
• Покрытие для металлических деталей, защита сварных швов.
• Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

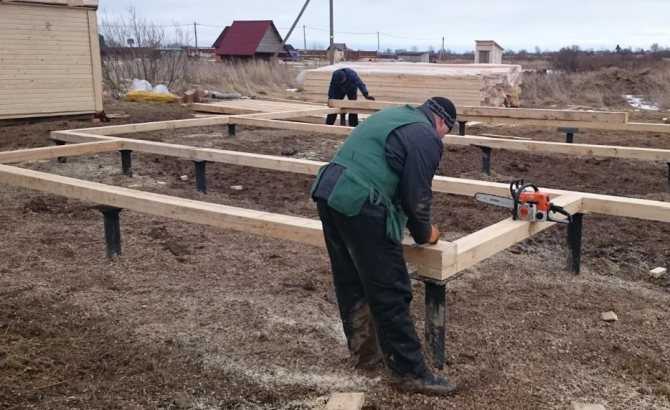

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Свайно-забивные фундаменты под ключ

Фундамент из железобетонных свай является распространенным конструктивным решением, целесообразным при строительстве на участке с неровным рельефом и неустойчивым грунтом. Заказ в строительной организации фундамента под ключ выгоден по многим причинам:

• Сроки. Выполнение работ и срок сдачи оговаривается в договоре.
• Разумные цены. В стоимость входит доставка опор к месту строительства и использование сваебойной машины. После установки и выравнивания опор можно сразу приступать к устройству ростверка.
• Условия. Работы по подготовке территории, разметке и забивке проводятся опытными специалистами, на чью работу предоставляется гарантия.

Опалубка для свайно-ростверкового фундамента Источник bel-dom-stroy.ru

Стоимость

Стоимость транспортировки и забивки опор нивелируются экономией материала и времени. Для дома площадью 200 м2 (Московский регион) цена на:

• Свайный фундамент. Установка свай — 380-400 тыс. руб., обвязка ростверком — от 750 тыс. руб., комплексный пакет (вместе с ж/б перекрытием) — от 1100 тыс. руб.
• Монолитный плитный. 1500-1600 тыс. руб.
• Ленточный. 1600-1750 тыс. руб.

Цена на забивку ж/б сваи зависит от ее размера:

• Сечение 0,2х0,2 м, длина 3 м — 6-7 тыс. руб.
• Длина 4 м — 7,5-8,3 тыс. руб.
• Длина 5 м — 8,5-9,5 тыс. руб.
• Длина 6 м — 9,5-11,5 тыс. руб.

О фундаменте с ростверком для частного дома на видео:

Этапы возведения

После заключения договора и определения параметров свайно-ростверкового фундамента начинаются полевые работы:

• Подготовка. Участок застройки выравнивается и очищается от мусора, подвозятся материалы.
• Разметка. Проектное положение опор выносится в натуру с помощью геодезических инструментов (теодолит, нивелир).
• Проба. Забивается пробная свая (оценивается грунт).

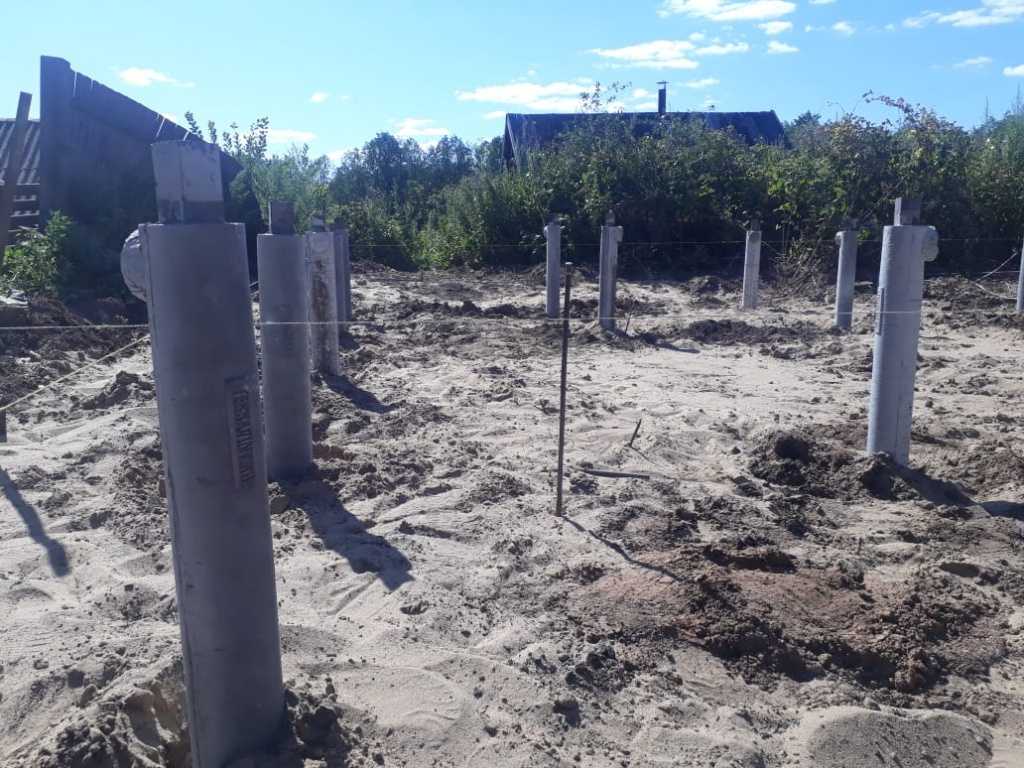

• Забивка. Забивные сваи для частного дома устанавливается в нужную точку, выводится в вертикальное положение и погружается в грунт на нужную глубину.

Обрезка установленных опор под один уровеньИсточник blog-potolok.ru

• Обрезка. Используя нивелир (прибора для измерения относительных высот) верхние части опор размечают по одной высоте и срезают.
• Обустройство ростверка. Вокруг опор собирается опалубка, в которой вяжется и закрепляется арматурный скелет; в подготовленную форму заливается бетон.

Профессиональное оборудование

Несколько десятилетий назад технология обустройства свайно-забивного фундамента была дорогой и громоздкой процедурой. Для загородных домов применялись альтернативные варианты — винтовые и буронабивные сваи, менее надежные и долговечные.

Грамотно рассчитанный фундамент способен выдержать многоеИсточник de.decorexpro.com

Появление в частном строительстве фундамента на ж/б забивных сваях позволило создавать надежные дома любого размера там, где раньше это было невозможно или затруднено. Фундамент на забивных сваях, обустроенный по современной технологии и с учетом характеристик грунта, способен служить надежной опорой для загородного дома любого типа.

Конструкция

Самые распространенные бетонные винтовые сваи состоит из следующих элементов:

• Тело (ствол) – центральная часть сваи, имеющая круглое поперечное сечение. В торце верхней части ствола выполнено прямоугольное или квадратное гнездо для специального ключа, используемого при ручном закручивании опоры.
• Винтовая лопасть – многовитковая рабочая часть опоры расположенная в ее нижней части. Эта часть сваи позволяет ей при закручивании преодолевать плотные слои почвы, обеспечивает надежное сцепление опоры с грунтом, придавая ей высокую несущую способность.
• Острый металлический наконечник — направляющая опоры, позволяющая сохранять ей вертикальное положение при вкручивании в грунт.

Рисунок 1. Конструкция винтовой опоры из бетона

Внутри тела опоры расположен цилиндрический арматурный каркас и профильная труба квадратного или прямоугольного сечения. Эти элементы предают свае жесткость и прочность на излом.

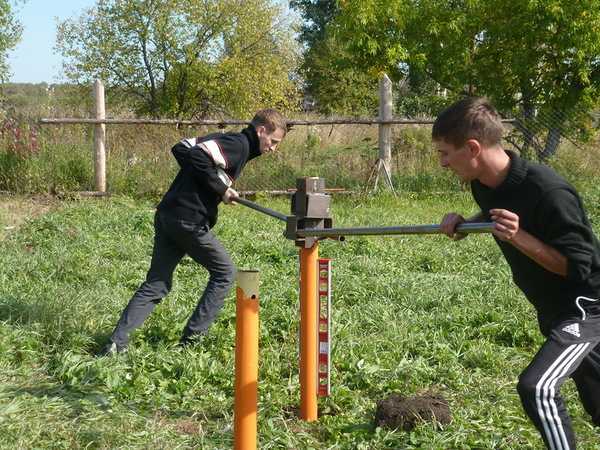

Ручное ввинчивание свай

Ввинчивание свай вручную

Самостоятельно можно ввинчивать сваи, не длиннее пяти метров в лёгкие грунты. Лучше этот процесс проделывать втроём. Два человека работают на рычагах, а один постоянно проверяет уровень по вертикали. Для каждой установки буром подготавливают углубления до одного метра. Можно и меньше. В подготовленное углубление ставят установку и проверяют вертикаль. По технологии, в верхней части каждой винтовой сваи предусмотрены отверстия. В эти отверстия вставляется лом с квадратной трубой.

Для того чтобы удобно было работать, труба должна быть около трёх метров. Получается рычаг, с помощью которого выполняют ввинчивание. Технология проста – выполняя круговые движения, устройство уходит вглубь. За один круг происходит продвижение на 20 см в землю.Обязательно в процессе ввинчивания постоянно проверяется уровень. Когда она упрётся в твёрдые породы, окончательно выравниваем по уровню. Погрешность перекоса составляет два градуса.

Какой бывает?

Несмотря на то что основным материалом фундамента является бетон, по своим конструкционным особенностям он делится на несколько видов.

• Столбчатый фундамент представляет собой бетонные прямые или винтовые сваи, которые помещаются в землю с помощью специально предназначенной для этого техники. Самым большим недостатком такого вида является невозможность устройства подвала в здании, а также необходимость дополнительного утепления.
• Ленточный фундамент – это непрерывная линия застывшего бетона, расположенная под всеми внешними и внутренними несущими стенами. При качественной тепло- и гидроизоляции такой фундамент позволяет устроить цокольный этаж в сооружении. Именно ленточный фундамент чаще всего сооружают своими руками, так как он не требует дорогостоящего оборудования и высоких навыков.

Кроме этого, фундамент из бетона делится на следующие типы:

бутобетонный – слой раствора покрывают прочным бутовым камнем;

Подготавливаем участок

Винтовые сваи неприхотливы к погодным условиям, поэтому эту технологию можно применять в любое время. Предварительно необходимо расчистить место под строение и отметить сигнальными флажками места, где проходят подземные кабели или трубопровод. Затем исследуем сам грунт. По каждому углу и на пересечении диагоналей с помощью бура выполняем проверочные отверстия глубиной до двух метров. Чем меньше диаметр бура, тем проще бурить.

Котлован под свайный фундамент

Участок пригоден для установки фундамента по данной технологии, если:

• в пробных отверстиях присутствует по всей глубине плотный грунт;
• мощность слоя составляет 0,7 м;
• не встречено никаких непреодолимых преград и подземных грунтовых вод.

Если эти условия не наблюдаются, то вид устройства фундамента лучше заменить. Но надо помнить о преимуществе технологии винтовых свай. Соорудить строение можно даже на холмах или в каких-либо других неудобных местах. Если устройство такого фундамента использовалось для временного пользования и свайные установки были не забетонированные, то их можно выкрутить и применить повторно.

Преимущества бетонных винтовых свай

Основными преимуществами винтовой бетонной сваи перед аналогами из металла являются следующие ее особенности:

• Долговечность – срок службы винтовой опоры составляет 80-100 лет.
• Устойчивость к коррозии – на покрытые слоем гидрофобного бетона металлические элементы опоры почвенный раствор (находящаяся в почвенных капиллярах влага с растворенными в ней минеральными веществами) не оказывает никакого влияния, не вызывая тем самым образование и развитие очагов коррозии.
• Высокая несущая способность – винтовая опора из бетона способна выдерживать вес до 10-12 тонн.
• Использование для возведения фундаментов на различных грунтах.
• Быстрота и всесезонность монтажа – винтовой фундамент из бетонных опор монтируется за 1-2 дня. При этом монтажные работы могут производиться, как в теплое время года, так и зимой.
• Доступная цена – стоимость таких свай значительно ниже, чем металлических оцинкованных аналогов.
• Возможность возведения стен сразу же после монтажа свайного фундамента.

Технология

Каждое конкретное решение свайного фундамента имеет свою технологию монтажа. В общем виде устройство свайного фундамента производится в следующей последовательности.

1. Подготовительные работы. Горизонтальная планировка участка, выноска в натуру осей, разметка местоположения свай.
2. Погружение свай в грунт. Производится согласно технологии для конкретного типа свай.
3. Обрубка концов недобитых свай, устройство свайного ростверка.

Технология устройства свайного фундамента для каждого типа свай описана выше. Следует отметить, что при выборе способа монтажа следует руководствоваться не только экономической целесообразностью, но и опытом проектирования в каждом регионе строительства. Местные проектные институты разработали типовые технологические карты, в которых содержится полная информация по технологии производства работ, составлены графики работы, а также спецификации требуемых машин, механизмов, оборудования и материалов.

Свайный фундамент может стать единственным приемлемым решением для слабонесущих грунтов и сложных геологических условий. В остальных случаях следует руководствоваться принципами экономической и технологической целесообразности. Устройство свайного фундамента может потребоваться для высотных зданий, ответственных или уникальных объектов. Такое решение позволяет повысить надежность основы постройки, предотвратить нежелательные деформации и перемещения.

Несмотря на технологическую сложность, в ряде случаев устройство свайного фундамента может быть экономически оправдано. Устройство свайного фундамента не требует больших объемов земляных и бетонных работ, возведение можно проводить в зимнее время без дополнительных мероприятий. Применение свай может сократить срок выполнения работ. Яркий тому пример – возведение фундаментов коттеджей с применением металлических винтовых свай.

К преимуществам свайного фундамента следует отнести:

• возможность устройства в особых геологических и климатических условиях;
• высокая надежность и стабильность фундамента;
• небольшой объем земляных и бетонных работ;
• большое количество разнообразных конструктивных и технологических решений.

Однако свайный фундамент имеет ряд недостатков, связанных в основном со сложностью технологии возведения. Среди них:

• потребность в специальных машинах и механизмах;
• требуется квалифицированный персонал;
• существует значительная вероятность возникновения непредвиденных трудностей на стадии возведения.

Также следует отметить, что в большинстве случаев стоимость свайного фундамента будет выше, чем аналогичных фундаментов мелкого заложения.

Заливка свай с применением обсадных труб

Монтаж обсадной трубы для последующей заливки необходимо производить осторожно

В почвах с небольшой несущей способностью набивные опоры под дом делают с помощью обсадных труб. Сначала бурят скважину, затем в полученный ствол опускают сегменты обсадной трубы. Погружение отдельных частей трубы производят специальным гидравлическим оборудованием (домкратами).

Если свайную опору решено делать с уширенным основанием, то его делают срезанием слоя грунта специальным механическим ножом или расширяют дно шурфа взрывом. Уширенное основание свайной опоры значительно влияет на увеличение несущей способности опоры.

После устройства подстилающего слоя и укладки гидроизоляции производят установку собранного арматурного каркаса. Заливку раствором делают послойно с уплотнением каждого слоя электрическим вибратором. По мере заливки бетоном и его твердением части обсадного ствола демонтируют.

Сфера применения

Бетонная винтовая свая – универсальная опора для фундамента, широко применяемая в следующих сферах:

• Частное малоэтажное загородное домостроение – строительство коттеджей, деревянных дачных домиков, бань, летних кухонь,веранд,беседок.
• Возведение ленточных и монолитных (плитных) оснований на участках со сложным рельефом.
• Строительство промышленных объектов – арочных ангаров, складов, теплиц, линий электропередач, вышек сотовой связи.
• Монтаж фундаментов для заборов, различных ограждений, рекламных и декоративных конструкций (рекламных щитов, билболордов, мачт флагштоков).
• Строительство сельскохозяйственных объектов – зерноскладов, молочно-товарных ферм, сушильных комплексов.
• Монтаж свайных фундаментов пирсов, причалов, набережных.

Рисунок 2. Свайное поле из винтовых бетонных опор

Также винтовые опоры широко применяются при реконструкции утративших свою несущую способность старых оснований – бетонные сваи данного вида благодаря простому и быстрому монтажу позволяют усилить или полностью заменить старый фундамент новым, более надежным, устойчивым и прочным.
