Утепленная шведская плита, достоинства и недостатки

Минусы

Шведский фундамент имеет свои отрицательные стороны:

• высокая цена, требовательность монтажа, обусловленная сложностью конструкции плиты, соблюдением технологии её закладки;
• небольшая высота фундамента в 300-400 метров в среднем;
• повышенные требования к закладке. Поверхность, на которую можно монтировать УШП, должна быть максимально ровной без серьёзных перепадов высот. Часто требуется предварительное выравнивание;
• невозможность строительства подвального помещения с использованием данного фундамента;
• сложность ремонта или замены инженерных коммуникаций, т.к. они прокладываются внутри изделия.

Развитие технологии: методики, материалы, комплектующие

На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».

За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.

Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.

К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры

Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения

Опалубка для УШП

Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.

устройство УШП с ипользованием плит ПЕНОПЛЭКС

Фундамент «плита шведская» — назначение и область применения

Задумываясь о конструкции фундаментной основы, большинство застройщиков выбирают между ленточной, плитной и свайной конструкциями. Однако современные строительные методы и инновационные технологии позволяют соорудить принципиально новый фундамент. Плита шведская представляет собой мелкозаглубленную основу плитного типа, изготовленную из бетона и усиленную арматурным каркасом.

Шведская фундаментная плита представляет многослойную конструкцию. Сооружение в виде своеобразного сэндвича позволяет ускорить строительный цикл и решить комплекс важных задач:

Утепленная шведская плита (УШП) – современная и сложная конструкция фундамента

• эффективно утеплить монолитную плиту фундаментной основы;
• расположить электрокабеля, водопроводные трубы и канализационные сети;
• предотвратить возможную деформацию основания;
• поддержать комфортную температуру в помещении за счет обогрева пола;
• создать надежную основу, предназначенную для укладки декоративного покрытия.

Особенности конструкции и запас прочности монолитной плиты позволяют выполнять строительство зданий различного типа:

• бревенчатых построек;
• домов из бруса;
• каркасных строений;
• панельных домов;
• построек из кирпича и пористых бетонных блоков.

Применение легких строительных материалов позволяет возводить на теплой плите здания, предельная этажность которых составляет 3 этажа. Шведская плита сооружается после выполнения теплотехнических расчетов, а также проектных мероприятий, учитывающих нагрузку от массы строения и особенности почвы

Важно правильно подобрать стройматериалы, из которых возводятся стены, потолок и пол. Электроприборы совместно с внутренними коммуникациями размещаются в соответствии с проектной документацией

Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой)

Теплый фундамент в виде плиты представляет собой сложную конструкцию, возведение которой связано с повышенным объемом расходов. Принимая решение построить утепленную шведскую плиту УШП с использованием современного утеплителя, следует тщательно оценить все факторы.

Многослойной конструкции отдают предпочтение в определенных случаях:

• при расположении объекта строительства на проблемных грунтах;
• при строительстве зданий высотой коробки до 10 м;
• при расположении вблизи нулевой отметки грунтовых вод.

Коротко о главном

Монтаж шведской плиты является серьёзным и сложным проектом. Его разработку и последующую реализацию можно доверить только профессионалам. Выполнение анализа грунта и всех расчётов самостоятельно, без опыта в этой области, приведёт к фатальным ошибкам, которые не всегда возможно исправить.

Поскольку полученный фундамент уже нельзя будет переделать, необходимо использовать только предельно качественные материалы для его закладки. Весь спрятанный внутри плиты трубопровод должен иметь каналы с выходом на поверхность для возможности прочистки засоров. А материалами для тёплого пола могут стать только те, у которых есть сертификат на долголетнюю работу.

Особенности конструкции

Испытания монолитная фундаментная основа проходила на Скандинавском полуострове, потом долгое время применялась в северо-западных регионах Европы. На сегодняшний день многое изменилось, популярность УШП значительно возросла, технологию устройства фундамента из шведских плит стали активно осваивать в России.

Находящийся под плитами утеплительный слой надежно защищает почву от промерзаний, минимизируя негативные последствия. Эксплуатируя такое основание, можно оставаться спокойным – оно не подвергается деформированию и не дает трещин в сильные морозы.

Итак, фундамент УШП – что это такое? Если представить себе фундамент из шведских плит в разрезе, то получится пирог, основу которого составит железобетонная плита, состоящая из:

• дренажа в виде гравийно-щебневой подушки;
• гидроизоляционной прослойки из геотекстильного материала;
• утеплительного слоя;
• арматурного каркаса;
• коммуникационных линий.

Толщина фундаментной плиты определяется с учетом этажности объекта и типа почвенного состава. Под несущие конструкции и колонны устраиваются ребра жесткости.

Конструкция плиты

УШП-фундамент как таковой – это достаточно сложная конструкция, внешне напоминающая пирог из нескольких слоев, каркасом которого является монолитная плита.

Помимо этого, в состав основания также входят следующие элементы:

• дренажный слой в виде специальной подушки из гравия и щебня;
• прокладка из особого матерчатого материала (геотекстиля), отделяющая слой дренажа от грунта;
• гидроизоляция, защищающая плиту монолита от подземных вод;
• слой теплоизоляции, укладываемый по ее центру и краям, что исключает возможность образования мостиков холода.

Слой дренажа (смотрите фото разреза УШП) одновременно выполняет функцию демпфера, компенсирующего почвенные колебания при замерзании и весеннем оттаивании грунта.

Сам каркас шведской плиты сваривается из толстых стальных заготовок, обеспечивающих монолитному фундаменту требуемую прочность и устойчивость к деформирующим нагрузкам. Все необходимые инженерные коммуникации на этапе монтажа прокладываются в полостях монолита непосредственно перед его заливкой.

Толщина бетонной плиты подбирается с учетом этажности возводимого здания и качества грунта в месте застройки. С целью увеличения жесткости под несущими стенами и опорными колоннами в ней предусмотрены специальные утолщения (ребра).

При выборе толщины УШП (в случае ее самостоятельного изготовления) специалисты советуют прибегнуть к помощи профессиональных проектировщиков, способных учесть все нюансы конструкции.

При расчете параметров обязательно учитываются состояние грунта и марка используемого раствора, а также другие характеристики, обеспечивающие требуемую надежность.

Недостаточно мощное основание может не выдержать нагрузки и расколоться под весом строения, а слишком массивное потребует больших материальных затрат. Средняя толщина такой плиты выбирается в пределах от 15 до 35 сантиметров.

Прокладка коммуникаций

Строительство УШП проводится таким образом, чтобы в плите остались все необходимые коммуникации или каналы для их прокладки. Чтобы ничего не упустить из виду, вот максимально перечень того, что может быть скрыто в толще бетона:

1. Трубки или нагревательный кабель тёплого пола;
2. Ввод воды в дом;
3. Сточные каналы с выходом в санузлах и местах расположения стояков;
4. Водопроводные отводы для хозяйственных нужд;
5. Вводной электрический кабель в защитной оболочке или только оболочка с кордом для протяжки;
6. Выводы электричества для уличного освещения и хозяйственных нужд;
7. 2–3 запасных канала для протяжки линий связи или дополнительных кабелей.

Необходимо учитывать, что скрытая прокладка коммуникаций при размещении узлов учета внутри здания может требовать оформления акта скрытых работ. Чтобы при заливке коммуникации не могли быть повреждены, их прокладывают исключительно внутри жестких оболочек, наиболее бюджетный пример которых — технические ПНД трубы из вторсырья. Чтобы трубы не сдавило массой бетона, их глушат и врезают золотниковые клапаны для накачки воздуха под давлением 3–3,5 атм.

Основные преимущества

Технология, созданная в Швеции, собрала вместе несколько инноваций, которые эффективно решают проблемы с энергосбережением. Разработка набирает популярность за рубежом. Например, в Эстонии все новостройки возводятся только по таким проектам. Но и наши отечественные строители начинают активно перенимать опыт скандинавов.

Строительные инновации выбирают по множеству причин:

• Они выручают там, где присутствуют слабые или проблемные почвы, а также близко расположены грунтовые воды.
• Сокращают расходы и время на строительство, поскольку инженерные коммуникации монтируются в плиту или под неё.
• Теплоизоляция под фундаментом не позволяет деформироваться грунту при температурах ниже нулевой отметки.
• Поскольку завершающим процессом является шлифовка бетонной поверхности, то по её окончании можно сразу приступать к укладке напольного покрытия.
• В последний слой плиты монтируется система тёплого пола. И это, вместе с утеплением фундамента, значительно сокращает будущие расходы по отоплению помещений.

Тёплый пол в шведской плитеИсточник fathershouse.ru

• Для надёжной защиты от разрушающего воздействия влаги насыпается песчано-гравийная подушка, выполняется дренаж УШП и укладывается качественная гидроизоляция.
• Многослойная конструкция с элементами теплоизоляции и отопительной системой в полу не позволяет повышаться влажности в помещении. Поэтому можно не опасаться появления плесени и грибка даже при высокой концентрации воды в почве.
• Монолитная конструкция плиты, которая имеет армирование и ребра жёсткости, обладает большой несущей способностью. И если не планировать возведения многоэтажного здания, то выбор материалов для стен и перекрытий совершенно не ограничивается.
• Для возведения утеплённого основания не требуется привлечение большегрузной техники и автокрана. Все материалы подвозятся небольшими партиями и используются по своей очерёдности.

Инженерами подсчитано, что при тщательном соблюдении всех требований укладки основания и будущей стабильной работе отопления в доме, все энергозатраты сокращаются минимум на одну треть от обычного. А выполнение нескольких задач одновременно позволяет завершить строительство фундамента максимум за 10 дней. Но это при условии, что работой занимается опытная и слаженная бригада профессионалов.

Утеплённая шведская плитаИсточник poly-betonnye.ru

Достоинства плиты

Строительство здания на основе УШП имеет следующие преимущества:

1. Инженерные сети жизнеобеспечения прокладываются либо в самой плите, либо под ней. В результате отпадает необходимость устройства цокольного или подвального этажа для размещения коммуникаций, проведения работ по утеплению и защите трубопроводов и кабелей, что сокращает расходы на строительство.
2. Один из слоев фундамента – теплоизоляция. Ее наличие предупреждает наступление сезонной цикличности эксплуатации (заморозка – оттаивание).
3. Широкое использование гидроизоляционных материалов защищает ограждающие конструкции от проникновения влаги, что увеличивает их срок эксплуатации и теплоудерживающую способность.
4. Применение гидроизоляционных материалов, дренажа, песчано-гравийной «подушки» полностью исключают разрушающее воздействие влаги на фундамент.
5. За счёт утепления по шведской технологии и обустройства водяной системы «теплый пол» существенно снижаются эксплуатационные расходы на отопление.
6. Монолитность конструкции, надежное армирование, запроектированные ребра жесткости обеспечивают большую несущую способность, не создают ограничений по технологии строительства здания, применению различных строительных материалов для возведения стен, перекрытий, кровли.
7. Выравнивание бетонного основания с последующей шлифовкой делает возможным не проводить обустройство чистовой отделки пола 1-го этажа перед укладкой отделочных материалов, что экономит деньги и время.
8. Необходимые для создания УШП материалы поставляются на место строительства малыми партиями, их использование не требует задействование подъемных кранов и большегрузных автомобилей;
9. Прокладка инженерных сетей и устройство основания проводится в рамках одной технологической операции, что сокращает время строительства.

Как сделать опалубку под фундамент

Когда место под фундамент полностью размечено и подготовлено, можно смело приступить к сборке опалубки. Лучше всего для неё использовать обзольную доску, так как стоимость её минимальна. Отлично подойдет толщина 25 мм. Впоследствии такую древесину можно использоваться на дрова – для бани или же камина.

Из досок необходимо изготовить специальные щиты, которые в дальнейшем будут соединяться. На выходе должен получиться большой короб, внутри которого будет располагаться будущей фундамент. По ширине длину щита нужно сделать равной ширине фундамента. По длине следует сделать припуск, величина которого составляет 2 – 4 см. Это позволит при помощи гвоздей плотно сколотить короб.

Когда щиты готовы, следует закрепить их к металлическим трубам, забитым с внешней стороны. Это позволит избежать вероятности падения. После завершения данной операции следует выстелить деревянные щиты рубероидом. Длина рулона рубероида обычно составляет 15 м, ширина – 1 м. Чтобы не испытывать затруднений с его резкой, можно распилить ножовкой рулон пополам. (рис. 2)

Изготовление опалубки для фундамента плиты

Что такое УШП?

УШП фундамент — прочный железобетонный монолит, укладываемый на слой теплоизолирующего материала. Эта технология была изобретена и опробована в суровых климатических условиях Скандинавии, где отлично проявила себя. Поскольку отечественный климат не слишком отличается, то шведская плита нашла применение и в России.

В основе шведского фундамента лежит бетонный монолит, равномерно распределяющий давление на поверхность грунта. Расположенный под ним слой утеплителя защищает от промерзания, поэтому он не вспучивается при морозах, не осаживается при оттепелях. Теплоизоляция делает основание надежным, оно не растрескивается весь срок эксплуатации здания, гарантирует гидроизоляцию и прочную опору для стен.

Фундамент УШП имеет небольшую глубину, поэтому его можно применять в сложных условиях:

• при повышенном уровне грунтовых вод;
• на рыхлых, мягких и сыпучих грунтах;
• на ненадежных основаниях, которые могут сдвигаться или вспучиваться.

Что это такое и где применяется

Фундамент, изобретенный в Швеции, считается уникальным видом основания со специфической многослойной структурой. Объединяет системы гидроизоляции, утепления и обогрева, обеспечивает необходимый комфорт проживания.

Технология монтажа – это формирование монолитного фундамента УШП с утеплением по всей площади и периметру основания. Заливка влагостойкой основы практикуется:

• при возведении построек со сторонами не более 15 метров;
• когда используется технология фахверк;
• если планируется водяная система обогрева пола (тепловые магистрали прокладывают внутри);
• для кирпичной либо блочной стеновой кладки малоэтажных домов, панельных, щитовых каркасных построек;
• под бревенчатые срубы, каркасы из бруса.

Утепленная шведская плита устанавливается на участках с высоким уровнем залегания грунтовых вод, где грунт обладает необходимой несущей способностью.

Закладку фундаментов выполняют неглубоко, пенополистирол надежно защищает бетон от промерзания. Многослойный пирог с бетонной подошвой устойчив на песчаной, глинистой, пористой торфяной почве. Конструкция, усиленная металлом, легко выдерживает невысокие постройки.

Плюсы и минусы утепленной фундаментной конструкции

Применение фундаментов малого заглубления является наиболее перспективным направлением развития малоэтажного строительства. Применение современных строительных материалов и технологий позволило в значительно степени уменьшить общий вес возводимых зданий.

Это все и привело к возможности разработки и внедрения новой технологии утепленного фундамента зданий. После 10 лет эксплуатации первых построенных домов, строительное сообщество смогло убедиться, что утепленные финские плиты хорошо показали себя на практике в вопросах эксплуатационной устойчивости, энергосбережения и создания комфортных условий.

К основным преимуществам этого типа фундаментных оснований специалисты относят:

• простое и недорогое решение вопроса снижения потерь тепла;
• высокую энергоэффективность конструкции, лишь немного уступающей теплой шведской плите;
• хорошую адаптацию к изменению нагрузок и устройству инженерных коммуникаций;
• выполнение работ с небольшим количеством рабочих;
• последовательное выполнение рабочих операций, допускающее устройство теплого пола и стяжки после возведения стен и монтажа кровли;
• возможность применения фундаментной конструкции на любых типах почвы и при высоком уровне грунтовых вод.

К недостаткам относят достаточно большой объем земляных работ и недостаточно эффективную работу систем отопления с традиционными радиаторами.

Что это такое?

УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.

Закладку плит выполняют неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме этого, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей

Также стоит отметить, что УШП-фундамент никогда не дает усадки – это очень важно при строительстве зданий на участках с проблемным грунтом

Шведские плиты отличаются от обычных многослойных конструкций тем, что существенно снижают затраты на возведение основания. Такие элементы могут применяться, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.

Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.

Когда постройка осуществляется на проблемной почве, то это тоже повод для использования УШП-технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет сооружать дома на грунте с повышенной концентрацией торфа, глины и песка.

Для строительства многоэтажных зданий, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. УШП-плиты обеспечивают устойчивость каркасов, а также укрепляют бревенчатые срубы и строения из пустотелых панелей.

Технология утепленной шведской плиты на примере фирмы Dorocell

Около 10 лет назад первые отечественные энтузиасты — застройщики пользовались типовыми проектами именно этой компании. По определению Dorocell, оптимальным энергоэффективным фундаментом для малоэтажного домостроения является высококачественная монолитная бетонная плита с ребрами жесткости, внешней термоизоляцией и встроенным подогревом.

Схема технологии устройства утеплённой шведской плиты УШП с использованием материалов Технониколь

Термоизоляция, представляя из себя своеобразное «корыто» для заливки бетона, служит естественной несъемной опалубкой.

Принципиальная схема УШП в разрезе

Приведем детальный обзор фундамента утепленной шведской плиты:

1. Опалубка из полистирола ПСБ-С собирается на утрамбованной песчано-щебневой подсыпке. На дне постели засыпки выполнены уклоны и установлена дренажная труба.
2. Опалубка высотой 400 мм состоит из плит толщиной 100 мм и образует по периметру прямоугольные пазы сечением 400×200 для образования ребер жесткости и постель для заливки основной плиты толщиной 100 мм.
3. Армирование ребер выполняется в двух поясах профилем переменного сечения диаметром 8 — 12 мм. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм.
4. В плиту пола замуровываются трубопроводы системы отопления. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм, укладываемой поверх труб теплого пола.
5. Кроме теплого пола бетоном заливаются и другие коммуникации — водопровод, канализация, электрическая разводка по комнатам.
6. Утепление отмостки осуществляется по периметру фундамента 70-миллиметровыми плитами ПСБ-С, примыкающими снаружи к полистирольной опалубке на глубине ее контакта с подсыпкой.

Юбка теплоизоляции вокруг фундаментной плиты предохраняет от промерзания

Описанная схема соответствует нагрузке, образуемой двухэтажным домом с несущими стенами из ячеистого бетона, а также климатическим условиям с индексом мороза 4000 — 8000. Увеличение нагрузки требует увеличения сечения ребер жесткости, а более суровый температурный режим — добавления одного или двух дополнительных слоев утеплителя.

материале по ссылке.

Потенциальные проблемы, возможности их предотвращения

Проведя анализ отзывов от пользователей, экспертов-застройщиков, можно указать на несколько затруднений при выборе УШП:

Стоимость, часто превышающая цену ленточного фундамента. Решение — выбор честного подрядчика, самостоятельная организация работ.

Реальная стоимость 1 кв. метра УШП (с доставкой, установкой) легко просчитывается — не более 3 тысяч (по состоянию цен на начало октября 2019 года). Подрядчики берут 7-12 тысяч, грабят доверчивых домохозяев.

Материал гильз — пластиковая труба, диаметром на 30-40% больше трубы, кабеля коммуникации, толщина стенки гильзы — 3-4 мм.

• Риск повреждения теплого пола не больше, чем в доме с ленточным фундаментом, где установлена аналогичная система отопления. Нужно иметь точные планы расположения в толще пола труб, руководствоваться ими при строительно-ремонтных работах (установке сантехники, дверных косяков, встроенной мебели).
• Необходимость постоянного отопления в холодные сезоны — в отличие от традиционных фундаментов, которые не страдают при вымораживании дома, УШП требуется постоянный подогрев (иначе начнется проседание участков плиты). Но обходится на 20-30% дешевле (система теплого пола, эффективная теплоизоляция фундамента, отсутствие «холодного плинтуса», термошвов), настолько ли часто требуется полностью оставлять жилой дом. Решение — применять очень экономные высокоавтоматизированные отопительные системы (например, пиролизные котлы на пеллетах, солнечные коллекторы), не использовать для часто оставляемых надолго строений (вроде дач).
• Низкие вертикальные значения прочности. На фундаменте из УШП можно возвести одноэтажный дом из керамического кирпича, 2-3 этажа каркасного, из пенобетонных блоков. Проблемы с прочностью возникнут, если превысить значения.

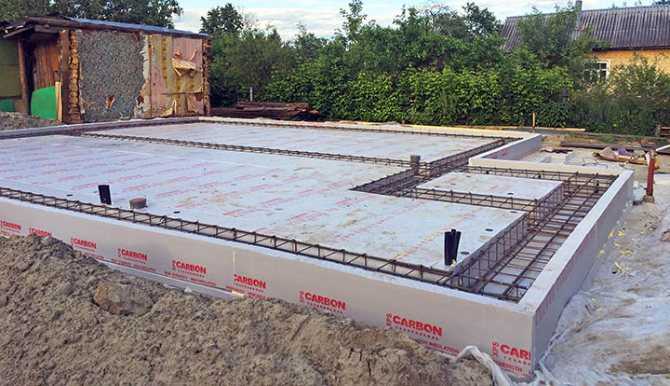

Выборка котлована, установка опалубки, начало заливки бетона

Фундамент монолитная плита: особенности конструкции и принципы монтажа

Частные застройщики, при выборе фундаментного основания для дома или хозяйственных построек, отдают предпочтение ленточной конструкции как надежному, экономичному и простому в исполнении варианту.

Но в ряде случаев единственно возможным решением становится фундамент монолитная плита. Такое фундаментное основание требуется при строительстве на песчаном грунте, на твердых и пластичных суглинках, пластичной глине.

Конструкция может оказаться востребована и при возведении постройки на твердых и пластичных супесях, твердых глинах.

Плитное основание является «плавающим» — оно не оказывает сопротивления подвижкам грунта и не гасит их.

Поэтому, вопреки распространенному мнению, конструкция данного типа не подходит для грунтов с сильным пучением или топких – на грунтах II категории велик риск полной или частичной просадки здания под собственным весом. Фундамент из железобетонной плиты рассчитан на использование только на просадочных грунтах I категории.

Особенности «пирога» плитного фундамента

Фундаментное основание плитного типа не требует заглубления – его способность «плавать» и противостоять силам морозного пучения в полной мере проявляется именно при поверхностном заложении.

Базовый вариант пирога фундамента представлен на иллюстрации:

Пласты фундамента снизу вверх:

1. Уплотненный грунт – дно подготовленного котлована.
2. Подушка – выполняется из песка или смеси песка с гравием, щебня. Засыпается послойно, разравнивается и трамбуется. Подушка гасит колебания грунта, снижает интенсивность воздействия нагрузок снизу на фундаментное основание.
3. Геотекстиль. Полотно дорнита уберегает подушку от заиливания, армирует ее. Геотекстиль дополнительно может укладываться на дне котлована, между слоями песка и щебня для увеличения прочности пирога.
4. Подбетонка. Тонкий выравнивающий слой бетона поверх подушки помогает качественно гидроизолировать фундамент и правильно установить армирующий каркас.
5. Гидроизоляция. Водонепроницаемый материал уберегает фундаментную плиту из железобетона от проникновения влаги из грунта. Гидроизоляция монолитной плиты фундамента традиционно выполняется из двух и более слоев рулонного битумного материала.
6. Бетонная плита. Собственно, сам фундамент, толщина которого зависит от величины нагрузок на основание.
7. Арматурный каркас. Армирование увеличивает прочность монолитной конструкции, принимает на себя нагрузки на растяжение-сжатие, препятствуя растрескиванию бетона.

Разновидности плитного фундамента

Существует несколько вариантов исполнения плиты для фундамента. Чаще всего это монолитная плита, толщина которой одинакова по всей площади.

К преимуществам такого основания можно отнести простоту монтажа, недостатком является близкое расположение верхнего края к поверхности грунта – в этом случае основание стен может быть подвержено воздействию влаги, что вредит строительным конструкциям.

Чтобы край плиты располагался выше над поверхностью грунта не стоит увеличивать ее толщину – это существенно отразится на стоимости фундаментного основания. Более практичным вариантом станет обустройство плиты с ребрами жесткости.

УШП фундамент – чем вызвана необходимость его обустройства

Несмотря на освоение новых нефтяных месторождений, увеличение объемов добычи твердого топлива и природного газа, цены на указанные энергоносители постоянно растут. Резкое возрастание стоимости невозобновляемых источников энергии затронуло строительную сферу, послужило толчком к созданию энергонезависимых строений. Для уменьшения теплопотерь недостаточно теплоизолировать стены, крышу, оконные проемы. Требуется новый подход.

Плиты при закладке располагают по размеру в зависимости от месторасположения

Он реализован в утепленной шведской плите, которая позволяет:

• минимизировать потери тепловой энергии;
• создать благоприятные условия проживания;
• предотвратить образование сырости, развитие плесени.

Именно с этими моментами связана целесообразность его возведения. Конструктивные особенности УШП фундамента позволяют обеспечить в помещении комфортную температуру, не насыщая дом дорогостоящим оборудованием для обогрева. Утепленная шведская плита гармонично вписывается в концепцию энергосберегающего строения с уменьшенным объемом потребления энергии.

Расчет плитных фундаментов

Стандартная конструкция УШП основания состоит из арматуры, утеплителя и бетона

Особенность расчета плитных фундаментов и их оснований заключается в возможности последовательного выполнения по мере возведения сооружения, т. е. по фактическим нагрузкам и воздействиям. Для этих целей написаны специальные программы расчета, позволяющие ускорить вычисление и упростить проектирование.

Можно попробовать спроектировать самому, не прибегая к услугам специализированных организаций. На помощь придет упомянутое Руководство по ТФМЗ.

Здесь используется два варианта закладки фундаментов: для отапливаемых и неотапливаемых зданий. Глубина заложения составляет 0,4 м и 0,3 м соответственно. Для предотвращения вспучиваний существует несколько методов укладки плит ПЕНОПЛЭКС, что позволит уменьшить глубину сезонного промерзания грунтов.

При этом проводятся работы по обустройству:

• грунтовой подушки из не пучинистых материалов (песок, щебень, гравий, шлак и др.).
• дренажа по всему периметру здания.
• отмостки.

Согласно Руководству предусмотрены варианты укладки утеплителя для отапливаемых и не отапливаемых зданий, а также сооружений с переменным режимом отопления.

Плюсы характерные для обоих типов фундамента

+ Высокая энергоэффективность, инерционность отопления, что важно для каркасных домов

+ Отсутствие подпольного пространства, не требует обслуживания на протяжении всего срока службы

+ Комфортный микроклимат дома, отсутствие конвекционных потоков и высокотемпературных источников тепла

УШП плюсы

+ высокая энергоэффективность

+ высокая степень готовности инженерных коммуникаций

+ готовый нулевой уровень здания

+ удобство последующих работ по монтажу каркаса дома

+ экономный расход бетона при сравнении с другими плитными фундаментами

УШП минусы

— не высокий цоколь

— технологическая сложность исполнения

— значительный расход на подготовку пятна застройки при большом перепаде высот в пятне застройки

— невозможность устройства подвала

— значительная финансовая нагрузка на первом этапе строительства дома

УФФ плюсы

+ высокая энергоэффективность

+ возможность поэтапного монтажа фундамента и пола, что сокращает финансовую нагрузку на первом этапе строительства

+ возможность монтажа инженерных систем уже «под крышей» в готовом доме, независимо от погоды

+ возможность организации высокого цоколя

+ отработанная схема монтажа на основе МЗЛФ

+ возможность монтажа со значительным перепадом высот

Устройство

Как и любой строительный материал, шведская плита имеет свои особенности устройства. Фундаментная основа монолитная, изготовлена по последним технологиям производства и состоит из следующих слоев:

• бетонной стяжки;
• системы отопления;
• арматуры;
• теплоизоляции;
• щебня;
• строительного песка;
• геотекстиля;
• прослойки грунта;
• дренажной системы.

Поэтому можно сказать, что шведская плита представляет собой уникальный вид основания со специфической структурой, который объединяет в себе одновременно гидроизоляцию, утеплитель и систему обогрева. Такой универсальный «пирог» позволяет не только быстро строить здания, но и хорошо сохраняет тепло, создавая в помещениях комфорт. Для теплоизоляции используют листы из пенополистирола, благодаря которым фундамент получается утепленным. Арматуру выполняют из стальных стержней диаметром от 12 до 14 мм – они усиливают каркас постройки и предохраняют пол от появления трещин.

Благодаря такой структуре УШП-фундамент, как и его финский аналог, идеально подходит для строительства дома, где нельзя использовать ленточный фундамент или основание на сваях. Кроме этого, для этого типа конструкции характерна целостность, благодаря которой фундамент не разрушается под воздействием низкой температуры и влаги.
