Водостоки для крыши своими руками из подручных материалов

Проект и расчет водостоков

При прокладке любых инженерных коммуникаций составляют проект и выполняют расчет элементов системы. Основная цель — подобрать конструкцию с сечением труб такой пропускной способности, чтобы при сильных ливнях или таянии снега водостоки не переполнялись, а вода не переливалась через край желобов.

Требуется найти общее количество осадков, приходящихся на площадь водоотведения, по формуле:

Q=Sхq/10000, где Q — искомая величина, л/с;

S — площадь ската, м², q —интенсивность осадков в регионе, л/с на 1 Га (табличное значение).

Следующий шаг — подбор конкретной системы по расчетному значению Q. Производители водостоков предоставляют информацию в виде таблиц, где указана пропускная способность qn рекомендуемых типов конструкций.

Первый этап проектирования — определение положения стояков

Теперь можно найти количество стояков по формуле:

N= Q/ qn и приступить к проектированию. Его выполняют по алгоритму:

  1. Определение числа желобов. Металлические изделия выпускают длиной 2 м, пластиковые — 3 или 4 м. Исходя из данных производителя нужно подобрать количество элементов так, чтобы при монтаже осталось как можно меньше отходов.
  2. Для соединения желобов понадобятся муфты. Их нужно на одну меньше, чем стыкуемых лотков.
  3. Число кронштейнов находят по формуле: (длина карниза — 0,3 м)/0,6 м +1. В данном случае 0,6 м — шаг установки крепежа, 0,3 — отступ от края карниза с двух сторон.
  4. Количество заглушек равно числу открытых торцов.
  5. При монтаже водостока с поворотами понадобятся угловые профили. Их количество зависит от конфигурации кровли.
  6. Число воронок соответствует количеству водосточных стояков.
  7. Длина вертикальной трубы равна высоте стены без учета колен, которые устанавливают под карнизом и рядом с землей.

После расчета составляющих нужно выбрать правильный крепеж для желобов и водосточных труб, конструкции которых зависят от варианта монтажа. Длинные держатели закрепляют до укладки обрешетки, короткие — по готовой кровле. В том и другом случае можно применять универсальные сборно-разборные крючки.

Кронштейны для крепления желобов

Приготовим инструмент

Перед началом монтирования необходимо продумать, какой инструмент понадобиться на каждом этапе работ и подготовить его. Это значительно сократит время установки водосточной конструкции.

При использовании оборудования, работающего от сети, приготовьте удлинитель необходимой длины.

Монтажное оборудование:

  1. строительные леса или лестница для проведения работ у края крыши;
  2. приспособления для разметки: карандаш, маркер, уровень, отбивочный шнур, рулетка;
  3. электроинструмент (можно обойтись ручным эквивалентом): болгарка (ножовка), шуруповерт (отвертка);
  4. дополнительное оборудование: ножницы по металлу, молоток, прямые и угловые клещи, струбцины или держатели;
  5. средства индивидуальной защиты: обязательно перчатки и очки, защитный костюм и спец.обувь по желанию.

Зачем нужен водосток

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.

Водосток защищает дом от разрушительного воздействия влаги

Функции водостока

Водосток выполняет такие функции:

  1. Защитная. Заключается в отведении сточных вод от стен и цоколя дома.
  2. Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.
  3. Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.

Промышленные водостоки производят из специального пластика или оцинкованной стали и стоимость их достаточно высока. А если приплюсовать заглушки, воронки, уголки и колена, то цена увеличится вдвое. У готовых деталей есть своё преимущество — их легко собрать, как конструктор. Чтобы сэкономить, умельцы нашли альтернативу и стали самостоятельно изготавливать системы водоотлива из подручных средств, например, из пластиковых канализационных труб. Поэтому если дом или дача уже есть, а водостока там нет, то можно рискнуть изготовить его собственноручно.

Самодельный водосток может прослужить долгие годы

Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.

Виды водостоков

Водосток бывает таких видов:

  1. Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.
  2. Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.

Материалы для самодельных водостоков

Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:

  1. Водостоки из оцинкованной стали. Они долговечны, надёжны, устойчивы к нагрузкам и скачкам температур. Их минусом является шумность и подверженность к коррозии.

    Оцинкованная сталь — один из самых популярных материалов для водостока

  2. Системы отлива из ПВХ. Отличаются малым весом и низкой шумностью, легки в сборке и хорошо противостоят перепадам температур.

    Водосток из ПВХ — надёжен и бесшумен

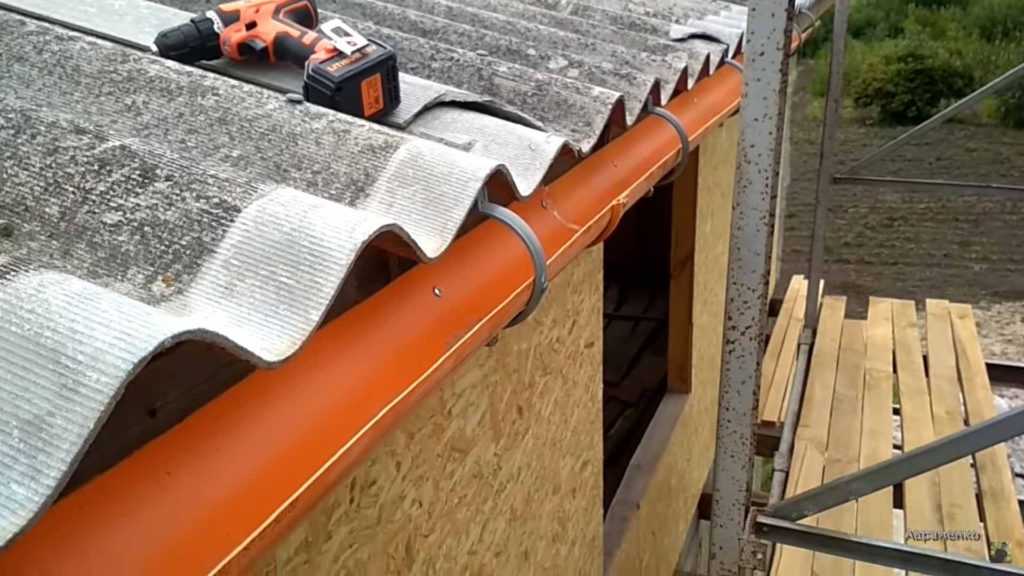

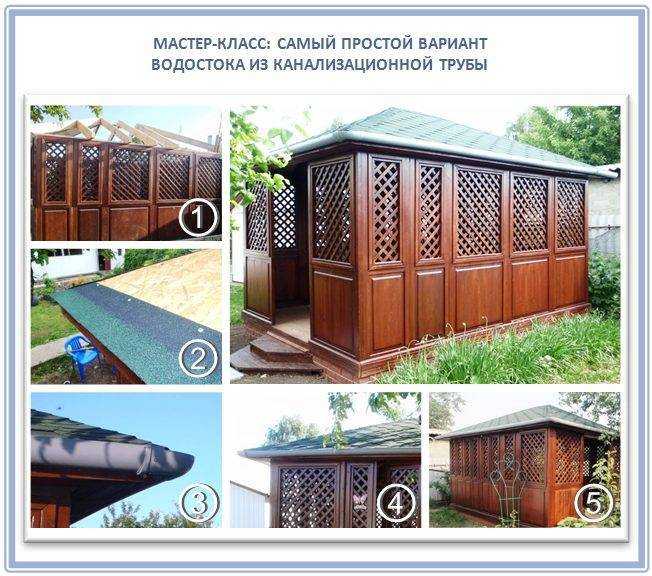

  3. Водоотводные системы из канализационных труб. Благодаря удобному монтажу и большому разнообразию переходников такие трубы стали отличной заменой промышленным водостокам из ПВХ.

    Канализационные трубы — отличный материал для водостока

  4. Трубы и желоба из керамики. Для них понадобится специальная глина и навык гончарства.

    Керамические трубы очень долговечны

  5. Отливы из пластиковых бутылок. Быстро монтируются, но годятся в качестве временной альтернативы.

    Бутылочный пластик — самый доступный материал для создания водоотлива

  6. Деревянные водостоки. Изготавливаются вручную, служат долго только в случае специальной обработки.

    Деревянный водосток очень декоративен

  7. Водоотливы из меди. Пригодны для длительной эксплуатации, но со временем покрываются патиной.

    Медные водостоки выглядят благородно и престижно

Это интересно: Обработка стен перед поклейкой обоев: вся суть

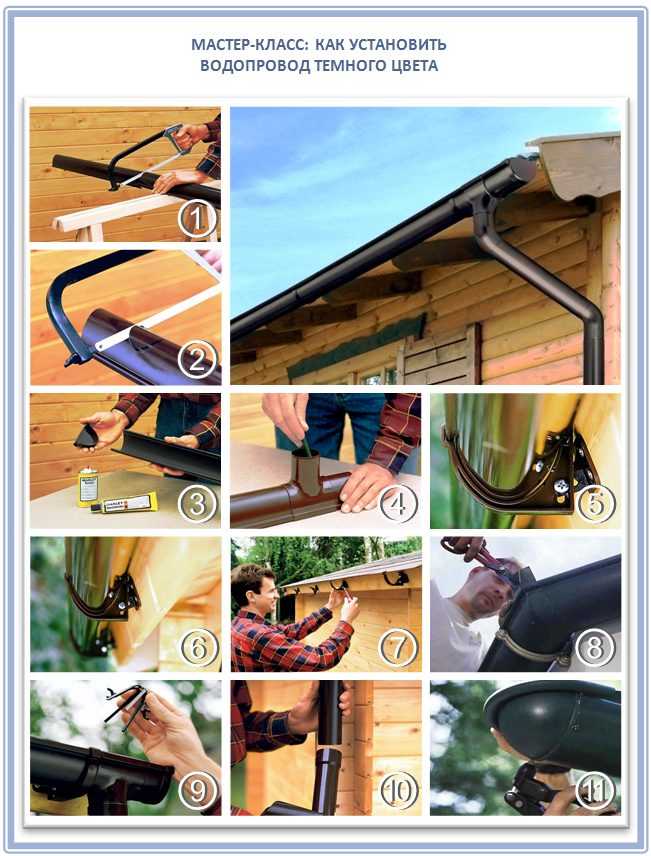

Монтаж водостоков для крыши своими руками

Инструкция по установке водостоков на крыше — основные
моменты:

определить отправную точку. Она находится максимально
высоко;

установить кронштейн желоба.

Нюанс. При установке желоба нужно следить, чтобы соблюдался
минимальный уклон водостока крыши в 2-3 мм на 1 метр.

уложить и выполнить крепление желоба водостока;

Совет. Части желоба не закрепляются между собой, а
укладываются в нахлест. Величина которого 7-10 см. Это зависит от уровня
осадков. Нахлест позволяет компенсировать расширение металла при нагреве

установить воронку на водосток. Воронка должна располагаться
между кронштейнами на самой нижней точке.

Совет. Место под воронку вырезается заранее ножницами по
металлу. Использование болгарки не допускается.

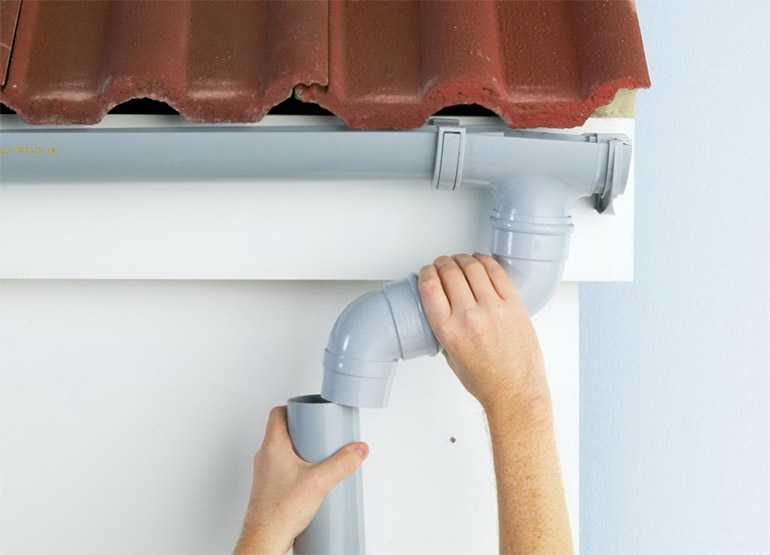

соединить воронку с трубой. Если нужно, используются углы
(желоб угловой).

Совет. Если труба будет находиться непосредственно возле
стены, то стена будет намокать.

зафиксировать водосточную трубу хомутами;

Совет. Расстояние между кронштейнами водостока зависит от
веса конструкции, места установки трубы и ветровой нагрузки. Но оно должно
составлять не более 1 м.п.

закрепить нижнее колено (отлив) внизу трубы. Его длина
зависит от ширины фундамента. Ведь цель монтажа водостока — отвод воды от
цоколя дома;

при необходимости выполнить монтаж системы антиобледенения
кровли и водостоков.

В этом руководстве приведены основные требования по сборке и
установке водостоков своими руками, технология монтажа каждой отдельной системы
уникальна.

Рекомендуем ознакомиться с подробным описанием с пошаговой
инструкцией по монтажу пластиковой и металлической водосточной системы.

Выбор расположения стоков и необходимый инструмент для установки водосточной системы

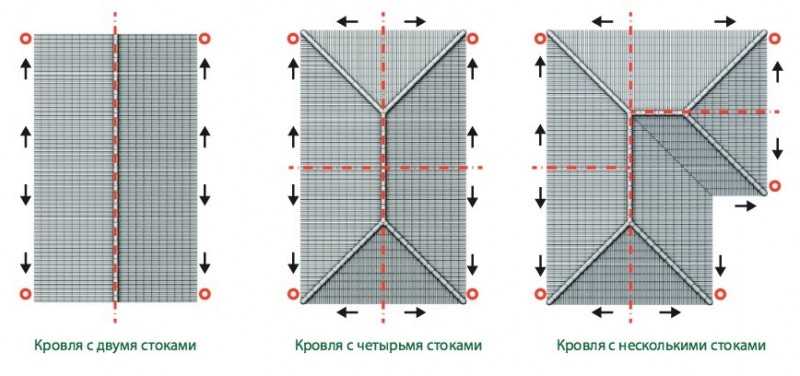

На выбор места для стоков воды оказывает влияние длина свеса кровли. Если свес крыши имеет длину до 10 метров – необходимо установить один сток, при длине крыши, превышающей 10 метров, применяют два стока.

Расположение и монтаж стоков зависит от вида крыши и для правильной установки своими руками можно воспользоваться схемой, приведенной ниже.

Чтобы установить водосток своими руками понадобится следующий инструмент :

  • ватерпас (гидравлический уровень);
  • инструмент для загиба крюков;
  • веревка, рулетка, карандаш;
  • ножовка по металлу;
  • заклепочные клещи;
  • дрель с аккумулятором или шуруповерт;
  • металлический и резиновый молоток;
  • клещи;
  • ножницы по металлу.

Расчет необходимого количества элементов

Это довольно ответственное мероприятие лучше поручить специалистам, продающим водосточные системы, либо же мастерам фирмы, предоставляющим монтажные кровельные услуги. За неимением такой возможности расчет можно выполнить и собственными силами.

Поскольку в частном строительстве многие стараются уйти от типовых вариантов и похожих по конструкции крыш, необходимое количество элементов системы следует просчитывать в индивидуальном порядке

Основные моменты грамотного расчета:

  1. Желоба. Общая длина каналов должна соответствовать значению длины всех скатов крыши, задействованных для сбора воды. Их состыковку осуществляют с помощью соединителей.
  2. Водоприемные воронки. Их устанавливают по наружным углам здания и дополнительно размещают через каждые 8-12 метров с тем, чтобы общий уклон каналов не был слишком большим.
  3. Водосточные трубы. Количество изделий соответствует числу воронок, а длина – расстоянию от кровли до поверхности земли.
  4. Кронштейны. Количество кронштейнов определяют из расчета, что на каждый метр канала требуется один элемент. Дополнительные держатели потребуются для воронок по центру и стены и в углу дома.

Количество хомутов напрямую зависит от высоты постройки. Но в любом случае, каждый отдельной устанавливаемый участок трубы закрепляют как минимум одним хомутом. При монтаже водосточной трубы в одноэтажной постройке зачастую достаточно и трех крепежей, расположенных в верхней точке, нижней части и посередине изделия.

С помощью плана удобно разделять поверхность кровли на равные участки слива, обслуживаемые расположенными рядом водостоками, и просчитывать площади

При расчете за основу берут то условие, что на 1 кв.м крыши в горизонтальной проекции должно быть 1,5 кв.см площади сечения водостока и воронки. Для примера: площадь сечения трубы D 100 мм составляет 78,5 кв.см. Это усредненное значение.

В зависимости от того, приходится ли устанавливать систему в регионах с высоким уровнем осадков, либо же, напротив, в засушливых местностях, в расчеты вносят поправки.

Видео-инструкция

Источники

  • https://diy.obi.ru/articles/montaj-vodostoka-dlya-krishi-svoimi-rykami-20880/
  • https://kakpravilnosdelat.ru/kak-pravilno-vybrat-material-i-ustanovit-otliv-na-kryshe-podrobnaya-instruktsiya/
  • https://sovet-ingenera.com/kanaliz/k-drugoe/ustanovka-vodostokov.html
  • https://kryshadoma.com/vodostok/kak-vypolnyaetsya-ustanovka-vodootlivov-na-kryshe-kak-krepit-svoimi-rukami.html
  • http://proekt-remonta.ru/otlivy-dlya-kryshi-vybor-raschet-i-samo/
  • https://krasnyjdom.com/krysha/vodostochnaya-sistema/otlivy-vidy-i-ustanovka.html
  • https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/ustanovka-otlivov-na-kryishu.html
  • https://krovlyakrishi.ru/kommunikacii/vodostok/texnologiya-kreplenie-vodostoka-k-kryshe.html

Опубликовано: 07.03.2021

Виды систем для отвода воды

На сегодняшний день водосточные системы различаются как по материалу, из которого они изготовлены, так и по способу изготовления.

Водосток можно сделать своими руками, украсив его разнообразными декоративными элементами и создав тем самым не просто систему слива воды с крыши, а настоящее произведение искусства.

Еще одним преимуществом подобной самодельной водосточной системы является ее низкая стоимость.

Это обусловлено тем, что для изготовления такого водостока используется оцинкованная сталь, которая стоит недорого.

Однако в этом же кроется и главный недостаток — этот металл быстро прогнивает и в дальнейшем придется либо ставить заплатки, либо менять целый участок водостока.

В основном люди предпочитают покупать уже готовую водосточную систему, монтаж которой проще и срок службы гораздо дольше.

Заводские водостоки различаются по материалу, из которого они изготовлены: металл и пластик.

Металлические водосточные системы на сегодняшний день изготавливаются из простой оцинкованной стали, меди и оцинковки с полимерным покрытием.

Они обладают рядом преимуществ:

  • довольно прочные и надежные;
  • могут выдержать значительные нагрузки от снега в зимнее время;
  • не горят.

Металлические водосточные системы прекрасно сохраняются как при низких, так и при высоких температурах (производителями заявлены рабочие температуры от минус шестидесяти до плюс ста тридцати градусов Цельсия).

Однако у таких систем есть и свои недостатки. В первую очередь они довольно дорогостоящие, поэтому при обустройстве кровли большого частного дома на водосток придется прилично потратиться.

Металлическая система очень много весит, что добавляет нагрузку на крепления и стены.

Специалисты отмечают, что монтаж водостока из металла довольно сложный, а осуществить его на крышах с непрямыми углами практически невозможно.

Пластиковые водосточные системы от разных производителей имеют довольно много преимуществ, и на сегодняшний день владельцы частных домов зачастую выбирают именно их.

Несмотря на свой малый вес, они очень прочные, хорошо выдерживают различные температурные режимы (хотя и не такие низкие или высокие, как металлический аналог).

Многие думают, что пластик на солнце будет выгорать, а это приведет к разрушению защитного слоя и всей системы в целом.

Такое мнение является заблуждением, поскольку современные пластиковые водосточные системы невосприимчивы к воздействию ультрафиолетовых лучей и будут оставаться в неизменном виде на протяжении всего срока службы.

Помимо этого водосточные системы из пластика имеют богатую цветовую гамму, и каждый владелец сможет подобрать себе подходящую.

К тому же, благодаря разнообразию комплектующих, можно собрать водосточную систему даже для ломаной кровли.

К недостаткам пластиковой системы можно отнести ее уязвимость перед механическими повреждениями и невозможность провести ремонт поврежденного элемента — его можно только заменить на новый.

Элементы водостоков

В их перечень входят:

  1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
  2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
  3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
  4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
  5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
  6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
  7. Труба водосточная. Предназначена для вертикального стока воды.
  8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
  9. Слив. Отводит воду из системы в почву.
  10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
  11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
  12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
  13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
  14. Хомут крепежа трубы к фасаду здания.
  15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
  16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Конструкция

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

Конструкция внешней системы водостока крыши

  1. Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
  2. Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
  3. Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
  4. Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

Металлические водостоки

Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:

  1. Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
  2. Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.

  3. Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
  4. Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.

Пластиковые водостоки

Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:

  1. Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
  2. Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
  3. Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.

  4. Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
  5. Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.

Как установить желоб своими руками

После закрепления кронштейнов проводится укладка желобов. В зависимости от используемой системы алгоритм действий, как сделать водосточные желоба своими руками, может отличаться. Один из вариантов предполагает наличие на краях изделий специальной канавки. Она служит для продевания концов кронштейнов, с последующим доворотом желоба на место.

Для крепления кронштейны оснащаются специальными язычками. Во втором случае местом старта монтажа служит фронтонная доска со специальными замками, в которые потребуется вставить внутренний желобный край. Далее проводится поочередное вдавливание замков на лицевой поверхности кронштейнов.

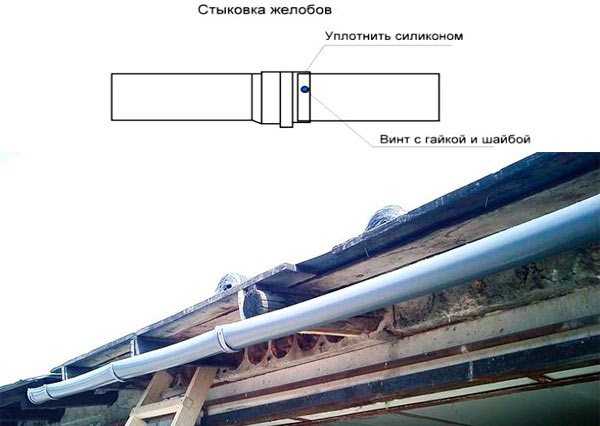

Для того, чтобы соединить обе части водостока, применяют специальные соединители, оснащенные резиновыми уплотнителями. Стоят они не дешево, поэтому довольно часто практикуется укладка двух желобов с перехлестом в 30 см.

В таком случае важно достигнуть расположения стыка по направлению тока воды. Чтобы увеличить герметичность, место стыковки желобов прокладывается резиновой полоской. Для соединения подойдут обычные саморезы

Закрепленный желоб оформляется заглушками по обоим концам

Для соединения подойдут обычные саморезы. Закрепленный желоб оформляется заглушками по обоим концам.

Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим углом, равным 3-7°, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится внахлест краев лотков, это когда край верхнего лотка укладывается поверх края нижнего желоба. Таким способом решаются проблемы протечек в местах стыков. Чтобы снизить возможность протечек, места стыков обрабатывают силиконовым герметиком.

Монтаж желобовИсточник ko.decorexpro.com

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Существуют строгие нормы, которые определяют места установки трубных элементов. Это расстояние между ними, равное 12 м. К примеру, если длина фасадной части здания равна 12, то на ее поверхности монтируется одна трубная конструкция. Если длина больше данного значения, но меньше 24 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,8 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостокаИсточник krovlyakryshi.ru

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают силиконовым герметиком.

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 45°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 25 см.

Важный момент – монтаж водостока (стояка) у карниза крыши, где используются отводы. Потому что свес кровельного материала располагается от поверхности стены на расстоянии 30-50 см. А значит, чтобы соединить воронку с трубным стояком, нужны два отвода под 45°. Если свес кровли большой, то между отводами монтируется кусок трубы под наклоном.

Соединение воронки и трубного стояка двумя отводамиИсточник obustroeno.com

Как изготовить крепление для самодельного водостока?

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле

Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома

Сгибать крючки при помощи обычных тисков – изматывающее занятие

Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

  • Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
  • Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
  • Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
  • Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
  • Шаг 5. Выставляем необходимый угол сгиба.
  • Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
  • Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
  • Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

  • Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
  • Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

Оптимальное количество воронок

Основное назначение внутренней системы водоотвода – это обеспечение удаления воды с кровли при любой температуре воздуха на улице и вне зависимости от количества осадков. Утилизацию воды рекомендовано осуществлять в общую или дождевую канализацию. Расчет количества воронок внутреннего водостока ведут по правилу: 1 воронка на 0,75 м 2 кровли и 1см 2 трубы для стока воды. Воронки внутренней системы располагают вдоль продольной оси кровли. Обустраивать воронки и стояки в толще наружных стен запрещено, по причине их возможного промерзания в зимний период времени.

Расчет количества водосточных воронок ведут с учетом следующих требований :

  • если нет препятствий для линейного расширения желоба длиной до 12 метров, тогда достаточно будет одной воронки;
  • при длине желоба свыше 12 метров и есть препятствия для его расширения, тогда потребуется одна специальная компенсирующая воронка в конце уклона;
  • если желоб опоясывает здание по периметру, тогда потребуется совместная установка воронок и компенсаторов.

Расчет водосточных воронок необходимо выполнять исходя из их паспортных данных, где содержится информация о геометрических размерах, способе крепления и пропускной способности. Количество водосточных воронок должно соответствовать количеству водосточных труб во всей системе водоотвода.

В каких случаях используется обогрев водосточных труб

Часто при затяжной зиме внутрь водостока попадает много снега, намерзает лед. Образуется пробка, из-за которой оттаявшая вода не может сходить самотеком по трубе, поэтому она переливается через края и, замерзнув, превращается в сосульки. Появляется не только риск порчи, деформации водосточных элементов, но и опасность для жизни людей находящихся вблизи.

С целью антиобледенения и предотвращения такой ситуации внутрь водостока укладывают кабель, который будет греть систему.

Работая от электричества, кабель выделяет тепло. Крепеж проводится уже после установки водослива. Укладывают внутрь желобов, стояков в продольном положении. Фиксация – специальные зажимы из пластика или металла.

Вместе с кабелем в комплекте поставляется терморегулятор со встроенными датчиками температуры влажности, блок питания. С помощью терморегулятора можно контролировать температуру нагрева кабеля с учетом погодных условий: снижать, когда на улице тепло и увеличивать при сильном морозе.

Для улучшения эффекта кабель прокладывают и на свесе крыши. Делают это змейкой, фиксируя хомутами к настеленному материалу.

Слив с крыши для воды — устройство водоотвода со скатных крыш

Крыши на домах старой постройки имеют простую двускатную конструкцию кровли. Но, современные дома оснащены более сложными стропильными системами. Скатов больше, они примыкают друг к другу под разными углами. Это требует правильного устройства слива воды с крыши.

Поэтому рассмотрим пошагово каждый из элементов.

1. Слив воды с крыши

Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).

Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.

Выделяют два вида ендовы:

Одинарный нахлест (нижняя ендова).

Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.

Двойной нахлест (нижняя и верхняя ендова).

Нюанс. Конструкция нижней ендовы очень проста, поэтому ее обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для того, чтобы она выполняла свои функции нужно знать, как правильно установить нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится с помощью кляймеров (использование саморезов не допускается).

2. Место (узел) примыкания кровли к стене

В данном случае используется специальная планка примыкания для кровли. Монтаж планки выполняется в угол между домом и кровлей.

Специфика выбора планки для примыкания

На фото приведены три разновидности планки.

Но только планка «в» обеспечит герметичность стыка, за счет небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с которого планка начнет ржаветь.

Нюанс. Для герметичного соединения в кирпиче нужно сделать запил и завести туда один край планки. Второй свободно ложится на кровле.

3. Отвес крыши

По правилам монтажа водосточной системы, кровельный материал должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать на стены дома.

Однако, такое возможно не всегда. Это может быть связано с особенностями кровельного материала (например, длина металлочерепицы всегда кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования стропильной системы. В этом случае монтируют дополнительную карнизную планку.

Вторая составляющая системы слива воды с крыши – водосточная система.

Ознакомимся с ее основными элементами и посмотрим, как сделать водосточную систему самостоятельно.

4. Составляющие элементы водосточной системы

Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:

желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;

воронка или ливнеприемник. Соединяет желоб и трубу;

труба. Отводит воду в дренажную систему или подальше от фундамента;

углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;

заглушки. Используются в тех местах, где не предусмотрена воронка.

Совет. Заглушки устанавливаются в наиболее высоком месте.

крепежи. Для желоба и трубы.

Наглядно элементы водосточной системы приведены на схеме.

Выводы и полезное видео по теме

Производители водосточных систем заботятся о правильном монтаже своей продукции, поэтому все чаще выпускают видеоролики, помогающие понять все нюансы установки:

Если сравнивать технологии монтажа водостоков (круглых и прямоугольных), устройство прямоугольных систем выглядит сложнее. Отличаются размерами и конфигурацией некоторые детали. Например, толщина полос кронштейнов под прямоугольный желоб обычно берётся не меньше 3-4 мм.

Однако с эксплуатационной точки зрения, прямоугольные системы более предпочтительны. При экономии в 10-15% относительно монтажа круглых водостоков, они обеспечивают большую пропускную способность.

У вас есть личный опыт установки металлических водостоков для крыши? Хотите поделиться опытом или задать вопрос по теме статьи? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Советы мастера
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
