Кровля с водостоком

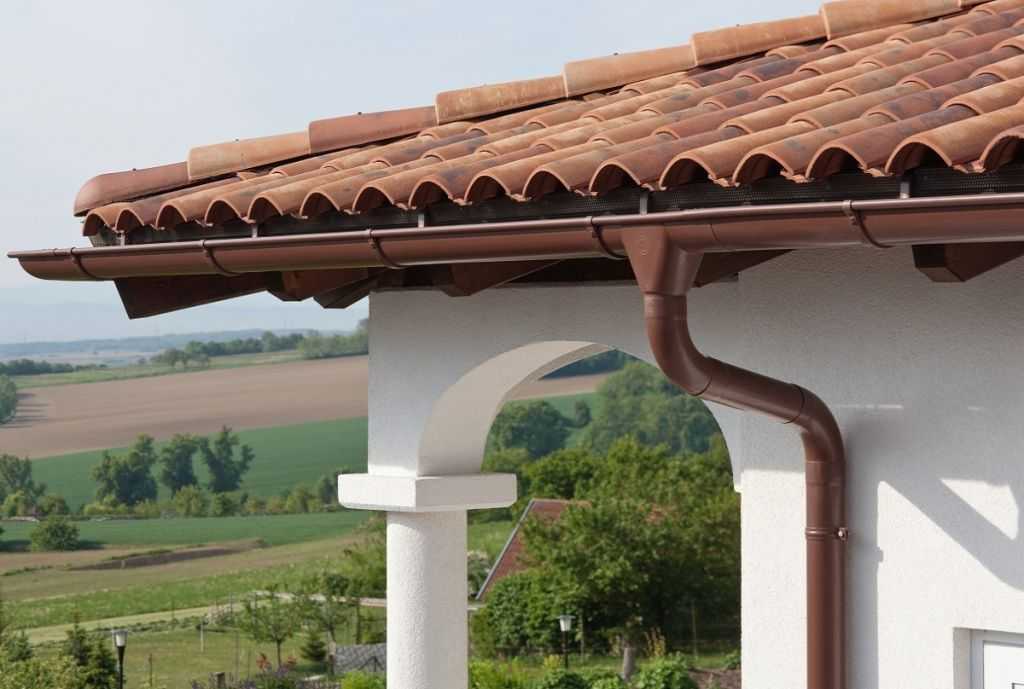

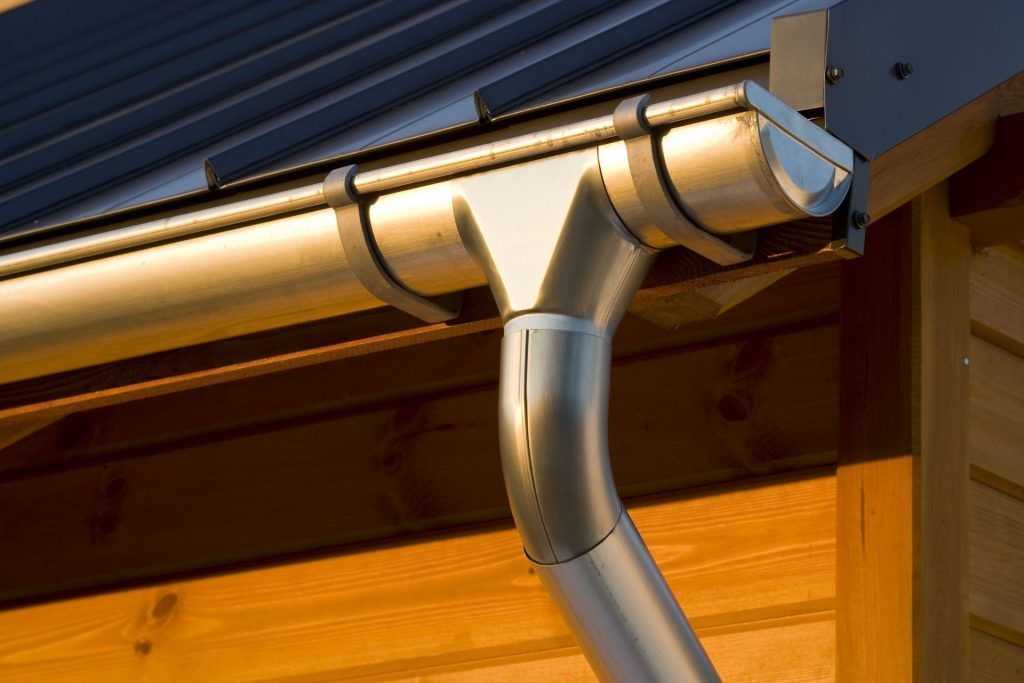

Металлическая водосточная система

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

Металлическая водосточная система

Преимущества металлических водостоков:

прочность;

надежность;

выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;

не поддерживают горение;

рабочий температурный режим -60°С +130°С;

стабильность размеров.

Недостатки водостоков из металла:

высокая стоимость;

значительный вес всей системы;

сложность монтажа;

малый выбор цветов;

появление ржавчины при повреждении защитного слоя (исключение — водосточная система из меди);

незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

Металлическая водосточная система — элементы и комплектующиеЖестяная водосточная система — обозначение конструктивных элементов

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.

Расположение водосточных труб

Водосточная система представляет собой соединённые между собой сливные желоба и трубы.

План их расположения формируется индивидуально для каждого сооружения.

Однако, существуют общие правила размещения элементов водостока на строениях:

Главными коллекторными элементами водосточной системы дома являются горизонтальные желоба, расположенные вдоль нижнего края кровли.С одного конца желоб может быть ограничен заглушкой, не допускающей слив воды в данном месте.
С другого конца (или с обоих концов) желоб соединяется со сливной трубой, транспортирующей собранные осадки вдоль стены вниз.
Вертикальные трубы ограничивают падающую вниз воду и отводят её в сторону от стен здания.
Слив воды на уровне грунта может производиться в сливную траншею, расположенную по периметру отмостки здания.
Собранная вода по грунтовым сливным желобам, расположенным на уровне земли, отводится в специальную сливную яму или распределяется по периметру дома на безопасном для фундамента расстоянии.
При монтаже горизонтальных желобов на любом уровне предусматривается их обязательный наклон для обеспечения свободного самотёка воды внутри желоба.
Ориентировочный расчёт количества вертикальных труб: на каждые 10 метров сливного края кровли предусматривается одна труба вертикального слива.
Основные сливные трубы расположены по углам здания, дополнительные (при значительной длине крыши) – между углами, вдоль периметра.

Сложность схемы водостока определяется формой крыши.

При традиционной двухскатной конструкции водосток будет состоять из двух горизонтальных желобов и двух – четырёх вертикальных сливов, каждый из которых будет иметь дополнительный, расположенный внизу, отвод.
Если дом имеет дополнительную пристройку и, соответственно, кровельные перепады, схема расположения желобов будет предусматривать дополнительные соединения.

Дополнительная информация

После окончания монтажа работу отливов можно проверить, пустив по системе большой поток воды. В этот момент можно сразу выявить протечки, если таковые имеются, а также посмотреть, насколько эффективно система справляется со стоками. В случае выявления недостатков их лучше исправить сразу, не откладывая на потом, пока система не вошла в эксплуатацию.

Ошибки при монтаже водостока крыши

Вывод дождевой воды лучше всего осуществлять в специально сделанные канавки, ведущие к канализации. Также можно установить под сливными трубами и емкости для сбора. Собранная таким образом вода может пригодиться на садоводческие и другие нужды.

Водосток из канализационных труб

Чтобы избежать сложных ситуаций, рекомендуется регулярно проводить осмотры водоотводящей системы на наличие повреждений и неисправностей. Дефекты, замеченные сразу и не запущенные, исправить гораздо легче, чем те, что существуют уже давно и постепенно подтачивают и разрушают отводы еще сильнее.

Для монтажа отливов потребуется немного опыта владения строительным инструментом, желание и знание информации о том, как производится вся работа поэтапно. В целом, ничего сложного здесь нет, но все-таки пренебрегать доскональным изучением инструкции не стоит. Исправлять допущенные по незнанию ошибки часто оказывается слишком сложно.

Как собирать дождевую воду

Для того чтобы организовать сбор дождевой воды, требуется крыша с уклоном от 10 градусов и более, желоба, водосточные трубы, фильтрующие решетки, соединители, насос (при необходимости) и накопительная емкость значительных размеров.

Водосточные трубы подходят не только для ноктюрнов, а желоба могут быть не просто функциональными, но и красивыми

Сбор дождевой воды имеет смысл при наличии односкатной или двускатной крыши. На плоских крышах вода застаивается, в ней размножаются вредоносные бактерии. Такая вода не пойдет на пользу ни вам, ни вашим растениям.

Нежелательно использовать дождевую воду в хозяйстве, если рядом находится промышленное предприятие или крупный город.

Нельзя использовать для сбора дождевой воды кровлю, желоба и трубы из материалов, содержащих медь, свинец, асбест и прочие вещества, способные оказать негативное воздействие на здоровье человека. Крыши из керамической черепицы безопасны, но лишь в том случае, если вы не покрываете их различными защитными составами.

Владельцам крыш из классического асбестосодержащего шифера или популярной нынче медной черепицы придется искать другие источники воды для полива

Для сбора дождевой воды вам потребуется любая накопительная емкость, например, старая бочка. Материал, из которого изготовлена данная емкость, не должен менять химический состав воды. Чаще всего огородники используют бочки из полиэтилена, пищевого пластика или оцинкованной стали. Есть несколько вариантов размещения емкости:

ее можно установить выше уровня земли, что позволит использовать воду для бытовых нужд без насоса;
можно вкопать бочку в землю, что часто выглядит более эстетично и к тому же сдерживает цветение воды; но при этом потребуются земляные работы, организация песчаной или песчано-гравийной подушки и т.п.;
некоторые размещают резервуары для сбора воды в подсобных помещениях.

Цвет бочки также имеет значение. В темных емкостях вода быстрее прогревается и потому подходит для летнего душа. Светлые и отражающие поверхности, наоборот, не позволяют солнцу слишком сильно нагревать воду. Как правило, в этом случае она больше подходит для полива.

Для того чтобы вода не засорялась, а также чтобы обезопасить малышей и ваших домашних питомцев, емкость снабжают надежно закрывающейся крышкой, в которую врезают водосточную трубу.

Вода в емкостях, которые не накрыты крышкой, быстро засоряется и цветет, что автоматически сокращает варианты ее использования

Во избежание неприятных сюрпризов, важно продумать, как обеспечить слив лишней жидкости в канализацию, так как дожди нередко бывают затяжными, а вас в самый ответственный момент может не оказаться на даче. Для предупреждения затоплений участка в верхней части бочки можно сделать отвод, ведущий в канализацию. Незаглубленные бочки желательно устанавливать на дренажное основание – решетку или крупную гальку с обязательной канавкой для оттока лишней воды

Незаглубленные бочки желательно устанавливать на дренажное основание – решетку или крупную гальку с обязательной канавкой для оттока лишней воды.

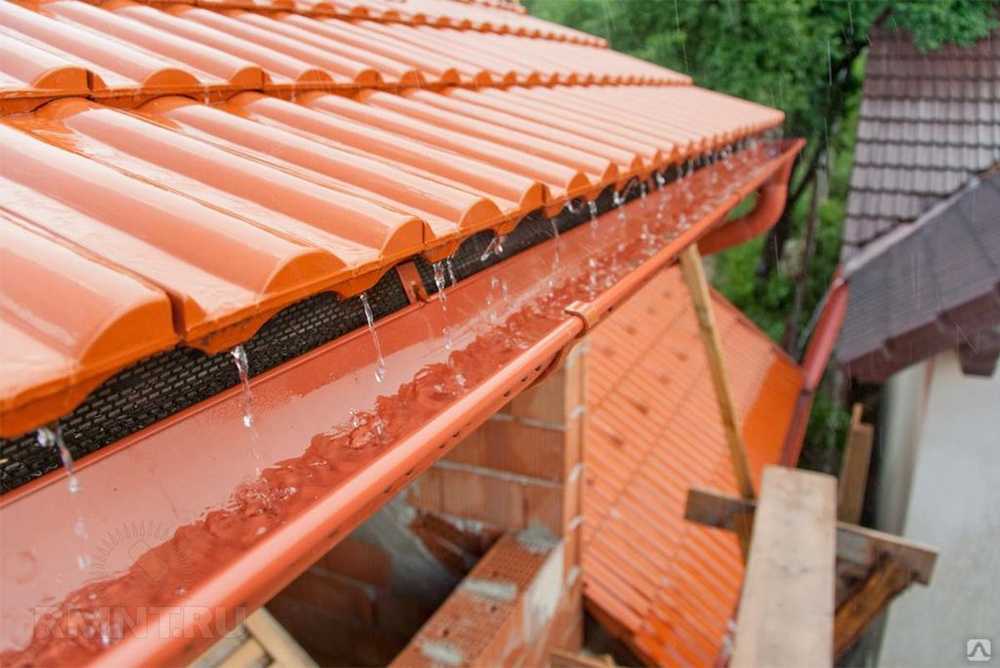

Чтобы защитить водосточные желоба от засорения, их нужно накрыть сеткой (сегодня можно найти желоба, изначально продающиеся в такой комплектации). Также фильтрующую сетку необходимо установить в местах соединения желобов с водосточными трубами. Желоба необходимо регулярно очищать от накопившегося мусора.

Трубы подбирают в зависимости от объемов водостока, обычно их диаметр составляет от 8 до 30 см. Если вы решили обойтись без водосточных труб, то для уменьшения брызг от падающей воды можно использовать цепи различных традиционных и оригинальных форм.

В целом, сбор дождевой воды – дело нехитрое и недорогое. Но чтобы ваши труды по монтажу водосточных труб и желобов не пропали даром, читайте, как правильно поливать растения:

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

ножницы по металлу;
шуруповерт;
ножовка по металлу или дереву;
перфоратор (чтобы крепить к стене хомуты);
уровень;
ручная или электродрель;
отвертка;
рулетка, карандаш;
резиновый молоток;
строительные леса;
маркер, шнур (для отметок);
стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
Внутрь воронки вставляем желоба до полного защелкивания.
Теперь желоба вставляем внутрь кронштейном до защелкивания.
Если того требует конструкция крыши, между двумя желобами ставим соединитель.
Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
Ставим заглушку на желоб до щелчка.
Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
Закрываем сверху желоба защитной решеткой.

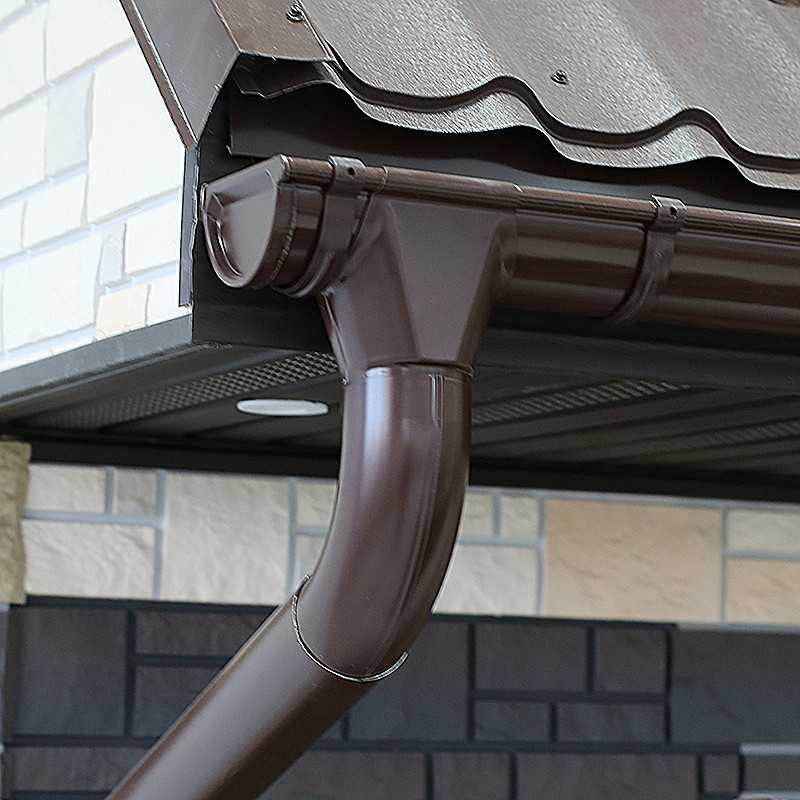

Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
Трубы между собой соединяем муфтой с прокладкой.
К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
На расстоянии от грунта в 20 см к трубе крепим слив.
На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

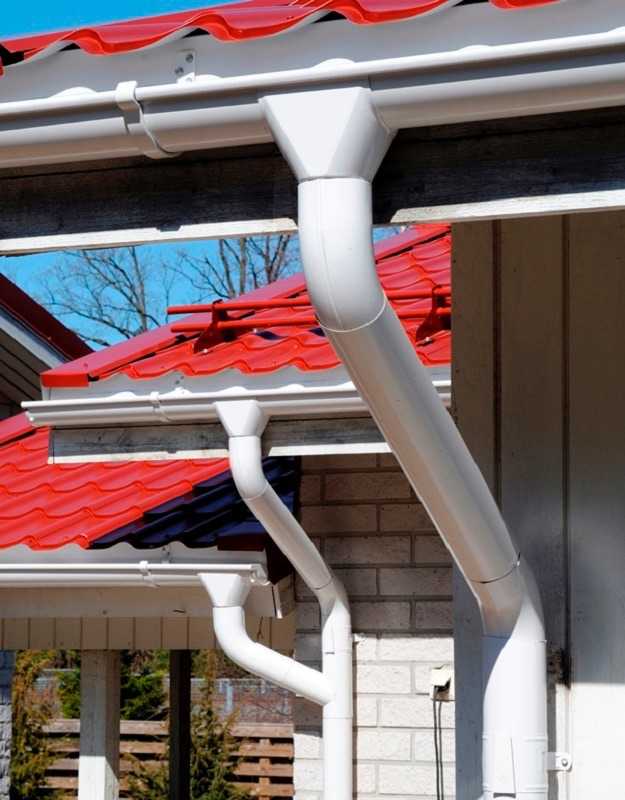

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Уход и защита водостоков

Оцинковка не может служить долго. Это связано с тем, что
цинк, которым покрыта сталь, склонен улетучиваться. Со временем такая
водосточная система потемнеет, а через несколько лет на ней появятся пятна
ржавчины. Что бы это предотвратить, нужно защищать места ржавчины и
обрабатывать оцинкованные водостоки растворами против коррозии.

Окрашенные водостоки также нуждаются в уходе. В этом случае
он сводится к периодическому осмотру элементов системы и закрашивании сколов и
царапин.

При сильном ветре или при механическом повреждении могут
деформироваться крепления водостока. Если ослабнет кронштейн желоба, он может
наклониться. Тогда изменится угол наклона, и вода будет протекать мимо воронки.
Или же вода будет переливаться из желоба по всей длине ската крыши.

Чтобы водосток не забивался опавшими листьями и ветками
можно установить специальные решетки на воронку или на весь желоб — сетка для
защиты водостоков от листвы, снега, мусора (в воронку можно вставить металлический
паук – защитная решетка).

Прочистка водостоков и желобов для крыши

Если система забилась ее легко можно очистить с помощью
шланга для полива. Главное – хороший напор воды.

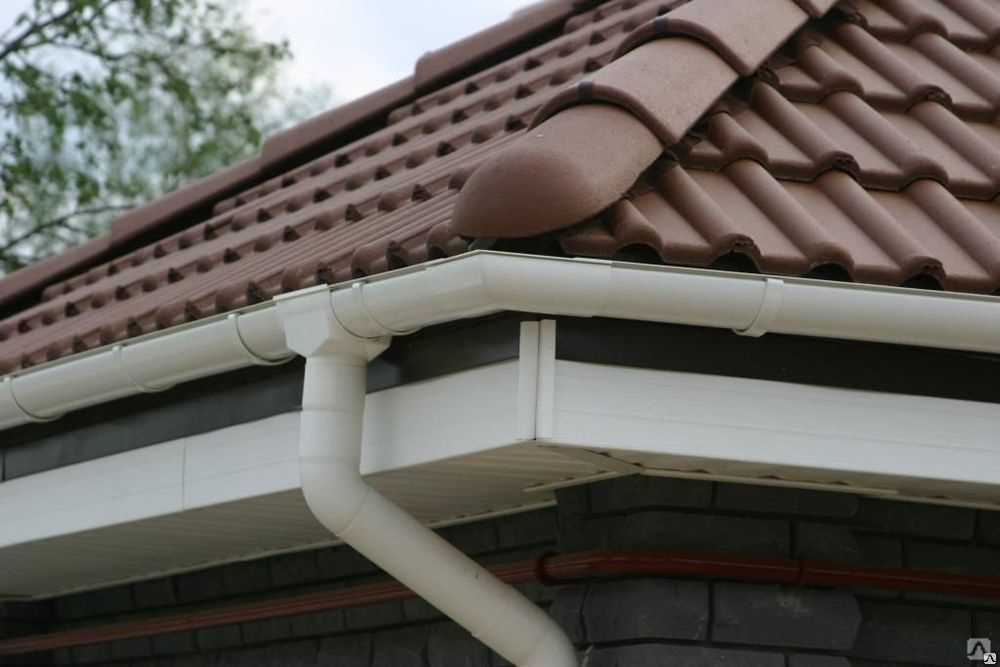

Элементы водосточной системы и их монтаж

В системе водостоков все элементы взаимосвязаны и выполняют специально отведенную только для нее роль. Однако, основная роль по принятию воды, стекающей с крыши, возложена на наклонные желоба. Именно они принимают первые нагрузки, и именно в них скапливается вся жидкость, стекающая с крыши.
Затем вода по наклонным желобам устремляется к воронке, а через нее в вертикальные водосточные трубы, которые собираются из нескольких секций. По этим трубам вода стекает на землю. Обычно в системе водостоков применяются и другие элементы, такие как колена, заглушки, хомуты, лотки, дополнительные водосбросники, сливы и т.д. Все они крепятся к конструкции крыши и фасада при помощи специальных кронштейнов.
Подбирают элементы в зависимости от:

архитектурных особенностей здания;
кровли (ее формы и площади);
максимального количества осадков;
систем дренажа и антиобледенения.

Так, если взять водосточные трубы диаметром 80-90 мм, то они вполне подойдут для крыши с общей площадью до 100 м2. При большей площади крыши понадобятся трубы диаметром 100-125 мм. Рассчитывая поперечное сечение труб, стоит отталкиваться от того, что 1 см2 сечения отводит воду с 1 м2 площади кровли.
Определившись с выбором водосточной системы (материалом ее изготовления), а также разобравшись с необходимыми для Вашего строения элементами, можно переходить к их монтажу. На этом этапе стоит знать, что существуют общие принципы монтажа системы и правила проведения работ, которые в инструкции указывают производители элементов.
Так вот. Монтаж системы водостоков начинается с разметки под крепления водоприемных воронок (в первую очередь) с последующей их установкой (и креплений и воронок). Затем происходит разметка под держатели желобов и их монтаж. При этом для каждого отдельного вида желобов предусмотрено определенное расстояние между креплениями. Например, для большинства пластиковых желобов это расстояние составляет 60 см друг от друга, у металлических — 90 см. При разметке и монтаже не стоит забывать про уклон в сторону водоприемных воронок.
Закрепив держатели, укладываем на них желоба, которые предварительно герметично соединяются. При этом укладываются они, начиная от воронок, а располагают их ниже края крыши. По окончании установки желобов, монтируем водосточные трубы, при необходимости колено. Опускают трубы, не доводя их до земли 15-30 см, если, конечно, по дизайну и архитектуре не предусмотрен отвод воды в специально предназначенную для этих целей емкость (бочка, «горный» ручей и др.). Заканчивается монтаж вертикальных труб креплением на них слива.
Также стоит отметить, что вертикальные трубы, как и желоба, необходимо крепить к стене дома через 1-2 м друг от друга. Для этих целей применяются специальные хомуты или скобы.

Нарушение правил монтажа водосточных систем может привести к их повреждению, провису и другим нежелательным последствиям. Еще последствия могут быть вызваны ненадлежащим уходом за ними. Например, с весны до осени в водостоках часто собирается различный природный мусор (листья, ветки, пыль и др.), который препятствует нормальному движению воды. Для этих целей иногда стоит проводить ревизию водостокам, очищая от лишних предметов.
В зимний период угрозой для водостоков выступает обледенение, сход снега и наледи. С этим также можно бороться, установив снегозадержатели, а если финансы позволяют, то и систему антиобледенения.

Полезные мелочи

От сечения водостока зависит его продолжительность жизни. Если неверно подобрать сечение (меньше необходимого), то водосток будет часто переполняться, и в конечном итоге разрушится.
Водостоки из ПВХ подходят практически под любые кровельные покрытия, а при профессиональном монтаже и надлежащем уходе могут служить долгие годы.
Проектируя водосток, не стоит забывать про дренажную систему. Либо, как более дешевый вариант, смонтировать колено, отведя тем самым воды подальше от фундамента.

Коментарии

RSS

Выводы и полезное видео по теме

Производители водосточных систем заботятся о правильном монтаже своей продукции, поэтому все чаще выпускают видеоролики, помогающие понять все нюансы установки:

Если сравнивать технологии монтажа водостоков (круглых и прямоугольных), устройство прямоугольных систем выглядит сложнее. Отличаются размерами и конфигурацией некоторые детали. Например, толщина полос кронштейнов под прямоугольный желоб обычно берётся не меньше 3-4 мм.

Однако с эксплуатационной точки зрения, прямоугольные системы более предпочтительны. При экономии в 10-15% относительно монтажа круглых водостоков, они обеспечивают большую пропускную способность.

У вас есть личный опыт установки металлических водостоков для крыши? Хотите поделиться опытом или задать вопрос по теме статьи? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.

Выводы и полезное видео по теме

Подробная инструкция от производителя:

Полезные рекомендации по монтажу:

Любительский вариант:

Установка водосточной конструкции – несложное дело для любого, кто участвовал в строительстве дома. Однако набор начальных знаний все же необходим. Касается он, главным образом, расчетов и выбора подходящих комплектующих.

Если вы не уверены в своих силах, рекомендуем обратиться к специалистам, которые за короткий период составят проект и смету на установку водосточной системы.

При ознакомлении с информацией нашли недочеты или есть рекомендации по монтажу водосточной системы? Оставляйте, пожалуйста, комментарии, делитесь опытом в блоке для связи расположенном под статьей.
