Технология 3 строительство с использованием опалубки из пенопласта
Особенности технологии
Суть данной технологии заключается в том, что для возведения стен используются пустотелые пенопластовые блоки. В пространство внутри блоков устанавливается арматура и заливается бетон. Блоки имеют стандартные размеры 950х250х250 мм.
Таким образом, на этапе строительства пенопласт выполняет функцию опалубки, а после возведения стен служит утеплителем.
Строительство дома по данной технологии осуществляется следующим образом:
| Иллюстрации | Описание |
| Обустройство фундамента.Для такого дома лучше всего возвести обычный ленточный фундамент. Возводится он по стандартной технологии. | |
Сборка опалубки:
|
|
Заливка бетона:
По такой схеме стены возводятся на необходимую высоту. Затем монтируется кровля и осуществляется отделка. |
Плюсы и минусы
Достоинства:
- Прочность.Строительство при помощи пенопластовой несъемной опалубки позволяет получить полноценное монолитное жилье, способное выдержать любые нагрузки;
- Долговечность. Дом, построенный таким образом, может прослужить более 100 лет;
- Простота и скорость строительства. Если сравнивать с обычной опалубкой, то блоки устанавливаются гораздо проще и быстрей;
- Теплоизоляционные качества. В отличие от обычного монолитного строения, стены дома, возведенные по данной технологии, не нуждаются в утеплении.
Недостатки.Минус такого строительства заключается в его высокой стоимости. Один только блоки обходятся примерно в 1000 рублей за квадратный метр.
3 Требуемое оборудование и материалы
Чтобы утеплить фасад деревянного, либо кирпичного дома своими руками используя утеплитель Изовер Оптимал или любой другой, вам необходимо иметь следующие инструменты:
- Веник, металлическая щетка – чтобы очистить фасад от пыли и загрязнений;
- Малярные щетки – чтобы покрыть фасада грунтовкой;
- Ножовка и канцелярский нож – чтобы подогнать пенополистирол по размеру;
- Шпатель – чтобы разровнять клей на поверхность утеплителя и для выполнения шпаклевочных работ;
- Скобяной пистолет – для монтажа на фасад деревянного дома пароизоляционной пленки;
- Ведро, мастерок – чтобы размешать шпаклевочный состав клей для пенополистирола;
- Дрель – для просверливания отверстий в стене под фасадные дюбеля.
Смета на расходные материалы следующая:
- Грунтовка глубокого проникновения;
- Клей для пенополистирола;
- Жидкий пеноизол;
- Фасадные шпаклевочные смеси;
- Пароизоляционная пленка (если вы будете утеплять фасад деревянного дома);
- Фасадные дюбеля с зонтикообразными шапками;
- Стеклопластиковая шпаклевочная сетка;
- Декоративный материал, посредством которого будет выполняться отделка утепленного фасада.
Дом, утепленный пенополистиролом ПСБ 25Ф
Теперь несколько рекомендаций, которые необходимо учитывать, когда составляется смета на стройматериалы. Грунтовки глубокого проникновения лучше всего брать от фирмы Ceresit, к примеру, хорошо себя зарекомендовала грунтовка CT-17, которая отлично подойдет для стен как деревянного, так и кирпичного дома.
Фасадный шпаклевочный состав должен обладать полной водонепроницаемостью. Лучше всего себя проявляют акриловые фасадные шпаклевки. Если позволяют финансы, то идеальным вариантом являются полимерные фасадные шпаклевочные составы, отзывы свидетельствуют, что после засыхания они образуют полностью гидрофобную поверхность.
Чтобы крепить панели пенополистирола, нужен клей, не имеющий в своем составе органичных растворителей. Хорошо подойдут следующие варианты:
- Клей Ceresit CT-85 от фирмы «Ceresit» на утепление фасадного остекления;
- Клей Изолемфи от фирмы «Эмфи»;
- Клей Стоптер К20 от фирмы «Атлас»
- Клей Глимс-КФ от фирмы «Глимс Продакшн»;
- Клей Стайрофикс от фирмы «Terraco».
Классы и марки пенопласта
Классы пенопласта
Существует всего два класса пенопласта: прессовый и беспрессовый. Из названий понятно, что у этих материалов разный способ производства. Первый изготавливают с помощью прессового оборудования, второй – методом спекания при высоких температурах. Но и в этой линии производства используют прессовое оборудование. Однако классификация такова, какова она есть.
Пенополистирол суспензионный беспрессовый
К какому классу относится пенопласт, можно определить визуально. Беспрессовый представляет собой комплекс достаточно прочно склеенных гранул круглой и овальной формы. Структура такого материала пористая, прочность зависит от плотности.
Прессовый пенополистирол
Прессовый имеет вид довольно гладкого листового полотна, плотность которого бывает разной и зависит от марки изделия. Этот материал имеет отличные технические и эксплуатационные характеристики.
Марки пенопласта
Марки пенопласта
Пенопласт, изготовленный беспрессовым способом, обозначают аббревиатурой ПСБ. Прессовый – ПС. В наименовании изделия могут присутствовать и другие буквы, каждая из которых указывает на особенность этого продукта.
- А – полотно имеет правильную геометрическую форму параллелепипеда и ровную кромку;
- В – кромка изделия имеет L-образный срез;
- Р – нарезка полотен выполнена горячей струной;
- Ф – фасадный или изготовленный с применением специальных форм;
- С – самозатухающий;
- Н – изделие пригодно для наружного применения.
Цифры в наименовании ППС сообщают о его плотности.
Марки беспрессового пенопласта
ПСБ-15
Самый недорогой продукт, обладающий высокой степенью хрупкости. Используется в качестве теплоизоляционного и упаковочного материала, легко крошится, обладает низкой гигроскопичностью. Традиционно используется для утепления балконов и лоджий, дачных домиков, контейнеров и хозблоков.
Пенопласт ПСБ С-15
ПСБ-25
Пенопласт разных марок
Эта марка пенопласта часто дополняется буквой «Ф», поэтому материал рекомендован для утепления фасадов. Благодаря более высокой плотности, чем у ПСБ-15, используется для изготовления элементов декора ландшафта и интерьера.
ПСБ-35
Пенополистирола ПСБ-С-35
Универсальный материал, имеющий широкую сферу применения. Используется для утепления инженерных коммуникаций, тепловых и газовых магистралей, производственного оборудования, теплоизоляции кровель и мансард. Задействован в производстве многослойных панелей (в том числе железобетонных) в качестве теплоизоляционной прокладки.
ПСБ-50
Характеристики пенопласта ПСБ-С 50
Этот материал обладает наивысшей плотностью среди беспрессовых пенопластов. Востребован в качестве тепло- и звукоизолятора для объектов любого назначения. Способен обеспечить качественную защиту от холода, потому применяется при устройстве подземных коммуникаций, гаражей и автостоянок, в дорожном строительстве.
Характеристики марок беспрессового пенопласта.
| Показатель | ПСБ-15 | ПСБ-25 | ПСБ-35 | ПСБ-50 |
|---|---|---|---|---|
| Прочность на сжатие при 10% деформации (МПа) | 0,04 | 0,08 | 0,14 | 0,18 |
| Плотность (кг/м3) | 15,0 | 15,1-25,0 | 25,1-35,0 | 35,1-50,0 |
| Теплопроводность (Вт/мК) | 0,1 | 0,43 | 0,38 | 0,38 |
| Водопоглощение в течение суток в % от общего объема | 4 | 3 | 2 | 2 |
Марки прессового пенопласта
Прочный и жесткий прессовый (плиточный) пенопласт представляет собой замкнутоячеистую пластмассу. Является радиопрозрачным материалом. Нашел широкое применение во всех отраслях промышленности и сельского хозяйства. Прессовым методом изготавливают ПВХ пенопласты, в состав которых входит полихлорвиниловая смола.
Марки ПС-1, ПС-2, ПС-3, ПС-4.
Имеют закрытопористую структуру, степень гигроскопичности приближена к 0. Максимально устойчивы к атмосферным воздействиям. Самозатухающие, бензомаслостойкие.
Пенопласт повышенной твердости ПС-1-350
ПС-1-150
Используются в радиоэлектронике в качестве материала, неустойчивого к электрическому пробою, а также для изготовления тары и поплавков для агрессивных жидкостей.
Для утепления фасадов зданий востребованы беспрессовые пенопласты разной плотности. Для того чтобы купить по-настоящему качественный материал, нужно знать о том, как можно самостоятельно проверить информацию производителя и продавца.
Пенопласт повышенной твердости ПС-4-40
В числе крупнейших российских производителей пенопласта следующие компании:
- «Стиропласт» (г. Чехов);
- «Омегапласт» (г. Москва);
- «Центр гамма» (г. Коломна);
- «Кавминпром» (г. Минеральные воды);
- «Ставполиэстер» (г. Ставрополь);
- «Роспласт» (г. Москва).
Где используется в зависимости от размеров?
Этот прочный влагостойкий утеплитель применяется при выполнении наружных работ. Чтобы утеплить стену пенопластом, сначала нужно определить, какой плотности, размеров, вида пенополистирол потребуется для работы.
Выбор зависит от тех предполагаемых нагрузок, которые будет нести этот материал в период эксплуатации.
При утеплении вертикальной стены нагрузки будут минимальны, подойдет лист любой марки.
Даже ПСБ-С 15 даст тот же результат, что и ПСБ-С 25, если речь идет об утеплении стен в районах с мягкими зимами.
Это происходит из-за того, что принцип действия пенопласта основан на склеивании полистироловых шариков, между которыми и внутри имеются множественные воздушные камеры.
Известно, что чем меньше массы и больше воздуха, тем лучше проявляется эффект теплоизоляции.
Работать с листами низкой плотности, которые более хрупкие и ломаются, неудобно. ПСБ-С 25 имеет большую плотность, с ним легче производить отделку.
Пенополистирол 25 часто используют для внешнего утепления стен нежилых помещений. Им производят отделку балконов, лоджий, гаражей, торговых центров, различных учреждений.
Для северных районов с холодными зимами считают, что толщины листа в 5 см достаточно, чтобы в самые морозные ночи внутри помещения сохранялось тепло.
Пенопласт марки 100 используют для термоизоляции промышленных морозильных камер, а также для утепления домов в суровом климате крайнего севера.
Размер листа в 10 см сделает показатель теплозащиты максимальным. Выбирая марку пенополистирола, можно выбрать лист, имеющий различные параметры.
Нестандартный лист 500х500 иногда намного удобнее в работе, чем стандартный длинный с размерами 2000х1000 мм.
Для утепления стен дома подойдут листы размером 1000х1000 и 1000х500 мм. С ними удобно работать, получается меньше стыков, которые придется герметично заделывать.
Для заполнения площадей меньших размеров имеющиеся листы разрезают на подходящие куски. При всех нестандартных ситуациях в отделке лучше использовать лист больших размеров, чтобы легче было выпиливать конфигурации.
В процессе укладки такие листы подгоняют под нужные параметры, разрезая пенополистирол на части. Режется этот материал легко.
Подготовка стен
Утепление наружных стен начинается с подготовки поверхности. Удалите все старые куски штукатурки и отслойки плит или кирпичей, которые отваливаются. В противном случае крепление не будет держаться хорошо. Все острые зазубрины и торчащую арматуру необходимо убрать.
Затем обработайте поверхность грунтовкой, после чего приступайте к заделке щелей. Совсем необязательно, чтобы в результате стена получилась идеально гладкой. Но она должна быть подходящей для того, чтобы пенополистирол (или, как его еще называют, пенопласт) плотно прилегал к ней.
Этапы подготовки кирпичной стены к утеплению.
Большие щели необходимо максимально расширить и заделать большим количеством раствора с использованием пакли в качестве вспомогательного материала. Мелкие можно заштукатурить исключительно раствором. Когда раствор высохнет, поверх него нанесите фасадную шпаклевку.
Если на стене есть значительные неровности — бугры или же ямы — то имеет смысл сровнять их с остальной поверхностью стены. Только не переусердствуйте. Ведь избыток раствора не даст ничего хорошего. После работы и высыхания раствора и шпаклевки всю стену нужно тщательно покрыть грунтовкой, содержащей антисептик.
Теперь можно переходить и к самому процессу утепления. Учтите, что если на стене есть конструктивные выступы, то их необходимо утеплять отдельно. Основные же листы укладываются на ровную стену. Вначале ее нужно ошпаклевать. Для этого нет смысла приобретать специальную мастику. Идеальным вариантом будет работа с той же смесью, посредством которой будет происходить приклеивание пенопласта к стене. Слой шпаклевки должен быть 2-3 мм. Более толстым его делать не нужно. Выступающие элементы тоже нужно обработать смесью. Удобнее всего работать широким шпателем — вы и времени потратите меньше, и результат получится качественнее.

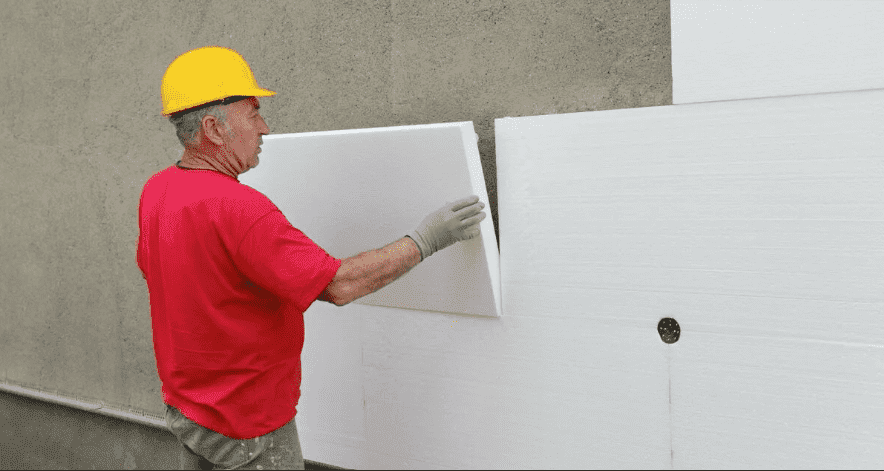

Крепим утеплитель
Если вы хотите чтобы стены после утепления получились ровными и красивыми, начинающим мастерам рекомендуется воспользоваться старым дедовским способом, который называется «паук».
Разметка с помощью отвеса и нитки
Сделать «паук» достаточно просто – для этого вам потребуется прочная нить (тонкая веревка) и грузик. Итак, для начала вам необходимо по углам стены, на которой производится наружное утепление стен дома пенопластом, забить по одному дюбелю (или гвоздю).
Из грузов и нитей следует собрать два отвеса и привязать их к забитым по углам дюбелям в нашей стене. Когда отвесы примут строго вертикальное положение, на нижних дюбелях делаем отметки и привязываем по данным отметкам отвесы.
Последний шаг в создании паука – натягивание горизонтальной нити. Это делается просто – аккуратно подвязываем горизонтальную нить к вертикально натянутым веревочкам (у вас должна получиться горизонтальная отметка, которая легко перемещается вверх и виз – это позволит вам контролировать горизонталь на любом этапе утепления стены).
Ну вот, наш паук готов, теперь перейдем к главному вопросу – как утеплить стены пенопластом снаружи? Следует сразу оговориться, что пенопластовые плиты изготавливаются 2-ух размеров – 1м × 1м и 1м × 0,5м.
Теперь что касается клея, который нам потребуется для крепления плит пенопласта к стене. Технология утепления наружных стен пенопластом предусматривает использование специального клея – если говорить про тот же Ceresit , то данный производитель изготавливает очень хороший клей под простым названием СТ83.
Клей для пенопласта
Данный клей (как и любой другой аналогичный) приготавливается путем разбавления водой. Следует отметить, чем гуще у вас получится клеевая масса, тем меньше шансов будет у пенопласта попросту сползти по стене.
Но следует помнить и про тот факт, что сильно густой клей тоже не является «хорошим тоном» в строительстве, так как пенопласт может попросту не приклеится. Поэтому с пропорциями лучше определяться по месту и доверяя собственной интуиции. Это достаточно просто – уже при втором замесе вы точно будете знать, сколько нужно клея и воды.

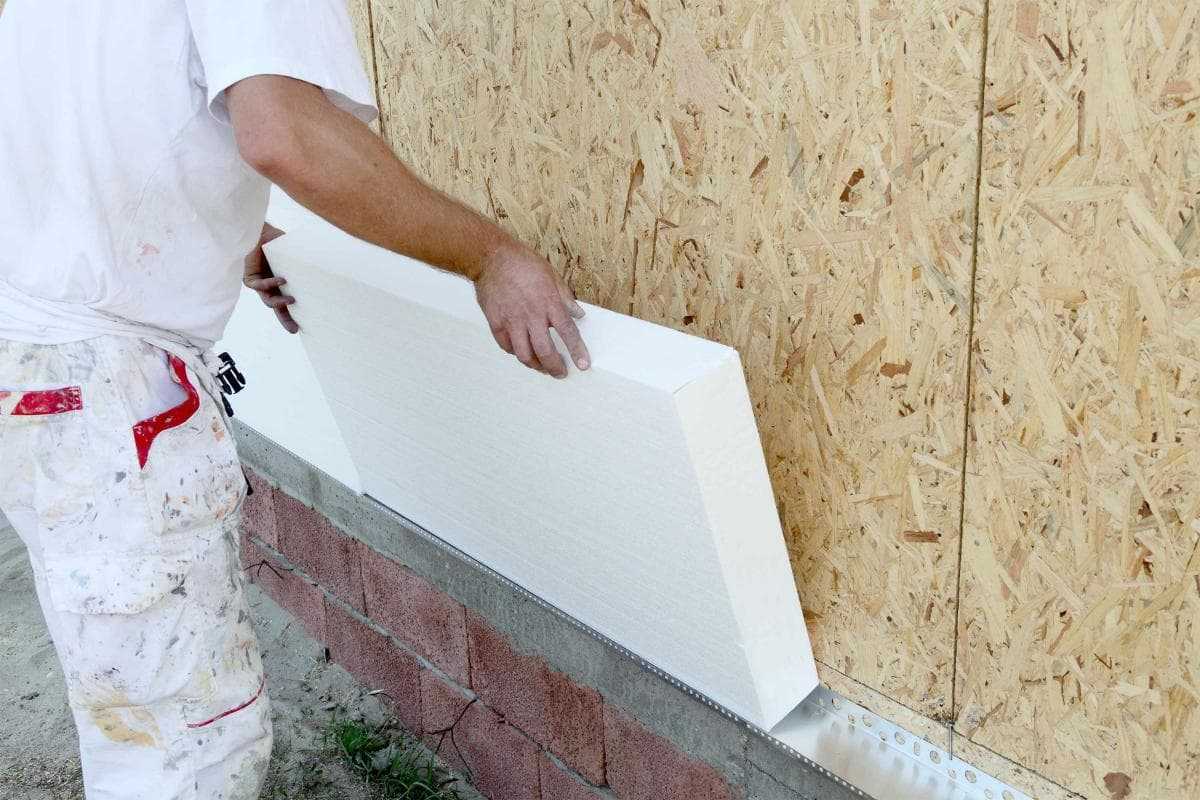

Что касается нанесения клея на плиты пенопласта, то здесь нет ничего сложного. Раствор накидывается так называемыми «ляпухами» – то есть в каждый угол плиты и в центр вам потребуется набросать по «ляпухе» (кстати, в центр можно и пару).
Затем, плита плотно подгоняется к стене и прижимается рейкой или уровнем до тех пор, пока вся плоскость утеплителя не выровняется по направляющей нитке. Технология утепления стен пенопластом снаружи предусматривает срок в одни сутки, который необходим для высыхания клея.
«Ляпухи» собственной персоной
К сожалению, при креплении вам не обойтись одним клеем. В качестве дополнительного крепежа используются «зонтики» – это те же самые дюбеля, только имеющие длинную ножку и широкую шляпку (не бойтесь – цена на данный крепеж приемлема и не вольется вам в копеечку).
Укрепляем конструкцию дюбелями
Каждый лист крепится в пяти местах (по углам и по центру). Для этого следует просверлить неглубокие отверстия (через пенопласт) и забить в них зонтики. Забивать следует таким образом, чтобы шляпки зонтиков немного утопали в материале, а полученные углубления затем закрываются тем же клеем.
Армирование утеплителя
После того как все основные работы по утеплению выполнены, переходим к заключительному этапу – армированию.
Для работы вам потребуется:
- Шпатель широкий (кстати, продаются специальные шпателя ля нанесения клея на плиты);
- Шпатель узкий;
- Кислостойкая сетка;
- Клей для армирования СТ85 (Ceresit).
Смесь для армирования
Итак, для начала на утеплитель следует нанести тонкий слой клея и при помощи шпателя аккуратно вдавить в него сетку.
Сетка для армирования
Данный процесс является тем же шпаклеванием с армированием, правда имеет некоторые особенности. К примеру, если вы не хотите чтобы на армированной поверхности появились трещины, следует куски сетки клеить с небольшим нахлестом (3-5 см). Что касается углов сетки, то они загибают и накидываются на соседний кусок сетки.
После того как вы обклеили сеткой весь утеплитель, можно переходить к заключительному этапу – штукатурка.
Здесь можно пойти двумя путями:
- первый представляет собой нанесение клея путем шпаклевки;
- второй – это оштукатуривание стены по всем правилам с использованием терки и полутера.
Правильное утепление наружных стен
Пенопласт, его достоинства и недостатки
Для начала ознакомимся с материалом, о котором пойдет речь в статье. Пенопласт представляет собой полимерный утеплитель, выпускаемый в виде плит белого цвета. Материал имеет выраженную зернистую структуру, причем каждое отдельное зерно содержит в себе множество пустот, заполненных газом. Именно их наличие и придает пенопласту отличные теплоизоляционные качества. С другими свойствами материала вы можете ознакомиться из таблицы.
Плиты пенопласта
Таблица. Пенопласт – основные характеристики.
| Характеристика | Значение |
|---|---|
| Плотность | От 15 до 40 кг/м3, в зависимости от марки материала |
| Показатель теплопроводности | От 0,038 до 0,042 Вт/м*К |
| Коэффициент водопоглощения | 0,02 |
| Коэффициент паропроницаемости | 0,05 |
| Диапазон допустимых температур | От -50°С до +75°С |
| Средний срок службы | 60 лет |
Утепление фасада пенопластом
К достоинствам пенопласта относят:
- низкую стоимость;
- хорошие теплоизоляционные качества;
- малую массу;
- удобство в обработке и монтаже;
- непривлекательность для бактерий и грибка;
- высокую долговечность.
Что касается недостатков пенопласта, то таковых можно выделить два. Первый — горючесть материала. Второй – малая паропроницаемость, которая в случае ошибки проектирования или монтажа утеплителя может привести к появлению плесени на основной стене.
Пенопласт как утеплитель
Основная задача, выполняемая утеплением – сдвигание точки росы наружу. Рассмотрим три варианта строений.
- В первом случае имеется только стена без какого-либо утепления. Точка росы располагается внутри материала, между его внешней и внутренней сторонами имеется существенный перепад температуры. В результате через стену уходит много тепла, в доме образуется конденсат, а срок службы материала существенно падает из-за отсыревания.
- Во втором случае утеплитель располагается изнутри. Точка росы смещается в зону между ним и стеной. Теплопотери существенно сокращаются, но при этом отсыревание остается. Также возникает риск появления плесени между утеплителем и стеной.
- В третьем случае утеплитель располагается снаружи, точка росы смещается за стену дома. Последняя теперь не подвержена отсыреванию и не теряет тепло.
Расположение точки росы
Устройство утепления наружных стен пенопластом. Все составляющие системы выделены и подписаны
Характеристики, свойства и область применения
Чтобы определить вред пенопласта как утеплителя необходимо рассмотреть его свойства, состав и метод изготовления
Отдельное внимание стоит уделить и области применения, поскольку именно она является решающим фактором при выявлении воздействия на человека
Структура материала на срезе
Утеплитель
В качестве материала для защиты от холода пенопласт практически незаменим.
- Его пористая структура способна значительно снижать теплопроводимость.
- Пенопласт прекрасно держит форму, чем не может похвастаться не один из утеплителей в данной ценовой категории.
- Он более чем на 90% состоит из воздуха, поэтому не горит и не поддерживает этот процесс.
- При его изготовлении используют минимальное количество стиролосодержащих веществ, что считается решающим фактором при определении экологической чистоты.
- Максимальный срок эксплуатации пенопласта превышает 50 лет. Об этом свидетельствует инструкция по монтажу и сертификат качества, прилагающийся к большинству изделий из этого материала.
Использование в качестве наружного утепления домов, любительское фото
Выделение отравляющих веществ
Считается, что пенопласт при горении или сильном нагреве выделяет стирол, который очень вреден для организма и в чистом виде может стать настоящим ядом. Однако вредность базальтового утеплителя порой намного выше, особенно если были допущены нарушения в процессе его изготовления, что приводит к решению использовать менее опасный материал, хотя и выделяющий ненужные вещества.
Применение данного материала было утверждено еще при Советском Союзе, с учетом соответствующего ГОСТа
Таким образом, становиться понятно, что производить утепление лоджии или других помещений при помощи пенопласта вполне безопасно. В тех же случаях, когда он будет выделять вредные вещества, найдется много других материалов, в виде виниловых обоев и пластиковых предметов интерьера, которые могут нанести больший вред.
Данный материал очень нравится грызунам. Что может свидетельствовать об отсутствии токсичности
Область применения
Определяясь со степенью вредности данного материала необходимо рассмотреть места его использования.
Прежде всего, стоит понять, что пенопласт внутри помещений используют только когда выполняется утепление пластиковых окон, или входных дверей. Во всех остальных случаях используют более дешевые материалы. Поэтому его воздействие на человека минимально. Отдельно стоит отметить утепление стен соприкасающихся с улицей. Дело в том, что его необходимо производить только снаружи (см.также статью Утепление фасадов пенопластом: делаем наружную теплоизоляцию с минимальными затратами времени и средств)
В противном случае между утеплителем и стеной будет появляться конденсат, образовываться плесень и грибок
Когда возводятся перегородки из гипсокартона, то совершенно неважно вреден ли базальтовый утеплитель или выделят ли пенопласт стирол. Оба этих материала поставлены в данном случае в такие условия, что их использование является не только самым оптимальным решением, но и экологически чистым
Единственное небезопасное место для применения этого утеплителя считается крыша из металла. Однако при учете того, что от непосредственной области накаливания пенопласт отделяет слой гидроизоляции, а от жилого помещения пленка пароизолятора, то использование его для этих целей вполне допустимо.
Однако при учете того, что от непосредственной области накаливания пенопласт отделяет слой гидроизоляции, а от жилого помещения пленка пароизолятора, то использование его для этих целей вполне допустимо.
Дома в Японии, полностью изготовленные из пенопласта
Исследования и практика
Многие начинающие мастера, производя монтажные работы своими руками, обращаются за консультацией к специалистам или сети Интернет. Однако по вопросу о вреде данного материала нет однозначного мнения мастеров и достоверных исследований специалистов.
Ответ сотрудников МЧС на запрос о вреде данного материала и его пожарную безопасность при возведении жилых домов
При этом практика показала, что расположение утеплителя и внешние воздействия на него полностью не могут исключить выделение вредных веществ. Правда вероятность подобных случаев настолько мала и требует определенных условий, что принимать ее всерьез не стоит.
Также необходимо помнить и о том, что цена других экологически чистых утеплителей весьма высока, а их природные составляющие также выделяют вредные вещества при горении или сильном нагреве.
Толщина различных видов материала для достижения одинакового эффекта теплоизоляции
