Особенности направляющих для гипсокартона

Характеристики стоечных элементов

У стоечных элементов имеется маркировка ПС, а также CW. Размеры этих элементов по ширине должны соответствовать параметрам стартовых профилей.

У качественных изделий есть одна отличительная черта. На каждом таком профиле выполняется специальная насечка. Эта деталь предназначена, чтобы упрощать процедуру прокладки элементов коммуникационной системы. У профильных деталей некоторых производителей есть добавочное ребро жесткости, формирующее отогнутый край.

CW Направляющие для гипсокартона размеры Профиля для крепление ГКЛ Характеристика размеров Разновидности профильных изделий Классификация профильных изделий

Размеры изделий для организации каркаса под перегородку:

• длина – 3000-4000 мм (нестандартная длина изделий выполняется на заказ);
• высота – 40-50 мм;
• ширина – подбирается в соответствии с параметрами профилей ПН.

Существует также потолочный вариант, который относится к типу стоечных изделий. Они самые востребованные среди застройщиков, занимающихся организацией декоративных конструкций из гипсокартона. Маркировка в этом случае делается с использованием сочетания букв CD или ПП.

Производители тщательно разрабатывают линейку размеров для этих изделий. Благодаря этому можно рациональным образом расположить конструкцию и экономно распорядиться имеющимся пространством. При использовании потолочного профиля в помещениях с любыми размерами, у вас останется минимальное количество строительного мусора.

Изделие арочного типа

Размеры потолочных каркасных элементов:

• длина – 2500-4000 мм;
• ширина – 600 мм;
• высота – 27-28 мм.

Ознакомившись с видео обзором, расположенным ниже, вы увидите, как сооружается гипсокартонная стена.

Для декоративных конструкций с нестандартными формами используются профили арочного типа. Они применяются в тех случаях, когда необходимо соорудить конструкцию сложной формы, в которой преобладают криволинейные плоскости и изгибы. К таким объектам относятся декоративные перегородки или арки.

Несмотря на практичность и удобство данной продукции, многие опытные застройщики обходятся и без них. Мастера используют стоечные профили для этих целей, делая надрезы в их конструкции, чтобы добиться гибкости.

Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом

Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.

Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…

Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…

Каталог нормативных документов Самые популярные ГОСТы и строительные нормы

Есть вопросы?Задайте их эксперту

Небольшое описание раздела с вопросами и ответами. На прау предложений для примера

Технология монтажа

Если точно следовать технологии монтажа, то собранная конструкция прослужит не одно десятилетие при условии эксплуатации в нормальных условиях.

Инструменты и материалы для работы

Если для монтажа гипсокартона на потолок используется технология Кнауф, то для работы вам понадобятся следующие инструменты:

• шуруповерт;
• перфоратор;
• ножницы для резки металлических изделий или болгарка с кругом для работы по металлу;
• рубанок для выполнения фаски по краю листа гипсокартона;
• правило;
• уровни (строительный и лазерный);
• рулетка;
• малярный шнур;
• канцелярский нож для резки ГКЛ.

Кроме этого, вам понадобятся следующие материалы (в скобках указан расход на квадратный метр):

• ПН профиль марки Кнауф сечением 28х27 мм (количество равно периметру помещения);
• ПП профиль марки Кнауф сечением 60х27 мм (2,9 м.п.);
• прямой или регулируемый подвес (0,7 шт./м²);
• соединитель типа «краб» (1,7 шт.);
• элементы для удлинения профиля понадобятся, если стороны комнаты больше трех метров;
• саморезы и дюбели;
• гипсокартон марки Кнауф подходящей разновидности (1 м²);
• шуруп LN 9 (количество равно 1,4 шт./м²);
• анкерные элементы (0,7 штук);
• шуруп TN 25, который в народе называют «клоп» (23 шт.);
• дюбель К 6/35 (по 2 штуки на погонный метр направляющего профиля);
• гипсовая шпаклевка Кнауф (0,4 кг);
• армирующая лента (1,2 м.п.);
• грунтовка марки Кнауф (0,1 л).

Подготовка поверхности

Для начала выполним разметку потолочной поверхности. Для этого используем малярный шнур, лазерный уровень и рулетку. Находим самый низкий угол комнаты, для этого перемеряем все углы помещения. Потом от этого угла откладывает вниз величину понижения нашей конструкции. Отметку переносим на другие углы комнаты при помощи лазерного уровня. Затем все отметки соединяем горизонтальными линиями на стенах.

На потолочной поверхности выполняем разметку под ПП профили. Их обычно монтируют с шагом 40 см. По этой разметке отмечаем места установки подвесов. Их шаг равен 40-60 см, но может быть и реже в зависимости от сложности и веса всей конструкции.

Монтаж каркаса

Убедитесь, что в месте вкручивания крепежных элементов в стены не проходит проводка, потому что это может привести к поражению электрическим током и обесточиванию помещения. Если у вас нет схемы разводки электрических проводов в комнате, то можете воспользоваться портативным металлоискателем.

Каркас монтируем в такой последовательности:

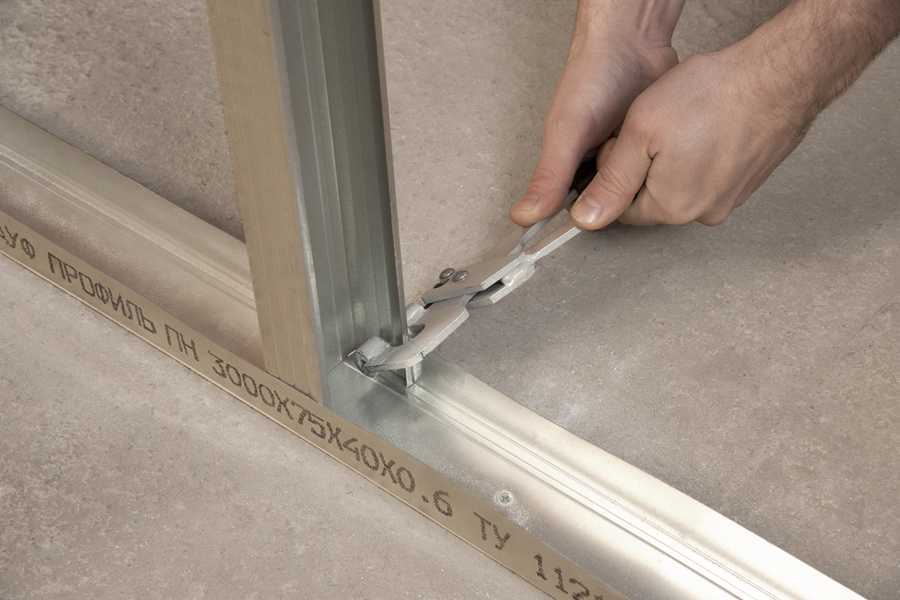

1. По разметке на стенах крепим направляющие рейки. Крепеж выбираем в зависимости от материала стен. Шаг установки крепежных элементов равен 50 см.
2. По разметке на потолке крепим подвесы. Для фиксации каждого элемента используем по два дюбель-гвоздя.
3. Потолочные профили нарезают на отрезки требуемой длины и заводят их концы в направляющие на стенах. Среднюю часть профиля крепят к перфорированным ушам подвесов при помощи коротких саморезов.
4. Монтируем поперечные профили каркаса. Их соединяем с продольными рейками посредством соединителей типа «краб». Крепить эти элементы на подвесы не нужно.
5. В итоге получается каркас с ячейками 40х40 см. После этого натягиваем шнур между направляющими рейками на стенах и выравниванием положение каркаса в одной плоскости. Для этого регулируем длину подвесов.

Монтаж листов ГКЛ

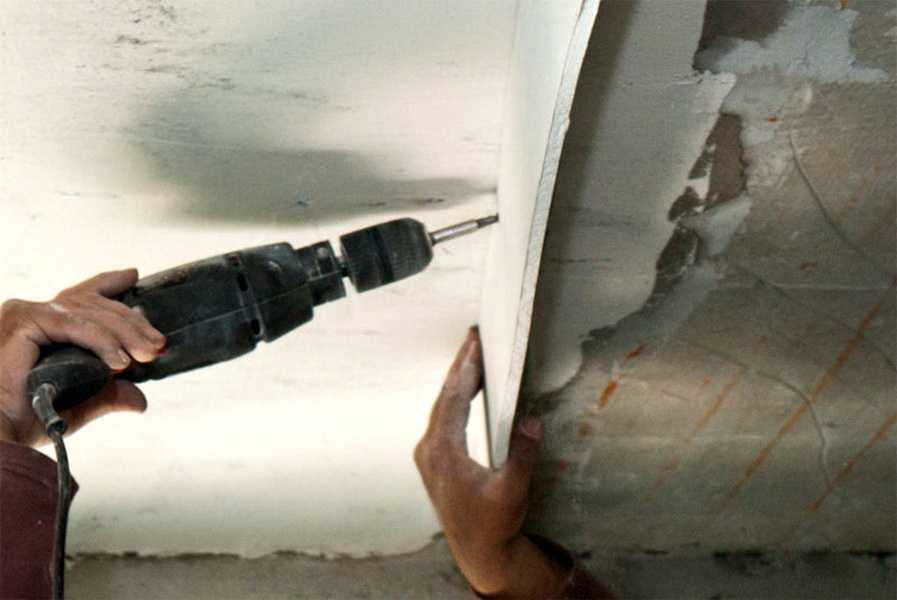

Крепление листов гипсокартона начинают от угла или центра помещения. Стыки соседних плит должны приходиться на середину профиля. Торцевой стык плит в соседнем ряду должен смещаться так, чтобы в одной точке не сходились четыре угла. Обычно смещение делают на шаг профиля равный 400 мм.

Если на листе нет готовой фаски, то ее снимают рубанком до начала монтажа. Фаска делается под углом 22 градуса к плоскости листа и на глубину 1/3 толщины. Она нужна для шпаклевания и армирования швов.

Для фиксации плит гипсокартона используем самонарезающиеся шурупы. Крепежные элементы углубляют в тело материала, а это место потом шпаклюют. Шаг установки крепежей в центральной части листа равен 25 см, а по его периметру – 15 см. От края плиты саморез вкручивают на расстоянии не менее 15-25 мм.

Советы по монтажу

Перед началом работ по установке ГКЛ — гипсокартонных листов — необходимо завершить все отделочные работы, в частности, на стенах. Не оставляйте напоследок работы, которые включают в себя взаимодействие с водой. Естественно, что до отделки стен они должны стать ровными и чистыми, поэтому уделите время и этому.

Сам монтаж должен проводиться при температуре от 10 градусов по Цельсию и выше, причём оптимальным вариантом будет поддерживать среднюю температуру 15-20 градусов. Поэтому, в крайнем случае, когда работы происходят зимой, позаботьтесь об отоплении для помещения. Это поможет и людям, и материалам быть в форме. Говоря об уровне влажности, не забудьте, что самым предпочтительным будет сухой режим, но допускается и нормальный

О том, как разграничивается уровень влажности, вы можете узнать из СНиП 23-02-2003 «Тепловая защита зданий».

После соблюдения всех вышеперечисленных условий необходимо провести точную разметку потолка, принимая во внимание шаг для потолка и тип нагрузки для крепления подвесов. То есть на потолке необходимо отметить карандашом местонахождение подвесов для потолка и листов гипсокартона. Не забывайте, что те коммуникации, которые вы планируете скрыть под потолком, необходимо провести сразу после разметки.

Не забывайте, что те коммуникации, которые вы планируете скрыть под потолком, необходимо провести сразу после разметки.

Стоечный профиль, параметры и использование

Часто стоечными профилями называют только один вид – CW, однако это не совсем верно, ведь для каркаса стен и потолка потребуется совершенно другой тип металлических реек. Различают варианты готовых стоек, использующихся в создании основания под гипсокартонную обшивку.Существующие размеры профиля CW

1. CD профиль (ПП – профиль потолочный в отечественных сокращениях). Несмотря на то, что его называют потолочным, такой вид металлопрофиля применяется для каркасов отделки не только перекрытий, но и стен. Имеет следующие характеристики: ширина 60 мм, высота боковых полок 27 мм, длина 3000-4000 мм. Полки с загибами внутрь паза профиля, а по всей его протяженности имеются ребра жесткости, что при толщине стенок в 0,5-0,6 мм не позволяет рейке изгибаться под нагрузкой. Как и в направляющих аналогах для стоечных вариантов обязательно наличие покрытия с цинка.
2. CW-50, 75, 100 (ПС – профиль стоечный). Обычно этот тип профиля называют стоечным. Его используют при сборке каркасов простенков и стен, обшиваемых в дальнейшем листами гипсокартона. Цифры в маркировке обозначают ширину рейки, высота полок стандартна для всех – 50 мм. Они, как и в предыдущем варианте рейки, с загибом внутрь. Толщина стенок 0,5-0,6 мм, дополнительное усиление придают ребра жесткости по всей протяженности профиля. В наличии антикоррозионное цинковое покрытие.

Стоит знать, что латинские и русские маркировки обозначают одни и те же наименования. В первом случае используется система обозначений, разработанная компанией Knauf, вторая по стандартам отечественных производителей. И нет никакой разницы покупая СD или ПН-профиль, которые имеют одинаковые размеры и назначение. Смотрите в видео процесс сборки перегородки с помощью стоечных и направляющих профилей.

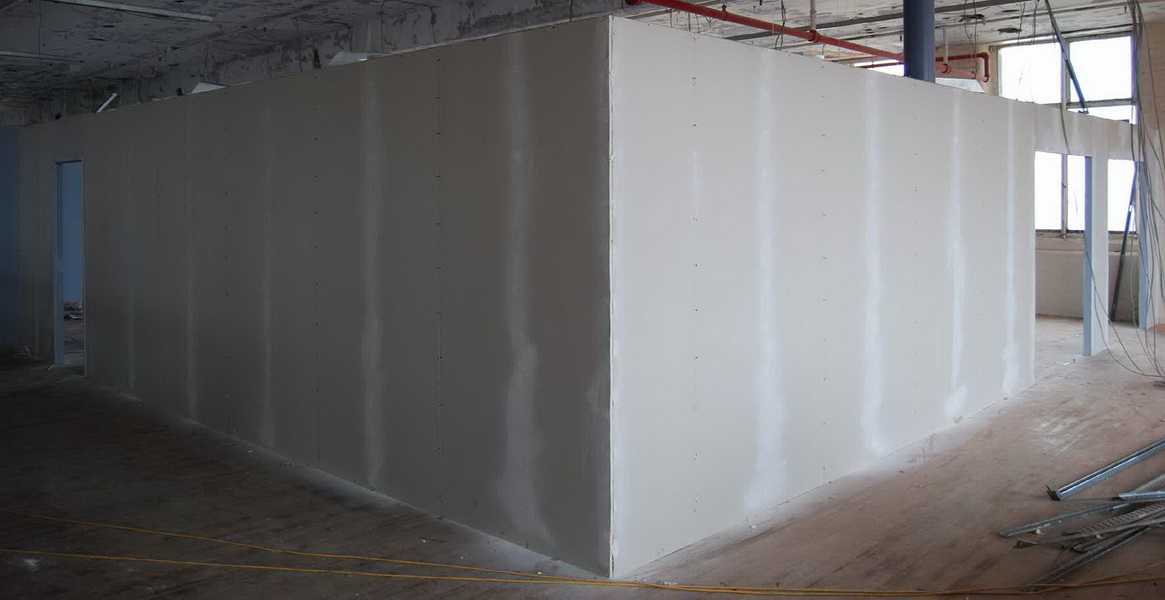

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности

Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

1. Высота комнаты, где будет монтироваться перегородка.
2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.

Состояние базовой стены.
Необходимость сокрытия коммуникаций коробом в перегородке.
Будет ли в перегородке дверь.
Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.

Температурный режим.
Какие функции будет выполнять перегородка.

Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

Этот сайт использует файлы cookie, чтобы предоставить Вам лучший пользовательский опыт. Продолжая просматривать сайт, Вы соглашаетесь с нашим использованием cookie.Конфиденциальность и политика cookie

Разновидности деталей

Технология Кнауф для монтажа гипсокартона на потолок считается самой лучшей, поскольку устройство подвесной конструкции проходит максимально быстро и просто благодаря большому выбору типов профилей и необходимых комплектующих.

Подвесной потолок из гипсокартона по технологии Кнауф делают с использованием некоторых профилей из списка ниже:

• направляющие;
• стоечные;
• перегородочные;
• арочные.

Все они выпускаются в нескольких размерах и подбираются в зависимости от необходимой прочности каркаса, нагрузок и назначения конструкции. Рассмотрим подробнее особенности каждого профильного элемента.

Стоечный тип

Подвесной потолок Кнауф чаще всего делается с использованием CD-профилей и ПП элементов. Они также подходят для создания каркаса фальшстен. Инструкция по использованию этих изделий выглядит следующим образом:

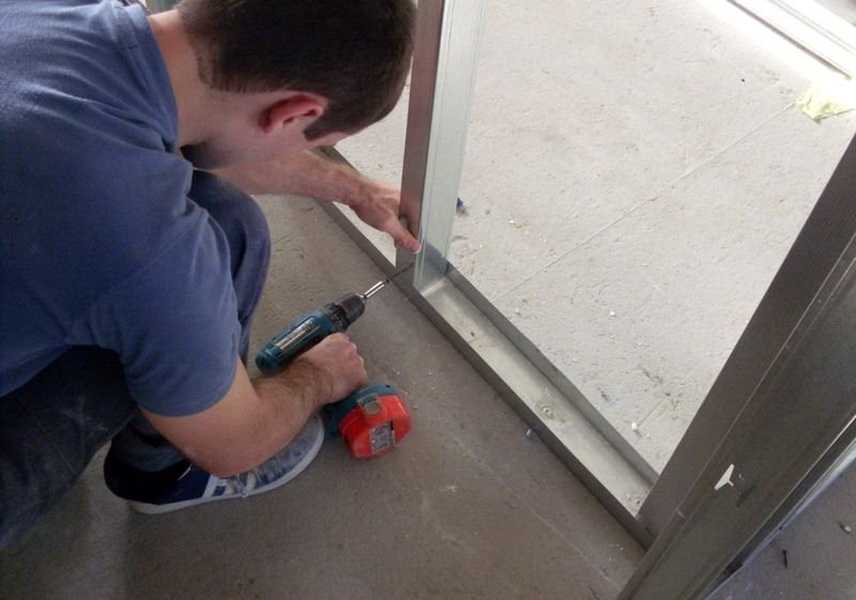

1. Стоечные элементы крепятся по периметру будущих перегородок или уровней подшивного потолка.
2. В них вставляются стоечные планки и фиксируются в нужной плоскости при помощи захватов.
3. На изготовленный каркас крепят листы гипсокартона.

Стандартный профиль потолочный ПП Knauf 60х27х3000 мм имеет разную толщину стали от 0,5 мм до 0,8 миллиметров. При трехметровой длине, цена колеблется в районе 2,5 у.е. за штуку. Также есть изделия с таким же сечением, но длиной 2, 4, 5, 6 м.

Направляющий тип

Потолок Кнауф и перегородки невозможно сделать без использования направляющих профилей. Они маркируются ППН или UD в зависимости от производителя. Эти изделия нужны для заготовки базы под установку каркаса. Фиксация планок осуществляется при помощи дюбель гвоздей по периметру каркаса. При изготовлении подвесного потолка направляющий элемент крепится к стенам по периметру комнаты, а при монтаже перегородок его устанавливают на пол, потолок и стену, к которой примыкает перегородка.

Маркировка и размеры, которые имеет Кнауф профиль потолочный направляющий, – ППН 28х27 мм. Длина бывает разной и находится в пределах 2,5-6 м, поэтому вы без труда выберите изделие нужного размера.

Перегородочный

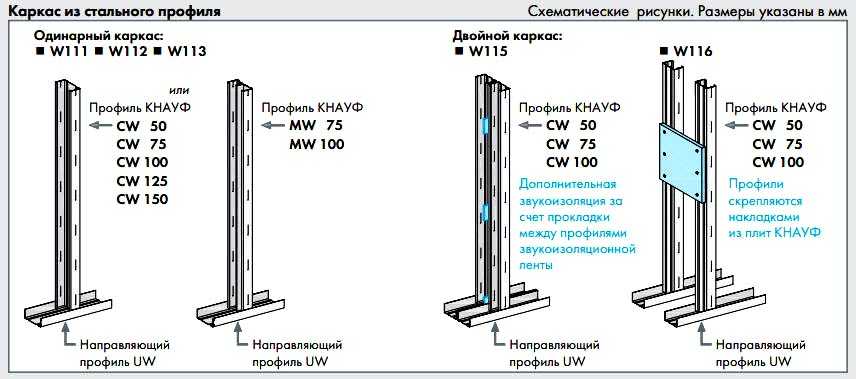

В системе Кнауф есть специальные стоечные и направляющие элементы для обустройства перегородок. Они имеют собственную маркировку и габариты:

• стоечный элемент маркируется ПС или CW;
• направляющие планки называются ПН или UW.

Все изделия имеют полку высотой 5 см. Ширина полос варьируется в пределах 5-15 см. Также отличается толщина стали, из которой выполнены элементы, и длина изделия.

Арочные типы

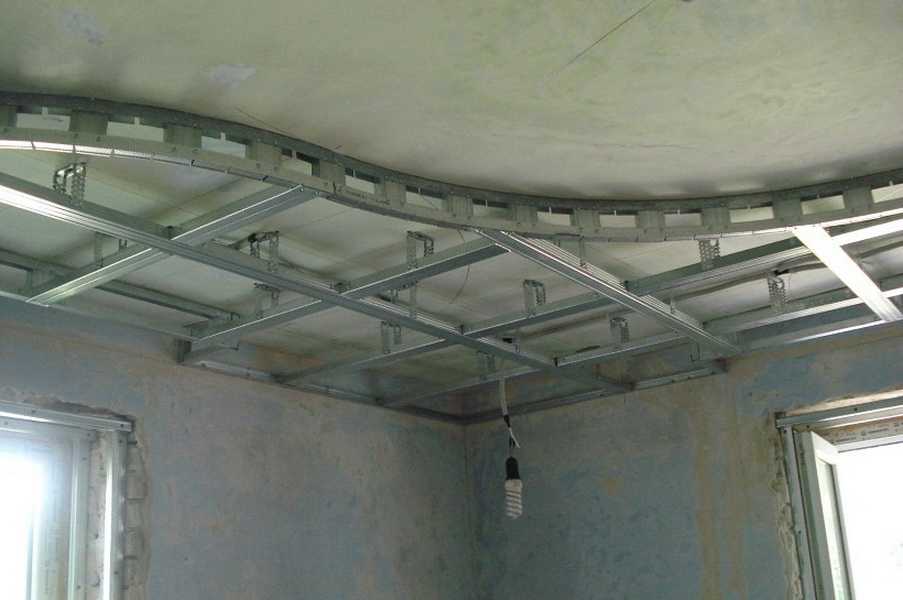

Если при устройстве перегородки или подвесного потолка нужно выполнить элемент изогнутой криволинейной формы, то используют специальные арочные планки. Эти изделия напоминают UD и CD-профили, но в отличие от стандартных планок, в заводских условиях на них выполнены надрезы и отверстия, благодаря которым можно гнуть деталь в нужную сторону.

Также в продаже есть заранее вогнутые или выгнутые с заданным радиусом элементы. Радиус кривизны у разных заготовок отличается. Обычно он начинается с 50 см и с шагом 500 мм доходит до нескольких метров.

Дополнительные элементы

При изготовлении каркаса под конструкцию из гипсокартона понадобятся следующие дополнительные детали:

• угловые соединители;
• удлинители для CD-профилей;
• анкерные подвесы;
• одно- и двухуровневые соединители;
• прямые подвесы.

Эти изделия облегчают и ускоряют монтаж, поскольку с их помощью различные профили и направляющие соединяются между собой и формируют конструкцию каркаса.

КНАУФ-профили

Общие сведения: Металлические КНАУФ-профили изготавливаются в соответствии с 1121-012-04001508-2011 и представляют собой длинномерные элементы, выполненные методом холодной прокатки стальной ленты на современном профилегибочном оборудовании.

Профили используются во всех категориях зданий: жилых, общественных, производственных. Они являются одной из главных составляющих комплектных систем сухой отделки и служат для устройства каркасов, различных по конструкции и назначению, в том числе для перегородок поэлементной сборки, облицовок и подвесных потолков. Каркасы в свою очередь являются жестким основанием для крепления КНАУФ-листов или КНАУФ-суперлистов.

Стандартная длина профилей составляет 3000 мм, 3500 мм и 4000 мм, но по согласованию с заказчиком профили могут быть изготовлены другой длины. На стенках стоечных ПС-, направляющих ПН- и потолочных ПП-профилей имеются продольные гофры, увеличивающие их жесткость.

КНАУФ-профили выпускаются только с оцинкованным покрытием. Цинк на воздухе покрывается слоем углекислого цинка, который защищает его от окисления. Цинковое покрытие прочно соединено с поверхностью стали, образуя эффективный защитный слой, который может быть нарушен только путем воздействия на него концентрированных кислот. Места разрезов оцинкованных профилей не нуждаются в дополнительной защите от коррозии. Резка и сборка профилей производится с помощью разнообразных приспособлений и инструментов (электроножницы, просекатели и т. д.), позволяющих существенно повысить производительность труда.

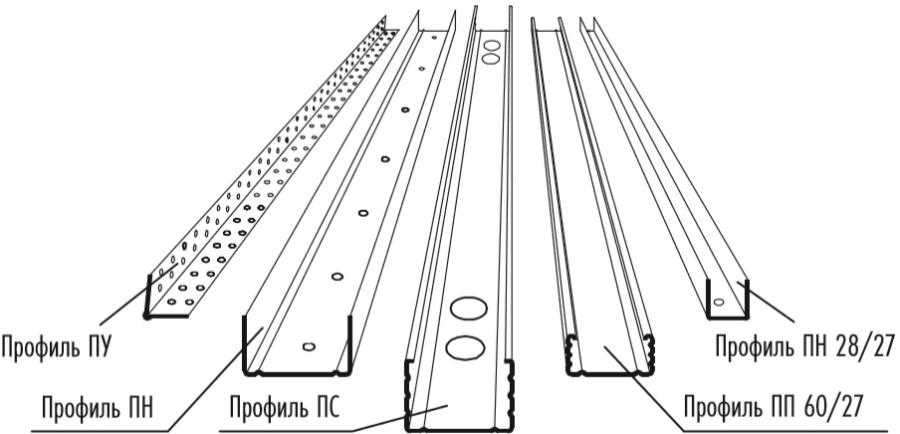

Виды профилей и их особенности. Металлические КНАУФ-профили классифицируются на: профили стоечные (ПС) с размерами сечений (axb): 50х50, 75х50, 100х50 мм, номинальная толщина – 0,6 мм. профили направляющие (ПН) с размерами сечений: 50х40, 75х40, 100х40 мм, номинальная толщина – 0,6 мм. профили потолочные (ПП) с размерами сечения: 60х27 мм, номинальная толщина – 0,6 мм. профили потолочные направляющие (ПН) с размерами сечения: 28х27 мм, номинальная толщина – 0,6 мм. профили угловые (ПУ) с размерами сечения: 31х31 мм, номинальная толщина – 0,4–0,6 мм.

Профиль стоечный (ПС): Стоечные профили имеют С-образную форму и служат в качестве вертикальных стоек каркасов, предназначенных для перегородок и облицовок на основе как КНАУФ-листов, так и КНАУФ-суперлистов. Монтируется стоечный профиль в паре с соответствующим по типоразмеру направляющим профилем.

Монтаж листов необходимо производить в одном направлении со стороны стенки стоечных профилей. Благодаря этому ввинчиваемый винт не будет отгибать внутрь полку профиля при креплении следующего листа. На стенке профилей имеются три пары отверстий диаметром 33 мм или специальные просечки, которые позволяют протянуть электропроводку внутри перегородок и облицовок.

Выбор профиля осуществляется исходя из необходимой высоты перегородки, ее конструкции (однослойная или двухслойная) и требований к звукоизоляции. Крепление стоечного профиля к направляющему производится при помощи просекателя методом «просечки с отгибом».

Профиль направляющий (ПН): Направляющие профили имеют П-образную форму и служат в качестве основания для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок. ПН-профили монтируются в паре с соответствующим по размеру ПС-профилем. Направляющие КНАУФ-профили производятся с готовыми отверстиями диаметром 8 мм в стенке профиля, предназначенными для установки дюбелей, что существенно облегчает процесс крепления профиля к несущему основанию. При необходимости дополнительные отверстия для дюбелей можно просверлить в стенке профиля с помощью дрели.

Крепление ПП-профиля к несущим основаниям (перекрытиям) осуществляется при помощи специальных подвесов. Края полок профиля загнуты внутрь, и за счет этого он висит на подвесе с зажимом. Прямые подвесы крепятся на профиле при помощи винтов LN. Широкая (60 мм) стенка служит удобным основанием для крепления КНАУФ-листов или КНАУФ-суперлистов. С использованием специальных соединителей, входящих в комплект подвесного потолка, ПП-профиль позволяет произвести быстрый и несложный монтаж.

Профиль направляющий потолочный (ПН 28х27): Направляющий потолочный профиль используется для монтажа каркаса одноуровневых подвесных потолков и облицовок стен. При монтаже каркасов подвесного потолка ПН-профиль крепится по периметру помещения. В случае установки каркаса облицовки профиль крепится к полу и потолку. В стенке профиля имеются отверстия диаметром 8 мм. Они расположены с шагом около 250 мм и предназначены для крепления к стенам при помощи дюбелей.

Назначение

Основным этапом создания гипсокартонной конструкции является возведение каркаса. Отталкиваясь от того, что именно устанавливается (арка, перегородка и так далее), предъявляются определенные требования к каркасу. Например, для навесных потолков каркас из профиля должен выдерживать большие весовые нагрузки. При монтаже перегородки каркас должен быть устойчив к прогибу.

До того как возвести каркас, нужно определиться с видом планируемой конструкции. Если это фигурная конструкция, то применяются профили, предназначенные для изгибов. Здесь также необходимо учитывать то, насколько конструкция должна быть устойчивой к случайным ударам или большим весовым нагрузкам при внешнем воздействии.Расположение арок и потолков недосягаемо во время обычного движения людей по помещению. В каркасе таких изделий нет необходимости в дополнительной прочности профильной сборки. В противоположность этим изделиям стена с изгибом должна выдерживать случайные перегрузки.

Для реализации специфических требований к конструкции производятся разные формы профилей. Учитывая назначение изделия, подбирается материал. Надежность, долговечность и функциональность деталей интерьера сильно зависит от правильного подбора профиля по его назначению. Немаловажную роль играет подбор крепежа и соединительных элементов. Они, так же как и профили, имеют свое назначение. Соединительными элементами профильных конструкций нельзя пренебрегать. Это повлияет на устойчивость и ровность поверхности. Дополнительные детали конструкции, так же как и профиль, имеют строго определенное назначение.

Каждый вид саморезов выполняет свою роль в конструкции

На это тоже следует обратить внимание. Использование саморезов не по назначению может привести к непрочности конструкции и даже к опасности для жизни человека, так как возможно падение смонтированного изделия. В подборе саморезов и остальных крепежей играет роль их длина

Например, применение саморезов больше необходимой длины вызовет нецелесообразные затраты. Саморезы с меньшей длиной повлияют на прочность каркаса и его устойчивость

В подборе саморезов и остальных крепежей играет роль их длина. Например, применение саморезов больше необходимой длины вызовет нецелесообразные затраты. Саморезы с меньшей длиной повлияют на прочность каркаса и его устойчивость.

Советы и рекомендации

Не стоит обделять вниманием возможность приобрести качественные инструменты для установки и обработки ГКЛ. Еще одним важным аспектом является толщина листов гипсокартона, подходящих для данной конструкции. Они не должны быть слишком толстыми

Они не должны быть слишком толстыми.

Прежде чем приступить к установке конструкций из гипсокартона, нужно с умом подойти к другому важному этапу – выбор качественного материала. Довольно распространена такая ситуация, когда профили одного типа имеют цены с большой разницей. Очевидно, что такая ценовая неоднородность связана с различными производителями

Как правило, самые дорогие – это немецкие профили, средняя ценовая категория принадлежит отечественным производителям, и самая низкая – китайская продукция

Очевидно, что такая ценовая неоднородность связана с различными производителями. Как правило, самые дорогие – это немецкие профили, средняя ценовая категория принадлежит отечественным производителям, и самая низкая – китайская продукция.

Дорогие модели всегда выгодно отличаются толщиной листов, из которых они были изготовлены. Такие профили хорошо удерживают последующую конструкцию и довольно долговечны. Самые дешевые и некачественные профили могут менять свою форму даже от простого поднятия рукой одного края, не говоря уже об их прочности в конструкции.

Несмотря на очевидные преимущества первых и недостатки вторых, не стоит сразу же приобретать только лишь толстые и дорогие профили. Их следует приобретать только в тех случаях, когда предполагаемая установка будет очень высокой. Порой стойки в этом случае могут обойтись дешевле, чем, нежели толстые профили из металла.

Продукция именно этой фирмы заслужила особо хорошие отзывы своим качеством и легким процессом монтажа.

Установка и сборка подобных конструкций с нуля – дело, требующее знаний и навыков об использовании и установки о нескольких материалах, используемых в этом процессе. То есть, нужно уметь выбирать и крепить не только крепежи и профили, но и листы гипсокартона. Особенно трудоемким и непростым является монтаж таких креплений на полок.

Чаще всего все недочеты и недостатки выявляются на последнем этапе. Это главная причина того, что новичку лучше не заниматься этим самостоятельно, а обратиться если не за помощью, то за советом к специалисту. Если же будучи новичком, вы решились на самостоятельный монтаж, то на просторах можно найти массу информации о видах и способах крепежа подобных конструкций. Удачи!

В следующем видео смотрите мастер-класс по изготовлению потолка из гипсокартона.
