Виды, размеры и стоимость потолочных профилей для гипсокартона

Особенности монтажа

Для монтажа профилей существуют дополнительные элементы. Их задача в упрощении работы и придании прочности конструкции. Алюминиевый профиль крепят, используя шурупы и анкерные дюбеля, еще можно использовать угловые соединения типа «краб» и анкерные подвесы.

Для крестообразного перпендикулярного соединения профилей используют специальные угловые соединители. Они могут быть как одноуровневыми, так и двухуровневыми. Есть также соединители для крепления несущего и основного профилей. При необходимости удлинить ПП или соединить, применяют специальный удлинитель профиля.

Подвесы применяются для крепления потолочных и стоечных профилей к стенам или несущим основаниям. Если необходимо минимальное расстояние от основного до подвесного потолка, применяют прямые подвесы. Подвес анкерный с зажимом обеспечивает возможность регулирования уровня высоты профиля, он состоит из подвеса с зажимом и тяги подвеса. Устанавливается в профиль, имеет дополнительную защелку.

Подготовка и расчет проекта по установке потолка из гипсокартона

Если вы правильно спланируете и рассчитаете проект, то не только сэкономите деньги на закупке материалов, но и с легкостью потом ответите на вопросы друзей и родственников, как монтировать гипсокартон на потолок. Для создания дизайн-проекта вам потребуется перенести на бумагу точную копию помещения в уменьшенном масштабе. Отметьте места прохождения коммуникаций, если таковые имеются. Это позволит Вам рассчитать необходимое количество материалов и изобразить схему расположения ГКЛ.

Для простоты расчетов Вы можете воспользоваться нашей таблицей. Она показывает средний расход материалов на 1 кв. м. потолка.

Наименование Расход
Профиль ПП 60х27 2,9 пог. м.
Профиль ПН 28х27 Соответствует периметру комнаты
Лента уплотнительная (30 мм) Соответствует периметру комнаты
Соединитель одноуровневый для профилей ПП («краб») 1,7 шт
Удлинитель профилей ПП 60х27 0,2 шт
Подвес вертикальный 0,7 шт
Дюбель анкерный 0,7 шт
Дюбель для крепления профилей ПН 28х27 3 шт
Шуруп TN 25 23 шт
Лента армирующая 1,2 пог м

Проработка проекта потолка позволит точно оценить необходимое количество стройматериалов, а также избежать ошибок при сооружении каркаса. Ведь от его качества зависит простота укладки гипсокартона на потолок.

Правила разметки основания

Первым делом на стены наносится разметка, по которой в будущем будет проходить направляющий профиль. Ставится точка, от которой при помощи гидроуровня проводят горизонтальную прямую. Если все было выполнено верно, то конец линии замкнется в ее начале. Для разметки мест крепления подвесов необходимо сделать предварительные расчеты. Они позволят понять, как оптимально прикрепить гипсокартон к потолку.

Разметка основания гидроуровнем

Для разметки необходимо провести ряд параллельных линий на расстоянии 60 см друг от друга. Расстояние от крайних линий до стен должно быть приблизительно равным. По ним будут крепиться несущие профили. Места крепления подвесов для них определяются путем проведения перпендикулярных линий на расстоянии 50 см друг от друга. В результате у Вас получится сетка с ячейками 50х60 см. В местах их пересечений и крепятся подвесы. Для лучшего понимания можете взглянуть на видео монтажа гипсокартона на потолок.

Установка подвесов для монтажа гипсокартона

Места креплений вертикальных подвесов у нас уже обозначены, поэтому остается лишь выбрать подходящие материалы и правильной их закрепить. Как мы уже говорили, если высота каркаса будет больше 12 см, то необходимо использовать анкерный подвес. Но в нашем случае рассмотрим крепление более распространенных вертикальных подвесов. Именно их использование чаще всего подразумевает технология гипсокартонных потолков.

Каркас потолка с анкерными подвесами

Подвес представляет собой пластину, которая крепится к основанию при помощи трех дюбелей, которые ввинчиваются строго под прямым углом. После чего вниз отгибаются специальные «крылья». Они служат для закрепления несущего профиля. Длина «крыльев» составляет 12 см. Если профиль будет закреплен на уровне 7-10 см, то после монтажа концы «крыльев» либо отгибают вверх, чтобы они не мешали работе, либо вовсе срезают ножницами по металлу.

Теперь рассмотрим, как установить каркас и гипсокартон на потолок.

Монтаж профиля

Первым монтируют направляющий профиль (UD). Для этого его прикладывают к линии на стене нижним к раме и при помощи дрели делают отверстия в стене. Крепление дюбелей осуществляют на расстоянии 50 см друг от друга. Необходимо выполнять еще одно условие: технология монтажа гипсокартона на потолок подразумевает под собой использование как минимум трех дюбелей на один профиль.

Затем идет этап крепления каркаса. Для этого обязательно используйте уровень, чтобы каждый несущий потолочный профиль (CD) был зафиксирован идеально ровно. Для крепления ПП к подвесам используют 4 самореза по металлу, по два с каждой стороны. Для крепления перемычек используют соединители «крабы». Если все профили были выставлены горизонтально, то прикрутить гипсокартон к потолку будет легко.

Виды металлических профилей

В продаже можно найти разные профили для потолка – сплошные и перфорированные, с различным сечением и габаритными размерами. Каркас многоуровневого потолка изготавливается из направляющих и несущих профилей, а также стоечных элементов. Для одноуровневого покрытия понадобятся только рейки CD и UD (потолочные и направляющие). Также они применяются при каркасной технологии выравнивания стен и потолков.

Не так часто используют рейки UW, которые предназначены для формирования каркаса сложных многоуровневых конструкций. Для сооружения каркаса нужно приобрести элементы нужного типа, определить шаг их установки, а также ширину сечения каждой детали. Чтобы выбрать подходящие профили, необходимо знать их характеристики и назначение. С этой целью мы рассмотрим параметры и особенности каждого элемента отдельно.

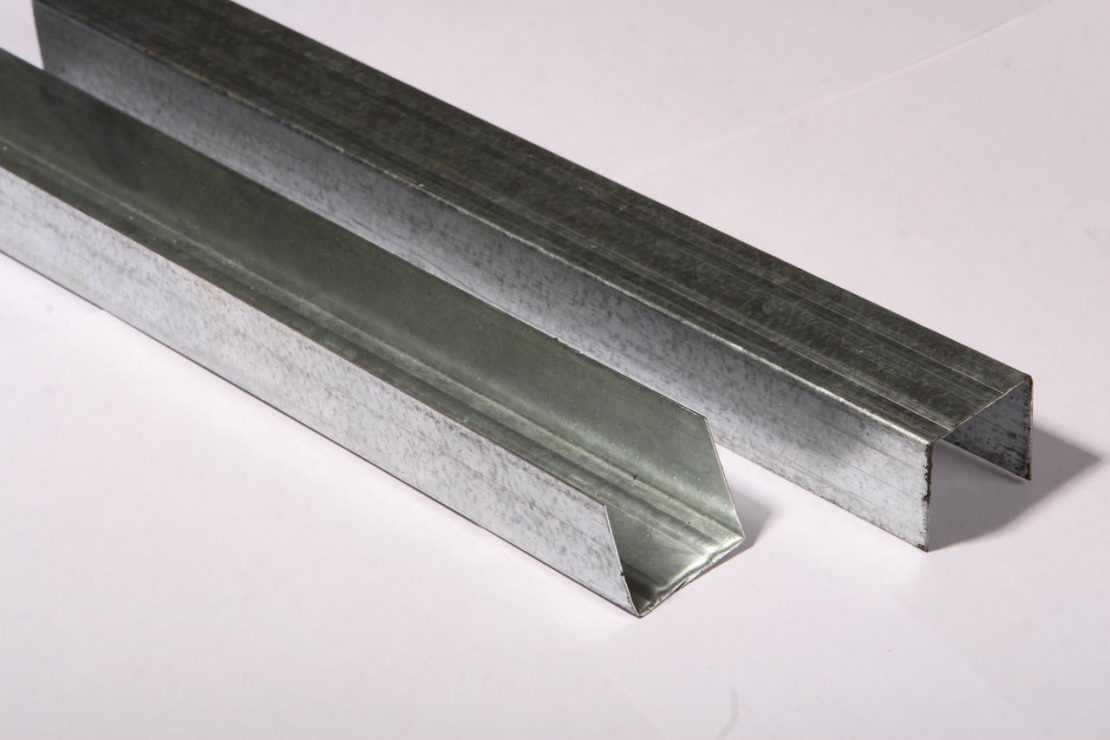

Стоечный элемент CD и UD

Потолочная рейка или профиль CD предназначен для сооружения продольных и поперечных перекладин несущего каркаса. Он изготавливается из высокопрочной стали, а для защиты от коррозии имеет оцинкованное покрытие.

Существуют следующие размеры потолочного профиля для гипсокартона:

  • стандартная ширина составляет 6 см;
  • высота профиля – 2,7 см;
  • его длина бывает 3 и 4 метра;
  • толщина стали немного отличается у каждого производителя, но находится в районе 0,4-0,6 миллиметров.

Продольные потолочные рейки в каркасе потолка устанавливаются с шагом 60 или 40 см. В первом случае сооружается обычная обрешетка, а во втором – усиленная. Оба шага кратны ширине плиты гипсокартона, которая составляет 120 см. В итоге на один лист приходится по 3 или 4 металлических рейки.

Рейка крепится к базовому потолку на регулируемых или перфорированных подвесах. Также при сооружении каркаса не обойтись без направляющего профиля. Торцы потолочных реек заводятся между полками этого элемента, закрепленного на стенах по периметру помещения. Полки и широкая сторона потолочной рейки имеют профилированную поверхность.

Несущий профиль

Рейка с маркировкой UW является несущим элементом обрешетки. Она имеет такое же назначение, как потолочный профиль, но немного отличается от него габаритными размерами. Длина рейки доходит до 3 или 4 метров, высота составляет всего 4 см, а ширина находится в пределах 5-10 см. Профиль изготавливается из стали толщиной от 0,4 до 0,6 мм.

Несущий элемент обычно используют при создании фигурных потолков. Первый сплошной ярус потолочной конструкции обычно сооружается из потолочных и направляющих реек, а для устройства второго фигурного уровня применяют UW-рейку. Она может крепиться непосредственно на каркас первого уровня или монтироваться на подвесах. Профилированная поверхность есть только у широкой стороны этого элемента, а его полки гладкие.

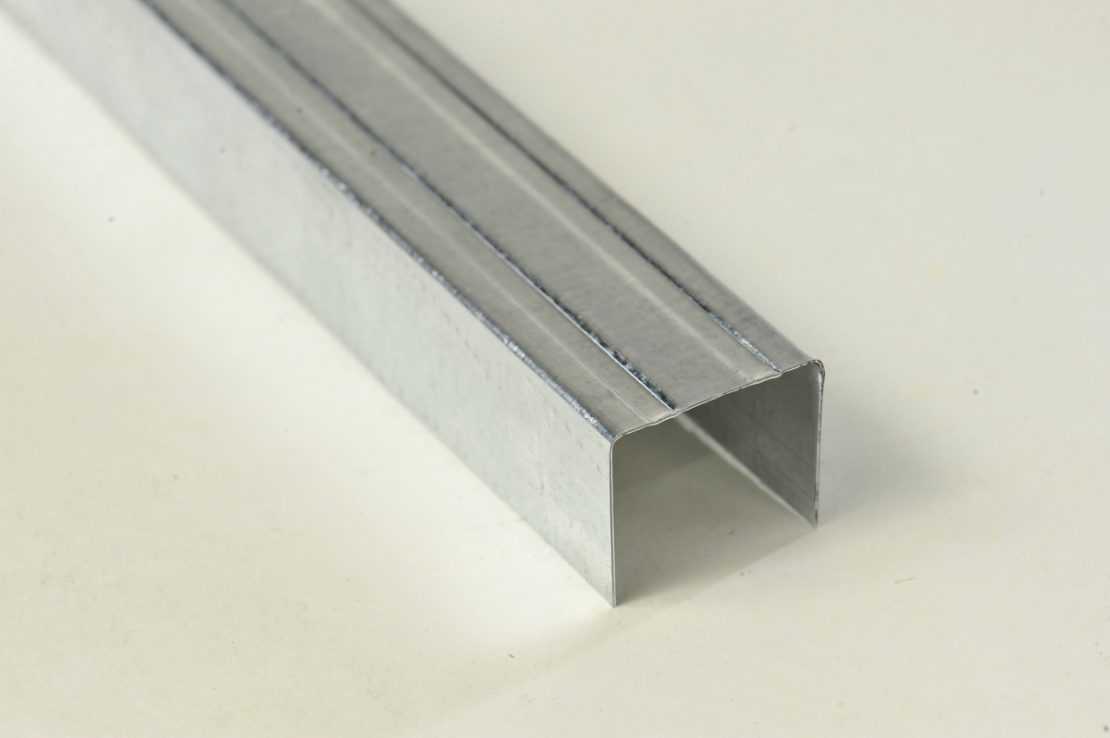

Направляющий

Чаще всего при сооружении различных конструкций используется профиль UD. Как правило, при возведении потолочного каркаса направляющий элемент монтируется на стены по периметру помещения. Также с его помощью оформляют край нижнего яруса в месте перепада высот. Для придания элементу необходимой жесткости его широкая сторона имеет профилированную поверхность, а полки элемента гладкие.

Габариты профиля следующие:

  • длина может быть 3 или 4 метра;
  • ширина – 2,5 см;
  • высота – 2,5 см;
  • толщина стали находится в пределах от 0,4 до 0,55 мм.

В продаже есть направляющие рейки с перфорацией и без нее. Первый вариант подходит для крепления к нему других элементов каркаса. Профиль потолочный направляющий предназначен для поддержки CD-рейки, которая заводится торцом в паз UD-планки и крепится к ней саморезами.

Разновидности направляющих

Основание под гипсокартон изготавливается из профилей нескольких видов – на способ их применения влияет также типа конструкции, ее форма, предстоящая нагрузка и место расположения (стена, потолок).

Способы крепления направляющих между собой

Главные профили

К основным видам направляющих относят изделия следующих видов.

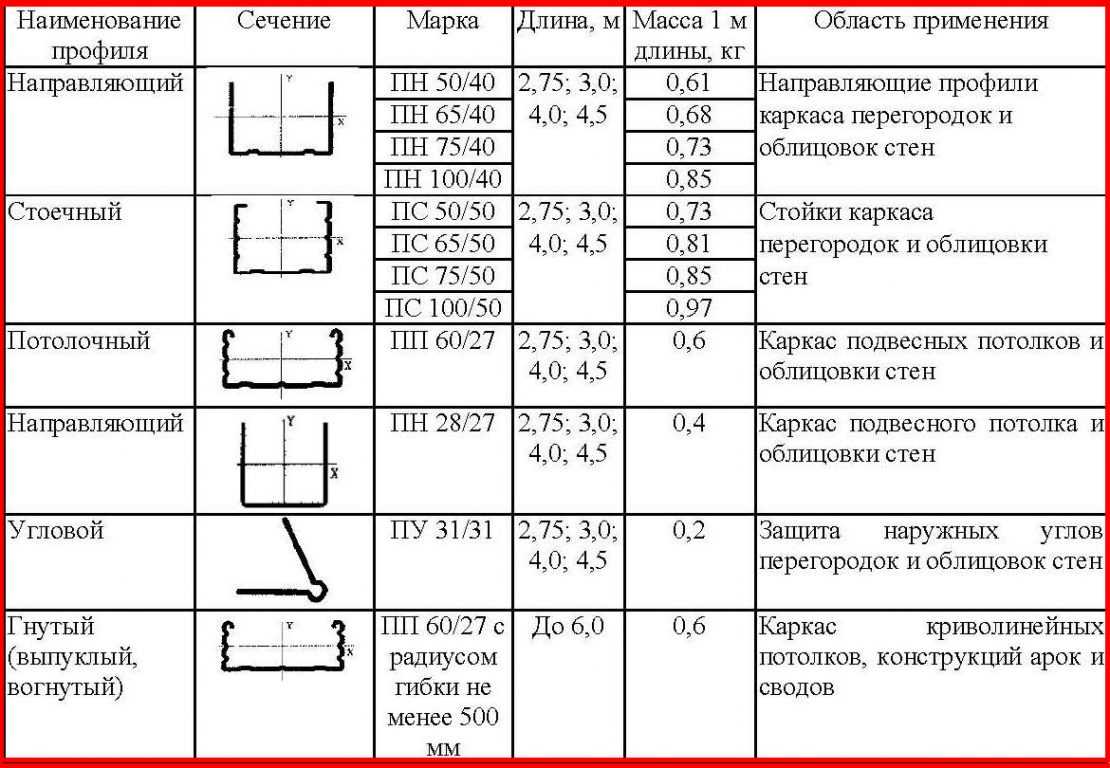

Таблица 1. Основные виды направляющих.

Иллюстрация Описание

ПН

Форма в виде буквы П. Боковые стенки – гладкие. Применяется в качестве опоры под перемычки и стойки.

ПС

Применяется в тандеме со стартовым профилем. Служит основой для крепления гипсокартонных листов, поэтому обладает высокой жесткостью и стойкостью к высоким нагрузкам. Форма – П-образная.

ПП / ППН

Бывает несущим и направляющим – оба с П-образным сечением. От стенового отличается меньшим размером и толщиной. От направляющего несущий профиль отличается наличием ребер жесткости и полочек. Высота профиля также минимальна, чтобы при изготовлении подвесного потолка занималось как можно меньше высоты помещения.

Арочный

На боковых гранях имеет характерные разрезы. Применяется при изготовлении изогнутых, фигурных конструкций, арок.

При изготовлении несущего каркаса с помощью профиля ПН собирается рама, в которую вставляют направляющие ПС. Жесткость конструкции придают перемычки из направляющего профиля.

Строение гипсокартонной перегородки

Виды дополнительных профилей

Фиксация основных элементов несущей конструкции производится при помощи дополнительных профилей.

Таблица 2. Разновидности дополнительных профилей.

Иллюстрация Назначение

Угловой профиль

Применяется для отделки углов конструкции из гипсокартона. Может иметь крупные отверстия – фиксация элемента происходит при помощи штукатурного раствора. Элемент с сеткой по краям обладает лучшим сцеплением. Еще одна разновидность – уголок с бумажной основой, к которой фиксируются металлические полосы. Используется при оформлении оконных проемов, ниш и полок.

Подвес с перфорацией

В согнутом виде имеет П-образную форму. Через отверстие в средней части производится крепление подвеса к потолку или стене. К крайним частям фиксируют направляющие.

Подвес анкерный для потолочного профиля

Используется для крепления направляющих при монтаже подвесного потолка, обладает функцией регулировки высоты для получения идеально ровной плоскости.

Соединительный элемент типа «краб» для потолочных профилей

Применяется во время изготовления каркаса подвесной потолочной конструкции.

Удлинитель для направляющих

Выполнен в виде скобы и предназначен для удлинения путем сращивания двух однотипных направляющих.

Виды профилей для потолочной конструкции

Таблица 3. Средняя стоимость материалов.

Наименование Средняя стоимость по состоянию на апрель 2019 г., рублей

Профиль направляющая для гипсокартона

60

Профиль стоечный для гипсокартона ПС

120

Профиль для гипсокартона ПП

100

Профиль ППН для гипсокартона потолочный направляющий

85

Металлический гибкий профиль

245

Угол фасадный из ПВХ с арм. сеткой

55

Профиль арочный пластиковый угловой

69

Уголок перфорированный ПВХ под штукатурку

40

Подвес прямой

5

Соединитель для профилей

16

Удлинитель для профилей

7

Подвес анкерный с зажимом для профиля ПП

20

Используя длинный профиль можно сократить скорость возведения каркаса. При монтаже остова из более коротких направляющих применяют технологию сращивания, при этом стыковка соседних профилей не должна располагаться на одном уровне – обычно чередовать нижнее и верхнее соединение.

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

  1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
  2. Ножовка по металлу — не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
  3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

  1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
  2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Виды профиля для гипсокартона

Различные виды потолочного профиля для гипсокартона изготавливаются для определенных целей и, поэтому имеют разное сечение. С их помощью проводится сборка каркаса для всех типов конструкций из гипсокартона.

При строительстве подвесного потолка из ГКЛ используются три вида деталей:

  1. Несущий профиль. Обозначается в строительной отрасли, как «ПН» или «UD». По форме сечения напоминает русскую букву «П».
  2. Направляющая деталь, которая обозначают «ПП» или «СD». Сечение похоже на букву «С».
  3. Арочный подвес. Предназначен для изготовления криволинейных поверхностей. Основой для его изготовления является потолочные направляющие «СD».

Кроме этих изделий при строительстве применяются различные приспособления, служащие для закрепления стальных направляющих на потолке, их соединения и закрепления между собой. Ниже мы более подробно остановимся на характеристиках этих изделий.

Несущий профиль UD-27

Данное изделие является основой всей конструкции. Оно устанавливается на стенах по периметру всего помещения. В UD-27 вставляется и закрепляется потолочный профиль CD-60.

К стенам данная несущая планка прикручивается саморезами диаметром 8 мм. Для удобства крепления в дне изделий изготовлены соответствующие отверстия с шагом 25 см. Такого расстояния вполне достаточно для обеспечения прочности каркаса. По бокам стенок деталей проходят канавки, которые облегчают процесс прикручивания.

Имеют эти детали такие размеры:

  • ширина — 27 мм;
  • высота — 28 мм;
  • толщина стенок — 0,37-0,45 мм;
  • длина — 300 см и 400 см.

При работе с криволинейными поверхностями несущему профилю можно придать гибкость. Для этого в его стенках делаются треугольные пропилы (вырезы). После этого его можно изгибать в любую сторону.

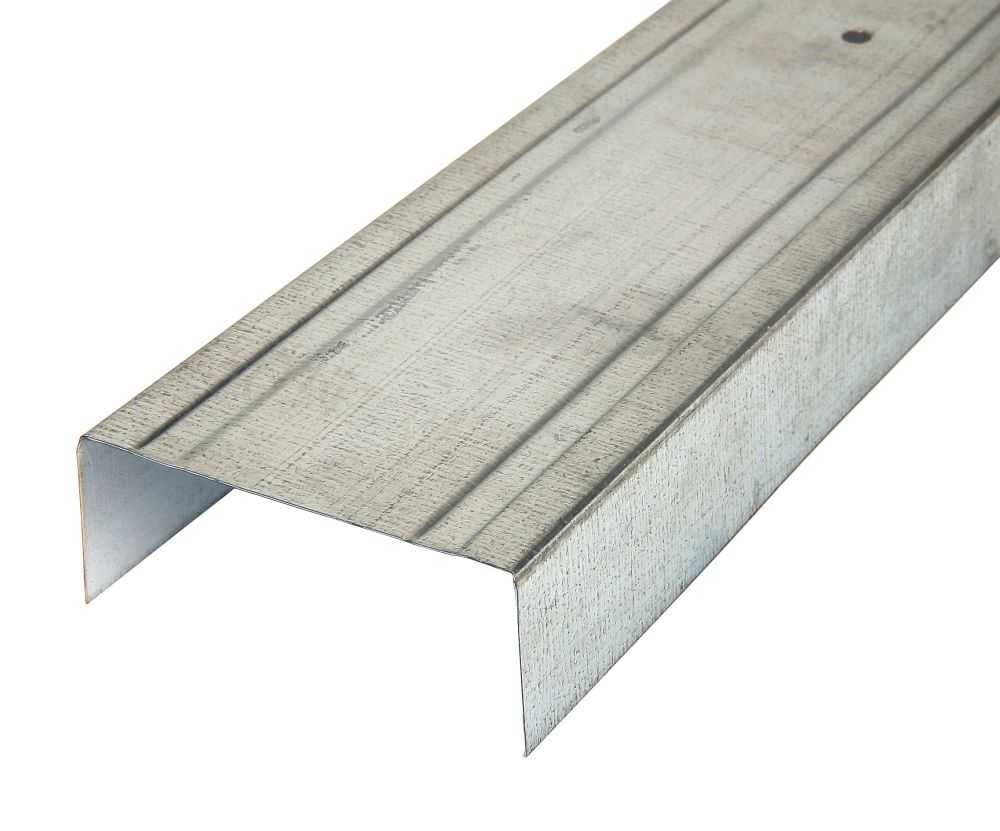

Потолочный направляющий профиль CD-60

Профильная деталь для прикручивания гипсокартона без разрушений

Этот элемент каркаса служит для размещения листов гипсокартона. Кроме того именно эти направляющие прикрепляются к несущей плите с помощью вертикальных стальных подвесов. Прочность этих изделий обеспечивается профилированием всех поверхностей. Загнутые края, обеспечивающие хорошую фиксацию для соединителей. Используется деталь этого типа, не только для создания гладких поверхностей, но и для изготовления объемных фигур и изготовления многоуровневых подвесных потолков.

Размеры потолочного профиля для гипсокартона такие:

  • ширина — 60 мм;
  • высота — 28 мм;
  • толщина стенок — 0,38-0,45 мм;
  • длина — 300 см и 400 см.

Ширина направляющей детали достаточна для того, чтобы прикручивать края ГКЛ, без разрушения его кромок.

Арочный профиль

Этот материал можно сделать самостоятельно, но на это уйдет много времени, шума и пыли. Каждый ремонт имеет свою стоимость и время. Такой перфорированный профиль позволит создавать изогнутые пространственные формы быстро и просто:

  • ширина — 60 мм;
  • высота — 28 мм;
  • толщина стенок — 0,38-0,45 мм;
  • длина — 300 см и 400 см;
  • радиус изгиба — 50 см.

Вспомогательные детали

Длины одного фрагмента профиля для потолка из гипсокартона не всегда хватает, чтобы разместить его между смежных стен. Кроме того, зачастую возникает необходимость соединения этих изделий под различными углами.

Для закрепления и соединения потолочных несущих и направляющих реек используются такие изделия:

  1. Вертикальные стальные подвесы. Эти детали представляют собой перфорированные «П»-образные полосы. Их задачей является крепление направляющих для гипсокартона к несущей плите или к каркасу первого уровня при строительстве многоярусных конструкций.
  2. Продольный соединитель для потолочных деталей. Благодаря своей конструкции обеспечивает жесткое и почти бесшовное соединение двух и более деталей.
  3. Соединитель универсальный. Предназначен для соединения направляющих в местах их перпендикулярного совмещения. Обеспечивает прочную стыковку деталей, не влияющую на степень ровности каркаса.
  4. Соединитель угловой. Обеспечивает жесткую фиксацию в местах соединения ПП под различными углами.
  5. Угловой профиль. Данное изделие может изготавливаться из алюминия или из пластика. Используется при проведении отделочных работ для защиты углов многоуровневых прямоугольных потолков из гипсокартона .
  6. Профиль маячковый. Несмотря на то, что эти изделия применяются, в основном, для выравнивания стен, его зачастую используют для ремонта провисших потолков.

Цель применения

Чтобы конструкция из гипсокартона получилась прочной и долговечной, необходим каркас, который выдержит ее вес и другие нагрузки, например, если это встроенный стеллаж или гардероб.

В зависимости от назначения направляющие отличаются формой, размером, местом и способом фиксации

К качеству несущего остова предъявляются серьезные требования, как и к материалу из которого он изготавливаются – от его надежности зависит устойчивость конструкции к деформации и долговечность эксплуатационного срока.

Основание для гипсокартона предполагает фиксацию вертикальных (стоечных) направляющих и горизонтальных (стартовых)

Вспомогательные детали для потолочного каркаса

Направляющий профиль для гипсокартона служит основой и создает требуемую плоскость поверхности. Крепление происходит при помощи дюбелей и саморезов к стенам, а также к потолку.

  • Саморезы для гипсокартона очень многообразны по своей форме и по функциям:
    • для крепежа гипсокартона к каркасу потребуются саморезы TN25;
    • для крепления деталей в каркасе применяются саморезы LB 9, 11, 16.
  • Для того чтобы прикрепить направляющий профиль, используются пластиковые дюбели с шайбами;
  • Подвесы к потолку крепятся с помощью специального анкер-клина.

    Его срок службы неограничен. Из-за специальной обработки, он не подвержен коррозии. Его конструкция позволяет сделать крепление прочным и жестким;

  • Соединитель. Он двухсторонний. Применяется для CD. Соединяет профиля на разных уровнях каркаса подвесного потолка. Направление профилей получается перпендикулярное. Монтаж соединителей проходит при помощи саморезов;
  • Для работы с профилями требуются саморезы или просекатель механического типа. Работа с просекателем экономит время, но если возникает надобность разобрать металлическую конструкцию из профилей, тогда это будет сделать сложно. Просекателем легко можно сделать отверстия для прокладки проводов и кабелей;
  • Для прикрепления профилей к стене, потолку используются подвесы. Они различны в своих модификациях и у каждого есть свои определенные функции. В монтаже подвесы очень просты и не требуют дополнительного времени.

    Расход на 1 м2 идет 0.7 шт:

    • Прямой подвес. Крепится к основному потолку. Для работы с такой деталью, её необходимо изогнуть в «П» – положение. Длина детали 12.5 см. нагрузка на 1 м2–40 кг;
    • Анкерный или подвес, имеющий тягу. Он применяется в случае, если плоскость каркаса следует опустить на большее расстояние от стандартного. В основном применяется при производстве потолка с подсветкой. Подвес монтируется к потолку, шпилька продевается через отверстия в подвесе и надевается нижняя часть подвеса. Шпилька имеет длину максимум 100 см. Нагрузка на 1 м2 – 25 кг.
  • Для того чтобы соединить два или больше профилей между собой, нужен краб для гипсокартона. В основном «крабы» устанавливаются в каркасах подвесных потолков. Крабы соединяют профили на одном уровне подвесной конструкции. Расход на 1м2 – 0.7 шт. Нагрузка на соединитель в 1 м2 идет 20 кг. Крабы монтируются при помощи специальных защелок. Саморезы в этом случае не нужны;
  • Удлинитель. Предназначен для последовательного соединения CD профилей. При вставке его в профили по бокам вкручиваются 2 самореза для прочности и жесткости;
  • Угловой соединитель. Более простой вариант замены «краба». Он имеет один уровень;
  • Клещи. Еще один инструмент для соединения профилей. В этом случае саморезы не понадобятся. При помощи этого инструмента можно соединить оцинкованные профили 7 мм;
  • Для сверления отверстий в стене, потолке следует применить перфоратор;
  • Для того чтобы сэкономить время и не работать отверткой нужен шуруповерт. Достаточно крутящего момента в 10–15 Нм.

При поверхностных знаниях о профилях и при наборе инструментов для гипсокартона, работа с металлическим каркасом не будет сложной и затяжной. Если следовать алгоритму действий, конструкция получится прочной и надежной.

Основные виды профилей

Изделия классифицируются на следующие типы:

  • Направляющие или стартовые;
  • Потолочные стоечные;
  • Стоечные настенные/перегородочные;
  • Усиленные;
  • Арочные;
  • Маячковые;
  • Угловые — защитные и штукатурные;
  • Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

  • Длина — 3 м
  • Ширина полки — 27 мм
  • Длина каждой спинки — 28 мм
  • Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

  • 50×40 мм
  • 75×40 мм — применяется как перемычный в каркасах
  • 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

  • Длина полки — 5 см
  • Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
  • Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

  • Длина — 3 метра, 4 метра, 6 метров
  • Высота полок — 4 см
  • Ширина спинок — 5 см, 7,5 см, 10 см

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

  • защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
  • штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Как выбрать

Перед выбором планок нужно принять во внимание следующее:

  1. Толщина стали или алюминия должна быть не менее 0.55 мм. В противном случае непрочная обрешетка деформируется. Выбор излишне толстого металла также не оправдан. Он тяжелый и создаст проблемы при монтаже каркаса для гипсокартонных листов.
  2. Следует выяснить, совпадают ли фактические размеры планок с заявленными габаритами. Иначе собрать геометрически точную обрешетку на потолке или стенах не получится.
  3. Профиль покупается для себя, не стоит гнаться за максимально дешевым материалом. Такие варианты обычно некачественные.
  4. Следует посмотреть, как складируются изделия. При хранении в уличных условиях они должны быть защищены навесом и храниться в пленке.
  5. Правильно и надежно: приобрести профили, упакованные в фирменную тару.
  6. Планки не должны быть повреждены, погнуты, сломаны. Без задиров металла на торцах и кромках.

Выбирать следует продукцию ведущих производителей. В России профиль должного качества делают компании:

  • Knauf;
  • Kraf-Synergy;
  • Металлист;
  • Proff-Сталь;
  • Анкар-Профиль;
  • Gyproc (Гипрок).

Толщина металла

Важнейшие размеры направляющего профиля и стоек – их толщина. Она оказывает влияние на прочность, жесткость, надежность и долговечность конструкции.

Чем планки толще, тем шире сфера их использования. Ведь они гарантируют продолжительный срок службы нагруженного гипсокартоном каркаса. Однако и стоимость изделий больше.

Производители делают стойки и направляющие для гипсокартона различной толщины: от минимальной, 0,35 миллиметра, до максимальной – 0,6. Различия между ними легко определить, если взять планку в руки.

Одни профили жесткие и тяжелые, не изменяющие свою форму и геометрию. Это изделия толщиной 0,5–0,6 мм. Другие сделаны из слишком тонкого материала. Они провисают, гнутся в разные стороны, если швеллер приподнять за один конец.

Компания «Кнауф» производит планки одинаковой толщины. Она составляет 0,6 мм.

При стандартной высоте стены 250–285 см, размеры стоечного профиля должны составлять 100х50, 75х50, а толщина 0,5–0,55 мм. Когда берутся более тонкие планки, при установке гипсокартона шурупы-саморезы прокручиваются. На жесткость каркаса можно не полагаться – он изгибается.

Если на перегородке мансарды, гостиной, спальни будет навешиваться дверь или бытовая техника, мебель, каркас делается из усиленных профилей. Их толщина составляет 2 мм.

Профили минимальных размеров, 50х50 и толщины 0,35–0,45 мм, можно использовать для обустройства короба, закрывающего трубы канализационной, водопроводной системы. Можно взять и ПП-элементы, а периметр каркаса собрать из уда-профиля (UD) габаритами 27х28 мм.

Ширина профиля

Подбирая ширину металлопрофиля, нужно учитывать размеры листов гипсокартона, толщину будущей перегородки или высоту подвесного потолка

Принимается во внимание и сложность архитектурных форм, которые будет поддерживать, направлять гипсокартонный каркас

Тут задействованы такие моменты:

  1. Нормы прочности, жесткости. В комнатах, через которые много ходят (коридор, прихожая, кухня, офис и пр.), следует применять стартовый профиль шириной 7,5 см, а еще лучше устанавливать 100 мм. При сооружении перегородок из гипсокартона, на которые не воздействуют сильные нагрузки, используется аналог размерами 40х50 мм.
  2. Требуется проложить внутри конструкции инженерные коммуникации. Это водопроводные, канализационные или вентиляционные трубы, водосток. Например, для трассы диаметром 5 см должен стоять каркас толщиной от 7,5 см и больше.
  3. Требования к звукоизоляции и утеплению. Так, если в каркас будет вставляться минеральная вата, размеры элементов должны составлять 100х50 мм. Навесной потолок с хорошей шумоизоляцией делается из профиля размерами 60х27 мм.

Как рассчитать количество?

Чтобы рассчитать необходимое количество деталей профиля ПН, необходимо воспользоваться следующей формулой: К = П/Д

В данной формуле К означает количество, П – периметр комнаты, а Д – длину одного элемента.

Рассмотрим на примере. При периметре комнаты 14 м (стены соответственно 4 м и 3 м) и длине выбранного профиля в 3 м получаем:

К = 14/3 = 4,7 штуки.

Округляя в большую сторону, получим 5 профилей ПН

Для расчета количества профилей ПП для простой обрешетки следует воспользоваться несколькими формулами:

  • Л1 = Ч*Д, где Л1 – количество погонных метров ПП, Ч – число элементов в зависимости от шага, Д – длина комнаты;
  • Л2 = К*Ш, где Л2 – длина поперечных ПП профилей, К – их количество, Ш – ширина комнаты;
  • Л = (Л1+Л2) /Э, где Э – длина элемента.

Например, возьмем шаг 0,6 м. Тогда Л1 = 4 (длина комнаты) * 5 (длину комнаты нужно разделить на шаг и вычесть два боковых профиля: 4/0,6=6,7; 6,7-2 = 4,7, округлив в большую сторону, получим 5). Так, Л1 20 штук.

Л2 = 3 (ширина комнаты) * 3 (ищем количество так же, как и в предыдущей формуле) = 9 штук.

Л = (20+9) /3 (стандартная длина элементов) = 9,7. Круглив в большую сторону, получится, что нужно 10 ПП профилей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Советы мастера
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
