Парящий потолок из гипсокартона с подсветкой: фото, монтаж

Инструменты и материалы для работы

Чтобы выполнить весь объем работ, мастеру пригодится следующий набор:

уровень строительный;
рулетка;
дрель;
перфоратор;
шуруповерт;
строительный нож с набором лезвий;
набор шпателей;
стремянка или прочная основа;
тара для смешивания составов;
ножницы по металлу и для разрезания листов ГКЛ;
пассатижи;
кусачки;
молоток;
валик для грунтовки;
набор кисточек;
листы ГКЛ для облицовки потолка толщиной 6-9,5 мм;
металлические профили: направляющий, стоечный;
дюбеля;
скотч строительный;
крабы;
шпаклевка стартовая и финишная или универсальная;
саморезы;
серпянка с клеящей обратной стороной или строительная сетка;
терка со шлифовальной сеткой или наждак фракции от №120;
грунтовка;
набор проводов;
осветительные приборы;
клемни;
изолента.

В обязательном порядке нужно купить перчатки, маску. Неплохо завесить дверной проем и мебель пленкой, а также расчистить доступ к потолку по всей площади.

Прежде чем начинать проведение работ, нужно определить некоторые моменты:

Продумать схему обустройства потолка. В зависимости от количества уровней, расчерчивается подробная установка не только коробов-уровней, но и отмечаются точки монтажа осветительных приборов, указывается схема расположения проводов, аппаратов питания.
Определиться с формой потолка. Тут все зависит от назначения помещения и его габаритов. В просторных комнатах с нормальным уровнем влажности можно сделать конструкцию любого количества уровней. А вот в ванной или душевой нужны влагостойкие листы ГКЛ, они тяжелее, поэтому подвесной многоуровневый потолок либо должен монтироваться на прочный металлопрофиль, либо придется обойтись одним подвесным уровнем.
Монтировать многоуровневую конструкцию сложнее, к тому же с нею легко сделать помещение чрезмерно насыщенным. Например, пышное оформление в минималистическом стиле выглядит нелепо – это тоже нужно учесть.

Крайне важно заранее определиться с типом освещения, выбрав неон, ленту, точечные светильники или оставив только люстру

Обустройство двухуровневых потолков

Разметка

Чоклайном отбивают контрольную линию

Если учесть, что комната не очень высокая, то самый большой отступ от основного потолка для каркаса первого уровня может быть не более 2,5 см (толщина профиля CD), поэтому отступаем от самой низкой точки потолка на это расстояние и ставим в углу метку. При помощи водяного уровня переносим эту метку во все углы комнаты.

Между поставленными метками отбиваете чоклайном ориентировочную линию каркаса первого уровня, так как правильно сделать двухуровневый потолок можно лишь в том случае, если ровными будут все уровни потолка.
Определите, в каком направлении будут подвешиваться гипсокартонные листы (ГКЛ) и поперек этого направления расчертите потолок через 50 см. Для этого вдоль направления ГКЛ поставьте под потолком метки и, воспользовавшись чоклайном, отбейте линии.

Каркас первого уровня

Профиль CD вкладывается в профиль UD

Первым делом нужно установить к стенке профиль UD. Если на профиле отсутствуют крепежные отверстия, то сверлите стену прямо через профиль, установленный нижней частью по ориентировочной линии. Расстояние между креплениями выдерживайте от 40 до 50 см.
Для монтажа профилей лучше всего использовать дюбели-пустышки, диаметром 6 мм и шурупы, диаметром 4-5 мм (длина дюбелей и шурупов особого значения не имеет). Для крепления элементов каркаса к основному потолку потребуется развальцованный дюбель, со шляпкой на гильзе, так как обычные дюбели проваливаются в пустоты, которые находятся в бетонных потолочных перекрытиях. Также хорошо для этой цели использовать ударные дюбели (есть шляпка), но шуруп из комплекта при этом подлежит замене на более толстый.

Теперь по линиям, отбитым на потолке, прикручиваем подвесы, с учетом вышеперечисленных требований к дюбелям и шурупам. Расстояние между подвесами должно быть не более 50-60 см. Не пренебрегайте этими требованиями, так как сделать двухуровневый потолок из гипсокартона самому можно, только правильно соблюдая данные инструкции.

Монтаж CD профиля

Под установленными подвесами устанавливаете профили CD, вставляя их в отворы профилей UD, прикрученных к стенке. Под каркасом для потолка из гипсокартона, для нивелирования нужно натянуть капроновую нитку, но провис CD помешает это сделать, поэтому каждый профиль нужно подтянуть средним подвесом, подогнув уши подвеса под профиль.

Для нивелирования каркаса нужно натянуть нитку

Нитка закрепляется саморезами на профилях UD, прикрученных к стенке, поперек профилей CD. По этой нитке выставляется уровень каждого потолочного профиля для гипсокартона. К подвесам они прикручиваются специальными мелкими саморезами, такими же шурупами скрепляются между собой и профили в местах соединения. Торчащие уши подвесов можно разогнуть по сторонам.

Монтаж гипсокартона

Монтаж ГКЛ производят вдвоем

Поднимать и прикручивать к каркасу ГКЛ нужно вдвоем, чтобы не сломать лист. Для прикручивания одного листа нужно около 60 саморезов по металлу, длиной 25 мм. Шурупы вкручиваются на расстоянии около 30-40 см друг от друга.
Головка шурупа должна утапливаться чуть ниже уровня листа, чтобы не мешать шпаклевке, но при этом, саморез не должен прорывать бумагу. Для этого можно использовать специальную насадку для гипсокартона.

Под вторым уровнем ГКЛ можно не подшивать

Второй уровень

Для того чтобы согнуть профиль, нужно подрезать нужные стенки на одинаковом расстоянии

Как уже говорилось выше, мы рассмотрим, как сделать второй уровень потолка невысокой сложности, но с элементом фигурного потолка. Для начала нужно нарисовать контуры этого уровня, а затем подрезать боковые стенки профиля через 5-10 см (расстояние должно быть одинаковым) и прикрутить его сквозь ГКЛ к верхнему каркасу по нарисованной линии. В данном случае возьмем профиль UW 75 мм шириной.

Каркас второго уровня

К стенке прикручиваем тот же профиль UD, имеющий 25 мм в ширину и между стенкой и изгибом вставляем профили CD, прикручивая их саморезами к держащим их профилям. Если Профиль CD окажется длиннее 50 см, то его следует дополнительно укрепить подвесом, прикрученным сквозь ГКЛ к верхнему каркасу.
Подшиваете гипсокартоном второй уровень и обрезаете излишки ножовкой уже на потолке, так как так легче соблюсти фигуру. Вы уже поняли, как делать правильно двухуровневые потолки, но еще осталась вертикальная плоскость.

Принцип изгиба ГКЛ

Для монтажа вертикальной плоскости вырезаете полосу нужной ширины и с выпуклой стороны изгиба надрезаете бумагу через определенное расстояние (чем круче изгиб, тем меньше расстояние) и прикручиваете ее к профилю.

Несложный второй уровень потолка

Полезные советы

Гипсокартонный потолок, состоящий из двух уровней и подсветки, считается сложной конструкцией, поэтому, чтобы правильно выполнить его установку, необходимо предварительно составить эскизы будущей композиции, затем собрать систему. Несмотря на то, что процесс монтажа может показаться непростым, с ним вполне реально справиться самостоятельно.

Для начинающих мастеров при установке двухъярусных потолков рекомендуется использовать следующие полезные советы:

Второй уровень подвесной системы выполняет декоративную роль, поэтому к оформлению его дизайна нужно отнестись ответственно, подобрав необычные идеи. От форм и размеров второго яруса будет зависеть технология монтажа конструкции, так как часто фигуры могут иметь вырез или же спускаться к первому уровню.
Установку следует начинать с замеров периметра потолка и определения высоты для каждого яруса. Чтобы расчеты были выполнены правильно, следует пользоваться лазерным или гидравлическим уровнем. Для каждого уровня системы ставится метка, после чего крепится отбивочный шнур, и оформляется рабочая плоскость.
Рисунок будущего потолка чертится непосредственно на плитах перекрытия, чтобы зафиксировать ровность линий, на поверхности крепят профили UD.
Чтобы придать конструкции объем, нужно делать направляющие из профилей CD. При этом во время работы с профилями необходимо оставлять небольшой запас длины.

Профили фиксируются специальными саморезами по металлу. Если нужно, то их можно изгибать в любую сторону конструкции. В том случае, когда профиль размещен противоположно потолку, то его направление выравнивают следующим образом: делают надрезы до основания через каждые 5-10 см, после чего направляют сегмент в нужную сторону.
Вырезы в гипсокартонном потолке нужно делать из жестких профилей, которые смогут выдержать нагрузку. Их крепят к потолку при помощи П- образных кронштейнов.
Все несущие профили, в отличие от обычных стеновых конструкций, монтируют с промежутком 40 см. Чтобы повысить их прочность, можно делать шаг в 30 см. Подобная перестраховки увеличит прочностные характеристики каркаса и защитит конструкцию от возможного растрескивания под воздействием веса второго яруса.

В отличие от стен несущие профили потолка фиксируются непосредственно к самому перекрытию, поэтому крепления подвергаются огромной нагрузке. Чтобы сделать систему прочной, следует дополнительно присоединять к профилям металлические кронштейны, соблюдая дистанцию не менее 60 см.
Процесс изготовления каркаса и обшивки его листами гипсокартона желательно совмещать. Поэтому лучше всего вначале обшить второй ярус, а уже потом заняться отделкой первого основного. Таким образом работу выполнять быстрей и удобнее.
Самым сложным в оформлении двухуровневого потолка может показаться изгиб листов гипсокартона. Для этого их традиционно размачивают, после чего выравнивают специальным валиком, но все это можно сделать и по-другому. Если необходимо создать фигуры маленького радиуса, то гипсокартон хорошо согнется и на сухую. Чтобы его не сломать, необходимо сделать ровные надрезы по параллели, соблюдая шаг 5 см. Полученная в результате заготовка легко выгнется и зашпаклюется.

Чтобы потолок оригинального дополнил интерьер помещения, следует побеспокоиться о его подсветке. Для двухуровневых систем идеальным вариантом освещения считаются светодиодные ленты. Их лучше всего крепить по периметру нижнего яруса, который формирует небольшую нишу. В итоге получится потрясающий эффект света. При этом нижний уровень должен выступать за периметр каркаса на 50 или 70 мм. Края листов гипсокартона выравнивают по всем границам, затем подкладывают направляющие профили и монтируют светодиодную ленту.
Дизайн двухъярусного потолка необходимо подбирать строго в соответствии со стилем оформления помещения. Он должен гармонично сочетаться с отделкой стен и напольным покрытием. В зависимости от функционального предназначения комнаты можно установить конструкции, визуально разделяющие пространство на отдельные зоны.

Диодная подсветка: монтаж и подключение

Все работы выполняются при строгом соблюдении следующих правил:

Светодиодную ленту допускается резать только по специально отмеченным местам;
Отдельные части или разные ленты соединяются посредством специальных коннекторов LED или с помощью обычного паяльника;
Должен использоваться блок питания, имеющий не менее 20 процентов запаса мощности;
Крепление к металлическим частям конструкции выполняется через изоляционный материал;
Запрещается проводить работы по монтажу освещения под напряжением.

Подсветка подключается по следующей схеме:

От блока питания один конец провода направляется к 220 вольт сети, другой к светодиодной лампе;
Если используется многоцветная лента, крайне важно соблюдать полярность: красная жилка провода – плюс, черная и синяя – минус;
Заранее необходимо проверить работоспособность ламп; только после этого лента размещается на отведенном ей месте;

Если светодиодная лента имеет достаточно большую длину, то свечение ее на разных участках при последовательном подключении может несколько отличаться.

Именно поэтому гораздо правильней и безопасней участки длиной свыше пяти метров соединять параллельно, используя для этого провода с полтора миллиметровым сечением. Но в таких случаях придется воспользоваться блоком питания более высокой мощности.

Финишная отделка потолка станет завершающим этапом работ. Все имеющиеся стыки между отдельными листами обшивочного материала должны быть зашпатлеваны. Когда они хорошо просохнут, потолок обрабатывается грунтовкой.

Такую потолочную конструкцию можно оклеить обоями, покрасить или отделать декоративной штукатуркой.

Способ 1

Заключается этот способ в том, чтобы сделать на ярусе нишу для размещения подсветки. При этом ее задняя стенка закрывается гипсокартоном. В этом случае порядок работ следующий:

Монтируется ярус, где торец располагается на 5 – 10 см дальше края.
Зашивается гипсокартоном горизонтальная поверхность (на ней будет лежать светодиодная лента).
Шпаклюется верхний ярус, вертикальный торец нижнего уровня и горизонтальное покрытие (см. пункт 2).
Монтируется бортик для маскировки подсветки. Он может быть выполнен из гипсокартона, потолочного плинтуса, пластикового декоративного угла с широкой кромкой или других материалов на выбор мастера.

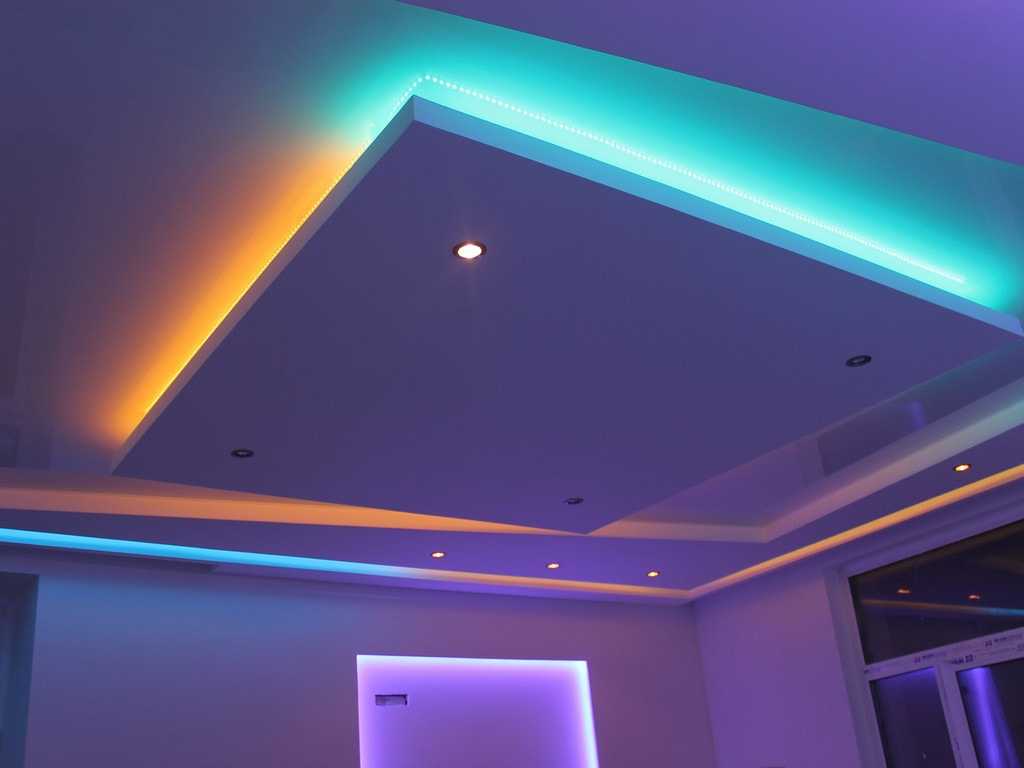

Гипсокартоновый потолок с вмонтированной подсветкой

Гипсокартоновый потолок с вмонтированной подсветкой – весьма популярное дизайнерское решение. Это практичный, функциональный и стильный способ отделки.

Здесь можно успешно сочетать различные типы светильников, а с помощью регулировки цветового содержания и мощности освещения несложно менять визуально-пространственное восприятие помещения.

Сооружение должно обладать следующими свойствами:

Долговечность, прочность и надежность;
Абсолютная безопасность и надежность смонтированной подсветки;
Эстетичность и оригинальность конструкции;
Получение ровного потолка;
Под подвесным потолком удобно незаметно размещать различные коммуникации (провода, каналы и прочее);
Дизайн потолка из гипсокартона при желании можно сделать полностью соответствующим концепции дизайна помещения в целом.

Износостойкость и прочность сооружению обеспечит использование жесткого металлического профиля и тонкого потолочного гипсокартона. В качестве подсветки замечательно подойдет яркая светодиодная лента желаемого цвета. или их сочетания.

Почему рекомендуется применение тонкого гипсокартона, а не его толстых листов почти в сантиметр толщиной?

Это сделано неспроста. за счет облегченного материала весьма существенно снижается масса потолочной конструкции, как и общая нагрузка на элементы крепежа.

По большому счету, ГКЛ для подвесного потолка и не нуждаются в большой толщине и высокой прочности, ведь его обшивка не подвергается значительным механическим воздействиям. Немного больше 0,5 мм – самая подходящая толщина данного материала для потолочной конструкции.

Похожими преимуществами обладает и металлический профиль.

Такие конструкции при небольшом весе имеют отличную прочность, если сравнивать их с деревянной реечной решеткой.

Светодиодная подсветка под гипсокартон на потолок

Чем хороша светодиодная подсветка? Почему потребители предпочитают не галогеновые лампы, и именно этот тип точечного освещения? Ведь совсем недавно галогеновым изделиям не находилось достойной альтернативы.

Преимущества светодиодов очевидны :

При отличной яркости такая лампа потребляет существенно меньше энергии по сравнению с любым другим источником;
Она фактически не нагревается даже при долгом горении. Другими словами, полностью исключается вероятность ее перегрева, могущего стать причиной возгорания конструкции;
Такой элемент гораздо компактнее прочих осветительных устройств, и поэтому в дизайне ее можно обыгрывать как удобно. Ведь из-за своей величины она может быть легко замаскирована даже незначительными декоративными элементами;
Имеет внушительный срок службы;
Доступная стоимость;
Простота монтажа.

Бывают светодиодные ленты универсального свечения и монохромного. Последние излучают только один цвет – белый, синий, красный или зеленый. Уникальные могут менять свой оттенок. Управление освещением осуществляется с пульта. команда может менять не только оттенок, но и интенсивность свечения.

Конструкция потолка из гипсокартона: устройство подсветки

Подсветка для такого сооружения может быть сделана одним из двух способов – скрытым или открытым. Последний совсем несложен в монтаже. В подвесном потолке по необходимым размерам делается отверстие, в нем размещается светильник. При использовании этого способа светильник не должен иметь вес более десяти килограмм.

Дело в том, что обшивка и каркас потолочной конструкции не отличаются высокой несущей способностью.

Если в качестве оформления выбирается скрытая подсветка. то осветительные приборы располагаются между слоями гипсокартона, в сделанной для этого нише.

При таком устройстве пучок света направляется не вниз, а на сам потолок. Отражаясь от его поверхности, он создает великолепный эффект.

Такая скрытая подсветка особенно выигрывает в том случае, когда потолок имеет глянцевую поверхность.

Процесс монтажа

Итак, после выбора подходящей ленты, покупки блока питания, контрол ле ра и, по желанию, пульта дистанционного управления, можно приступить непосредственно к созданию потолка из гипсокартона. Прежде всего, необходимо сделать прочный металлический каркас для основного полотна потолка, а затем каркас для ниши, куда будет прятаться подсветка. Для этого необходимы: металлические профили, шурупы и шуруповёрт, перфоратор, дюбели, пила и ножницы по металлу, специальная самоклеящаяся лента для швов, лазерный или гидроуровень (не стоит надеяться, что наши потолки идеально ровные и абсолютно одинаковые по уровню) ну и непосредственно сам гипсокартон. Также багеты и карнизы, для облагораживания переходов между уровнями, или если нужно скрыть подсветку.

Первым делом, нужно отступить от потолка достаточное расстояние (десять сантиметров будет оптимально) и провести линию по периметру всей комнаты. Собственно, чтобы это сделать и понадобится очень точный уровень, так как вряд ли есть смысл рассчитывать, что потолки изначально идеально ровные. По прочерченной черте нужно закрепить направляющий UD -профиль к стене. Затем вставляйте основной CD -профиль в UD -направляющий, дополнительно прикрепляя его к потолку используя подвесы. Профиль нужно крепить с промежутками в 35-40 сантиметров, так как нам необходима жесткая конструкция. Для придания дополнительной жесткости, с помощью соединителей-крабов производится монтаж перемычек между основных профилей. Это необходимо сделать, так как гипсокартон тяжелый и достаточно хрупкий материал, крепить его нужно во многих точках.

После создания жесткого каркаса, останется только крепить гипсокартон, используя шуруповёрт и шурупы, после чего базовый уровень нашего потолка готов и можно приступать к созданию ниши, куда будет монтироваться светодиодная подсветка.

Первым делом, необходимо начертить разметку для второго уровня потолка, определив требуемую высоту второго уровня, а на потолок нанести рисунок будущего второго уровня. Если второй уровень будет так же, по всему периметру – соответственно, разметку необходимо сделать по всему периметру комнаты, а если, допустим, только по одной стене или двум – соответственно, по нужным стенам. После этого закрепляем направляющий UD -профиль на стене по внутренней очерченной границе. Такой же профиль закрепляем на потолке по контуру вашего рисунка (если линии не прямые, то такой потолок будет сделать сложнее, но технология останется той же).

Затем нарезаем CD -профиль, используя имеющийся инструмент для резки металла на отрезки длиной, на которую будет опускаться второй уровень.

Крепим эти отрезки к потолочному направляющему UD -профилю саморезами типа «блоха», с промежутком 5-6 см, а к ним, в свою очередь, крепим такой же направляющий UD -профиль и так же крепим его на саморезы типа «блоха». Чтобы скрепить профили между собой было возможно, нужно вырезать «языки» на одной из сторон CD -профилей, для этого отрезав боковые части. Направляющие UD -профили должны крепиться полыми сторонами друг к другу, ведь туда будут вставляться CD -профили по всей длине каркаса для большей жесткости всей конструкции – гипсокартон материал далеко не легкий.

После сбора каркаса, необходимо завести в него всю необходимую проводку и можно приступать к обшиванию и косметической отделке получившегося уровня. Когда с этим будет закончено, нужно произвести монтаж светодиодной ленты и осуществить подключение к блоку питания и контро л л е ру. Не забывайте, что они должны находится в легкодоступной нише, тогда, если они выйдут из строя, вам не придётся уродовать потолок, разбирая его.

После монтажа ленты, необходимо приклеить багеты или карнизы, которые скроют ленту от глаз, а так же будут служить декоративным украшением второго уровня потолка.

Если вы сразу решили сделать второй уровень с потайной нишей, карнизы могут не понадобиться, так как лента будет спрятана в глубине ниши и рассеиваться свет будет от неё же. Зато карнизы будут полезны, если вы делали просто одноуровневый потолок из гипоскартона – наклейте светодиодную ленту на стену в алюминиевые профиля, останется только крепить карнизы – получится очень аскетичный и красивый источник света, который украсит любой интерьер. Так же в продаже есть специальные карнизы для скрытого освещения – лента крепится прямо на них.
