Тёплый пол водяной от газового котла в доме

Заполнение контуров

Один из способов опрессовки тёплого водяного пола под плитку и иное покрытие — заполнение контуров водой. Проводится до заливки стяжки или настилом покрытия. Когда трубки заполнены водой, следует заполнить котёл и радиаторы, если они есть. Перед тем как вводить теплоноситель, открываем все краны, которые должны быть в открытом состоянии при эксплуатации:

вентили контуров или расходомеры, расположенные на коллекторе;
запорные краны подающей и обратной труб коллектора;
трёхходовой клапан смесительного узла ТП (при наличии термостатической головки выставляем на ней максимальное значение, при его отсутствии — максимально выкручиваем вентиль);
автоматические воздухоотводчики на коллекторе и других участках отопления.

Далее всё зависит от того, чем будет заполняться система (водой или антифризом), а также от системы отопления (открытая или закрытая).

Внимание Если будет использоваться в качестве теплоносителя специальную незамерзающую жидкость для отопления вместо воды, то из системы придётся слить воду, которая применялась для его опрессовки

Заполнение при закрытой системе отопления:
1. После открытия всех вентилей гребёнки тёплого пола и вентиля подпитки от водоснабжения из системы начнут выходить вода и воздух. При этом будет слышна работа автоудалителей. Когда звуки прекратятся, включаем циркуляционный насос – через него запустится прохождение воздуха.
2. Несколько минут ждём, пока большая часть воздуха не выйдет. Закрываем все вентили и расходомеры, оставив только 1. Благодаря этому основной напор насоса будет сконцентрирован в одной петле, через которую выйдет весь воздух.
3. Когда звук выходящих пузырей прекратится, откройте вентиль следующей петли и закройте предыдущий. Так поступите со всеми контурами.
4. После прокачки последней петли можно открыть все остальные.
5. При наличии радиаторов без автоматических воздухоудалителей спускаем с них воздух, используя кран Маевского.
Заполнение при открытой системе отопления. Открытыми считаются системы с расширительным баком. Заливку придётся производить через краны на коллекторе, используя шланг. Контуры будут заполняться тем же способом, что и у закрытой системы.

В данном случае есть возможность продувки системы до появления воды в расширительном бачке. Пока воздух будет выходить из системы, нужно включать воду, чтобы её уровень не снижался резко. Из радиаторов необходимо извлекать воду, если они есть.

Если в водопроводной воде, которой вы собираетесь заполнить контуры, много солей, следует заполнить систему талой или дождевой водой, используя опрессовщик. Его можно взять в аренду, т. к. он понадобится ровно 1 раз.

Видео о заполнении контуров водяного пола:

Способы крепления утеплителя к фасаду

На практике используется три технологии утепления внешних газоблочных стен.

Навесной фасад
. Представляет собой деревянную или металлическую каркасную конструкцию, шаг которой равен ширине теплоизоляционного материала. Утеплитель укладывается в ячейки каркаса, сверху монтируется декоративный слой.
Мокрый фасад
. Газобетонная поверхность зачищается. Выбранный теплоизоляционный материал крепится на клеевой состав и дополнительно фиксируются дюбелями. Затем стена оштукатуривается в 2 слоя по армирующей сетке.
Мокрый фасад с усилением
. Если в качестве финишного облицовочного материала выбран кирпич или природный камень, для фиксации утеплителя используют крюки. Затем поверхность усиливают сеткой и оштукатуривают. После того, как штукатурка подсохнет, проводится облицовка; способ позволяет обойтись без усиления стен и фундамента и во многих случаях является предпочтительным.

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
Использовать для этого нужно трубу DN
Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.

Преимущества и недостатки пола из газобетона в доме

В доме из газобетона можно выполнять основание под отделочное покрытие по разным технологиям. Но начнём разговор с той, что предполагает устройство пола из газобетонных блоков. Для этой цели могут использоваться теплоизоляционные панели AEROC Energy (формат 600*200*100 мм) или BONOLIT D200 (формат 600*250*100 мм). Длина у них стандартная и очень удобная для монтажа по лагам с шагом 600 мм.

Высота блока – она же ширина, когда он лежит плашмя, незначительно отличается (200 или 250 мм). Толщину можно выбрать по расчёту: минимальный размер составляет 100 мм, но при необходимости можно использовать и более толстые блоки – 150 или 200 мм. Вес панели толщиной 100 составляет всего 3,09 кг. Физико-механические характеристики делают материал одним из лучших для напольного утепления.

Сравним свойства газобетонных панелей с плитами экструдированного пенополистирола, которые наиболее часто применяются для утепления полов:

Характеристики	Теплоизоляционный газобетон	ЭППС
Теплопроводность Вт/(м*С)	0,048	0,028
Паропроницаемость мг/м.ч.Па	0,3	0,018
Прочность на сжатие мПа	0,4	0,25-0,50 в зависимости от плотности
Водопоглощение (за 24 часа)	20%	0,2%
Диапазон рабочих температур	Не нормируется	-50 +75
Происхождение	Натуральный (неорганический) материал	Полимер (органика)
Срок эксплуатации	100 лет	25 лет
Необходимость замены утеплителя на полный срок эксплуатации дома	Не требуется	Требуется до 4-х раз
Цена за 1м³ (на начало 2020 года)	4800 рублей	15100 рублей
Стандартная толщина утепления	100 мм	50 мм

Когда материал используется в качестве теплоизолятора, главной его характеристикой является коэффициент теплопроводности. Газобетон в этом плане вдвое проигрывает пенополистиролу. Это всего лишь означает, что там, где достаточно толщины ЭППС 50 мм, полы из газобетона должны иметь толщину 100 мм.
С учётом разницы в стоимости становится очевидным, что использовать каменный утеплитель экономически гораздо выгоднее, даже при большей толщине слоя. Единственно, в чём газобетон проигрывает полимеру, так это в гигроскопичности.
Он требует защиты от влаги. Если пол формируется по грунту, под ним должна быть обычная бетонная стяжка с уложенным сверху рулонным водонепроницаемым материалом (можно простой полиэтилен). Сверху обычно устраивают теплый пол в доме из газобетона, в котором всегда присутствует герметичный пароотражающий слой.

Конструктив пола зависит от фундамента

Структурирование пирога пола первого этажа зависит от типа фундамента дома, а на этажах – от конструкции перекрытия. Имеет значение и выбранный отделочный материал, но главное – прочное и хорошо гидроизолированное основание.

Плита

Наилучшие условия для конструирования пола создаются, когда дом построен на плитном фундаменте, так как при этом имеется уже готовое основание для укладки теплоизоляционных блоков. То есть, черновой пол в доме из газобетона в этом случае делать не надо. Поверх теплоизоляции укладывается специальная подложка для тёплого пола, монтируются греющие элементы, заливается стяжка.

Лента

Прежде, чем сделать утепление пола в доме из газобетона с ленточным фундаментом, требуется залить по грунту черновое основание из тяжёлого бетона класса В12,5. Толщина стяжки 10-15 см, с армированием стальной или композитной сеткой из прутов диаметром 6-8 мм. Перед заливкой грунтовое основание выравнивается песком и хорошо уплотняется. После заливки нужно дождаться полного затвердевания бетона, и только потом укладывать на него слой теплоизоляции.

Ростверк

Есть ещё третий вариант фундамента, который оказывает влияние на структуру пола. Это сваи, обвязанные ростверком. Когда газобетон используется не только для утепления пола, но и является основным строительным материалом, ростверк должен быть только железобетонным.

По сути, это тот же ленточный фундамент, только его подошва не заглублена, а располагается выше планировочной отметки грунта.

Иногда неблагоприятные гидрогеологические условия местности вынуждают идти на такую меру. В этом случае, устроить пол по грунту не всегда возможно и приходится структурировать его по каркасному типу. Тогда по ростверку монтируется брус нижней обвязки, на него устанавливают лаги, боковины которых подбивают черепным бруском. На бруски опирают доски или фанеру, которая и будет держать утеплитель.

Полы с каркасной структурой можно устроить на всех видах фундаментов, поэтому расскажем о них более подробно.

Какой должна быть стяжка по толщине

Чтобы понять, какой должна быть толщина бетонной стяжки водяных тёплых полов, следует учесть следующие моменты:

Бетонный слой не должен препятствовать тепловому излучению. Водяной контур должен выполнять свою функцию.
Чтобы стяжка была достаточно крепкой, толщина самовыравнивающего состава не должна быть менее 2,5 и 4,5 см.
У обычного бетонного слоя толщина достигает 6-7 см.
В общей сложности толщина водяного тёплого пола составит 15 см.
Если увеличить толщину стяжки, это приведёт к риску расколов в бетонном слое. Чтобы этого не произошло, необходимо предусмотреть компенсационные швы.

Примеры удачных работ

При всех сложностях и строгих инструкциях многие люди справлялись с установкой теплого водяного пола сами. Главное – правильно все выполнить. Если вы не уверены в своих силах, то можете обратиться в определенные компании, где профессионалы помогут вам составить схему пола, закупить необходимые материалы и осуществить монтаж системы. Конечно, за это нужно тоже заплатить, и возможно, это выйдет дороже, нежели если бы вы сделали все сами. Но иногда этот вариант лучше, ведь если сделаете все неправильно, то придется потратиться дважды.

Если вы соберетесь обратиться за помощью к профессиональной бригаде, то обязательно заранее убедитесь в том, что эти люди действительно специалисты своего дела. Прочитайте отзывы о них работе, прочитайте мнения людей на специализированных форумах, и только потом обращайтесь в выбранную вами фирму. Мошенников или непрофессионалов лучше не допускать к такой тонкой и тяжелой работе.

Если вы хотите смонтировать теплые полы с газовым котлом, вы должны помнить о том, что это дорогой, но максимально оптимальный способ снизить затраты на отопление своего дома. Когда монтаж будет произведен грамотно и четко, то проблем с эксплуатацией не возникнет. Но лучше все равно взвесьте все за и против, узнайте точные расценки на необходимые элементы. После этого решите, насколько это нужно вам.

Не бойтесь задавать вопросы специалистам, обращайтесь за квалифицированной консультацией. Для того чтобы уложить теплые полы самостоятельно, потребуется максимальный объем полезной информации. Теплый пол – выгодное и экономичное решение для создания уютной обстановки в вашем доме.

О ключевых правилах монтажа водяного теплого пола смотрите в следующем видео.

Монтаж трубок теплого пола в помещениях

После того, как в помещении обустроен черновой пол, можно приступать к монтажу трубок системы жидкостного теплого пола.

В случае, когда используется стяжка для заливки трубок, сами трубки укладываются на основание и защищаются сеткой с двух сторон.

В случае, когда будет использоваться листовое финишное покрытие (ламинат, паркет, ковролин), трубки монтируются в крепления на черновом полу и защищаются сверху сеткой.

После монтажа производится заливка стяжки или монтаж финишного покрытия. Стяжка, в свою очередь, может быть покрыта напольной плиткой или залита финишными напольными покрытиями.

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

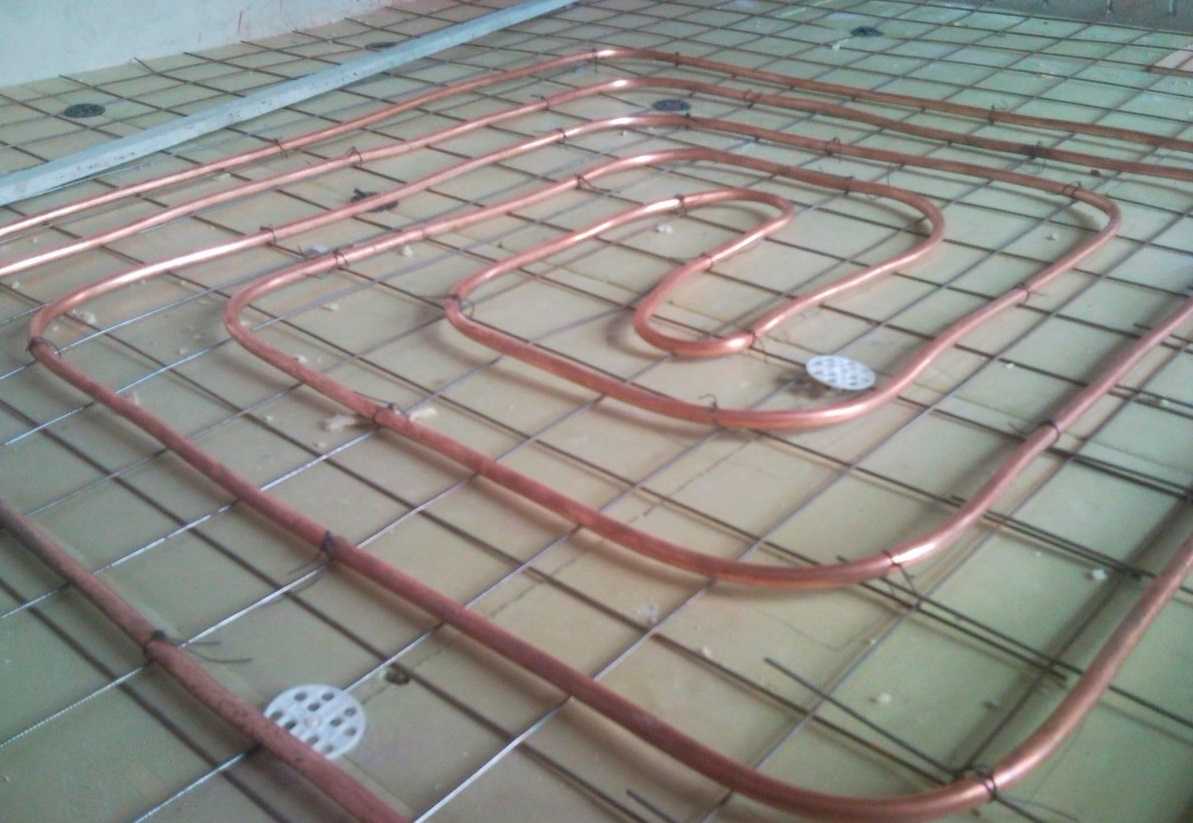

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Виды источников тепла

Котлы для нагрева теплоносителя могут быть нескольких видов. Они отличаются особенностями эксплуатации, установки и типом топлива, на котором работают.

Бывают одноконтурные и двухконтурные нагреватели. Первые предназначены обслуживать только одну линию отопления или подогревать воду. Вторые выступают как источник тепла для отопительной системы и осуществляют горячее водоснабжение (ГВС). Работать в обоих режимах агрегат не может: при подогреве воды для ГВС отключается отопление.

По месту установки котлы делятся на два вида: настенные и напольные. Первые позволяют сэкономить площадь, вторые отличаются большой мощностью.

По типу топлива котлы бывают:

Дизельные. Топливом для них является солярка. Они автономны, имеют высокую производительность при малом расходе горючего, легко устанавливаются.
Твердотопливные. В качестве топлива используется все, что горит: уголь, дрова, паллеты, брикеты и т. д. Процесс напоминает сжигание дров в обычной печи, только проходит при повышенных температурах без доступа воздуха. Носитель нагревается горячим дымом, образующимся во время горения. Применяются для автономного отопления в доме. Они требуют постоянной загрузки топки.
Газовые. Самые экономичные и эффективные. При небольшой стоимости энергии имеют наиболее высокий коэффициент полезного действия. Для подключения к системе водяного пола придется дополнительно включить распределительный коллектор и циркуляционный насос.
Электрические. Могут работать при помощи электродов, индукции или ТЭНов. Они просты в эксплуатации, но это самый дорогой источник тепла.

При выборе котла для подключения системы теплых полов ориентируются на следующие критерии:

совместимость;
простота монтажа;
мощность оборудования;
возможность регулирования температуры нагрева;
эффективность;
удобство эксплуатации;
безопасность;
производитель.

От правильности выбора и подключения приборов и оборудования зависит качество отопления и эксплуатационные расходы.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

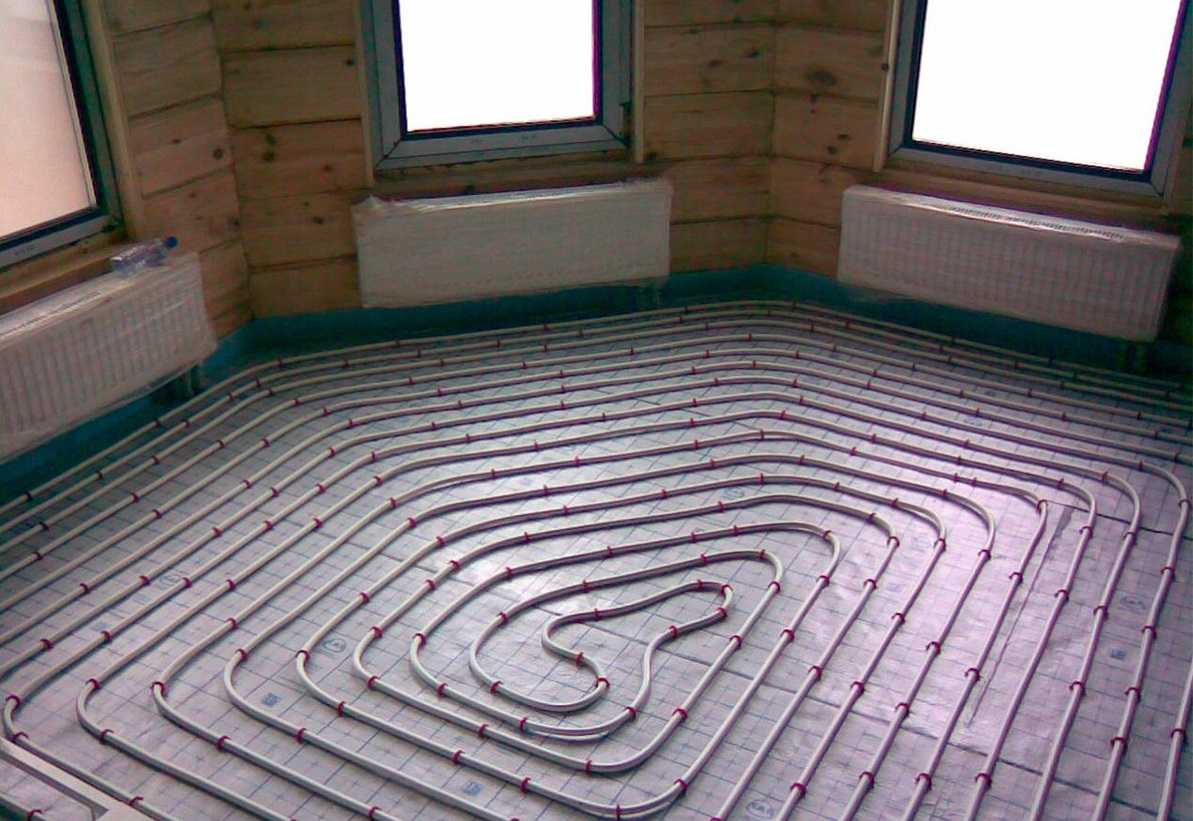

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Где теплый водяной пол не монтируется?

Технически невозможно осуществить монтаж на монолитных межэтажных лестницах и поворотных площадках. Поэтому для комфорта и безопасности бетонные лестницы рекомендуется отделывать деревом.
В котельной, т.к. помещение достаточно нагревается за счет теплоотдачи от котельного оборудования.
Есть ошибочное мнение, что теплый водяной пол можно не делать под шкафами и кроватями в целях экономии. Такое решение сэкономит Вам погонные метры трубы, но увеличит затраты на отопление. Теплые водяные полы сначала согревают бетонную стяжку, которая затем переносит тепло через напольное покрытие в помещение. Если не укладывать контуры под габаритной мебелью, то система должна потратить дополнительную энергию на прогрев всего объема стяжки без контуров теплого пола, и только потом отдавать тепло в помещение.
В «пироге» пола ЭППС — препятствует потерям тепла вниз. Чем ниже теплопроводность напольного покрытия, тем больше должен быть слой теплоизоляции. Теплопроводность паркета и ламината ниже, чем у керамогранита.Контуры теплого водяного пола.
Есть 2 основных способов укладки контуров: «змейка» и «улитка». Мое мнение – оба способа рабочие. Тот или другой можно определять в зависимости от конфигурации помещения. Из моего опыта выведено, что при укладке контуров теплого водяного пола «змейкой» расход трубы меньше примерно на 10% в сравнении с «улиткой».

Перед укладкой бетонной стяжки производятся гидравлические испытания системы для проверки ее на герметичность. После проверки, система должна оставаться под давлением.

Недостатки использования газовых приборов

При выборе отопительной системы стоит помнить о следующем:

Энергозависимые газовые котлы в случае сбоя в подаче газа или электроэнергии не смогут выполнить свою основную функцию. Однако данное обстоятельство можно легко переиграть, установив дома источник бесперебойного питания и вовремя внося плату за газ.
В случае установки газового котла необходимо предусмотреть заземление.
Наличие постоянного источника воды.
Согласно нормативной документации, при установке некоторого газового оборудования необходимо обеспечить трехкратный воздухообмен.

Для ряда случаев необходимо предусмотреть в помещении окно конкретных размеров, о чем сказано в соответствующей документации, регламентирующей установку и работу газового оборудования.
Для нормальной работы газового прибора требуется определенная высота помещения.
Весь процесс по подводу газа в дом может занять больше года.

Обзор технических характеристик

Система водяного тёплого пола состоит из контура и блока управления. Первые располагаются под напольным покрытием, второй чаще встраивается в ниши с открытым доступом. Применяется такой вид отопления в качестве основного или дополнительного источника тепла.

Наиболее эффективным вариантом считается вариант тёплого водяного пола под плиткой или ламинатом. Ковровые покрытия обладают низкой проводимостью, поэтому они выступают в роли барьера между системой и воздухом.

Преимущества и рекомендации

Тёплые полы в отличие от радиаторов отопления согревают воздушные массы по всей площади помещения до 1,7 м в высоту. Выше показатели будут в районе источника тепла, а не под потолком. Это говорит о большей продуктивности встраиваемых в перекрытие систем, чем у других обогревателей.

Эффективность обогрева помещения у разных систем отопленияИсточник floorheatmoshiriba.blogspot.com

Если сравнивать монтаж тёплого пола электрического и водяного, то второй обойдётся заметно дороже. Но для получения одного и того же результата электроэнергии уйдёт больше, чем природного газа или твёрдого топлива. Поэтому водяной пол выгоднее примерно в 5 раз и чаще применяется в качестве основного источника тепла.

Радиаторы для поддержания температуры воздуха в диапазоне 20-25 0С нагреваются не менее чем до 60 0С. Вода в системе тёплого пола доводится до 35-45 0С. Это также говорит о том, что такой вид отопительной системы можно считать одним из самых экономически выгодных. Экономия будет составлять до 40 %.

В пользу водяного тёплого пола стоит отметить и тот факт, что на относительную влажность воздуха система оказывает минимальное влияние, то есть сушка воздуха не происходит. Нет активной циркуляции пыли. А также отсутствует электромагнитное поле, которое сказывается на самочувствии человека негативным образом.

Так как теплый пол имеет скрытую систему монтажа, нужно уделить серьезное внимание выбору труб для него. Трубы должны обладать высокой износостойкостью, пластичностью, долговечностью и небольшим весом

Всем этим характеристикам, например отвечают трубы от производителя Lammin.

Недостатки и последствия

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжкуИсточник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы)

Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

Блок управления тёплым поломИсточник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол

Важно не путать с электрическим, так там параметры немного отличаются

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.. Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв

м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Как слить воду из контуров

Особенность водяного теплого пола состоит в том, что у него при правильной укладке нет нижней точки и крана там тоже нет. Потому для слива системы придется пользоваться компрессором. Он подключается ко входному (подающему) коллектору (не перепутайте, именно ко входному). Если коллекторный узел у вас заводской сборки, то на нем стоят специальные устройства, предотвращающие обратный ход теплоносителя. И если вы компрессор подключите к коллектору «обратки», то теплоноситель не спустите, зато можете повредить узел.

Итак, на подающем коллекторе, на специальном вентиле для залива воды снимаете воздухоотводчик, и, прикрутив на его место переходник, подключаете выход компрессора. На обратном коллекторе к сливному вентилю подключаете шланг, который выводите в ведро или в канализацию.

Как выглядят элементы коллектора, которыми нужно будет манипулировать при сливе/заливе теплоносителя

Оставляете открытыми запорные вентили только одной петли теплого пола. Включаете компрессор, вода начинает выходить под давлением (придерживайте сливной шланг). Компрессор оставляете включенным до тех пор, пока не пойдет воздушно-капельная взвесь. Тогда его отключаете, закрываете вентили слитого контура, открываете запорную арматуру следующего и снова включаете компрессор. Так, поочередно открывая запорную арматуру, сливаете воду со всех контуров.

Так как протяженность контуров бывает значительной, то на стенках остается значительное количество жидкости. Ее требуется удалить повторно. То есть через несколько часов процедуру повторите. Только тогда можно сказать, что теплоноситель теплого пола слит полностью.
