Монтаж карбонового тёплого пола: 5 советов от теплотехника

Почему еще стоит выбрать карбоновые полы

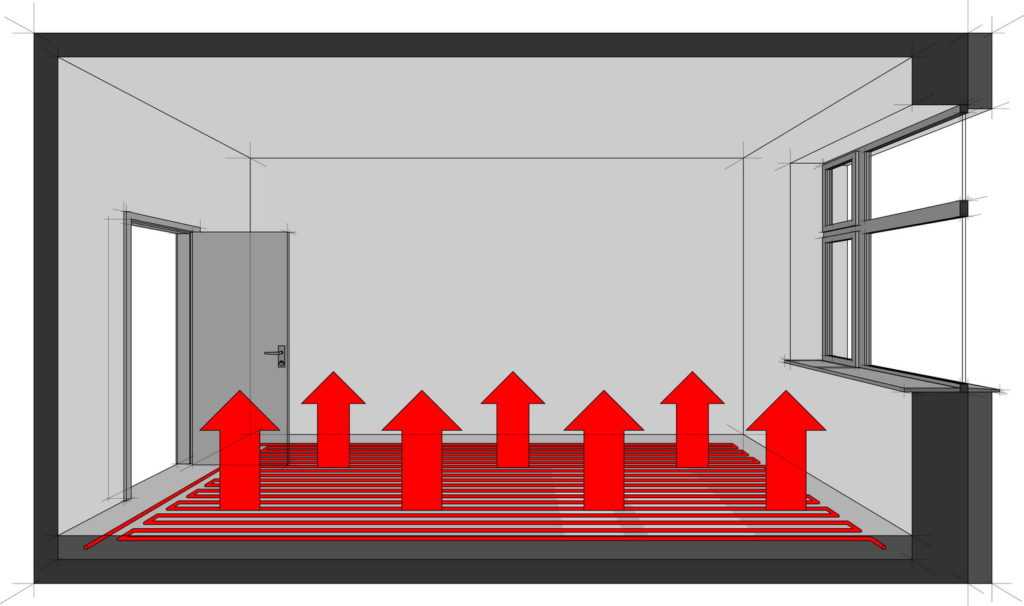

Принцип работы такого обогревательного элемента определительно прост: под влиянием электротока карбон интенсивно выделяет тепловые волны (8-14 мкм). В свою очередь, длинные тепловые волны легко проходят сквозь напольное покрытие любой плотности, не нагревая при этом поверхность.

То есть нагревается воздух, а не сам пол, который уже делится теплом с воздухом при перенагреве. Часть тепла естественно уходит на обогрев напольной поверхности. Но в данном случае больше нагревается пространство, а не предметы. В сравнении с централизованным отоплением и батареями под окнами, такая система обогрева более эффективна. Обеспечивается максимально комфортный микроклимат, а энергозатраты минимальны.

Экономия электричества при использовании карбонового пола в сравнении с иными электрообогревателями – 20%.

Структура и свойства

Этот вид инфракрасного обогревателя теплого пола имеет вид множества стержней, которые параллельно подключены при помощи гибких соединительных проводов. Они чем-то напоминают веревочную лестницу. В стержнях находится материал, состоящий их карбона, серебра и меди. Когда на карбон попадает ток, он интенсивно выделяет тепловую энергию. Чем хорош стержневой карбоновый пол, так это тем, что обладает свойствами саморегуляции: количество выделяемого тепла зависит от его температуры. То есть при местном повышении температуры (поставили на пол что-то, пол из-за плохой теплоотдачи нагрелся) он выделяет меньше тепла и температура понижается. Это свойство не говорит о том, что система со стержневыми нагревателями не нуждается в терморегуляторе. Терморегулятор управляет потребляемой мощностью (экономит деньги на отопление), а саморегуляция предотвращает от перегрева (продлевает срок «жизни»).

Стержневой инфракрасный саморегулирующийся мат

Система отопления с греющими стержнями, как и все системы электрического теплого пола, требует установки терморегулятора и датчика температуры пола. Без них обогревательные элементы работают, но постоянно на одной мощности. Ни о какой экономии в этом случае речь не идет, а срок службы становится намного меньше.

Устройство и принцип работы

Стержневой пол относится к виду электрических карбоновых нагревательных устройств. Он имеет довольно сложную конструкцию, которая состоит из термических эластичных матов. Они в свою очередь оснащены гибкими стержнями заполненными смесью из карбона.

Система имеет параллельную схему подключения. Каждый стержень в ней изготовлен из полимерного материала с высокой термостойкостью. Карбоновые элементы между собой скреплены медным многожильным кабелем. Все провода имеют пленочную оболочку, которая ограничивает доступ влаги.

Устройство оснащено датчиком температуры и терморегулятором. При подключении к электросети нагревательные элементы конструкции стержневого типа излучают инфракрасное тепло. При этом половое покрытие прогревается равномерно, а параллельное соединение позволяет оставаться системе в рабочем процессе при повреждении одного составляющего карбонового элемента.

Лучшие производители

Инфракрасная теплая лента или стержневой тип обогрева – удовольствие не из дешевых. Поэтому большинство покупателей при выборе аргументируются именем торговой марки, которая заслужила положительные отзывы. Среди востребованных:

• Devi;
• Fenix;
• Caleo;
• Energy;
• Теплолюкс.

Пленочная система отопления карбонового типа – энергоэффективная и менее затратная в ходе эксплуатации, ремонта. Кроме того, что такой пол максимально комфортно обогревает помещение и не пересушивает воздух, легко монтировать и ремонтировать. Впрочем, поломки случаются крайне редко, если установкой занимались профессиональные строители.

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем. Чтобы обеспечить качественную адгезию, поверхность грунтуют

Если имеются трещины, их заделывают с помощью цементной смеси

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций

Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.

Несколько разновидностей терморегуляторов

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем

Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем. При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости

Важно, чтобы напольное покрытие было ровным

При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости

Важно, чтобы напольное покрытие было ровным

Классическая стержневая технология

Незащищенная шина или более удобный в укладке карбоновый мат могут выступать альтернативной водяной система отопления. Между ними есть определенные сходства в требованиях:

• нагреватели укладываются внутрь стяжки;
• толщина покрытия, которую необходимо создавать для карбонового мата или шины, по характеристике сходны с теплым водяным полом: 20-25 мм над трубкой или изолирующей пленкой мата;
• для укладки нагревательного слоя требуется ровное, прочное основание.

Карбоновый мат или шина представляют собой ряд трубок, расположенных на малом расстоянии. Они подключаются многожильным кабелем с двух сторон. Для соединения шин или матов в единую структуру используется простая схема соединения и комплект предлагаемых производителем муфт, в том числе концевых.

Сетки трубок прогревают стяжку или поверхность финишного покрытия равномерно, без образования холодных зон. Уровень потребления энергии сходен с кабельными нагревателями, однако карбоновый мат имеет большую устойчивость к повреждениям. Невозможно вывести из строя всю структуру отопления комнаты повреждением одной зоны.

https://youtube.com/watch?v=GpmyQshRlAg

Какие есть виды кабелей и как проводится их расчет?

В качестве нагревательных элементов используется два вида кабеля:

Резистивный

Он имеет жилу, по которой проходит ток и электроэнергия превращается в тепло. Затем идет изоляция, оплетка и защитный слой. Роль заземления и защиты от электромагнитных волн выполняет металлическая оплетка. Данный кабель может быть одно- и двужильным.

Оба конца одножильного провода подключают в одну точку, это простой и дешевый вариант, но вокруг него образуется электромагнитное поле, с которым оплетка полностью справиться не может.

В двужильном кабеле есть токопроводящий и нагревательный кабель, они взаимно поглощают электромагнитные поля, которые создают. Все резистивные провода боятся перегрева, поэтому под мебелью их размещать нельзя;

Саморегулирующийся

Состоит из двух жил, обе они токопроводящие, разделены полимером, который нагревается. Если кабель в каком-то месте перегревается, то тепловыделение уменьшается, а на других участках он продолжает работать в обычном режиме. Главным недостатком саморегулирующегося кабеля является его высокая стоимость.

Во время расчета необходимого количества кабеля, надо учитывать не всю площадь помещения, а только полезную, то есть ту, под которой будет уложен теплый пол.

Расчет

Если кабельный пол будет выступать как основной обогрев, то на квадратный метр необходимо 160-180 Вт, а если как дополнительный, то достаточно 100-150 Вт. Зная площадь и мощность на 1 м2, вы можете определить мощность кабеля.

Нагревательный провод имеет определенную мощность на метр длины, и вы сможете легко подсчитать, сколько его вам необходимо.

Кабель продается отрезками с определенной мощностью, резать его нельзя, поэтому рассчитав необходимую мощность, вы приобретаете тот, у которого она немного выше.

Для расчета шага укладки, необходимо полезную площадь помещения в м2, умножить на 1000 и разделить на длину кабеля в метрах, вы получите шаг укладки в мм.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

• Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
• Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
• Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:

Электрический теплый пол под плитку представлен тремя основными разновидностями:

• Нагревательный кабель – самый оптимальный вариант;
• Нагревательные маты – несколько дороговато, но эффективно;
• Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

• Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
• Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
• Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Критерии выбора

На современном рынке электрический стержневой пол представлен различными производителями. При выборе такой системы обогрева следует учитывать такие параметры:

1. Мощность. Такой показатель зависит от объема обогреваемой площади. Также учитывается, для каких целей приобретается оборудование. Если стержневой теплый пол предусмотрен как основной источник обогрева, то требуется максимальная мощность.
2. Материал и качество изготовления. Приобретать рекомендуется оборудование для обогрева пола у проверенных производителей, которые могут предоставить сертификат качества изделия. Элементы конструкции системы не должны содержать вредных для организма человека веществ.
3. Наличие датчика температуры и терморегулятора. Данные приборы должны обязательно входить в комплект к основным нагревательным элементам теплого пола.
4. Целостность системы. При покупке оборудования рекомендуется визуально осмотреть изделие. Такая проверка позволит исключить наличие трещин, царапин или сломанных элементов конструкции. Большим плюсом является гарантийная документация на товар.

Как выглядит стержневой теплый пол Теплый электрический пол стержневого типа должен соответствовать всем заявленным техническим характеристикам.

Виды

Карбоновый пол устанавливается исключительно стационарно (не является мобильным). Сегодня предоставляется возможность купить и монтировать теплый карбоновый пол пленочного или стержневого типа. Отличаются такие полы по методу крепления, особенностями эксплуатации и цене.

Пленочные

Реже применяется смесь карбона с графитом. На эффективность работы обогрева такой нюанс не оказывает влияния.

При помощи напыления жидкий состав наносится на полипропилен с термоустойчивыми характеристиками. С обеих сторон полотно закрывают 3-слойной защитной пленкой, которая в последующем защищает карбон от царапин и деформаций. Такая полимерная пленка выдерживает температуру накаливания до 120°C. Мощность потребления – 130 Вт/м. Обладает высокой прочностью и не теряет изначальных характеристик. Для сцепления нескольких полос используют медные шины.

Пленочные полы не применяют:

• для линолеума на войлочной основе;
• под ковролин;
• под ковровую плитку;
• под керамическую плитку, наливной пол.

В последнем случае монтаж покрытия представляет собой «мокрые» процессы установки.

Натуральный деревянный паркет или доска используется тогда, когда рабочая температура напольного покрытия не превышает 28 °C.

Стержневые инфракрасные

Отличительной характеристикой системы является способность к саморегуляции. Так, при повышении температурных показаний на одном из участков до критической нормы мощность потребления элементов снижается. Это удобно, к примеру, в том случае, если поставить мебель на пол. Карбон не будет греть, как и на отрытом пространстве, равномерно распределяя температурные значения.

Уникальные характеристики карбонового пола позволяют производить укладку в любом помещении. При этом не нужно учитывать в дальнейшем запрет на расстановку мебели в произвольном порядке.

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Методы и схемы укладки

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

• змеевик;
• двойной змеевик;
• улитка.

Метод укладки контура змеевиком является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Может быть применена еще одна разновидность – двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Третий вариант – размещение витков угловым змеевиком. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

Применяя схему расположения улиткой, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.
