Как пробурить скважину своими руками: способы бюджетного самостоятельного бурения

Выбор места под абиссинский колодец

Сделать абиссинскую скважину можно не везде. И здесь не столько важна планировка участка 12 соток или с иной площадью. Это конечно значимый фактор. Но более принципиальный момент – характеристики грунта на месте закладки скважины. Если дом стоит на каменистых и скальных породах, то от такого варианта автономного водоснабжения придется отказаться. Пробить вручную трубой из стали подобный твердый грунт, чтобы получить питьевую воду, невозможно.

Варианты различны источников воды на разных почвах

Для абиссинского колодца идеально подходят глины, суглинки и пески. Эти пластичные грунты наконечник забиваемой трубы пройдет без проблем и особых усилий со стороны бурильщиков

Поэтому, перед тем как выбирать участок для строительства дома и место на нем под скважину на воду, так важно выяснить, что находится под ногами. В отдельных случаях лучше будет предпочесть иной вариант

Где возможно строительство

Устраивать такой колодец необходимо на участках, где водоносный пласт находится в пределах 4 – 8 м глубины или в местах, где до 15 метров есть достаточное давление в водоносном слое, которое сможет поднять воду на глубину 7 — 8 метров. Если вода из пласта поднимается немного ниже 8 м, то можно просто установить насос, заглубив его в грунт.

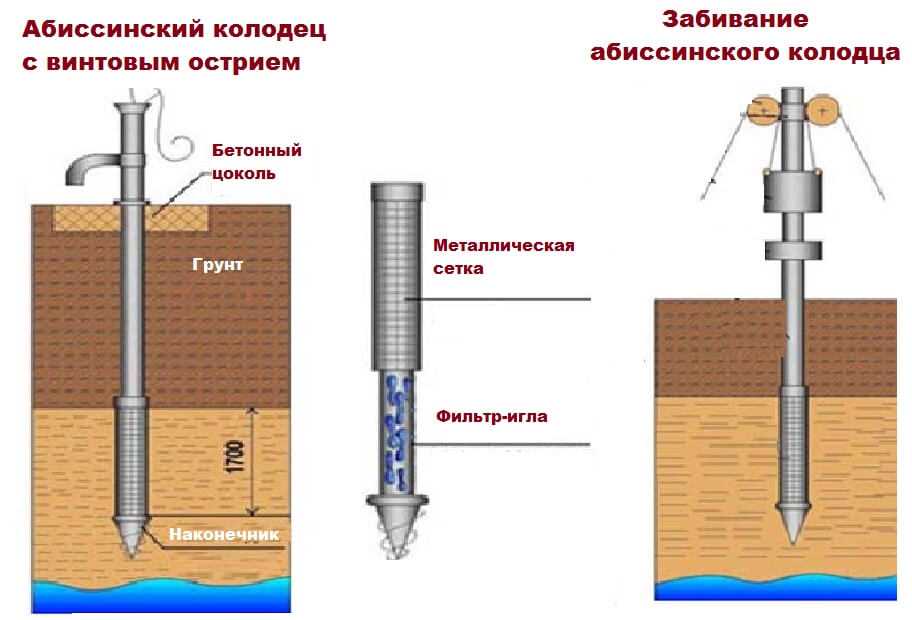

Основная часть абиссинского колодца – перфорированная труба с головкой (наконечником-клином), и фильтром. Наконечник должен быть по диаметру больше на 20-30 мм. Желательно изготовить фильтр из металла, такого же, как и материал из которого изготовлена труба: это снизит уровень электрохимической коррозии. Сверлят в трубе отверстия 6 — 8 мм диаметром по длине трубы на 0,6–0,8 м. На этом участке трубы наматывают с зазором 1–2 мм проволоку для свободного прохода воды. После намотки проволоку припаивают к трубе в нескольких местах и по концам проволоки. После чего с помощью пайки закрепляют сетку полотняного плетения из цветного металла или нержавейки.

Для углубления труб применяют различные устройства, однако лучше предварительно вырыть яму 0,5-1,5 м, после чего пробурить скважину на 1-1.5 м. Первую трубу с закрепленным фильтром и наконечником вставляют в скважину, выравнивают ее по вертикали и вокруг утрамбовывают грунтом, чтобы труба не сдвинулась при забивании.

Часто для углубления труб используют копр, но можно использовать и другие приспособления. Углубление трубы колодца металлическим прутом диаметром 16-22 мм, вставленном в трубу, состоит в поднимании прута на 1 м высотой и нанесении резких, вертикальных ударов по наконечнику. В результате практически вся нагрузка приходится на наконечник. Можно удлинять прут по мере углубления скважины, а можно закрепить гибкий трос в верхней части металлического прута. Этот способ называют ударно-канатным.

Технология углубления труб для абиссинского колодца следующая: необходимо использовать бабку весом 25–30 кг, это приспособление поднимают за ручки вверх и резко опускают, ударная нагрузка должна приходиться на насадку, закрепленную на трубе-подбабок. При углублении скважины, насадку перемещают вверх по трубе и, если потребуется, навинчивают очередную трубу.

Если неизвестна глубина водоносного слоя, то когда труба будет забита на 4 — 5 м, периодически проверяют, не появилась ли вода. Если у вас тонкий водоносный пласт и неизвестно на какой глубине он находится, то можно забить трубу ниже и не получить воду.

Если абиссинский колодец устанавливать в глинистых грунтах, то может сильно загрязниться сетка фильтра, и можно не понять, что попали на водоносный слой. В этом случае лучше не торопиться и при появлении даже минимального количества воды в скважине нужно прокачивать, а если есть можно, то промывать фильтр, проходя каждые 0,5 м. Для этого используют электронасос, в трубу вставляют шланг и промывают сетку чистой водой.

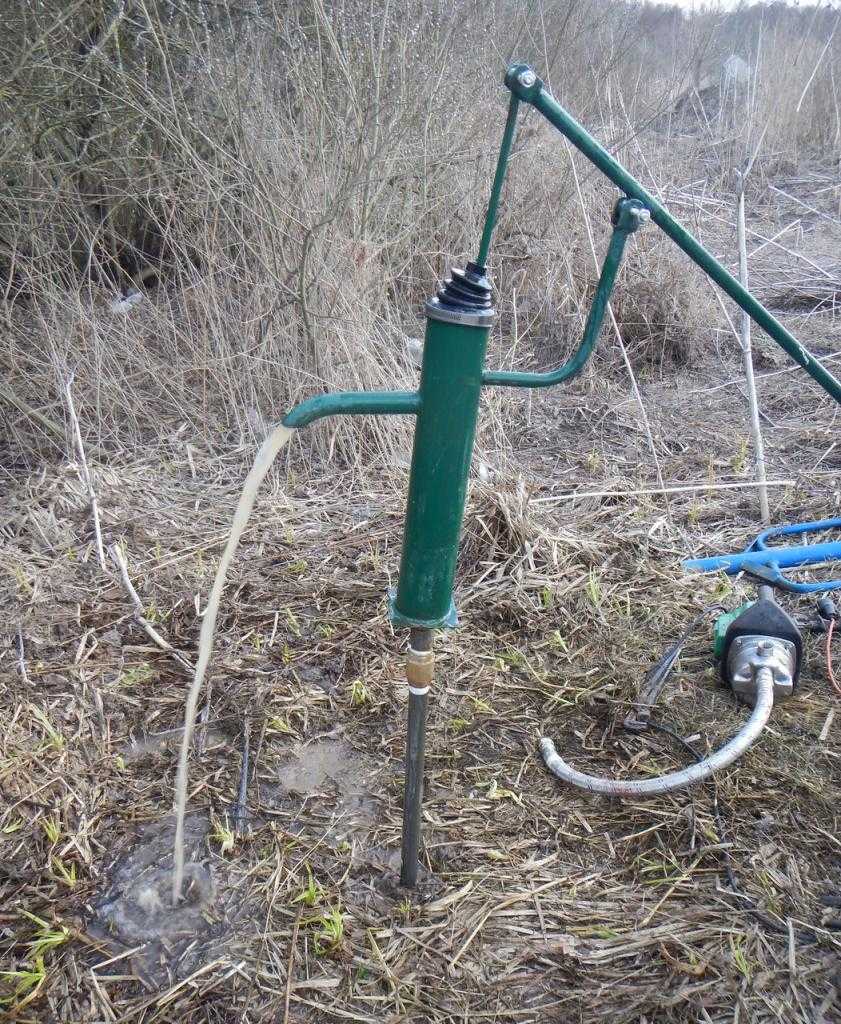

Для подъема воды используют электрический самовсасывающий насос. Еще можно использовать поршневой насос. После монтажа насоса и прокачки скважины вокруг трубы устраивают глиняный замок и делают отмостку из бетона. Время, необходимое на устройство абиссинского трубчатого колодца, составляет около 5-10 часов, и в большинстве случаев зависит от характера грунта и глубины расположения водоносного пласта.

Абиссинский колодец будет служить 10-30 лет, срок зависит от водоносного пласта, качества выполнения работ и от использованного материала. Воду можно качать непрерывно из скважины несколько часов, производительность колодца обычно составляет 1-3 м куб. воды в час.

Характеристики по глубине

Абиссинский колодец известен и по другим названиям, например:

• забивная скважина;
• скважина игла;
• абиссинская скважина.

Глубина скважины – важный параметр, от которого зависит цена работ. Тем более что водоносные слои присутствуют на различной глубине. Считается, что Россия богата на артезианские воды. Это полезные ресурсы, которые находятся под водоупорными слоями под гидравлическим давлением. Пласты отличаются наличием гидравлического давления, поэтому добыча воды из них обуславливается многими сложностями.

Кроме артезианского водоносного горизонта, существуют грунтовые воды, которые залегают на меньшей глубине. Чаще всего грунтовые воды можно обнаружить на глубине до 10 метров, в некоторых местностях достаточно углубиться до двух метров.

Запасы грунтовых вод пополняются за счет дождевых или талых вод. Считается, что вместе с жидкостью в них попадает грязь, иногда и удобрения с полей. С мелкими колодцами или скважинами могут возникнуть проблемы в жаркие периоды, ведь уровень вод в это время сильно падает.

Во время обильных дождей в мелких колодцах или скважинах возникают проблемы с перезаполнением. Родники из верховных пластов часто вырываются из-под земли. Однако количество жидкости в этих слоях совсем небольшое. Иногда родники возникают при пробитии водоупорных слоев. Если вода сама пробивается из скважины на поверхность, то в некоторых случаях это упрощает доставку ее в дом, в других, наоборот, усложняет.

Если количество воды слишком велико, получается самоизлив скважины. Это грозит превращением участка в болото. Поэтому для скважины большое значение имеет используемый водоносный слой. С этим параметром связаны способы обустройства и характеристики скважины. Каждая характерная особенность имеет свои достоинства и недостатки.

Главное достоинство абиссинской скважины – небольшая глубина. Также пользователи отмечают неплохую производительность. Долговечность сооружения во многом связана с химическими особенностями водоносного пласта. Например, пользователи настоятельно рекомендуют обустраивать качественную фильтрацию абиссинки.

Самодельный вариант будет выглядеть как оцинкованная толстостенная труба длиной 1,5 метра с резьбой на одном конце. На резьбу навинчивается заостренный наконечник. Игла лучше раздвинет грунт на нужной глубине. От основания трубы нужно оставить расстояние, которое нужно под отстойник на песок.

Затем, через примерно 5 см, высверливаются отверстия диаметром около 1 см. Участок трубы с отверстиями нужно обмотать проволокой. Дополнительно пригодится нержавеющая сетка с небольшими дырочками. Сетку нужно закрепить хомутами. Для лучшей фильтрации трубу можно обмотать геотекстилем.

Абиссинский колодец углубляют чаще на пять метров, но он может доходить до 15. При этом предполагается, что вода в скважине не должна держаться около самого дна. Столб воды должен быть где-то посередине. Поэтому глубина скважины может быть разной, но расстояние между насосом и зеркалом воды не должно быть более 8 метров, так как подъем воды будет происходить вакуумным методом.

При создании вакуума воду вверх толкает атмосферное давление. Еще имеет значение величина гидравлического сопротивления. Поэтому если глубина между насосом или зеркалом воды будет большей, то вода не сможет подняться. Насос, работающий всухую, быстро выйдет из строя.

Необходимые инструменты для работы

Самым доступным и простым способом является ударно-канатный, поэтому его и стоит рассматривать в качестве примера. Он является одним из способов того, как пробить скважину своими руками без бурения.

Такой метод работы имеет следующие преимущества над другими:

• позволяет сохранить практически весь грунт на участке в исходном состоянии без каких-либо повреждений, так как использование техники может сильно испортить землю на большой площади;
• нет ограничений по выбору территории для скважины, её можно сделать на любом месте;
• оборудование простое и не требует большой квалификации бурильщика.

Для работы необходимо приготовить следующие инструменты:

• Лопата.
• Бур, желательно с дополнительными режущими частями. Для этого следует наварить на режущую часть резцы токарные, напильники или другие приспособления. Заточить резцы можно болгаркой.
• Тележка для вывоза лишнего грунта.
• Вёдра для воды.
• Насос для выкачки жидкости.

Дополнительно необходимо приготовить следующие материалы:

• щебёнка для подушки;
• проволока из стали;
• трубы;
• проволока для обустройства фильтра для дна.

Как сделать абиссинскую скважину

Бурение абиссинской скважины может проводить только в конце весны или летом. Осенью и зимой такие работы не проводят. Так как в этот период выпадают осадки, которые могут размягчить и увлажнить почву. Существует высокая вероятность загрязнения, что ухудшит качество воды.

Бурение абиссинских скважин делают на глубину:

1. 5-7 м для бытовых нужд.
2. 8-10 м на хозяйственные цели, включая полив огорода.

Установка для гидробурения

Используйте дизельную установку для бурения абиссинской скважины через глинистые и скальные образования. Эти буровые установки делают с приводом для управления и давления на буровое долото.

Мощный насос применяют для перекачки бурового раствора в ствол, чтобы ускорить бурение.
Поскольку мини буровые установки стоят более 150 000 рублей, вы можете арендовать их по объявлениям на Авито.

Либо сделать самостоятельно. Как сделать буровую установку по чертежам мы писали в статье.

После бурения вы можете компенсировать затраты сдавая машину в аренду своим соседям. Или начать бизнес по гидробурению абиссинской скважины.

Скважина игла своими руками без оборудования

Абиссинская скважина забивается в землю. Остриё — труба, имеющая в нижней части перфорацию с заостренным наконечником. Эту конструкцию забивают до достижения водоносного горизонта. Для поднятия жидкости подключают ручную помпу.

Конечно, такое сооружение сделать не сложно, но срок службы системы не долог, так как она быстро засоряется мелким песком, который есть в добываемой воде. Для фильтрации трубу обматывают мелкой сеткой или проволокой. Это защищает от песка.

Устройство забивается кувалдой, поэтому и называют её забивная скважина. Чаще применяют «бабку». По принципу действия это та же кувалда, но имеет направляющую, со стабильным приложением ударной силы.

Забивной метод прост и позволяет быстро сделать источник. Однако, применяя ударную силу, существует вероятность порчи резьбовых соединений и повреждения фильтра. А это причина загрязнения воды и уменьшения срока эксплуатации абиссинского колодца.

Оборудование для бурения абиссинской скважины:

1. Трубы с резьбой диаметром 1 — 2. Рекомендуем покупать из нержавеющей стали или оцинкованные. Покупайте из расчёта не более 8 метров, включая фильтр.
2. Копьевидный фильтр — наконечник.
3. Соединительные муфты.

Для водозабора понадобятся:

1. Забурник (ручной бур). Подойдёт садовый ручной бур с удлинителем. Если покупка не планируется и нет возможности взять в аренду, то забурник делайте из арматурной стали.
2. Забивная бабка заменяется кувалдой.
3. Ручной насос с обратным клапаном.

Технология как пробурить абиссинскую скважину своими руками:

1. Забурником делают отверстие до первого водоноса. В поднимаемом грунте должен появится мокрый песок.
2. По обнаружении водоноса собираем колонну, плотно прикручивая через муфты к первому звену с копьевидным фильтром — наконечником трубы на нужную длину. Соединения уплотняем льняной паклей.
3. Готовую колонну аккуратно, не допуская перекосов, забиваем бабкой или кувалдой в приготовленное забурником отверстие.
4. Когда колонна встанет на нужную глубину — прикручиваем к верхнему выходу ручной насос.
5. В ствол вливаем воду и прокачиваем. Жидкость должна поступать свободно, ручной насос работать легко — верный признак что абиссинская скважина забита на нужную глубину.

Абиссинская скважина из полипропиленовых труб

При забивании трубы сложно определить первый водоносный горизонт. Поэтому для абиссинской скважины применяют шнеки.

1. Бурим отверстие большего диаметра, чтобы не забивать, а легко установить полипропиленовую трубу без повреждения.
2. Засыпаем дно скважины щебнем, что создает дополнительный естественный фильтр, улучшая качество воды и увеличивая срок службы.

Порядок работ по изготовлению гидросооружения из полипропиленовых труб аналогичен способу №1. Большие трудозатраты составит ручное бурение шнеком отверстия большого диаметра.

Прокачка после бурения

После завершения работ требуется прокачка абиссинской скважины после бурения.
Во время забивания труб в фильтре и стволе собирается грязь. Задача прокачки состоит в том, чтобы очистить конструкцию от песка.

Прокачку делают, пока не пойдёт чистая вода.

Рекомендуем прокачивать новую абиссинку ручным насосом.

Применять насос Малыш или другой электроприбор не нужно. Вода с примесями повредит оборудование, и насос придёт в негодность.

Кроме того, в начале работы у источника низкая водоотдача. Ручным насосом можно регулировать приложение усилия, и увеличить до рабочего объёма.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Пошаговая инструкция по бурению скважины

Классическая схема ручного бурения скважины.

Подготовьте шурф или яму. Шурф должен иметь размеры в 150х150 см. Укрепите стенки углубления досками или кусками фанеры, чтобы они не осыпались. При желании можете взять обыкновенный бур и прорыть с его помощью ствол глубиной в 1 м и диаметром порядка 15-20 см. Это будет способствовать более надежной фиксации трубы в вертикальном состоянии.

Установите над углублением деревянную либо металлическую треногу. Там, где соединяются ее опоры, закрепите лебедку. В большинстве случаев применяются вышки из бревен. На треногу подвешивается бурильная колонка со штангами длиной 1,5 м. Скрепите штанги резьбой в 1 трубу и зафиксируйте хомутом. С помощью такой конструкции вы сможете спускать и поднимать оборудование.

Заранее подберите насос для штанги. Так вы сможете наиболее точно определить диаметр будущего источника, а также колонковой трубы. Система организуется таким образом, чтобы насос без затруднений проходил в трубу. Так что труба должна превосходить насос по диаметру хотя бы на 0,5 см.

Схема бурения скважины своими руками.

Бурение будет осуществляться за счет поочередного спуска и подъема рабочего оборудования. Штанга проворачивается, сверху по ней бьют долотом. Удобнее, если у вас будет помощник. Так вы сможете проворачивать газовым ключом, а помощник бить сверху по штанге, пробивая породу. Лебедка позволяет выполнять работу проще и быстрее. С ее помощью поднимать и спускать оборудование гораздо проще. На штанге нужно сделать маркировку, по которой вы сможете определять необходимость очищения бура. Делайте это каждые 50 см.

В зависимости от того, какой тип грунта будет буриться, понадобится использовать разные буры, а именно:

1. Глинистые почвы обрабатываются спиральным буром.
2. Твердые породы разрыхляются при помощи бура-долота.
3. Песчаный грунт бурится буром-ложкой.

Для подъема земли на поверхность предназначена желонка.

Для бурения скважины в песчаном грунте лучше всего подойдет бур-ложка. В процессе бурения необходимо будет добавлять воду. Если почва твердая, понадобится долото. Такие буры могут быть плоскими и крестовыми. Главная задача таких приспособлений сводится к помощи в разрыхлении твердых пород. Для преодоления песков-плавунов применяется ударный способ.

Чертеж бура.

Глинистые грунты лучше всего преодолевать буром-ложкой, змеевиком и желонкой. Конструкция змеевиков похожа на спираль. Шаг спирали соответствует диаметру бура. Нижнее основание бура имеет размер в 4,5-8,5 см. Лезвие, как правило, 26-29 см. Для прохода галечных пластов поочередно применяются долото и желонка. В некоторых ситуациях для существенного упрощения бурильных работ в скважину заливают воду.

Работать станет гораздо проще, но останавливаться нельзя до тех пор, пока не будет найден водоупорный слой.

Песочная скважина на даче своими руками

Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.

Порядок выполнения работ

Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:

1. Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
2. Подготовьте шурф для вхождения инструмента бурения.
3. Инсталлируйте оборудование для бурения на требуемую позицию.
4. Начинайте бурение.
5. Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
6. Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
7. Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
8. Используя шнековый насос, а также желонку, откачайте воду из скважины.
9. Убедитесь в том, что вода из скважины стала чистой.
10. Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
11. Проведите подключения водопроводной трубы или шланга к насосу.
12. Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
13. Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
14. Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
15. Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
16. Обсыпьте кессон грунтом, а также выполните бетонную отмостку.

Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.

Бурение неглубокой скважины своими руками

Вы также можете пробурить скважину ручным методом, но для этого, естественно,  пригодится особое оборудование. Перечисляем его ниже:

• бур;
• бурильная вышка;
• лебедка;
• обсадные трубы;
• штанги.

Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.

Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.

Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.

Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.

Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.

Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.

Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.

Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.

Как провести работы без специального оборудования?

Абиссинский колодец  можно легко сделать с применением специального оборудования. Но покупать такие механизмы специально для единственной скважины нерентабельно, а приглашать специалистов – дорого. Сооружение скважины иглы можно произвести своими руками и с использованием только того инструмента, который уже есть в наличии или его можно недорого приобрести.

Свежие записи
Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растенияПочему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растенияРассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения

В комплект для абиссинского колодца входят:

• дрель и болгарка;
• молоток и кувалда;
• пара газовых ключей;
• для забивания трубы нужны блины от штанги на 20-40 кг;
• сварочный аппарат;
• бур садовый 15 см в диаметре;
• трубы: ½ дюймовая длиной 3-10 метров, ¾ дюйма – 1 метр;
• труба 1 дюймовая для скважины, которая должна быть нарезана кусками по 1-1,5 м и иметь короткую резьбу с каждой из сторон;
• гайки и болты на 10;
• сетка нержавеющая галунного плетения П48 шириной 16 см и длиной 1 м;
• хомуты автомобильные 32 размера;
• муфты: чугунные 3-4 шт., чтобы забивать трубы, а также стальные, чтобы соединять трубы;
• два метра проволоки 0,2-0,3 мм в диаметре;
• обратный клапан, трубы ПНД и муфты, насосная станция.

В любом городе найдется рынок или строительный магазин, где можно нарезать резьбу и приобрести все эти материалы и инструменты.

Для фильтра нужна дюймовая труба длиной примерно 110 см, к которой приваривается наконечник в виде конуса. Этот наконечник и называется иглой для абиссинского колодца. Если его нет, можно просто сплющить конец трубы кувалдой. При помощи болгарки на двух сторонах трубы прорезаем щели на протяжении 80 см через 1,5-2 см длиной где-то 2-2,5 см

Важно, чтобы общая прочность трубы при этом не была нарушена. На трубу накручиваем проволоку, после чего накладываем на неё сетку и фиксируем её хомутами примерно через 8-10 см

Сетку можно и припаять, если есть определенные навыки.

В Америке, например,  фильтр для абиссинского колодца изготавливают с внутренней сеткой и проволокой, которая располагается выше и ниже сетки

Важно знать, что припои со свинцом не должны использоваться, чтобы в воду не поступали отравляющие вещества. Для работ применяются только специальный флюс и оловянный припой

Бурим грунт при помощи садового бура, наращивая его конструкцией из труб. Для этого метровые ½ дюйма трубы соединяются муфтами из труб диаметром ¾ дюйма и болтами на 10. В местах крепления должны быть предварительно просверлены отверстия. Процесс бурения идёт до появления влажного песка, который будет стекать в поверхности бура. Всё, дальнейшее бурение бессмысленно, потому что мокрый песок будет уходить обратно в скважину.

Отрезки трубы с фильтром соединяем при помощи муфт, не забывая наворачивать на резьбу ленту ФУМ. Получившаяся конструкция из труб с фильтром опускается до песка, а сверху на неё накручивается муфта из чугуна. На чугунную муфту укладываются блины от штанги. Через их центр пропускается ось, по которой блины будут скользить, забивая трубу. Ось состоит из 1,5-метрового куска трубы диаметром ½ дюйма и болтом на конце.

Готовая скважина игла не занимает много места и не портит внешний вид участка: при желании её можно декорировать навесом, очень желательно соорудить вокруг неё помост из бетона

С каждым ударом блина труба должна погружаться на несколько сантиметров. Когда полметра от уровня песка будут пройдены, можно попробовать налить в трубу немного воды. Если вода исчезнет, значит, песок её принял. Водоносный слой песка способен впитывать воду с такой же скоростью, как и отдавать её.

Устанавливаем обратный клапан, затем насосную станцию. Используем при этом ПНД трубы и следим, чтобы вся конструкция была герметичной. В наносную станцию заливаем воду, а кусок шланга подсоединяем к выходу. Можно запускать насос. Не пугайтесь, когда из скважины будет выходить воздух, а потом мутная вода. Так и должно быть. Скоро появиться чистая вода, в качестве которой можно убедиться, сделав анализ или просто вскипятив её.

Так выглядит абиссинский колодец, если его установили в саду и снабдили ручным насосом: дачник больше не зависит от установленного СНТ времени полива
