Монтаж пластиковых окон своими руками

Пошаговая установка балконного блока

Для работы по установке балконной двери и окна понадобятся инструменты:

• болгарка,
• пистолет для пены,
• электролобзик,
• рулетка,
• шуруповёрт,
• уровень,
• перфоратор,
• резиновая киянка.
• дрель,
• канцелярский нож,
• молоток,
• угольник,
• маркер,
• ножницы по металлу,
• монтировка.

Сборка балконного блока

Перед установкой пластикового балконного блока следует соединить дверную конструкцию и оконную в одно целое. Для этого необходимо поставить оконный блок с балконной дверью на верхние стороны, состыковать боковые части. Между ними следует расположить соединительную планку. Надо хорошо проверить, чтобы верхние стороны рам, которые оказались на полу, были на одной линии. Для этой операции необходимо выбрать ровную поверхность.

Совет: Если окно имеет подвижную створку, её на время монтажа для удобства нужно снять. В дверном балконном блоке нужно снять с петель дверь.

Два комплекта соединяют шурупами. Для них заранее делают отверстия на расстоянии тридцати сантиметров друг от друга в раме дверного блока и начинают скручивание конструкций с его внутренней стороны. После этого получается единый балконный блок.

Окна и двери из ПВХ, а особенно их фурнитура, требую определенного ухода. О полезных средствах для этого читайте здесь.

Выбираем элементы крепления

Балконный блок может крепиться при помощи:

• нагелей,
• анкерных пластин,
• анкерных болтов.

Каждый из видов крепления имеет свои преимущества и недостатки и может быть выбран для работы.

Совет: Выберите для крепления анкерные пластины. В этом случае можно производить установку, не разделяя рамы и стеклопакеты.

Подготовка балконного блока к установке

На двух боковых и верхней горизонтальной поверхности рамы закрепляют монтажные пластины. Их присоединяют шурупами. От углов конструкций отступают пятнадцать сантиметров и устанавливают пластины так, чтобы они были повёрнуты к внутренней стороне блока. Между крайними пластинами нужно прикрепить промежуточные на расстоянии друг от друга 50 ÷ 70 см. Шуруп пропускать посредине ширины блока в углубление профиля.

По периметру блока с внешнего края наклеивают ленту ПСУЛ. Это уплотнительный элемент, предписанный нормативами с целью защиты от влаги и ультрафиолетовых лучей монтажной пены.

Если предусмотрена установка москитной сетки, на этом этапе на окно прикручивают кронштейны для её крепления. Примеряют сетку, чтобы она равномерно накрывала проём, намечают места установки кронштейнов и прикрепляют их шурупами.

Последовательность монтажа

Рассмотрим, как установить балконный блок своими руками:

1. Если в комплект входит порог, то можно сразу начинать монтаж блока. В случае его отсутствия, следует изготовить порог и с него начать установку.

Блок ставят на подставки (монтажные клинья), которые после окончания работ остаются на месте, не вынимаются. Их предусматривают под каждый вертикальный элемент блока. Для того, чтобы конструкцию сориентировать в пространстве строго вертикально и горизонтально (поперечные элементы) используют подставки разной высоты.
Временную фиксацию в проёме делают также при помощи монтажных клинышек.
Проверяют уровнем правильность расположения в плоскостях: горизонтальной и вертикальной. Клиньями делают корректировку погрешностей. Их удобно использовать как парные элементы. Строительный уровень кладут на горизонтальный элемент блока. При необходимости подправить – молотком подбивают клинья в нужном направлении. После этого прикладывают уровень к вертикальной составляющей блока и регулируют его расположение клиньями, которые установлены слева и справа между блоком и стеной.

Монтаж пластиковой двери с окном

Прежде чем начать устанавливать балконную дверь и окно, важно проверить новую конструкцию на предмет брака, убедиться в полной комплектации балконного блока. Конструкция балконного блока состоит из элементов:

• коробка двери (балконного блока);
• полотно двери;
• соединительная планка;
• оконная рама;
• створки окна;
• стеклопакеты для двери и окна;
• штапик;
• петли, фурнитура, ручки.

Проверив наличие всех составных элементов, можно приступать к монтажу:

• Дверь со стеклопакетом и створки окна аккуратно снять с петель. Соединить раму и коробку соединительной планкой. Это удобнее сделать, поставив их у стены в перевернутом положении («вверх ногами»).
• В дверной коробке при помощи дрели сделать отверстия через каждые 30 сантиметров для прикручивания коробки к проему. Вкрутить в отверстия шурупы.
• По бокам и к верхней части блока прикрутить анкерные пластины на расстоянии 15 сантиметров от углов. Затем между анкерами прикрутить дополнительные пластины с шагом 60-70 сантиметров.
• Внешнюю сторону рамы обклеить уплотнительной лентой. Лента будет защищать монтажную пену в проеме от влаги и солнечных лучей.

• Если в ПВХ-конструкцию входит противомоскитная сетка, нужно приложить ее к раме, наметить места для крепления кронштейнов. Убрав сетку, прикрутить крепления.
• Установить порог. Если после снятия предыдущего блока в полу осталось слишком большое углубление, его нужно заполнить при помощи доборного профиля.
• Поместите собранную раму в проем. Вставьте по бокам и сверху клинья для выравнивания, углубите их при помощи молотка.
• При помощи уровня проверьте положение конструкции, при необходимости скорректируйте.
• Проверьте надежность соединения двери с окнами.

Осторожно разогните анкерные пластины и приложите их к проему. В стенах проделайте отверстия приблизительно по 8 сантиметров, вставьте в отверстия дюбеля

Используя отвертку, вкрутите саморезы.
Просверлите дополнительные отверстия в дверной раме. Они понадобятся для усиления крепления конструкции. Расположить их необходимо сверху и по бокам. На каждой стороне располагается по 2 отверстия на расстоянии примерно 20 сантиметров от углов.
Сквозь отверстия в раме просверлить отверстия в стене на аналогичном расстоянии от углов. Вставить подготовленные дюбеля, закрутить саморезы.
На установленную конструкцию навешиваются оконные створки и дверное полотно, предварительно прикрутив к ним ручки. После установки проверьте работу оконной и дверной фурнитуры. Вставьте в оконную и дверную раму стеклопакеты. Укрепите их при помощи штапика.

• Установить и обрезать подоконную пластину. Надеть на нее декоративные накладки.
• Если балкон открытый, то необходимо произвести установку внешнего отлива. При помощи ножниц по металлу вырезается деталь нужного размера и прикручивается шурупами к профилю.
• Заполнить имеющиеся щели монтажной пеной. Следите, чтобы в пеноблок не попал мелкий мусор, строительная пыль. Помните, что при высыхании пена расширяется и увеличивает свой объем приблизительно на треть от первоначального.
• После высыхания пены, срезать ее излишки строительным ножом.

Монтаж балконного блока

Техническим условиями при изготовлении окон и дверей из ПВХ предусматривается наличие зазора в пределах 15-30 мм между проемом и краем профиля. Эти допуски задаются для правильной ориентации блока и надежной герметизации. Если по каким-то причинам эти зазоры значительно превышают допустимые, то придется смириться с потерей светопропускания окна и со значительным перерасходом монтажной пены.

Собственно, для монтажа своими руками вам понадобятся:

• Перфоратор с бурами по бетону (кирпичу) d- 8-10 мм. (по диаметру анкеров).
• Молоток.
• Шуруповерт с набором бит (можно заменить мощной отверткой).
• Электролобзик (пила-ножовка).
• «Болгарка» с отрезным кругом по металлу (пила по металлу).
• Строительный уровень (600-1000 мм).
• Строительный выдвижной нож.
• Пульверизатор с водой (для увлажнения откосов).
• Пластмассовый шпатель (для снятия штапиков).
• Киянка (белой резины).
• Рулетка.
• Пистолет для «профессиональной» монтажной пены (можно убиваться с «любительскими» баллончиками с трубочкой).

Из расходных материалов:

• Анкера d-8-10 мм, l-100-150 мм.
• Дюбели пластиковые.
• Саморезы 35-50 мм.
• Монтажные подвесы (из расчета 1 на 40 см. периметра блока).
• Акриловый герметик (под цвет блока) в монтажном пистолете.
• Монтажная пена (с учетом морозостойкости).

В комплекте с оконным блоком желательно иметь:

• Уплотнительную саморасширяющуюся ленту.
• Гидроизоляционную ленту.
• Пароизоляционную ленту.
• Стоки.
• Материал для устройства порога.
• Материал для устройства подоконника.
• Материал для обустройства откосов.
• Деревянные клинья.

Если все из перечисленных инструментов и материалов, чисто случайно, оказались у вас под рукой – Тогда за дело!

Это интересно: Монтаж подъемных ворот: делимся опытом

Пошаговая инструкция по установке

Установка балконной пластиковой двери ПВХ начинается после проведения подготовительных работ и приобретения в магазине металлопластиковой конструкции.

Устройство порога

Его конструктивные части могут входить в комплект или следует порог самостоятельно изготовить. Конструкция порога сделана из профиля, что и сама дверь. Его строение позволяет дверной коробке плотно прилегать к нему, что обеспечивает требуемую герметичность смонтированной конструкции. Высота готового балконного порога составляет порядка шести сантиметров. Обычно в квартирах место выхода на балкон выше уровня пола. Если в результате получается высота порога некомфортная, больше чем хотелось бы иметь, порог двери на лоджию можно слегка заглубить.

Монтаж дверной коробки

Как установить балконную пластиковую дверь и сделать это правильно? Для этого отделяют коробку от полотна двери и производят её установку в проём. Задача: смонтировать коробку, строго ориентируя её по вертикали и горизонтали и при этом соблюсти технологические зазоры между конструкцией и проёмом.

1. Делают подготовку коробки к монтажу. Присоединение коробки к проёму выполняют крепёжными элементами в зависимости от материала проёма. В основном используют анкерные пластины. Их вставляют в существующий паз на металлопластиковом профиле коробки, после этого поворачивают и крепят саморезами по металлу. Обычно на стандартную коробку есть необходимость прикрепить десять пластин, две сверху и по четыре на боковые поверхности. После их крепления к коробке они должны быть повёрнутыми в сторону комнаты. Теперь конструкция готова к установке.
2. Коробку устанавливают на опорные колодки, которые помогают создать зазоры и впоследствии остаются в конструкции.
3. При помощи строительного уровня тщательно выверяют расположение конструкции в вертикальной и горизонтальной плоскости. Корректировку делают применяя монтажные клинья.
4. Закрепляют коробку в проёме, используя пластины.

Если с какой-то стороны проём состоит из деревянного бруса, коробку присоединяют к проёму при помощи нагелей, используя шуруповёрт. Чтобы в месте крепления сторона коробки не прогнулась, со стороны проёма вставляется временная опорная колодка. Если стена проёма из непрочного материала, например, пенобетона, то крепление коробки к стене происходит пластинами для монтажа. При этом каждую пластину закрепляют несколькими саморезами, таким образом, распределяя нагрузку.

Герметизация стыков

Стыки заделывают монтажной пеной в три приёма. Для лучшего сцепления с поверхностью, её увлажняют.

1. Сначала трубку баллончика погружают в зазор на середину глубины и проходят по всему периметру, заполняя часть пустоты. Движение в боковых частях делают снизу вверх.
2. Потом заполняют зазор с внутренней и наружной стороны.

Тщательно запениваем пространство вокруг дверной коробки

После застывания монтажной пены, излишки срезают сегментным ножом. На срезе пены будет видно насколько качественно сделана герметизация. Если удаление излишков, сделано дождавшись полной полимеризации пены, то на срезе не будет пустот и раковин. Некачественная герметизация может свести на нет положительный эффект применения конструкций из металлопластика. Монтажная пена с пустотами может промерзать и тем самым ухудшать теплозащитные свойства конструкции.

Установка дверного полотна

На коробку и дверное полотно прикручивают петли. С их помощью полотно присоединяется к коробке. Последний штрих — установка фурнитуры.

Москитная сетка

При установке пластиковой двери на балкон очень выигрывают летом те конструкции, где предусмотрена дополнительная деталь – москитная сетка. Она крепится к коробке с наружной стороны балкона на петлях. Конструкция: мелкая сетка в обвязке профилем, по размеру дублирует балконную дверь. Плотно закрывается, чему способствуют магниты. Открывается в сторону балкона, имеет с внешней стороны небольшую удобную ручку.

Как провести установку двери на балкон подробно продемонстрировано на видео. Рекомендуем к просмотру.

Этапы работ

Первым делом проводятся замеры будущего подоконника. При необходимости, делается чертеж, на котором отмечают все размеры.

Далее очищается поверхность от строительной пыли и мусора. Лучше сделать влажную уборку, чтобы при последующем запенивании материал имел хорошую адгезию. Надежнее всего пластиковый подоконник устанавливать на кронштейны. Для этого его заводят под пластиковую раму (как правило, она садится на пену, поэтому это легко выполнимо). К самой раме он не крепится, а только в дальнейшем заделывается стык герметиком. Под подоконник к стене прикручивают специальные уголки с шагом в 20 см, и к ним, с нижней стороны, происходит фиксация на саморезы.

Если ширина основания под подоконник достаточной ширины, то установку производят просто на саморезы. Панель пластикового подоконника также заводят под профиль и прямо к нему крепят саморезами.

В обоих случаях образовавшееся снизу пространство полностью заполняется монтажной пенок, когда она высохнет, ее аккуратно срезают. Места соединения подоконников и окон герметизируют.

Узаконивание перепланировки балкона

Монтаж единого балконного блока включается в проект планировки. Выполнение монтажа без уведомления жилищно-коммунальных органов считается нарушением. Поэтому до начала ремонта, необходимо получить официальное разрешение.

Узаконивание присоединения лоджии к комнате проходит два этапа: перед ремонтом и после окончания работ.

Для разрешения на ремонт потребуется предоставить документы:

• заявление на перепланировку лоджии;
• технический паспорт балконного помещения;
• право владения квартирой;
• разработанный план-проект перепланировки;
• доверенность на планировочные работы;
• бланк-согласие банка на перепланировку лоджии (если квартира под залогом у банка).

Перед ремонтно-планировочными работами необходимо официальное разрешение от Жилищной Инспекции на ремонтно-монтажные работы. После окончания перепланировки необходимо сдать работы инспекции для оформления акта о завершении.

Замена балконного блока, его соединение с жилой комнатой – вариант перепланировки, который под силу осуществить самостоятельно. Стеклянные, деревянные, пластиковые балконы создадут уют в доме, улучшат освещение, визуально увеличат пространство, смогут поддерживать тепло.

2 Подготовка оконных проемов

С полученными замерами отправляются заказывать оконные блоки из поливинилхлорида у производителя. Со специалистом компании выбирается конфигурация окна, корректируются размеры и оговариваются нюансы по изготовлению: наличие и количество створок, какие стороны будут глухими, подбирают фурнитуру.

Для кирпичных зданий с крепкими стенами можно брать пластиковые системы экономкласса. В каркасных постройках больше внимания уделяется внешней гидроизоляции. При установке используются вставки и накладки. В доме из бруса окна нужно закреплять с учетом естественной деформации стен при усадке.

Важно определиться с крепежной системой окна. Существует два варианта:

1. 1. Через раму в установочной плоскости.
2. 2. С помощью специальных крепежных элементов, вмонтированных в оконный блок при изготовлении.

В первом варианте придется вытягивать стеклопакет из рамы и вставлять обратно после установки блока. В этом случае есть риск повредить поверхность стекла и нарушить герметичность. При втором способе конструкция крепится целиком, но она очень тяжелая, что затрудняет самостоятельный монтаж.

Подготовкой оконного профиля начинают заниматься после доставки заказа. Помещение лучше освободить от мебели или накрыть, так как будет много пыли. Перед монтажом при необходимости разбирается оконный блок:

1. 1. Сначала извлекается стеклопакет. Первыми вынимают вертикальные штапики, поддевая их шпателем, затем горизонтальные. Каждый элемент нумеруют, чтобы после сборки не было зазоров из-за неправильно поставленных деталей.
2. 2. Далее раму наклоняют и вынимают стекло.
3. 3. На следующем этапе с навесов убирают заглушки, затем откручивают болты.
4. 4. Ручку устанавливают в положение для проветривания, открывают створку и снимают.
5. 5. На раме остаются только импосты – перемычки, разделяющие и усиливающие форточки.

Далее на каркасе выполняется разметка для анкеров. С помощью дрели с соответствующим диаметром сверла делают по три отверстия с боковых сторон и по два на верхней и нижней планке.

Если стены выстроены из неплотного, ячеистого материала, в качестве крепежных элементов используют анкерные подвесы. Их фиксируют на раме и стене прокаленными саморезами по 8 штук. Если крепление окна выполняют с помощью специальных ушек, то разбирать оконный блок не нужно. Прилагаемые к комплекту крепежные элементы прикручивают шурупами к раме.

Монтаж балконного блока в проем своими руками

Затем устанавливают балконный блок в проем и выставляют горизонтальный уровень конструкции при помощи монтажных клиньев. Правильную установку конструкции необходимо сверять по лазерному и обычному уровню. От точности установки будет зависеть срок службы дверного и оконного механизма.

Эстетичный вид имеет профиль рамы, заходящий за наружную часть стены со всех сторон на одинаковое расстояние. Окончательно выставленный балконный блок крепится в проеме нагелями или анкерными болтами. Отверстия для них сверлят в стене.

Далее необходимо запенить конструкцию и навесить створки. При запенивании необходимо учитывать вторичное расширение пены

Здесь важно соблюсти «золотую середину»: если конструкцию недостаточно запенить, то возможно продувание; если же пена будет в избытке, конструкция примет форму песочных часов и створки будут плохо работать

После установки и запенивания балконного блока монтируют подоконник, порог и отлив. Чтобы подоконник плотно прилегал к нижней части оконного профиля, некоторые производители оконных конструкций используют подставочный профиль с «лепестком» или металлические клипсы. По ширине подоконник должен быть таким, чтобы не закрывать батарею отопления больше чем на две трети. По горизонтали подоконник выравнивают подложенными под него монтажными клиньями. Сверху рекомендуем установить тяжелый гнет, чтобы при вторичном расширении пена не выдавила подоконник «дугой».

Далее производят установку отлива и герметизацию внешнего пенного шва паропроницаемым акрилатным герметиком «Стиз-А».

Установка откосов оконного блока

Откосы придают законченный вид балконному блоку, но могут перечеркнуть весь труд по его установке, если будут выполнены небрежно. Качественная отделка откосов важна не только для аккуратного оформления углов оконного проема и прикрытия заполненного монтажной пеной зазора между проемом и профилем, но и для повышения тепло- и шумоизоляции квартиры.

Отделка откосов возможна различными материалами — гипсокартоном, деревом, пластиком или штукатуркой.

Самый распространенный вариант — оштукатуренные откосы. Эту технологию можно применять как внутри помещения, так и снаружи. При соблюдении строительных требований откосы из штукатурки могут прослужить без ремонта 15-20 лет. Достоинство таких откосов — дешевизна. А недостатки — строительный мусор и низкие теплоизоляционные возможности. В новостройках при усадке дома этот вид откосов может растрескиваться.

Лучше по теплоизоляционным характеристикам — панели из гип-сокартона под покраску, которые монтируются на утеплитель. Пространство между установленным гипсокартоном и откосом заполняют теплоизолирующим материалом, поверхность гипсокартона грунтуют, покрывают специальной смесью, а после высыхания красят. Преимущества откосов из гипсокартона — долговечность, целостный вид со стеной, возможность создать безупречный угол, сочетаемость с любым стилем интерьера и хорошие теплоизоляционные характеристики. К минусам можно отнести трудоемкость монтажа и ограниченность использования: гипсокартон не применяется для наружных работ.

Лучший выбор — пластик. Это могут быть как стеновые панели с перемычками или сэндвич-панели. Достоинства поливинилхлоридных откосов — быстрый монтаж без строительного мусора и столь же простой демонтаж» современный вид и гармонирование с материалом металлопластикового балконного блока, нетребовательность к окрашиванию и богатая цветовая гамма, устойчивость к влаге, пыли, грязи, простота обслуживания, высокие теплоизоляционные свойства и возможность как внутренней, так и на ружной установки. При стольких заслугах пластиковым откосам можно простить тот недостаток, что они обойдутся дороже других вариантов.

Ссылка по теме:  Как обшить балкон вагонкой своими руками

Установка балконного блока

После того, как вы выбрали способ крепления ПВХ-конструкции и сделали соответствующую разметку, можно устанавливать блок в проеме. Сложность этого этапа заключается в выставлении рамной коробки по вертикали и горизонтали, ее надежной фиксации, выполнении монтажного шва.

Выравнивание и фиксация оконно-дверного блока в проеме

Установку оконно-дверного блока не выполняют с непосредственной опорой на стенки проема. Для формирования монтажного зазора и передачи веса ПВХ-конструкции на основание необходимо использовать опорные колодки (клинья). Они могут быть пластиковыми или деревянными. Последние нетрудно сделать своими руками, но они требуют обязательной пропитки антисептиками. Оптимальная длина колодки 110-120 мм.

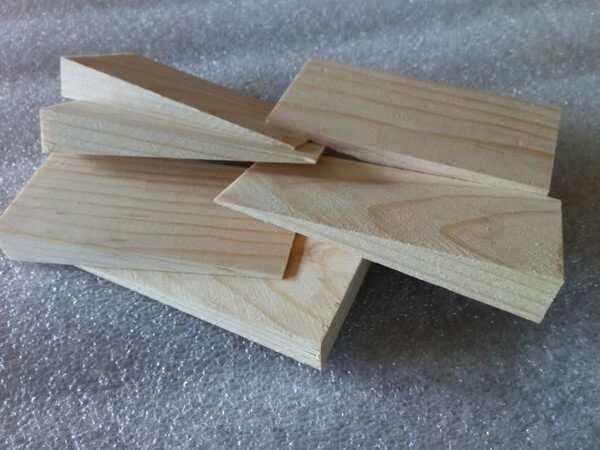

Деревянные монтажные клинья

Два пластиковых монтажных клина образуют прямоугольник, который позволяет надежно установить балконный блок в имеющемся проеме. При необходимости элементы смещают относительно друг друга. За счет имеющихся выступов они не будут разъезжаться. Это позволяет сориентировать рамную коробку в пространстве.

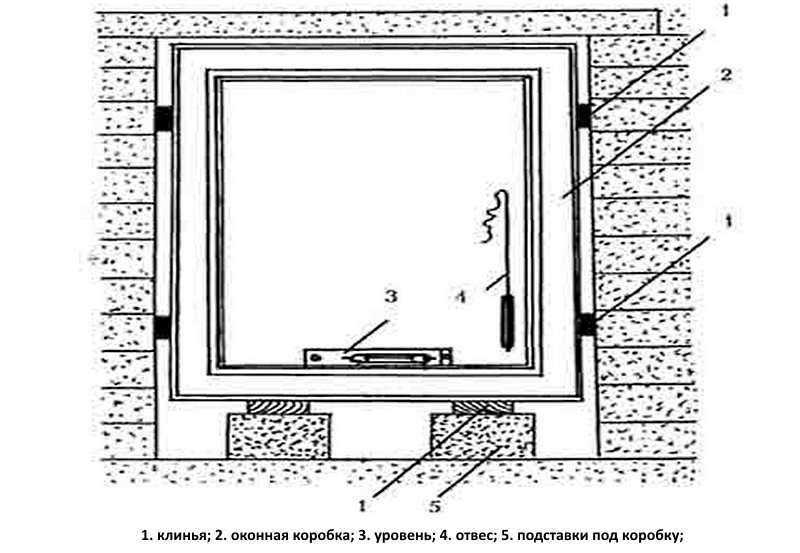

Размещение монтажных клиньев под рамой

Крепление рамной конструкции к стене

Согласно действующему ГОСТу, после фиксации балконного блока временными клиньями можно приступать к его креплению с помощью анкерных пластин или дюбелей.

Крепление блока с помощью пластин

Монтаж рамной коробки на пластины выполняют следующим образом:

1. Намечают места крепления пластин на раме. Они должны отступать от ее внутренних углов на 150-180 мм. Шаг установки составляет 600-700 мм. Расстояние от импоста до ближайшего крепежа не должно быть больше 180 мм.
2. Намечают места фиксации  пластин на стенках проема.
3. С помощью долота делают в стене углубления для крепежей. Это “утапливание” поможет впоследствии скрыть пластины под чистовой отделкой откосов.
4. Фиксируют крепежи на раме так, чтобы они смотрели в сторону комнаты. Сначала прикручивают пластины в левом и правом нижних углах, затем – по бокам коробки, в последнюю очередь – в ее верхней части.
5. Устанавливают коробку в проеме, слегка отгибают пластины и крепят их к стене дюбелями.

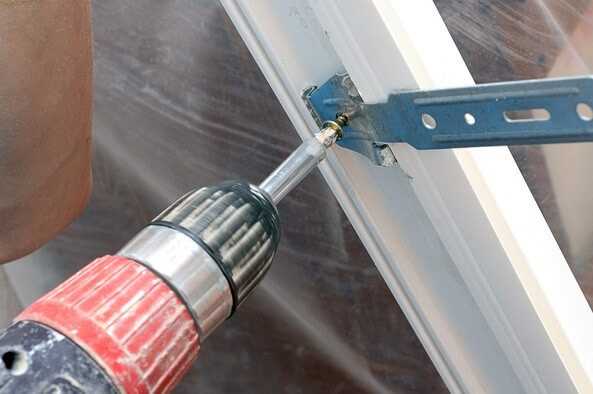

Прикручивание пластины к ПВХ-раме

Дюбели используют следующим образом:

• Делают разметку балконного блока. Она аналогична схеме размещения анкерных пластин.
• По намеченным точкам насквозь просверливают рамы с торцов.
• Устанавливают ПВХ-конструкцию в проем, выравнивают ее по горизонтали и вертикали, выполняют разметку на стенах по уже сделанным отверстиям.
• Фиксируют коробку балконного блока на дюбели.

Глубина посадки крепежного элемента

Схема крепежных узлов

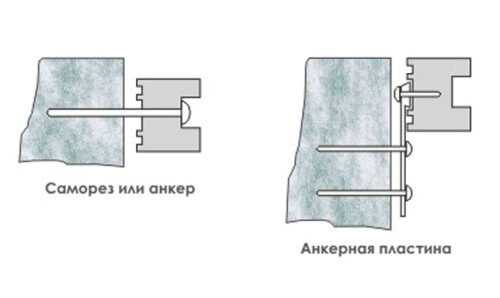

Разница креплений дюбелями и пластинами

Выполнение монтажного шва

После установки балконного блока в имеющемся проеме можно переходить к выполнению монтажных швов. Действующий ГОСТ 30971-2012 предполагает наличие в них трех основных слоев:

• центрального – отвечающего за тепло-, звукоизоляцию окна и балконной двери;
• внутреннего – препятствующего проникновению пара к утеплителю;
• наружного – отводящего пар из центрального слоя, предотвращающего проникновение в него влаги с улицы.

Общие требования к монтажному шву заключаются в высоком качестве его изоляции, использовании экологичных и безопасных материалов. При этом все они должны выдерживать температуру применения в диапазоне -10..+40°C.

Центральный слой монтажного шва:

• Материал – пенополиуретан или всем известная монтажная пена. Альтернатива – пенополиэтиленовые ленты, термолен, которые не так удобны в работе и используются довольно редко.
• Укладка – сплошное заполнение всех швов, мест стыков. Допустимо наличие расслоений и трещин, но в пределах 6 мм. Ширина слоя пены – от 15 до 60 мм, глубина – не меньше толщины ПВХ-коробки.
• Не следует использовать монтажную пену при температуре воздуха ниже -10°C.

Запенивание монтажного шва

Используйте специальный пистолет для нанесения пенополиуретана

>

Наружный слой монтажного шва:

• Материал – уплотнительная лента, герметики.
• Предел водонепроницаемости – минимум 300 Па.
• Должен быть устойчив к воздействию температур в диапазоне от +70°C до -30°C и ниже, если речь идет о морозоустойчивом шве.

Дополнительно наружный слой монтажного шва защищают специальными накладками, нащельниками.

Внутренний слой – это эластичный герметик, который укладывают непрерывно. Он должен иметь большее сопротивление паропроницанию, чем центральный слой шва.
