Распашные ворота

Раздвижные ворота

Основное преимущество в сравнении с предыдущим вариантом – для открытия и монтажа ворот не нужно больших свободных площадей. Зачастую калитку располагают рядом с воротами или врезают в них. Монтаж лучше доверить специалистам, так как он имеет ряд сложностей и особенностей. В целом найти стильные и современные раздвижные ворота не составит никакой трудности, они могут быть как индивидуальными, так и в готовом виде.

Что касается материала, зачастую их выполняют из металла, подвергаемого коррозийным процессам. Поэтому при врезании калитки можно повредить целостность защитного покрытия, сократив срок службы ворот. В связи с этим профессионалы рекомендуют устанавливать ее рядом, создав прекрасный дуэт с оригинальным внешним видом и высокой степенью практичности.

Особенности

Распашные ворота отличаются простой, но надежной металлической конструкцией, проверенной временем. Преимущество данных ворот заключается в возможности пропускать транспорт любой высоты. Благодаря этому они стали пользоваться большой популярностью в местах с повышенным потоком крупногабаритного транспорта, строительной и сельскохозяйственной техники.

Распашные конструкции условно можно разделить на два типа: открывающиеся внутрь и наружу.

По типу управления они могут быть автоматическими и ручными. Для эксплуатации на участке загородного дома подходят оба варианта, при этом специалисты рекомендуют отдавать предпочтение качественным конструкциям, которые надежно защитят ваш дом и украсят приусадебный участок.

Большой популярностью пользуются конструкции с калиткой, наличие которой позволяет реже открывать основные створки, особенно если изделие снабжено электроприводом.

Такие конструкции, в свою очередь, делятся на два типа:

• калитка врезана в одну из створок ворот;
• калитка расположена рядом с основным полотном.

Оба типа имеют свои конструктивные особенности. Встроенная калитка, крепящаяся к стойке при помощи мощных петель, позволяет сэкономить место на приусадебном участке. Поэтому такие распашные конструкции зачастую устанавливают на въезде в гараж. Однако они обладают своими минусами – калитки снабжены порожками и ограничениями сверху, поэтому пронести длинные и габаритные предметы через нее будет проблематично. К тому же при входе придется смотреть под ноги, чтобы не споткнуться.

Второй тип ворот с калитками, расположенными отдельно, более удобен и практичен, так как они не имеют ограждений и порожков, а ширина створки может быть какой угодно. Такие конструкции отличаются более высокой ценой, но являются более удобными в эксплуатации.

Материал

Материал для изготовления распашных ворот может быть разным, все зависит от архитектурного направления и дизайна будущей конструкции.

Самыми распространенными материалами для создания универсальных распашных ворот являются металл и дерево. От выбранного материала зависят характеристики готового изделия: их прочность и надежность. Рассмотрим достоинства и недостатки основных материалов, используемых для изготовления распашных ворот.

Плюсы использования профнастила:

• обладает высокой прочностью, не поддается внешним воздействиям;
• отличается невысокой ценой;
• текстура полотна однородная, поэтому нет необходимости подбирать рисунок на материале;
• материал прост в монтаже, для установки конструкции достаточно обычного набора инструментов;

• профнастил не боится влаги и не подвержен коррозии (ржавчина может возникнуть только вследствие повреждения защитного слоя материала);
• разнообразие оттенков позволяет подобрать вариант на любой вкус;
• характеризуется длительным сроком эксплуатации.

К минусам можно отнести невысокую устойчивость к механическим повреждениям, большую парусность и нагревание материала под воздействием высоких температур.

Профнастил изготавливается холодным методом из стали с оцинкованным или алюминиевым напылением. В качестве декоративного покрытия используются полимерные материалы. Толщина листа может быть от 0.4 до 1 мм.

Плюсы и минусы дерева:

• древесина отличается более низкой ценой;
• для изготовления распашных конструкций из дерева достаточно стандартного набора инструментов;
• процесс изготовления занимает немного времени (единственный длительный этап – застывание бетона);
• готовое изделие отличается приятным дизайном.

К минусам относят небольшой срок эксплуатации, низкий уровень механической прочности, пожароопасность.

Менее популярными, но не менее надежными являются распашные конструкции из профильной трубы. Она может иметь несколько видов сечения: прямоугольное, круглое, квадратное и овальное. Для изготовления труб используется прочная углеродистая или оцинкованная сталь. Нержавейка считается более легким материалов, поэтому ворота, изготовленные из данного материала, не смогут выдержать большие нагрузки.

Для создания прочных и надежных конструкций отлично подойдет горячекатаная труба. Они представляют собой каркас из труб и створки, дизайн которых может быть самым разнообразным. Не уступают в прочности и стальные трубы. Используя их, можно сэкономить на расходе материала и удешевить изделие целиком.

Цельные металлические листы больше подходят для обустройства гаражей. А вот для ограждения больших территорий применяют глухие деревянные створки, сделанные из дуба, ели, сосны. Полотна из профнастила или поликарбоната применяют для изготовления автоматических конструкций, так как они производятся компактными листами, за счет чего можно снизить время создания изделия и уменьшить объемы порезки.

В зависимости от выбранного материала, различают несколько видов распашных конструкций:

• сварные ворота из профлиста или профтрубы;
• пленочные ворота из ПВХ;
• складчатые ворота из сэндвич-панелей.

Конструкции ворот, фото

Какие бывают ворота? По способу функционирования их можно классифицировать на три типа:

1. Распашные,
2. Откатные,
3. Раздвижные.

Конечно, есть и другие, более экзотические конструкции, яркий пример, рулонные ворота, но практичней всего первые три варианта. Если вам хочется установить нечто оригинальное, лучше сделайте акцент на дизайн, но не мудрствуйте с их устройством. К сожалению, редкие или заковыристые модели часто оказываются недолговечными.

Распашные

Распашные ворота, смотрите фото ниже, действуют, как дверь квартиры или холодильника. Вы пробовали открыть дверцу холодильника, если к ней прижат стол? Ведь это невозможно. Распашные ворота нуждаются в просторе, и чем они шире, тем больше нужно места. Если конструкция распахивается наружу, тогда они становятся преградой для автомобиля, въездной путь перекрывается. Внутрь, — значит, придется следить за тем, чтобы эта часть двора была свободной.

Еще одной проблемой является провисание створок, это явление чаще встречается, когда ворота подолгу открыты. Выходом из ситуации станут створки с колесиками, они будут служить дополнительной опорой, препятствующей износу дверных петель.

К плюсам относится то, что устройство ворот является простым, и их без труда можно сделать самостоятельно. Кроме того, если дизайн участка выполнен в старинном стиле, значит данный проект впишется как нельзя лучше, так как современные модели не смогут произвести нужного эффекта. Если правильно подобрать материалы, то фазенду не испортит и футуристический стиль. Но интересней всего смотрится дизайн ворот с элементами ковки.

Распашные ворота хороши тем, что при их открытии внутрь и принятии определенных мер можно не беспокоиться, что на территорию проникнут воры. Удвоить безопасность частного дома можно посредством распашной конструкции с засовом. Даже если грабители смогут справиться с замком, то все же не проникнут на территорию до тех пор, пока не воспользуются пилой, которую они вряд ли прихватят с собой. Впрочем, сегодня на этот случай существуют и другие способы безопасности, например, видеонаблюдение, сигнализация или договор с охранным агентством. Но все же сам факт существования засова способен успокоить нервы.

Удобство откатных ворот

Такие модели не требуют дополнительного въездного пространства, так как они скользят вдоль забора

Но им необходимо пространство для бокового сдвига, обратите внимание на фото ниже. Если при шаге вправо или влево на вашем пути встают различные препятствия, то откатная конструкция не для вас

Ворота некуда будет открывать! Поэтому въездная территория тоже должна быть немаленькой.

Для этого типа проблема провисания створок не актуальна. Но им требуется некоторый уход. Распашные ворота перестанут открываться только в том случае, если петли износились или пострадали от ржавчины, в то время как механизм откатных ворот может не сработать из-за того, что в него попала грязь, снег или лед.

Хоть и на распашные модели можно установить систему автоматического открывания створок, но на откатные ее смонтировать проще. После нажатия кнопки полотно начнет плавно двигаться в сторону. Некоторые владельцы частных домов снабжают ворота дистанционным управлением, чтобы не выходить из автомобиля.

Некоторые домовладельцы устанавливают откатные ворота с электроприводом, смотрите фото. Но это чревато тем, что в неподходящий момент могут выключить электроэнергию. Плюс ко всему в морозы такое устройство может перестать работать. Так что проект конструкции должен содержать пункт, в котором указана возможность свободного открытия ворот вручную, так, чтобы все члены семьи смогли справиться с данной конструкцией.

Раздвижные ворота

Ниже на фото изображена конструкция раздвижных ворот, она аналогична предыдущей, за исключением того, что здесь две створки, которые катятся в разные стороны. Открытие вручную не совсем удобно, но въездной путь достаточно широк. Поэтому если на территории частного дома планируется стоянка габаритных машин, то установка раздвижных ворот именно то, что вам нужно. Так как слишком длинное и массивное одиночное полотно будет проблематично откатывать из-за его веса.

Кроме удобства использования, надежности и прочности конструкций важным критерием выбора является их внешний вид, декор.

Делаем засов на ворота самостоятельно

Рассмотрим, как сделать для гаража засов «Вертушка». Они довольно давно пользуются популярностью. Их можно устанавливать не только на ворота, но и использовать для закрывания сараев.

Главное преимущество такого засова – его довольно легко сделать своими руками.

Этапы работы следующие:

1. Подготовить чертежи будущего засова со всеми необходимыми размерами.
2. Взять деревянный брус нужной длины, желательно, чтобы она была не меньше 2/3 ширины одной створки. Если брус из дерева, то толщина выбирается не менее 5 сантиметров.
3. Выбрать створку, в ней надо проделать сквозное отверстие на расстоянии 60-100 мм от края. В отверстие будет вставляться болт, его длина должна подразумевать не только толщину ворот, но еще и толщину бруса. 2 шайб и 2 гаек.
4. Необходимо предусмотреть, чтобы болт не торчал, чтобы его нельзя было открутить.
5. В брусе делается сквозное отверстие и надевается на болт.
6. На обои створки гаражных ворот крепятся швеллеры, в них будет входить брус при повороте.

Такой засов, сделанный из прочного материала порой бывает надежнее, чем механический кодовый замок на калитку.

Практичные засовы в нижней части каждой из створки ворот

Сдвижной вариант

Металлические засовы более прочные по сравнению с деревянными, а сделать их своими руками также возможно, если есть небольшие слесарные навыки.

1. Подготовить металлическую полосу длина в 40, а ширина в 5 см.
2. Данная полоса перемещается по направляющей, которая крепится сваркой. Засов прикрепляется при помощи саморезов.
3. После закрепления засова (он фиксируется на одну из створок), на второй делается паз для фиксации второй створки.

Такой засов на гаражных воротах часто оборудуется дужкой, чтобы можно было использовать дополнительно еще один замок.

Картинка 4: Засов на воротах может быть установлен в любом месте, например как на фото в верхней части

Кованые засовы

Если хозяин желает оформить свой участок в древнем стиле, то для распашных ворот идеально подойдут кованые засовы. Они не только обеспечат надежную защиту, но также устоят перед любой непогодой. Нельзя не отметить их декоративность. Кованые засовы, благодаря оригинальному декоративному узору, кстати, чертежи можно сделать самостоятельно, обеспечат вашим ворота оригинальность и стильность.

Если имеется домашняя кузница и есть большое желание заняться настоящим творчеством, то кованые засовы для вас не проблема. Необходимо:

• Подготовить нужное количество металла.
• Иметь возможность разжечь пламя с высокой температурой.
• Сделать предварительно чертежи с размерами и всеми элементами.
• Аккуратно выполнить работу и установить засов на ворота.

Засов «шлагбаум»

Такие засовы также довольно часто встречаются, они прекрасно подойдут на ворота консольные откатные. Предварительно необходимо подготовить чертежи готового изделия, чтобы на них отметить все размеры и количество деталей. Вся работа, если вы решили сделать такой замок на свои ворота своими руками, складывается из следующих этапов:

1. Выбрать деревянную или металлическую полосу и отметить место, где будет вкручен болт. Оно должно располагаться не по центру, в среднем на расстоянии в 70 мм от одного из концов.
2. Отметить на створке гаражных ворот отверстие под болт и сделать сквозное отверстие. Шляпка у болта должна быть широкой, так как она несет основную нагрузку.
3. Сделать три захвата на створках: один там же, где крепится засов, второй — напротив на второй створке, а третий – около дальнего конца засова.
4. Хочется, то можно сделать ушки для того, чтобы можно было повесить замок.

Немного старания и времени и засов готов к использованию.

Засов для распашных ворот с ушками для фиксации навесным замком

Засов «шпингалет»

Такой засов проще простого соорудить самостоятельно, для этого понадобится:

1. Найти кусок трубы и сделать в нем отверстие и вставить в него металлический прут.
2. Зафиксировать приспособление на створках ворот.

Такой засов хоть и достаточно прост в изготовлении, но не очень надежен, так как не обеспечивает плотное притягивание к раме, придется прилагать максимум усилий.

Любые засовы, если они изготовлены из прочного материала с соблюдением всех инструкций обеспечат надежную защиту вашей машины в гараже, где установлены гаражные ворота поворотно откидные. Порой, самодельные приспособления оказываются гораздо надежнее покупных замков по высокой стоимости.

Конструкции

Существует три вида конструкций распашного типа:

• с одной створкой;
• двустворчатые;
• с двумя створками и калиткой.

Одностворчатые конструкции являются менее популярными их всех аналоговых изделий и состоят из одного сплошного полотна. Их невостребованность обусловлена необходимостью монтажа дополнительных мощных опор и рамы из прочного металла. К тому же для их открывания потребуется больше свободного пространства вокруг.

Двустворчатые конструкции встречаются чаще остальных. Их легко можно сделать и установить своими руками. Конструкция представляет собой два полотна одинакового размера, обшитых листовым металлом, каркас створок ворот, навесные столбы, стопоры, задвижки, механизм электропривода, усиленные цилиндрические петли, которые могут регулироваться. Столбы конструкции не нуждаются в дополнительном усилении, а свободного места требуется вдвое меньше, нежели для предыдущего вида.

Ворота со створкой и калиткой – это оптимальный вариант для ежедневного использования. Их производят по принципу двухстворчатого вида, отличие лишь в том, что для усиления их прочности необходима дополнительная опора. Если монтаж конструкции осуществляется в гараже или в проеме производственного помещения, то проем калитки врезается в одну створку и в монтаже дополнительной опоры не нуждается.

Следует знать: ворота не всегда могут выполняться в виде глухих створок из металлических листов. Многие дизайнеры оформляют экстерьер дачных участков более декоративными воротами с коваными элементами.

Конструкции из сэндвич-панелей представляют собой полотно с электроприводом, толщиной до 45 мм, окантованное экструдированным алюминиевым профилем. Сверху панель покрыта стойкой эмалью, которая отлично защищает от мелких царапин, перепадов температур, влажности, а также обладает высокими антикоррозийными свойствами.

В некоторых случаях требуется установка утепленных распашных конструкций, к примеру, в помещениях, где необходимо поддержание определенной температуры. Они представляют собой сооружения из двух створок, дополненных страховочным тросом на обе стороны. Могут работать на электроприводе либо ручном управлении конструкцией и иметь встроенные или боковые калитки.

Советы по эксплуатации

После установки автоматики на распашные ворота все значимые условия автоматических систем можно найти в сборочном чертеже производителя.

Для длительной работы автоматики внимательно рассмотрите характеристики и подберите такой комплект, который точно будет соответствовать предназначению ворот.

Важное условия долговременной службы – отсутствие преград и помех на пространстве перед воротами. Подходящая автоматика выбирается исходя из ширины проема одной створки

Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект.

Лучший способ защиты ворот от поломок – смазка и профилактический осмотр системы. Еще не рекомендуется прилагать усилия, если механизмы по какой-то причине заклинило.

Починить автоматику самостоятельно вы сможете, если сами ее устанавливали. В противном случае, лучше обращаться к специалистам.

Про установку автоматики для распашных ворот вы можете посмотреть в этом видео.

Подготовка мест крепления приводов

Их монтаж производится на столбах. Если они металлические, то особых проблем не возникнет. Достаточно приварить кронштейны, и вопрос с надежной фиксацией механизмов решен. А вот как быть с опорами из кирпича? Обустроить закладные, к которым сваркой прикрепить швеллер – лишь один из вариантов. В принципе, сообразить несложно. Например, сделать так.

Высота крепления механизмов управления воротами – немаловажный вопрос. Во-первых, они должны располагаться строго симметрично, на одном уровне относительно грунта. Во-вторых, линейные приводы выравниваются по нивелиру, так как их эффективная работа по открыванию ворот наружу возможна лишь при горизонтальной установке. Если створки тяжелые, то привода желательно крепить так, чтобы они находились по их центру (в вертикальной плоскости). В-четвертых, проем ворот после крепления механизмом несколько сузится, и это также необходимо принимать в расчет.

Подключение двигателя, как уже указывалось, желательно делать от понижающего трансформатора. В цепь питания следует включить тепловое реле. Данный элемент схемы предохранит обмотку от перегрева в критических ситуациях, особенно в зимний период. Например, при сильном оледенении створок ворот, что приведет к увеличению их веса.

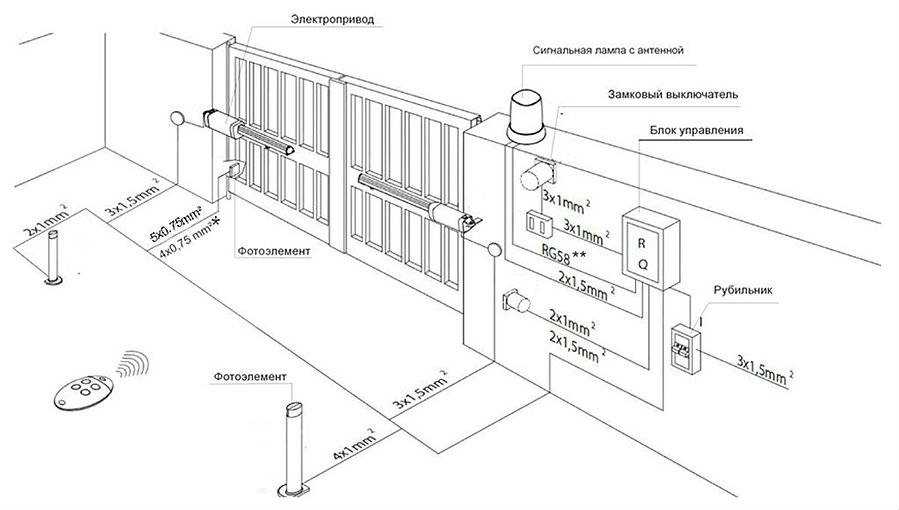

Электропроводка

Она монтируется только в защитной «оболочке» – гофра, кабель-каналы. Для подключения рекомендуются кабеля с жилами от 1,5 «квадратов», причем к приводу их должно подводиться не менее 4-х (хотя бы 1 – как резерв на случай обрыва одной из линий). Если подходить к вопросу эл/монтажа рационально, то для каждого направления нужны индивидуальные расчеты, в первую очередь, в соответствии с потребляемой мощностью. Это касается случаев, когда обустройство системы автоматики производится из отдельных элементов.

Для готового комплекта все параметры цепи указаны в инструкции, следовательно, работа своими руками более простая.

Электроника

Понятно, что ее самостоятельным конструированием никто заниматься не станет. Разве что радиолюбители, но им подсказки не требуются. В специализированных магазинах продаются и блоки управления (от 2 680 рублей), и брелки (от 1 150 рублей). Для семьи последних достаточно в количестве 2 – 3 штук.

Основные рекомендации по монтажу автоматики своими руками, с учетом того, что ворота открываются наружу, автор дал, и довольно подробные. А в какой комплектации устанавливать систему, характеристики всех элементов (например, мощность двигателя) – это уже читателю придется определять самостоятельно. Многое зависит от веса створок, их габаритов, розы ветров в месте расположения объекта и ряда других факторов. Успехов!

Преимущества и недостатки

Автоматика для распашных ворот имеет ряд преимуществ:

В первую очередь это упрощает процесс открывания ворот

Особенно это важно в непогоду: когда идёт снег, дождь или сильный мороз. Вам не придется выходить на улицу, чтобы вручную открыть ворота.
Кроме того, вам не нужно будет для этого применять силу.
Вы сэкономите еще и время: стоит лишь нажать на кнопку, чтобы ворота сами открылись

Если бы вы открывали ворота вручную, на это потребовалось бы больше времени. А среднее время открывания распашных ворот с помощью автоматики составляет 15 секунд.
Ещё одно большое преимущество – ворота надёжно фиксируются приводом. Таким образом, конструкция является полностью безопасной.

Ряд изделий имеет важное преимущество в виде подсветки. Когда ворота открываются, подсветка автоматически включается и подсвечивает всю придомовую территорию, чтобы вам было легче въехать на машине

Так вы сможете увидеть, кто заходит или заезжает на территорию, в нужный момент закрыть дверь.
Автоматика позволяет сделать открытие ворот более плавным и бесшумным. Так, створки двигаются тихо и не будят домочадцев даже ночью.
Автоматическая система открывания ворот является надёжной и долговечной. Она способна служить долгими десятилетиями при правильном обслуживании и уходе.
Многие системы предполагают функцию блокировки створок. Таким образом, вы сможете обеспечить полную безопасность эксплуатации и не будете беспокоиться за взлом таких ворот.
Несмотря на то, что ворота являются полностью автоматическими, их можно открывать и без электроэнергии. Так, многие модели оснащаются специальным ключом, который поможет открыть их вручную. Поэтому у вас не возникнет неприятных и неловких ситуаций, из-за которых вы не сможете попасть домой.

Некоторые покупатели сталкиваются с недостатками автоматических систем:

• Многие системы не работают в сильный мороз. Поэтому иногда приходится открывать ворота руками, чтобы не испортить механизм.
• Недорогие автоматизированные приводы двигаются не слишком плавно, даже, наоборот, отрывисто, поэтому быстрее изнашивают конструкцию ворот.
• Качественные и надёжные системы требуют наличия широких столбов для того, чтобы туда можно было закрепить блок с редуктором. Для нормальной работы системы необходимо предусмотреть некоторые условия. Нужно будет учесть вес ворот, размер створок, а также ширину столбов.
• Некоторые также сталкиваются с поломкой механических частей автоматики. Обычно это связано с заклиниванием створок из-за того, что на пути ворот при раскрытии есть какие-либо преграды. Таким образом, приходится переводить механизм на ручной режим и самостоятельно регулировать ворота.
