Поле поглощения и фильтрации. как обустроить своими руками дополнительную систему очистки для септика

Особенности выбора местоположения поля фильтрации

Прежде чем приниматься за работу, выберите место расположения поля. Оно должно соответствовать таким критериям:

1. Большая глубина залегания грунтовых вод: не менее 1,5 м от поверхности. Ни в какой из периодов года участок не должен подтапливаться.
2. Свойства грунта должны позволять хорошо фильтровать воду. Лучше всего для этой цели подходит песчаный, худший вариант – глинистый.
3. По санитарным нормам дренажное поле должно дистанцировать минимум на 3 м от дома и крупных растений, на 2 м – от границ участка.
4. Поле должно размещаться от скважины или колодца на безопасном расстоянии:

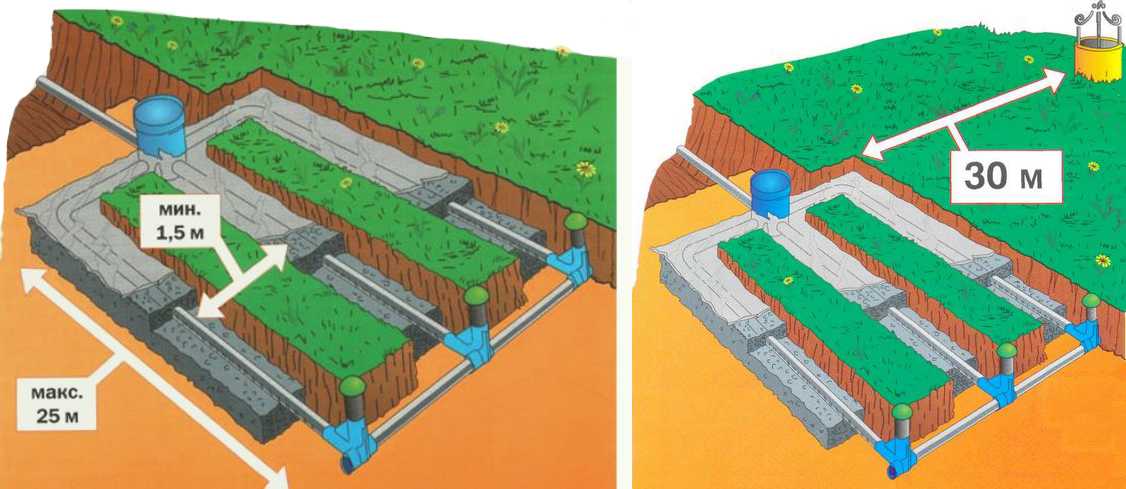

Размещение поля фильтрации на участке

• выше по течению подземных вод – минимум на 30 м;
• ниже по течению – на 15 м;
• перпендикулярно течению – примерно на 19 м.

Конструкционные особенности ПФ

Поле фильтрации – относительно большой по площади участок земли, на котором происходит вторичная очистка жидкости. Этот способ очистки носит исключительно биологический, естественны характер, а ценность его в экономии средств (не нужно покупать дополнительные устройства или фильтры).

Размеры ПФ зависят от площади свободной территории и особенностей ландшафта садового участка. Если места недостаточно, вместо ПФ устраивают поглощающий колодец, который также фильтрует жидкость перед поступлением ее в грунт

Типовое устройство поля фильтрации – это система параллельно уложенных дренажных труб (дрен), которые отходят от коллектора и с равными интервалами помещены в канавы с толстым песчано-гравийным слоем. Раньше использовали асбестоцементные трубы, сейчас существует более надежный и экономичный вариант – пластиковые дрены. Обязательное условие – наличие вентиляции (вертикально установленных стояков, обеспечивающих доступ кислорода в трубы).

Конструкция системы направлена на то, чтобы жидкость равномерно распределялась по выделенной территории и имела максимальную степень очистки, поэтому существует несколько важных моментов:

• расстояние между дренами – 1,5 м;
• длина дренажных труб – не более 20 м;
• диаметр труб – 0,11 м;
• интервалы между вентиляционными стояками – не более 4 м;
• высота стояков над уровнем земли – не менее 0,5 м.

Чтобы осуществлялось естественное движение жидкости, трубы имеют уклон 2 см/м. Каждая дрена окружена фильтрующей «подушкой» из песка и гальки (щебня, гравия), а также защищена от попадания земли геотканью.

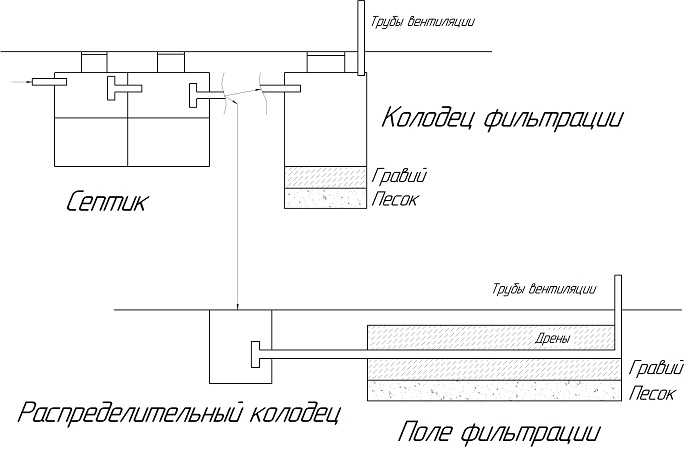

Один из сложных вариантов устройства: после очистки на поле фильтрации вода попадает в накопительный колодец, откуда выкачивается с помощью насоса. Дальнейший ее путь – в пруд или канаву, а также на поверхность – для полива и технических нужд

Существует одно условие, без выполнения которого установка септика с полем фильтрации является нецелесообразной. Требуются особые пропускные свойства грунта, то есть на рыхлых крупно- и мелкообломочных грунтах, не имеющих связи между частицами, можно сооружать систему доочистки, а плотные глинистые грунты, частицы которых связаны консолидированным образом, для этого не подойдут.

Как правильно сделать септик из бетонных колец: пошаговая инструкция по монтажу

Помимо расчетов, к подготовительным работам также относятся — выбор места и учет природных особенностей.

бетонный каскад для защиты от атмосферной влаги и обеспечения самотечного перемещения стоков внутри системы очистки должен располагаться не в понижении рельефа; между очистным устройством и фундаментом должно быть не менее 5 м; расстояние до подземных питьевых источников – 50 м, а до водоемов и водотоков – 30 м; если подводящий трубопровод имеет длину свыше 10 м, то на нем необходимо установить смотровой колодец; при высоком УГВ и слабопроницаемом грунте фильтрационный колодец нужно заменить на один из видов полей фильтрации или накопительную емкость; важно учесть возможность подъезда ассенизаторской машины; трубопроводы должны проходить ниже точки нулевых температур почвы. Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

Устройство септика из двух резервуаров: схема

• В первую очередь понадобятся железобетонные кольца. Для отстойника и резервуара биологической очистки первый элемент можно приобрести с уже имеющимся дном, либо в процессе установки залить его самостоятельно. Из ЖБИ необходимы также плиты перекрытия.
• Нужно купить чугунные или пластиковые люки в количестве, равном числу резервуаров.
• Трубы для вентиляции и соединения камер друг с другом и с домашней канализацией и фитинги для них.
• Песок для выравнивания траншей под трубы.
• Щебень для фильтрационного колодца.
• Гидроизоляция для швов между кольцами, например, битум.
• Рубероид для внешней гидроизоляции емкостей.
• Цемент, жидкое стекло.
• Приборы для нарезки и соединения полиэтиленовых труб.
• Лопата.
• Мастерок и кисть.

Важно также договориться о найме грузоподъемной и копающей техники. Можно подготовить котлован и вручную, но это займет гораздо больше времени

Земляные работы

• по центру предполагаемого котлована ставят колышек;
• к нему привязывают бечевку;
• к свободному концу веревки привязывают второй колышек на расстоянии равном внешнему радиусу бетонного кольца, плюс еще 20-30 см;
• полученной системой очерчивают контуры котлована.

Так делают для каждого резервуара. Глубина ямы должны быть немного больше суммарной высоты колец, так как нужно учесть подготовку дна. Дно выравнивают по строительному уровню и трамбуют. Потом заливают бетонное основание, если не приобретены кольца с глухим дном.

Для фильтрационного колодца цементное основание не нужно, вместо этого засыпают щебневый фильтр.

На этапе копки котлована подготавливают траншеи для входного трубопровода и соединяющих резервуары труб, не забывая про уклон в 5 мм на каждый погонный метр. Дно канав отсыпают слоем песка в 10 мм.

Теперь можно приступать непосредственно к монтажным работам.

Установка и соединение колец

• При помощи подъемного крана отпускают кольца строго друг на друга, обрабатывая стыки между ними смесью жидкого стекла и цемента.
• Изнутри емкости швы дополнительно покрывают битумом для гидроизоляции и соединяют для прочности конструкции скобами из металла.
• Подводят наружный канализационный трубопровод.
• В стенках рабочих емкостей делают отверстия для входной и соединительных труб. Место соединения 1 и 2 резервуара должно быть на 0,3 м выше, чем между 2 и 3 камерами.
• В отверстия устанавливают фитинги.
• К первому резервуару монтируют вентиляционную трубу.
• Укладывают соединяющие трубопроводы.
• Стыкуют резервуары со всеми трубами. Все стыки обрабатывают герметиком, например, жидким стеклом.
• Покрывают снаружи все емкости рубероидом.
• При необходимости во второй резервуар отпускают компрессор и загружают активный ил.
• Устанавливают перекрытия и люки.
• Закрывают утеплителем и производят обратную засыпку.

Устройство готово к эксплуатации. Самые простые септики могут выходить на рабочий режим в течение полугода. Эту процедуру ускоряют добавлением специальных бактерий в емкости. Правильная работа зависит от регулярного обслуживания.

Как рассчитать размеры септика из колец

Для расчета потребуется такая информация:

• количество проживающих человек с учетом используемой бытовой техники, потребляющей воду, и сантехнических приборов;
• конструкция сооружения в целом – одно- или многокамерный;
• тип удаления стоков – сброс сливных вод в грунт после осветления, подключение к централизованным коммуникациям, откачка с помощью специальной техники;
• особенности грунта на участке. Последнее необходимо для того, чтобы правильно определить тип необходимого основания для установки септика и характер подготовки котлована.

Для удобства расчета примем наиболее популярный вариант конструкции – двухкамерный септик со сбросом отстоянных и очищенных отходов в грунт через щебеночно-песчаную подушку.

На иллюстрации показан колодец с диаметром 1 000 мм. Поскольку указывается внутренний диаметр, под такой типоразмер подходят модели КС 10-3 и КС 10-6 с высотой 290 и 590 мм соответственно из таблицы 1.2. Вместимость КС 10-3 0,1 м.куб., для КС10-6 объем составляет 0,16 м.куб.

Далее необходимо рассчитать потребление воды и, соответственно, количество стоков в сутки.

В среднем СНиП 2.04.09-85 дает такие рекомендации: 200…250 л в сутки на одного человека. Соответственно, семья из четырех человек потребляет в сутки около 1000 литров, что соответствует одному кубическому метру. Если данный норматив кажется слишком «затратным», можно пересчитать примерный расход с учетом затрат воды на каждую гигиеническую процедуру.

Таблица 1.3. Расход воды на гигиенические и хозяйственные процедуры.

Вид процедуры, вид сантехнического прибора	Количество воды, л
Принятие ванны	150…180
Пользование душем (в душевой кабине или гидробоксе, ванне, кроме устройств типа «тропический ливень»)	30…50
Мытье рук, умывание над раковиной	1…5
Смыв воды в унитазе (в зависимости от модели и наличия возможности неполного смыва)	9…15
Использование биде (в зависимости от модели, наличия ручного управления потоком воды)	5…17
Потребление воды стиральной машиной, за один цикл	40…80
Потребление воды посудомоечной машиной, за один цикл	10…20
Мытье посуды на семью: из двух человек из трех человек из четырех человек	12…15 17…20 21…35
Расход воды при приготовлении еды, в том числе в период консервации	10…50 л/час

Важно: сюда не включены расходы воды на полив, поскольку жидкость уходит напрямую в грунт, а не в септик.

Интересно, что и при ручной стирке, и при ручном мытье посуды воды тратится в два-три раза больше, чем при использовании автоматических устройств. Поэтому перед обустройством септика неплохо установить стиральную и посудомоечную машину экономичного типа – меньше будет объем сливных вод.

Если верить статистическим исследованиям, средний житель России использует сантехнические приборы в соответствии с этой инфографикой.

Также для семьи из четырех человек не менее 5…8 раз в месяц используют стиральную машину на полный цикл, а при наличии посудомоечной машины каждый день один-два раза включают посудомоечную машину.

Разумеется, для частного дома показатели могут немного отличаться, но лучше ориентироваться на большие цифры.

Таким образом, учитывая информацию из таблиц 1.3. и инфографики, получим примерно ту же цифру, что дают нормативы, то есть тысяча литров (один кубометр) для семьи из четырех человек в сутки.

Поскольку обычно стараются сделать так, чтобы уровень сточных вод в септике не поднимался выше середины его высоты, а лучше даже трети (с учетом непредвиденных обстоятельств, затрудненной очистки некоторых стоков, превышения среднесуточного сброса), то соответственно объем септика принимаем равным среднесуточному сбросу воды, умноженному на три:

V = Q x 3 = 1 х 3 = 3куб.м.

Таким образом, для колодца с объемом 3 кубометра потребуется 30 колец КС 10-3 или 19 КС 10-6. Разумеется, это количество разделяется на два колодца соответственно схеме – около 18 и 12 при использовании КС 10-3 и 11 и 8 для КС 10-6. Первая цифра относится к колодцу первичной фильтрации, вторая – к септику для окончательной очистки сбрасываемой в грунт воды.

При учете размеров колец высота колодцев составит 5,5 (7) и 3,5 (4,8) метров. Размеры указаны с учетом установки днищ и оголовников колодцев. Для колец других диаметров высота колодцев будет сильно отличаться, поэтому необходимо учитывать уровень грунтовых вод и правильно рассчитывать соотношение диаметра и высоты ЖБИ.

Глубина котлована рассчитывается с учетом устройства песчано-гравийной подушки под колодцем (с днищем и без), а также с оглядкой на то, что оголовник обычно располагается ниже уровня земли на 0,2…0,5 м.

Как должна выглядеть схема фильтрационного поля

Первое, что должно быть сделано перед началом работ – это схема дренажа для септика.

Она представляет собой графическое изображение самой конструкции, отображает особенности ее расположения.

Схема должна содержать следующие данные:

Схема дренажного поля для септика

• изображение расположения поля по отношению к самому септику, а также любым постройкам, имеющимся на участке;
• размеры самого поля фильтрации;
• количество и размеры траншей;
• диаметр, длина и показатели уклона труб;
• данные о материалах, используемых для обустройства подушки под трубы, а также показатели толщины каждого слоя;
• места установки вентиляционных труб;
• место отведения очищенной воды.

Схема водоотведения

Что касается расположения, то, обустраивая поле фильтрации для септика своими руками, нужно помнить, что оно не должно располагаться ближе чем в 30 метрах от любых источников воды, например, колодцев, а также не ближе 3 метров от сада или огорода.

Размер поля, длина труб и количество траншей определяется объемом септика и скоростью переработки стоков, а также особенностями грунта.

Поле фильтрации септика

Важно! На песчаном грунте на 1 метр оросительной трубы может приниматься нагрузка до 30 литров в сутки. На супесчаном грунте – только 15 литров

Суглинки будут впитывать еще меньше воды, требуя дополнительного удлинения трубы.

На песчаном грунте на 1 метр – нагрузка до 30 литров в сутки

Глубина траншеи должна рассчитываться с учетом того, что ее дно не может быть ближе, чем на 1 метр к уровню залегания грунтовых вод.

Обычно она составляет около 2 метров. Ширина траншеи может варьироваться в зависимости от количества труб в пределах 5-10 метров.

Устройство поля фильтрации

Обычно для обустройства поля рассеивания для септика своими руками используют перфорированные трубы диаметром 11-15 см.

Они должны быть уложены с одинаковым уклоном – 1,5 см на каждый метр трубы. На каждые 5-7 метров изделия нужно устанавливать вентиляционный стояк.

Труба дренажная перфорированная

Для подушки под трубы понадобится песок фракцией до 10 мм, щебень фракцией 20-40 мм. Также необходимо приобрести геотекстиль, который будет защищать трубы от мороза, обеспечивать дополнительную очистку стоков.

Песок фракцией до 10 мм и щебень фракцией 20-40 мм

На чем основывается расчет объема септика

В данной статье будет изложена подробная инструкция, которая поможет рассчитать минимально допустимый полезный объем септика для дачи или загородного дома. В качестве примера будет представлен расчет объема септика из бетонных колец для небольшой семьи.

Что необходимо знать для расчета объема септика

На фото показано устройство трехкамерной очистной системы.

Наиболее распространенным вариантом септика является двух, или трехкамерная очистная система. Она представляет собой две или три расположенные рядом друг с другом железобетонные или пластиковые емкости, последовательно соединенные между собой при помощи канализационных труб.

Сточные воды по мере поступления в септик, в первой емкости отстаиваются от механических примесей и медленно перетекают во вторую емкость, в которой выпадает в осадок остаточная часть примесей и происходит биологическая очистка сточных вод.

Бактерии, находящиеся в воде перерабатывают органические вещества, которые содержат сточные воды. После этого образуется очищенная вода, которая подается на доочистку в третью емкость, а оттуда, уже чистая вода поступает в почву или используется для полива растений. В случае с двухкамерной системой вода из второй емкости подается на поля фильтрации для почвенной доочистки.

По технологии водоочистки, для правильного функционирования очистной системы, она должна в себя вмещать за один раз такое количество воды, которое будет израсходовано в доме в течение трех суток.

Технология расчета минимально необходимого объема септика

За базовую основу для расчета объема септика, берется суммарный объем стоков, производимый всеми проживающими в доме людьми за одни сутки. Согласно статистическим данным, условно принято считать среднесуточное потребление воды из расчета 200л. на одного человека.

Соответственно для расчета необходимо 200 литров умножить на количество проживающих в доме людей. Определить приблизительное значение необходимого объема домашнего очистного сооружения можно по таблице, приведенной ниже.

Кол-во человек, проживающих в доме, чел.

Таблица расчёта объема для двух, или трехкамерной системы очистки сточных вод.

Однако данные, приведенные в таблице, являются ориентировочными. Фактическая величина может колебаться в небольших пределах, как в меньшую, так и в большую стороны, и зависеть от многих факторов .

Например, наличие в доме ванны или сауны, а также бытовой техники, потребляющей большое количество воды, например, стиральной или посудомоечной машины, может вызвать существенное увеличение расхода воды, и соответственно, увеличение объема бытовых стоков.

На фото показана принципиальная схема трехкамерного септика.

Совет! В случае подключения водопровода к централизованной системе водоснабжения, установка прибора учета расхода воды (проще говоря, водного счетчика) поможет не только соблюдать режим более экономного расхода воды, но и позволит таким образом снизить нагрузку на очистную систему.

Пример расчета объема септика

В качестве образца, предлагаем рассмотреть расчет объема очистного сооружения (септика) из бетонных колец для семьи из 4 человек, которые постоянно проживают в загородном доме.

• Исходя из несложных расчетов, можно подсчитать, что суммарный суточный объем сточных вод составляет 0,8 м³. (0,2 м³ Х 4 чел. = 0,8 м³)
• С учетом необходимости отстаивания сточных вод в течение трех суток, получаем значение минимального суммарного объема септика, равное 2,4 м³. (0,8 м³ Х 3 суток = 2,4 м³)
• Если очистное сооружение двухкамерного типа планируется изготавливать из типовых бетонных колец КС 15-9, принимаем для расчета его внутренний диаметр 1м, полезная высота 0,7 м, получаем полезный объем = 1,64 м³. Соответственно две камеры дадут суммарный объем 3,28 м³.
• Отсюда видим, что значение суммарного объема септика является больше минимально допустимого, и дает еще некоторый запас, позволяющий увеличивать суточный объем стоков без перегрузки очистной системы.

На фото показано строительство двухкамерного септика из бетонных колец.

Обратите внимание! При расчете полезного объема бетонного кольца следует принимать в расчет не полную высоту кольца, а полезную высоту, которой достигнут сточные воды до момента перелива в следующую камеру, то есть высоту от основания кольца до нижнего края переливной трубы

Как сделать поле фильтрации своими руками (инструкция по монтажу, земляным работам, укладке труб и наладке)

Работы по подготовке поля фильтрации для септиков включают несколько фаз:

Фаза 1 – подготовка места для закладки труб

Предлагается два способа:

• вырыть котлован;
• сделать несколько траншей

Раскладку труб делают с учетом промерзания почв для данной местности. Котлован должен иметь наклон 1.5-2.0 см на погонный метр трубы.  Чтобы обеспечить самотек жидкости. Нижнюю часть котлована засыпают гравием (30-40 см), в который иногда, при необходимости, укладывают водосборные трубы для отвода воды в сборный резервуар. Котлован засыпают фильтрующим песком (до 1 метра).

Фаза 2 – укладка дрен

На подготовленное таким образом фильтрующую подушку укладывают дрены.

Фаза 3 – установка вентиляции

Установка вентиляционных труб создает благоприятные условия для развития аэробных бактерий. Это повысит уровень качества биологической очистки. Для вентиляции используют пластиковые трубы. Они выступают над землей на 0,5 метра.

Фаза 4 – финишная засыпка грунтом и обслуживание

После кладки и установки вентиляции, трубы засыпают щебнем (до 50 см), укрывают геотекстилем для защиты от заиливания, и засыпают финишным грунтом

Утрамбовывать землю следует с осторожностью. Статистика показывает – аэрационные поля для септика надежно служат 7 лет

Поле фильтрации в глинистой почве и суглинке

На глинистой почве тоже создают поля фильтрации для септиков, несмотря на то, что глина плохо пропускает жидкость. При проведении работ надо предпринять следующие меры:

• использовать тонкие трубы небольшого диаметра;
• увеличить протяженность траншеи или котлована. Это снизит нагрузку на единицу площади;
• дно выстилается слоем песка в 70 см;
• слой щебня потребуется увеличить на 30% для усиления водонепроницаемости.

Важно! Пропускная способность почв из песка около 30 л/сут на 1 погонный метр трубы. Для почвы с высоким содержанием глины почти в 10 раз ниже

Поле рассеивания при высоком уровне грунтовых вод и риске подтопления

На площадях с повышенным подъемом грунтовых вод, дренажное поле для септика создают в виде насыпи. Есть ряд особенностей при формировании этого сооружения:

• насыпь позволяет достигнуть нужного расстояния до уровня воды в 1,5 метра;
• требуется защита от промерзания;
• высадка растений с небольшой корневой системой;
• потребуется установка для перекачки воды (фильтрационное поле выше уровня подачи жидкости из септика).

Эти мероприятия повысят стоимость сооружений по сравнению с классической схемой очистки.

Обустройство поля фильтрации на рельефе с уклоном

Поле орошения для септика следует устраивать на открытом месте с ровным рельефом. Уклон на фильтрационном поле для септика должен составлять не более 2.0 см на метр.  В таких условиях жидкость стекает естественным путем. Если уклон участка превышает допустимые нормы, то потребуется изменение рельефа, создание ступенчатого профиля.

Септик с полем фильтрации

Септик – емкость для отстаивания и очистки воды до 40-50%. Конструкция оснащена фильтрами. Они позволяют отстаивать и очищать воду до 40-50%.

Септик – это лишь часть очистного сооружения, устройство для грубой очистки. Производители предлагают несколько разновидностей септиков, но все они требуют дополнительной очистки стоков после них. Чтобы достичь полноценной работы очистной установки, необходимо строить дренажное поле для септика, которое можно сделать своими руками.

Дренажный тоннель (как замена фильтрационного поля)

Иногда поле аэрации для септика заменяют дренажным тоннелем. Устройство не требует отдельного места на участке. Над ним доступно устраивать различные сооружения.

К недостаткам тоннелей следует отнести высокую цену. Такие достоинства, как прочность и долговечность, достаточная степень очистки воды, перекрывают эти недостатки. Тоннели не требуют постоянного обслуживания и не доставляют проблемы домовладельцу.  Не придется вести строгий учет количества воды поступающее в канализацию.

Сделать такие сооружения своими руками сложно. Глубина залегания траншеи до 2 метров, а ширина на 50 см больше диаметра модуля. Слой песка в траншее 50 см, щебня – 30 см. Фильтрующую подушку из песка и щебня утрамбовывают и устанавливается модуль. Затем соединяют с септиком.

Тоннели сообщаются между собой. После монтажа вентиляционных отводов и покрытия модуля геотекстилем, фильтрационную траншею для септика заполняют грунтом и уравнивается с поверхностью участка.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Инструкция по монтажу ПФ

Кроме перечисленных материалов потребуется инструмент для выемки грунта (лопаты, ведра, тачки). Траншеи, предназначенные под дрены, имеют не такую большую глубину, как котлован для септика, поэтому строительную технику можно не привлекать. Однако несколько пар рабочих рук ускорят процесс.

Земляные работы — устройство траншей

На первом этапе необходимо подготовить место для укладки перфорированных труб. Существует два пути: можно вырыть один большой котлован, и тогда будет удобнее устраивать дренаж и собирать конструкцию из труб, а можно сделать несколько траншей (по числу дрен), что заметно сократит время строительства.

Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. При устройстве канав нужно помнить о небольшом уклоне, позволяющем жидкости перемещаться естественным путем – самотеком. Величина уклона – 1,5-2 см/метр трубы.

Дренажная конструкция обычно состоит из 2-3 или более веток. Это объясняется тем, что длина одной ветки не должна превышать 20 м, а 20 м явно недостаточно для обеспечения фильтрации всего объема воды

При строительстве ПФ придерживаются строгой геометрии. Котлован, как правило, имеет квадратную или прямоугольную форму, а траншеи одинаковы по длине. Предположим, необходима общая длина труб 60 м – можно сделать 4 ветки по 15 м или 6 веток по 10 м. Длина одной дрены – это расстояние от входной трубы (или коллектора) до последнего вентиляционного «грибка».

Нижнюю часть траншей засыпают крупным песком (от 10 см до 1 м), затем на 0,4-0,5 м гравием (щебнем, галькой). Если необходимы водосборные дрены – их располагают в грунте под песком, но не менее чем на расстоянии 1 м выше грунтовых вод.

Один из вариантов устройства поля фильтрации. Единственное, что не имеет значения – состав грунта, которым производится засыпка установленной дренажной системы. Это может быть и песок, оставшийся от «подушки», и грунт, который достали в процессе устройства котлована

Водосборные трубы ведут к накопительному резервуару, находящемуся в противоположной стороне от септика.

Укладка перфорированных труб

На подготовленное основание укладывают дренажные трубы из пластика. Сам процесс достаточно простой, главное – правильно выбрать трубы.

Можно купить готовые – гладкие или гофрированные, с перфорацией и текстильным слоем, а можно взять обыкновенные канализационные и просверлить в них отверстия дрелью. Рекомендуемый диаметр дрен – 100-110 мм.

Гофрированная труба с перфорацией и фильтром из геотекстиля. Материал изготовления – ПНД, диаметр – 110 мм, глубина заложения – максимум 5 м. Продается в бухтах, стоимость погонного метра – 140-160 руб.

Вместе с трубами необходимо приобрести и комплект фитингов для соединения разных элементов. Потребуются уголки и тройники.

Как грамотно наладить вентиляцию

Вентиляционная система необходима, чтобы внутрь труб попадал кислород, без которого аэробные бактерии теряют свою жизнеспособность. Для вентиляционных стояков можно использовать обычные серые канализационные трубы, прикрыв их сверху крышками, чтобы защитить от попадания мусора.

Если дрены не длиннее 4 метров, вентиляционные трубы устанавливают в конце веток. Более длинные трубы оснащают 2-4 стояками-«грибками», которые врезывают в дрены с помощью тройников

Минимальная высота труб вентиляции над грунтом – 0,5 м. Обычно их стараются делать более аккуратными или декорируют, чтобы сохранить эстетическую привлекательность садового ландшафта.

Обратная засыпка и дальнейшее обслуживание

После укладки перфорированных труб необходимо произвести засыпку. С боков и сверху каждая ветка засыпается щебнем (верхний слой – примерно 50 мм), затем укрывается слоем геотекстиля и финишным толстым слоем грунта. Геотекстиль используют для того, чтобы предотвратить заиливание труб. Землю над дренами необходимо утрамбовать, но так, чтобы не повредить трубы.

Поле фильтрации включается в работу вместе с септиком. Специальных действий по обслуживанию дрен не предусмотрено. Считается, что ПФ функционирует безотказно на протяжении 6-7 лет, после чего необходимо разобрать конструкцию и заменить гравийный фильтр. Чтобы увеличить срок службы фильтра, геотекстиль укладывают и под слой гравия (щебня).

Предназначение и принцип работы фильтрующего колодца

Фильтрующий колодец применяется как природный очиститель для сточных вод. Его используют при отсутствии канализации и возможности вывести бытовую воду в водоем, предназначенный для таких отходов.

Картинка поясняет схему функционирования такого колодца

Система очистки бытовых вод довольно простая.

Вода из дома попадает в септик или отстойник, где оседает часть тяжелых частиц. Частично очищенная вода по трубе выводится в емкость.

Фильтрующий колодец для септика применяется не только как место отвода воды, но и как дополнительный фильтр, где заканчивается последняя стадия очистка и жидкость всасывается в грунт. Если объём бытовых отходов не более 1 кубического метра в сутки, то на участке монтируется очистительная емкость, как самостоятельное сооружение. В обратном случае он выполняет функцию обработки вод.

Сооружение монтируют на расстояние 30 метров от источника питьевой воды.

Установка фильтрующего колодца

В первую очередь, следует учесть, что очистительный колодец подходит только для определенных видов грунта.

Песчаный грунт, торф, рыхлых грунт горных пород, которые содержат немного глины, являются отличным местом для полного функционирования природного фильтра. Фильтрующий колодец в глине не будет в полной мере выполнять свои функции, так как глина по своей сути, очень плохо пропускает воду. Для грунтов, которые слабо очищают и впитывают жидкость, существуют другие способы очистки воды.

Кроме того, грунт также влияет на площадь сооружения и на срок его службы. Эффективность работы фильтра достигается за счет глубины размещения грунтовых вод, которые должны находиться на полметра ниже, чем колодезное дно.

Совет. Фильтрующий колодец при высоком уровне грунтовых вод устанавливать не стоит, так как у воды будет отсутствовать возможность всасываться в землю. Также стоит учесть глубину промерзание грунта зимой.

Фильтрующий колодец состоит из:

• перекрытия;
• стенок (бетон, кирпич, покрышки, пластиковые бочки);
• донного фильтра (щебень, кирпич, шлак, гравий);

Под донным фильтром подразумевают насыпь на дне высотой около метра. Крупные частицы укладываются посередине, а мелкие по периметру.

Пример донного фильтра из камня

Сточная вода перед попаданием в очистительную емкость, находится в септике. Далее она по трубе перемещается в колодец.

Расстояние между септиком и фильтрующим колодцем должно составлять 20 см.

Стенками для колодца может служить бочка, кирпич, камень, стандартные бетонные кольца и покрышки. Главное, чтобы они имели отверстия диаметром до 10 см и располагались в шахматном порядке.

Фильтрующая емкость должна быть оснащена вентиляционной трубой диаметром 10 см. Над уровнем земли труба должна находиться на высоте около метра.

Стандартные размеры современных фильтрующих емкостей составляют 2 метра в диаметре и 3 метра в глубину. По форме они строятся квадратные или круглые. Через несколько лет после начала эксплуатации фильтра для сточных вод и появления первых проблем, каждый задает себе вопрос как восстановить фильтрацию фильтрующего колодца.

И перестает пропускать воду в грунт. Для замедления этого процесса специалисты рекомендуют установить несколько отстойников для воды. А при сильном заиливании вызывать машину ассенизатор.

Делаем такой колодец из подручных средств: из кирпича и покрышек

Для монтажа фильтрующего колодца из кирпича выкапывается большой котлован. Устанавливается опалубка и обкладывается кирпичом. Камень ложится на небольшом расстоянии. На дно емкости засыпается дренажный слой. А сверху закрывается деревянной или пластиковой крышкой.

Пример колодца из использованных шин

Дешевым и доступным вариантом считается создание фильтрующего колодца из покрышек. Чаще всего для этой цели выбираются автомобильные и тракторные шины. Такое сооружение не долговечное, но способно более 10 лет прослужить на благо окружающей среды.

Процесс обустройства емкости довольно простой.

В начале выкапывается яма по диаметру покрышек и засыпается щебнем толщиной около 30 см. Остатки кирпича и шлака также подойдут. Кроме того, щебнем засыпается пространство между покрышками. В верхней покрышке вырезается дырка для трубы. Для обеспечения гидроизоляции с внешней стороны автопокрышки оборачиваются плотным полиэтиленом или рубероидом.

Установка фильтрующего колодца является обязательным для любого загородного дома, где отсутствует система центральной канализации. Это поможет уберечь грунтовые воды от загрязнений опасными химическими частицами.

На видео показан процесс постройки фильтрующего колодца. Обязательно его посмотрите.
