Септик из бетонных колец своими руками: схема и монтаж

Перфорированные кольца

Современной разновидностью бетонных колец, являются перфорированные кольца. Они представляют собой изделия того же диаметра, но их стены изначально имеют множество отверстий. Такие кольца могут быть использованы для создания фильтрационного колодца. Основная задача этого узла септика заключается в том, чтобы уже очищенную воду пропускать в грунт. Поэтому, актуально устанавливать фильтрационный колодец там, где почва содержит большое количество песка. При этом глубина должна быть соответствующей, и зачастую может превышать более 3 метров. Обязательным условием монтажа перфорированного кольца является устройство гравийно-песчаной подушки, слой которой зачастую достигает порядка 30 или 40 сантиметров.

Многие считают это лишним, но, чем проделывать отверстия вручную, гораздо правильнее сразу купить перфорированное кольцо. Эффект тот же самый, но прочность изделия уже изначально заложена заводом изготовителем. Поэтому, вы можете исключить все лишние затраты времени на обустройство, а также сохранить прочность изделия.

Плюсы и минусы, принцип работы септиков

Начнём с того, что такая канализация является самодельной, следовательно, добиться идеальных параметров при её создании практически невозможно, хотя такой септик очень хорош. Попробуем сравнить его положительные и отрицательные качества.

Монтажные работы по установке септика подходят к финалу

Положительные стороны

Посмотрим основные доводы, которые можно привести в пользу строительства подобных очистных устройств:

простота инженерного сооружения – для установки септика, как заводского, так и самодельно, не потребуются какие-либо специальные профессиональные навыки;
скорость монтажа – для запуска проекта в эксплуатацию не потребуется много времени. Всё зависит от скорости рытья ям и траншей;
относительная дешевизна оборудования – финансовые затраты в основном нужны для покупки бетонных колец и канализационных ПВХ труб;
автономный режим работы – ассенизационное сооружение не нуждается в каких-либо источниках энергии (электричество, газ, жидкое и твёрдое топливо);
чистый воздух на участке – при фильтрации канализационных стоков на улицу не попадают дурные запахи, даже если вы будете находиться в непосредственной близости от очистной ёмкости.

Что можно отнести к недостаткам

Недостатков здесь немного и то, насколько они существенны, решать вам самим:

масса колец – бетон достаточно тяжёлый материал, поэтому при загрузке, выгрузке и монтаже колец потребуется несколько человек или даже техника;
герметизация – придётся самому герметизировать стыки;
расстояние от других объектов – при монтаже обязательно нужно учитывать расстояние до других объектов.

Принцип работы септиков

Существует три типа ассенизационных инженерных устройств такого назначения:

Накопительные.
Фильтрационные.
Биологические.

Накопительные устройства

Накопительные устройства обычно используют для дачных участков

Накопительные септики по принципу сбора канализационных стоков очень схожи с выгребной ямой, только в данном случае резервуар плотно закрывается крышкой и имеет высокую вентиляционную трубу. Такие сооружения больше подходят для загородных домов, коттеджей и дач, то есть, для мест с сезонным проживанием или для тех случаев, когда хозяева появляются там на несколько дней и уезжают. Это позволяет раз в несколько лет заказать ассенизационную машину и никаких проблем с переполнением ёмкости или с присутствием дурного запаха не возникнет.

Фильтрационные устройства

Принцип работы фильтрационного септика из трёх резервуаров

На верхнем изображении вы видите схему, по которой производится очистка канализационных стоков в бетонном септике, собранном из трёх ёмкостей. Из дома стоки по наклонной трубе попадают в резервуар грубой очистки, где выпадают в осадок все крупные элементы. Выход из ёмкости расположен на 10-15 см ниже входа и когда уровень жидкости поднимается до этой точки, начинается перелив в следующий отсек, где происходит вторичная очистка (вторичный отстой). Вход и выход воды здесь действует так же, как и в первом случае. И, наконец, когда стоки переливаются в третий отсек, они уже попадают в грунт (предусмотрено в СНиП 2.04.03-85 и СНиП 32.13330.2012), но при этом проходят через дренаж (об устройстве дренажа поговорим ниже).

Биологическая очистка стоков

На данный момент это самое лучшее ассенизационное очистное устройство, которое только может применяться в частных загородных домах, где отсутствует централизованная канализация. Здесь, точно так же, как и в фильтрационных септиках, стоки сначала подвергаются разным степеням очистки. В первом отсеке происходит механическая фильтрация, то есть, здесь остаются жиры, поверхностно-активные вещества, входящие в состав любых бытовых моющих средств и крупные твёрдые частицы, которые выпадают в осадок. Во втором отсеке, по сути, происходит тот же процесс, и там задерживаются те вещества, которые миновали первое отделение.

Самое основное происходит в третьем отделении, где анаэробные бактерии разлагают органические отходы продуктов человеческой жизнедеятельности, создавая особую флору. В результате на выходе из инженерного сооружения вода превращается в техническую, то есть, нею можно поливать садовые растения, а чистить устройство нужно один раз в 7-8 лет. К сожалению, это удовольствие не из дешёвых и позволить себе подобную установку на участке сможет далеко не каждый.

Принцип размещения и количество бетонных колей для септика

Примечание. Ассенизационные септические конструкции помимо способа фильтрации различаются по количеству резервуаров. Одна установка может состоять из одной, двух или трёх ёмкостей.

Как рассчитать размеры септика из колец

Для расчета потребуется такая информация:

количество проживающих человек с учетом используемой бытовой техники, потребляющей воду, и сантехнических приборов;
конструкция сооружения в целом – одно- или многокамерный;
тип удаления стоков – сброс сливных вод в грунт после осветления, подключение к централизованным коммуникациям, откачка с помощью специальной техники;
особенности грунта на участке. Последнее необходимо для того, чтобы правильно определить тип необходимого основания для установки септика и характер подготовки котлована.

Для удобства расчета примем наиболее популярный вариант конструкции – двухкамерный септик со сбросом отстоянных и очищенных отходов в грунт через щебеночно-песчаную подушку.

На иллюстрации показан колодец с диаметром 1 000 мм. Поскольку указывается внутренний диаметр, под такой типоразмер подходят модели КС 10-3 и КС 10-6 с высотой 290 и 590 мм соответственно из таблицы 1.2. Вместимость КС 10-3 0,1 м.куб., для КС10-6 объем составляет 0,16 м.куб.

Далее необходимо рассчитать потребление воды и, соответственно, количество стоков в сутки.

В среднем СНиП 2.04.09-85 дает такие рекомендации: 200…250 л в сутки на одного человека. Соответственно, семья из четырех человек потребляет в сутки около 1000 литров, что соответствует одному кубическому метру. Если данный норматив кажется слишком «затратным», можно пересчитать примерный расход с учетом затрат воды на каждую гигиеническую процедуру.

Таблица 1.3. Расход воды на гигиенические и хозяйственные процедуры.

Вид процедуры, вид сантехнического прибора	Количество воды, л
Принятие ванны	150…180
Пользование душем (в душевой кабине или гидробоксе, ванне, кроме устройств типа «тропический ливень»)	30…50
Мытье рук, умывание над раковиной	1…5
Смыв воды в унитазе (в зависимости от модели и наличия возможности неполного смыва)	9…15
Использование биде (в зависимости от модели, наличия ручного управления потоком воды)	5…17
Потребление воды стиральной машиной, за один цикл	40…80
Потребление воды посудомоечной машиной, за один цикл	10…20
Мытье посуды на семью: из двух человек из трех человек из четырех человек	12…15 17…20 21…35
Расход воды при приготовлении еды, в том числе в период консервации	10…50 л/час

Важно: сюда не включены расходы воды на полив, поскольку жидкость уходит напрямую в грунт, а не в септик.

Интересно, что и при ручной стирке, и при ручном мытье посуды воды тратится в два-три раза больше, чем при использовании автоматических устройств. Поэтому перед обустройством септика неплохо установить стиральную и посудомоечную машину экономичного типа – меньше будет объем сливных вод.

Если верить статистическим исследованиям, средний житель России использует сантехнические приборы в соответствии с этой инфографикой.

Также для семьи из четырех человек не менее 5…8 раз в месяц используют стиральную машину на полный цикл, а при наличии посудомоечной машины каждый день один-два раза включают посудомоечную машину.

Разумеется, для частного дома показатели могут немного отличаться, но лучше ориентироваться на большие цифры.

Таким образом, учитывая информацию из таблиц 1.3. и инфографики, получим примерно ту же цифру, что дают нормативы, то есть тысяча литров (один кубометр) для семьи из четырех человек в сутки.

Поскольку обычно стараются сделать так, чтобы уровень сточных вод в септике не поднимался выше середины его высоты, а лучше даже трети (с учетом непредвиденных обстоятельств, затрудненной очистки некоторых стоков, превышения среднесуточного сброса), то соответственно объем септика принимаем равным среднесуточному сбросу воды, умноженному на три:

V = Q x 3 = 1 х 3 = 3куб.м.

Таким образом, для колодца с объемом 3 кубометра потребуется 30 колец КС 10-3 или 19 КС 10-6. Разумеется, это количество разделяется на два колодца соответственно схеме – около 18 и 12 при использовании КС 10-3 и 11 и 8 для КС 10-6. Первая цифра относится к колодцу первичной фильтрации, вторая – к септику для окончательной очистки сбрасываемой в грунт воды.

При учете размеров колец высота колодцев составит 5,5 (7) и 3,5 (4,8) метров. Размеры указаны с учетом установки днищ и оголовников колодцев. Для колец других диаметров высота колодцев будет сильно отличаться, поэтому необходимо учитывать уровень грунтовых вод и правильно рассчитывать соотношение диаметра и высоты ЖБИ.

Глубина котлована рассчитывается с учетом устройства песчано-гравийной подушки под колодцем (с днищем и без), а также с оглядкой на то, что оголовник обычно располагается ниже уровня земли на 0,2…0,5 м.

Создание фильтрационного колодца

Фильтрующий колодец может быть установлен только на грунтовое основание, хорошо пропускающее и впитывающее воду. Если под его условным дном залегают пески, щебенистые или гравино-галечниковые отложения, то утилизация очищенных стоков в подстилающие грунтовые слои будет происходить без малейших препятствий.

Поглощающий колодец на 1 м засыпают грунтовым фильтром так, чтобы фракции засыпки уменьшались с высотой. Сначала дно заполняют песком – толщина песчаного слоя должна составлять 30-40 см, затем формируют слой мелкого гравия – 30-40 см.

Верхним ярусом грунтового фильтра обычно служит более крупный щебень или гравий, засыпают его слоем в 20-30 см.

Для возведения стенок колодца с донной и боковой фильтрацией используют кольца с перфорацией, диаметр отверстий которых составляет порядка 30-50 мм

Если предполагается утилизация стоков не только через дно, но и через стенки, нижнее кольцо дренажного колодца должно быть перфорированным. Устанавливают его по той же технологии, что кольца с цельными стенками. Пустоты между стенками котлована и бетонными кольцами засыпают щебенкой.

Если предполагается сооружение поля фильтрации, задействуют перфорированные трубы. Их укладывают на гравино-песчаную «подушку», обеспечивающую инфильтрацию очищенных стоков в нижележащие грунтовые пласты, а сверху закрывают геотекстилем и засыпают землей.

Недостатки схемы

Простая система септика из колец отработана годами, уже не раз доказала свою эффективность на участках с низким уровнем грунтовых вод. Однако форумчанин с ником Khozain2000 рекомендует ее усовершенствовать, несколько изменив принцип работы.

Khozain2000:

– Прежде чем взяться за строительство канализационной системы, я перелопатилогоромное количество информации на форуме. По моему мнению, у стандартной схемы септика из колец есть три основных недостатка:

негерметичное дно ямы у первой накопительной ёмкости и плохая герметизация поверхностей стыков;
возможность сдвига камер и разрушения швов из-за сил морозного пучения;
высокие затраты на устройство полей фильтрации.

Рассмотрим усовершенствования, предложенные форумчанином.

Как правильно сделать септик из бетонных колец: пошаговая инструкция по монтажу

Помимо расчетов, к подготовительным работам также относятся — выбор места и учет природных особенностей.

бетонный каскад для защиты от атмосферной влаги и обеспечения самотечного перемещения стоков внутри системы очистки должен располагаться не в понижении рельефа; между очистным устройством и фундаментом должно быть не менее 5 м; расстояние до подземных питьевых источников – 50 м, а до водоемов и водотоков – 30 м; если подводящий трубопровод имеет длину свыше 10 м, то на нем необходимо установить смотровой колодец; при высоком УГВ и слабопроницаемом грунте фильтрационный колодец нужно заменить на один из видов полей фильтрации или накопительную емкость; важно учесть возможность подъезда ассенизаторской машины; трубопроводы должны проходить ниже точки нулевых температур почвы. Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

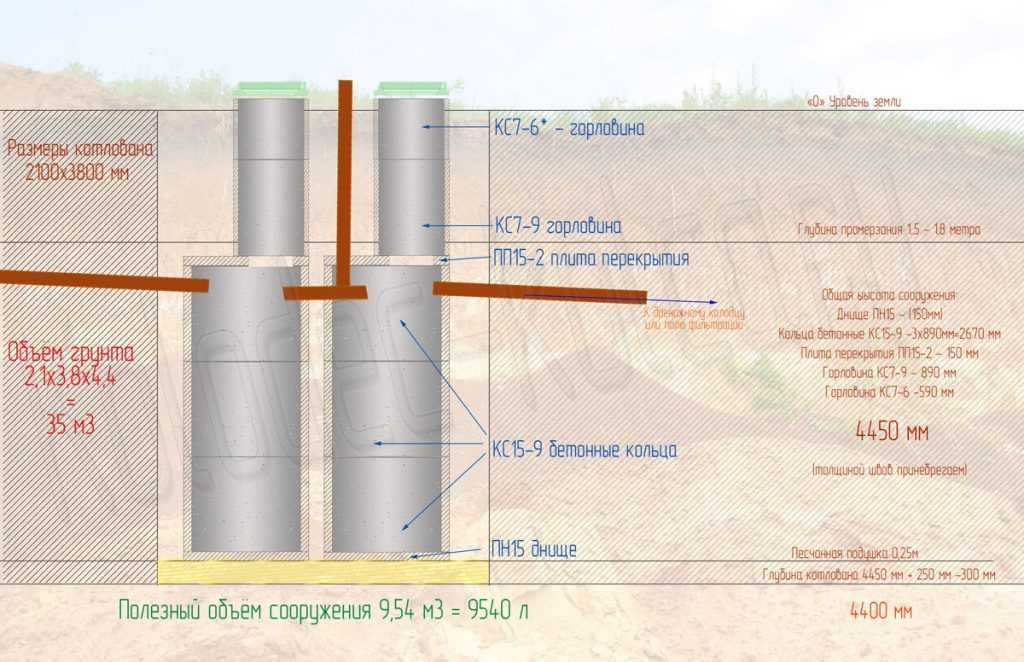

Устройство септика из двух резервуаров: схема

В первую очередь понадобятся железобетонные кольца. Для отстойника и резервуара биологической очистки первый элемент можно приобрести с уже имеющимся дном, либо в процессе установки залить его самостоятельно. Из ЖБИ необходимы также плиты перекрытия.
Нужно купить чугунные или пластиковые люки в количестве, равном числу резервуаров.
Трубы для вентиляции и соединения камер друг с другом и с домашней канализацией и фитинги для них.
Песок для выравнивания траншей под трубы.
Щебень для фильтрационного колодца.
Гидроизоляция для швов между кольцами, например, битум.
Рубероид для внешней гидроизоляции емкостей.
Цемент, жидкое стекло.
Приборы для нарезки и соединения полиэтиленовых труб.
Лопата.
Мастерок и кисть.

Важно также договориться о найме грузоподъемной и копающей техники. Можно подготовить котлован и вручную, но это займет гораздо больше времени

Земляные работы

по центру предполагаемого котлована ставят колышек;
к нему привязывают бечевку;
к свободному концу веревки привязывают второй колышек на расстоянии равном внешнему радиусу бетонного кольца, плюс еще 20-30 см;
полученной системой очерчивают контуры котлована.

Так делают для каждого резервуара. Глубина ямы должны быть немного больше суммарной высоты колец, так как нужно учесть подготовку дна. Дно выравнивают по строительному уровню и трамбуют. Потом заливают бетонное основание, если не приобретены кольца с глухим дном.

Для фильтрационного колодца цементное основание не нужно, вместо этого засыпают щебневый фильтр.

На этапе копки котлована подготавливают траншеи для входного трубопровода и соединяющих резервуары труб, не забывая про уклон в 5 мм на каждый погонный метр. Дно канав отсыпают слоем песка в 10 мм.

Теперь можно приступать непосредственно к монтажным работам.

Установка и соединение колец

При помощи подъемного крана отпускают кольца строго друг на друга, обрабатывая стыки между ними смесью жидкого стекла и цемента.
Изнутри емкости швы дополнительно покрывают битумом для гидроизоляции и соединяют для прочности конструкции скобами из металла.
Подводят наружный канализационный трубопровод.
В стенках рабочих емкостей делают отверстия для входной и соединительных труб. Место соединения 1 и 2 резервуара должно быть на 0,3 м выше, чем между 2 и 3 камерами.
В отверстия устанавливают фитинги.
К первому резервуару монтируют вентиляционную трубу.
Укладывают соединяющие трубопроводы.
Стыкуют резервуары со всеми трубами. Все стыки обрабатывают герметиком, например, жидким стеклом.
Покрывают снаружи все емкости рубероидом.
При необходимости во второй резервуар отпускают компрессор и загружают активный ил.
Устанавливают перекрытия и люки.
Закрывают утеплителем и производят обратную засыпку.

Устройство готово к эксплуатации. Самые простые септики могут выходить на рабочий режим в течение полугода. Эту процедуру ускоряют добавлением специальных бактерий в емкости. Правильная работа зависит от регулярного обслуживания.

Разработка грунта

Котлован для камер может быть индивидуальным (для одного колодца) или общим, в котором будут возводиться все сооружения единой системы приема и очистки стоков.

Для отдельного колодца размеры котлована должны на 25-30 см превышать диаметр наружной поверхности бетонного кольца, выбранного для монтажа. Получаемый зазор облегчит процесс установки и смещения канализационных колец с применением специальной техники. Основные недостатки подобных котлованов: работа с грунтом выполняется вручную, невозможность качественного выполнения герметизации стыков и гидроизоляционных работ с внешней стороны колец при достаточной глубине возводимого сооружения.

Общий котлован облегчает проведение всех видов строительных работ. С использованием спецтехники он будет готов уже через 1,5-2 часа.

В местах установки приемных камер дно котлована трамбуют, прокладывают гидроизоляционным рулонным материалом (обычно рубероидом) и заливают бетонной смесью. Такой постамент не понадобится, если нижние кольца приобретались с уже готовым бетонным дном. На месте будущего монтажа фильтрационной камеры септика устраивают щебневую подушку (от 0,5 м). Она дает возможность очищенной жидкости без препятствий проходить к грунту и впитываться в него. Кроме того, такая подушка выполняет финишную доочистку жидкости.

Плюсы и минусы двухкамерного септика

Двухкамерный септик из железобетонных колец отличается следующими достоинствами:

Простая и понятная технология сборки, не требующая наличия профессиональных знаний и навыков. Достаточно умения владеть лопатой и набором простых бытовых инструментов.
Небольшой бюджет строительства. При наличии времени и сил, затраты сведутся только к приобретению и доставке необходимых материалов. Проявив смекалку и изобретательность все можно сделать вручную, без привлечения подъемной и землеройной техники.
Сокращенные сроки возведения сооружения. Отсутствие мокрых работ с раствором позволяет осуществить проект в течение считанных дней. Большая часть времени уходит на рытье земли.
Долговечность. Сооружение устойчиво к сырости, высокой и низкой температуре. Колодцы не восприимчивы к грызунам, насекомым и микроорганизмам.
Прочность. Двухкамерные септики отлично переносят большое давление грунта и его пучение. При условии правильной сборки резервуары сохраняют герметичность в любых условиях. За счет большого веса обеспечивается устойчивость шахты в почве.
Высокая эффективность. За счет использования предварительного отстойника, большая часть стоков очищается и уходит в землю. Оставшаяся субстанция постепенно перерабатывается бактериями в компост.
Простота обслуживания. Оно заключается в утеплении строения на зиму и периодическом удалении ила. Все это можно сделать своими руками.

Несмотря на очевидные достоинства, двухкамерным септикам присущи следующие недостатки:

Под сооружения уходит много полезной площади, которую можно было бы использовать под клумбы или грядки.
Чтобы достичь нужной точности и герметичности сборки приходится задействовать подъемную технику.
Если не делать стяжки на стыках колец, есть вероятность их смещения и разгерметизации колодца.
В процессе эксплуатации очистных сооружений происходит образование неприятного запаха. Чтобы от него избавиться, приходится ставить высокую вентиляционную трубу на растяжках.

Этапы строительства

Монтаж проводится в следующем порядке:

Выбирается место, строится схема монтажа, выполняется расчет параметров септика.
Выкапывается яма.
Устанавливаются кольца, подводятся трубы.
Проводятся работы по герметизации и гидроизоляции.
Устанавливаются перекрытия.
Проводится обратная засыпка.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

Подготовка котлована

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

Монтаж колец и канализационных труб

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Ответственный момент — процесс установки колецИсточник remoskop.ru

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

Монтаж люка и засыпка

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Засыпка готовых колодцевИсточник lanshaft.com

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Готовый к запуску септик из колецИсточник remont-book.com

Какие правила нужно соблюдать при обслуживании септика

Существуют простые правила, поддерживающие качественную работу системы.

Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
Меры безопасности:

Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).

Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.
