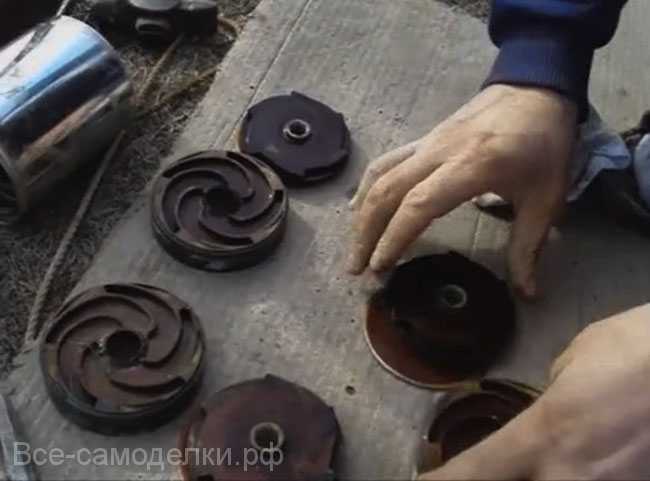

Ремонтируем насос «водолей» своими руками

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно: 1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

1. Простой колодец с глубиной до 20 метров.
2. Колодец-скважина, имеющий параметр до 30 м.
3. Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
4. Артезианский горизонт. Его глубина залегания может быть 100 метров и ниже.

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

• целевое назначение источника,
• необходимое количество воды,
• наличие или отсутствие разрешительных документов,
• цена,
• геодезические условия местности,
• глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

• параметров бурильного оборудования,
• характеристик будущего насоса,
• ценовой доступности процесса,
• целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

• сколько воды будет давать будущий источник;
• как быстро он будет восстанавливаться;
• как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час. Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы. Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине. Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

• времени года,
• интенсивности выкачивания,
• параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

• экономить электроэнергию,
• продлить ресурс насоса,
• обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

Для организации индивидуального водоснабжения загородного дома понадобится колодец или бурение скважины с установкой погружного насоса. Во втором случае довольно сложно выкопать скважину своими руками — придется привлекать специалистов и нести финансовые расходы. Можно сэкономить значительные средства на последующих этапах работ, подключив насосное оборудование к источнику водозабора самостоятельно.

Водолей — отличный выбор для дачной скважины

Удобный в применении и монтаже агрегат выпускает компания «Промэлектро» (г. Харьков, Украина). Кроме погружных насосов предприятие производит дренажное и поверхностное насосное оборудование, электродвигатели, измельчители кормов.

Серия насосов для глубинного использования включает продукцию, эксплуатируемую в скважинах, установленных «на песок» и «на известняк». Диапазон расстояния от забора воды до подачи ее на поверхность от 20 до 200 м. Наиболее мощные модели могут обслуживать большой по площади коттедж или 2-3 дачных домика, так как их производительность достигает 12 м³/ч.

Продукция компании «Промэлектро» известна с 1995 года – с момента образования предприятия. А с 1996 года увидело свет оборудование, не утратившее популярности по сей день, – погружные и поверхностные насосы

Среди плюсов линейки приборов Водолей можно выделить:

• экономное потребление электроэнергии;
• высокую производительность;
• низкий шумовой коэффициент;
• износостойкость деталей, изготовленных из нержавеющей стали, латуни и безопасного пищевого пластика;
• возможность гарантийного или самостоятельного ремонта;
• небольшой вес и размеры, соответствующие диаметру скважины;
• полную комплектацию, позволяющую немедленно приступить к монтажу.

Не забываем про IEC 335-1 (международный стандарт безопасности), гарантийное обслуживание в течение полутора лет и возможность при необходимости ремонта приобрести запчасти у производителя.

По техническим характеристикам модификации сопоставимы с зарубежными аналогами PEDROLLO и GRUNDFOS. Стоимость в зависимости от модели – от 1800 руб. до 27 400 руб.

Галерея изображений
Фото из
Насосы марки Водолей привлекают доступностью цены, обширностью торговых предложений, ремонтопригодностью

Широкий ассортимент позволяет выбрать насос для колодца и скважины, исходя из дебита источника, потребностей семьи в воде, высоты подачи, глубины погружения

Насосные системы Водолей предназначены для перекачки чистой воды

При выборе насоса надо обращать внимание на допустимые значения минеральных включений в воде

Глубинные насосы с логотипом Водолей работают в схемах с гидроаккумулятором и реле давления, регулирующим запуски и остановки насосного оборудования по показаниям напора в водопроводе

Погружной насос с логотипом Водолей

Линейка центробежного оборудования

Ограничения по перекачиваемой среде

Водоснабжение с центробежным Водолеем

Материалы насоса Водолей:

нержавеющая сталь, латунь, пищевая пластмасса.

Применение насосов Водолей

Погружные насосы Водолей служат для подъема воды из колодцев и скважин и отличаются высоким напором. Погружные насосы решают очень важную проблему подъема воды с большой глубины, поскольку обычный бытовой насос, установленный на «суше», не в состоянии обеспечить подачу воды с больших глубин (его максимальная высота всасывания, как правило, не превышает 7 м). Действие погружных насосов основано на том, что гораздо проще создать достаточное для подъема давление воды снизу, чем пытаться за счет откачки воздуха затягивать ее сверху.

Преимущество погружных насосов Водолей:

Европейское качество; — низкая цена; — небольшой расход электроэнергии; — бесшумность; — надежность и долговечность электронасоса; — небольшая масса и габаритные размеры; — некритичность к перепаду напряжения; — ремонтоспособность; — постоянное наличие запчастей.

Электронасос Водолей бытовой центробежный погружной многоступенчатый унифицированный
БЦПЭУ 0,5-16У (60/27)	27	60 (3,6)	0,38	220	8,3
БЦПЭУ 0,5-25У (60/36)	36	60 (3,6)	0,5	220	10,2
БЦПЭУ 0,5-32У (160/50)	47	160 (9,6)	0,65	220	12,7
БЦПЭУ 0,5-40У (160/60)	60	160 (9,6)	0,72	220	13,8
БЦПЭУ 0,5-63У (60/90)	90	60 (3,6)	1,27	220	19,0

На рынке напорного оборудования, ориентированного на колодцы и неглубокие скважины, есть множество моделей насосов, выпускаемых как зарубежными, так и отечественными компаниями.

И среди последних можно выделить хорошо знакомую российскому потребителю торговую марку «Водолей», в ассортименте которой можно встретить множество агрегатов, разнящихся и мощностью, и ценой, и область применения.

Однако у всех устройств бренда «Водолей» все же есть общие черты – это надежность, долговечность и адаптивность к нашему климату и традиционным условиям (и режимам) эксплуатации. Поэтому эти агрегаты пользуются устойчивым спросом у покупателей и вполне заслуженным уважением у специалистов.

И в данной статье мы раскроем секрет этой популярности, предложим нашим читателям заочное знакомство с самыми популярными моделями бренда «Водолей», а равно и с достоинствами/недостатками такого оборудования.

Список достоинств агрегатов торговой марки «Водолей» выглядит следующим образом:

1. Такие насосы производят только из тщательно подобранных конструкционных материалов, способных выдержать длительный контакт с водой и кратковременный перегрев. Поэтому «Водолеи» собирают либо из нержавеющей стали, либо из термостойкого и устойчивого к ударным нагрузкам пластика. В итоге насосы получаются и надежными и долговечными (10 000 часов работы, по заверениям производителя). К тому же, большинство моделей оборудованы чувствительными датчиками перегрева, отключающими агрегат в момент опасности.
2. Все колодезные насосы «Водолей» относятся к центробежным агрегатам погружного типа. Поэтому такое оборудование не «баламутит» воду и не разрушает стенки шахты колодца. Ведь центробежные насосы работают плавно, без вибрации.

Кроме того, насосы «Водолей» славятся своей ремонтопригодностью, а широкая дилерская сеть готова снабжать запасными частями все регионы РФ и СНГ.

Ну а среди недостатков колодезных насосов бренда «Водолей» придется выделить следующие:

1. Габариты насоса не позволяют опускать напорное оборудование в шахту с диаметром менее 100 миллиметров. В такую скважину не поместится даже самый «маленький» насос этой торговой марки.
2. Датчик перегрева агрегата – это, к сожалению, единственный «предохранитель» насосов «Водолей». Разумеется, такой подход к комплектации делает цену оборудования данной торговой марки более привлекательной, но избалованные потребители, все же, хотят чего-то большего. Причем отсутствие поплавкового датчика у погружного насоса – это просто непростительный промах производителя насосов «Водолей».

Кроме того, не стоит забывать о том, что такие насосы относятся к агрегатам погружного типа. Поэтому владельцу придется позаботиться о выделенной линии электроснабжения агрегата, проводимой от дома к колодцу или скважине .

Уcтaнoвкa нacocoв в cквaжинe

Установка электронасоса производится согласно общей схеме монтажа, электрика приборов подключается по цветной электросхеме. Перед работой требуется убедиться в целостности агрегата и комплектующих, проверить наличие дополнительного оборудования.

В качестве вспомогательной оснастки при необходимости докупают следующие материалы и механизмы:

• Гидравлический аккумулятор.
• Трубу от бака к агрегату.
• Защитный оголовок.
• Переходник от трубопровода до насосного аппарата.
• Металлический жгут с зажимами.
• Гидрокабель.
• Датчик, регулирующий давление, и манометр для измерения.

Монтаж насоса выполняется следующим образом:

• Перед установкой аппарата разрабатывают и очищают скважину. В загрязненной воде его не эксплуатируют. При наличии механических примесей срок службы уменьшается. По причине несоблюдения правил пользования теряется право покупателя на сервисное обслуживание.
• Подача воды зависит от глубины водной поверхности, размеров труб, дальности свободной струи при водоотдаче. Трубопровод укладывают без изгибов и скручивания. Он должен быть герметичным, прочным, небольшой длины с минимальным количеством соединительных элементов.
• На выходе скважинного насоса на небольшой дистанции от него к трубе можно прикрепить обратный клапан для блокирования перемещения воды в обратном направлении.
• Прикрепляют аппарат к напорному трубопроводу с помощью переходных механизмов.
• Трос продевают через проушины.
• Устройство с прикрепленным тросом и электрокабелем опускают в скважину до полного погружения на рассчитанную глубину, но не менее чем на 0,4 м ото дна.
• Коробку с конденсаторами и электророзетку помещают под навесом или в помещении для защиты от попадания жидкости внутрь.

Пyск и oбcлyживaниe

После подключения розетки к электросети и спуска устройства в колодец включают установку. Первый запуск осуществляется через 5-10 минут после погружения.

Насос марки “Водолей” не отличается особым обслуживанием. Его достают из колодца и проводят технический осмотр 1 раз в 2 года. В ТО входят работы по очистке фильтра от грязи и ила, проверяют состояние шарикоподшипников, обмотки электродвигателя и масляный уровень.

Модельный ряд оборудования

Завод «Промэлектро» производит и поставляет на рынок 2 серии насосов Водолей — БЦПЭУ и БЦПЭ. Отличия между ними заключаются в диаметре корпуса, у БЦПЭУ она равна 95 мм, а у БЦПЭ — 105 мм. Это необходимо учитывать при выборе оборудования, так как минимальный зазор между корпусом насоса и стенками скважины не должен быть меньше, чем 5 мм.

Согласно заявлениям производителя, реальный срок службы насосов составляет 6000 моточасов, что ориентировочно равно 6-годам эксплуатации. При этом в процессе использования агрегаты не требуют никакого технического обслуживания.

Среди популярных моделей насосов Водолей выделим:

• Водолей БЦПЭ 0.32-25У;
• Водолей БЦПЭ 1.2-40У;
• Водолей БЦПЭУ 0.5-63У.

Водолей БЦПЭ 1.2-40У

Модель БЦПЭ 0.32-25У является наиболее доступным насосом среди всего ассортимента продукции, его стоимость составляет всего 8 т.р. Данный агрегат предназначен для скважин и колодцев с малым дебетом, его расход составляет 1.2 м3/ч, напор — 25 м.

Модель БЦПЭУ 0.5-63У в узком корпусе предназначена для установки в скважины диаметры диаметром 100-110 мм. Это одна из самых мощных по напору (63 м, расход — 1.8 м3/ч) версий насоса Водолей, которая оптимально подходит для обустройства автоматически напорных система водоснабжения. Цена — 14.5 тыс.

Какие особенности монтажа и правила эксплуатации насосов Водолей?

Согласно техническим требованиям, установка погружного насоса не должна производиться в точку ниже, чем на 10 м от зеркала воды. Также должно соблюдаться расстояние в 40 см между дном колодца либо скважины и корпусом. Если источник воды загрязнен, то с целью защиты оборудования от механических примесей данное расстояние необходимо увеличить. Насос должен погружаться в воду полностью, работа двигателя на сухом ходу недопустима, так как это ведет к его быстрому перегреву. Температура перекачиваемой жидкости не должна превышать 35 градусов.

Плашка производителя на насосе

Все оборудование серий БЦПЭ и БЦПЭУ оснащено выходным патрубком диаметром 1″

Для его подключения нужно использовать трубу диаметром 32 мм, важно не допустить заужения диаметра выпускного патрубка. Используйте трубу либо шланг рассчитанные на рабочее давление, не меньшее чем у насоса

Установка насоса производится по следующему алгоритму:

1. В напорный патрубков устанавливается обратный клапан.
2. К насосу через муфту стандарта 32-1 (идет в комплекте) подключается труба либо шланг.
3. К монтажной проушине крепится страховочный трос.
4. С помощью троса насос аккуратно опускается в скважину или колодец.

После монтажа и закрепления производится первый пуск и напорный водопровод подключается к источнику водопотребления. Если после старта насос качает мутную воду, необходимо дать ему поработать до тех пор, пока не начнем поступать чистая жидкость. Отключение насоса в процессе перекачки мутной возы чревато проблемами с осевшими внутри гидравлической части механическими частицами, которые могут мешать нормальной работе клапана.

Монтаж насоса Водолей

В процессе эксплуатации нельзя давать насосу работать на уровне производительности ниже допустимой границы 0.36 м3/ч, так как это ведет к повышению температуры воды внутри гидравлической части корпуса и, как следствие, перегреву привода.

При подключении к оборудованию гидроаккумулятора, объем расширительного бака необходимо выбирать в соответствии с номинальной производительностью агрегата. Так, к насосам серии БЦПЭ 0.5 нужно выбирать гидроаккумулятор емкостью 25-35 л, а для моделей 61У и 100У — не менее 50 л.

Если насос после эксплуатации не будет применятся длительное время, перед хранением его необходимо промыть чистой водой и просушить. При повторном использовании агрегат нужно оставить в воде на 30-60 м, после чего можно производить запуск. к меню

Выбор и установка насоса

Харьковский завод «Промэлектро» под маркой «Водолей» выпускает агрегаты:

• наземного базирования;
• глубинные дренажные насосы (для грязной воды);
• насосы скважинные для питьевой воды.

Различить их в каталоге можно по маркировке.

Погружные насосы могут обеспечить водой как один дом, так и целый микрорайон.

Маркировка и популярные модели

Нас интересуют насосы Водолей БЦПЭ (бытовые центробежные погружные электронасосы). Разобраться в маркировке просто, для примера возьмем насос Водолей БЦПЭ 0,5-100У 60/150:

• 0,5 — означает производительность, количество литров за секунду (л/с);
• 100 — высота водяного столба при нормальной работе, измеряется в метрах;
• 60 — это также характеристика производительности, но уже при работе в режиме перегруза, измеряется в литрах за минуту (л/м);
• 150 — высота водяного столба в режиме перегруза.

Подбирая скважинный насос Водолей, можно воспользоваться графиком.

Насосы Водолей БЦПЭ делятся на 4 направления по производительности:

1. БЦПЭ-0,32 л/с,
2. БЦПЭ-0,5 л/с,
3. БЦПЭ-1,2 л/с,
4. БЦПЭ-1,6 л/с.

Плюс в каждом направлении есть свой модельный ряд. В среднем цена на бытовые агрегаты колеблется в пределах от 7400 руб., до 27000 руб. (цены актуальны на весну 2017 г.)

Зачастую в загородном доме или на даче бурится скважина на песок, у таких скважин дебит (производительность) ограничена, поэтому здесь лучше брать Водолей БЦПЭ-0,32. В этой нише представлено 9 моделей с разными техническими характеристиками.

Технические характеристики модельного ряда БЦПЭ-0,32.

Агрегаты серии Водолей БЦПЭ-0,5 также можно использовать для скважин на песок, но производительность таких скважин должна превышать 3 м³ в час. В линейке здесь представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-0,5.

Агрегаты серии Водолей БЦПЭ-1,2 для скважин с малой производительностью не годятся. Эти агрегаты устанавливаются на артезианские скважины — ставят их сразу на несколько домов. В линейке представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-1,2.

Насосы Водолей БЦПЭ-1,6 это уже ближе к промышленному варианту. Если говорить о частных домах или дачах, то эти скважинные насосы устанавливаются на 1 мощную артезианскую скважину и дают воду на целое садовое товарищество или небольшой район.

Технические характеристики модельного ряда БЦПЭ-1,6.

Самостоятельный монтаж

Вызов специалиста для установки такого насоса в загородном доме, во-первых, влетит в копеечку, а во-вторых не имеет смысла, все можно сделать самому.

Инструкция вполне доступная.

Иллюстрации Рекомендации

Инструменты: Пара разводных газовых ключей; Набор рожковых ключей; Ножовка по металлу; Нож.

Материалы: Фум лента; Латунный обратный клапан; Латунный переходник под обратный клапан; ПНД труба; Пластиковые затягивающиеся хомуты; Оголовок или скважинный адаптер; Металлический трос с антикоррозийным покрытием и 4 зажима к нему.

Комплект насоса для скважин Водолей: Коробка; Капроновая веревка; Конденсаторная группа; Электрокабель; Насос для скважин Водолей.

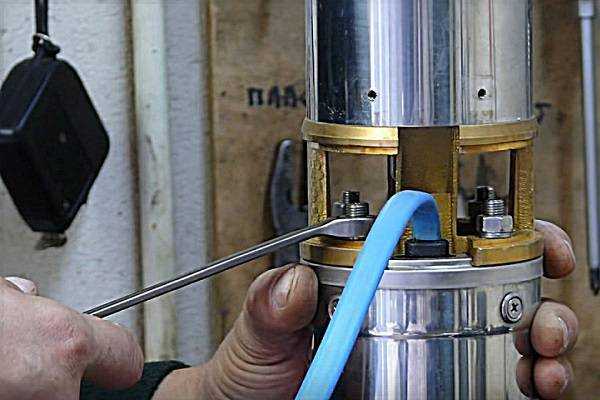

Собираем переходной узел на насосе.

Латунный переходник; Обратный клапан; Переходник на ПНД трубу.

Подсоединяем трубу. ПНД труба у нас сечением 32 мм. К переходнику она подсоединяется при помощи уплотняющих прокладок, они идут в комплекте с переходником.

Подвязываем кабель. Насос лучше зафиксировать

На фото крепление электрического кабеля выполнено изолентой, но вообще лучше это делать пластиковыми хомутами.

Крепим стальной тросОбратите внимание: стальной трос продевается в оба уха на насосе;. Теперь берем зажимы для стального троса, продеваем в них трос и затягиваем зажимы ключами

Фиксировать нужно в двух местах; Точно такую же петлю делаем на противоположной стороне троса, она будет цепляться к карабину, установленному на оголовке;

Теперь берем зажимы для стального троса, продеваем в них трос и затягиваем зажимы ключами. Фиксировать нужно в двух местах; Точно такую же петлю делаем на противоположной стороне троса, она будет цепляться к карабину, установленному на оголовке;

Монтаж оголовка: Дальше разбираем оголовок, заводим в него трубу и зажимаем; После этого через карабин цепляем к оголовку страховочный трос;

Оголовок крепится при помощи уплотнительных прокладок и зажимающих винтов.

Недостающие запчасти.

Насос идет в бюджетной комплектации, поэтому я рекомендую докупить: Датчик сухого хода, как на фото (на случай если вода в скважине закончится); Стабилизатор напряжения с защитой от перепадов.

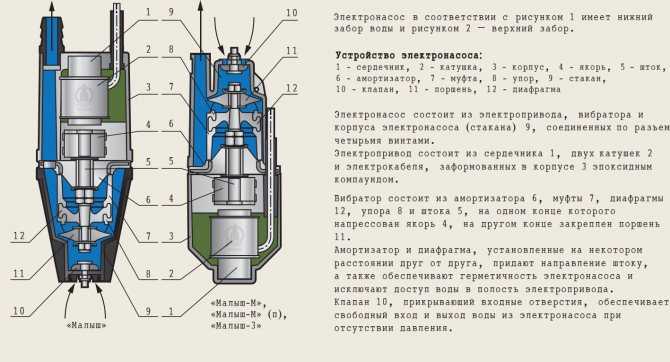

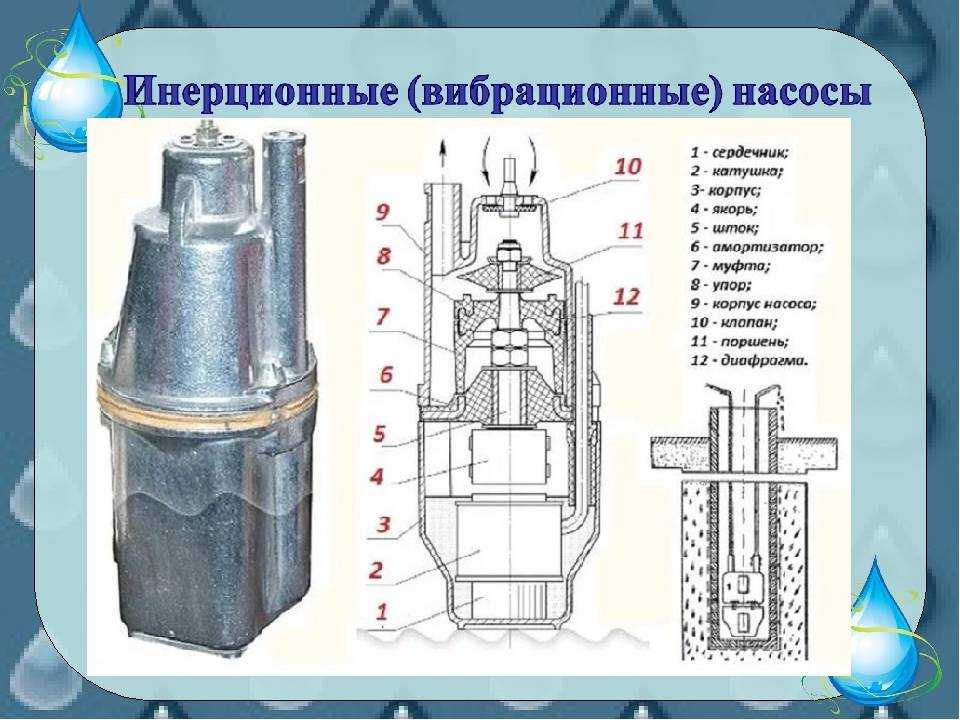

Водопровод своими руками. Водоснабжение дачи. Насос «Малыш».

Для автоматической насосной станции потребуются (минимальная комплектация):

— насос Малыш 750 р.

— шланг 3/4″ дюйма армированный, на давление до 6-8 атм.(для соединения насоса в колодце с гидроаккумулятором в доме и далее до точки разбора воды)

— фильтр грубой очистки 50р.

— гидроаккумулятор, емкость мин.20 л– около 1000 руб.

— обратный клапан 3/4 дюйма ( ставится перед гидроаккумулятором) 100р.

— манометр на 6 атм. 160 р.

— реле давления модели РДМ 5 цена ок.500р.

— штуцер с 5 сосками (пятерник) для соединения всего хозяйства между собой.

— хомуты для закрепления шлангов, прокладки уплотнительные, лен для уплотнения резьбы.

Все это стандартные изделия, можно купить в одном магазине «Леруа Мерлен» в Москве или на рынке, но дороже. Цены указаны ориентировочные на 2010 год.

Монтируется система водоснабжения следующим образом. Гидробак с системой автоматики устанавливается в сарае или в доме и соединяется с насосом в колодце шлангом и электропроводкой. От гидробака по трубе вода подается потребителям. А теперь подробнее. Собираем узел автоматики: к реле давления подсоединяем два электропровода с вилками, на пятерник наворачиваем фильтр, манометр, реле давления и всю конструкцию вворачиваем в гидроаккумулятор. К фильтру подключаем обратный клапан с направлением потока в сторону гидробака. Насос «Малыш» соединяем гибким шлангом с обратным клапаном. От пятерника на гидроаккумуляторе ведем трубу или шланг к потребитедю. С гидравликой все, теперь электрика. Устанавливаем две розетки для системы управления насосом – одну в колодце и к ней подключаем вилку насоса, вторую в сарае или в доме, где стоит гидроаккумулятор с автоматикой и к ней подключаем вилку выходного напряжения реле давления. Устанавливаем еще одну розетку рядом с гидроаккумулятором, поключаем к ней 220 в, опускаем в колодец насос и включаем вторую вилку реле давления в сеть. ВСЁ. Водоснабжение дачи готово! Насос работает и подает воду в бак с системой автоматики. Как только давление в баке достигнет установленного, реле сработает и выключит насос. Максимальное и минимальное давление в системе регулируется реле давления.

Такое водоснабжение дачи у меня работает два сезона без проблем – воткнул в розетку и вода пошла. Насос я на зиму оставляю в колодце. Воду из труб системы водоснабжения и гидроаккумулятора сливаю в самом конце сезона намного позднее, чем в первом варианте с самовсасывающим насосом. Гидроаккумулятор имеет внутри резиновую емкость и не боится заморозки. И еще один совет — для легкого слива воды из системы рекомендую между обратным клапаном и фильтром поставить тройник и шаровой кран.

А как ВЫ решили вопрос водоснабжения дачи или загородного дома? Напишите свое мнение в комментарии или задайте вопрос и мы обязательно ответим.

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя. Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

• насос,
• гидроаккумулятор,
• реле давления,
• обратный клапан,
• манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

• один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
• к выводам на четверть дюйма подключаются манометр и реле давления;
• остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Ремонт насоса “Водолей” своими руками: обзор типовых поломок и их устранение

Насосы торговой марки «Водолей» являются максимально надежным оборудованием, активно эксплуатируемым в частных домохозяйствах и на дачах. Его веское преимущество заключается в простоте конструкции: устранить большинство поломок можно, не обращаясь в сервисный центр. Однако браться за столь серьезное дело не стоит без теоретической подготовки. Вы согласны?

Желающим провести ремонт насоса Водолей своими руками мы готовы помочь в решении этой непростой задачи. Представленная нами статья в мельчайших подробностях знакомит с нюансами диагностики, с выявлением нарушений в работе, со способами восстановления технических возможностей.

У нас подробно описана специфика устройства насоса, правила сборки/разборки агрегата. Досконально разобран процесс выполнения ремонтных операций. В качестве ценного информационного приложения использованы фото, схемы и видео.

Как определить потребление воды?

Для расчета расхода жидкости водопровода учитывают такие показатели:

• Количество постоянных жильцов в доме.
• Число потребляющих точек внутри помещений (унитаз, мойка, душ).
• Количество водораздач за пределами помещения (теплицы, летняя кухня, гараж).

Среднесуточный расход воды.

Затем суммируют расход всех требуемых потребителей при одновременном использовании. При подсчетах можно полученную сумму умножить на коэффициент 0,6-0,8 или для получения более точного результата воспользоваться статистической таблицей. Полученный расход воды должен покрываться производительностью насоса.

Расстояние от дома до скважины

На первый взгляд может показаться, что этот параметр является не таким уж и важным. Естественно, выяснить этот показатель из паспорта на скважину не удастся. Однако вам не обойтись без него, чтобы подобрать подходящую модель насоса. Опираясь на этот показатель, вы узнаете, с какой дополнительной нагрузкой придется справляться скважинному насосу Grundfos для подъема воды, скажем, в гидроаккумулятор, размещенный в доме.

Имейте в виду, что на каждые 10 метров по горизонтали будет приходиться 1 метр по вертикали, иными словами, это будет соответствовать 0,1 атмосферы, которые будут создаваться в размещенной в траншее трубе.

Давление в гидроаккумуляторе гидробака. Учитывая назначение скважинного насоса, чаще всего добываемая вода поступает именно в гидробак, а оттуда она идет в систему уже под давлением. Но перед этим насосу придется справиться с сопротивлением, которое поддерживается в системе гидробака
Поэтому, чтобы подобрать эффективно работающий скважинный насос, вам необходимо принять во внимание и этот момент. Скажем, в гидробаке емкостью до 300 литров поддерживаемое давление обычно находится на уровне 3,5 атмосферы
Что касается моделей, объем которых превышает 300 литров, то в них создается давление на уровне 5 атмосфер.

Необходимый расчетный расход воды. Для определения этого показателя необходимо исходить из числа постоянно проживающих в доме людей, включая и тех, кто на время приедет и будет пользоваться системой водоснабжения. Другим параметром, на который необходимо обратить внимание, является число точек водоразбора. В среднем же, если рассматривать в качестве примера стандартный дачный дом, в нём на одного человека в час должно приходиться порядка 120-180 литров. Для расчета же необходимого показателя для скважинного насоса следует это значение перемножить на количество проживающих людей в доме

Важно помнить и о том, что здесь подразумевается среднее значение, а потому необходимо предусмотреть запас при подборе насосной установки. Может случиться так, что при использовании одновременно всех точек водоразбора норма расхода воды может превысить расходный показатель в 120-180 литров

Иными словами, чтобы подобные колебания не оставили какую-либо точку потребления без воды, желательно, чтобы на каждого проживающего приходилось около 300-400 литров в час.

Определение напора

Когда будет рассчитана максимальная норма расхода с учетом характеристик скважины, потребуется определить необходимый максимальный напор. Упростить решение этой задачи можно, если воспользоваться следующей формулой:

Н = Ptapx10,2 + Hgeo + SHf ,

где Ptap – давление, которое должно поддерживаться в системе. Чаще всего оно соответствует показателю в 2-3 бара. Именно такой уровень поддерживается в обычный городской сети;

Hgeo — геодезический напор. Этот параметр рассчитывается как расстояние между динамическим уровнем и максимальной точкой водоразбора, в качестве единицы измерения используются метры водного столба;

SHf — общее число потерь напора по длине, возникающих в результате движения воды по трубопроводу, потерь, возникающих на конкретных участках системы – поворотах, тройниках, задвижках и пр.

Следует учесть, что за местные потери берется показатель в 15-20% от потерь по длине

Важным параметром, который должен быть принят во внимание, является наличие в системе фильтра. Он также может приводить к потере напора, и его можно рассматривать как источник местных потерь

При этом их величина может быть довольно большой. Разница по их количеству может быть связана с типом и размерами фильтра. Чтобы получить более точные сведения об этом показателе, следует заглянуть в паспорт на установленный фильтр.

Выводы и полезное видео по теме

Процесс разборки, обратной сборки и ремонта насоса “Водолей” наглядно представлен в следующем видео:

Процедуру ревизии и очистки устройства, отработавшего в скважине 11 лет, можно посмотреть здесь:

Интересный опыт по замене масла в двигателе насоса “Водолей”:

Не стоит разбирать насос, не изучив предварительно его устройство и порядок работ. Результатом могут стать еще более серьезные поломки, чем те, которые самодеятельный мастер пытается исправить.

Внимательность, точные знания и здравый смысл обычно приводят к положительным результатам при ремонте этого надежного и эффективного устройства.
