Беседка своими руками из дерева

Эскизы беседок с чертежами и размерами

Имеющиеся размеры можно пропорционально увеличивать или уменьшать

Важно, чтобы вы понимали, что при значительном увеличении размеров, каркас требуется более мощный. Не забывайте об этом, и все у вас получится: беседка сделанная своими руками будет красивой и надежной

Простая беседка из дерева

Почти тот же проект, но с другими размерами: выше поднята верхняя точка крыши, из-за чего визуально она кажется легче. Беседка тоже четырехугольная, крыша — шатровая.

Квадратная беседка из дерева для дачи или сада

При устройстве такой крыши самые проблемные — это два места (узла), обозначенные кругами. Как их делать, смотрите на фото ниже.

Проблемные узлы при устройстве шатровой крыши на беседкеПримерно так можно разметить ее по высоте и набить обрешетку под кровельный материал

Беседка в китайском стиле (с чертежами и размерами)

Проект со всеми размерами, разметкой фундамента, стропильной системой кровли и т.п. Скомпонован в фотогаллею.

Внешний вид деревянной беседки в китайском стилеГлавный фасад — высота от пола до верхней обвязки 2,160 мГлавный фасад без кровли: вертикальные стойки 150*150 ммВид сбоку . Ограждение (перила) в высоту 740 мм, приподнято на 150 мм над уровнем пола. Высота перил в беседке получается 890 ммПоперечный разрез деревянной беседки. На фото справа — как сделать приподнятые концы крышиПродольный разрезПлан расположения столбиков под беседкуНижняя обвязка. Места расположения стоек (брус 150*150 мм) отмечены крестикамиВерхняя обвязкаУстановка балок перекрытия (цифры — это обозначение материала с спецификации)Стропильная системаДетализация узла 2 — как устанавливать стойкиКак сделать ступеньки в веранду — узел 2Крепление стропильной системы к верхней обвязке — на деревянные штыриДетализация огражденияСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседкиСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки

Большая беседка на фундаменте

Перед тем, как построить эту беседку требуется сделать ленточный фундамент. Его параметры зависят от грунтов, от материала, который вы собираетесь использовать для каркаса: металл или древесину, и того, чем собираетесь ее остеклять. В общем случае ширина ленты около 20 см, глубина залегания — на 20-30 см глубже уровня плодородного слоя. На пучнистых грунтах лучше сделать свайноростверковый фундамент.

Большая беседка под остекление

Чертеж беседки-качели

Беседка-качели требует особого внимания: крепят ее очень прочно, чтобы возникающие переменные нагрузки не расшатали и не перевернули конструкцию. Для этого, можно ножки продлить вниз, под них вырыть яму, засыпать щебнем, утрамбовать, а потом все залить жидким бетонным раствором. Если каркас делаете из трубы, вопросов не возникает, для дерева можно использовать «П»-образные крепления с вмонтированным в нижнюю часть штырем. Вот его можно загнуть и залить бетоном.

Для еще большей надежности к ножкам приделывают поперечины, которые получаются чуть утопленными в грунте. Их забивают U-образными скобами.

По этому чертежу можно построить беседку-качели своими руками

Строим беседку

Закладываем основание

Поскольку даже самая простая альтанка должна быть надежно закреплена на грунте, именно основание следует сделать первой точкой приложения наших сил:

Закладка фундамента под шестиугольную конструкцию

На выбранном участке размечаем план нашей будущей постройки. Поскольку габариты ее обычно невелики, можно обойтись без специальных геодезических приборов.

• В отмеченных местах выкапываем ямы глубиной не менее полуметра. На дно засыпаем гравий слоем до 15 см. Засыпанный материал обязательно трамбуем.
• В ямы устанавливаем опоры. Их можно изготовить из толстых бревен, пропитанных водоотталкивающим составом, а можно просто сложить из бетонных блоков на цементном растворе.
• При кладке опор из блоков в центре каждой устанавливаем арматурный прут толщиной 10-12 мм  и длиной около 150 мм.

Использование закладной арматуры

• Опоры тщательно выравниваем и бетонируем.
• После высыхания бетона покрываем верхние части опор гидроизоляционным материалом (рубероидом или аналогичным). Сверху укладываем брусья нижней обвязки, соединенные «в полдерева». Здесь нам как раз пригодятся вмурованные в фундамент стальные штыри  — они будут играть роль соединительных элементов.

Вариант соединения деталей нижней обвязки

Затем делаем пол:

• Для деревянного настила к нижней обвязке крепим лаги. Чтобы они не прогибались, через каждые 60-70 см укладываем под лагу бетонный блок с размещенным сверху деревянным клином. Альтернативой бетонному блоку может служить черепной брусок из пропитанного гудроном или отработанным маслом дерева.
• На лаги монтируем половую доску или временный настил из необрезных досок.
• При укладке тротуарной плитки или кафеля грунт внутри периметра обязательно выравниваем, осыпаем песком и укладываем цементную стяжку. Затем выполняем облицовку полученной поверхности.

Возводим каркас

Следующий этап постройки беседки на дачном участке своими руками  — возведение каркаса:

• На углах обвязки устанавливаем вертикальные стойки. Для крепления удобно использовать выступающие части металлических штырей, но можно применять и стальные угловые кронштейны.
• Выровняв опоры по вертикали, фиксируем их раскосами. Раскосы могут быть как постоянными, так и временными  — все зависит от особенностей устройства каркаса.

Фото паза в верхней части опоры

• Верхние части опор соединяем обвязкой по периметру. Усилить конструкцию можно, крестообразно связав противолежащие углы с помощью досок.
• На обвязку устанавливаем стропила с шагом около 70 см. Верхние концы стропил крепим к коньковому брусу.
• Узел крепления стропила на обвязке может быть оформлен по-разному. Чаще всего в обеих деталях делается вырубка, пазы соединяются и стык дополнительно укрепляется гвоздем и металлическими накладками с двух сторон.

Верхняя обвязка со стропилами

Свес стропил (т.е. выступ за переделы обвязки) должен составлять около 40 см. Сделаем больше – будет мешать обзору, сделаем меньше  — ухудшится защита от дождя.

Выполняем отделку

Когда каркас готов, строительство дачной беседки своими руками можно считать практически законченным.

Нам остается лишь выполнить отделку беседки:

Между опорами устанавливаем перила и вертикальные стойки. К перилам, стойкам и нижней обвязке крепим заполнение.

Установка перил

• Обшивку из вагонки фиксируем с помощью специальных гвоздиков с небольшой шляпкой или клипс-кляймеров.
• Решетчатые щиты монтируем на саморезы, закручивая их «в потай» с изнаночной стороны.

Что касается кровли, то здесь инструкция будет отличаться в зависимости от выбранного материала:

• Под штучный материал вроде битумной черепицы или деревянных пластин (так называемый гонт) нужна сплошная обрешетка. Ее лучше всего делать из влагостойкой фанеры толщиной от 8 мм.
• Для поликарбоната, металлочерепицы, ондулина ит.п. нужна разреженная обрешетка из деревянных планок.
• Кровельные материалы фиксируем на обрешетке и стропилах согласно рекомендациям производителя. Дополнительную защиту укладываем на конек кровли, а также на ее ребра.

На завершающем этапе выполняем такие работы:

• Если необходимо, заменяем черновой дощатый настил на чистовой пол.
• Цоколь обшиваем вагонкой, предварительно пропитанной влагозащитной мастикой. Для конструкций с высоким цоколем монтируем лесенку из двух-трех ступеней.
• Ошкуриваем все деревянные детали, особенно те, с которыми мы будем контактировать при эксплуатации беседки.

Деревянные детали нужно защитить с помощью специальных составов

• Металлические части окрашиваем краской для наружных работ, а дерево пропитываем антисептиком.
• Снаружи окрашиваем беседку или же вскрываем ее защитным водоотталкивающим лаком.

Садовая беседка своими руками

Пошаговая инструкция строительства из дерева с фото

Прежде чем начать строить беседку необходимо подготовить площадку. Снимается дерн, выравнивается, плодородный слой необходимо удалить полностью.

Далее надо будет выбрать какой делать фундамент.

Выбор типа фундамента и нижняя обвязка

В качестве фундамента можно использовать кирпичные или бетонные столбы, на которые потом ставится нижняя обвязка. Можно для фундамента использовать сами опорные столбы. В любом случае выкапываются ямки глубиной 0,5-0,7 м. На дно ям кладем подушку в 10 см из песка и щебня, после чего устанавливаем столбы. Предварительно они обрабатываются антисептиком, а та часть, что будет в яме оборачивается рубероидом.

Но в пяти точках (на рисунке) устраивается обычный столбчатый фундамент. Так же выкапываются аналогичные ямки (в результате, всего ям должно быть девять), на дно утрамбовывается песок со щебнем. Остальное пространство засыпается строительным мусором и заливается бетоном. Сверху кладутся несколько кирпичей, которые и будут опорой, заливаются битумом (если есть) и накрываются рубероидом. Можно пойти иначе: сделать в яме опалубку из досок или арматуры, обернуть рубероидом и залить бетоном.

Стоит учесть, что бетон застывает до 28 дней. Если у вас нет возможности ждать, то можно все сделать гораздо проще без заливки и копания ям. Берем готовые бетонные блоки и расставляем их там, где будет располагаться нижняя обвязка. Если вы используете брус размером 100*100 мм, то расстояние между блоками надо делать в 1,5 метра, при использовании металлической профильной трубы 60*60 мм — через 2 метра.

На подготовленный фундамент уже застывший или же бетонные блоки, кладется нижняя обвязка. Это скрепленный между собой брус размером не менее 100х150 мм. Получается что-то вроде большой рамы. В центре крепится одна или несколько, в зависимости от конструкции, лаг.

Установив собранную раму на фундамент, можно двигаться дальше.

Установка стоек

Этот этап достаточно трудоемкий и ответственный, поскольку стойки необходимо установить строго вертикально без всякого уклона. В помощь – старый добрый отвес.

Проверяем вертикальность установки и закрепляем столбы укосинами. Эти укосины потом можно снять или же оставить, все зависит от конструкции. Между собой брус крепится при помощи металлических уголков.

После того, как установили стойки, их необходимо скрепить верхней обвязкой.

Верхняя обвязка и доски пола

Для верхней обвязки используется брус сечением 100х100 мм. Делается аналогично нижней. Вы можете использовать два параллельных бруса или все четыре. Скрепляется брус металлическими уголками.

После установки и крепления стоек, можно приступить к монтажу пола. Для этого понадобится доска длиной под размер беседки. Ширина зависит от толщины доски.

Выпускаются половые доски таких размеров:

• Ширина — 80–135 мм.
• Толщина — 28–40 мм.
• Длина — 300–600 см.

Наиболее популярной является половая рейка размером: 100–105 мм/30–32 мм. Такой материал подходит практически ко всем типам беседок.

Крепится пол на саморезы к нижней обвязке и лагам, расположенных по центру обвязки.

Доски перед использованием необходимо хорошо обработать антибактериальной пропиткой. В качестве такой пропитки можно взять «Сенеж», или «Сенеж-Ультра». После этого доски хорошо будет еще покрыть морилкой.

Средняя обвязка

После окончания работ, описанных в разделе выше, можно еще скрепить стойки между собой средней обвязкой. Она не только укрепит каркас, но и будет полезна, если вы собираетесь обшить беседку только до половины, а верхнюю часть оставить открытой.

Теперь, когда каркас готов, можно приступать к крыше.

Делаем крышу

Крышу можно крепить разными способами. Можно использовать систему треугольных стропил, но здесь рассмотрим вариант очень простой.

На верхнюю обвязку кладутся в качестве стропил ряд досок на ребро с расстоянием сантиметров 30. На них на таком же расстоянии укладываются уже кровельные доски перпендикулярно стропильным. В результате получится такая вот решетка, как на фото.

Крепится все при помощи саморезов и металлических уголков. Сверху крышу можно закрыть любым удобным, доступным материалом, например шифером, ондулином или поликарбонатом.

Поликарбонат обычно кладется сразу на стропила без обрешетки.

Обычно берут сотовый или монолитный поликарбонат толщиной от 6 до 10 мм. Отдельные листы поликарбоната соединяются при помощи специальных стыковочных профилей из силикона.

Отделка

Завершающий этап строительства – это отделка.

Самым распространенным способом является обшивка нижней части вагонкой (для этого и делали среднюю обвязку).

Можно использовать другой доступный материал, например, сайдинг или блокхаус.

Вот пример такой беседки. Очень неплохой и простой в исполнении вариант.

Строительство беседки

Беседка из дерева своими руками пошагово должна возводиться в полном соответствии с инструкцией. Каждый этап постройки требует наивысшего уровня ответственности, включая этапы планирования.

Месторасположение

Деревянную беседку рекомендуется возводить исключительно на возвышенности, чтобы дожди, со временем, не вызвали процесса гниения. Расстояние между конструкцией и домом определяется непосредственно хозяевами. В некоторых случаях беседка может примыкать к дому, однако, при этом, постройки должны иметь схожий внешний вид.

Беседка рядом с домом

Деревянная беседка должна отлично сочетаться не только с жилым домом, но и природным окружением. Где бы ни находилась конструкция из неё должен быть доступен хороший обзор на сад – клумбу, палисадник, лес и т. п.

При размещении беседки на открытом месте важно оградить постройку заборчиком, стенами дома или стеной из кустарников. Необходимо это для защиты от воздействия ветра и прочих негативных факторов

Также стоит позаботиться о дорожки, благодаря которой можно без проблем попасть к беседке.

Фундамент

Выбор фундамента для беседки – самая сложная часть всей работы. В основании конструкции может быть несколько вариаций фундамента:

• ленточный;
• плиточный;
• столбчатый.

Самым часто используемым и наиболее доступным является столбчатый тип. Такая разновидность фундамента имеет низкую стоимость и легко монтируется.

Фундамент для беседки

Чтобы возвести столбчатый фундамент необходимо:

• произвести разметку территории с помощь верёвки и деревянных столбиков;
• с размеченной части земли снять верхний земляной слой до глубины 0.5 м;
• в основание постройки уложить несколько слоёв стройматериала: песок и щебень слоями по 10 см, а также бетонный раствор слоем в 30 см;
• поверх бетонного раствора нанести небольшой слой рубероида;
• сделать несколько кирпичных столбцов в 3-4 ряда (нужных для обеспечения большего расстояния между землёй и полом конструкции, чтобы предотвратить возможность процесса гниения);
• дополнительно покрыть созданное основание слоем рубероида.

Укладка пола

Половицу можно сделать двумя способами. Первая вариация основывается на том, чтобы в основание беседки упирались непосредственно стенки сооружения. Другой вариант располагает к тому, чтобы пол провисал между опорными точками.

Укладка пола

Вторая вариация пола является наиболее предпочтительной ввиду простоты. Такое покрытие без проблем можно разобрать и обновить.

Основание пола для беседки обычно делается из деревянных брусьев с сечением 10 на 10 см. Разумеется, перед монтажом брусья нужно как следует обработать специализированными растворами чтобы предотвратить возможность гниения. Для этих целей рекомендуется использовать медный купорос, который должен быть нанесён в несколько слоёв.

Каркас беседки

Главное требование к каркасу беседки состоит в том, чтобы обеспечить ее открытость. Постройка должна быть воздушной, без каких-либо глухих стен.

Строительство каркаса беседки

При возведении каркаса используются предварительно обработанные растворами доски и бруски. Дощатая основа крепится за счет гвоздей. Основные опорные точки конструкции делаются из брусьев.

Обшивка стен

Стены беседки можно выполнить различными способами. Наиболее простым вариантом отделки является обычная дощатая обшивка. Однако, чтобы беседка радовала глаз привлекательным внешним видом можно использовать более оригинальные методы оформления. Например, стены постройки выполнить из веток плетения или использовать декоративную сетку.

Дополнительно можно сделать перила из дерева, оборудовать постройку окнами, украсить стены ажурными накладками и декоративной резьбой.

Беседка с решетками

Также в некоторых случаях можно высадить растения-вьюнки вроде хмели, винограда или роз. Эти растения не только украсят садовый участок, но и защитят конструкцию от солнечных лучей и ветра.

Крыша беседки

Беседка своими руками из дерева должна обладать такой же крышей, что и жилой дом. Наиболее приятно на беседках смотрятся многоскатные крыши, однако из-за сложности монтажа их используются редко. Односкатные крыши не менее привлекательны, но обладают куда меньшими требованиями к установке.

Вариант строительства крыши для беседки

Материал для крыши должен быть аналогичен тому, который используется на жилом здании. При использовании шифера нужно вырезать кусок соответствующей формы и прибить его гвоздями. Если крыша беседки делается из черепицы, сначала необходимо укрепить ОСБ плиты, а уже потом укладывать битумную черепицу.

Открытая беседка своими руками

Здесь показано, как построить открытую беседку своими руками из дерева. Конструкция, как видите, солидная. Основным строительным материалом будут деревянные балки, объем, и количество будет зависеть от размера конструкции, автор не приводит цифры, так что придется подбирать самим. Второй необходимый материал металлические прутья двух видов Т-образные и L-образные. А еще понадобятся винты, очень большие винты, в два раза больше, чем толщина балок. Не забудьте про лестницу, желательно крепкую, в этом проекте это основной инструмент. Бетон является еще одним необходимым материалом для строительства вашей беседки, его будете использоваться в качестве основы и якоря для всей структуры.После того, как сделаете чертеж, сможете увидеть, какие размеры необходимо для всех деревянных частей. Если есть инструменты, все компоненты можно напилить самостоятельно. Это самый дешевый вариант. Если нет ни навыков, ни инструментов, нужно найти кого-то, кто это сделает..

Первый шаг, построить основание.

• Подготовьте участок и залейте плиту нужного размера. Если вы хотите больше прочности, добавьте металлическую арматуру бетон.
• Далее установите деревянные балки и металлические опоры в бетон под углом 90 градусов.
• Если есть пробелы между металлом и деревянными частями опор, используйте деготь и силикон, чтобы их заполнить и создать водонепроницаемое уплотнение.
• Повторите этот шаг для всех опор. Как правило, устанавливают четыре столба, но если вы выбираете другой дизайн, может потребоваться больше опор.
• Следующий шаг, установите деревянные перекладины на опоры, не забудьте измерить все стороны и убедиться, что они равны. Затем закрепите их на месте с помощью винтов.
• Следующий шаг, крепление боковых перекладин, к тем, которые вы установили на столбах.
• Затем необходимо сделать треугольную структуру, которая будет поддерживать крышу. Треугольная форма этой части конструкции предназначена для распределения веса вниз к опорам, что будет особенно полезно, если вы живете в местности с высоким уровнем осадков, особенно снегом.
• Используйте металлические прутья, чтобы надежно зафиксировать диагональные кусочки. Пропустите металлический стержень через две деревянные части, чтобы убедиться, что они прочно удерживается на месте.
• Теперь установите верхнюю перекладину, где будет крепиться крыша. Для этого, возможно, придется использовать веревку или привлечь дополнительную помощь, чтобы держать части вместе.
• Теперь пришло время поставить опоры крыши, которые помогут удерживать вес. Поместите поддержку примерно через каждые 55 см. Надежно закрепите опоры винтами.
• Накройте крышу листами фанеры, этот слой должен выдержать большой вес, его необходимо закрепить очень надежно.
• После этого прикрепите водонепроницаемый слой. Существуют различные виды крыш, вы можете выбрать какой больше предпочитаете, но слоистые плитки являются популярным и эффективным выбором.

Источник фото www.instructables.com/id/Build-a-gazebo-from-sketchup-to-reality

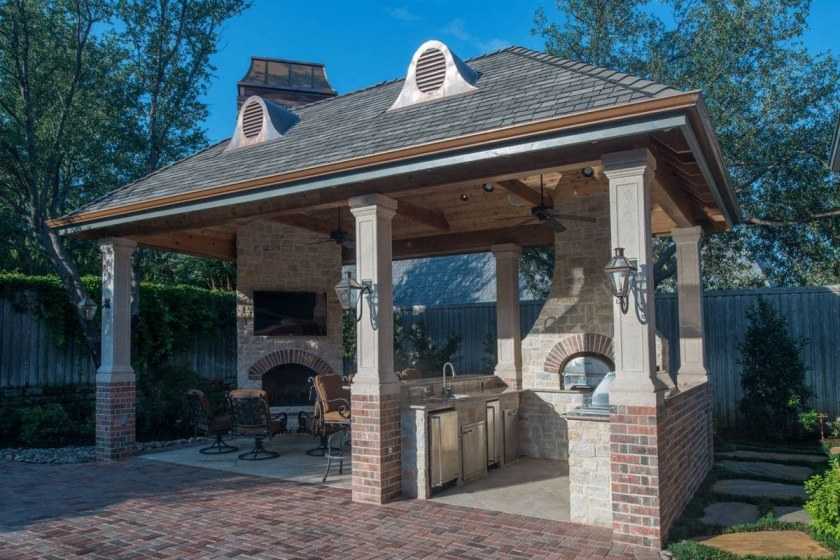

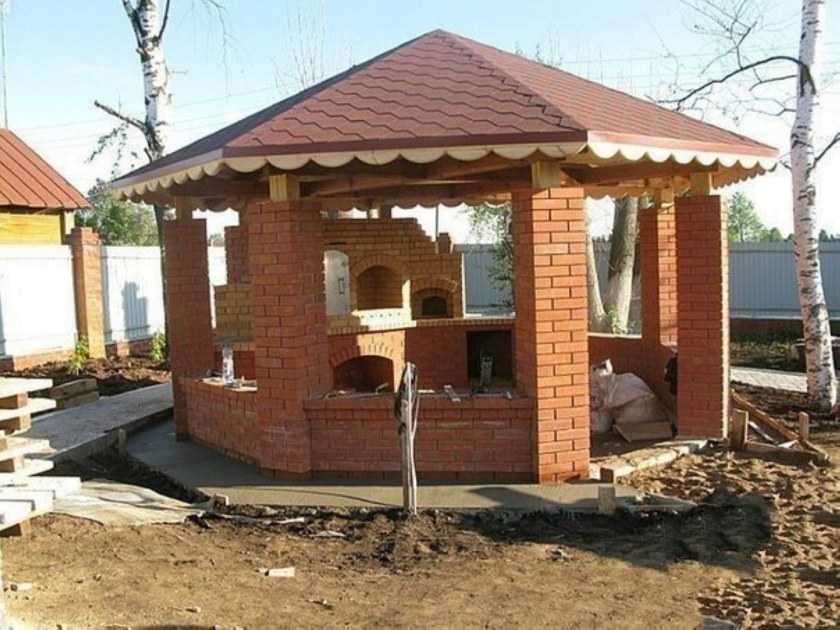

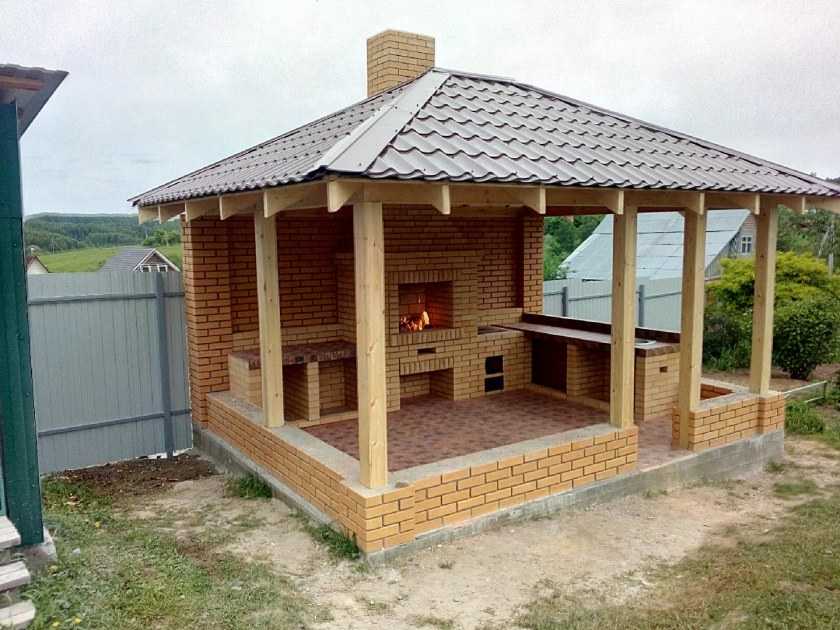

Кирпичная беседка с мангалом

Беседка из кирпича, оборудованная мангалом, видом напоминает летнюю площадку ресторана, настолько богато и надёжно выглядят все элементы сооружения:

1. Это очень красиво. Можно дополнить композицию декоративными фонарями, закрепив их на кирпичных колоннах, можно разместить на видных местах рыбацкие трофеи, панно. Словом, неисчерпаемое поле деятельности.
2. Сооружение очень надёжно.
3. Не требует специального ухода, как, к примеру, беседки из бруса, которые необходимо постоянно подкрашивать.
4. Мангал или печь для барбекю внутри кирпичной постройки выглядит крайне уместно.
5. Кирпичная беседка, обосновавшись на любом дачном участке, существенно дополнит ландшафтный дизайн нотами уюта и комфорта.

Конечно, следует учитывать, что кирпич – материал не из дешёвых. Кроме того, потребуется закупать материалы для обустройства фундамента и кровли.

Какие бывают беседки для дачи?

На фото деревянная беседка для дачи

Беседка для дачи — легкое архитектурное строение со столом и скамейками для отдыха и бесед на придомовой территории, откуда и пошло ее название. Она защищает отдыхающих от солнца и атмосферных осадков и обеспечивает комфортное времяпровождение. Наша статья для тех, кто давно мечтает о таком уютом уголке, но не знает, как сделать беседку самостоятельно.

В зависимости от конструкции строения делятся на открытые, полуоткрытые и закрытые. Каждый вид рассчитан на эксплуатацию в определенный сезон года. В открытых или полуоткрытых комфортно проводить время летом. Застекленные беседки защищают пользователей от ветра и холода и эксплуатируются круглый год.

Рассмотрим особенности каждого вида:

• Открытая беседка. Ее еще называют пергола. Состоит из четырех или шести столбов без стен, которые поддерживают крышу. Кровля может иметь несколько скатов или изготавливаться в виде арочной решетки. Конструкция защитит отдыхающих от солнца и дождя, но бесполезна во время сильного ветра и в холодную погоду. В беседках с барбекю потолки делают высокими, чтоб не пристраивать дымоход.
• Полуоткрытая беседка. В отличие от предыдущего вида крыша держится на каркасе, а стены формируют ограждения, частично или полностью закрывающие проемы в строении. В полуоткрытой беседке с мангалом обязательно наличие глухой стены для защиты огня от ветра. Разновидностью полуоткрытых беседок являются павильоны — конструкции со сплошной задней стенкой и двускатной крышей. Передней стенки у них нет, а вместо боковых установлены перила. Такие строения хорошо смотрятся на участках средних размеров.
• Закрытая беседка. Выглядит как полноценный домик со стенами, окнами и дверьми, в котором можно отдыхать даже в морозы. Часто к нему проводят электричество, а внутри устанавливают отопительные приборы и хорошую мебель. Закрытая беседка из бревен считается упрощенным вариантом дачного домика.

Беседки строят из дерева, металла, камня, кирпича. При выборе материала для строения необходимо учитывать преимущества и недостатки каждого варианта.

Постройки из дерева имеют ряд несомненных достоинств:

• Конструкция получается относительно легкой, поэтому можно использовать облегченный фундамент.
• Строительство своими руками беседки из дерева обойдется дешевле металлической и каменной постройки.
• Небольшой вес заготовок позволяет вести работу одному человеку.
• Из брусьев правильной формы легко собрать домик любой конфигурации и размеров. Древесина считается экологически чистым материалом.
• Беседка из бруса хорошо вписывается в дизайн дачи.
• Пиломатериалы плохо нагреваются, поэтому даже в солнечный день в строении будет прохладно.

При возведении деревянной беседки своими руками помните о высокой пожарной опасности и гигроскопичности этого материала.

На фото металлическая беседка для дачи

Металлические заготовки используются для сборки открытых беседок. Обычно для сооружения приобретают профили круглой или прямоугольной формы. Красиво выглядит пергола, собранная из кованых заготовок.

Металлические конструкции имеют ряд преимуществ перед деревянными:

• Беседки из профилей прочные и служат долго.
• Небольшой вес позволяет переносить строение на другое место.
• Постройку легко перекрасить в любой цвет

К недостаткам подобных изделий относится дороговизна заготовок, возможность коррозии деталей, нагревание металлических частей, что приводит к повышению температуры внутри беседки.

Из кирпича или натурального камня строят большие сооружения закрытого типа. Материал не горит, не гниет, не коррозирует и имеет длительный срок эксплуатации. Однако без опыта строительных работ такой домик не сделать.

Выводы и полезное видео по теме

Видеоинструкция постройки деревянной беседки прямоугольной формы:

Видео с инструкцией постройки шестигранной беседки:

Строительство беседки из дерева не такое уж сложное дело. Для этого понадобятся инструменты: циркулярная пила, шуруповерт, дрель, стамески, рубанок, шлифовальная машина. Так же пригодятся некоторые навыки работы с деревом, свободное время и желание украсить свой участок новой функциональной и красивой беседкой.
