Как рассчитать нагрузку для навеса поликарбоната

Конструкции из поликарбоната – главные преимущества ↑

Абсолютно все конструкции из поликарбоната, будь-то навес для автомобилей, козырек над входом, кровля или покрытие для теплицы, обладают рядом бесспорных преимуществ:

превосходный внешний вид (многообразие форм и цветов);
низкая стоимость;
защита от негативного воздействия УФ-излучения;
способность материала быть прозрачным либо матовым;
долговечность;
простота монтажа и обслуживания;

Конструкции навесов из поликарбоната – форма крыши

Конструкций навесов из поликарбоната очень много, но все они делятся на группы по количеству скатов:

односкатные;
двускатные.

Также можно классифицировать по форме ската:

прямой;
арочный;

Если копать еще глубже, то изделия различаются по устройству крыши, которая может держаться на стропилах или ферме, наличию обрешетки и прочему.

Виды навесов из поликарбоната – классификация по назначению

Являясь прекрасной альтернативой металлу и дереву, поликарбонат активно используют в качестве покрытия для навесов, которые имеют широкий спектр применения.

Навес из поликарбоната для автомобиля или “Автонавес”

Навес из поликарбоната для автомобиля – это отличный способ защитить машину от воздействия внешних негативных факторов. Форма автонавеса может быть какой угодно, например, дугообразная, многоугольная, арочная или же классическая прямоугольная — все зависит лишь от вашей фантазии. Не стоит забывать и об экологичности, что особенно актуально для дачи или загородного дома.

Навес для бассейна из поликарбоната – крытый павильон

Навес из поликарбоната для бассейнов обладает множеством полезных функций. Он защищает людей от яркого солнца, предотвращая тепловые удары. Создает тень и не дает воде цвести. Водоотталкивающая фактура панелей не позволяет задерживаться каплям, давая им стекать вниз под собственным весом. Крытый водоем защищен от попадания грязи и листвы.

Павильон для бассейна из поликарбоната
Решение более затратное, однако, на выходе, Вы получаете совершенно иные результаты:

Вы можете пользоваться бассейном зимой и летом;
полная защита от попадания грязи и цветения воды;
много тени, столь необходимой в жаркий день;
жесткая конструкция, которая не боится даже самых сильных ветров.

Навес над крыльцом из поликарбоната – крыша для входной группы

Чтобы защитить вход в дом и примыкающую территорию (крыльцо или веранду) от непогоды или палящего солнца, сооружается козырек из поликарбоната.

Многообразие форм и цветов дают возможность максимально эстетично вписать навес в архитектурную композицию строения. Вы можете выбрать прозрачный или матовый пластик, тем самым обеспечив необходимое количество солнечного света.

Козырек над балконом из поликарбоната – альтернатива остеклению

Установка козырька из поликарбоната над балконом – отлично решение, если Ваш балкон при первом дождике или снегопаде теряет свою функциональность, ведь на него просто невозможно выйти.

Для любителей оранжерей подойдет прозрачный навес из пластика, который обеспечит растения солнечным светом в достаточном количестве.

Подобная крыша защитит от осадков и замедлит старение балкона, особенно, если он выполнен из дерева, предотвратит образование плесени и прочих грибков, что крайне важно, если Вы используете его в качестве кладовой

Навес над террасой из поликарбоната – залог комфортного отдыха

Что может быть лучше, чем отдых в загородном доме на свежем воздухе. Но чтобы палящее солнце или дождь не испортили приятное времяпрепровождение, установите навес над террасой из поликарбоната, который не только создаст тень, но и укроет от непогоды.

Под такой крышей можно организовать летнюю кухню и наслаждаться готовкой на открытом воздухе.

Навес для беседки из поликарбоната – современная кровля

Если Вы озадачены и не знаете, каким материалом накрыть беседку, то обратите внимание на навес из поликарбоната. Достоинства, которыми обладает этот материал, делают его лучшим вариантом для кровли

Вы можете сделать прозрачную крышу или цветную матовую, которая будет создавать интересное освещение и дополнять ландшафтный дизайн участка. В любом случае такая кровля обеспечит полную защиту от ультрафиолетовых лучей и осадков, а что еще требуется от навеса для беседки?

Выбор материалов и подготовка инструментов

Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.

Конструкцию собирают одним из способов:

Сварочным. Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
Применяя резьбовые соединения. Для этого необходимы металлические уголки и крепежные болты.
С использованием специальных хомутов.

Навес, сделанный своими руками, стоит намного дешевле, чем покупной. Он будет отвечать требованиям при условии строгого соблюдения технологии его возведения.

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
То же самое касается и бассейна. Навес над ним нужно делать немного больше.

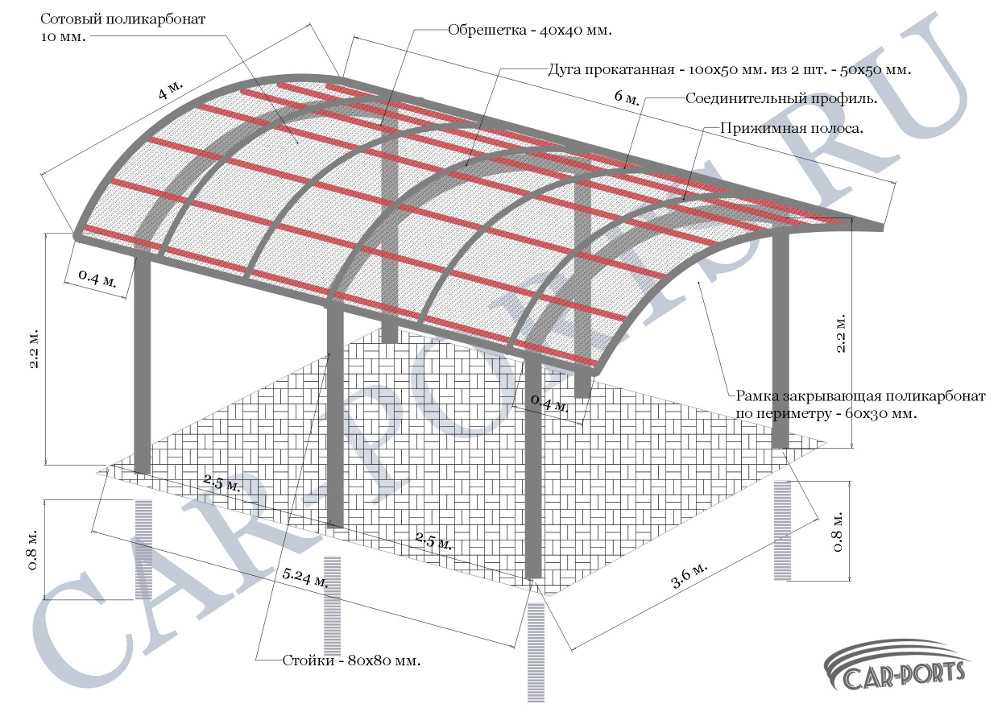

После определения размеров необходимо нарисовать чертёж.

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Как сделать расчёт материала

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Крепление листов

Для крепления обрешетки используются саморезы, при выборе которых учитывается материал и форма сооружения. Чаще всего это крепежи под плоскую или накидную головку. В некоторых случаях используются термошайбы. Выгода применения последних очевидна:

ножка, благодаря опоре на каркас, противодействует смятию листа;
отсутствуют «мостики холода», которые создаются саморезами;
обеспечивается должный уровень герметичности, а также прочности соединения.

Термошайбы включают защелкивающуюся и уплотнительную крышки, пластик с ножкой. Однако в применении такого крепления есть один недостаток – выпуклая форма, которая может ухудшить перемещение снега. Следовательно, шайбы лучше использовать или для арочных конструкций, или для имеющих значительный запас прочности.

В иных случаях эффективнее применить саморезы с наиболее плоской шляпкой. Тогда скольжение осадков будет без преград.

Выбор и расчет – важная база для конструкции

Как видим на фото, обрешетка из поликарбоната – отличное решение по многим показателям

И важно лишь рассчитать ту конструкцию, которая будет использоваться при конкретных условиях. Тогда эксплуатация может быть безопасной и долговечной, при этом с обеспечением всех качеств поликарбоната, как материала

А значит, цели будут достигнуты.

Для расчета необходимо задать ширину и при помощи таблицы определить длину

Приведенные в таблице расчеты – это данные практических измерений, проведенных на испытательных стендах, которые носят рекомендательный характер. Стандартная ширина листа монолитного поликарбоната взята 2,05 метра (205 см), и для удобства деления на одинаковые 2 или 3 части берутся размеры 70 см и 102 см. Все расчетные значения поддаются интерполяции.

Таблица расчета обрешетки несущей конструкции под монолитный поликарбонат

Снеговой регион,	1 снеговой регион (80)	2 снеговой регион (120)	3 снеговой регион (180)	4 снеговой регион (240)	5 снеговой регион (320)	6 снеговой регион (400)
кг/м²
Толщина поликарбонатного	шаг продольной обрешетки, см
листа,	205	102	70	205	102	70	205	102	70	205	102	70	205	102	70	205	102	70
миллиметров	шаг поперечной обрешетки, см
2	45	46	42	41	41	38	38	38	35	34	34	31	28	31	29	30	30	28
3	77	80	89	69	71	73	64	66	65	58	59	57	56	54	52	51	51	48
4	91	102	200	82	88	105	76	80	87	68	71	71	64	65	64	60	61	60
5	104	130	∞	94,1	108	400	87	96	138	79	84	95	73	77	80	69	71	73
6	117	178	∞	106	134	∞	98	116	∞	89	98	150	82	89	107	78	85	92
8	130	600	∞	117	178	∞	109	143	∞	98	116	∞	91	102	245	86	94	125
10	156	∞	∞	140	∞	∞	130	550	∞	116	172	∞	108	141	∞	102	124	∞
12	184	∞	∞	163	∞	∞	150	∞	∞	134	∞	∞	125	275	∞	118	178	∞
Примечание: символ ∞ означает отсутствие поперечной обрешетки

Ветровая нагрузка для Москвы и Московского региона составляет 23 кг/м².

Параметры нагрузок по каждому региону можно найти в сборнике СНиП -85 «Нагрузки и воздействия».

Пример расчета обрешетки для кровли из монолитного поликарбоната с помощью таблицы

Описание условий: В Московской области (3 снеговой регион) планируется построить один навес для автомобиля из монолитного поликарбоната. Для строительства изготовлена металлическая обрешетка.

Длина ската составляет 5 м (500 см). Шаг направляющих (расположенных вдоль ската) равен 110 см.

Задача: Подобрать материал так, чтобы обойтись без поперечных направляющих.

Решение: Для 3 снегового региона возьмем шаг продольной обрешетки 102 см (центральная колонка) и видим, что для толщины листа 10 мм шаг поперечных направляющих (обрешетки) равен 550 см, это значение превышает длину ската кровли. Таким образом, из таблицы видно, что лист поликарбоната толщиной 10 мм можно использовать для устройства данной конструкции.

Для удешевления конструкции без потери надежности можно взять лист толщиной 6 мм. В этом случае при шаге продольных направляющих 110 см, шаг поперечных направляющих будет составлять около 100 см (рассчитывается с помощью пропорции).

Для изготовления обрешетки навеса из монолитного поликарбоната можно использовать следующие материалы:

Источник статьи: http://arbolit.org/sovety/obreshetka-dlya-monolitnogo-polikarbonata.html

Преимущества в использование этого материала в изготовлении навесов

Навесы с использованием этого материала получили заслуженную популярность благодаря следующим качествам:

Из-за прозрачности материала высокая прочность конструкции сочетается с визуальной легкостью и воздушностью;
Широкий спектр расцветок позволяет навесу гармонично вписаться в любой дизайн и соответствовать любой функциональной зоне, в которой он установлен, будь то бассейн или автомобильная стоянка;
Возможность реализации как прямых, так и фигурных форм с изгибами и арками;
Простота и скорость не только монтажа, но и демонтажа конструкции. В случае изменения планировки участка навес из поликарбоната можно перенести в другое место;
Такой навес не затеняет пространство, сохраняя прекрасную освещенность, как во дворе, так и в тех комнатах, окна которых выходят под навес;
Такая конструкция не пропускает ультрафиолетовое излучение;
Доступная совокупная стоимость материалов для сооружения такого навеса;
Немаловажным является пожаробезопасность, так как этот материал малогорюч.

Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений

Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:

под ним легко разместить автомобиль, защитив его от дождя, града, снега;
навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;
благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;

Навес из поликарбоната покрывает большую часть двора

конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;
благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;
очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;

Проект навеса, пристроенного к стене загородного дома

функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;
с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.

Различные варианты навесов с односкатной крышей

Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.

Поликарбонат отличается высокой прочностью и экологичностью

Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:

поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;
кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;
припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;

Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни

разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;
пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;
даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.

Сложная конструкция навеса, пристроенного к частному дому

Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.

Проект деревянного каркаса для навеса с волнообразной крышей

Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.

Навес может стать уникальным украшением всей придомовой территории

Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.

Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов

Подготовительные работы

Самое необходимое для создания навеса из профильных труб — правильно составленный чертёж, вмещающий точные размеры, пропорции и детали. Чтобы его составить, необходимо следовать пошаговой инструкции по выполнению.

Чтобы составить схему будущего каркаса, в первую очередь, нужно определиться с местом постройки. Оно играет ключевую роль, ведь от расположения конструкции зависит выбор ресурсов и материалов для осуществления кровли и сооружения дополнительных опор и крыши. Лучшим решением будет отдать предпочтение ровной и стабильной поверхности, не подвергающейся движениям грунта, либо возвышенности без крутых склонов.

Самое нежелательное место для постройки навесов — низина и склон. Всё из-за больших скоплений воды, образующихся после дождя или наводнений. Естественно, они негативно влияют не только на комфорт прибывания, но и на прочность конструкции, подвергая их коррозии. Чтобы избавиться от данной проблемы, необходимо соорудить канализацию, что увеличивает финансовые и временные затраты.

Идеальное место для создания навеса

Дальше следует этап разработки чертежа для конструкции. Схемы могут создаваться как вручную, так и с помощью приборов и искусственного интеллекта. Чтобы соблюсти все точности и подробно изучить подводные камни, рекомендуется составлять чертёж на месте будущей постройки.

Чтобы правильно составить схему навеса из профильных труб, необходимо учесть следующие технические и физические параметры:

Угол наклона ската кровли: данное математическое значение учитывает общий наклон крыши и нагрузки, которые она может выдержать. Формула вычисления индивидуально практически для каждого типа кровли:

Приблизительные значения для каждого вида кровли
Стропильная система	Угол наклона ската, градусы
Односкатная	8-18
Двускатная, рассчитанная против влияния снега	25-34
Двускатная, необходимая против сильных порывов ветра	17-25

Длина стропильной дуги: данная величина рассчитывается исключительно для криволинейных систем кровли, совмещая в себе длину стропильной дуги и ширину навеса. Формула вычисления выглядит следующим образом:

L=1.6*(b+h/2)

Сечение: необходимо для точного представления о фигуре, её частях и деталей. Играет одну из главных ролей при составлении чертежа, так как в зависимости от данного параметра рассчитывается ширина навеса и подбираются трубы для стоек.

Нужные значения сечения труб и его прикладных параметров
Ширина навеса	Сечение труб для стропильных систем при толщине стенки, кв.мм	Сечение труб для стоек при толщине стенок, кв.мм
До 4.6	42*19	41*41
До 5.7	44*44	От 5353 до 8585
От 5.8	От 4646 до 6228	От 8383 до 117117

Важный момент:

для создания откосов используются трубы меньшего сечения. Это позволяет сэкономить на закупке крупных моделей.

Теперь идёт расчёт технических параметров для создания навесов из профильных труб. Естественно, для каждого дома они индивидуальные, поэтому за основу необходимо брать конкретный результат, наиболее схожий с тем, что будет выполняться далее. Усреднённые технические параметры на примере дома шириной 10х7 представлены далее:

Ширина навеса: при желании, его можно выполнить во все стены, при этом, вылет лучше оставить чуть короче. В итоге получается пропорции 10х7.
Высота краёв: лучше всего сделать высокие окончания длиннее нижних, так как в этом случае удастся достигнуть баланса в распределении опорных свойств. Оптимальное значение для первых — 2.7мм, для вторых — от 3.8 до 3.9мм.
Шаг между стропилами и стойками: в данном случае работает закономерность — чем массивнее материал для кровли, тем данное значение меньше. Усреднённые величины данного параметра варьируются от 110 до 190 см.

Широкий металлический навес

Единственный физический параметр, на который стоит обратить внимание при составлении чертежа — ветровые и снеговые нагрузки на конструкцию во время осадков. Чтобы рассчитать предельное значение прочности навеса, необходимо воспользоваться географическими и геологическими картами

По ним можно определить продолжительность, обильность и ширину осадков.

Последний момент подготовительного этапа — расчёт финансовых издержек из-за проблем с монтажом или брака материала. Итоговый процент потерь составляет от 4 до 10%.

Выбор цвета

Первые листы поликарбоната были прозрачными. Сегодня промышленность выпускает этот продукт в большом цветовом ассортименте. На светопропускающие способности влияет не только толщина полимера, но и конкретный цвет материала.

Прозрачный. Имеет самую высокую пропускную способность солнечных лучей, до 95%. Не рассеивает свет и не создает тени, полезен в качестве защиты от осадков. Его лучше выбирать для тех мест, где важна естественная освещенность. Им хорошо покрывать теплицы, чтобы не нарушать процесс фотосинтеза. Остальные виды поликарбоната относят к полупрозрачным материалам, с разной степенью пропускной способности света.

Формы конструкций козырьков

Схема покрытия сотовым поликарбонатом.

Форма козырьков и навесов из поликарбоната может быть самой разной: обычные прямые навесы, имеющие различный уклон, дугообразные и декоративные арочные, многоплоскостные и сложные.

Конструкции навесов бывают:

односкатными;
куполообразными;
арочного типа;
прямыми с подзором;
типа «маркиз»;
вогнутого типа.

Односкатный козырек является самым простым. Для создания единого угла наклона плоскости козырька используются кронштейны-треугольники, для этой формы наиболее часто применяется монолитный поликарбонат. Односкатный козырек с подзором — его разновидность, также он обладает прямоугольной вставкой, которая обращена к входящим. В такой вставке чаще всего размещают вывеску магазина или мастерской.

Куполообразный козырек обычно размещают над полукруглым небольшим крыльцом с одной дверью. Если вход предполагает наличие двух дверей, то конструкция такого навеса приобретает удлиненную форму купола. Арочный навес является более экономным вариантом, размеры его длины и ширины соответствуют суммарным размерам листов поликарбоната. То есть при использовании одного листа его ширина и длина зададут размеры будущего козырька.

Если используются два листа, то две длины листов будут обусловливать длину козырька, а один лист — ширину. Если используются три листа поликарбоната, то тогда форма называется «арочной удлиненной».

Прямой с подзором навес обладает небольшим углом наклона и каркасом, который дает возможность добавить боковые вывески. Такие навесы используют для небольших зданий, чтобы не производить эффект нарушения пропорций. Над окнами и над балконами часто используют козырьки-«маркизы», на них не будут образовываться сосульки и задерживаться снег.

Конструкция вогнутого козырька тоже препятствует скоплению снега и не производит громоздкого впечатления. Это хорошая альтернатива прямому и односкатному козырькам. Внешний вид здания напрямую влияет на форму козырька из поликарбоната, диктует выбор каркаса и цвет материала. От типа каркаса и материала его изготовления зависит и метод крепления навеса .

Григорий Алексеевич Калашников

Возведение конструкции

Работы по установке производятся поэтапно:

До того, как сделать навес из труб, сначала подготавливают фундамент.
Затем отмеряют и нарезают материалы, перечисленные в чертеже.
Изготавливают фермы.
У конструкции собирают боковые стенки.
Соединяют кровельные фермы и готовые секции.
Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
Обрабатывают защитными составами металлические поверхности.
Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
Обрезают лишнее кровельное покрытие.
Наводят порядок на прилегающей территории.

В свободное пространство заливают раствор цемента. Боковые стенки собирают одним из выбранных способов, соединяя фермы и столбы, которые служат опорой. Если строится односкатный навес, тогда боковые секции монтируют на основание до момента установки кровельных ферм.

Материалы для конструкции

Если речь идет о навесе, террасе или беседке, то выбор материалов вовсе не так велик, как кажется. Во-первых, для сезонных построек нет смысла устраивать капитальные варианты из кирпича или бетона. Во-вторых, строительство на садовом и огородном участке почти всегда ведется своими руками, что предполагает не просто легкий материал, но еще и тот, который можно обработать самостоятельно.

Дерево – безусловно, лидер в садовых постройках, так как режется, строгается, фрезеруется без особых усилий. Основным его недостатком является небольшая стойкость к действию дождя и снега, что решается специальной обработкой.

Металл – если имеется опыт работы со сварочным аппаратом, то для обустройства разного рода тентов лучше выбрать металлические профилированные трубы. Прочность и надежность их намного выше, защитный слой – цинк, краска, более стойки и реже требуют восстановления. Монтировать навес можно и без помощи сварки, на металлических кронштейнах.

Поликарбонат – прозрачный, легкий, декоративный материал в 250 раз прочнее стекла. Для летних конструкций он подходит идеально. Листы легко гнутся, при желании можно соорудить арочную конструкцию или криволинейную. Поликарбонат выпускается прозрачный, окрашенный и даже узорчатый и сочетается как с металлом, так и с деревом. На фото – односкатный навес из дерева и пластика.

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов
Конструкции и грунтовка
Конструкции	Грунтовка
Металлические	Свободные бетонные	Изоляционные бетонные	Промышленный бетон	Природного происхождения	Искусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб
Величина длины пролёта, м	1.2	2.3	3.5	4.5	5.8
Физические параметры трубы	Максимальная нагрузка на конструкцию, кг
42х42х2	77.4	19.4	7.33	3.98	1.77
42х42х3	98.9	26.6	9.54	4.55	2.22
52х52х4	130.7	37.7	14	6.57	3.45
63х63х3	200.7	44.3	17.2	8.99	4.66
