Конвекционная зона
Если нагретый воздух не используется, то между топкой и слоем изоляции (4, 15) должен быть зазор не менее 6 см для задних и боковых областей. Конвекционная зона должна быть изолирована от всех стен, за исключением стен, которые образуют теплообменник. Стены, пол и потолок конвективной зоны должны быть чистыми и устойчивыми к истиранию. Все конвекционные трубы должны состоять из негорючих материалов. При укладке гофры для подачи горячего воздуха: гофра должна быть надежно подключен а к фланцу с горячим воздухом на входной сетке. Эксплуатация воздушной сетки (гипокауст): нагретый воздух циркулирует в закрытом пространстве. Тепло из конвективной зоны переносится в комнату через теплообменные зоны. Тепловая нагрузка в зоне конвекции из гипокауста выше, чем у обычных вентиляционных решеток.
Калитка из профнастила своими руками
Чтобы установить калитку из профнастила своими руками, необходимо:
Определить место будущей калитки. Сразу же при монтаже забора оставляйте проём между двумя опорными столбами, к которым и будет привариваться каркас. Так легко решается проблема несоответствия размеров калитки проёму.
Изготовить каркас. Рекомендуется взять такие же трубы, какие использовались при возведении забора. Элементы привариваются к опорным столбам, а верхняя часть петель – к вертикальной стойке.
Приварить поперечную перекладину, которая придаст конструкции прочности. Для этого отрезок трубы помещают посередине рамы. Чтобы удостовериться, что он расположен ровно, воспользуйтесь уровнем.
Срезать лишние части каркаса. Должна получиться ровная рамка, без вступающих элементов труб. После соединения провариваются, а затем зачищаются с использованием шлифовального круга.
Приварить верхние части петель. Сначала места крепления тщательно зачищаются с помощью «болгарки», присоединяется верхняя петля, после чего навешивается каркас. Остаётся приварить нижнюю петлю
На этом этапе важно проверить, правильно ли производится установка. Если при открывании каркас задевает другие части конструкции, значит, в схеме калитки допущена ошибка.
Полностью приварить петли. Каркас снова снимается, а петли хорошо привариваются. Получившиеся швы нужно зачистить. Если не хотите, чтобы материал пострадал во время сварочных работ, закрывайте профнастил от попадания искр и окалины.
Сделать отверстие для замка с помощью «болгарки». Главное, правильно произвести все замеры и заранее обозначить на трубе каркаса нужное место.
Установить ответную планку замка калитки из профнастила своими руками. Она крепится к стойке забора с помощью шуроповёрта. Предварительно каркас устанавливается на место. Когда всё готово, проверьте, хорошо ли закрывается замок.
Предохранить конструкцию от ржавчины. Для этого она покрывается специальными составами и окрашивается.
Монтировать листы профнастила. Материал сначала подгоняется под размеры получившегося каркаса, затем устанавливается с помощью дрели и пистолета для заклёпок или саморезов. В последнюю очередь монтируются накладки и ручки на замок.
Установить ограничитель. Это кусок металла, помещаемый внутрь проёма и предназначенный для того, чтоб калитка не открывалась слишком сильно.
Таким способом калитка из профнастила своими руками устанавливается сразу на стойки забора, что позволяет получить надёжную и долговечную конструкцию без лишних усилий.
https://youtube.com/watch?v=z0guMftrWEw
Фурнитура для деревянных калиток
Для навешивания деревянных калиток используют только накладные петли. Они бывают разной длины и толщины. Для тяжелых полотен выбирают длинные и мощные амбарные петли, для легких каркасных и рамных конструкций – укороченные. Они вместе с ручками и прочей фурнитурой могут стать дополнительным украшением.
Петли могут быть простыми и декоративными
Для запирания калитки изнутри их можно оснащать щеколдами, защелками и задвижками. Или самодельными деревянными засовами.
Щеколды и задвижки тоже могут быть очень разными
Если же вход на участок необходимо запирать на замок на время отсутствия хозяев, можно выбрать навесные или накладные модели. Первые отлично подойдут к калитке в деревенском стиле. Накладные замки желательно защищать козырьком от непогоды.
При необходимости можно запирать калитку на замок
Выбор ручек вообще не ограничен. Они могут быть деревянными, пластиковыми или металлическими, в виде скобы или кольца. Как и в деревянную дверь, в калитку можно установить ручку с защелкой.
Выбор ручек очень широк
Заготовки для каркаса

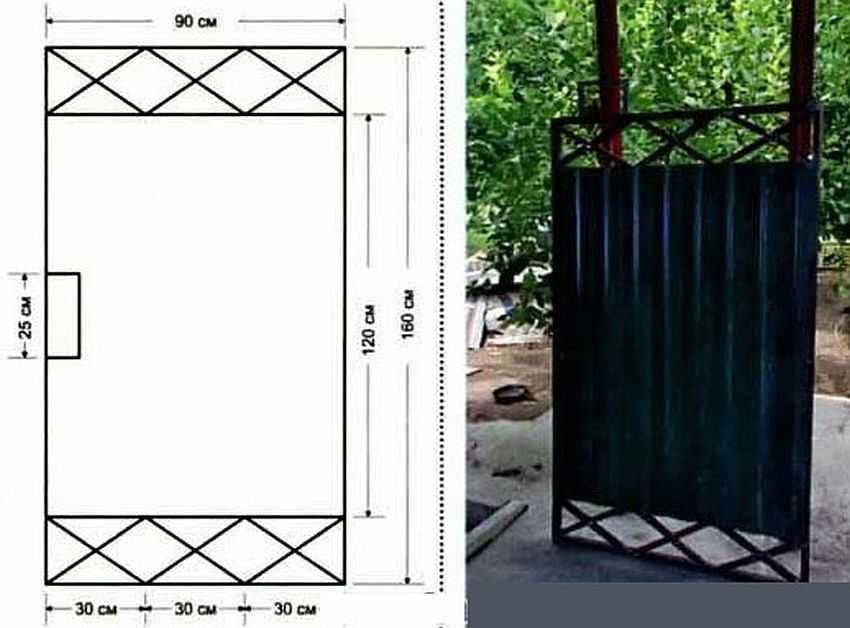

Схема одного из вариантов изготовления калитки своими руками
Первым делом, необходимо подготовить чертежи, на которых будут указаны все размеры конструкции. Благодаря чертежам легко будет сориентироваться по количеству и размерам деталей. Самым оптимальным вариантом для чертежа будет его создание в натуральную величину, причем со всеми дополнительными элементами. Но, можно обойтись и масштабным чертежом.
Имеющийся материал (металлическая труба квадратного или круглого сечения, уголок) следует разметить, а после разметки, болгаркой или шлифовальной машинкой нарезать все детали. Стандартная ширина садовой калитки не превышает 1м, а высота – 2м. Такие размеры позволяют беспрепятственно войти на территорию даже в зимней одежде.
Если вы решили соорудить своими руками калитку нестандартных размеров, то следует обязательно учитывать проблемы, которые могут появиться в эксплуатационный период. Например, калитка больших размеров гарантирует увеличение ее массы, а вместе с тем и износ петель и замков. А если она будет выше двух метров, то нужно позаботиться о дополнительной верхней перекладине. Ее присутствие позволит уменьшить нагрузку на опору.
Нарезанные детали каркаса нужно сложить перед сваркой и убедиться в правильности нарезания. Существующие погрешности лучше сразу удалить. Если после измерения углов и диагоналей дефектов не обнаружилось, то можно подготовить кромки для сваривания.
Древесина или металл: что выбрать
Металлические
Металл — материал универсальный, прочный и с долгим сроком службы. Он красиво смотрится и с металлическим забором, и с кирпичным, при должном мастерстве его можно «вписать» в ансамбль с деревянной оградой.
Ни посторонних людей, ни чужих взглядов железная калитка во двор не пропустит. Она достаточно надежна, чтобы отпугнуть потенциальных грабителей, а внешний вид у нее может быть каким угодно, ведь металл — это и недорогой профнастил, и эксклюзивная ковка, и обычные жестяные листы с ближайшего строительного рынка. Собственно, от подвидов материалов будут зависеть немногочисленные недостатки:
- ковка стоит дорого, процесс ее производства трудоемкий: красиво, надолго, элитно и престижно, но маловероятно, что ковать вы будете своими руками, если это не является основной вашей деятельностью или любимым хобби;
- самые дешевые материалы сильно подвержены коррозии; с этим легко справятся обработка металла антикоррозионными средствами, грунтовка и регулярное окрашивание — во время которого, кстати, можно менять цвет на свое усмотрение;
- профнастил по соотношению цены и качества идеален, но некоторым не нравится его внешняя простота, плюс — его нужно уметь выбрать.
Деревянные
Иногда древесина обходится дешевле, чем металл: например, при строительстве калитки для забора своими руками на даче, если вы планируете поставить временное решение из горбыля, древесных отходов. Действительно качественные красивые доски дешево не стоят. Их непросто найти, но смотреться качественная древесина будет отлично.
Преимущества — относительная простота строительства, внешний вид. Недостатки — даже лучшая древесина не прослужит дольше 10 лет. Она начнет портиться, ее придется ремонтировать, перекрашивать, спасать от плесени, гнили и древоточцев.
Срок службы металла при должном уходе — от 30 лет.
Подача воздуха для горения
Каминной топки должны эксплуатироваться только в помещениях с достаточной подачей воздуха для горения. Оборудование для отвода воздуха (например, вентиляционное оборудование, паровые и т.д), которое работает с каминной топкой в одной комнате, может влиять на подачу воздуха в камин. Убедитесь, что в комнате заданная разность давлений в помещении (не должна быть меньше показателя в 20Па). Для бесперебойной работы, подача воздуха должна поступать к нижней части топки. Для подачи воздуха рекомендуется использовать кратчайший маршрут и отклониться от направления только в случае крайней необходимости. Использовать схемы (см. профессиональные правила для специалистов — ТРОЛ) и определения сечения линий подачи воздуха
Другие разновидности
Несмотря на широкий выбор современных изделий, классический сеточный вариант продолжает пользоваться большим спросом. И хоть такое изобретение не может похвастаться особой эстетичностью, он стоит недорого и не требует сложного монтажа.
Именно таким образом чаще всего защищают хозяйственные дворы, сооружения для домашних животных и другие постройки. В качестве материала обшивки принято задействовать сетку рабицу, хотя можно рассматривать и более технологичные варианты.
Ключевым преимуществом сеточных моделей является отсутствие нагрузок на ограждающую конструкцию, а также свободное продувание ветрами без деформаций. Исходя из этого, каркасы ее створок создают из уголка. Кстати, изготовить калитку из уголка своими руками проще простого.
Это интересно: козырек над калиткой из поликарбоната.
Калитка из сетки не требует дополнительной опоры в виде столбов из-за небольшого веса
Еще одной популярной разновидностью является кованная конструкция. Стоит изделие недешево, да и его нужно заказывать у специальных мастеров, ведь самостоятельное производство требует существенных затрат времени, а также навыков. Но несмотря на это, кованная калитка считается хорошим показателем высокого вкуса и финансового положения хозяев дома.
Чтобы не заказывать целое полотно у мастера, можно обойтись несколькими декоративными элементами, которые вполне реально выковать в домашних условиях. Для этого нужно обладать определенными знаниями в кузнечном деле, а также подготовить соответствующее оборудование. Но можно еще упростить задачу, купив готовый декор для калиток в специализированном магазине. Но особой уникальности от подобного оформления ждать не придется, так как производственные кованные изделия однотипны и привычны.
Металлические калитки
Изготовление таких калиток доступно тем, у кого есть сварочный аппарат и уверенное владение этим инструментом. Изделия из металла более долговечные и износостойкие, поэтому им все чаще отдают предпочтение.
Варианты калиток из металла
Даже при желании иметь деревянную калитку, каркас для неё часто делают металлическим. Для его изготовления нужна профильная труба квадратного или прямоугольного сечения. В некоторых случаях к внутреннему периметру рамы приваривают ещё и металлический уголок, к которому прикручивается наполнение из гладкого или профилированного металлического листа, деревянных досок, фанеры, поликарбоната и т.д.
Металлическая рама для калитки
Инструкция по изготовлению каркаса
Шаг 1. Измеряем расстояние между опорными столбами и определяемся с размерами полотна калитки с учетом всех необходимых зазоров.
Выполняют точные замеры
Шаг 2. Нарезаем профильную трубу сечением 25х50 мм по размеру. На горизонтальных деталях оставляем «ушки», которые будут закрывать вертикальные стойки, чтобы в них не попадали осадки.
Нарезают трубы по размеру
Шаг 3. Выкладываем детали на ровной поверхности под прямым углом друг к другу и прихватываем стыки сваркой с одной стороны.
Заготовки располагают под прямым углом друг к другу
Шаг 4. Убеждаемся в том, что все элементы каркаса находятся в одной плоскости, при необходимости устраняем «винт».
Перед свариванием деталей нужно убедиться в ровности стыков
Шаг 5. Переворачиваем каркас и свариваем все стыки на чистовую.
Выполняют сварку узлов
Шаг 6. Вырезаем из такой же трубы горизонтальную перемычку, измерив расстояние между внутренними гранями вертикальных стоек.
Усиливают каркаса горизонтальной перемычкой
Шаг 7. Устанавливаем перемычку посередине конструкции и привариваем её. Вместо горизонтальной перемычки можно приварить диагональную укосину.
Приваривают перемычку
Шаг 8. Шлифуем места сварки.
Сварочные швы шлифуют болгаркой
Шаг 9. Привариваем к одной из стоек половинки петлей без штыря отверстием вниз.
К раме приваривают половинки петель
Шаг 10. Устанавливаем каркас между столбами и фиксируем в нужном положении, обязательно выровняв по вертикали. Отмечаем положение ответных частей петель на опорном столбе и привариваем их.
Приваривают вторую часть петель к опорному столбу
Шаг 11. Привариваем ко второму столбу уголок в качестве притвора.
На втором столбе должен крепиться ограничитель для калитки
Шаг 12. Обшиваем каркас профлистом.
Готовую раму обшивают профнастилом под цвет забора
Далее можно приварить замок или задвижку, и калитка готова.
Петли для металлических калиток
В зависимости от сечения трубы каркаса и вида облицовочного материала, металлическая калитка весит не менее 20 кг, а чаще гораздо больше. Поэтому для её установки необходимо использовать гаражные петли с шариком или опорным подшипником.
Такие петли лучше всего подходят для металлической рамы калитки
Их размер и количество подбираются по нагрузке с приличным запасом на случай ветровых воздействий. Тяжелые створки лучше вешать на три петли.
Приведенные в статье примеры изготовления калиток можно использовать лишь как шаблон для создания моделей собственного сочинения. Например, облицевать деревянный Х-образный каркас не одинаковыми штакетинами, а элементами разной ширины или высоты. Или нашить на металлическую раму доски и украсить полотно кованым декором.
Фото красивых калиток
Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка — материал для эксклюзивного дизайна. Для любимцев
Для домов в современном стиле калитки нужны соответственные
Из самых разных материалов… даже из сучков
Древесина и кованные элементы — беспроигрышная комбинация
Главный компонент — фантазия
Трафарет изменяет даже самый простой забор
Сделать пару вырезов в досках… оригинальная деревянная калитка готова!
В гости к сказкам
Велосипед, колеса, лопата — все материалы для изготовления калиток
К забору из евроштакетника
Небольшой фрагмент — кот из фанеры…
Оригинальный дизайн… со стороны двора
Даже калитка из профнастила может быть оригинальной
Кованные ворота и калитка своими руками
Ажурные калитки и въездные ворота с элементами ковки смотрятся дорого, элегантно и выполняют свое предназначение – защиту подворья. Но такие ограды не пользуются спросом из-за дороговизны покупки и монтажа конструкции. Если хочется удивить соседей и получить декоративное и функциональное ограждение, необязательно тратиться на готовое изделие и привлекать к установке специалистов – кованые ворота можно сделать своими руками.
Началу основных работ предшествует этап подготовки. При наличии опыта в ковке и творческих способностей необходимо обзавестись инструментами по обработке металла, сделать предварительные наброски и разобраться в чертежах, которые приглянулись в строительном журнале или на тематическом сайте.
Для проведения кузнечных работ потребуется соответствующий инструментарий и разное оборудование, например:
тиски и молотки разного формата;
клещи для горячих элементов;
станок для работы с фигурами;
прошивни для изготовления отверстий.
Самостоятельное изготовление кованых ворот невозможно провести без открытого источника высокотемпературного огня. Поэтому хозяин должен позаботиться о его организации.
Листовой металл для будущих ворот рекомендуется брать с толщиной в 1 мм. Оптимальное сечение 4-гранника – 12 – 14 мм. Материал меньших размеров плохо смотрится на готовых воротах, а большее сечение создает трудности в обработке и требует привлечения спецоборудования. Для изготовления пики понадобится металлический лист толщиной 5 мм и профтруба.
Рассчитать количество материала на пики можно так. Сложив количество всех элементов, добавьте к ним 30 %. Результат – это и есть необходимое количество листового металла.
Решаясь на обустройство кованых ворот своими руками, нелишне изучить комплектацию входной группы. Состоит она из нескольких деталей:
Каркас – база всей конструкции, ответственная за форму и жесткость.
Установочная часть – набор металлических элементов, закрепляющих опорные столбы и калитку.
Навесы – связующее звено дверей и установочного профиля.
Узоры – декоративные элементы ковки, поддерживающие жесткость ограждения.
Замок/ защёлка – деталь, предотвращающая открытие ворот со стороны улицы.
Для предупреждения вибрации конструкцию следует помещать на прочные столбы.
Калитка из металла: изготовление своими руками и фото
Многие владельцы загородных домов предпочитают делать калитку отдельно от ворот. Причем соорудить ее можно самостоятельно из разных материлов, но чаще всего используют дерево или металл. Такое изделие украсит любой участок, но, прежде чем приступить к его сооружению, нужно подобрать место установки. Еще необходимо снять размеры и составить схему.
Поиск места установки
Калитку следует устанавливать так, чтобы остался свободный проход к дому. Вдобавок не должно быть рядом с ней никаких ям, иначе в углублениях все время будет скапливаться грязь и вода.
Делать можно своими руками несколько калиток, например, одна будет входной, а другая — тыловой для сокращения преодолеваемых расстояний. Причем дополнительные дверь можно соорудить из дерева.
Конструктивные особенности калитки
Чтобы сделать металлические калитки своими руками понадобятся следующие элементы:
- Каркас, служащий основанием двери в заборе,
- Обшивка,
- Навесы для фиксации изделия,
- Защелки.
Особое внимание следует уделить обшивки, поскольку для сооружения металлической калитки можно использовать разнообразные материалы: профилированный лист, оцинковку, сетку-рабицу или арматуру. При выборе обшивки, лучше сначала посмотреть фото, как будет выглядеть с ней изделие, благо их сегодня много в Интернете
Монтаж боковых столбиков
Калитку из металла крепят на столбики, которые углубляют в землю на один метр, чтобы не допустить провисания изделия под собственным весом. Затем делается разметка и отмечается место монтажа.
С помощью болгарки от заготовки нужно отрезать длину столба, прибавляя к ней один метр. Потом осуществляется обработка поверхности: убираются следы ржавчины антикоррозийной жидкостью и болгаркой. Когда все подсохнет, возникнет белый налет, который тоже следует удалить ветошью.
Дальше ручным буром на местах разметки делаются отверстия в грунте, диаметром больше, чем у трубы на 10 см. Если такого инструмента нет, то можно их выкопать.
Для заливки отверстий понадобится жидкий раствор. Чтобы его приготовить, необходимо цемент перемешать с песком в соотношении примерно 1:3. Должна получиться однородная смесь. В нее добавляют немного воды, и доводят массу до жидкого состояния.
Следующим шагом станет установка столбов. В пробуренные ямки надо засыпать щебень или любые камни — все утрамбовать. Затем выполняется заливка опор, но внимательно отнеситесь к их выставлению. Перпендикулярность установки следует проверять отвесом.
Создание каркаса калитки своими руками
Для изготовления каркаса, как правило, применяют металлический уголок. Он придает изделию долговечность и прочность. Перед тем как перейти к сооружению двери в заборе, нужно заранее определиться с ее размерами. Кстати, низ калитки должен находиться немного выше, нежели ее столбы, как это выглядит можно посмотреть фото.
Основой каркаса станут несколько металлических профилей, один из которых будет дополнительным. Длина последнего изделия должна быть аналогична ширине металла. Этот профиль создаст дополнительную жесткость, так как будет размещен по центру. Такой каркас прослужит много лет.
Обшивка изделия
Для подобных целей подойдет любой подходящий материал. Кроме этого, дверь в заборе можно сделать открытой с узором из гнутой арматуры. Но, если делают глухую калитку, то используют:
- Обрезную доску. Она прекрасно будет сочетаться с уголковой основой. Фиксируют доски к дополнительному профилю и каркасу шурупами.
- Заборную сетку-рабицу. Чаще всего из нее сооружают дачные вороты. Крепят ее концами проволоки или саморезами с широкой шляпкой.
- Цельный лист металла. Его вырезают по размеру каркаса, накладывают и крепят сваркой. Желательно еще использовать для фиксации заклепки. Не нужно применять слишком толстые листы — 2—3 мм будет достаточно.
Как сделать калитку из профилированной трубы и профнастила своими руками
Изготовление каркаса (рамы)
Каркас сваривается при помощи инверторного сварочного аппарата, в качестве материала изготовления используется профильная труба 40х20х3 мм. Необходимо изготовить 2 поперечины 108 см (для установки между столбами), 2 стойки — высотой 185 см.
В деле монтажа и установки калиточной двери проявление фантазии и творческий подход очень приветствуются.
Поперечины не привариваются а «прихватываются» к пластинам, они держатся на двух точках сварки на место монтажа. В проеме должны получится две горизонтальные перемычки. На следующем этапе к поперечинам необходимо приварить вертикальные стойки, угол соединения должен составлять 90 градусов. При монтаже при необходимости проводится корректировка. Шов должен быть достаточно прочным, его следует приварить по периметру трубы со всех сторон. НА финальном этапе следует проверить все углы, они должны быть идеально ровными, что поможет избежать перекосов.
Устанавливаем петли
Обычные металлические петли для распашных ворот продаются на рынке или в магазинах стройматериалов. Они монтируются вертикально на одной оси сваркой. Сначала необходимо приварить нижнюю петлю, вторая монтируется после тщательной проверки. После этого необходимо убрать удерживающие калитку «прихватки». Конструкция свободно открывается и закрывается. На следующем этапе привариваются укосины. Для этого рекомендуется отрезать одинаковые части трубы, приложить их к месту монтажа, отметить мелом. Отрезать болгаркой, проверить, доработать при необходимости, приварить укосину.
Место для калитки необходимо выбрать таким образом, чтобы подходы к ней были удобными изнутри и снаружи.
Закрыть сваркой открытые срезы труб, что поможет предотвратить попадание снега и дождя внутрь них. В этих целях могут использоваться также силиконовые крышки.
Завершающие этапы монтажа
На финальном этапе конструкцию необходимо отшлифовать, прогрунтовать, покрасить, закрепить заполнение, зачистить места сварки, убрать ржавчину.
В последнюю очередь придаем калитке опрятный внешний вид.
Полезные рекомендации по изготовлению калитки от специалистов
Рекомендации:
- при превышении калитки высоты 2 м рекомендована установка дополнительной перекладины и вставки, это позволит снизить нагрузку на опорные столбы;
- в качестве опорных столбов могут применяться каменные, бетонные, кирпичные конструкции;
- после заливки столбов бетоном следует оставить неделю на его высыхание;
- оптимальное расстояние между землей и нижней частью калитки должно составлять 10 см;
- диагональные детали на каркасе помогут повысить прочность конструкции.
В настоящее время часто выбирают калитки, которые хорошо смотрятся с современным дизайном.
