Как правильно класть брус на фундамент: способы крепления и варианты стыковки

Установка лаг на бетонное основание: крепить или нет?

Обычно лаги кладут на бетонную основу для дальнейшего настила фанеры или досок. В зависимости от ситуации и конструкции, которая в будущем будет собираться, брус может требовать жесткого крепления либо же предполагать отсутствие жесткой связи. Тут многое зависит также от того, что расположено под бетонным основанием.

Если снизу есть соседи, лучше исключить жесткий крепеж, так как это негативно скажется на звукоизоляции. В многоэтажных домах под лаги монтируют виброгасящие прокладки из резины, которые выравнивают пол и позволяют установить лаги на определенном уровне. Такие же прокладки монтируются между стенами и торцами бруса. Так удастся добиться максимальной звукоизоляции, и соседи не будут жаловаться на громкий топот.

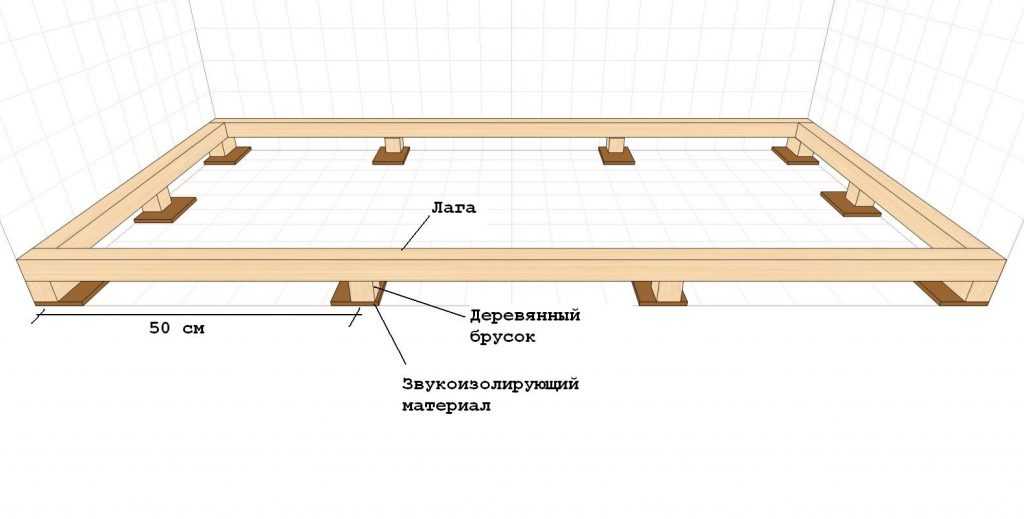

При отсутствии жесткого крепления лаг все равно пол будет надежным – вполне достаточно фиксации резиновыми прокладками. Да и уложенный сверху материал (фанера, доски, ОСБ и любые другие листы) качественно стянет конструкцию. Дополнительную жесткость обеспечит установка мебели.

Такая конструкция прослужить сможет так же долго, как и закрепленный брус, но при условии, что материал укладывался сухим и сушился в камере (брус в эксплуатации не поведет). В противном случае лаги может повести и брус начнет подниматься, подрывая слой.

При желании исключить такой риск можно крепление деревянного бруса сделать составным – взять 2-3 доски, которые дадут в сумме нужное сечение, объединить их в брус саморезами или гвоздями, забитыми в шахматном порядке с двух сторон. Выкладывая доски, следят за тем, чтобы годовые кольца дерева были направлены одно к другому. Сращенный брус не поведет точно, да и экономия получится заметной – три доски по 5х2.5 сантиметра обойдутся дешевле бруса 5-7.5 сантиметра сечением.

Обязательно крепить брус к бетонной стене нужно в частном доме, где пол выполнен в виде бетонной стяжки. Если это стяжка черновая, то она призвана отсечь грунтовые воды. Если же их уровень нормальный, стяжку по грунту в качестве основания для лаг не делают – в таком случае проще сложить столбики из кирпича или камня и опереть на них лаги.

Крепить лаги к бетонному полу можно жителям первых этажей – в их случае добиваться высокого уровня звукоизоляции не обязательно, тут основными выступают задачи утепления и гидроизоляции. Кроме того, обязательно крепят брус к стенам (где он выступает в качестве обрешетки для монтажа различных материалов), к потолку. В этих случаях исключений нет и тут задача состоит в выборе оптимального метода крепежа, правильного выполнения всех работ.

https://youtube.com/watch?v=0PnvRtegqBg

Преимущества конструкции

Пример устройства утеплённого междуэтажного перекрытия деревянного дома

Почему устройство чернового пола с балками так популярно? Несмотря на то, что сам процесс крепления деревянных обрешеток для основания весьма непрост, он все-таки пользуется спросом. Почему? Основание из балок обеспечивает полу следующие технические преимущества:

  • Улучшает показатели тепло- и звукоизоляции;
  • Предоставляет более равномерное распределение нагрузки на перекрытие, что обеспечивает длительный период службы чернового пола;
  • Брус не содержит в себе синтетических веществ и потому может использоваться для обустройства пола в жилых помещениях;
  • При обустройстве не первого этажа многоэтажки для отделки напольного основания целесообразнее использовать деревянные элеметы, которые не создают большой статической нагрузки на междуэтажные перекрытия;
  • Между обвязкой и балками можно образовать воздушный зазор, который создаст оптимальные условия для вентиляции подполья;
  • С помощью деревянного бруса можно не только обустроить теплый пол, но и выровнять его при необходимости.

Технология крепления бруса к основанию

В наши дни существует несколько методов установки деревянного бруса, но крепление бруса к фундаменту анкерными болтами остается самым распространенным и надежным методом. В этом случае деревянные элементы укладывают на ростверк, который заблаговременно был обложен рубероидными листами. Их нельзя долгое время оставлять открытыми, поскольку рубероид имеет довольно хрупкую структуру, нарушить которую может даже слабое механическое воздействие. Укладка бруса должна происходить строго горизонтально, поэтому следует регулярно проверять его строительным уровнем. В случае возникновения неровностей более одного сантиметра нужно исправить их цементным раствором, все остальные дефекты вполне допустимы. Нижние брусья крепятся друг с другом посредством выборки в углах основания. Предпочтительно использовать выборку в лапу или же в полдерева.

Брус устанавливается на основание будущей постройки посредством гаек и анкерных шпилек, которые следует заранее установить в основании здания. Специалисты рекомендуют устанавливать широкие шайбы для контргаек – таким образом можно значительно увеличить площадь контакта материала с крепежной деталью, благодаря чему прочность всей конструкции увеличивается. Если планируется строительство довольно коротких стен, то можно использовать по три крепежных элемента на один брус. Посредством строительного уровня следует регулярно проверять все диагонали, а также углы основания.

Когда крепление обвязочного бруса к фундаменту завершено, следует заняться установкой основной несущей конструкции.

Важно знать! Работы с влажным материалом недопустимы. Следует дождаться высыхания бруса перед началом работ.

Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность

Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала

Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность. Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала.

После подготовительных работ можно начинать монтаж. Установка бруса на основание здания происходит параллельно с врезанием анкерных болтов в специальные отверстия, которые просверлены в материале. Диаметр данных отверстий должен превышать диаметр крепежных деталей как минимум на два миллиметра. После того, как брус установлен на основание возводящейся постройки, следует начинать установку вертикальных элементов, которые впоследствии станут каркасом.

Для предотвращения возможной деформации материала следует его тщательно просушить. Диагональное укрепление несущей конструкции значительно увеличит ее прочность, а также повысит срок эксплуатации. Для этого используют специальные раскосы.

Строительство дома из дерева – довольно дорогое удовольствие, но с помощью некоторых хитростей можно значительно снизить стоимость. Одной из таких хитростей является повторное использование отработанных материалов. К примеру, материал, который применялся для начальной фиксации несущей конструкции, можно демонтировать и распилить на фрагменты, которые смогут исполнять роль постоянных укосин. Временные распорки легко можно изготовить из деревянных частей опалубки. Если повторное применение деревянных изделий запланировать до начала строительства и внести его в смету, то можно сэкономить значительные денежные средства.

Важно знать! Материал должен храниться в помещении с низкой влажностью, также не стоит допускать даже незначительных загрязнений древесины. Не следует сжигать отходы пиломатериалов, которые были обработаны антисептическими составами, поскольку такой дым оказывает вред здоровью человека

Как правильно закладывать фундамент для сруба из бруса

Принципы устройства ленточного фундамента

Рисунок 2. Схема обустройства фундамента вентиляцией.

Первым шагом, с которого начинается строительство бруса, является закладка фундамента. Перед выполнением работ проводится анализ почвы на строительном участке, который сводится к геологическим исследованиям, связанным с поиском уровня залегания грунтовых вод и определением грунтового состава.

Для каждого типа местности с определенным грунтовым составом предусматриваются специальные виды фундаментов, которые будут служить десятилетиями, а наличие грунтовых вод не будет оказывать на них разрушительного влияния. Перед началом закладки фундамента под сруб необходимо прорыть траншею под будущее строение. Это связано со снятием плодородного слоя почв. Сначала в траншею заливают песок, который уплотняется путем заливки его водой. После этого в траншею засыпают камень, чтобы начать осуществлять армирование фундамента.

Армировать с помощью арматурных стержней можно как в верхней части фундамента, так и в нижней. Это позволит придать наивысшую прочность всей будущей конструкции сруба. Армирование проводят с использованием бетона, если его сделать своими руками в бетономешалке, то это будет не так дорого стоить, как если покупать готовый бетон в строительном магазине. Доставка бетона осуществляется таким видом транспорта, как грузовик-миксер, а заехать он может только на участки с наибольшей площадью, иначе бетон придется выгружать другим способом.

Наилучшим из вариантов будет использование бетономешалки, установленной на участке. Это позволит самостоятельно приготовить бетонный раствор для армирования фундамента, но качество состава не будет столь высоким, как у готового бетона. На дно траншеи с песком и камнями укладывают арматуру, а затем заливают это пространство бетоном. Вся лента фундамента, если он ленточный, заливается бетоном до уровня земли. Фундамент можно устроить и с использованием опалубки, а также подойдет столбчатый вид фундамента при определенном составе грунта.

Рисунок 3. Схема арматурного каркаса для фундамента.

Используя бетономешалку, ее не следует закрывать в том месте, где находится ее двигатель, так как для его охлаждения после и во время работы требуется постоянно циркулирующий воздух. До начала возведения сруба из бруса после полного устройства фундамента должно пройти от недели до месяца, чтобы конструкция полностью выстоялась.

Для определенного вида почв, например, болотистых, потребуется изготовить пространственный каркас. Только после этого создают опалубку и заливают в нее раствор бетона. Если фундамент укладывается в теплую погоду, то его поверхность обязательно следует выложить опилками или другим материалом, например, мхом, рубероидом. Можно просто залить его поверхность водой. Толщина досок для опалубки должна составлять около 40 мм. Следует выбрать щиты для опалубки необходимой высоты и длины.

Устройство цоколя фундамента

За начальный размер щитов обычно принимается расстояние между осевыми линиями цоколя. Сборка щитов осуществляется прямо на земле с использованием специальных подкладок. Схема сборки щитов для цоколя показана на рис. 1. Щиты гладкой стороной должны быть обращены внутрь цоколя.

В цоколе фундамента должны быть предусмотрены специальные окна для вентиляции, которые находятся от поверхности земли на расстоянии 15-20 см. Их располагают на противоположных сторонах конструкции цоколя каждое напротив другого. Для их создания можно воспользоваться асбестоцементными трубами, прилегающими торцами к щитам, как показано на рис. 2. Такое положение труб позволит не залить вентиляционные отверстия бетонным раствором.

Рисунок 4. Способы соединения бруса.

Арматурный каркас цоколя располагают в верхней части, это показано на рис. 3, после этого производят заливку бетонной стяжки. Арматурные прутья следует укладывать способом внахлест, обвязывая их с помощью проволоки.

Данным способом можно получить жесткую конструкцию, крепко соединяющуюся с фундаментом будущего строения. Начиная делать заливку бетонного раствора в опалубку, на щитах следует обозначить линию заливки сверху. Когда цоколь сруба готов, начинают делать укладку первого венца.

Для правильной укладки верхней обвязки на цоколь выстилается рубероид в два слоя с учетом всего периметра конструкции. Для этого полоса рубероида перегибается вдоль, а затем укладывается на цоколь. Чтобы сделать обвязку, пользуются ровными брусьями, на которых нет трещин, различных перескоков, гнили.

Жесткое крепление бруса к фундаменту

Крепление первого бруса к фундаменту происходит с помощью анкерных болтов и только после полного затвердевания фундамента.

Для проведения жесткого крепления бруса к таким распространенным видам фундаментов, как плитный или ленточный, необходимо провести ряд подготовительных мероприятий. Их можно осуществить еще на стадии возведения основания или сразу после окончания заливки или установки. Заключаются они прежде всего в том, что еще на этапе заливки бетона в ростверк основания (бетонной ленты или плиты) внедряют специальные фундаментные болты шпильками вверх. Именно к этим шпилькам и будет крепиться брус будущей конструкции. Сам процесс крепежа будет заключаться в насаживании бруса заранее подготовленным отверстием на шпильку и прикручивании его с помощью контргайки. Плотно скрученная пара шпилька-контргайка надежно прикрепляет брус к поверхности ростверка.

Рассмотрим процесс на примере плитного фундамента подробней и по этапам:

Виды соединения бруса.

  1. Итак, после окончания заливки фундамента в сырую массу бетона погружают те самые фундаментные болты шпильками вверх, а основаниями вниз (они могут быть конической формы или просто изогнуты). Расстояние между болтами должно составлять не менее полуметра, а каждый отдельный деревянный элемент должен быть скреплен не менее чем двумя точками фиксации.
  2. Следующим шагом подготавливают брус. Подготовка заключается в просверливании отверстий для фундаментных болтов. Тут нужно быть внимательным при измерении.
  3. Если вы еще не проверили ровность ростверка, то самое время это сделать. Необходимо проверить горизонталь и устранить все возможные дефекты – углубления залить раствором, выпуклости стесать. Крепить брус можно только к ровной поверхности бетона.
  4. На четвертом этапе необходимо уложить гидроизоляцию, в большинстве случаев это простой рубероид. Укладывать брус непосредственно на бетон нельзя.
  5. Затем на рубероид укладываются подготовленные деревянные конструкции. Брусья должны лечь так, чтобы в просверленные отверстия вошли все шпильки от болтов.
  6. Как соединять углы – решать вам. Можно соединять в лапу или в чашу. Если вы хотите придать большую надежность соединению, то воспользуйтесь металлическими уголками для скрепления брусьев, которые крепятся к ним с помощью саморезов.
  7. На последнем этапе начинаем скручивать конструкцию с помощью контргаек, подложив под них предварительно шайбы. Для того чтобы избежать перекоса конструкции, гайки закручивают понемногу и параллельно. То есть делаем несколько оборотов одной гайки, после переходим ко второй и совершаем и там столько же оборотов.

Этот процесс описан для плитного основания. Чтобы крепить брус к ленточному фундаменту, необходимо проделать все те же операции, кроме установки фундаментных болтов.

Материалы и инструменты

Работа по укладке пола на лагах не требует наличия специализированного оборудования и инструментов. Приготовить потребуется:

  1. Перфораторную дрель.
  2. Отвертки или шуруповерт, молоток.
  3. Измерительные инструменты – рулетку, уровень, карандаш.
  4. Крепежи, в зависимости от способа крепления.
  5. Обработку древесины в ходе работ производят при помощи рубанка, ножовки или циркулярной пилы.

Потребуется приобрести гидроизоляционный материал с учетом выполнения нахлеста на стены по периметру помещения не ниже чем на 15 – 20 см.

Инструменты для укладки лаг

Существует ряд рекомендаций относительно приобретения самих лаг:

  1. Не стоит принимать близко к сердцу уверения продавцов пиломатериалов о том, что чем дороже и выше сорт древесины, тем надежнее и долговечнее будут лаги, из нее изготовленные. Для устройства настила можно вполне обойтись елью, пихтой или сосной.
  2. Можно смело приобретать древесину сорта В и ВС с условием, что ее влажность не превышает 18%. На внешние незначительные дефекты и оттенок материала можно не обращать внимания.
  3. Главное условие – отсутствие на поверхности древесины следов жизнедеятельности насекомых-вредителей (короед) и плесени – даже минимальное ее количество должно быть сигналом к отказу от приобретения древесины из этой партии.
  4. Выбор сечения бруса происходит в соответствии с выбранной толщиной настила и предстоящими нагрузками.

Лага половая

Как крепить брус к фундаменту

Существует несколько типов основания, вследствие этого крепление к каждому из них отличается.

Крепление к плитному фундаменту

Если у вашего дома фундамент плитного типа, то для того, чтобы применить к нему жесткий метод крепления, необходимо подготовиться. Лучше делать это одновременно с заливкой фундамента или его сборкой.

В основании плит высверливают отверстия, в которые затем вставляют болты для фундамента, на них же будет крепиться брус.

Они выполняют функцию фиксатора, прижимая дерево к фундаменту.

Болты вставляются в верхний слой фундамента на расстоянии полуметра друг от друга. Каждый брус фиксируется при помощи двух болтов. Пока основание застывает, в брусе высверливаются отверстия, в которые будут вставляться шпильки от болтов для фундамента.

После завершения всех подготовительных действий необходимо проверить плоскость верхней части основания.

Если имеются неровности или впадины, их следует удалить или нарастить. Когда основание готово, его покрывают слоем гидроизоляции. Чаще всего для этой цели служит рубероид. Поверх гидроизоляции на шпильки крепятся балки. По окончании шпильки затягиваются контргайками. Это следует делать аккуратно, лучше всего использовать параллельную схему.

Крепление бруса к ленточному фундаменту

Его выполняют по той же технологии, что и в случае с плитным фундаментом. Единственное отличие — это отсутствие необходимости вкручивать болты в верхний слой основания. Каркас будущего здания необходимо собрать заранее.

Крепление бруса к фундаменту свайного типа

Применяя жесткий метод фиксации, необходимо соблюдать следующую технологию процесса:

  • на сваях, сбоку которых имеются отверстия под шпильки, вставляют оголовки П-образного типа;

  • далее в отверстие оголовка кладется балка, ее фиксируют при помощи шпильки;
  • перед этим из квадратного бруса нарезаются заготовки;
  • затем оголовки следует вмонтировать в сваю, выглядит это следующим образом: сначала на сваи кладется брус, под который подтыкают скобы углового типа, их приваривают к сваям;
  • далее брус убирают, а на скобы приваривают оставшиеся оголовки- чтобы дерево и металл не соприкасались, на оголовки накладывается рубероид- когда первый этап работ завершен, балки основания вставляют в скобы, их закрепляют винтами, благодаря этому методу здание собирается в несколько раз быстрее, ведь в процессе крепления используется нижний ярус дома.

Если не использовать фиксацию, балки необходимо смонтировать к оголовку, имеющему Т-образную форму.

После завершения работ по прикреплению бруса к основанию дома можно продолжать строительство стен. Следует помнить о том, что перед тем, как применять этот материал, его следует подвергнуть сушке. Это позволит избежать деформации каркаса здания в последующем. Когда брус окончательно просохнет, его обрабатывают химическим составом с антисептиком.

Как произвести работы по обвязке фундамента строительного объекта брусом?

Этот метод можно применить ко всем разновидностям основания. Если вы остановили свой выбор на фундаменте свайного типа, обвязка необходима. С ее помощью происходит равномерное распределение нагрузки от всего здания по всему периметру фундамента, что позволит увеличить срок его службы.

Обвязку начинают после того, как все полости заполнены раствором, а оголовки еще не были установлены. Это делается с тем расчетом, чтобы избежать изменений в уровне свай из-за происходящих внутри почвы процессов.

Что представляет собой процесс обвязки фундаментных свай брусом?

При помощи строительного уровня измеряется точность и равномерность установленных свай. Если имеют место неточности, их следует устранить незамедлительно. По углам устанавливают шпильки, которые заполнены раствором.

По углам устанавливают уголки, выполненные из алюминия. Для того чтобы состыковать брусья между собой, их подпиливают сверху и снизу, а потом складывают вместе под углом в 90°. Стыки обматывают джутом.

После того как нижнюю часть уже обвязали, переходят к верхней. Как правило, завершающий этап выполняется гораздо быстрее. Его можно выполнить самостоятельно.

Какие инструменты и материалы потребуются

В первую очередь для укладки лаг потребуется измерительный инструмент. Для небольшого по площади бетонного пола можно обойтись комплектом малярных шнуров и строительным пузырьковым уровнем. Для крепления лаг на полах в современных квартирах нужно будет использовать лазерный уровень, при длине комнаты более 6 м точности шнура уже не хватает.

Потребуются пузырьковый и лазерный уровни

Кроме того потребуется хороший перфоратор, ножовка по дереву, столярный уголок, комплект сверл обычных и с твердосплавной напайкой, биты для вворачивания саморезов либо ключ для анкерного крепления.

Для лаг применяют сосновый брус 70х90 мм, обычно берут с запасом. Из остатков можно вырезать поперечные вставки в наиболее нагруженных участках крепления. Потребуется кровельная толь или рубероид, кривой нож для его раскройки.

Ширина шага и размер лаг для бетонного пола

Параметры лаговых балок и расстояние между ними выбирается исходя из толщины деревянного пола и укладываемого на лаги материала. По нормам один квадратный метр дощатого пола должен выдерживать статическую нагрузку не менее 300 кг, поэтому расстояние между лагами уменьшают до 30 см для тонкой дюймов доски и увеличивают до 100 см для двухдюймовых половиц. Соответственно ширина лаг может колебаться от 40 мм до 70 мм.

Если пол делается фанерным, то выбор точек крепления и расстояние между лагами выполняется по ниже приведенной схеме.

Что подложить под лаги на бетонный пол

Несущие лаговые балки при любом способе крепления нужно обязательно изолировать от бетона. Обычно используется мастика или чаще куски рубероида с счищенной гравийной присыпкой. В результате удается на порядком снизить уровень вибраций и шума, передающийся по деталям и элементам крепления.

В частных домах бетонный пол под лагами закрывают пароизоляционной мембраной или пленкой. Понятно, то в месте установки уголков или анкерных болтов изолирующий материал проклеивают скотчем.

На каменных и деревянных опорах можно использовать обмазочную мастичную изоляцию, она и лаги защитит от влаги, и уменьшит риск появления скрипа.

Укладка первого венца

Технология монтажа нижнего ряда брусового дома предполагает определенную последовательность работ. Во-первых, на фундамент поверх гидроизоляционного слоя с шагом 25-30см укладываются пропитанные антисептиком рейки толщиной 10-15мм. Зазор в дальнейшем заполняется монтажной пеной. Далее на них монтируют первый венец брусового дома. На последнем этапе производится проверка горизонтальности уложенного бруса с помощью строительного или лазерного уровня. При необходимости пространственное положение венца корректируется до получения требуемых результатов.

Класть первый ряд бруса следует с учетом правильности оформления углов. Одна сторона должна быть строго перпендикулярна другой, за исключением проектов, предусматривающих сложную форму дома в плане. После монтажа нижнего венца на фундамент проверяется еще и соответствие размеров диагоналей между противоположными углами. Если строение прямоугольное, то обе длины должны совпасть.
