Разновидности и пошаговая инструкция по укладке плит перекрытия на ленточный фундамент

Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно — в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.

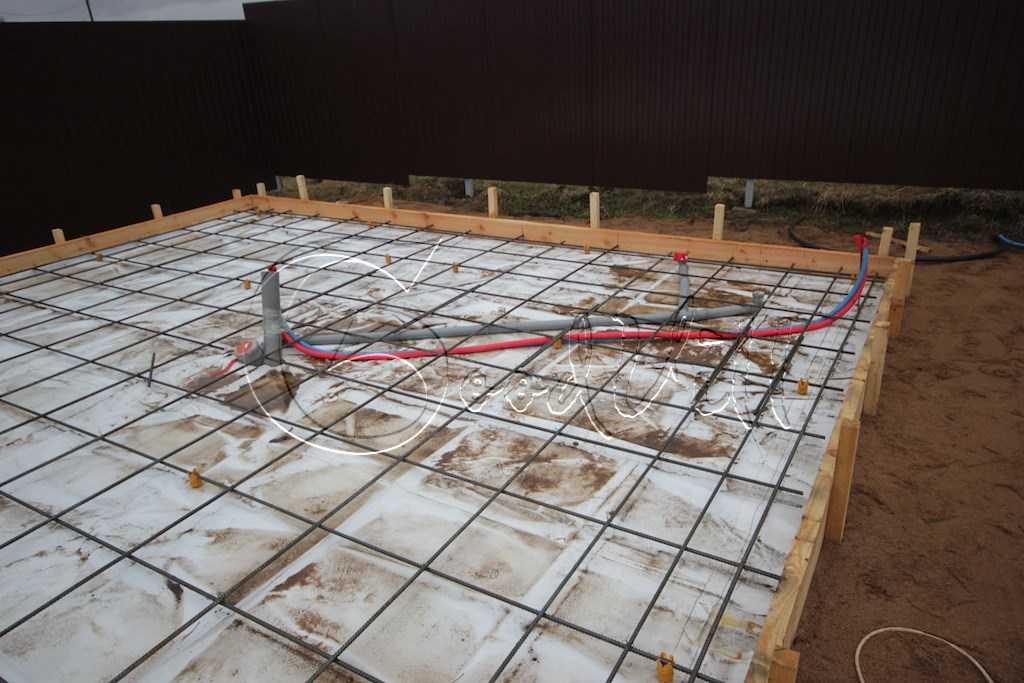

Схема расположения усилений фундаментаИсточник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

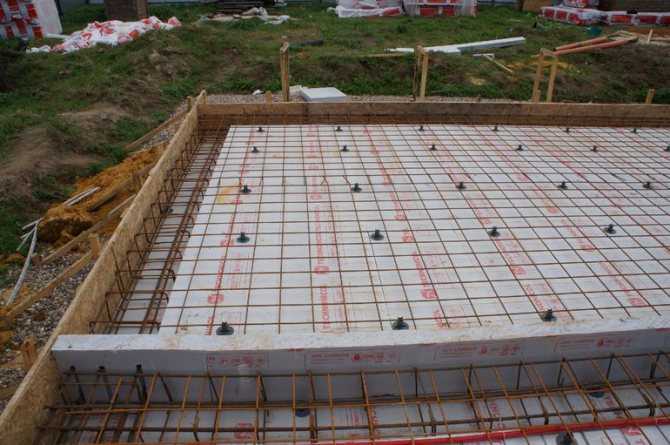

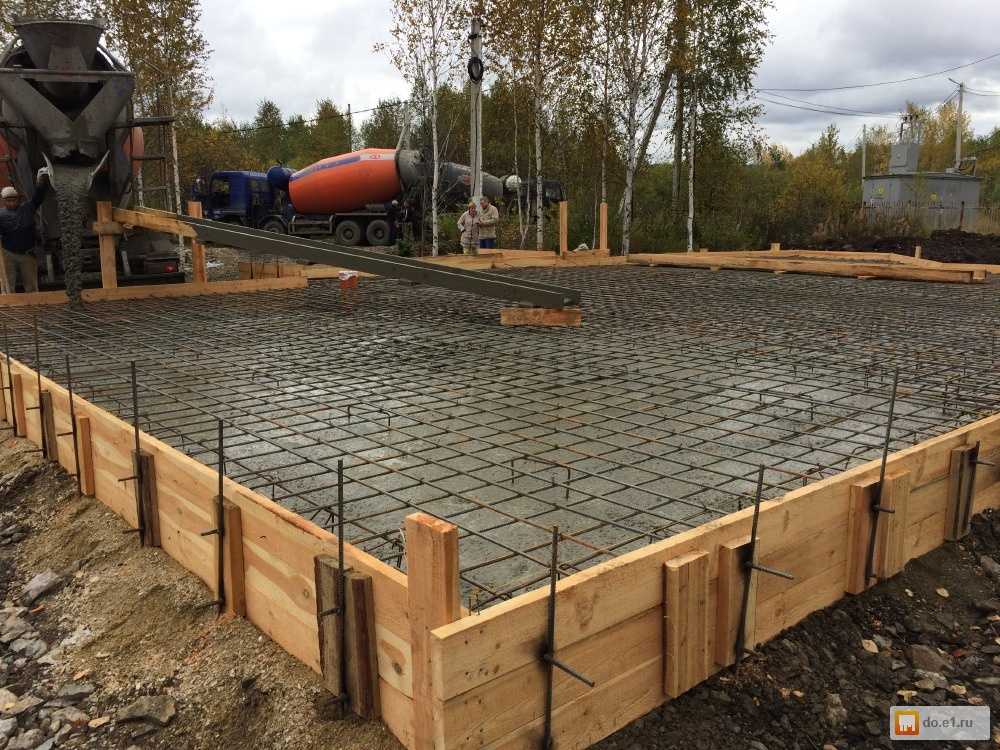

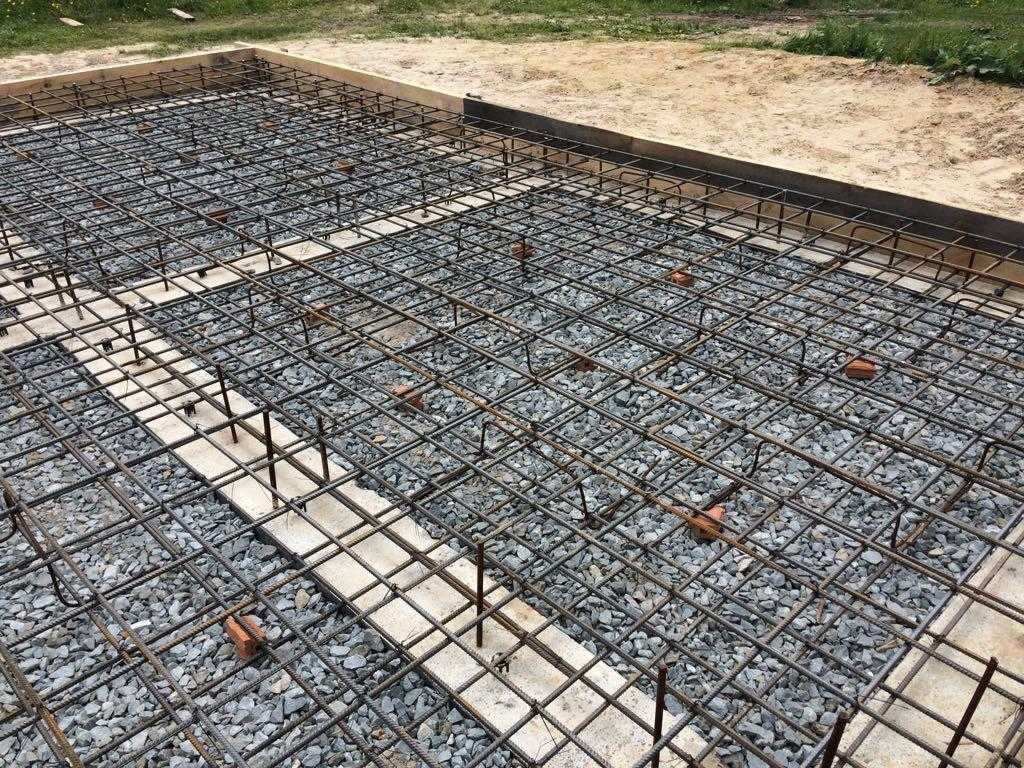

Армирование плиты фундамента по краям и укладка в два рядаИсточник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

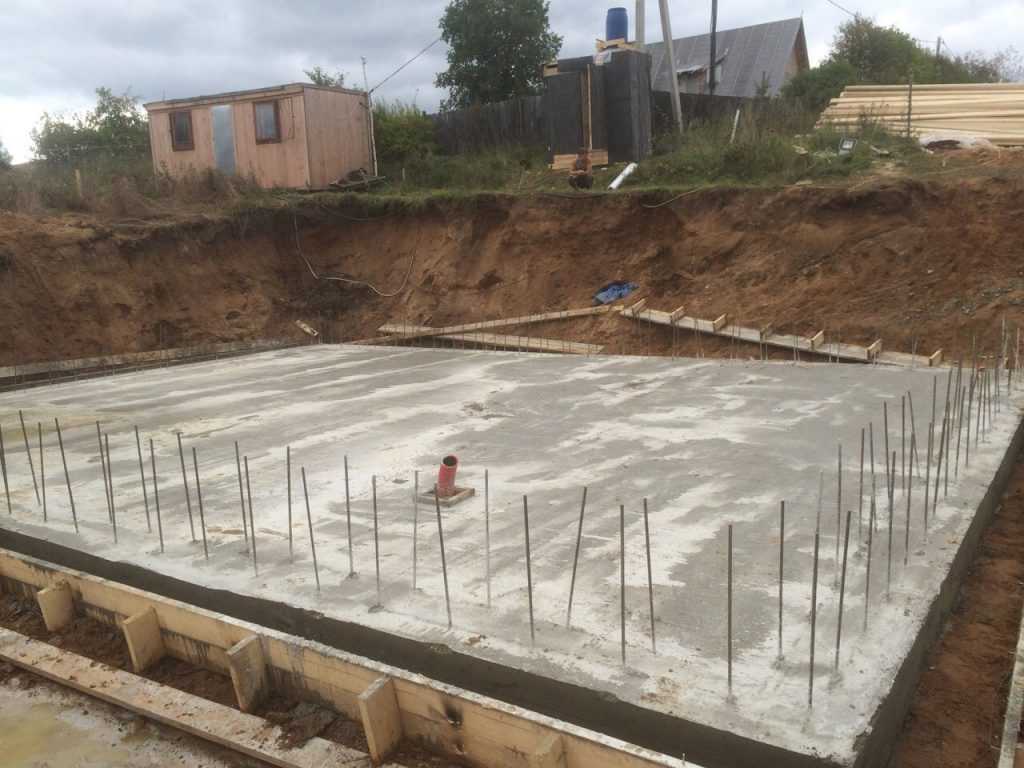

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основаниюИсточник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Определение размеров основания: пример

Вычисления включают в себя следующие шаги:

• подбор геометрических параметров;
• расчет бетона на фундамент;
• и расчет армирования ленточного фундамента.

Для расчета фундамента возьмем двухэтажный кирпичный дом с наружной стеной 510 мм, суммарная высота наружной стены —4,5 м. Внутренних стен нет. Он расположен в г.Москва, грунт на участке — среднезернистый песок (R = 5 кг/см2). Перекрытия (2 шт., над подвалом и над первым этажом) из плит ПК, перегородки гипсокартонные высотой 2,7 м и общей протяженностью 20 м.

Тип нагружения	Вычисления
Фундамент монолитный (предварительно шириной 0,6 м по периметру здания, равному 36 м)	36м*0,6м*2м*2500кг/м3*1,3 = 140400 кг
Стена из кирпича	6м*4,5м*4шт.*920 кг/м2*1,3 = 129168 кг
Гипсокартонные перегородки	20м*2,7м*30кг/м2*1,1 = 1782 кг
Перекрытия	2шт*6м*6м*625 кг/м2*1,2 = 54000 кг
Крыша	6м*6м*60кг/м2*1,05 = 2268 кг2268 кг/cos30° = 2607 кг
Полезное	2 перекрытия*36м2*150кг/м2*1,2 = 12960 кг
Снеговое	36м2*180кг/м2*1,4 = 9072 кг
Сумма	349 989 кг

В = Р/(L*R) = 349989кг/ (36000см*5кг/см2) = 1,94м. Конструкция рассчитана.

Рассчитанный размер ширины округляем до 2 м. Для ширины по всей высоте это много, достаточно будет 50 см под стены 51 см. Свес 1 см допускается (максимальный составляет 4 см в одну сторону). Ширина подошвы больше той, которая использована в расчете, но по всей высоте размер меньше первоначального. По этой причине нет необходимости переделывать вычисления с новой массой подземной конструкции.

Подсчет бетона

Перед покупкой смеси должна быть вычислена ее необходимая кубатура. Для этого потребуется просто найти объем ленты. К количеству бетона для ленточного фундамента рекомендуется прибавить запас в 5—7%.

Армирование

Арматура для ленточного фундамента нужна, чтобы скомпенсировать изгибающие воздействия. Какую арматуру использовать правильно для армирования? Здесь все зависит от высоты подземной части и ее длины. Чтобы понять, какая арматура нужна в качестве рабочей, делают простые вычисления. Расчет количества арматуры выполняется так, чтобы ее суммарное сечение составляло 0,1% от сечения бетонной конструкции. При этом есть минимальные конструктивные требования:

• Какая арматура нужна для конструкции с длиной стороны менее 3 м? Ответом будет сечение 10 мм.
• При длине стороны более 3 м потребуется 12-ти миллиметровая арматура для фундамента.

Армирование фундамента компенсирует изгибающие воздействия

Дальше требуется рассчитать количество для хомутов. Они соединяют рабочие детали каркаса между собой. Раскладка арматуры в ленточном фундаменте предполагает наличие вертикальных и горизонтальных хомутов. Их изготавливают из стержней диаметром 8 мм. Шаг назначают в пределах 20—30 см. В углах шаг уменьшают в два раза.

Вычисление количества арматуры для ленточного фундамента помогает сэкономить время и деньги. Зная точное количество арматуры для каждого диаметра и ее шаг можно легко выполнить усиление ленты и закупить материалы.

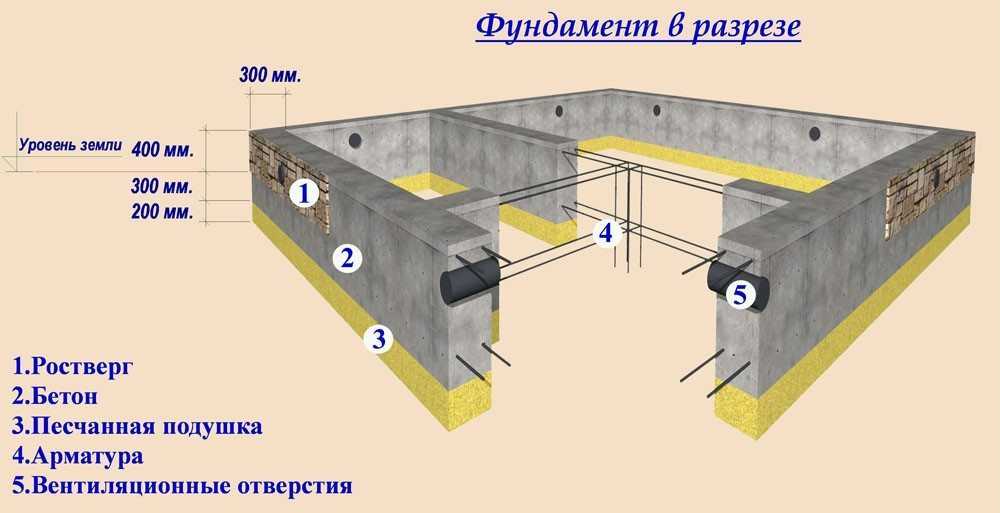

Схема с размерами ленточного основания

Теперь можно приступать к расчету необходимого для заливки фундамента бетона. Количество арматуры чаще всего не считают, так как ее пойдет минимум, учитывая массу бани. Поэтому принимают за единственно верный показатель − объем бетона. Для бани площадью 100 м 2, ширина бетонной ленты 0,4 м и глубина 0,6 м, необходимое количество бетона будет составлять 100 х 0,4 х 0,6=24 м 3. Это тот объем бетона, который нужно изначально подготовить, чтобы одновременно залить ленточный фундамент для бани.

Нередко используют несъемную опалубку, которая обеспечивает дополнительную несущую способность основанию и делает поверхность максимально гладкой. В этом случае, вертикальные прутья должны быть спрятаны в бетоне, интервал между поясами составляет 50−60 см. Все соединения следует делать только с помощью проволоки или зажимов, сварку лучше не использовать.

Рекомендуется делать расчеты ленточных оснований для любого здания, даже небольшого гаража или хозяйственной постройки. Так как только после правильного расчета нулевого уровня, выбора оптимальных строительных материалов и конструкций будет гарантия того, что сооружение прослужит максимально возможный срок.

Расчет материалов Вы так же можете произвести на нашем онлайн калькуляторе доступном в меню.

Что такое монолитная плита

Монолитный фундамент представляет собой сплошную железобетонную плиту, на которой строится дом. Она не создает значительной нагрузки на грунт, так как из-за большой площади удельное давление относительно невысокое.

Бетонная подушка вместе с домом свободно перемещается на поверхности грунта при его подвижках, жесткости плиты вполне хватает для обеспечения ровного и надежного основания постройки.

При строительстве выкапывают небольшой котлован — в большинстве случает просто удаляют верхний слой почвы. Затем создают слой песчаной засыпки, выравнивают и уплотняют ее, укладывают слой геотекстиля.

Поверх кладут утеплитель (в основном, специализированный пенополистирол), устанавливают опалубку и арматурный каркас. После этого заливают бетон и выдерживают плиту до набора технологической прочности.

В результате образуется прочное, утепленное основание, готовое к принятию нагрузок от постройки и устойчивое к воздействиям грунта.

Достоинства и недостатки

К достоинствам монолитного основания относят:

• Возможность строить дома на слабонесущих, пучинистых или обводненных грунтах.
• Высокая несущая способность плиты позволяет строить достаточно крупные и тяжелые здания.
• При правильном армировании плита способна противостоять всем воздействиям, которые могут возникать и исчезать внезапно. Все подвижки грунта воспринимаются достаточно легко, плита «плавает» на поверхности почвы словно плот.
• Конструкция плиты проста, что позволяет избегать серьезных ошибок при строительстве.
• Создание плиты сразу образует пол 1 этажа, что существенно упрощает дальнейшие работы.

Приверженцы этой технологии утверждают, что недостатков у монолитного фундамента нет.

Это не совсем верно:

• Плита не позволяет иметь подвальное помещение.
• Возможность ремонта основания практически отсутствует.
• Расход строительных материалов и объемы земляных работ весьма высоки.
• Стоимость такого фундамента весьма высока, что является дним из основных ограничивающих факторов.

Недостатки не слишком принципиальные, поскольку условия, в которых используется монолитная плита, чаще всего не годятся для альтернативных вариантов.

Разновидности

Существует несколько разновидностей плитного основания:

• Сборная плита. Состоит из готовых Ж/Б плит, уложенных на подготовленную площадку.
• Монолитная плита, которую заливают прямо на площадке.

По типу конструкции различают:

• Сплошная плита. Используется для построек относительно легких и небольших.
• Ребристая плита. Подошва такого основания имеет ребра жесткости, которые прочно закрепляют опорную конструкцию в грунте, не позволяя перемещаться по горизонтали. Кроме того, наличие ребер способствует более равномерному распределению нагрузок от веса постройки.
• Коробка. Тип плиты, в которой пол первого этажа представляет собой отдельное перекрытие, а поверхность плиты образует цокольное помещение.

ОБРАТИТЕ ВНИМАНИЕ!
Плитные основания не популярны в нашей стране из-за больших расходов на строительство, поэтому конструкционные вопросы пока отработаны слабо.

Подходящие условия

Плитный фундамент предназначен для использования в регионах с неустойчивыми, пучинистыми или обводненными грунтами.

Обычно он является альтернативой свайному фундаменту, когда нет возможности доставить или использовать спецтехнику.

Как вариант, плитные основания применяются при слишком глубоком залегании плотных слоев грунта, когда длины свай не хватает.

Ширина сборной ленты

В этом случае размер фундамента подбирается не только по ширине стен, но и по подходящим типоразмерам железобетонных заводских изделий Другое дело фундаменты, для изготовления которых используются железобетонные фундаментные плиты и блоки. Поскольку это элементы заводского изготовления, их размеры точно заданы и контролируются на производстве. Так, для изготовления сборного основания используются следующие конструктивные элементы:

• фундаментные железобетонные плиты (ФЛ);
• полнотелые фундаментные блоки (ФБС) и такие же блоки с пазом (ФБВ);
• пустотелые блоки (ФБП).

В этом случае размер фундамента подбирается не только по ширине стен, но и по подходящим типоразмерам железобетонных заводских изделий. При этом, поскольку монтаж несущего основания будет вестись, начиная с фундаментной плиты (ФЛ), основополагающим элементом при определении ширины фундамента будут заводские железобетонные плиты.

Классификация плит по несущей способности

Размеры плит ФЛ, показатели допустимой нагрузки и габариты стен связаны друг с другом

Сборные ленточные основания применяются в следующем случае:

1. В домах с подвальными помещениями.
2. Для зданий со стенами из материалов высокой плотности (более 1000 кг/см³). Как правило, это кирпич, камень и бетон.
3. Если в доме используются тяжёлые перекрытия из ж/б плит.
4. На участках с неоднородным грунтом, где велика вероятность осадки.

Нижняя поверхность сборного фундамента – это плиты ФЛ, с помощью которых нагрузка от всего здания равномерно передаётся на грунт. Отсюда становится понятно, что размеры плит ФЛ, показатели допустимой нагрузки и габариты стен связаны друг с другом.

В связи с этим все плиты ФЛ делятся на 4 группы по несущей способности:

1. Элементы шириной 60 см подходят для стен толщиной не меньше 160-300 мм. Несущая способность таких элементов составляет от 0,15 до 0,6 МПа.
2. Ж/б плиты шириной 800 мм можно использовать в качестве основания для стен толщиной не меньше 300-500 мм. Такие изделия имеют несущую способность от 0,25 до 0,6 МПа.
3. Элементы шириной 1000 мм применяются для стен толщиной не менее 160-300 мм. Предельно допустимое давление на такое основание составляет 0,15-0,5 МПа.
4. Что касается плит ФЛ шириной 120-320 см, то на них можно установить стену толщиной не менее 160 мм. Допускаемое давление на такое основание составляет 0,15-0,45 МПа.

Армирование

Железобетонные плиты ФЛ армируются согласно требованиям, предъявляемым к их несущей способности

Железобетонные плиты ФЛ армируются согласно требованиям, предъявляемым к их несущей способности. При этом особенности использования армирования зависят от геометрических размеров изделий. На заводах используются два вида армирования:

• Для плит ФЛ шириной от 600 до 1600 мм применяется армирование при помощи сварной стальной сетки.
• Для плит шириной от 200 до 320 см используют блочное армирование из двух стальных сварных сеток.

Помимо армирования для облегчения транспортировки плит они укомплектовываются монтажными петлями. При этом нормативное усилие и подбор стали для каждой скобы выполняется согласно стандартам безопасности.

Маркировка плит ФЛ

Чтобы правильно подобрать фундаментное изделие, необходимо разбираться в маркировке заводских элементов

Чтобы правильно подобрать фундаментное изделие, необходимо разбираться в маркировке заводских элементов. Из маркировки можно узнать ширину и другие необходимые параметры для выбора. Так, обозначение плит ФЛ содержит буквы и цифры, которые разделяются знаками тире и точками.

Расшифровку маркировки рассмотрим на примере плиты с обозначением ФЛ 20.8 – 3 – П, где:

• ФЛ – наименование конструкции из железобетона;
• 8 – округлённые показатели длины и ширины, то есть длина плиты 2 м, а ширина 80 см;
• 3 – эта группа по несущей способности;
• П – дополнительные конструктивные характеристики, где Н – нормальная плита, П – плита с пониженной проницаемостью, О – изделие с очень низкой проницаемостью.

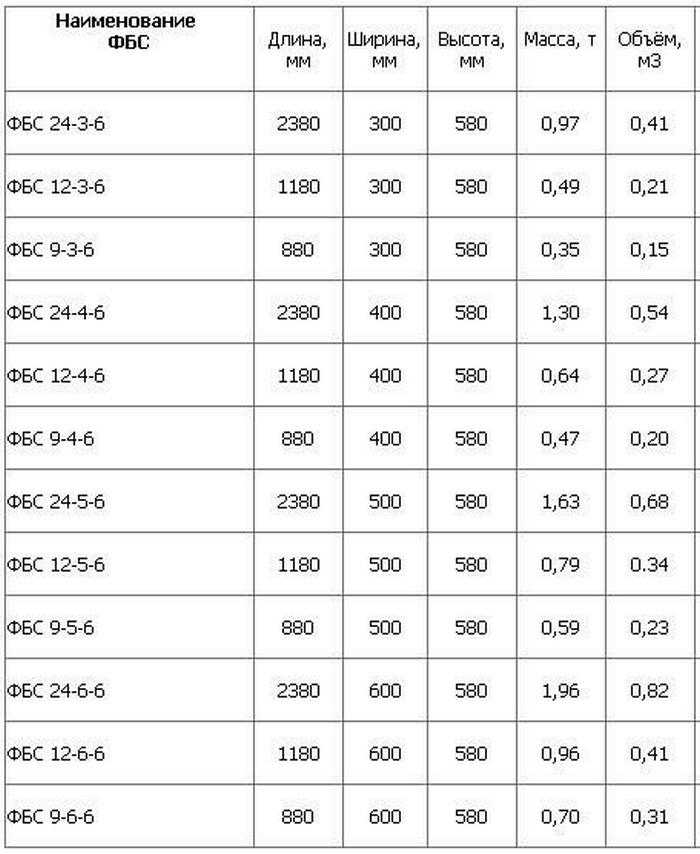

Преимущества устройства фундамента из блоков ФБС

Фундаментные блоки – это прочное основание под строительные конструкции. Посмотрите видео, как правильно заложить фундамент из ФБС блоков.

Рассмотрим, какие ещё положительные характеристики они имеют:

• Скорость в монтаже. Блоки одинаковой формы и с ровными краями легко соединить между собой в нужную конструкцию.
• Можно быть уверенными в их надёжности, так как изготовляются на производстве с соблюдением всех технологий.
• Область применения широка. Можно использовать как для лёгких строений, так и для многоэтажек. В зависимости от веса выполнять работы с применением техники или вручную.
• Подходят для разных видов грунтов и разных климатических условий.
• Удобны в монтаже, так как имеются разного рода петли и пазы.

Разделение по способности воспринимать нагрузку

По своей способности воспринимать усилия от массы стен объекта, кровли и фундамента, продукция делится на 4 категории, отличающиеся воздействием на основание подошвы фундамента. Таблица стандарта содержит значения усилий, измеряемых в МПа (кгс/см²). Они изменяются пропорционально с размером возводимой стены, а также шириной применяемых элементов. Для различных модификаций плит и соотношений параметров величина давления изменяется от 1,5 до 6,0кгс/см². Усилие, действующее на основание фундамента, определяется путем деления расчётного вертикального усилия на ширину плиты.

Значения допустимых нагрузок прямо пропорциональны размерам стен и плит. Ширина стен стандартизирована и составляет 160, 300, 500 мм.

При использовании этих плит значительно увеличивается несущая способность основы дома

Ширина ленты и подошвы – в чем разница?

Традиционный ленточный фундамент обустраивается на подошве – платформе из железобетона, которая нужна для равномерного распределения нагрузки от ленты на грунт.

Без подошвы такая нагрузка будет чрезмерной, фундамент будет проседать. Для правильного распределения веса основания подошва должна быть шире самой ленты, обычно в два раза.

От чего зависит ширина подошвы? Этот показатель может увеличиваться для рыхлого, песчаного или илистого грунта. Стандартная ширина подошвы составляет 60 см, но этот параметр не универсальный, так как все зависит от ширины ленты основания. Что касается высоты подошвы, то она обычно составляет 30 см.

Что прописано в нормативных актах?

В ГОСТе изложены требования, согласно пунктам:

• сфера применения;
• температурный режим;
• конструктивные параметры;
• габаритные размеры;
• уровень допустимой сейсмичности;
• установка арматуры;
• обозначение плиты, ее маркировка;
• технические особенности;
• методика приема;
• способы проверки качества;
• доставка, хранение, консервация.

Согласно нормативному документу, плиты фундаментные с обозначением «ФЛ» применяются при фундаменте и основаниях ленточных конструкций, которые распложены ниже о. Основное предназначение — расширение основания за счет увеличения ширины фундаментной опоры.

Плиты можно использовать в сухих грунтах, а также во влажных породах, где нет агрессивных составляющих, которые могут воздействовать на железобетонные конструкции.

В стандарте прописан рабочий температурный диапазон изделий, а также уровень воспринимаемой и переносимой без повреждений сейсмических нагрузок:

• плиты могут быть использованы в климате, где температура внешней среды не опускается ниже -400С;
• изделия могут подвергаться сейсмическому воздействию до 9 б.

Расчет плитного фундамента

С помощью нашего вы можете произвести расчеты в автоматическом режиме, от вас требуется лишь ввести начальные данные. Точность расчетов напрямую зависит от введенных вами значений, поэтому мы рекомендуем вам внимательно перепроверять все вводимые величины. Также вы должны понимать, что итоговые данные представляют собой лишь математически верный расчет, но программа не учитывает поправки реальных ситуаций, поэтому полученные значения стоит использовать только в качестве ориентировки.

Калькулятор позволяет облегчить расчет, но не предоставляет рекомендации по выбору параметров и не показывает допустимые ошибки.

Инструкция

• Размеры фундамента. Укажите габариты закладываемого основания – высоту, длину и ширину. Более подробно, как выполнить расчет толщины плиты фундамента вручную, смотрите ниже.
• Армирование. Введите размеры ячейки армированного каркаса, а также выберите используемый диаметр арматуры.
• Опалубка. Для получения объема пиломатериалов, введите параметры имеющейся доски.
• Бетонная смесь. Вы можете самостоятельно указать пропорции бетона. Например, бетон марки М300 имеет пропорции 1 : 1,9 : 3,7 при использовании цемента марки ПЦ 400 и 1 : 2,4 : 4,3 – при цементе ПЦ 500. Более подробно, в справке чуть ниже.
• Стоимость материалов. Введите стоимость отдельных материалов, для получения итоговой стоимости фундамента под ключ.

Затем нажмите кнопку «Рассчитать».

Результат расчета

• Площадь плиты. Это значение может потребоваться для определения объема земляных работ.
• Объем бетона. Параметр показывает необходимое количество бетонной смеси для отливки фундамента.
• Арматура. Количество стержней для горизонтальных и вертикальных рядов, а также общая длина и масса.
• Опалубка. Здесь отображается площадь опалубки и эквивалентный объем пиломатериалов, который потребуется для создания контура.
• Материалы. Блок для вывода количества и стоимости всех видов сырья.

Если вас интересует более подробная справочная информация, ознакомиться с ней вы можете чуть ниже. Всем остальным – удачных расчетов и легкого строительства!

Общий расчет стоимости монолитного фундамента

Можно примерно рассчитать общие расходы на монолитный фундамент:

1. На разработку 10 соток под фундамент, учитывая работы экскаватора, потребуется примерно 750 рублей.
2. На зачистку в режиме ручного труда – 500 рублей.
3. На засыпку и утрамбовку -500.
4. С использованием механизированного оборудования для утрамбовки -71,5 тыс.
5. За укладку и подготовку сетки -98 тыс.
6. За оклейку слоя гидроизоляции и сварку швов -700 рублей.
7. Цементно-песчаная стяжка – 91 тысяча.
8. Работы по формированию монолитного фундамента, сборку и разборку деревянной опалубки – 535 тыс.
9. Стоимость арматурных штырей – 22 тыс.+14 тыс.
10. За обустройство подвального помещения – 430 тыс.
11. Работы по утеплению – 104 тыс.

Из простого арифметического действия можно понять, что приблизительно за полный комплект всех работ придется заплатить около 2,8 млн. рублей. Но эта сумма окупится, учитывая то, что не нужно будет ежегодно проводить коррекцию фундамента из-за его передвижения.

Нюансы расчетов ленточного фундамента

Если в качестве основания для дома выбрать ленточный фундамент, то его ширина определяется толщиной несущих стен, предполагаемыми нагрузками на здание и особенностями армирования. Чтобы рассчитать глубину заложения основания, необходимо учитывать:

• характеристики возводимых объектов;
• свойства грунта.

При строительстве ленточного фундамента для двухэтажного дома из кирпича или аналогичных материалов его заглубляют примерно на 300 мм ниже уровня промерзания почвы. Его величина зависит от географического расположения площадки. При расчете глубины ленточного фундамента имеет значение и уровень грунтовых вод. Для длительной эксплуатации здания основание должно быть выше, чем их расположение.

Посмотрите видео, как рассчитать толщину и другие характеристики ленточного основания с помощью онлайн-сервиса.

Если по проекту предусмотрен подвал, то глубина ленточного фундамента определяется его высотой. Для удобства при использовании подсобного помещения она должна быть не менее 1 м.

Расчет фундамента

Точный расчет осуществляется специальными организациями, но в индивидуальном строительстве, при высоте строения не больше двух этажей вполне по силам сделать это самостоятельно.

Толщина плиты
зависит от массы строения, то есть напрямую от материала изготовления. Также большую роль здесь играет уровень грунтовых вод
, расчетное сопротивление грунта, площадь строения и толщина песчано-щебневой подушки.

Например, рассчитаем толщину дорожной плиты, необходимую для постройки одноэтажного дома из деревянного бруса, размерами 8*8 м
:

1. Рассчитаем общий вес дома
   . Объем древесины составит около 50 кубических метров. Плотность древесины 700-800 кг/кубический метр. Отсюда масса сруба получится около 40 тонн. Добавим массу крыши и утеплителя, а также межкомнатных перегородок и получим 70-80 тонн.
2. Масса дома
   вместе с мебелью и другими предметами быта составит не более 100 тонн.
3. Посчитаем массу нагрузки
   на 1 квадратный метр фундамента. Общая площадь фундамента – около 70 квадратных метров. Получается, что примерная нагрузка составляет 1400 кг на квадратный метр.
4. Подбираем толщину плиты
   по справочнику. Самая простая плита, толщиной 14 см и длиной 6 м выдерживает нагрузку до 30 тонн при площади 12 квадратных метров. Один квадратный метр, соответственно выдерживает до 2,5 тонн нагрузки.
5. Делаем выводы
   . То есть, в случае применения данного типа плиты, имеется примерно двукратный запас прочности фундамента, при необходимом запасе в 1.3 раза. Следовательно, данную марку плит применять можно.

Важно!
Укладывается фундамент монолитная ж б плита с тщательным соблюдением технологии всего «пирога» опоры. Бессмысленно делать и строить дом, если весь фундамент из бетонных плит «поплывет» вследствие неправильно проведенных земельных работ
