Пол по грунту на ленточном фундаменте - устройство и технология

Устройство простого основания и технология строительства для частного дома

Рекомендуется геодезическое инспектирование и расчёты доверить профессионалам. Фундамент можно изготовить и самостоятельно в строгом соответствии с проектом.

Проектирование и расчёт

Самостоятельное возведение фундамента начинается с проектирования и расчёта:

выясняют тип грунта;
определение расположения водоносного слоя;
рассчитывают площадь подошвы основания;
делают расчёт нагрузок от строения;
вычисляют глубину, ширину и высоту ленты.

Минимальная глубина ленты для тяжёлых зданий вычисляется по формуле:

Обычно застройщики подстраховываются и увеличивают это значение ещё на 30 см. Расчёт стоимости материалов можно произвести здесь.

Монтаж поэтапно

Перед началом работ следует запастись необходимыми материалами для текущих производственных этапов. Бетонный раствор заказывают готовый или делают самостоятельно, в таком случае надо запастись щебнем, песком и цементом.

Для расчёта выбора марки бетона проще всего воспользоваться калькулятором.

Возведение основания производится в следующем порядке:

После расчистки участка выполняется разметка, и производятся рытье траншеи. Выполняется разметка участка с помощью колышек, рулетки и бечевки.

Один из колышков должен соответствовать внешней поверхности фундаментной ленты, второй — внутренней. При сооружении мелкозаглубленного фундамента можно обойтись лопатой.

Для заглубленного целесообразно использование экскаватора с дальнейшим ручным выравниванием углов.
Дно траншеи выравнивают с помощью песка и мелкого гравия. Тщательно утрамбовывают, проливая водой. В регионах с морозными зимами укладывают утеплительный материал, предохраняющий от пучения. Поверх подушки укладывают горизонтальную гидроизроляцию.
Выставляется опалубка. Если грунт очень плотный, стенки траншеи могут сыграть роль опалубки. Останется только нарастить её сверху. Когда почва рыхлая, траншею выкапывают с запасом, чтобы можно было выставлять опалубку.
Параллельно устанавливают трубы для коммуникаций.
С помощью стальных стержней диаметром 14–16 мм и перевязочной проволоки выполняют армирование. Железо должно быть впоследствии полностью закрыто бетоном.
Выполняется заливка бетонным раствором сразу по всей поверхности. Для полного отвердения бетона обычно требуется около четырех недель.

Опалубку снимают, когда уровень влажности бетона станет не более 4%, можно приступать к гидроизоляции и утеплению. После засыпки фундамента выполняют утепление и делают отмостку.

Что значит полы по грунту?

Полы по грунту представляют собой монолитное бетонное основание или стяжку. Такая конструкция аккумулирует тепло, за счет чего подходит в качестве элемента энергоэффективного дома.

Существуют следующие виды полов по грунту:

На тщательно уплотнённый грунт заливается плита перекрытия, жёстко связанная с лентой.
На подготовленное основание заливается плита перекрытия, не связанная с ленточным фундаментом — «плавающая» стяжка.

Монолитная плита

Выдерживают его до застывания 28 дней. Края монолита при этом опираются на ленту. Такой фундамент объединяет преимущества двух типов основания.

Какие должны быть плиты перекрытия?

Готовые железобетонные плиты монтируют на ленту с помощью подъёмной техники согласно предварительно разработанному плану раскладки, с учётом конфигурации и размеров пролётов.

Устанавливают ж/б плиты на цементно-песчаный раствор толщиной до 30 мм. Выполняют анкеровку плит между собой и с фундаментом железными прутьями сечением 10 мм.

Особенности монтажа на склоне

Ленточный фундамент является наиболее предпочтительным вариантом, когда необходимо построить дом на склоне, если отсутствует опасность стекания грунта и сезонных усилений гидрогеологической активности.

Лента хорошо приспособлено к приёму и перераспределению нагрузок, возникающих при подвижках или пучении грунта. Трудности могут возникать из-за невозможности подхода строительной техники. Важным и сложным моментом является обеспечение безупречной горизонтали дна траншеи. Все остальные этапы выполняются традиционным способом.

На склоне рекомендуется использовать заглубленный тип монолитных конструкций: чем больше угол наклона, тем больше глубина погружения.

Статья о всех нюансах возведения ленточного фундамента на склоне здесь.

Технология и материалы для армирования

Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:

если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);

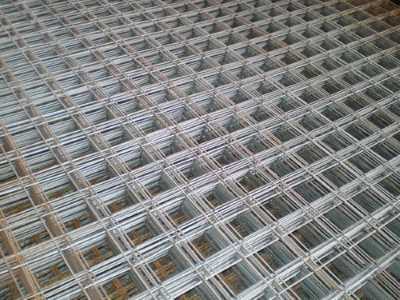

Сетка Вр1.

если указанные ограждающие конструкции по каким то причинам планируется опереть на плиты полов, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры периодического сечения диаметра 8 – 12 мм, обвязанных квадратными хомутами или вертикальными, горизонтальными перемычками.

Арматурный каркас для ребра жесткости.

В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.

Расположение арматуры в пироге пола по грунту

В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:

рекомендуемый защитный слой – 1,5 – 3 см;
общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).

Слои пола по грунту.

Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.

Фиброволокно и сетки ВР

При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент растяжения линейного, поэтому трещины начинают раскрываться в бетонной стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.

Металлическая и полимерная фибра решают другие задачи:

предотвращают усадку смеси при высыхании;
позволяют снизить толщину стяжки;
останавливают расширение возможных микротрещин в процессе эксплуатации.

Фибра полимерная.

Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.

Правила укладки сеток

При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.

Защитный слой

Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:

при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.

Обеспечение нижнего защитного слоя.

Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.

Нахлест

Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров.

Минимальный нахлест сетки.

Поэтому материал кроится кусками, при армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.

Монтаж каркасов

Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:

по два продольных стержня арматуры сверху и снизу диаметром 8 – 12 мм («рифленка»);
привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.

Армирование ребра жесткости.

Соблюдение нижнего и боковых защитных слоев обязательно.

Последовательность выполнения работ

Бетонный пол – это конструкция, создаваемая для долгосрочного использования. Поэтому при проведении работ необходимо строго соблюдать их последовательность. От того насколько тщательно выполнены все манипуляции, правильно соблюдены пропорции используемых материалов и точно осуществлено соответствие этапам технологического процесса зависит качество будущей конструкции.

Засыпка фундамента

Заливка бетона для полов на грунте осуществляется после тщательной подготовки фундамента, основания для дальнейших работ. Итак, перед тем, как залить бетонный пол, необходимо снять слой почвы со всей внутренней поверхности фундамента. Глубина готовой впадины достигает метра. Отсыпку проводят только речным песком, который хорошо пропускает воду.

Засыпка керамзита

Бетонные полы на ленточном фундаменте начинаются с создания песчаной подушки. Ее отсыпают послойно, тщательно проливая водой и трамбуя каждый слой. Такие полы, как правило, сооружают в то же время, когда обустраивают фундамент. Пролитый водой песок необходимо тщательным образом утрамбовать, чтобы избавиться от существующих пустот, которые становятся причиной растрескивания и разрушения пола.

Теперь создается фильтрующая подушка, для чего насыпается слой гравия толщиной 1-15 сантиметров, трамбуется, а поверх него отсыпается песок, который вновь основательно трамбуется.

Монтаж гидроизоляции и утепления

Конструкция утепленного и гидроизолированного пола

Прежде чем приступить к заливке черновой стяжки, можно обустроить с помощью полиэтиленовой пленки первый слой гидроизоляции. Проверив уровень подготовленного для пола фундамента, на всю поверхность укладывается пленка в два слоя. Нельзя забывать о том, что по всему периметру помещения, в котором ведутся работы, пленка поднимается на стену выше отмеченного уровня. Самым ответственным моментом является выполнение гидроизоляции в углах.

Теперь наступает момент обустройства теплоизоляции. Утепление фундамента полов осуществляется с использованием минеральной ваты или экструдированного пенополистирола. На подготовленную поверхность укладывают листы теплоизоляционного материла, и накрывают арматурной сеткой.

Стяжка

Прежде чем залить бетонный фундамент для полов на грунте, необходимо удостовериться в том, что между армировочной сеткой и теплоизоляцией существует расстояние не менее 10 сантиметров. Это своеобразный зазор, позволяющий арматуре оказаться в середине конструкции и обеспечить ее прочность и длительный срок эксплуатации. Такой же зазор должен быть между стенами и залитым бетоном. Для этого сооружают опалубку, используя доски толщиной 2,5 сантиметра. После того как раствор полностью застынет, их извлекают, заполнив пространство монтажной пеной. Посмотрите видео, как сделать стяжку бетонного пола своими руками.

Добиться нужного уровня можно с помощью маячков, установленных перед началом заливки. Они тоже извлекаются после того, как станет черновая стяжка. В качестве маяков используют трубы. Следы от них заливают в процессе заливки чистовой стяжки. Всю готовую поверхность накрывают пленкой, давая раствору постепенно высыхать.

Газобетон – особенности материала

Пенобетон, газосиликат и газобетон относятся к категории ячеистых бетонов – отдельной разновидности строительного материала, содержащего в своей структуре большое количество воздушных камер (от 70 до 90 %). Плюсом этого материала является высокие теплоизоляционные свойства, минусом – низкая прочность в зависимости от концентрации воздушных ячеек. В связи с этим перед возведением газобетонного дома, проводят тщательные расчеты.

К основным особенностям газобетона можно отнести следующее:

При строительстве дома свыше 1 этажа необходимо произвести серьезные расчеты.
Важно исключить все факторы, приводящие к усадке дома, иначе не избежать образования трещин в структуре блоков. Поэтому особенно тщательно подходят к обустройству котлована и фундамента.
Газобетон обладает теплоизоляционными свойствами, но удерживает тепло плохо.
Важно выполнить качественную внутреннюю и наружную отделку
При этом стоит помнить, что стены из газобетона плохо удерживают крепеж.
Особое внимание уделяют выбору материала перекрытий, которые не должны быть слишком тяжелыми.

Дом из газобетона

Поэтапный процесс укладки бетонного пола для первого этажа при ленточном фундаменте

Этап 1.

Основа

Когда смонтирован цокольный этаж или выполнен фундамент, переходят к следующему этапу – монтажу пола на готовый ленточный фундамент. Количество бетона нужно для пола можно посчитать воспользовавшись строительным калькулятором наливного пола. В получившийся в процессе возведения фундамента (ленточного) периметр здания тщательно засыпают выкопанный грунт в процессе подготовки котлована. После этого до необходимого уровня насыпается почва и далее тщательно уплотняется. Чтобы уплотнить грунт его на протяжении 2-4 часов проливают водой по всему периметру площади равномерно. Когда грунт полностью оседает, выполняют подсыпку слоем щебня. Выбирать слой щебня необходимо не менее 10 см, а сами фракции щебня могут быть как крупной, так и средней и мелкой фракции.

Этап 2.

Обустраиваем бетонный пол для первого этажа

По периметру площади здания необходимо насыпать 6-10 сантиметровым слоем песка и сверху слой щебня. Для того чтобы защитить от воздействия влаги на песочный слой раскладываем пленку из полиэтилена. Сверху пленки будет накладываться арматурная сетка с толщиной 10-12 мм (зависит от будущей нагрузки). Арматурную сетку необходимо вязать размером ячеек до 20 сантиметров. В тех местах, где будут пересечения арматуры, другими словами углы сетки их сваривают при помощи сварки или связывают при помощи вязальной проволоки. Когда сетку полностью связывают ее необходимо поднять, над уровнем песка. Это делается для создания защитного слоя, в процессе будущей заливки бетонного слоя. Такое решение позволяет защитить армирующий слой от неблагоприятного влияния атмосферных осадков. Связанная арматура, залитая бетоном, будет распределять равномерно всю нагрузку.

Ознакомитесь с техникой заливки бетона зимой.

При уровне бетонного слоя заливки 20 см, арматурную сетку необходимо поднимать на несколько сантиметров над поверхностью. Когда армированную сетку приподнимают над почвой, щебнем, полиэтиленовой пленкой и слоем песка переходят к началу заливки бетонного слоя. Как правило, для этого применяют 200 марку бетона. Для правильных расчетов требуемого объема бетона, следует умножить толщину заливаемого слоя на общую площадь пола (для примера 20 сантиметров), + 5% для запаса, так как чаще всего на заводах не доливают бетон или могут возникнуть ошибки в расчетах. Зачастую при постройке дома существуют большие погрешности, именно по этой причине стоит сделать небольшой запас.

Рекомендация

Для надежной защиты готового фундамента и пола от попадания влаги потребуется выполнить качественную гидроизоляцию. Смотрите как это сделать в видео:

Этап 3.

Ровный пол

Чтобы правильно заливать бетонный пол по уровню, необходимо натянуть по двум диагоналям или прямым вдоль комнаты нить (маяки), и при достижении установленного уровня начинают поверхность бетона разравнивать. Для этого используется сапка или лопата. Это черновая основа, а чистовой уровень пола из бетона будут выводить стяжкой.

Этап 4.

Заключительный

Когда залили бетонный пол на грунт, теперь бетон необходимо накрыть пленкой, чтобы защитить от влияния внешней среды, исключить быстрое испарение влаги из бетона. Снять пленку можно только по истечению 2 суток.

Процесс монтажа пола из бетона на ленточный фундамент завершен. Для облицовки черновой поверхности можно использовать специальные утеплители (пенопласт, керамзит, УРСА и т.д.), которые сверху покрывают ДВП, ЮЗБ, досками и другими облицовочными материалами.

Ленточный фундамент достаточно распространен, так как он может быть создан без использования тяжелой строительной техники. Но при создании такого основания нужно быть готовым к определенным неприятностям. Если в нем не будут созданы продухи, это приведет к появлению в подпольном пространстве конденсата. Чтобы избежать подобных проблем, стоит сделать закрытый подпол с вентиляцией. Но более простым вариантом является создание пола по грунту на ленточном фундаменте.

Монтируем полы после фундамента своими руками

Итак, ленточный фундамент возведен, и следующий этап строительства здания или сооружения – устройство пола, который удобнее заливать бетоном или делать цементную стяжку. Такое решение удобно тем, что бетонные или цементные покрытия могут быть как самостоятельной конструкцией, так и черновым вариантом, то есть надежной подготовкой под половое покрытие из других материалов, к примеру – из керамических плиток, деревянного покрытия, паркета, керамогранита.

Устройство бетонного пола

Поскольку бетонное основание делается после возведения ленточного фундамента, то это будут полы для помещения первого или цокольного этажа, а может быть и подвала. В этом случае должны быть выполнены все мероприятия по защите его от проникновения влаги от грунта или подземных вод. Хорошо, если сам ленточный фундамент защищен от проникновения воды дренажным устройством и надежной гидроизоляцией.

Но и в этом случае к конструкции полов необходимо отнестись с полной ответственностью, чтобы в процессе эксплуатации дома ничего не пришлось переделывать и перестраивать.

Конструкция пола

Процесс заливки пола

Существует несколько вариантов конструкции половых покрытий: холодные или теплые, армированные или без арматуры. Их обустройство происходит в определенном порядке:

Первым этапом расстилают рулонную гидро-паро-изолирующую пленку в два слоя. В качестве таковой можно использовать поливинилхлоридную, виниловую или поликарбонатную, так как полиэтиленовая пленка не обладает достаточной надежностью. Специалисты рекомендуют края пленки заводить на верхнюю часть ленточного фундамента, чтобы избежать возможного попадания грунтовой влаги на укладываемые слои изготавливаемой конструкции. Излишки пленки убирают после заливки бетона или устройства стяжки.
Затем следует делать слой керамзита или другого утеплителя, на который кладут арматурную сетку (при необходимости). Сетку можно делать сварной или вязанной. Она нужна для равномерного распределения нагрузки, а также будет препятствовать появлению трещин в бетоне.
И, наконец, основной слой. Заливать бетонную смесь следует равномерно, без больших перерывов, за один раз все помещение.

Использовать маячки и уровень – обязательно. Поверхность стяжки непременно должна быть ровной, без уклонов. Чтобы процесс высыхания проходил более равномерно во избежание появления трещин на первые двое суток бетон можно покрыть полиэтиленовой пленкой. По такому же принципу делают цементную стяжку, только в этом случае применяют цементно-песчаный раствор.

Улучшение характеристик бетонной смеси

Процесс замешивания раствора

При приготовлении бетонной смеси нельзя забывать об использовании пластифицирующих добавок.

Они позволяют не только экономить цемент, но и делать смесь более пластичной, улучшают ее удобоукладываемость, что положительным образом отражается на качестве стяжки. А в зимнее время для стяжки обязательно использовать противоморозные добавки.

Если предполагается, что бетонная заливка будет служить основанием под чистый пол, то можно просто сделать выравнивание полученной поверхности. А если в помещении предусмотрено бетонное покрытие или стяжка как самостоятельная конструкция, то после укладки его следует подвергнуть железнению. В этом случае он будет выглядеть более привлекательно и ухаживать за таким полом после будет проще.

Устройство пола из стандартных плит перекрытия

Черновой пол из плит

Существует еще другой способ устройства бетонного пола после фундамента. Чаще всего он применяется при возведении дома из сборного железобетона. В результате и полы, и потолки, и стены представляют собой железобетонный панели.

Если плита перекрытия сплошная и соответствует геометрическим размерам помещения, то все достаточно просто. Плиту можно укладывать прямо на ленточный фундамент, ее крепление осуществляется при помощи сварки к закладным деталям, которые устанавливаются при заливке фундамента дома. Пазухи между стенками фундамента под плитой должны быть засыпаны керамзитом в целях утепления. Верх такой плиты и служит полом в помещении первого или цокольного этажа.

Разновидности «теплых» фундаментов

Шведская плита Чаще всего бывают утепления следующих типов:

с применением изоляции «Шведская плита»;
основа мелкозаглубленная лента;

В применении шведской плиты, особую роль играет изоляционная опалубка, которую создают из XPS плит пенопласта. Таким образом формируется форма опалубки, которая отлично удерживает тепло и является хорошим слоем гидроизоляции.

Оба типа устанавливаются на небольшую глубину, что вносит свои ограничения и требования к материалам дома. Отлично подходит под стены из пено или газосиликатных блоков. Также возведение возможно только на устойчивых грунтах с минимальным фактором пучения.

Устройство фундамента ленточного для деревянного дома

Технология обустройства достаточно проста, не требует больших навыков. Все работы можно выполнить своими руками без применения специальной техники, но только в случае легких грунтов:

Земельные работы – рытье котлована. Глубина заложения несущей основы должна превышать точку промерзания почвы на 20 см, ширина равна расчетной длине фундамента с прибавлением 40-50 см на обустройство опалубки и для удобства работ.
Песчано-цементная подушка – обязательный элемент и делается из смеси, насыпаемой на дно вырытого котлована. Толщина смеси до20 см, ее нужно полить водой и тщательно утрамбовать. Назначение подушки – снижение нагрузки на несущую основу в периоды возможных подвижек грунта. В противном случае можно ожидать проседания и перекоса пола, стеновых панелей конструкции.
Монтаж опалубки. Чтобы выровнять поверхность несущей основы, опалубку необходимо сбивать изнутри, а гвозди забивать снаружи – это позволит облегчить съем и разбор опалубки.

Для устойчивости опалубки и прочности под воздействием бетона, лучше заранее смонтировать распорки.
Укладка арматурных прутов не требует сварки, а лишь стыковки и крепления проволокой, поэтому выкладывать материал можно в несколько рядов.

Заливание бетонной смеси. Если процесс ведется в несколько этапов, то каждый последующий слой должен выливаться на сухой предыдущий, поэтому работа растягивается на несколько дней.

Прежде, чем приступать к возведению постройки, несущая основа должна выстоять 2-6 недель. Время дается на усадку грунта, возможную деформацию поверхности. И для того, чтобы потом не перекладывать пол, стены заново, лучше устранить неполадки фундамента на первоначальном этапе.

Альтернативным вариантом монолитному фундаменту может стать блочный. Создаваемый из стандартных блоков, изготовленных в промышленных условиях, фундамент выкладывается элементами на необходимую для строения высоту, скрепляется цементным раствором и обязательно дообвязывается армировочной сеткой. Преимущества блочного фундамента в его уменьшенном весе. Однако, для многоэтажных домов лучше применять монолитный ленточный фундамент.
