Установка своими руками фундамента тисэ под дом

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

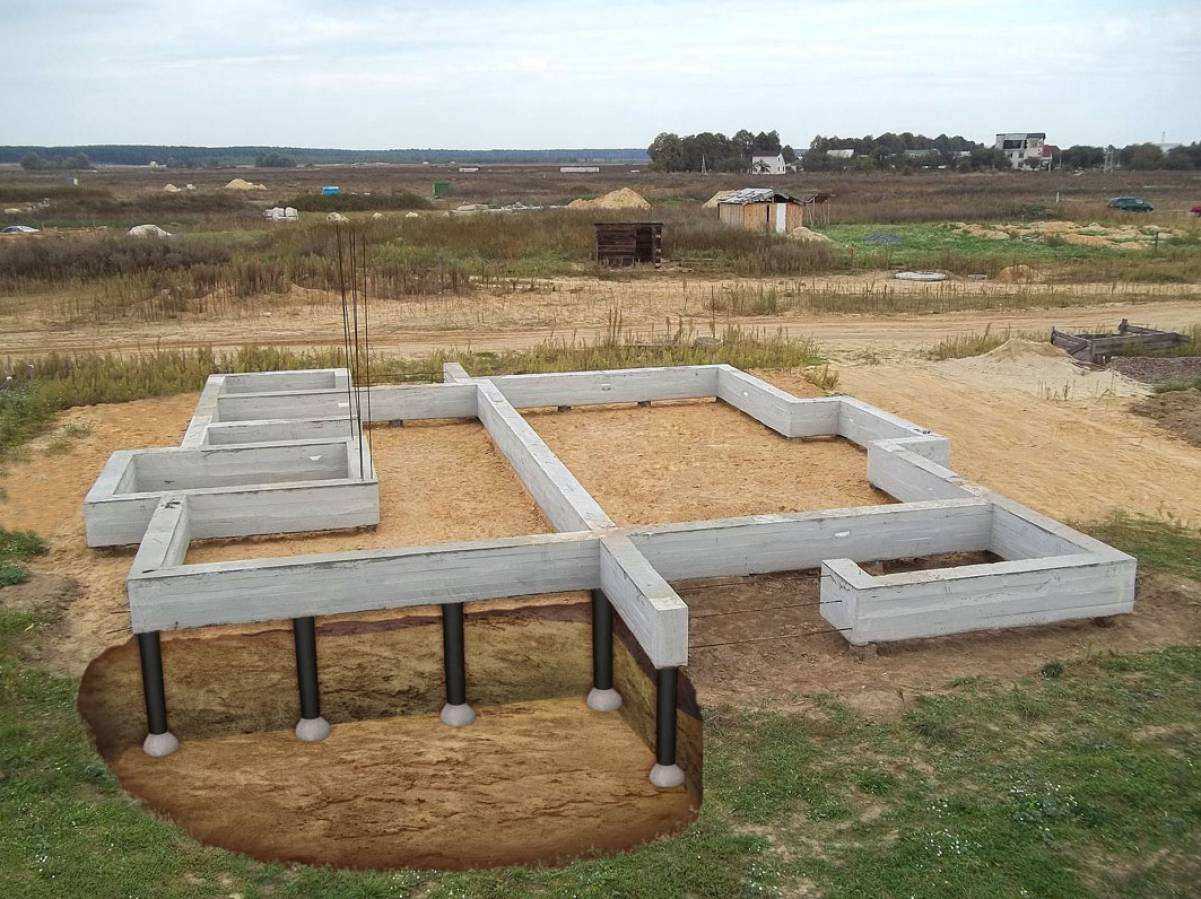

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Плюсы и минусы фундамента ТИСЭ

Раз фундамент ТИСЭ для дома требует точного расчета количества свай и продумывания их расположения, шага меж столбами, нужны инженерные знания,  причем не начального уровня. Самостоятельно рассчитывать ТИСЭ приходится с явным перерасчетом, чтобы не прогадать, а это перерасход средств.

Экономя их и заказывая проект фундамента у специалистов, платишь деньги с перерасхода им, а то и больше. Но, бывают и случаи экономии. В общем предсказать точный ценник ТИСЭ сложно, а это минус.

К минусам работы по технологии индивидуального строительства и экологии относится, так же, необходимость использования специальной буровой. Простая делает отверстия, одинаковые по всей длине. Для ТИСЭ же нужно расширение к низу. Спецбуровая дороже, как и ее аренда.

К плюсам фундамента ТИСЭ отнесем не только его устойчивость в любых почвах, даже торфяниках, но и экономию семейного бюджета. Она связана не только с сокращением расходов бетона и арматуры.

Стоя на воздушной подушке, дом изолирован от мерзлой земли. Воздух – плохой проводник холода да и тепла. Легче поддерживать комфортную температуру в жилье, на нагрев уходит меньше энергии.

Воздушная прослойка под домом исключает, так же, его подтопление. Значит, можно спокойно прятать под пол коммуникации, будь-то провода или трубы. Еще и система вентиляции в домах со свайным фундаментом ТИСЭ эффективнее.

Плюсом столбчатая основа жилья исключает проникновение в него радона. Это радиоактивный газ. Он поднимается из почвы в местах скопления пород, содержащих уран и 226-ой изотоп радия. Распад первого ведет к образованию последнего.

Распад же радия сопровождается образованием радона. В среднем, верхние слои почвы содержат 3- беккерель на килограмм. По заглубленному  классическому фундаменту пары «пробираются» в дом.

Дом на фундаменте ТИСЭ

Цвета и запаха у радона нет. Меж тем, на газ приходится 65% годовой дозы облучения жителей Земли. Интересно, что быстром распаде на свежем воздухе, в помещении радон склонен накапливаться.

Приподняв дом на сваях, можно минимизировать долю газа в жилище. Некоторая часть все равно попадет с воздухом. Но, радон тяжелее атмосферного набора в 7 раз.

Поднимаясь из глубин, радиоактивный элемент накапливается у поверхности, а там, как помним – воздушная подушка под домом. Это перекрывает нападки на фундамент ТИСЭ и его недостатки. Не зря технология возведения основы дома названа экологической.

О противостоянии ТИСЭ подвижкам почвы уже говорилось. Не упоминалось о возможной связи движений в грунте с сейсмической активностью. Фундамент ТИСЭ под ключ часто заказывают в регионах, подверженных землетрясениям, оползням. Опоры дома нивелируют толчки, сводя к минимуму ощущение вибраций и разрушающие последствия от них.

По прочности фундамент ТИСЭ выдерживает 100-тонную нагрузку при сжатии. Это с учетом ходящих ходуном почв и плавающих температур. Поэтому герой статьи часто появляется под домами на Курилах и крайнем севере. Осталось выяснить, как делают основу зданий.

Расчёт и технология возведения фундамента ТИСЭ

Расчёт необходимого числа фундаментных столбов для каждой конкретной постройки подробно описан в статье о столбчатых фундаментах. Для фундаментов ТИСЭ он абсолютно аналогичен, поэтому повторяться не будем.

Работы по устройству фундамента ТИСЭ производятся в следующей последовательности:

  1) На основании расчёта производится разметка фундамента на участке застройки.

  2) Производится бурение скважин на 0,2-0,3 метра ниже глубины промерзания вручную или с использованием средств механизации.

    Несколько советов:

— Лучше сначала пробурить цилиндрические части всех скважин, а потом делать расширения (это позволит сэкономить время на установку-снятие плуга бура);

— В процессе бурения Вам могут попасться камни. Маленькие сами собой упадут в накопитель, большие придётся выкорчёвывать и  доставать, например, мотыгой. Если Вы наткнулись на большой валун, нужно сместить скважину (смещение до полуметра допустимо без дополнительных расчётов);

— Чтобы облегчить разбуривание расширения в сухих глинистых грунтах, предварительно (например, на ночь) в каждую скважину заливают вёдер по пять воды. Грунт при этом увлажнится и бурение будет осуществляться легче. Также воду заливают и при сухих песчаных грунтах, для предотвращения обсыпания грунта;

— Если есть опасность обсыпания грунта в расширенном основании скважины, старайтесь не затягивать с заливкой бетона. То есть разбурили одно расширение, сразу заливайте бетон, затем другое, и снова бетон, и так далее. Так поступают на песчаных грунтах и при высоком уровне грунтовых вод, которые быстро подмывают стенки сферического расширения.

  3) Изготовляется рубашка из рубероида (процесс показан в статье о столбчатых фундаментах, там же описано и армирование) и вставляется в скважину до начала расширения (на рисунке ниже показана как гидроизоляция).

4) Вяжется арматурный каркас, вставляется в скважину и заливается бетон. Изготовление арматурных каркасов — довольно трудоёмкая операция, поэтому лучше выполнить её ещё до начала бурения скважин.

  5) После заливки всех опор приступают к сооружению ростверка. Этому процессу посвящена отдельная статья «Столбчатый фундамент с ростверком (свайно-ростверковый)». К тому, что там написано стоит добавить лишь следующее: если делается высокий ростверк, то уровень его над землёй не должен превышать 20 см. Связано это с небольшим диаметром цилиндрической части сваи.

Если участок не ровный, имеет определённый рельеф, ростверк делается либо с переменной высотой сечения при небольших уклонах (на рисунке слева), либо ступенчатым — при больших уклонах (на рисунке справа).

Этапы строительства

Существуют разные технологии от специалистов, которые строят фундамент ТИСЭ своими руками. Все они достаточно просты, и наем профессиональных строителей – дело лишнее. Однако чтобы все вышло действительно качественно, при строительстве следует точно следовать следующим этапам. Данная инструкция будет полезна не только для новичков, но и для людей уже имеющих определенный опыт.

Подготовка участка – I этап

Перед строительством, прежде всего, стоит сделать чертежи будущего фундамента. Только после этого следует приступать к дальнейшей работе

На начале работ важно убрать плодородный слой земли – это примерно 40 см грунта. Важно учитывать, какая здесь экология участка, сезонные и климатические условия, наличие подземных вод

После следует разметить положение будущих столбов.

Строительство обноски – II этап

Грамотная разметка и расчет фундамента ТИСЭ – самая ответственная часть работы

Затем идет разметка нулевого уровня, которая делается с помощью гидроуровня – важно иметь его под рукой

1. После устанавливаются угловые колышки, а затем и осевые. Здесь разумно использовать рыболовную леску, которой вы будете соединять колышки, ведь они не провисают ни при каких погодных казусах.
2. Дальше уже приступают к установлению каркаса обноски. Специалисты рекомендуют делать обноску полусплошной – так намного экономнее. Опалубка закрепляется толстыми прочными досками. С помощью обычного строительного уровня необходимо отметить нулевой уровень.
3. Затем к доскам прибиваются бруски – желательно гладкие. Их необходимо устанавливать с таким расчетом, чтобы их верхняя часть и образовывала нулевой уровень. На только что установленных брусках отмечаем положение шнура для внешнего и внутреннего периметра, а затем и ось для столбов фундамента.
4. После вбиваем гвозди и натягиваем на них ту же леску. Обноска из лески делается сугубо для контроля – затем, в дальнейших работах мы ее все равно снимем, а поэтому не крепите ничего намертво.
5. В месте, где леска центрально оси пересечется в углах – там и будут столбы. По окружности этого места выкапываем неглубокую яму – достаточно пол-лопаты, а после пора приступать к бурению.

Бурение – III этап

Изначально следует сделать не более трех-пяти скважин и расширения. Лучше всего выбирать места для строительства, где в грунте есть песок – так скважины сверлятся легче. В общей сложности количество скважин может выйти большое – до пятидесяти. Как правильно их делать расскажут обучающие видео в Интернете.

Расширение – IV этап

Расширение – процесс более трудоемкий. Его диаметр уже составляет не 30 см, как в скважине, а все 60. Поэтому на заливку одного столба понадобится приблизительно 30 кг цемента. Вам следует залить все расширения под будущие столбы, и времени на это уйдет много – парой дней не отделаться.

Армирование – V этап

1. На один столб должно уйти не более двух прутов арматуры. Длина одного должна составлять около 3,5 метра, при условии, что он сам достигает длины в полтора метра.
2. Ничего страшного, если арматура торчит из столба – она пригодится как виброуплотнитель. Во время заливки бетона с такой арматурой вы минимизируете образование пузырьков воздуха.

Заливка – VI этап

Стоит подумать о гидроизоляции, а с ней лучше всего справится рубероид. Бетонирование скважин следует делать как можно скорее – делайте сразу несколько штук параллельно. Залить нужно все столбы, и лучше всего в этом деле поможет бетономешалка – с ней процесс не столь долгий.

Изготовление ростверка – VII этап

Плита перекрытия, или просто щит, перед выставлением должна быть обшита полиэтиленом. Опалубка укрепляется обычными шпильками. Прямо на те же шпильки укладывается арматура, которую затем мы укрепим пластмассовыми стяжками.

На этом постройка фундамента подходит к концу. Есть у ТИСЭ и свои недостатки – придется потратить много времени, но ведь лучше сделать один раз качественно, нежели постоянно переделывать. Специалисты также рекомендуют не покупать бур – его можно сделать в домашних условиях, при этом вы сэкономите свои деньги на дальнейшие этапы стройки.

Оборудование для технологии ТИСЭ

Найти инструмент для выполнения работ по данной методике можно на строительных рынках, в специализированных магазинах и на сетевых площадках. Предлагается два вида буров — ТИСЭ — Ф и ТИСЭ – ФМ, каждый из которых имеет три рабочих диаметра — 200, 250, 300 мм. Первый вид имеет одну разбуривающую лопасть. Второй, более производительный, — две. Стоит он не намного дороже. Оба вида успешно применяются как для строительства фундамента, так и для некоторых сельхозработ на участке. Чем больше диаметр, тем больший вес выдерживает конструкция. Свая 200 мм имеет основание 500мм. Опора 300мм — 600мм. Нетрудно посчитать, насколько экономичным оказывается применение данного способа. Площадь круга 300 мм равна приблизительно 70700 мм2. Если же основание имеет значение 600 мм та цифра увеличивается до 282800 мм2. Практически при удвоении диаметра площадь увеличивается в 4 раза.

Схема бура ТИСЭ — Ф300Источник crast.ru

Стандартная комплектация

Производитель предлагает готовый к использованию инструмент. Основное изделие состоит из следующих элементов:

1. Рукоятка для вращения.
2. Набор штанг. Основная и дополнительная секция, позволяющая регулировать глубину бурения.
3. Грунтоподъемник. С его помощью собранная почва поднимается наверх.
4. Бур с откидным механизмом для производства расширения.

Основной комплект может быть дополнен чехлом, запасными частями и элементами опалубки. С помощью оборудования ТИСЭ решаются все вопросы строительства фундамента. Возможная глубина скважины равна 2, 3 м при выполнении расширения у основания. Без последней операции можно создать отверстие до 3 м. Бур выполнен по особой технологии и промыкается в телескопической штанге после прохода плуга. По достижении заданной глубины выдвигается режущая часть, которая выполняет расширение. Механизм сбора позволяет эффективно доставить отработанный грунт на поверхность. В последнее время увеличился спрос на дополнительный привод. Многие продавцы предлагают комплектовать устройство бензиновым двигателем, который существенно снижает трудоемкость. Затраты окупаются скоростью выполнения операция, меньшим утомлением исполнителя и не слишком существенно снижают экономическую выгоду при использовании технологии ТИСЭ.

Комплектация бураИсточник kamtehnopark.ru

Технология строительства

Материалы и инструменты:

• бур ТИСЭ;
• лопата;
• цемент;
• песок;
• арматура;
• материал для опалубки;
• гидроуровень.

На этапе подготовки участка выполняется разметка мест, где будут устанавливаться сваи. Для разметки фундамента необходимо использовать гидроуровень, но если его нет, то для этих целей можно использовать прозрачный шланг, заполненный водой, сделать такой уровень можно своими руками. Использование технологии ТИСЭ подразумевает, что нулевой уровень находится на высоте 35-45 см от земли.

После того как вы выставили нулевой уровень, забиваются колышки и натягивается веревка, но лучше использовать толстую леску. После установки угловых кольев устанавливаются осевые колышки для внутренних несущих стен.

Для каркаса обноски используется кругляк, доски, толщиной 5 см и обычный садовый бур. Сначала устанавливаются толстые доски, затем к ним добивают бруски таким образом, чтобы их верхняя часть была на нулевом уровне

Очень важно постоянно контролировать диагонали. После этого вбиваются гвозди и натягивается леска, обноска делается для контролирования строительства и должна быть съемной

В качестве отвеса используют грузик и кастрюлю диаметром 25 см, она должна быть без дна. Сначала в пол-лопаты выкапывают ямку, и можно бурить отверстия под сваи.

Бурение скважин

Схема фундаментного бура ТИСЕ-Ф.

Понадобится достаточно много скважин, и сначала необходимо просверлить скважины под сваи, а затем их расширить.

Если грунт плотный, то сверлить будет достаточно сложно, чтобы облегчить этот процесс, с вечера в скважину можно заливать воду, и утром работа будет выполняться намного проще. Много времени будет уходить на заливку, если скважина диаметром 30 см, а расширение 60 см: на один столб уйдет около 30 кг цемента. Бетон должен быть не очень жидким и не густым.

При расширении скважин под сваи необходимо следить, чтобы накопитель стоял на месте и штанга и плуг вращались.

Проведение армирования

Перед тем как начать гнуть арматуру, надо рассчитать ее длину, она должна быть на 15 см больше высоты столба. Этот размер уйдет на радиус изгиба и на воздушный зазор ростверка. Если высота столба 1,5 метра, необходимо два прута общей длиной около 3,7 метра. Выступающая из столба арматура может быть использована в качестве уплотнителя, при ее движении хорошо выходит воздух из бетона.

Для гидроизоляции проще всего использовать рубероид. Он режется на куски, затем скрепляется в рубашку и опускается в скважину. Бетонировать скважины надо быстро, можно одновременно по 5 штук. После установки свай можно переходить к изготовлению ростверка. Так как при строительстве требуется много бетона, лучше заранее приобрести бетономешалку.

Перед строительством ростверка следует выставить щиты и оббить их плотным полиэтиленом. Для используются шпильки, затем укладывается арматура и заливается бетон.

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

1. Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
2. Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
3. Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.

4. Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

   Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

5. Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
6. Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
7. Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.
