Фундамент для дома из газобетона на винтовых сваях

Особенности установки свай

Дома из газобетонных блоков возводят в большинстве случаев на строительных площадках при неглубоком уровне грунтовых вод. В этом случае фундамент готовят на винтовых опорах или буронабивных сваях, выполняя соединение в единую конструкцию с помощью монолитного ростверка.

Оба типа свай от столбчатых элементов отличаются:

габаритами. При меньшем сечении длина их несколько больше;
материалами, используемыми в изготовлении;
вариантами монтажа.

Винтовые сваи

Если под застройку выделен проблемный участок с пучинистым или слабонесущим грунтом, то дом из газобетона на свайном фундаменте лучше все строить на винтовых свайных опорах. Устанавливать их возможно даже в замерзший грунт или под надводные объекты.

На нижнем конце металлической сваи расположен ы наваренные лопатки или витки, с помощью которых ввинчивание в грунт выполняется быстрее, и обеспечивается расширение опорной подушки. Винтообразная лопатка в данном случае представляет собой своеобразный якорь, прочно зафиксированный в земле.

Верхняя часть трубы имеет специальные отверстия и оголовки (последние могут монтироваться отдельно, после установки свай). Если заглубление выполняется на уровень, не превышающий двух метров, сваи вкручиваются вручную. В остальных случаях придется использовать специальную технику.

Работая с винтовыми опорами, рекомендуется принимать во внимание:

длину участка, оснащенного лопатками;
глубину промерзания земли;
уровень, на котором находится прочный почвенный пласт.

При этом помните, что в плотную почву сваи должны погрузиться минимум на тридцать сантиметров. Во время их вкручивания необходимо держать под контролем положение по вертикальному уровню, так как даже минимальные перекосы не допустимы.

Основными достоинствами винтовых опор являются быстрая установка, отличная несущая способность, чистота на стройплощадке во время выполнения работ, возможность монтажа на участке, имеющем перепады по высотам.

Буронабивные сваи

Второй вариант свайного фундамента для дома из газобетона – буронабивные опоры. Им отдается предпочтение на неровной местности или при глубоком промерзании земли.

Скважины под опоры готовятся ручным или буровым способом. С помощью специального инструмента можно заглубиться на пять и более метров, выполнить на дне уширения, чтобы залить опорные площадки.

В соответствии с диаметром свайной опоры из рубероидного материала готовится опалубка. Длина заготовки должна превышать аналогичный размер сваи на двадцать – тридцать сантиметров. Подготовленную «трубу» устанавливают в скважину, внутри ее размещают каркас из арматурных прутьев, высота которого учитывает размеры будущего ростверка.

Все заливается бетонным раствором, который тщательно уплотняется вибраторами.

Монтаж винтовых свай под дом из пеноблоков

Одноэтажные дома из пеноблоков обладают гораздо меньшей массой, чем аналогичные строения из кирпича или из сборного железобетона.

Поэтому строить дома из пеноблоков и блоков из газобетона там, где грунтовое основание со слабой несущей способностью, выгодно на винтовых сваях. Фундамент, устроенный из рамной конструкции на винтовых сваях значительно дешевле, чем свайный ростверк.

Преимущества блоков из пенобетона и газобетона

Пенобетон — это бетон с ячеистой структурой. Цемент, песок и воду смешивают со специальной пеной. Смесь заливают в формовочные ёмкости. После застывания формы разбирают и получают готовые пеноблоки. Блоки больших размеров производят путём распиловки объёмных монолитов.

Блоки из пенобетона

Плотность пенобетона в три раза меньше плотности кирпича, соответственно и его вес в три раза высокими теплоизоляционными, гидроизоляционными и прочностными качествами, пенобетон выгодно отличается от других видов строительных материалов.

Учитывая невысокую несущую способность, хрупкость материала, пеноблоки можно применять только в строительстве малоэтажных, небольших жилых домов.

Блоки из газобетона по своим качественным характеристикам мало чем отличаются от пеноблоков. Газобетон получают в результате химической реакции цемента, песка и различных недостаток газобетона в его слабой стойкости к влаге. Поэтому кладка из газобетонных блоков требует усиленной гидроизоляции.

Кладку стен из пенобетона и из блоков газобетона строят так же, как и кирпичную кладку на цементном растворе.

Обоснование применения винтовых свай

В результате геологических изысканий на строительной площадке, получают следующие данные:

толщину слоя грунта с низкой несущей способностью (обычно это глинистые почвы, подверженные вспучиванию и промерзанию);
глубину залегания более плотных слоёв почвы;
уровень грунтовых вод;
глубину промерзания почвы.

На основании полученного материала,принимается решение о целесообразности применения винтовых свай в устройстве фундамента для дома из блоков газобетона или пеноблоков.

Технология установки винтовых свай

Проектируют размещение свайных опор по углам здания, в центрах опоры несущих стен с минимальным расстоянием между сваями о т 1,5 до 2 метров.

Одна винтовая свая может выдерживать осевую нагрузку до 25 тонн.

Монтаж винтовой сваи

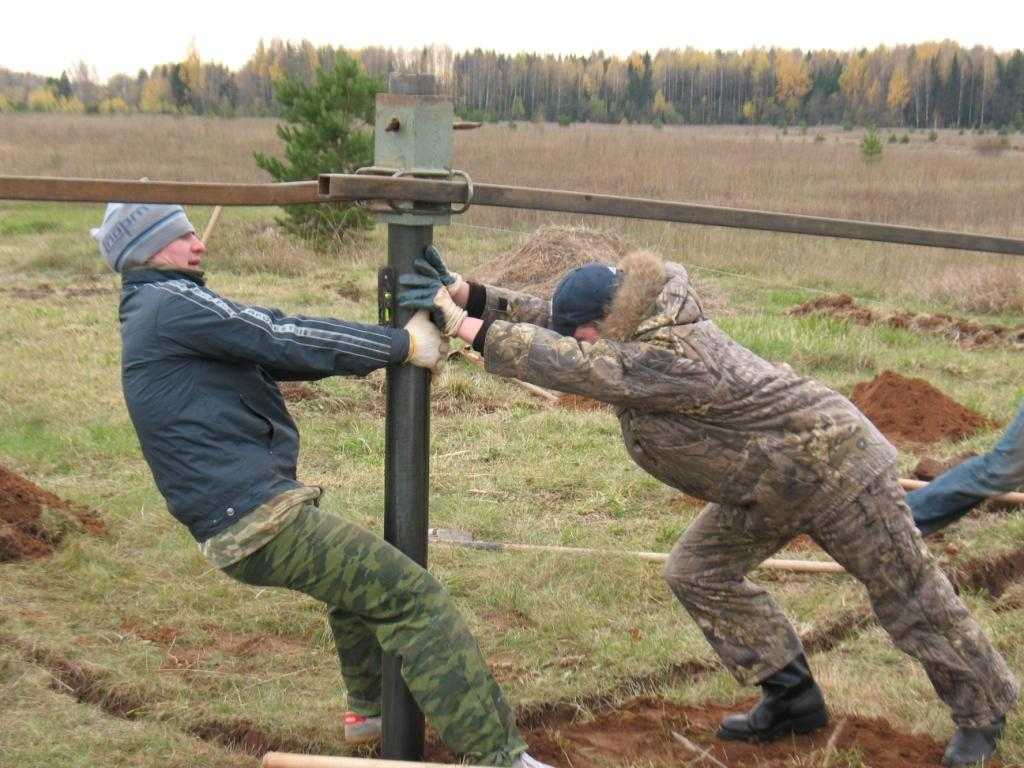

Установка винтовых свай не составляет большой сложности. Оголовок свайной опоры состоит из металлического пятака, приваренного к верхнему концу стержня сваи. Эта горизонтальная опора имеет технологические отверстия для крепления монтажного оборудования.

Через отверстия закрепляют монтажный ворот. Двое рабочих, вращая ворот, погружают сваю в грунт. В ходе ввинчивания сваи в грунт происходит его уплотнение.

Когда количество свайных опор составляет большое количество и глубина их погружения составляет несколько метров, применяют механизированные установки. Силовое оборудование оснащено стрелой, на конце которой установлен вращательный орган. Его соединяют болтами с оголовком винтовой сваи и сообщают ему вращательное движение. В результате, за малый срок можно установить много свай на большой площади.

Устройство цоколя

Надо знать, что при открытом пространстве под домом, сваи постоянно подвергаются агрессивному воздействию окружающей среды.В зимнее время промёрзший грунт может выдавить сваю наверх, что вызовет деформацию рамной конструкции фундамента дома из пеноблоков. Любое повреждение рамы неизбежно приведёт дом в аварийное состояние так, как структура пеноблоков и блоков из газобетона хрупкая и стены дома могут покрыться трещинами.

Цоколь дома на винтовых сваях

Чтобы не подвергать дом риску разрушения, сваи облицовывают. По периметру дома пространство под строением закрывают любым пригодным щитовым материалом. Ограждение утепляют пенопластом, минеральной ватой либо другим материалом. Устраивают гидроизоляцию из полимерной плёнки. После этого устанавливают сайдинг.

Между ограждением подполья и низом дома обязательно нужно оставлять деформационные швы. Они необходимы для компенсации температурных деформаций.

При хорошо устроенном ограждении подполья, когда снаружи температура воздуха будет 20 градусов мороза, то внутренняя температура воздуха будет составлять 5 градусов тепла. В таких условиях фундамент на винтовых сваях прослужит много лет.

Обустройство гидроизоляции и укладка венцов

Обвязка из бруса, пропитанная раствором против влаги и гниения

Качественная гидроизоляция предохраняет стены здания и его внутренний микроклимат от увлажнения. От точности монтажа первого срубного венца зависит прочность и устойчивость дома. Проекты домов на сваях предусматривают укладку изоляционных слоев, которые защищают коробку дома от проникновения воды снаружи и должны утеплить стены от холода.

Пошаговая последовательность установки венца:

выравнивают верх основания, стелют рубероид (2 слоя) на горячем битуме или готовой мастике, кладут стеклоизол;
прокладывают дощатую подложку (лежни), пропитанную защитным составом, проверяют горизонтальность;
брус готовят путем раскроя по размерам основания вдоль и поперек;
монтируют по периметру, пространство между элементами пропитывают мастикой, чтобы закрыть от гниения.

Поперечные бревна кладут поперек частей венца, координируют прямоугольность, горизонтальность балок и соответствие проектным размерам.

Лучше быть во всеоружии

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт. Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.

Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru

Выдержка из документаИсточник ecodom-kostroma.ru

Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.

Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su

Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.

Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

Так вырезают лопасти для свайИсточник chelny.zoon.ru

Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Качество очевидноИсточник bibliostroy.ru

Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Создание фундамента

Сначала нужно вырыть яму той глубины, на которую планирует заглублять фундамент. Далее на ее дне делается подушка из крупнозернистого песка, с толщиной слоя около 0.2 метров. Подушка из песка будет важным элементом конструкции. Ведь она сделает несущую землю ровнее, и как следствие, основание будет более надежным.

Обычно песок применяется при постройке фундамента на глинистой почве. После того, как песок засыпан, его проливают водой и используя строительный инструмент, утрамбовывают. Таким образом можно получить твердую и ровную площадку, которая для фундамента будет мягкой подушкой.

Далее делается гидроизоляция из пленки или рубероида, которые необходимо уложить на песчаную подушку. При этом гидроизоляцию нужно постелить таким образом, чтобы она закрыла и дно ямы и ее стенки.

Арматурный каркас потребуется для большей прочности фундамента. Его часто делают из стальных сеток с диаметром прутов 1-1.2 см. И, хотя арматура не нова и является простейшим изделием, строители постоянно совершенствуют даже подобные элементы, когда, казалось бы, ничего нового уже не может быть придумано. На сегодняшний день помимо металлических есть прутья из разных композитов, которые имеют вполне демократичную цену и при этом обладают неплохими показателями.

Кроме армирования в фундаменте нужно предусмотреть закладку коммуникаций и, соответственно, полости для них. Также эти проемы могут выполнять и вентиляционную функцию, а сделать их можно с помощью труб, вставленных в каркас. После того, как они будут залиты бетоном, получатся круглые отверстия для прокладки коммуникаций.

Дальше дело за опалубкой. В некоторых случаях можно обойтись и без нее, но все-таки опалубочная конструкция помогает в строительстве. Ее применение не сильно повышает стоимость работ в целом. Также доски опалубки часто используются для обустройства цоколя. И наконец, она делает процесс заливки фундамента более удобным и экономичным, ведь строители получают возможность контроля заливки и могут придать основанию нужную форму без лишних трудозатрат.

На финальном этапе нам будет нужно залить сам ленточный фундамент. При этом раствор должен быть качественным, это можно определить даже на глаз. Хорошая смесь при сбрасывании с лопаты принимает вид конуса, при этом никаких растеканий быть не должно. И если на строительную площадку бетон доставляется специальным транспортом, то такой тест будет полезно провести, потому что компании, производящие бетон, могут сэкономить на растворе и сделать его слабее, чем указано в проекте.

Раствор для заливки фундамента должен содержать в себе одну часть цемента, три части песка и пять частей щебня. Также любая основа под газобетонный дом должна иметь высокие несущие способности, которые полностью зависят от показателей материала. Кроме этого на прочность фундамента влияет технология трамбовки, и время на протяжении которого твердел материал, а также климатические условия.

Чтобы стенки траншеи не упали на незастывший фундамент для дома из газобетона, нужно сделать особые щиты, которые сбиваются из самой разной древесины. Трамбовать смесь нужно постепенно, по ходу всей заливки, причем делается это в отношении каждого слоя. Если утрамбовывать постепенно, то фундамент для газобетонного здания не будет повреждаться пузырьками воздуха изнутри.

Примерно спустя месяц после заливки фундамента при плюсовой температуре опалубку можно снять. Если основа заливается в жаркую погоду, то это можно сделать уже через неделю с небольшим. Но все же такой бетон схватился, но не отвердел до конца, и это нужно учитывать. При схватывании бетона за основой нужно будет ухаживать путем постоянного увлажнения и покрытия пленкой или мешковиной, чтобы уменьшить отрицательное влияние ультрафиолета.

Также важно сделать отмостку, которая будет защищать фундамент от осадков. Она делается по всему периметру фундамента, а ширина может быть 1-2 метра

Высота же довольно небольшая 0.15 метров, также нужно обязательно соблюсти наклон от дома. Таким образом падающая вода вместо проникновения через почву к фундаменту, будет оттекать в сторону, и хорошо, если отвод воды будет осуществляться еще и ливневкой, которая уведет ее далеко от периметра здания.

Сделанная отмостка не дает влаге попадать в фундамент, а наружную часть цоколя нужно накрыть влагозащищающей мембраной. Таким образом, грунтовые воды не смогут попадать в помещения. Также цоколь может быть изолирован, чтобы уменьшить выход тепла из здания, ну и в конце работ проводится его отделка для большей эстетики.

Пример расчета

Расчет свайно-ростверкового основания состоит из определения количества свай. Оно получается путем деления веса дома (расчетного) на несущую способность одной опоры.

То есть, если условный вес дома 10 т, а несущая способность сваи 1 т, то понадобится 10 свай.

Схема распределения опор зависит от конфигурации дома. Основными и наиболее ответственными участками, определяющими устойчивость и надежность основания, являются углы.

При проектировании сначала предусматривают по одной свае на каждый угол, точку примыкания к несущим стенам и прочим нагруженным узлам.

После этого равномерно распределяют остальные опоры, добиваясь максимально равномерного распределения нагрузки.

Опытные проектировщики всегда предусматривают некоторый запас прочности для основания, чтобы фундамент мог выдержать дополнительные эксплуатационные нагрузки или вес от пристроек.

Свайный фундамент

Чаще всего, дома из газобетона на площадках с близким залеганием грунтовых вод устанавливают на буронабивных или винтовых сваях, связывая их между собой монолитным ростверком. От столбчатых конструкций они отличаются:

размерами – диаметр меньше, а длина больше;
материалом изготовления;
способом установки.

Закладывают свайные фундаменты глубже максимального показателя уровня промерзания почвы, зафиксированного в регионе строительства.

Особенности фундамента на винтовых сваях

На участках со сложными грунтами (пучинистыми, слабонесущими, просадочными) дом из газобетона рекомендуется возводить на винтовых сваях. Их устанавливают даже в условиях мерзлоты и при монтаже надводных построек.

На металлических сваях с нижней стороны располагаются приваренные лопасти или витки, облегчающие ввинчивание трубы в грунт и обеспечивающие увеличение их опорной площади. Винтовые лопасти, в этом случае, выполняют функцию якоря, закрепленного в прочном грунтовом слое.

В верхней части труб предусматриваются технологические отверстия и могут находиться, или монтироваться позже, оголовки. При небольшом заглублении фундамента (до 2м) сваи допускается вкручивать самостоятельно при помощи 2-3 помощников с использованием дополнительных приспособлений. При большей глубине требуется строительная спецтехника.

После установки полость свай заполняют бетонным раствором. Кроме усиления конструкции, он защищает внутреннюю поверхность металлических труб от воздействия коррозионных процессов.

Для винтовых свай при определении размеров их заглубления следует учитывать:

длину лопастной части;
уровень промерзания почвы;
глубину залегания прочного несущего пласта грунта.

Следует отметить, что в плотный опорный слой почвы винтовые сваи должны входить не менее чем на 300мм. При их вкручивании следует контролировать вертикальные отклонения при помощи геодезических приборов, строительного уровня, или же простого отвеса. Не стоит забывать о том, что даже небольшой перекос может повлечь за собой извлечение винтовых труб и повторную их установку, но уже в другом месте.

Преимуществом винтовых свай является:

быстрота возведения;
высокий показатель несущей способности;
относительная чистота строительной площадки;
оптимальное решение при перепаде ландшафтных высот.

Особенности фундамента на буронабивных сваях

Кроме возведения малоэтажного дома из газобетона на винтовых сваях, существует вариант установки зданий и на буронабивных сваях. Их широко используют на неровных участках, а также при значительной глубине промерзания почвы.

Скважины под фундамент для частного строения обычно бурят вручную при помощи строительного бура. Его регулируемая по длине штанга позволяет выполнять углубления до 5 метров, а в некоторых случаях – и больше. Современный инструмент имеет возможность выполнения расширений в нижней части каждой из скважин для возможности выполнения опорных подушек.

Из рубероида изготавливается опалубка диаметром, соответствующим размеру сваи, и длиной – на 20-30см больше глубины скважины. «Трубу» вставляют в просверленное углубление и помещают внутрь арматурный каркас несложной формы, размер которого выбирают с учетом высоты будущего ростверка.

Буронабивные сваи без армирования не допускается устанавливать на пучинистых или горизонтально-подвижных грунтах. Они способны выдерживать только осевые нагрузки, так как изгибу, растяжению или боковым усилиям противостоять не могут.

На заключительном этапе в скважину заливают бетонный раствор, уплотняя смесь вибраторами. После окончательного затвердения бетона приступают к устройству монолитной обвязки фундамента, на которую впоследствии будут укладываться газобетонные блоки.

Наземные части, или оголовки, отдельно установленных свай обвязывают цельной жесткой рамой железобетонного ростверка. Таким образом появляется единая, объединенная конструкция фундамента. Основной функцией ростверка является равномерное распределение постоянных и временно возникающих нагрузок, а также обеспечение возможности возведения стен.

Обвязка может быть выполнена:

монолитной или сборной;
в виде балок или цельной плиты;
висячим, наземным, либо заглубленным.

При устройстве монолитного ростверка используется опалубка и в обязательном порядке устанавливается арматура, которая связывается с выпусками свай или ее металлическими оголовками.

Свайный фундамент для дома из газобетона

Предпосылкой для устройства фундамента на сваях служат залегающие близко к поверхности грунтовые воды. Отличие от столбчатого заключается в меньшем диаметре свай, но большей их длине, а также материалом изготовления.

Выделяют сваи винтовые и буронабивные.

Винтовые сваи

(стоимость при диаметре лопасти в 200 мм и длине в 1500 мм – 850 руб/шт, при длине 4 500 мм – 1 400 руб/шт). Используются на слабонесущих, просадочных, пучинистых грунтах или в том случае, если рельеф участка под строительство отличается перепадами высот.

Винтовые сваи изготавливаются из стали. Нижняя часть сваи оснащена витками (лопастями), которые облегчают процесс углубления в грунт и дают возможность закрепить сваю в прочный простой грунт с хорошей несущей способностью. Причем глубина углубления составляет не мене 300 мм. В почве витки играют роль якоря, который устраняет вероятность смещения сваи.

Буронабивные сваи

(стоимость при диаметре 150 мм – 3 800 руб/шт, при диаметре 200 мм –5 100 руб/шт). Применяются на таких типах грунта как песок, суглинок, супесь, глина, торфяной грунт. При этом буронабивные сваи выдерживают нагрузку до 10 тон.

Установленные сваи любого вида соединяются друг с другом с применением монолитного ростоверка.

Технология установки свай достаточно сложная, но себестоимость изготовления фундамента наиболее низкая, в сравнении с перечисленными видами фундаментов.

Вывод. Свайный фундамент идеален для сложных грунтов и неровного рельефа местности.

Как видим, выбрать есть из чего, но, тем не менее, есть общие правила, которым должны соответствовать все виды фундамента.

Технология установки винтовых свай

Монтаж винтовой сваи

Как выбрать тип фундамента

Прежде чем выбрать, какой лучше использовать тип опорной части для дома из газобетона, необходимо учесть следующие моменты:

геологические условия участка строительства, прочность основания, водонасыщенность грунта, уровень расположения подземных вод;
массу здания (при сравнении строений, выполненных из одного материала, на эту характеристику сильное влияние оказывает этажность);
экономические возможности.

Влияние характеристик почвы

Влага в грунте и тип почвы влияют на отметку заложения опорной части. Грунты на участке могут быть одного из следующих видов:

крупнообломочные;
крупный песок;
средний песок;
глина;
суглинок;
супесь;
мелкий или пылеватый песок;
насыпной грунт.

Последние две позиции обладают очень низкими прочностными показателями. Строить на таких основаниях не рекомендуется (исключение могут составлять только свайные фундаменты). Лучшим вариантом станет замена материала на песок средней или крупной фракции.

Лучшими грунтами для строительства станут крупнообломочные и песчаные (средние и крупные). Такие основания обладают высокой прочностью и не склонны к морозному пучению (одному из основных врагов фундаментов для домов из газобетона).

Хорошими прочностными характеристиками также обладают тугопластичные глины и суглинки. Но все глинистые почвы (глина, суглинок, супесь) могут приводить к неравномерному поднятию здания в зимний период. Такое явление возникает из-за морозного пучения. При этом наружные стены здания поднимаются сильнее, чем внутренние. На стенах из газоблоков появляются трещины. При строительстве на таких основаниях требуется принять своевременные меры по предотвращению морозного пучения.

При строительстве на пучинистых грунтах необходимо выбирать те типы фундамента, которые заглублены ниже промерзания грунта. Величина определяется по нормативным документам. В среднем это значение находится в пределах 1—2 м.

Глубина промерзания грунта

Фундамент для дома из газобетона (его подошва) должен быть минимум на 50 см выше уровня грунтовых вод. В зависимости от расположения влаги можно использовать заглубленную конструкцию (уходит в землю на 1,5 м и более) или мелкозаглубленную (заложение в этом случае принимается равным примерно 70—100 см). Также при выборе глубины заложения фундаментов требуется учитывать необходимость устройства подвала.

Конструктивные особенности здания и нагрузка на фундамент

Чтобы выбрать, какой фундамент лучше подойдет для дома из блоков, рекомендуется ознакомиться с таблицей ниже. Размеры и толщина опорной части назначаются расчетом.

Грунты на участке строительства	Для одноэтажного дома из блоков	Для двухэтажного дома из блоков
Крупнообломочные почвы, пески средние и крупные	Для экономии денежных средств в этом случае применяют столбчатые основания или ленточные с небольшой глубиной заложения	Для таких зданий применяют столбы. Ленточный фундамент под дом из газобетона в этом случае должен иметь т-образное сечения (увеличенная толщина снизу). Прямоугольный тип сечения лучше не использовать из-за низкой несущей способности
Глины, суглинки и супеси (чаще всего они являются водонасыщенными)	Можно использовать свайный фундамент из винтовых опор. Они отлично подойдут даже при насыщенной влаге почве. По оголовкам свай делается надежный монолитный ростверк, который свяжет отдельные опоры в одну систему. Также отличным вариантом станет плитное основание (из-за малой нагрузки толщина фундамента применяется сравнительно небольшой примерно 200мм)	Фундамент под дом из газобетона в этом случае назначается ленточного или плитного типа. При этом лента должна быть заложена ниже промерзания или иметь надежное утепление. Для защиты здания от влаги проектируется система дренажа, гидроизоляция и отмостка по периметру. Лента может изготавливаться из монолита или блоков ФБС. Монолитный вариант предпочтителен, поскольку ФБС слабо связаны между собой. По их обрезу все равно придется выполнять железобетонный пояс. Толщина фундамента назначается в зависимости от толщины стен. Если устройство подвала не планируется, используется плита мелкого заложения. Такой подход позволит сократить расходы на строительство
Участки с высоким расположением уровня грунтовых вод (болотистая местность)	В качестве опорной части можно использовать ленту из монолита или ФБС. При этом требуется соблюдать расстояние между подошвой фундамента и уровнем воды —50 см. При очень высоком поднятии влаги качестве фундамента используется плита или винтовые сваи	Винтовые сваи обладают достаточно низкой несущей способностью. При строительстве дома в два этажа на болоте, рекомендуется в качестве фундамента применять плитный

Технология кладки газоблоков

Как выполняется монтаж газобетона на свайном фундаменте? Под первый блочный ряд устраивается гидроизоляционный слой, чтобы камни не впитывали в себя влагу из ростверка. После этого ряд блоков выкладывается на цементный раствор, в дальнейшем с этой целью используется клеевая смесь.

Кладочные работы выполняются от углов, между которыми натягивается шнур. При необходимости заполнения ряда полностью из цельного блока вырезают необходимый по размерам доборный элемент. Все последующие ряды выполняются с перевязкой в полблока, как в случае с кирпичной кладкой.

Клей на поверхность блоков наносится шпателем либо кареткой, ширина которой соответствует размеру камня. Шов толстым не делается, потому что клей обладает отличными сцепляющими свойствами. Для выравнивая уложенных в ряд блоков используют резиновую или деревянную киянку.

Для предотвращения на поверхности стен трещин используют метод армирования. Такая операция выполняется при строительстве любого крупного здания, а под газобетонный дом, возведенный по свайному фундаменту, она лишней не будет. Армированию подлежат не все ряды, а лишь определенные, считающиеся наиболее уязвимыми. К ним относятся участки с перемычками, опорные точки, первый кладочный ряд, зоны, находящиеся под проемами оконных блоков.

Для этого рабочего этапа разрешается использовать следующие материалы:

двойной стальной проволочный каркас, соединенный поперечными перемычками. Укладка его выполняется в один слой;
арматурные прутья сечением шесть – восемь миллиметров. Их укладывают двумя параллельными рядами, предварительно в блочном материале прорезав штробы.

Техника безопасности

При устройстве свайно-растверкового фундамента для дома из газобетона нужно соблюдать технику безопасности. Нормы ТБ при выполнении бетонных и свайных работ регламентируют:

СНиП 12-03-2001. Безопасность труда в строительстве. Общие требования;
СНиП 12-04-2002. Безопасность труда в строительстве. Строительное производство.

Свайный фундамент с ростверком под газобетон по соотношению несущих способностей и денежных затрат является одним из лучших вариантов. На слабонесущих грунтах, болотистой или пересеченной местности — это единственный способ сделать надежное основание под строение из газоблока.

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это один из основных вариантов реализации свайного основания, состоящий из системы вертикальных опор и пояса обвязки в верхней части.

Опоры (сваи) погружаются в грунт, минуя верхние ненадежные слои, достигают плотных слоев и образуют устойчивые неподвижные точки привязки.

В результате нагрузка от веса дома принимается ростверком и передается через систему свай на плотные слои грунта.

Это отличает свайно-ростверковый фундамент от свайно-ленточного, который имеет очень близкую конструкцию, но отличается тем, что лента кроме свай опирается и на поверхность грунта, несколько разгружая вертикальные опоры.

Возникает совсем другой тип передачи нагрузки, поэтому путать эти два вида основания не следует.
