Этапы монтажа водяного пола
Укладку такой системы в каркасных домах можно производить в стяжку и без нее. Каждый способ имеет свои особенности.
Установка в плавающую стяжку
Перед тем как выполнять монтаж в цементно-песчаную заливку необходимо удостовериться выдержит ли конструкция каркасного дома такую нагрузку. При этом учитывается, что толщина стяжки не более 5 сантиметров и ее вес, который на один квадратный метр составляет в среднем 400 килограмм.
Процесс укладки теплого пола в бетонный раствор состоит из таких этапов:
- На черновую основу расстилается слой гидроизоляционного материала. Пленочную защиту от влаги следует укладывать с расчетом напуска на стены в 15 сантиметров. Все зоны стыков фиксируются строительным скотчем.
- Сверху гидроизоляция покрывается утеплителем. Для этого можно использовать пенополистирол в рулонах или в виде плит.
- На теплоизоляционный слой укладывается армирующая сетка. При этом по всему периметру комнаты устанавливается демпферная лента, защищающая стяжку от разрушений.
- К армирующему покрытию закрепляются при помощи хомутов трубы. Укладка их осуществляется согласно заранее намеченной схеме. При этом нужно соблюдать расстояние между элементами, по которым будет проходить теплоноситель 10 – 15 сантиметров.
- Разложенную и зафиксированную на полу систему из трубопровода следует обязательно протестировать. Проверка рабочего процесса выполняется на протяжении суток.
- Если давление в трубах на протяжении 24 часов сохраняется, то можно приступать к заливке.
Выравнивание стяжки проводится по выставленным маячкам, которые после того как раствор немного застынет, удаляются. За счет отсутствия мест сцепления раствора с черновой основой деревянные элементы каркасного дома не деформируются. При этом стяжка получается защищенной со всех сторон. Такая защита позволяет всегда сохранять ее целостность в процессе эксплуатации.
На деревянный настил
Такой вариант укладки предполагает размещение системы на черновой основе из дерева. Для этого необходимо:
- Расстелить гидроизоляционную основу. Для таких целей применяется пленка из полиэтилена и фольгированный пенополистирол.
- Взять доски и проделать в них желобки для труб. После этого их следует уложить на защищающее от влаги покрытие с шагом в 10- 15 сантиметров.
- В деревянный каркас устанавливаются водяной контур, который покрывается металлическими листами.
- Сверху на всю конструкцию укладывается ОСП или фанера.
После осуществления монтажа водяного контура в такой опосредованности выполняется пробный запуск системы. Удостоверившись, что устройство теплого пола работает правильно можно приступать к установке финишного покрытия.
Особенности монтажа теплого пола в каркасном доме
Существует два вида теплого пола:
- водяной, где обогрев пола осуществляется теплоносителем, циркулирующим по трубам;
-
электрический, предусматривающий укладку электрических нагревательных элементов, излучающих тепло.
Электрический и водяной теплые полы
В каркасном доме, возведенном на сваях, так же, как и в любом другом строении, можно сделать обогрев путем монтажа любой из этих систем
Однако если дом стоит на сваях, технология утепления и монтажа системы «водяной теплый пол» будет несколько отличной. Очень важно еще на стадии произведения расчетов изолировать все холодные зоны, проведя тщательную герметизацию щелей и стыков
Водяной теплый пол в каркасном доме
Выбор системы теплого пола в каркасном доме на сваях зависит от различных факторов, к числу которых относится следующее:
- климатическая зона;
- геологические особенности местности;
- конструктивные особенности дома;
-
расчеты теплопотерь.
Деревянная система теплого водяного пола
Самым эффективным и экономичным в плане расходования энергоресурсов станет водяной теплый пол. Хотя изначально его обустройство потребует значительных финансовых затрат на закупку материалов, в дальнейшем он сполна способен себя окупить незначительным расходованием энергии.
Если по каким-либо причинам устройство водяного теплого пола в каркасном доме невозможно, можно сделать электрический вариант обогрева.
Это интересно: Как укладывать теплый пол под ламинат в деревянном доме: разъясняем тщательно

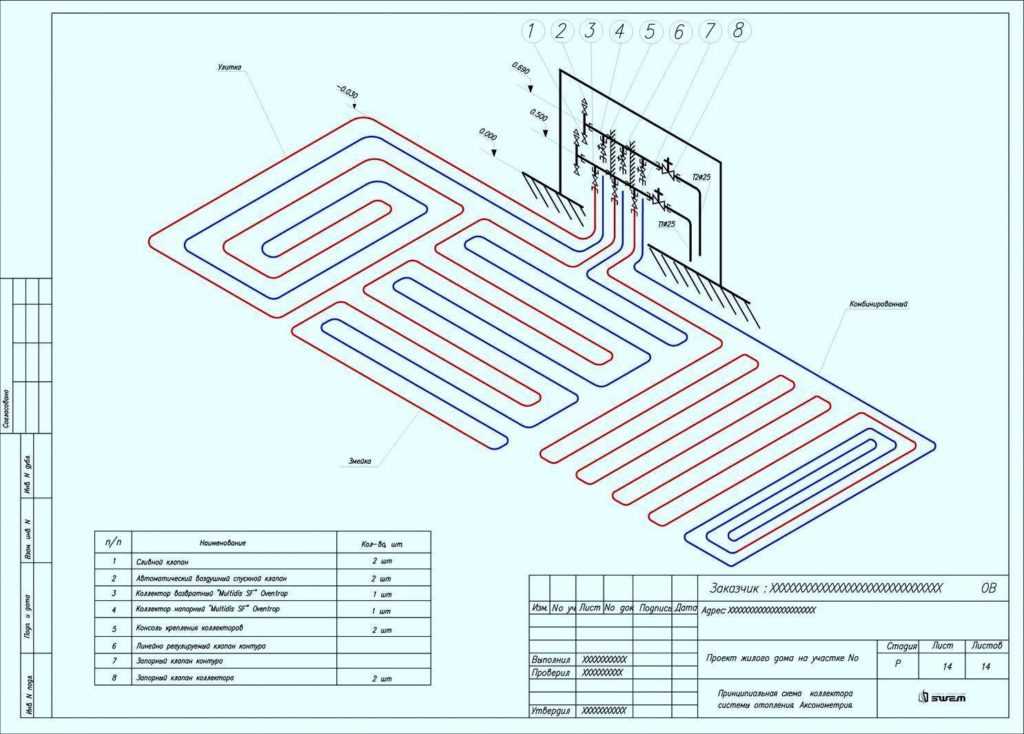

Схемы укладки водяного теплого пола
От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.
Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.
Комбинированный способ делает возможным прогрев углов у наружных стен помещения.
Змейка
Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.
Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.
Схема «Змейка» имеет следующие особенности:
- максимальный изгиб петли достигает 180
- уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
- активно применяется в ванной комнате и санузлах
- монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона
Улитка
Положение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно.
Улиткой прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.
Особенности схемы укладки «Улитка»:
- изгиб трубы составляет 31-90
- используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
- не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок
Комбинированная схема раскладки
При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой».
Как составить схему укладки пола по плану?
При составлении плана монтажа пола надо учитывать следующее:
- определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
- мощность котла
- размеры комнат в м2
- количество отапливаемых этажей
- материал основы (дерево, бетон, полистирол)
- расположение мебели в комнатах
- угол наклона поверхности
Также при расчете следует обратить внимание на некоторые нюансы:
- длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
- разница между длиной контуров в разных комнатах должна быть не более 15 м
- минимальная площадь контура должна составлять 15 м2
- количество материала зависит от шага укладки
| Расстояние между петлями/см | Расход материала/погонный метр |
| 10 | 10 |
| 15 | 6,7 |
| 20 | 5 |
| 25 | 4 |
| 30 | 3,4 |
Т.о. количество материала высчитывается по формуле:
погонный метр трубы (с учётом расстояния между петлями) x площадь помещения
План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.
Модульная схема по деревянному основанию
Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.
Теплый пол на деревянном основании
Фото укладки труб теплого пола
Общие особенности и рекомендации по установке
При толщине стен 150 мм температуру котла зимой в каркасном доме можно держать в районе 55-65 градусов. По моему мнению, это оптимальный промежуток по соотношению цена/польза. Не нужно размещать магистрали труб под мебелью, диванами или креслами и прочее. В этом нет никакого смысла, ведь тепла от этого будет мало, его будет поглощать мебель, которая под его действием будет быстрее портится. Так же не рекомендую устанавливать водный пол под кроватями, достаточное тепло будет при расположении магистралей возле них. Ведь воздух от них становится более сухой, а под одеялом и без сильного местного отопления не будет холодно.
Не следует пренебрегать радиаторами ( батареи ). Советую разместить их стандартно под окнами, для бытовых вещей, большего тепла ( если нужно ) и отсутствия конденсата на окнах. Трубы ( магистрали ) делаем из бесшовного метало-пластика. Магистрали нужно размещать на расстоянии 150 — 200 мм друг от друга и от стен. Это позволит нам разместить плинтус, не повреждая магистраль
Максимальная длина труб 50 метров, иначе теряется коэффициент нагрева, соответственно тёплые полы будут хуже прогреваться, но в каркасном строении это не столь важно
Оптимальная температура тёплого пола 30 градусов, чтобы человек при касании о него не чувствовал ни холод, ни жар. В большинстве тёплых полов необходимо разместить фольгированный пенофол под трубы, во избегания утечки тепла.
Дом из какого материала Вам нравится больше всего?
Дом из бруса
24.63%
Дом из кирпича
18.57%
Бревенчатый дом
14.55%
Дом из газобетонных блоков
16.26%
Дом по канадской технологии
11.51%
Дом из оцилиндрованного бревна
3.81%
Монолитный дом
4.08%
Дом из пеноблоков
3.29%
Дом из сип-панелей
3.32%
Проголосовало: 3285
Выбор конструктивных элементов и материалов
Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.
Внимание на качество балок перекрытия
В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.
Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.
Обустройство ростверка возможно несколькими способами:
- Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
- Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.
При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.
Варианты нижней обшивки
При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.
Что подойдет? Здесь несколько вариантов:
- ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
- ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
- Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.
Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.
Утеплитель – основа теплоизоляции пола
При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:
- Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
- Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
- Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.
Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.
Особенности обустройства пола и выполнение работ по утеплению
Утеплительные работы в каркасном доме следует начинать еще в процессе его укладки. В таком случае прилагаемые усилия будут минимальными, а достигнутый эффект – максимальным.
Алгоритм выполнения работ следующий:
Укладка лаг из прямоугольного бруса на металлические сваи. Предварительно следует позаботиться об изоляции свай от лаг при помощи материала наподобие рубероида;
Скрепление брусков с лагами посредством гвоздей и укладка дощатого перекрытия, выполняющего роль чернового пола;
Укладка гидроизоляционного слоя, который должен полностью облегать лаги и частично заходить на стены. Для выполнения гидроизоляции можно использовать традиционную пленку, однако более эффективно применение специальной перфорированной мембраны;
Закладка теплоизоляционного слоя в пространство между лагами. Для этого можно использовать минеральную вату, керамзит, пенопласт, пенополистирол и многие другие материалы
Важно следить за тем, чтобы листы утеплителя плотно стыковались друг с другом и были хорошо прижаты к лагам, чтобы не создавались предпосылки для образования мостиков холода. В противном случае теплоизоляционный эффект будет существенно снижен, а сам материал постепенно начнет портиться
Укладка утеплителя производится до верхнего уровня лаг;
Закрепление пароизоляционного слоя (перфорированной мембраны) с захватом части стены. Данный этап не является обязательным, однако наличие пароизоляции положительно скажется на эксплуатационных характеристиках пола дома на сваях и продлит срок его службы;
Укладка подосновы из листового материала, например, ДСП или многослойной фанеры. При монтаже дощатого пола без данного слоя вполне можно обойтись, но он существенно снижает теплопроводность всей конструкции. В некоторых случаях для повышения крепости пола подоснову делают двухслойной;
Монтаж чистового пола.
В тех случаях, когда вопросом утепления пола занимаются не во время строительства, а уже в возведенном здании, то примерный план работ выглядит следующим образом:
- Снятие верхнего (чистового) слоя пола;
- Демонтаж подосновы (при ее наличии);
- Устранение старых тепло-, паро- и гидроизоляционных материалов. Вторичное применение пленки невозможно по той причине, что она не сможет обеспечить требуемую герметичность из-за имеющихся отверстий от старого крепежа;
- Выполнение работ в соответствии с вышеописанным алгоритмом.
Теплоизоляционный слой обеспечивает пассивное утепление пола за счет препятствования проникновения холода извне и выхода тепла наружу. В то же время сделать пол действительно теплым можно исключительно при использовании конструкций, обеспечивающих его нагрев за счет циркуляции энергоносителя или использования нагревательных элементов.
Процесс монтажа
Весь монтаж водяного теплого пола в частном доме состоит из нескольких основных процессов. Выполняя каждый правильно, умельцы получают в награду теплые водяные полы в частном доме, работающие надежно до 50 лет.
Вся работа состоит из:
- проектировки;
- утепления;
- укладки труб;
- стяжки готовых полов.
Каждая часть имеет свои подводные камни. С ними нужно познакомиться поближе.
Создание проекта
Выполняя монтаж водяного теплого пола своими руками, следует правильно рассчитать мощность котла. При нехватке мощности будет недостаточно прогреваться вода, что отразится на качестве отопления. Мощность обычно берется больше на 15-20% от суммарных потребляемых мощностей.
Каждый водный трубопровод выполняется цельной трубой. Для расчета длины необходимо сначала на бумаге выполнить чертеж всех контуров. Обозначается их схема прокладывания и место крепления коллектора.
Правильно составленная схема поможет при монтаже и расчете оборудования и комплектующих
Утепление водяного отопления
Чтобы тепло грело дом, а не землю или потолки в соседней квартире, применяют различный утеплитель для теплого пола, который укладывается на подготовленное ровное основание. Перепады по высоте не могут быть выше 5 мм. Система будет греть неправильно и недолго.
Утеплитель для водяного теплого пола бывает из различных материалов. Применение должно быть обоснованно местом, температурой окружающей среды и видом основания.
Наибольшей популярностью пользуются следующие утеплители:
Пенополистирол. Применяется при утеплении первых этажей на грунте или холодном подвале. Этот утеплитель под теплый пол имеет высокую плотность. Выпускается различной толщины. Чем больше нужна теплоизоляция, тем толще используются плиты.
Пенополистирол – плотный и теплоустойчивый материалМинеральная вата применяется совместно с деревянными покрытиями
Профильная теплоизоляция – наиболее современный утеплитель для теплого водяного пола. Представляет собой экструдированный пенополистирол с ламинированным покрытием и пазами или бобышками, помогающими последующей укладке труб. Единственный минус теплоизолятора – его цена.
Теплоизоляция для водяного теплого пола выпускается в виде плит. Их укладка обычно не занимает много сил или времени. Все швы или стыки необходимо проклеить фольгированным скотчем для избегания попадания в них влаги и уменьшения теплопотерь.
Каждая составляющая пирога теплого пола имеет важное значение
Сверху утеплителя кладется гидроизоляционный слой для защиты его от воздействия влаги или агрессивной среды (бетон, цемент). Рекомендуется также покрыть утеплитель фольгированным слоем для лучшего отражения и распределения тепла. На практике это работает только для деревянных наборных полов. При заливке бетоном это просто лишняя трата денег. При использовании профильных плит все эти действия опускаются.
Может быть интересно
Укладка труб
Для монтажа водяного отопления используют медные, металлопластиковые и полипропиленовые трубы диаметром 15-20 мм. Диаметр трубы зависит от величины помещения и погоды в данном регионе.
Для монтажа используют две схемы укладки труб водяного отопления:
- Схема змейка. Это когда труба равномерной змейкой раскладывается по всей поверхности помещения. При такой раскладке вначале получается горячая вода, затем она постепенно остывает, и охлажденная возвращается в обрат. Рекомендуется использовать в санитарных помещениях (ванна, туалет), коридорах и маленьких комнатах, где протяженность контура невелика.
- Схема улитка. Для больших помещений рекомендуется раскладывать трубы спиралью, начиная с середины. Получается чередование труб различной температуры. Тепло распределяется равномерно. Самую горячую трубу располагают вдоль наружной стены для компенсации наружного холода.
Теплые полы водяные монтажные в виде схемы укладки трубопроводов
Прокладка каждого контура выполняется цельной трубой. Все изгибы делаются плавными. Расстояние между трубами теплого пола – 7-20 см. От стены интервал составляет – 5-7 см.
Какую систему выбрать
Системы напольного отопления делятся на водяные и электрические. Оба вида востребованы, и однозначно сказать какой из них лучше, нельзя. Чтобы определиться с выбором, следует ознакомиться с их характеристиками, сравнить плюсы и минусы.
Водяной пол
Основным условием для монтажа водяных полов является возможность прямого подключения к центральной отопительной системе или обустройство отдельной бойлерной. В многоквартирных домах такие полы могут использоваться лишь в том случае, если они изначально были заложены в проект. В стандартных городских квартирах их монтаж запрещен, поскольку давление воды в системе рассчитано исключительно на радиаторное отопление.
Водяной теплый пол
Для устройства теплых полов используются металлопластиковые или полимерные термостойкие трубы, благодаря которым система бесперебойно функционирует 40-50 лет, при условии правильной укладки и подключения. Такой обогрев является низкотемпературным, и чаще всего применяется как вспомогательное отопление. В то же время, он может выступать и в качестве основного источника тепла, особенно для небольших помещений.
Трубы для водяного теплого пола
Строение полиэтиленовой трубы
Таблица характеристики полипропиленовых труб
Система состоит из распределительного узла, в который входит коллектор, насос и смесительный узел, и отопительного контура. Оптимальной площадью для обогрева одним контуром считается 10-15 м2, поэтому для больших помещений проектируется система с несколькими контурами и возможностью отдельного отключения каждого из них.
Схема коллектора для теплого водяного пола
Плюсы водяного пола:
- длительный срок службы;
- низкий расход энергоносителей;
- безопасность;
- отсутствуют ограничения по расстановке мебели.
Минусы:
- сложность проектировки и монтажа;
- большая толщина конструкции и, как следствие, высокая нагрузка на основание;
- в случае протечки требуется капитальный ремонт пола и полная замена контура.
Электрический пол
Электрические системы теплых полов оснащаются различными типами нагревательных элементов, и в зависимости от этого делятся на кабельные, пленочные и термоматы.
| Тип пола | Характеристики |
|---|---|
|
Кабельный |
Самый распространенный вид, отличающийся простотой устройства. Монтируется в стяжке или слое плиточного клея, удобен при укладке на маленькой площади. Кабель выпускается полностью готовым к монтажу, поэтому его нельзя укорачивать либо наращивать. Во избежание перегрева, после монтажа над ним нельзя устанавливать мебель |
|
Пленочный |
Представляет собой тонкие полосы термостойкого полиэстера с запаянными внутри нагревательными элементами. Такое устройство обеспечивает очень быстрый и равномерный обогрев. Пленочные полы собираются из отдельных частей на месте монтажа и укладываются непосредственно под напольное покрытие. В стяжку и плиточный клей их устанавливать нельзя, поскольку щелочная среда разрушает пленку |
|
Термоматы |
Разновидность кабельной системы. Выпускаются в виде тонких рулонов из стекловолокна с закрепленным кабелем. При монтаже на сложных поверхностях стекловолокно допустимо подрезать, чтобы удобнее развернуть часть секции. Использование электрических матов существенно упрощает монтаж системы |
Монтаж теплого пола
Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:
- Климатических нюансов местности;
- Геологической структуры района;
- Особенностей конструкции самого дома.
Водяной теплый пол
Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.
При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.
После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.
Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.
Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.
Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.
После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.
После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.
Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме. При жестком сопряжении стяжки с досками, брусьями и иными деревянными элементами ее слой будет непременно периодически растрескиваться, тогда как плавающая стяжка лишена данного недостатка.
При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.
Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.
Тёплый пол
Существует два варианта обустройства пола с подогревом:
Так называемый электрический пол, в котором функцию обогревательных элементов выполняют электрические провода, силовые кабели, проложенные в толще пола, в его черновой стяжке. Такой пол отличается низкой инертностью. Он быстро нагревается и также быстро остывает. Его очень удобно использовать для дачных и сезонных помещений, когда необходимо за час-полтора нагреть пространство дома для комфортной ночёвки.
Электрический пол.
Водный или водяной пол, в котором обогрев помещения выполняют водные трубы, уложенные в углубления в стяжке. Этот вариант отличается большей инертностью. Водный пол дольше прогревается и также дольше удерживает своё тепло. Поэтому водяной пол лучше использовать для домов с круглогодичным проживанием. Протапливать его иногда, изредка, от раза к разу – невыгодно и неэффективно. Ещё одно преимущество тёплого водяного пола – он может быть подключен к любому источнику тепла. Будь то газовый котёл, электрический или дровяной – к любому обогревающему устройству подводятся трубы отопления, по которым двигается горячая жидкость.
И ещё одна особенность: электрический пол обустраивают поверх бетонной стяжки (в целях безопасности и предупреждения возгорания). Поэтому для такого вида отопления необходима плита фундамента или лента с черновой бетонной стяжкой.
На заметкуДля свайных фундаментов можно использовать другой вариант напольного электрообогрева – инфракрасный плёночный пол. Или, если перекрытие деревянное, уложить между досками водные трубы.
Для электрического обогрева пола используют специальные силовые кабели или ИК-плёнки, инфракрасные панели. Они отличаются от кабеля монтажом, применяются для различных полов. Кабель укладывают в стяжку, и потому используют для плитных и ленточных типов фундаментов. Плёнка не требует сооружения бетонной стяжки, и поэтому используется для обогрева пола в свайно-ростверковых каркасных строениях.
Электрический пол в бетонной стяжке.
Электрический силовой кабель прокладывают внутри бетонной стяжки. Его заливают слоем бетона толщиной 50 мм, при необходимости – армируют. Выходы кабельных проводов подключают к регулятору температуры. В зависимости от выставленных показаний, регулятор осуществляет периодическое отключение подачи тока в кабель.
Таким образом, происходит автоматическая регулировка температуры нагрева пола и помещения. Как только нагрев достигает заданной температуры, регулятор отключает электрический ток, стяжка которого продолжает излучать тепло без подогрева. Как только температура опускается, регулятор возобновляет подачу тока и нагрев стяжки.
Плёнку укладывают поверх любых поверхностей, на бетонную стяжку или деревянный брус. Она также укладывается на пол перекрытия второго этажа, которое в каркасных строениях часто обустраивают досками, OSB и фанерой. Такой тёплый пол называют «плёночным», его часто обустраивают на лёгких межэтажных перекрытиях. Это наиболее удачный вариант отопления верхних этажей лёгких каркасных строений, мансардных помещений.
Инфракрасную плёнку не приклеивают к основе и не бетонируют в стяжку. Её кладут на имеющийся черновой пол – бетонную плиту, дерево, или плиту ЦСП, или OSB. А сверху закрывают чистовым напольным покрытием – ламинатом, линолеумом.
Для регулирования температуры нагрева пола и помещения используют выходы проводов ИК-плёнки. Их подключают к регулятору нагрева и автоматического включения/выключения аналогично кабелю.
На заметкуВажное достоинство плёночного тёплого пола: его можно демонтировать и уложить в другом помещении
Тёплый водяной пол
Водные трубы являются модификацией традиционного отопления металлическими батареями – радиаторами. Его можно укладывать на бетон и дерево, поверх бетонных плит первого этажа или между деревянных досок межэтажного перекрытия. На лаги пола в каркасном доме кладут черновое перекрытие, которое собирают из крепких досок толщиной 50-60 мм. Поверх досок – кладут водяные трубы. Поверх труб – декоративный настил.
На заметкуПри обустройстве водного отопления верхних этажей каркасных строений необходимо обеспечить достаточную прочность перекрытий верхних.
Для системы тёплый пол используют металлопластиковые трубы диаметром не меньше 20 мм. Их укладывают либо в стяжку пола первого этажа, либо в пазы между деревянными досками чернового пола второго этажа строения. Концы труб подключают к нагревательному устройству.
Схема работы водяного пола от котла.
Устройство пола в каркасном доме обзор существующих вариантов
Даже если вы являетесь человеком, который далек от строительной сферы, то вам должно быть известно, что без качественного напольного покрытия жить крайне некомфортно. Это касается домов из разных материалов. Не исключение и каркасная постройка. Если правильно обустроить конструкцию пола, то с его помощью можно будет сохранить внутри помещений тепло, а также создать надежную опору, которая продлит срок эксплуатации здания на несколько десятилетий.
Для того чтобы придать постройке прочность, следует создать черновой пол, который будет выступать в качестве основы для будущего финишного покрытия.
Ошибки при монтаже тёплых полов без стяжки
Рассмотрим основные
ошибки, которые можно сделать при установке тёплых полов.
- Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
- Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
- Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
- Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.
Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.
Где можно использовать
В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.
Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.
