Сухой монтаж водяного теплого пола своими руками

Монтаж на полистирольную основу

• Специалисты оценивают полистирольную основу как самую оптимальную.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.
• Ее можно уложить на перекрытие, можно сказать, любого качества. Легкая конструкция почти не создает лишней нагрузки на перекрытие, поэтому систему можно устанавливать в старых деревянных строениях. Благодаря малой толщине потерь в высоте помещения почти нет.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.

• На плитах предусмотрены функциональные пазы: для прямой и поворотной раскладки труб. Подложку собирают согласно плану укладки магистрали.
• Монтаж значительно упрощается, если укладку проводить на специальную подложку с бобышками: трубы просто укладывают в ячейки и закрепляют.

Совет

При использовании подложки желательно заранее прочертить трассу трубопровода обычным маркером.

• Для лучшего распределения тепла в пазы плитки закладывают металлические пластины из оцинковки либо алюминия. На теплораспределительной пластине предусмотрены пазы под трубу соответствующего размера и ребра жесткости.
• Финишное покрытие типа ламината и паркета монтируют непосредственно на гидроизолирующую подложку, уложенную на магистраль. Для плитки же необходима твердая основа из фанеры, ДСтП либо влагоустойчивого гипсокартона.

Важно

Категорически запрещено для обогрева смежных помещений использовать один контур, особенно это касается помещений с разным температурным режимом, к примеру, спальня – балкон. Что же касается больших площадей, то здесь возможно размещение нескольких контуров. Каждый из них предназначен для обогрева площади до 40 кв. м.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Нюансы выбора финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ.

Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком

Чем залить теплый водяной пол?

Это естественный вопрос, когда черновая стяжка уже готова.

Но спешить не будем:

1. Начнем с организационного момента: обеспечения уложенных труб от механических «ушибов». Представьте себе весь процесс: вы будете перемещаться по рабочей площади, носить раствор и т.д., потому следует подумать о щитах и приспособлениях с досок, которые бы перекрывали трубы.
2. Теперь о теплоизоляции. Она свойственна тем трубам, которые подводят к коллектору теплоноситель, и имеет толщину в пределах 6-9 мм. В большинстве случаев мы работаем с пластиковыми трубами. Данный материал рекомендуют прятать, а для этой процедуры мест предостаточно: и каналы, сделанные в теплоизоляции пола, и шахты, и штробы etc. Возможна, правда, и открытая укладка, но только если есть гарантия, что на данном участке нет риска механических, либо иного характера повреждений. Отметим – солнечных лучей, которые прямо попадают на трубы, также стоит избегать.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся
подложка, на которую монтируется напольное покрытие, оно должно иметь
специальный значок, говорящий о возможности его укладки на тёплые системы.

Чаще, самостоятельная
укладка данной нагревательной конструкции производится «мокрым» способом, то
есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он
применяется в домах с деревянными перекрытиями.

Тёплый пол по деревянным лагам. Способ седьмой

Он же и последний…

Мы привели здесь вам достаточно вариантов, как выполнить монтаж водяного теплого пола на деревянном основании, чтобы определится и выбрать подходящий для вас способ. Но не можем обойти стороной ещё один отличный вариант, который на сегодняшний день является пожалуй самым современным. Заключается он на готовых решениях компаний выпускающих материалы и оборудования непосредственно для тёплого пола, которые есть возможность приобрести в магазине. Не сочтите за рекламу, для пользы ради приведем пример такой специализируется на выпуске материалов для теплых полов. Теперь рассмотрим пример осуществления монтажа водяного теплого пола без бетонной стяжки из материалов предлагающих нам вышеуказанная компания.

Для начала необходимо подготовить поверхность под будущий пол с подогревом. Всё так же устанавливаются лаги, на них стелятся доски, и поверх досок ДСП или OSB. Если под полом неотапливаемый подвал или помещение, можно между лаг уложить 5 см слой любого утеплить. Далее уже на готовый ровный пол стелим, уже знакомые нам профильные теплоизоляционные маты по всей площади помещения.

Они просты в монтаже, имеют по краям специальные замки, с помощью которых они соединяются друг с другом.

Дальше укладываются специальные теплораспределительные пластины.

Таким образом примерно 90 % всей площади покрывается металлом.

Далее в пластины заправляется труба, садится она туда плотно, дополнительно крепить её не нужно. Опять же ничего сложного, нужно лишь руки,

ну и ноги.

После укладки трубы, опрессовываем систему и продолжаем монтаж.

Настилается специальная гидроизоляция

и конечным этапом укладываются специальные гипсоволоконные плиты, имеющие по краем пазы, с помощью которых они плотно прилегают друг к другу.

Гипс, как уже упоминалось выше, имеет хорошую теплопроводность. Дальше на гипсоволокно уже укладываем выбранное напольное покрытие.

Варианты, представленные здесь охватывают все способы монтажа водяного теплого пола без бетонной стяжки, существующие на сегодняшний день. Самыми важными моментами при монтаже являются хорошее утепление и обязательная опрессовка системы после готового монтажа трубы, ведь как будет досадно, если пол потечет после первого запуска. Придется же всё разбирать обратно. Впрочем, все ссылки на интересующую вас информацию мы указали в начале статьи.

Подготовительные работы

Прежде чем заливать стяжку на тёплый водяной пол, требуется провести некоторые подготовительные работы:

• выровнять и очистить основу;
• установить обогревательную систему.

При обустройстве тёплого пола, осуществлять заливку нужно после монтажа всего «пирога», важно правильно уложить все его слои. Последовательность укладки слоёв в «пироге» тёплого водяного пола следующая:

Последовательность укладки слоёв в «пироге» тёплого водяного пола следующая:

1. Черновая стяжка — она очищается и выравнивается.
2. Гидроизоляция — кладётся полиэтиленовая плёнка толщиной 200 — 250 мк.
3. Теплоизоляция — устанавливается вспененный полиэтилен с фольгированным покрытием.
4. Арматурная сетка — она необходима для придания прочности конструкции. Кроме того, к ней могут крепиться трубы, если не укладывается пенополистирольная основа с бобышками.
5. Отопительный контур (металлопластиковые или полипропиленовые трубы с сечением 20 мм) — он фиксируется либо к сетке специальными крепежами, либо укладывается на полистирольные плиты между бобышками.
6. Армирующая сетка — её можно укладывать поверх отопительной системе, при желании придать большую прочность конструкции.

Прежде чем производить заливку, необходимо подсоединить систему к коллектору, проверить её на герметичность и как она греет. После чего, производится установка маячком, которые способствуют получить ровное основание из бетонного состава.

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов

Теплый пол в плиточный клей

Очень тяжело себе представить выполнение именно стяжки из плиточного клея. И это совершенно верно, так как такой вариант монтажа можно также отнести к числу выполняемых без стяжек. Он характерен при устройстве нагревательных матов на основание.

Процесс монтажа мало чем отличается. Лишь подложка в качестве утеплителя должна быть несколько большей по толщине и выполнена из пенополистирола. Но стоит отметить, что термоматы могут укладываться непосредственно на старое основание, которым может быть бетон, плитка или другой вариант напольного покрытия. Самое главное, чтобы качество соответствовало требованиям.

Как только выполнена укладка нагревательных матов, произведено подключение к электросети, можно наносить плиточный клей. При необходимости разрезания мата отопления на отдельном участке, следует делать так, чтобы не повредить сам кабель. Иначе работоспособность будет нарушена. Плиточный клей в дальнейшем может послужить основой для крепления керамической плитки

Некоторое внимание стоит уделить установке терморегулятора. Здесь при отсутствии личных познаний в области электрики, лучше всего доверить исполнение специалисту

В противном случае можно будет столкнуться со снижением эффективности работы теплого пола.

Надо обратить внимание на то, что производители стараются предоставить потребителям самые лучшие варианты теплого пола, которые могут монтироваться «сухим» способом. Среди кабельных матов принято выделять модель Thermomat TVK-130, выполненную из двужильного кабеля, помещенного в армированную фольгу

Степень теплоотдачи, по сравнению с обычными вариантами, здесь заметно возрастает. Даже теплый пол электрический под ламинат своими руками выполняется очень быстро, без дополнительных слоев поверх нагревательных элементов.

Но все же специальными матами под напольное покрытие как ламинат может похвастаться датская компания Devi. Кроме ламината они подходят под другие деревянные покрытия. Теплые полы под ламинат своими руками получили свое название – Devidry.

Стоит отметить, что в настоящее время даже греющие кабели можно укладывать без стяжки. Здесь также выделилась фирма Devi. Ее система Devicell представляет полистирольные плиты, поверх которых имеются пластины из металла. Именно тут и отмечаются специальные пазы, в которые и производиться укладка греющего кабеля. Укладка выбранного варианта напольного покрытия осуществляется на указанную выше подложку, которая уже подсоединена с электросетью.

Монтаж сухого теплого пола своими руками

Провести монтаж системы сухого теплого пола можно и самостоятельно – никаких сложностей в подобных конструкциях нет. Самая большая проблема, которая может возникнуть, связана с металлическими распределительными элементами. Конечно, сборка системы своими руками потребует затрат времени, но зато на монтаже удастся солидно сэкономить.

Для самостоятельного монтаж деревянных конструкций лучше всего подходят:

• Ошкуренные обрезные доски;
• ДСП и МДФ толщиной более 22 мм;
• Влагостойкая фанера толщиной свыше 20 мм.

При выборе материалов нужно обратить внимание на количество различных вредных выделений. Учитывая то, что все элементы системы постоянно подвергаются нагреву, отсутствие опасных для человеческого здоровья выделений является очень важным качеством

Также нужно обратить внимание на влажность материалов – она должна быть не более 10%. Если это правило не соблюдается, то деревянные элементы конструкции будут активно коробиться и со временем полностью деформируются.

Далее нужно подогнать листы материала под необходимые размеры:

• При шаге укладки в 150 мм ширина полос должна составлять 130 мм;
• При шаге в 200 мм ширина должна составлять 180 мм;
• При шаге в 250 мм ширина каждой полосы должна составлять 230 мм.

По периметру конструкции раскладывается и фиксируется демпферная лента, после чего можно приступать непосредственно к монтажу планок. Их укладка должна выполняться в соответствии с выбранной схемой укладки отопительных труб. Зазор между всеми планками должен составлять ровно 20 мм. Если есть необходимость сделать поворот, планки и рейки закругляются.

Собранная конструкция из планок позволяет заняться вставкой металлических пластин. Эти элементы должны занимать большую часть поверхности – не менее 80% от общей площади. В пазы крепится труба (как правило, полиэтиленовая). Над трубами нужно первым делом расположить слой гидроизоляции (если речь идет о полиэтиленовой пленке, то ее толщина должна составлять около 200 мкм). Далее укладываются 10-мм влагостойкие гипсоволокнистые листы.

Описанной выше конструкции будет вполне достаточно для дальнейшего монтажа любого напольного покрытия. Единственным исключением является керамическая плитка, которую отличает большой вес. В таком случае потребуется дублирующий слой гипсокартонных листов, причем они должны быть повышенной прочности

Крепление этих листов к основанию осуществляется при помощи саморезов, и в процессе монтажа нужно соблюдать осторожность, чтобы не повредить трубы. Сама же плитка крепится посредством специального клеящего состава.

Для сухих теплых полов, которые будут располагаться под плиткой, лучше всего подходят широкие трубы диаметром 20 мм. Шаг их укладки при этом сравнительно невелик и составляет около 10-12 см. Все дело в том, что плитка отличается большой теплоемкостью, поэтому для создания полноценного эффекта теплого пола ее нужно очень хорошо прогреть. Для максимальной теплоотдачи и повышения эффективности отопительной системы деревянный теплый пол нужно качественно утеплить.

Укладка полистирольных систем имеет ряд характерных особенностей. В плитах (толщина которых начинается от 20 мм и подбирается в зависимости от требуемого утепления) очень аккуратно прорезаются выемки, причем схема их подготовки должна полностью совпадать со схемой раскладки труб. Чтобы избежать ошибок в процессе нарезки, нужно сначала разложить конструкцию черновым образом и тщательно разметить плиты.

Сам же процесс монтажа очень схож с технологией обустройства деревянного теплого пола. Пожалуй, единственным отличием является то, что полистирольные сухие теплые полы можно монтировать только на ровном базовом покрытии, выполненном из дерева, фанеры, листов гипсокартона и пр.

Вариации на тему

В нашей стране на базе финской технологии, облегчающей конструкцию и позволяющей отказаться от монолитной заливки, появились ее вариации – принцип остался, а материалов прибавилось:

Гипсоволокнистые листы (ГВЛ) – по сравнению с гипсокартонными плотнее, прочнее на изгиб и деформацию, содержат в составе волокна целлюлозы и другие добавки, повышающие их технические характеристики. Для влажных помещений используют влагостойкую разновидность (ГВЛВ);

В таком полу вместо гипсокартона лучше использовать гипсоволокнистые листы (ГВЛ). Сам сейчас рассматриваю сухую стяжку для реализации в своем доме, только нижний слой на OSB заменю. Среднюю часть соберу из двух слоев ГВЛ.

ДСП, ОСП (OSB), фанера – по теплоотдаче такая конструкция получается хуже, так как дерево и его производные выступают изолятором. Продаются готовые комплекты теплого пола по сухой стяжке из листов ДСП, с выбранными под петли пазами, но их стоимость не каждый осилит.

Лаги, с шагом 60 см, плюс утеплитель – 35 см, основание ОСБ, потом труба 20 мм, плюс клипса 5 мм, получается 25 мм, три слоя ГВЛВ между труб 12х3 = 26 мм.

• Цементно-стружечная плита (ЦСП);
• ЭППС – трубы укладывают непосредственно в утеплитель, а пустоты замазывают клеем. Для повышения теплоотдачи элементов используют фольгу или подобный материал;

Толщина листов для среднего слоя с магистралью подбирается, исходя из диаметра трубы, чтобы после заполнения клеем получилась ровная поверхность, и завершающий слой не давил на трубу. Как вариант, между собой склеивают два листа, если толщины одного недостаточно.

Пользователи форума активно организовывают свои системы напольного отопления по деревянным перекрытиям.

Если что с трубой случится (сегодня, завтра или через 25 лет), не придется ломать стяжку. Буду закупать на 200 м² 50 листов фанеры, толщиной 18 мм, распускать ее на полосы, в промежутки – трубу 16 мм, а сверху – 200 листов десяткой закрыть и ламинат.

Один из вариантов устройства сухой стяжки своими руками – укладка труб в специальные алюминиевые пластины с пазами. Они плотно облегают трубы и увеличивают теплоотдачу. Минус такой комплектации – дороговизна этих металлических прокладок, их использование увеличивает стоимость всей системы.

Не хватает алюминиевых специальных листов, которые кладутся под трубу и выводят тепло наверх. У меня стоят, они «обнимают» трубу, размер около 30 см на метр, желобок для трубы с редкими шипами, чтобы труба держалась.

Листы на гипсовой базе – одни из самых востребованных, как оптимальный по всем параметрам, материал.

• Приемлемо стоят;
• Легко распиливаются на сегменты;
• Экологичные (не содержат синтетические связующие как плиты с древесными наполнителями) и подходят для домашних работ;
• Негорючие;

Гидравлика и длина контуров

• Работоспособными оказываются схемы прямого подключения всех контуров теплого пола напрямую к автоматизированному газовому или электрическому котлам, которые могут выдавать невысокую температуру теплоносителя – 60 – 65 град. При этом в коротких контурах (рекомендуется до 50 метров) регулировка отдачи энергии (температуры) производится изменением расхода с помощью настроечного клапана. Для создания простейшей системы достаточно одного коллектора с такими клапанами на каждом отводе. Для твердотопливного котла потребуется уже стабилизатор исходящей температуры в виде буферной емкости и треходового крана…
• Более прогрессивный вариант с автоматическим поддержанием температуры в коротких контурах (до 40 м длины) может быть осуществлен с помощью кранов РТЛ – термоголовок, которые реагируют на температуру теплоносителя и которые устанавливаются строго на исходящей струе из каждого контура. Здесь также энергоотдача контура регулируется только лишь количеством проходящей жидкости. Но рекомендуется в системе отополения также устанавливать ограничитель максимальной температуры, например до +70 град.

Если же делать теплый пол большой площади во всем деревянном доме, то рекомендуется применять классическую гидравлику с длинными контурами по 80 – 90 метров и регулятором температуры с отдельным насосным узлом смешения, который бы поддерживал нужную температуру во всей системе. Подрегулировка энергоотдачи по контурам в этом случае выполняется небольшим изменением расхода настроечными клапанами.

Как выбрать материалы

В первую очередь необходимо правильно подобрать теплоизоляционный материал, элементы трубопровода и металлические пластины.

Чаще всего в качестве теплоизоляционного материала используют минеральную вату, в частности базальтовую. Она хорошо пропускает водяной пар, благодаря чему под покрытием не будет скапливаться влага, что особенно хорошо для древесины. Но если минеральная вата промокнет, то потеряет до 60% теплоизоляционных качеств, поэтому потребуется еще и гидроизоляция.

Для теплоизоляции пола желательно использовать плиты высокой плотности, так как они не дают усадки

Согласно мнению специалистов, для утепления напольного покрытия на первом этаже рекомендуется использовать базальтовую вату плотностью не более 80 кг/м 3. Толщина при этом должна быть примерно 15 см для теплых регионов и 20 см для холодных. Для изоляции межэтажных перекрытий подойдет материал толщиной до 10 см.

Немного реже используют полимерные теплоизоляционные материалы, например, пенопласт и полистирол. Они практически не пропускают влагу и пар, поэтому в случае с деревянной основой не подходят. Для первого этажа необходимы плиты толщиной около 10 см, для межэтажных перекрытий – 2–3 см.

Полистирольные плиты могут быть специализированными или гладкими, все зависит от способа обустройства полов

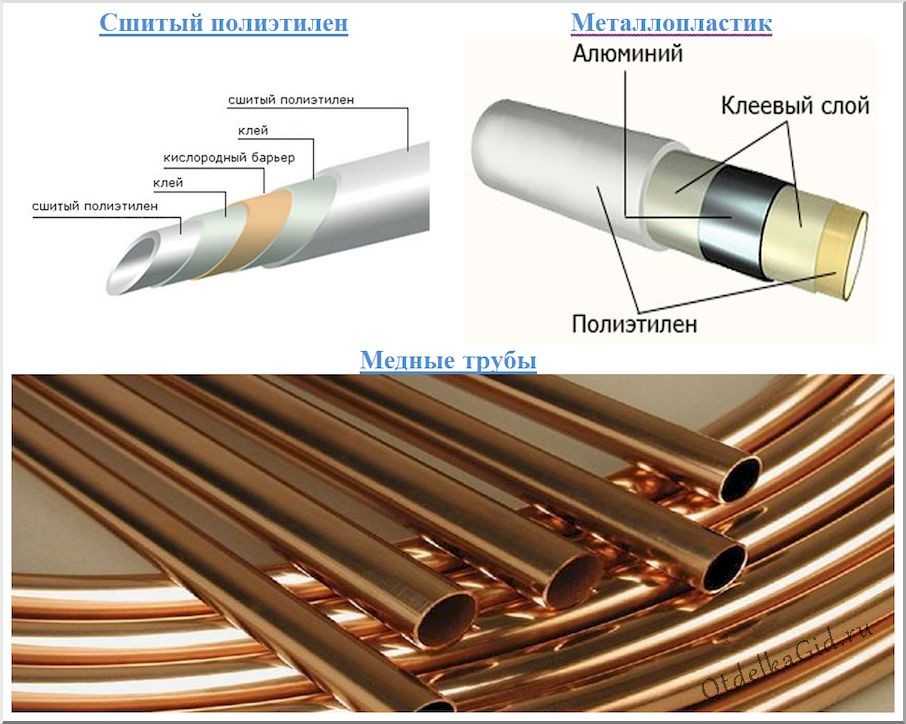

Что касается труб, то для теплых полов без стяжки диаметром 1,6 и 2 см они могут быть медными, металлопластиковыми и изготовленными из сшитого полиэтилена с антидиффузионным слоем, который не пропускает воздух.

Изделия из сшитого полиэтилена и металлопластика практически не отличаются по качеству и стоимости, поэтому для теплых полов можно купить любой из этих видов. Медные стоят гораздо дороже и их долго и сложно устанавливать. Но они очень хорошо проводят тепло, поэтому их часто используют для прокладки теплых полов.

По эффективности лидируют медные трубы, но этот материал в разы дороже сшитого полиэтилена и металлопластика вместе взятых

Современный рынок предлагает стальные и алюминиевые распределяющие пластинки. Теплопроводность алюминия значительно выше, чем стали, поэтому предпочтительно использовать именно такие элементы. При этом пластинки из алюминия дороже стальных в 4 раза. Но такая разница в цене относится только к изделиям одинаковой толщины. Лучше покупать пластинки с толстыми стенками, они способны накопить, а затем передать большое количество энергии.

Также для установки потребуются гофры, стоит остановить свой выбор на изделиях из нержавеющей стали. Они отличаются длительным сроком эксплуатации, устанавливаются без сварки и пайки, хорошо передают энергию и обладают небольшой массой.

Выбор труб и коллекторного узла

Анализ всех видов труб показал, что оптимальным вариантом являются изделия из армированного полимера с маркировкой PERT и сшитого полиэтилена, которые имеют обозначение PEX.

Причем в деле укладки систем обогрева в районе полов PEX все же лучше, так как они эластичны и отлично работают в низкотемпературных контурах.

Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых полов

Типовые размеры труб: диаметр 16, 17 и 20 мм, толщина стенки – 2 мм. Если вы предпочитаете высокое качество, рекомендуем марки Uponor, Tece, Rehau, Valtec. Трубы из шитого полиэтилена можно заменить металлопластиковыми или полипропиленовыми изделиями.

Кроме труб, которые по своей сути являются обогревательными приборами, потребуется коллекторно-смесительный узел, распределяющий теплоноситель по контурам. Он имеет и дополнительные полезные функции: удаляет воздух из труб, регулирует температуру воды, контролирует расход.

Конструкция коллекторного узла достаточно сложна и состоит из следующих деталей:

• коллекторы с балансировочными клапанами, перекрывающими вентилями и приборами учета расхода;
• воздухоотводчик, работающий в автоматическом режиме;
• комплект фитингов для соединения отдельных элементов;
• дренажные сливные краны;
• фиксирующие кронштейны.

Если теплый пол подключается к общему стояку, смесительный узел необходимо оборудовать насосом, байпасом и термостатическим вентилем. Возможных устройств так много, что для выбора конструкции лучше проконсультироваться со специалистом.

Для удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом виде

Желательно, чтобы все контуры, отходящие от коллекторного узла, имели одну длину и находились недалеко один от другого.

Выводы и полезное видео по теме

В подобранных видеороликах много интересной и полезной информации о выборе схем сооружения водяных тёплых полов и материалов, о правильном монтаже труб и гидравлических испытаниях.

Практические советы по укладке труб:

Как проводить опрессовку:

Правила монтажа от профессионалов:

Как видите, монтаж водяного теплого пола доступен для самостоятельного исполнения: в супермаркетах огромный выбор современных материалов, а в интернете можно найти множество подробных видео-инструкций.

Однако каждый этап – проектирование, укладка труб, подключение коллектора, заливка стяжки – имеет свои подводные камни, обойти которые можно только с помощью профессиональных строителей и теплотехников.

Вы своими руками собрали и установили дома теплый водяной пол? Расскажите, с какими трудностями вам пришлось столкнуться.

Заключение

Настильные теплые полы – это отличное решение для тех ситуаций, где использовать массивную бетонную стяжку невозможно из-за недостаточной мощности опорной конструкции. Кроме того, сухой водяной пол отличается сравнительно небольшой толщиной, что позволяет эффективность применять его в помещениях, где потеря даже небольшого объема свободного пространства критична. Конечно, в качестве основного отопления подобные системы не могут работать из-за низкой теплоотдачи, а вот хорошим дополнением к уже имеющейся отопительной системе они станут, тем самым делая помещение максимально комфортным.
