Как прокладывать провод по деревянному потолку

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Монтаж кабеля в гибкие рукава

Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями. Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.

Некоторые особенности прокладки электрического кабеля по потолку

Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой

В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.
Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка

В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.

Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.

Способы проводки в зависимости от вида поверхности

Выбор материалов каналов для будущей проводки зависит от материала потолка. Пройдемся по каждому в отдельности и поговорим о наиболее предпочтительных материалах для каналов проводки:

Дерево. Деревянные потолки это удел малоэтажного строительства и старых многоквартирных домов. Проблема прокладки электропроводки в том, что при коротком замыкании искра способна вызвать пожар, а учитывая скрытый способ прокладки, потушить очаг пламени будет практически невозможно. Поэтому, чтобы предотвратить даже малейшую вероятность возгорания нужно использовать металлические трубы и металлические же распределительные коробы.
Металл. Металл практически не подвержен воздействию искр, поэтому короткие замыкания ему не страшны. Но металлические конструкции обладают значительным весом и дополнительное воздействие ведет к неприятным последствиям. Поэтому для каналов при таком потолке выбирают пластик или гофру. Крепления подойдут любые: металлические, пластиковые, гофрированные.
Железобетон. Железобетон это последний из возможных вариантов. На первый взгляд кажется, что канал для проводки в железобетонной плите или через нее вовсе не нужен. Но это не совсем так. Во-первых, в железобетонную плиту просто так не заглубиться, поэтому в старых домах чаще всего прокладывают по верху плиты. Почему? Если заглубиться в плиту, то можно зацепить армирующий прут, а прохождение искры через арматуру чревато ухудшением целостных свойств бетона. Поэтому прокладывают либо по поверхности плиты в небольших канавках вдоль плиты, либо через полости в плите. В современных плитах и вовсе заранее предусматривают трубы для проводки, остается лишь найти и воспользоваться уже проложенным ходом.

Железобетонный потолок с каналами для проводки

Особенности монтажа электропроводки

Нет единого норматива «на все случаи жизни».

На прокладку кабелей влияет сразу несколько факторов:

материал, из которого сделан дом;
количество и мощность светильников на потолке;
назначение комнаты, в которой укладывается проводка. Так, в натяжном потолке на кухне, помимо осветительных приборов может находиться электрическая вытяжка — в этом случае провода должны выдерживать большую нагрузку, чем в спальне, где схема проводки включает в себя лишь люстру.

Важные нюансы:

желательно вывести систему потолочного освещения на отдельный выключатель распределительного щита;
электропроводка должна быть расположена в защитных гофрах, либо металлорукавах. Это защитит полотно потолка при коротком замыкании, а провода убережет в случае потопа;
распределительные коробки желательно располагать не под полотном;
монтаж должен быть выполнен таким образом, чтобы исключить провисание проводки и её соприкосновение с ПВХ-пленкой;

не должно быть соединений проводов вне распаечной коробки;
нельзя использовать кабели с разнородными материалами проводящих жил (алюминий и медь и т.п.);
совмещать провода можно только с помощью спаек или клеммных соединений (не скрутками, иначе эти места со временем окислятся, и будут перегреваться);

оборудовать потолочное освещение можно только при установке натяжного полотна в настенный профиль. Потолочный багет для этих целей не подходит. Слишком маленький зазор между ПВХ-пленкой и плитами перекрытия (до 1 см) исключает возможность прокладки кабелей и установки закладных под осветительные приборы.

Прокладку электропроводки можно проводить самостоятельно только при наличии соответствующих знаний и навыков. Ошибки в составлении схемы и укладке кабелей могут привести к пожару.

С чего начать?

Подготовка к монтажу проводки зависит от способа укладки кабелей и схемы разводки.

При прокладке проводов без гофры объем предварительной работы значительно больше. Плиты перекрытия нужно обработать гидроизоляционными составами для предотвращения затопления. Помимо этого, их желательно зашить подкладкой из негорючего материала, во избежание возгорания.

Провода в этом случае крепятся к основанию с помощью специальной ленты из стеклоткани.

Также большую роль имеет техника безопасности при проведении работ.

Техника безопасности

Главных правил всего три:

Перед прикосновением к любому оголенному проводу его предварительно стоит проверить индикатором фазы (даже если электроэнергия отключена во всем доме).
Проводка для каждого осветительного прибора подключается и проверяется отдельно.
Зачищать концы нужно специальными кусачками, а не ножом (иначе потом придется искать место, в котором переломилась жила).

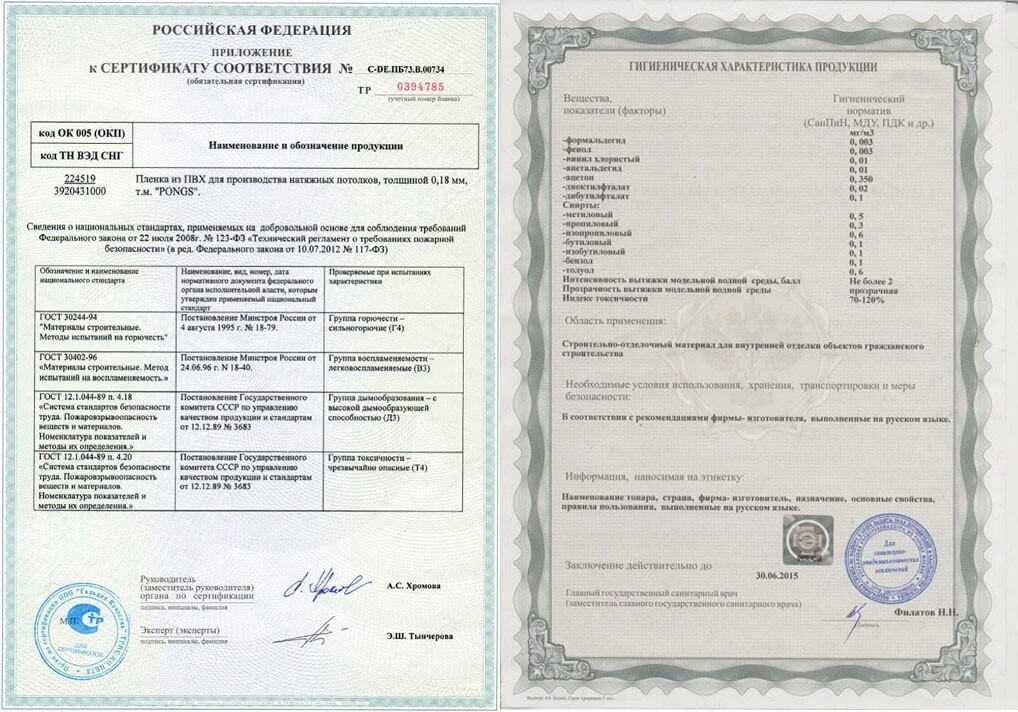

Стоит учитывать, что натяжные потолки относятся к горючим материалам. Но в зависимости от производителя, их группы горючести могут отличаться.

Если под ПВХ-полотном планируется делать разводку электропроводов, лучше при заказе выбирать материалы с наилучшими показателями пожаробезопасности (они должны быть указаны в соответствующих сертификатах).

Схема разводки

Должна составляться заранее и учитывать все особенности строения.

Если в комнате предполагается установка большого количества сложных осветительных приборов (точечных, управляемых, встроенных), то помимо основной схемы, желательно сделать несколько вспомогательных эскизов. Ведь на каждый светильник может приходиться по 5–6 жгутов, каждый из которых будет включать в себя по несколько проводов.

Каждый жгут на схеме желательно выделять своим цветом (чтобы не запутаться), а при помещении его в гофру, делать на ней пометки тем же цветом, что и на эскизе.

Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные. Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки

Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

Штукатурка уже нанесена.
Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

*(Скобы-дюбели особенно удачны при потолочной проводке)

Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

Расположение магистрали	Особенности
По верхнему краю стены в штробе или гофротрубе	Используется чаще всего
По перекрытиям, пока не залиты стяжки на полах (в трубах из пластика)	Это самый короткий путь. Здесь, кстати, и штробы не пригодятся, так как когда пол зальют, все провода будут скрыты. Для таких проводок обычно и нужны розетки, вмонтированные в плинтусы. Кстати, сейчас можно приобрести особые комплекты – специальный плинтус с кабель-каналами, розетками, включателями, распределительными коробками и т.д. Правда, он подойдёт не для любой отделки.
По потолку	Здесь, скорее всего, придётся делать штробы, однако, расход материалов тоже будет экономичным. Распаечные корорбки тоже можно размещать на потолке, но это едва ли будет удобно, когда потребуется ремонт. Этот метод актуален только тогда, когда предполагается натяжной или подвесной потолок, чтобы скрыть линии.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Хитрость электриков

Выбор материала и сечения проводов

Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.

ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.

Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.

Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.

Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.

Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.

Как избежать нарушений и ошибок

На самом деле, это несложно. Есть свод основных правил, соблюдая которые, проводка в квартире легко прокладывается хоть по потолку, хоть по стенам, безо всяких сложностей и проблем.

Прежде всего, следует понять, что прокладывать все электротехнические составляющие в запотолочном пространстве следует в соответствии с требованиями к прокладке наружной проводки. Это значит, что все токопроводящие элементы системы должны быть уложены в специальную гофру из пластика или металлический короб. При этом, крепление проводки к потолку очень удобно осуществлять при помощи специальных монтажных клипс.

Еще до начала монтажа, необходимо составить подробный план размещения всех потребителей, которые будут подключены к этой проводке. В соответствии с этим планом, на каждую группу потребления электричества необходимо запланировать одну распределительную коробку.

На потолке нужно наметить все места, где такие коробки будут располагаться. Весь монтаж стоит начинать именно с установки распределительных коробов. От них, в гофре, прокладываются кабели, подводящие ток к светильникам и прочим потребителям электроэнергии. Все каналы или гофры, расположенные на потолке, должны проходить параллельно друг другу. Это упростит обслуживание в дальнейшем. Пересекаться провода не должны. В местах соединений нескольких линий, необходимо смонтировать распаечную коробку.

В ванных, кухнях и других помещениях с высоким содержанием влаги в воздухе, необходимо применять специальные распаечные коробки, которые дают достаточную защиту от воздействия влаги. То же самое относится и к гофротрубе, в которой будут уложены провода – она должна защищать уложенные кабели от воды.

Отдельного упоминания стоит монтаж электрических проводов с использованием скрытого метода. В этом случае, кабели укладываются в специально пробитый в перекрытии канал. Здесь необходимо соблюдать требования по безопасности, предъявляемые к скрытой проводке.

Лучше всего, скрытый тип проводки применять в кухнях, ванных и прочих влажных местах. Так будет намного безопаснее. Однако, даже при монтаже скрытым способом, необходимо использовать кабель каналы или гофрированные пластиковые трубки.

Учитывая, что после скрытого монтажа будет затруднен доступ ко всем составляющим системы, нужно заранее продумать и рассчитать нагрузку потребителей и подобрать соответствующее сечение проводов.

Порядок крепежа, протяжки и укладки кабелей

Для качественной и быстрой укладки кабельных линий рекомендуется отметить планируемую трассу. Для этого можно воспользоваться обычным карандашом. Дальнейшие действия будут зависеть от способа прокладки.

Монтаж наружной электропроводки рекомендуется продолжать в следующей последовательности:

Закрепить все проходные и распределительные коробки, используя крепеж, соответствующий материалу базового основания.
На данном этапе следует выполнить нарезку труб, гофры, кабель каналов (в зависимости от используемого способа прокладки), зафиксировать их к потолку и выполнить соединение посредством сварки для металлических или пайки для пластиковых труб.
Желательно вести укладку проводки с выдержкой прямого угла для всех ответвлений.
При помощи протяжки уложить провода в подготовленные короба или трубы, следуя от коробки к коробке. В распредкоробке понадобится оставить порядка 25 см свисающего конца кабеля. Это необходимо для выполнения качественного соединения отдельных проводников.
Осуществить соединения в коробках и заизолировать провода. Для получения качественного контакта лучше выполнить пайку проводов.

Укладка скрытой электропроводки более трудоемка. Для этого предварительно потребуется выполнить штробление. После подготовки необходимых каналов кабеля фиксируются при помощи алебастра. По окончании монтажных работ понадобится оштукатурить поверхность потолка.

Вероятные ошибки при монтаже

При проведении монтажных работ по формированию схемы распределения электрических проводников на потолке встречаются следующие ошибки:

Используется кабель низкого качества или несоответствующего сечения.
Не продумываются моменты по дальнейшему получению доступа к электропроводке.
Соединения проводников выполняются посредством скрутки, что сопровождается опасностью возгорания.
Применяются не соответствующие материалы для протяжки и крепления проводников по определенному типу поверхности.
Точечные светильники, лампы, люстры подключаются с разрывом выключателя в нулевом проводе. Это приводит к постоянному наличию напряжения на патроне светильника.

Выключатель должен ставиться в разрыв фазового проводаКрепление и размещение токопроводящих жил по потолку должно вестись с соблюдением мер безопасности и определенных правил. Это позволит избежать многих проблем в будущем.

Способы укладки кабелей

Теперь поговорим о том, как сделать безопасную проводку по деревянному потолку. Рассмотрим отдельно особенности открытой и скрытой прокладки. При монтаже по деревянному потолку систем электроснабжения открытого типа действуют те же правила, что и для бетонных перекрытий. Старый способ укладки проводов на фарфоровых изоляторах сегодня применяется очень редко и только в том случае, если того требует стилистическое оформление интерьера.

Скрытая проводка

Скрытая электропроводка по деревянному потолку прокладывается в трубах и рукавах из металла.

При этом стоит учитывать определенные правила:

Торцы трубопроводов тщательно очищают от заусениц и зазубрин, чтобы не повредить кабели. Вместо зачистки используют специальные пластиковые заглушки.
Рукава и трубы с внутренней стороны должны иметь защитное покрытие – окраску или оцинковку.
Медные рукава лучше всего подходят для скрытой прокладки в деревянном доме, потому что хорошо противостоят влаге и электрическим разрядам при коротком замыкании. Кроме этого, медные трубы при необходимости гнут по форме поверхности. Однако такие изделия довольно дорогостоящие.

Скрытый способ прокладки подразумевает монтаж каналов внутри штукатурного слоя, за конструкцией подвесного потолка из гипсокартона или внутри деревянного перекрытия. Если укладка выполняется в слое штукатурки, то до фиксации каналов прокладывают стальную ленту или прослойку асбеста. Кабели крепят на хомуты или скобы из стали. После закладки проводов в штробы, выполненные в штукатурке, углубления замазывают быстросохнущим составом с добавлением алебастра.

При укладке проводов за подвесными потолками прокладка выполняется внутри медных или стальных труб для систем водоснабжения или газопроводов. При этом штробить поверхности не нужно. При коротком замыкании трубы полностью локализуют источник возгорания.

Чтобы выбрать подходящий диаметр труб, учитывают сечение кабеля и количество проходящих проводов. После покупки трубы режут на участки нужной протяженности. Затем на их торцах нарезают резьбу. Все резьбовые соединения тщательно зачищают от заусениц. Отдельные куски соединяют между собой с помощью уголков или муфт. Медные трубы можно не резать, а гнуть с помощью трубогиба.

Открытая проводка

Укладка открытых систем электроснабжения выполняется намного проще. Кроме этого, открытая проводка по деревянному потолку не имеет таких недостатков, как скрытая прокладка. Единственный минус открытого монтажа заключается в малопривлекательном внешнем виде, потому что все провода укладываются в канале или гофре из пластика.

При выборе гофры или канала учитывайте особенности каждого:

гофрированные рукава очень сложно уложить идеально ровно без провисаний и искривленных участков;
чтобы хоть как-то выровнять гофру, повышают число точек фиксации, но проблему это полностью не решает, зато повышается стоимость монтажа;
в складках гофры быстро собирается пыль, а убрать ее довольно сложно;
большой пучок кабелей сложно протянуть через гофрированную трубу (изделия будут постоянно цепляться за ребристую поверхность);
для прокладки большого числа кабелей лучше использовать пластиковые каналы;
короба из пластика не только смотрятся лучше гофр, но и позволяют выбрать расцветку под стиль интерьера и даже с имитацией деревянной поверхности.

Рукава из металла или пластика крепятся к потолку посредством клипс или хомутов. Чтобы протянуть кабель по каналу, используют проволоку из стали, которую крепят к концу провода.

В пластиковый короб намного проще уложить кабель, потому что он имеет снимающуюся крышку. В ходе монтажа к потолку сначала крепят П-образный канал без крышки. Потом укладывают в него провод и закрывают крышкой, которая имеют в торцах защелку. Чтобы изогнуть пластиковый короб, его режут под нужным углом и состыковывают две части. Вместо этого можно использовать специальные пластиковые разветвители, угловые и поворотные элементы.

Вместо каналов можно использовать монтаж на асбестовой подложке. Такая защитная подкладка должна выступать с двух сторон кабеля на 1 см. Об эстетической привлекательности в этом случае и речь идти не может, потому что виден кабель и торчащая с двух сторон подложка.

Проводка в деревянных перекрытии

, Я бы на месте страховых компаний таки разка в в три поднял бы взносы при таких делах.

надежно выполненные контактные соединения — пайка, сварка, опрессовка, но не Ваго в частном доме — близкий разряд молнии могут не пережить
исправные бытовые приборы, их проверка, и эксплуатация с умом
правильная защитная автоматика подобранная под правильные сечения кабеля
нормальный кабель, и его монтаж без пережимов, в том числе — проходки сквозь стены
регулярная проверка и протяжка разбррных контактных соединений — розетки, щиток, выключатели и тд
и уже тут — стальные трубы. и тп

В их НЭКе нет требований прокладки в металлических трубах с локализационной способностью. И этой способностью их коробки и прочая приблуда отнюдь не обладают.
Основной используемый кабель имеет голый РЕ-проводник.
Используются УЗО 5мА.
Почти на все линии в обязательном порядке ставятся AFDD.
