Теплый пол под плитку своими руками: электрический, водяной и инфракрасный

Кладем плитку на теплый пол

Укладка плитки на теплый пол своими руками по силам любому мужчине, который умеет держать в руках молоток и шпатель. По большому счету, укладка плитки на теплый пол ничем особо не отличается от обычной укладки плитки.

Необходимый инструмент

Для работы нам понадобятся:

Резиновый шпатель;
Зубчатый мастерок;
Резиновая киянка;
Уровень (водяной или лазерный);
Набор крестиков нужного размера;
Моток шпагата.

Укладка плитки на электрический пол

Надо сразу сказать, что под керамику можно сделать теплый пол на основе нагревательного мата и нагревательной секции.

В данном случае расположение материалов будет следующее:

Бетонная стяжка;
Теплоизоляция (может и не быть);
Нагревательные элементы;
Бетонная стяжка (около 3-5 см);
Плиточный клей;
Керамическая плитка.

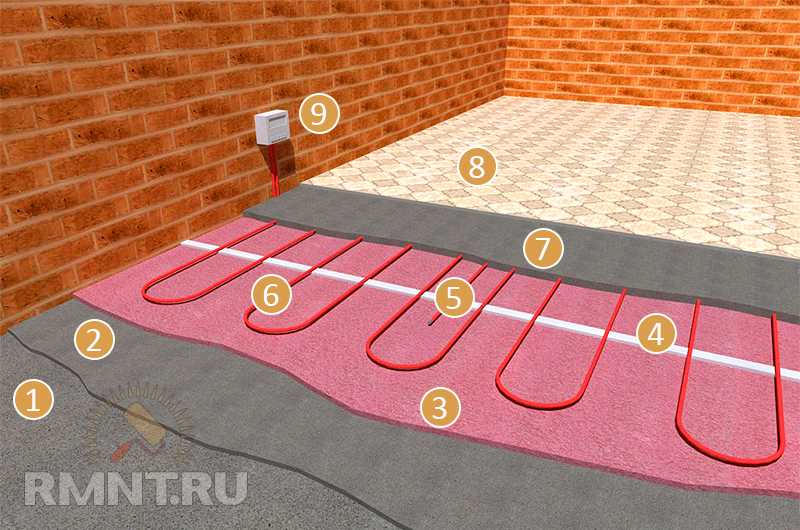

Примерное изображение пола

Совет! Многие люди не устраивают вторую стяжку. Однако ее лучше сделать. Она отлично защищает нагревательные элементы от механических повреждений вследствие неравномерной нагрузки.

Надо сказать и то, что выравнивать полы лучше всего именно первой стяжкой, а нагревательные элементы укладывать на уже ровную поверхность.

Как уже было сказано, слоя утеплителя тоже может не быть. Однако профессионалы рекомендуют позаботиться и о нем. В качестве утеплителя могут быть использованы плиты ЭППС. При этом лучше взять такой материал, который имеет плотность выше 35 кг/кубических метров.

Поверх такого утеплителя следует класть фольгированную ленту. Швы между отдельными ее частями рекомендуется проклеивать скотчем. Цена на нее не особо большая, а эффективность на лицо.

Фольга, швы которой проклеены скотчем

Дальше укладывается лента теплого пола или трубы.

Поверх них заливается слой бетона. Его, как и первый слой, рекомендовано укладывать, используя маяки. Они помогут сделать стяжку равной по высоте во всех своих точках.

Укладка теплого пола на фольгу

После того, как бетонная стяжка достаточно высохнет, что происходит примерно на пятые сутки при своей толщине не больше 50 мм, можно приступать к непосредственной укладке керамики.

Инструкция очень простая. Клей наносится на стяжку при помощи специального зубчатого шпателя. Первой укладывается угловой элемент. Он выравнивается относительно стен и по уровню.

Совет! Часто стены сами расположены немного не ровно. В таком случае плитку нужно укладывать по ним, то есть тоже неровно. В противном же случае, будет казаться, что она уложена наискось.

Если имеется такая ситуация, как описана выше, то керамика укладывается параллельно большей по длине стены, то есть вдоль комнаты. На перпендикулярной же стене делается отметка или прибивается рейка. И отметка, и рейка должна быть расположена строго под прямым углом к большей по длине стене.

В таком случае в конце малой стены между плиткой и стеной останется зазор, размер которого зависит от степени неровности стен. Это зазор легко может скрыться под напольным плинтусом. Если размер зазора большой, то на него можно уложить куски плитки, вырезанные по размерам.

На фото видно, как увеличивается зазор уже на втором элементе (крайний левый ряд)

Между каждыми двумя соседними плитками рекомендовано ставить пластиковые крестики – формирователи швов. Они помогут сделать все швы одинаковой толщины. Крестик ставится на каждый угол.

Стоит отметить, что клей наносится не только на стяжку, но и на саму керамику. Чтобы она легла ровно, нужно пользоваться уровнем. Ее можно прижимать руками. Если нужны совсем незначительные изменения, то по поверхности плитки можно постучать ручкой мастерка или резиновым молотком.

Укладка плитки на водяной теплый пол

Последовательность работ выглядит следующим образом:

Подготовка поверхности, то есть снятие старого пола и так далее;
Устройство выравнивающей бетонной стяжки;
Устройство теплоизоляционного слоя;
Монтаж труб. При этом сразу производятся все подключения оборудования и проверка системы. Если надо, то устраняются неполадки;
Заливка всего пола слоем бетона (в отличие от предыдущего случая, здесь вторая стяжка просто обязательна, так как трубы достаточно толстые и скрывать их под слоем клеевого состава просто невыгодно);
Укладка керамики или кафеля.

Надо сказать, что плитка укладывается по таким же принципам, как и в предыдущем случае.

Как видно укладка плитки осуществляется одинаково во всех случаях. Различия заключаются только в подготовительных процессах, связанных с устройством самого теплого пола. Видео в этой статье поможет получить наглядные тонкости в этом деле!

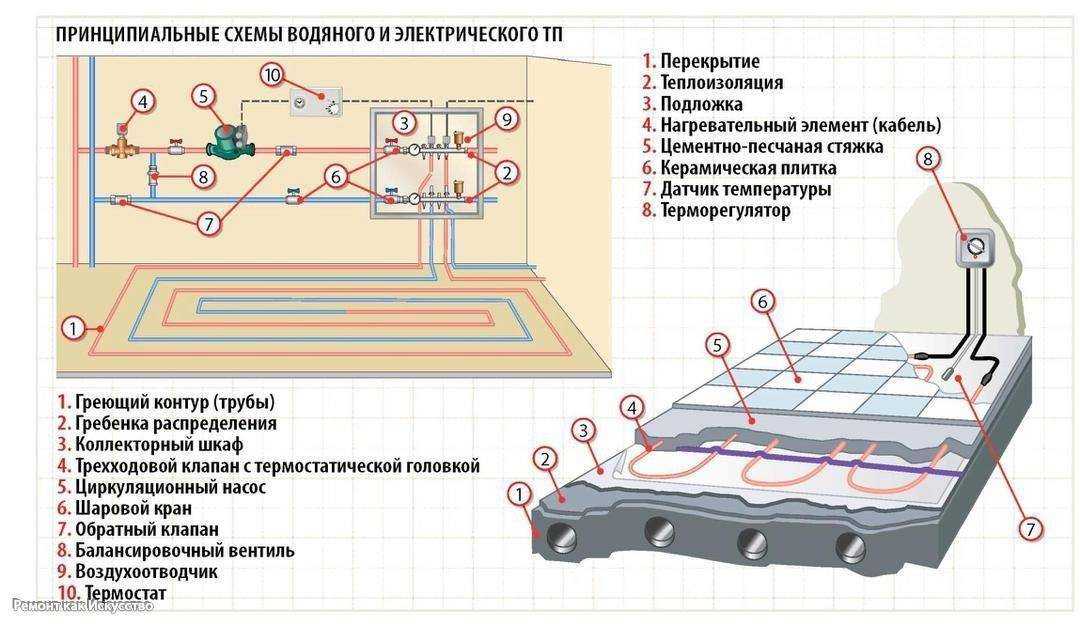

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:

Электрический теплый пол под плитку представлен тремя основными разновидностями:

Нагревательный кабель – самый оптимальный вариант;
Нагревательные маты – несколько дороговато, но эффективно;
Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

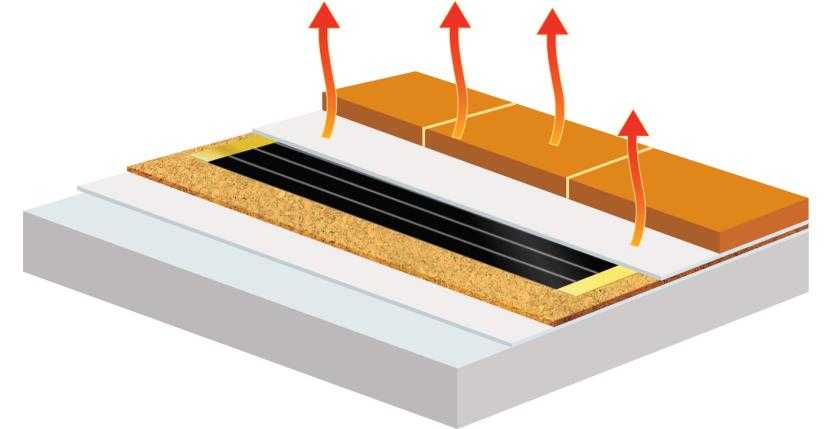

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Достоинства ИК пола под плитку

Главный плюс
плёночного отопления — несложный монтаж, он займёт всего 1 день. Помимо этого,
при эксплуатации конструкция не нуждается в обслуживании. Стоит отметить, что
такой пол не замерзает зимой.

К достоинствам ИК
пола уложенного под плитку относятся:

длина
волны — она составляет 5 — 20 мкм, поэтому легко проходит через плитку;
простота
регулировки температуры — что позволяет без труда создавать комфортные условия;
экономичность
— расходует мало электроэнергии;
отсутствие
электромагнитного излучения — то есть, не наносит вред человеку;
способность
к ионизации воздуха;
не
высокая стоимость;
эффективность
— она больше на 20%, чем у других греющих полов;
работоспособность
— если ломается один элемент, вся конструкция продолжает функционировать;
небольшая
толщина — что не влияет на высоту потолков;
влагостойкость
— допустимо стелить в комнатах с повышенной влажностью (ванна, санузел,
бассейн).

Водяной теплый пол и плитка ПВХ

Одно из главных преимуществ этой модели заключается в минимальных показателях теплопотерь. Кроме того, она экологична, не создает электромагнитного излучения (в отличие от электрополов).

Чаще всего устанавливаются в частных домах, коттеджах, поскольку необходим монтаж нагревательного котла. В квартирах — потребуется гидравлическая совместимость с предустановленной теплообменной системой помещения.

Водяные модели требовательны к показателям теплопроводности финишных отделочных материалов. В этом контексте ПВХ-плитка – оптимальный вариант выбора.

К недостаткам можно отнести риск протечки, трудоемкий монтаж.

Ответ эксперта

Здравствуйте, Елена!

Вопрос о том, можно ли обустраивать наливные 3D-полы по плёночной системе инфракрасного обогрева, сегодня звучит очень часто. При этом потребители опасаются нескольких моментов, связанных как со строительством, так и эксплуатацией тёплого пола.

Во-первых, сомнение вызывает надёжность и долговечность композитного покрытия, нанесённого на «пирог» из нескольких слоёв полимерной плёнки. Во-вторых, спрашивают, смогут ли нормально, без перегрева, функционировать ИК-нагреватели. И, наконец, в-третьих, люди интересуются, насколько безопасной будет подобная система во время эксплуатации.

На эти и другие вопросы можно дать уверенный ответ – наливные составы без опасений можно использовать для нанесения по инфракрасной плёнке, если не отступать от технологии, предусмотренной заводом-изготовителем. Такой пол обладает высокой прочностью и износоустойчивостью и при монтаже по монолитному бетонному основанию сможет простоять десятки лет. Неплохая теплопроводность тонкого слоя полимеров способствует отводу тепла от ИК-нагревателей, поэтому они никогда не перегреваются.

Что немаловажно для нашего случая, искусственное покрытие подвергается тепловой деформации (и то в незначительной степени) только после нагревания до температур выше 60 °С, чего никогда не потребуется в домашних условиях. Что же касается опасений насчёт выделения вредных веществ, то они и вовсе беспочвенны, поскольку современные эпоксидные и полиуретановые составы после полной полимеризации являются абсолютно безвредными для здоровья, тем более, если говорить о таком мягком способе нагрева, который дают инфракрасные системы

Единственное предостережение: в бытовых целях нельзя использовать метилметаакрилатные составы – их экологичность находится под большим вопросом.

Сам «пирог» тёплого пола обустраивается следующим образом:

Ремонтируется и выравнивается бетонная стяжка;
Укладывается слой любого влагоизоляционного материала. При этом соседние полосы должны быть уложены внахлёст, с обязательной проклейкой стыков скотчем;
Устанавливается теплоизоляция. Это могут быть пенополистирольные плиты или рулонный фольгированный материал. В последнем случае теплоизоляцию ориентируют металлизированным покрытием в сторону помещения;
Монтируется система плёночного тёплого пола, поверх которой описанным выше способом укладывают верхний слой влагоизоляции;
Плоским валиком прокатывают «пирог», чтобы максимально уплотнить все его составляющие и выгнать между ними воздух;
По выбранной технологии заливается, собственно, сам 3D-пол, количество слоёв которого может доходить до 5-7. Разумеется, при смешивании и нанесении эпоксидного или полиуретанового состава следует соблюдать правила безопасности и соблюдать рекомендации изготовителя.

Как правило, для окончательного схватывания наливного пола требуется 24 часа, по истечении которых состав полностью полимеризуется и приобретает необходимую прочность и твёрдость.

Напоследок хотелось бы поговорить о том, что необходимым качеством должен обладать не только наливной пол, но и рисунок-подложка. Очень часто её краски со временем выцветают, а белый становится жёлтым

Обратите на этот момент самое пристальное внимание и выбирайте материалы только от проверенных производителей

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

Составление чертежа и схемы укладки;
Подготовка основания;
Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
Подключение и пробный пуск системы;
Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

Удалить мусор и пыль;
Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

Провода подвести к блоку терморегуляции;
При необходимости использовать штатные соединители;
Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Как смонтировать и подключить пленочный теплый пол своими руками

2017-12-22 Евгений Фоменко

Технология установки пленочного теплого пола, пожалуй, одна из самых несложных среди всех разновидностей теплых полов. И, не обладая специальными навыками, вполне можно сделать своими руками, не прибегая к помощи специалистов. Часто его используют как единственный источник обогрева, но если вы живете в широтах с суровыми зимами, его может быть недостаточно.

Инфракрасный пол можно использовать практически под любое напольное покрытие. Независимо от поверхности, под которую собираемся его укладывать, используемые материалы не сильно изменяются. Но существуют небольшие различия. Например, если мы стелим под линолеум или ковролин, то для того, чтобы не повредилась пленка, придется воспользоваться твердыми прокладочными материалами.

В то время, как под плитку придется сделать цементную стяжку на армирующее основание. Данные полы укладываются без предварительной подготовки поверхности, достаточно просто тщательно изолировать пол, для того, чтобы тепло поднималось кверху, а не уходило в пол. Давайте более детально рассмотрим, как правильно класть электрический теплый пол под различные материалы.

Итак, для паркетной доски или под ламинат пирог выглядит следующим образом:

Первичный пол.
Теплоотражающий материал.
Слой термопленки.
Полиэтиленовая пленка.
Фанера или ДВП. Используются данные плиты для защиты от механических повреждений нагревательного элемента.
Линолеум.

Ну, и, пожалуй, наиболее трудоемкий вариант, это уложить его под кафельную плитку. Но при всей сложности монтажа такой вариант является наиболее эффективным методом отопления. Поскольку плитка быстро нагревается и может дольше сохранять температуру.

Инфракрасный пленочный теплый пол

Для того, чтобы понять, чем именно качественный ленточный пол отличается от других представленных на рынке разновидностей.

Давайте более детально рассмотрим его основные отличительные характеристики:

Они абсолютно безопасны для человека, элементом, проводящим тепло в них является карбон. Благодаря данной системе вы сможете создать комфорт и сохранить тепло в вашем жилище, ваши близкие будут меньше болеть и вы навсегда забудете о замерзших ногах.

Этот вид обогрева для нашего организма является более полезным, инфракрасное излучение широко применимо во многих областях, например, в медицине. Сколько он стоит — это пожалуй один из наиболее дорогих вариантов обогрева, однако он полностью оправдывает свою стоимость.

Устройство теплых полов из пленки

Для того, чтобы понять как работает эта система, потребуется детально разобраться в ее строении. Она изготовлена из плотной тонкой пленки (полиэстера), разбитой на сегменты и заполненной углеродной пастой(карбоновой), наносится напылением. В более дорогом варианте она заполняет все пространство полностью и имеет пастообразную консистенцию.

Когда на нее воздействует электричество, она излучает инфракрасное излучение. Ток подводится через медно-серебряные провода, которые соединены с источником питания. Степень нагрева контролируется при помощи терморегулятора, подключаемого к полу. А он, в свою очередь, считывает показания с термодатчика, который располагается с внешней стороны пленки.

Для экономии электроресурсов выгоднее подключать автоматический термостат, он самостоятельно определяет наиболее выгодное время работы. В настоящее время это актуально, поскольку цены на электричество очень выросли.

В комплектацию входят следующие составляющие:

Теплоизоляционный материал, который направляет тепло наружу, а не прогревает потолок у соседей.
Прокладочный материал.
Схема монтажа

Рассмотрим схему монтажа пленочного теплого пола, а именно, как нужно его постелить самостоятельно, не прибегаю за помощью к специалистам, разберемся какой стороной класть.

Для качественного подключения нужно выполнить следующее:

Весь монтаж при соблюдении инструкции займет порядка 3 часов, если пол стелится под линолеум или ламинат. Если вы до этого момента не имели дела с электрикой, лучше воспользоваться помощью квалифицированного специалиста. Поскольку, не все ошибки можно будет исправить, а материал достаточно дорогостоящий.

Плитка

Керамическая плитка для теплого пола идеально подходит для рассматриваемой системы отопления. Она имеет высокий коэффициент теплопроводности, а также хорошо переносит многочисленные циклы нагрева-охлаждения.

Достоинства:

Износоустойчивость. Практика показала, что даже дешевое покрытие из керамики может прослужить не меньше 20 лет. Поверхность плитки отлично выдерживает удары твердых предметов, контакт с бытовой химией и другими веществами;
Строение покрытий теплого водяного пола
Большой ассортимент. На современном рынке плитка представлена такими видами: керамическая плитка, керамогранит, клинкерная плитка, котто и другие. Свойства керамики позволяют создавать настоящие произведения искусства с дизайнерской точки зрения – керамическое напольное покрытие может иметь различные рисунки и орнамент;
Прочность. Исследования показали, что керамическая плитка способна выдержать нагрузку в сотни килограммов (при условии, что она прошла все процедуры закалки и обработки);
Простота ухода. Покрытие из керамики легко моется. Кроме этого, плитка не боится воды и совершенно не впитывает влагу (очень важный параметр для водяного пола);
Низкая воспламеняемость. Керамика проходит несколько этапов обработки в печах с очень высокой температурой. Поэтому обычной температуры горения (300–500 градусов) недостаточно для того, чтобы закаленная глина вступила в химическую реакцию;

Недостатки:

Этапы монтажа теплого водяного пола под плитку

Сложная процедура монтажа. Даже опытные отделочники нередко допускают ошибки при укладке. Например, малейшая неровность пола (горбик или застывшей камешек в стяжке) приводит к снижению качества кладки;
Низкая теплоизоляция. Керамическое напольное покрытие хорошо передает, но плохо держит тепло, поэтому производители водяного пола не рекомендуют ходить по дому босиком в момент, когда отопительная система работает на максимуме своих возможностей.

Необходимые материалы

Стандартная комплектация системы пленочного теплого пола

Термопленку в рулоне;
Контактные зажимы;
Комплект проводов;
Битумная изоляция на самоклеящейся основе.

Теплоотражающую изоляцию;
Термостойкую полиэтиленовую пленку;
Терморегулятор и монтажную коробку для него. Он подбирается исходя из выбранной мощности теплого пола и типа установки (встраиваемый или накладной);
Дополнительный термодатчик при необходимости (один будет идти в комплекте с терморегулятором);
Двусторонний скотч;
Дополнительный провод для монтажа терморегулятора. Также он может понадобиться, если вы устанавливаете в одну комнату несколько комплектов теплого пола (нужно будет сложить их мощность для расчета сечения). Сечение провода подбирается в зависимости от мощности системы и материала приобретаемого провода (см. таблицу).

Сечение провода, мм2	Максимально допустимое потребление мощности с медным проводом, кВт	Максимально допустимое потребление мощности с алюминиевым проводом, кВт
1,5	3,5	2
2,5	5,5	3,5
4	7	5,5
6	9	7
