Правильный выбор мансардного окна: технология установки и нюансы

Технология установки окна в мансарде

Монтировать оконную систему лучше на этапе возведения крыши. Сделать мансардное окно своими руками можно и в процессе эксплуатации жилья, но придется вырезать проем.

Подготовительные мероприятия

Заранее надо запастись инструментами. Для работы понадобятся:

уровень;
рулетка;
отвес;
линейка;
киянка и молоток;
шуруповерт.

Резку деревянных элементов кровли выполняют обычной пилой, для демонтажа профлиста или шифера используют болгарку с разными насадками.

Предварительно надо изучить схему крыши, понять места расположения стропил и нанести разметку – отметить границы будущих окон с учетом зазоров для конструктивных элементов.

Полезное: Крепеж для каркасного дома – что выбрать?

Резка оконного проема

Первый этап монтажа мансардных окон – создание проема в кровле. Работа кропотливая и ответственная, без соответствующих навыков есть риск повредить конструкцию крыши.

Порядок действий:

Проверить соответствие размера окон сделанной разметке. С каждой стороны должны быть припуски по 3 см под укладку утеплителя.
Технический зазор от низа оконной системы до покрытия крыши – около 8 см. От верхнего монтажного бруса к кровельному материалу оставляют 4-10 см – для предупреждения перекоса окна при усадке стропильной конструкции.
По разметке снять обшивку. Обрезать обрешетку и теплоизоляционный слой – рез выполняют параллельно полу вверху, и вертикально внизу. Такой подход откроет беспрепятственный доступ свету.
Черепицу снять, профлист срезать.

Обустройство коробки окна

Перед тем как установить оклад и стеклопакет, необходимо позаботиться о надежной опоре – ее роль выполняет коробка.

Ход работ:

Снизу монтировать временную опору – любой деревянный брусок. Проверить нижнюю горизонталь окна, перекосы недопустимы.
Зафиксировать низ коробки на шурупы, после – закрепить верхнюю часть рамы. В дальнейшем может понадобиться регулировка, поэтому крепежи не надо закручивать вплотную.
Проверить ровность размещения рамы – оценить горизонтальность/вертикальность. Регулировать положение можно с помощью пластиковых клиньев.
Монтировать теплоизоляцию – уложить утеплитель в зазоры между рамой и пирогом кровли. Подрезать материал с небольшим запасом.

Монтаж оклада и стеклопакета

Для предупреждения протечек монтируют оконный оклад – защитный фартук поставляется в комплекте. Последовательность монтажа герметизирующего элемента:

Закрепить нижнюю часть оклада с выступающим резиновым козырьком.
Зафиксировать верхнюю накладку, закрепив ее на шурупы.
Монтировать боковые секции до упора вниз. С помощью кляммеров прикрепить оклад к обрешетке.
Подвести кровельный материал к фальцу на защитном фартуке.
В последнюю очередь сверху оклада устанавливают пластиковые накладки.

Финишный этап установки – вставка готового стеклопакета. Работу лучше выполнять с напарником, чтоб один придерживал створку, а второй – аккуратно монтировал окно в подготовленный проем. Комплект должен совпасть с окладом.

Сначала фиксируют низ окна, закручивая кронштейны до упора. Верхние крепежи оставляют в немного свободном положении – это необходимо для регулировки. После проверки ровности все кронштейны окончательно закрепляют.

Монтаж окон на фронтоне мансарды выполняют по традиционной схеме. Здесь допустимо использование обычных оконных систем – вертикальное положение защищает стекла от прямого попадания осадков.

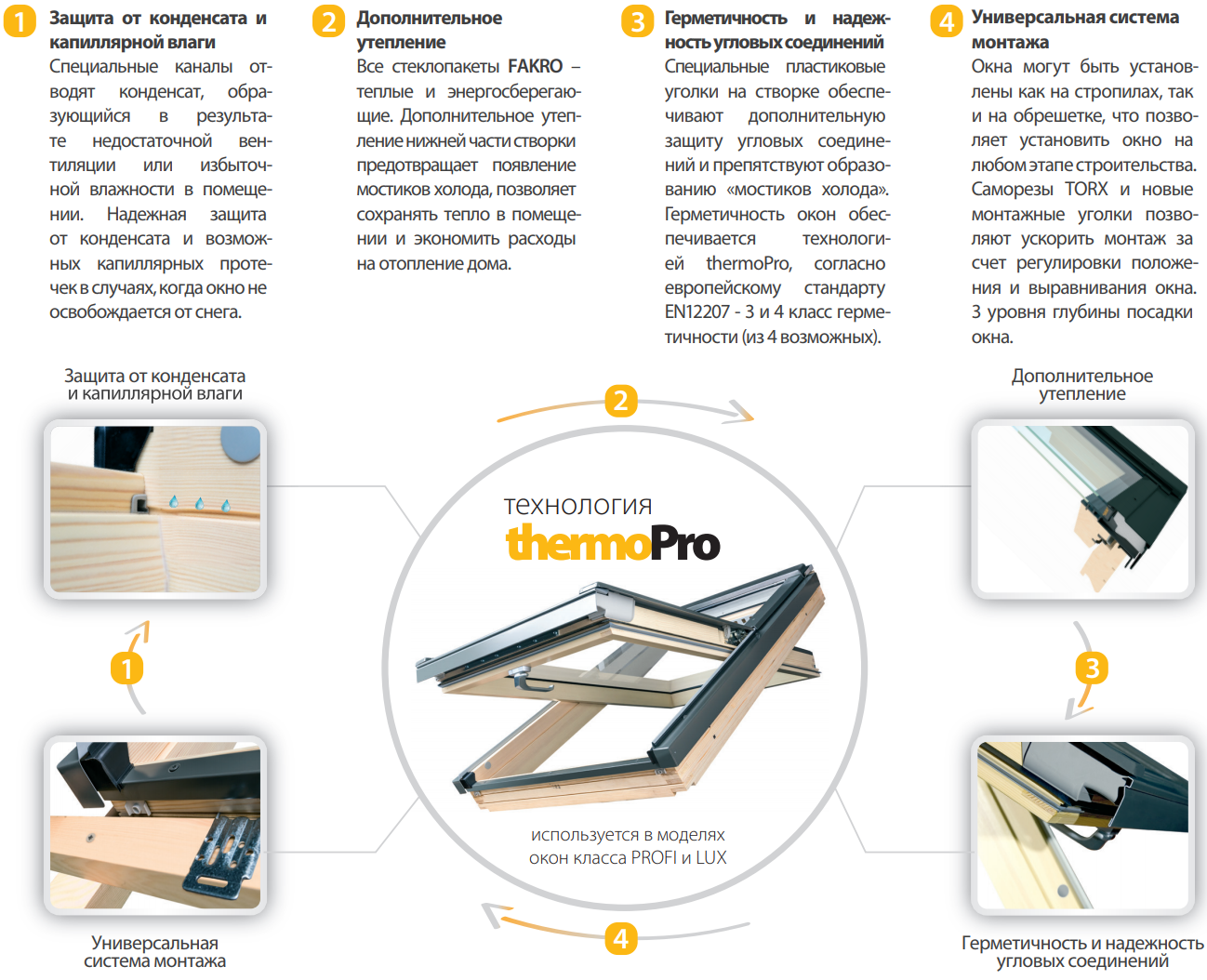

Устройство мансардного окна

Из-за особых условий эксплуатации кровельные окна имеют более сложную конструкцию, чем обычные стеновые модели. В комплект поставки, помимо традиционного стеклопакета, рамы и фурнитуры, входят дополнительные элементы:

изоляционный защитный оклад – отвечает за герметизацию зазора между кровельным покрытием и оконной рамой; профиль нижней части подбирается с учетом рельефа поверхности крыши;
гидроизоляционный уплотнитель; оклад перенаправляет влагу к водостоку;
дренажный желоб для защиты от протечек;
утепляющая вставка;
внутренние откосы.

В некоторых моделях встроены жалюзи или подъемная шторка.

Проектирование и материалы

При выборе материалов для строительства мансарды традиционно выбирают брус, также активно используется газобетон. Но есть и другие варианты строительных и отделочных материалов для постройки, главное, чтобы это была каркасная технология. Выбор делается, исходя из типа сооружения и его размеров, учитывается конфигурация кровли и наклон стен

Для каркаса мансарды лучше всего подходят деревянные стропила, притом важно, чтобы они были идеальны – без трещин и сучков, тем более без следов гниения

Что касается выбора газобетона, то это достаточно дешевый и легкий в монтаже материал. К тому же он обладает прочностью и отличается долговечностью. Блоки из газобетона можно дополнительно обрабатывать специальным инструментом. Однако из-за извести, которая входит в состав материала, газобетон нельзя отнести к экологичным материалам. Вместо него можно использовать профнастил, пеноблоки или сип-панели. К достоинствам пеноблока стоит отнести достаточный уровень шумо- и теплоизоляции.

При обустройстве подкровельного пространства большое значение имеет грамотное проектирование и чертежи. Современные мансардные крыши пользуются заслуженной популярностью не только в дачном строительстве. Все больше различных вариантов небольших загородных домов с обустроенной мансардой появляется на наших просторах. Все дело – в рациональности и экономичности такого помещения. Интерес вызывают готовые схемы кровельных конструкций, которые подразумевают мансарду в классическом виде, хотя переделка пространства даже в старом доме не всегда бывает капитальной. Большинство схем не очень сложные, поэтому всю мансарду или балкон можно спроектировать и выполнить своими руками. Есть отдельные схемы для готовых конструкций, где даже не меняются балки и перекрытия.

Заниматься проектированием следует на начальном этапе строительства или ремонта. Мансардный этаж входит в проект дома. И от выбора кровельного типа во многом зависит, насколько удачной окажется постройка в целом. Готовое чердачное помещение также можно умело переоборудовать и обустроить, превратив в полноценное функциональное помещение. Благодаря современным технологиям и материалам сегодня не проблема спроектировать мансардный этаж в готовом доме. Проект можно выбрать по виду мансарды.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

Схема естественной вентиляции дома

Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция не дает насекомым и влаге проникнуть под крышу.
Точечных аэраторов. Точечные аэраторы устанавливают на плоских, односкатных и , у которых нет конькового соединения. С их помощью кровельный пирог «дышит», отдает влагу в атмосферу, не страдает от конденсата, снижающего эффективность утеплителя. Схема расположения точечных аэраторов – 1 штука на 20 кв. м.
Карнизных продух. Через эти элементы, расположенные под свесом крыши, осуществляется забор свежего воздуха.

Расположение элементов принудительной вентиляционной системы на мягкой кровле

Схема мансардной ломанной крыши с размерами

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Описание и конструктивные особенности

Расположение на кровле выдвигает определённый ряд требований к изделию:

Устойчивость к внешним климатическим воздействиям:
- способность противостоять ветровым нагрузкам;
- не пропускать осадки;
- выдерживать нагрузку от снега и льда;
- не разрушаться от солнечного излучения;
- иметь широкий рабочий температурный диапазон применения от -60° до + 60-80°C;
Вся конструкция и рама, в том числе, должны обладать определённой прочностью и жёсткостью.
Изделие выполняют с высокой точностью размеров, дабы избежать возможного проникновения внутрь помещения, внешних атмосферных факторов.
Конструкция должна обладать высокими показателями по теплофизическим характеристикам.

Основу рамы и створок составляет клеёный брус из древесины хвойных пород. Для предотвращения повреждением плесенью, грибком или насекомыми, изделие обрабатывается антисептическими составами. На раму снаружи прикрепляются специальные металлические накладки-оклады, служащие для отвода атмосферных дождевых осадков и обеспечивающее крепление окна к кровле дома.

Вид оклада зависит от типа кровельного материала и может быть гладким или выполнен под размеры волны профнастила, шифера, мягкой черепицы и других покрытий.

Фурнитура окна включает в себя целый комплекс из петель, запоров, ручек, фиксаторов. Конструктивно, ручки устанавливаются сверху или снизу – зависит от желания заказчика, например, чтобы исключить доступ маленького ребёнка к открытой створке, целесообразно предусмотреть систему фиксации сверху.

Размеры и конструктивные особенности

Фактически мансардное окно представляет собой обычную светопрозрачную конструкцию, но с небольшими нюансами. Все коттеджные крыши имеют скат. Плоские кровли, как на многоэтажках, на них обычно не делаются. Этот наклон и обуславливает конструктивные особенности рассматриваемых оконных блоков.

В сравнении со стандартными окнами в фасадных стенах, аналоги для мансардных крыш должны иметь лучшую гидроизоляцию и прочность. На встроенные в скат оконные системы действуют большие нагрузки от ветра и осадков.

Существует два вида мансардных окон:

Вертикальные во фронтоне или в дормере («кукушке»).
Классические наклонные в скате крыши.

При этом вертикальные блоки дают меньше естественного света и требуют внесения конструктивных изменений в стропильную систему. А наклонные окна должны обладать более высокой прочностью, но зато могут быть быстро поставлены практически на любой существующей крыше.

Формы окон для мансарды

По функционалу оконные блоки для мансарды бывают видовые для обзора и света, а также аварийные для выхода наружу. А открываться подобные чердачные окна могут вверх со сдвигом створки, вбок и вокруг центральной оси. Плюс есть окна-балконы, представляющие собой в открытом состоянии небольшой балкончик.

Среди достоинств мансардных окон числятся:

универсальность – расположить их можно фактически в любой точке крыши;
высокая освещенность – наклонная светопрозрачный блок дает на 30–40% больше уличного света, чем вертикальный;
надежность – если оконный блок правильно по инструкции изготовителя эксплуатировать, то он прослужит не одно десятилетие;
безопасность – современные оконные системы изначально рассчитаны на большие ветровые и снеговые нагрузки;
рациональность использования пространства мансарды.

Варианты установки мансардного окна

Подобная светопрозрачная конструкция предельно проста в монтаже. Установить ее собственноручно и в одиночку сможет даже начинающий мастер. Только расчет возникающих нагрузок на стропила рекомендуется вначале заказать у профессионала. Если красивое окно проломит в какой-то миг крышу из-за неверных расчетов, то потом искать виноватых будет уже поздно. Придется срочно перекрывать кровлю, тратя деньги и время. Лучше изначально все сделать по правилам.

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

Создание проектаИсточник memphite.com

Размер. Минимальные параметры проема — 1,2 на 0,8 м.
Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

Дормеры — важная часть дизайнаИсточник houzz.com

Заключение

Слуховые окна оказывают значительное влияние на общее восприятие дома, поэтому их проектируют на стадии эскиза, одновременно с домом. Ошибка в расчетах или в работе превращает оригинальную архитектурную деталь в бросающийся в глаза дефект, влияющий к тому же на надежность конструкции. Предусмотрительный хозяин поручает возведение крыши специализированной строительной организации. Квалифицированные проектировщики и опытные кровельщики обеспечат качественный результат: надежную стропильную систему, безупречную тепло- и гидроизоляцию, эстетичную отделку.

Как определить площадь остекления

Размеры остекленной поверхности в мансардных помещениях, также как и во всех жилых определяются главным образом площадью комнат. Согласно ГОСТам, существующим в строительстве, соотношение жилой площади комнаты и площади остекления окон должно быть 1:10, т.е. 1 квадратный метр окон должен соответствовать каждым 10 м2 помещения. Для детских комнат, а также гостиных, устроенных на мансарде, соотношение рекомендуется выбирать 1:8. Все комнаты, исключая туалеты и подсобные помещения (кладовки, гардеробы) должны иметь минимум один оконный проем.

Иногда уместно остеклить всю площадь кровли.

БЛОКИ ОКОННЫЕ МАНСАРДНЫЕ Технические условия

(EN 14351*1:2016, NEQ)

Издание официальное

мсхжвя

20»

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Частным учреждением «Центр по сертификации оконной и дверной техники» (ЦС ОДТ), Обществом с ограниченной ответственностью «ФАКРО (Россия)» (ООО «Факро-Р») при участии ЗАО «8ЕЛЮКС»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК465 «Строительство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2020 г. No 132-П)

За принятие проголосовали:

Краткое наименование страны no МК (ИСО 3166) 004-97	Код страны no МК (ИСО 3166) 004—97	Сокращенное наименование национального органа по стандартизации
Армения	AM	ЗАО «Национальный орган по стандартизации и ме-тролотш» Республики Армения
Киргизия	KG	Кыргызстамдарт
Россия	RU	Госстандарт
Узбекистан	UZ	Уэстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 октября 2020 г. № 921-ст межгосударственный стандарт ГОСТ 30734—2020 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2021 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта EN 14351-1:2016 «Окна и двери. Стандарт на продукцию, эксплуатационные характеристик ки. Часть 1. Окна и наружные надземные дверные проемы» («Windows and doors — Product standard, performance characteristics — Pad 1: Windows and external pedestrian doorsets». NEQ)
6 ВЗАМЕН ГОСТ 30734—2000

Информация о введении в действие (прекращении действия) настоящего стандарта и изме-нений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

Стандартинформ. оформление. 2020

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Классификация и условные обозначения

5 Технические требования

5.1 Общие требования

5.2 Требования к конструкции мансардных окон

5.3 Размеры и предельные отклонения

5.4 Характеристики

5.5 Требования к деревянным мансардным окнам

5.в Требования к мансардным окнам из поливинилхлоридных профилей

5.7 Требования к конструкции свегопрозрачного заполнения

5.8 Требования к материалам и комплектующим деталям

5.9 Маркировка

5.10 Заводская готовность и комплектация

6 Требования безопасности и охраны окружающей среды

7 Правила приемки

8 Методы контроля и испытаний

9 Транспортирование и хранение

10 Общие требования к монтажу и эксплуатации

11 Требования к входному контролю при поставке готовых изделий на строительный объект

12 Гарантии изготовителя

Приложение А (справочное) Варианты конструкций петель (петельных групп) для мансардных окон

Приложение Б (справочное) Варианты конструкций окладов для различных типов кровельного покрытия

Приложение В (рекомендуемое) Пример заполнения паспорта мансардного оконного блока

Приложение Г (рекомендуемое) Рекомендуемые габаритные размеры мансардных окон и их элементов

Приложение Д (рекомендуемое) Варианты устройства узлов примыкания мансардных окон

ж W

Что это такое?

Параметры, которые необходимы для определения:

Не нужно путать слуховые и мансардные окна. Последние – это глухо застекленные оконные проемы в жилых помещениях, устроенных на чердаке дома. Слуховые – это специальные конвекционные конструкции, которые нужны для правильной циркуляции воздуха во всем здании.

Люкарна – это окно, сделанное для вентиляции и поддержания баланса температуры внутри и снаружи чердака. Разница показателей должна быть не более 10 °С. Конструкция делается в виде конвекционной решетки со стеклопакетом или без него. Большая температурная разница способствует образованию конденсата, а это влечет за собой появление сырости и плесени во всем здании. При этом деревянные кровельные конструкции начинают гнить и требуют замены.
Окно не предназначено для вентиляции, эту функцию выполняют вентиляционные продухи. Оно необходимо для того, чтобы на чердаке было естественное освещение, препятствующее развитию грибка. Уровень его должен быть достаточным, поэтому на больших площадях может формироваться до нескольких окон. Например, на крышах типовых четырехэтажек их можно насчитать от 6 шт. и более. Располагаются они по всему периметру кровли. В частных домах, где не требуется такого количества, а достаточно одно-два таких приспособления, архитекторы и проектировщики советуют размещать их на солнечной стороне дома.
Технические — необходимость свободного доступа на крышу дома, особенно это актуально в многоэтажных зданиях, к которым приставить высокую лестницу не всегда удобно.
Как элемент декора. Еще в эпоху средневековья дворцы и дома знатных особ оборудовались слуховыми окнами разнообразных конструкций. Мода в строительстве постоянно меняется: сегодня популярны массивные варианты, а завтра будут востребованы малозаметные, исполненные только из ламельных полос.

Решетка Люкарни — декоративно-конвекционные элементы кровельной конструкции, создающие благоприятные условия для эксплуатации и обслуживания крыши.

Существующие нормы

К слуховым блокам предъявляются следующие требования: прочность изделия, необходимая конвекция и освещенность. Количество и их размеры строго регламентированы СНиПами. Так, например, минимальное количество определяется в зависимости от общей площади крыши дома в горизонтальной проекции (1:300). При площади коттеджа 8х8 м (64 м²) площадь окна будет составлять 0,21 м² – это квадратное окно 45х45 см.

Их можно устанавливать не на всех крышах. Делать это допускается, если угол наклона кровельного покрытия более 35 °. Они не должны оборудоваться выше мест соприкосновения ската и опорных балок крыши.

Формировать окна допускается на фронтоне или скатах крыши.

В последнее время распространены вариации остекления в кровлю, которые все чаще используются для мансардных домов. Они оригинальны и весьма эффективны, но в данной статье рассмотрены не будут, поскольку они относятся к жилым мансардам, а не чердакам.

Традиционный способ монтажа – вертикальная установка конвекционного блока. Применяются при этом следующие технологии:

используются боковые стены, находящиеся в контуре здания;
задействованы боковые стенки, выходящие за контур здания;
оборудуются без использования стен внутри контура дома.

Комбинированный вариант

Заключение

Загородное домостроение на протяжении нескольких лет стабильно набирает обороты. Для максимально комфортного использования площади под крышей требуются особые архитектурные решения, в том числе и остекление. Мансардное окно в современном варианте – это много света и надёжная защита, модный дизайн и неизменное качество, высокие характеристики энергосбережения, герметичности и гидроизоляции. Помимо классических решений можно выбрать массу нестандартных вариантов в плане конструкций и дополнительного функционала, от дистанционного управления до установки датчиков дождя. Дом издревле считался отображением характера хозяина, его мироощущением. Стремление расширять зону обитания пространства и делать её максимально комфортной – выбор современника, идущего в ногу с космической эрой.

Подводим итоги: правильный выбор мансардного окна

Итак, простой алгоритм подбора оконной конструкции для мансарды:

выберите тип открывания и управления для вашей конструкции;
изучите отзывы покупателей и предложения от разных производителей, выберите компанию, которая сможет обслуживать ваши окна и после их установки;
поинтересуйтесь возможностями производителя, его ассортиментом и гарантиями;
изучите прайс-лист компании, если есть возможность – выберите самую качественную фурнитуру, она обычно дороже остальной;
попросите показать вам образцы продукции, оцените качество пластика или дерева, проверьте отсутствие посторонних запахов и дефектов;
если есть необходимость в заказе нестандартных конструкций, обговорите с производителем их настройки и аксессуары.
