Термопанели с клинкерной плиткой

Востребованность облицовочных фасадных термопанелей

Если фасад отделан штукатуркой, то даже при самом качественном проведении работ, он начнет трескаться, осыпаться и менять оттенок цвета.

Если для утепления используется кирпичная кладка, то, в большинстве случаев, не избежать появления так называемых мостиков холода, снижающих эффективность теплоизоляции и постепенно разрушающих стену. Точно такие же недостатки возникнут и при использовании облицовочной плитки.

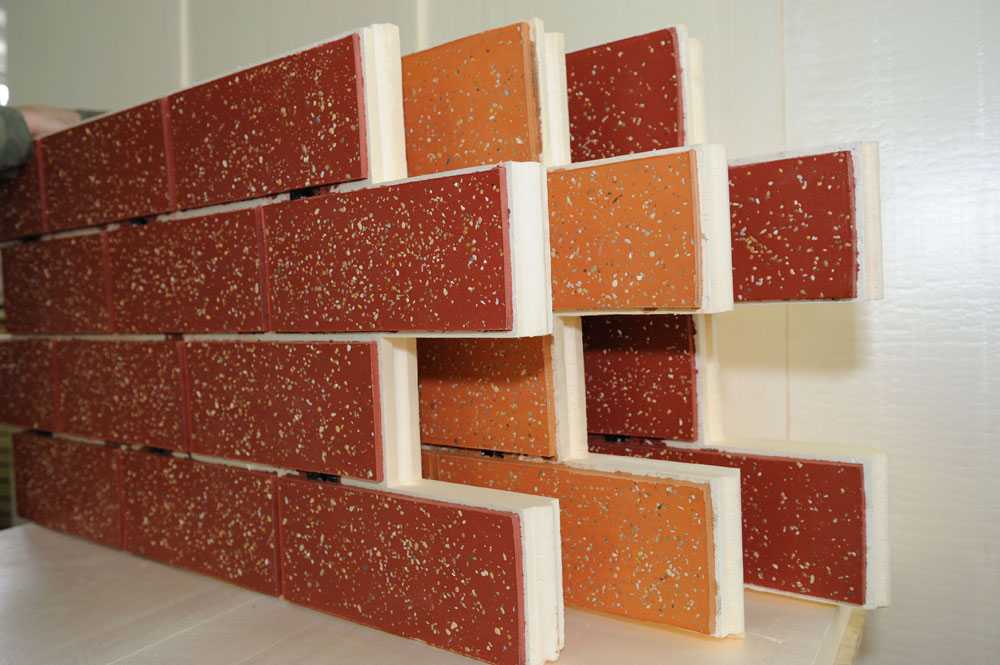

Данная облицовка предлагается в различных цветовых решениях

Фасадные термопанели не имеют вышеописанных минусов. Состоят они из качественного полиуретана и специальных крепежных приспособлений с внутренней стороны. Последние значительно облегчают монтаж и сводят вероятность ошибок к минимуму, таким образом полностью раскрывая теплозащитные свойства облицовки.

Все преимущества термопанелей делают их наилучшим способом сделать свое жилье прочным, теплым и красивым. Если домовладельца интересует долгосрочные инвестиции в свое жилье, то отделка фасада термопанелями в последующие годы сэкономит значительные средства на отоплении, декорировании и ремонте фасада.

Технология изготовления термопанелей

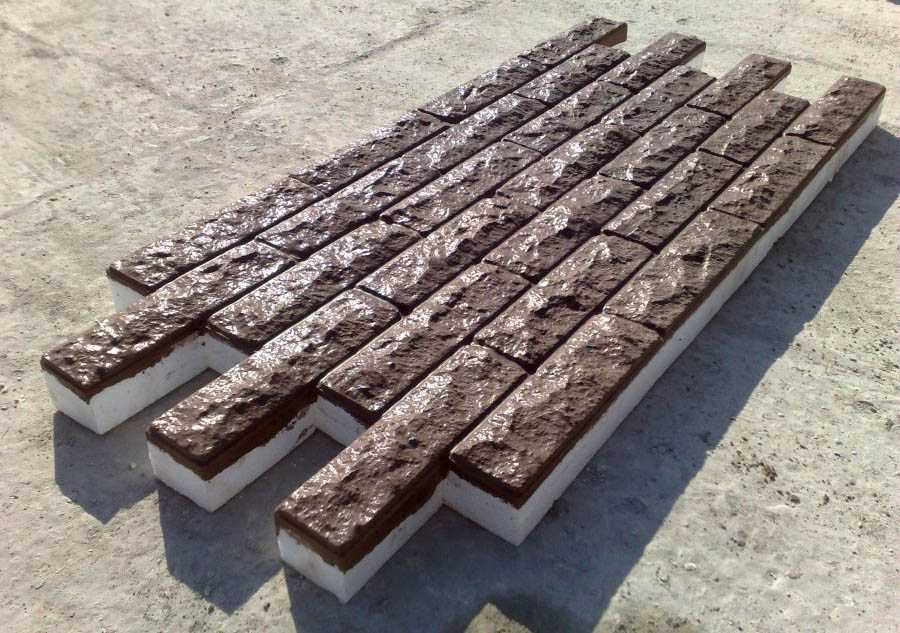

Панель для фасада под имитацию кирпича

Термопанели состоят из двух основных компонентов:

1. Пенополиуретан.
2. Клинкерная плитка.

Пенополиуретан используется в качестве утеплителя. Фасадная клинкерная плитка защищает его от других типов воздействия, помимо тепловых. Фактура пленки рельефная, а поверхность матовая.

Компоновка составных частей происходит на заводе, при помощи технологии, использующей специальные матрицы. Качество оборудования, на котором происходит производство, предполагает и качество исходных материалов – поэтому все массовые панели известных производителей соответствуют всем стандартам, что означает высокую надежность данных изделий.

Клинкерная пленка производится из очищенной глины. После формирования изделий, их дополнительно обжигают под температурой до 1200 градусов: это обеспечивает повышенную прочность и отсутствие внутренних полостей. Полученная клинкерная пленка будет обеспечивать высокую сопротивляемость фасадных панелей механическим и климатическим воздействиям.

Плюсы и минусы

Среди плюсов термопанелей:

• Высокие показатели тепловой защиты
• Экологичность
• Простота монтажа
• Паропроницаемость. На этом пункте стоит остановиться подробнее. Дело в том, что у большого количества утеплителей существует проблема паропроницаемости. Абсолютно непроницаемые материалы не дают дому дышать, в итоге образуется плесень и грибок, начинается замачивание материалов. В этом плане термопанели выгодно отличаются на фоне других материалов, так как не требуют обустройства дополнительных вентзазоров перед установкой.

Термопанели фасадные являются экологичными Конечно, любой производитель назовет еще целый набор положительных качеств. Например, термопанели способны сохранять свои свойства при температурах от -40 до +80, но вряд ли в России часто встречаются столь экстремальные условия. Поэтому среди положительных качеств выделены 4 основных.

С минусами сложнее. Дело в том, что сейчас наблюдается некий ажиотаж, связанный с термопанелями, поэтому принято считать, что недостатков нет. Возможно, время покажет все слабые стороны этого материала. Но на сегодняшний день ярко выраженных минусов материал не имеет.

Но отдельно стоит сказать о высокой цене комплектующих, большом количестве подделок на рынке и необходимости подготовки поверхности перед монтажом. Нельзя считать все эти свойства большими недостатками, поскольку все это скорее относится к внимательности покупателя, а не претензиям к производителю. На сегодняшний момент реальных недостатков у материала не выявлено.

Общие сведения

Термопанель с клинкерной плиткой представляет собой комбинацию отделочного материала и утеплителя. В качестве основы используется теплоизолятор из пеноплекса, пенополиуретана или пенополистирола. Каждый вид основы предназначен для разных поверхностей, что нужно учитывать при его покупке (см.также статью “Отделка цоколя дома панелями: преимущество и монтаж”).

Декоративная же часть панели выполнена из клинкерных плиток, причем, клинкер в данном случае выбран совершенно неслучайно. Среди различных видов керамической плитки этот материал отличается долговечностью и прочностью.

Для его изготовления используется особенный вид глины, которая проходит термическую обработку по старинной технологии. По прочности клинкерные плитки сопоставимы с гранитом или мрамором, однако, в отличие от последних, не создают радиационный фон.

Облицовку цоколя можно выполнять панелями толщиной 6 – 10 см. От этого показателя зависит и степень утепления цоколя. Товаропроизводители утверждают, что срок службы панелей может составлять от 50 до 100 лет. Кроме того, производители клинкера гарантируют, что в течение 100 лет он не изменит свой цвет.

Устройство термопанели

Достоинства

Термопанели обладают рядом положительных качеств:

• Фасадная клинкерная плитка при определенной температуре впрессовывается в пенополистироловое основание замковым способом, благодаря чему между ним и клинкером нет клеевого состава. Это обеспечивает надежность изделия, так как любой клей со временем разрушается, каким бы он прочным ни был.
• Не происходит конденсация влаги на поверхности панели или стены, так как точка росы расположена в толще панели.
• Отсутствие мостиков холода. Благодаря высокой точности изготовления изделия, обеспечивается не только простота монтажа, но точное совпадение пазо-гребневых соединений. После монтажа панелей, они становятся одним целым, в результате чего получается не только безупречный внешний вид, но и полноценная теплоизоляционная система.
• Плотность соединения также обеспечивает водонепроницаемость отделки даже при косом дожде.
• Нет внутренних напряжений. Цокольные термопанели с клинкерной плиткой крепятся при помощи пластиковых направляющих. Благодаря этому в них не возникает напряжений, которые могли бы привести к разрушению материала.
• Имеется большой выбор фактурных решений и цветовой гаммы.
• Легко моются и не требуют специального ухода.
• Устойчивы к воздействию грибка и плесени.

Термопанель с затертыми швами

Недостатки

Определенными недостатками обладает каждый материал, в том числе и термопанели (см.также статью “Цокольные пластиковые панели – простой способ отделки фундамента”).

Для объективности, следует о них сказать:

• Практически все производители продают панели с незатертыми швами. Работа эта достаточно дорогостоящая и требует определенного навыка. Но, даже если выполнять затирку вы собираетесь самостоятельно, все равно придется на нее существенно потратиться, так как цена на состав составляет около трех евро за квадратный метр.
• Все панели имеют некоторую кривизну, что обусловлено технологией производства.
• Относительно высокая стоимость материала.

На фото – установка термопанелей

Виды и характеристики термопанелей для фасадов

На заводе при изготовлении панелей клинкерная плитка с полимерным утеплителем соединяется клеем либо попросту запрессовываться в него. При использовании второго варианта этого облицовочного материала фасады домов служат дольше. Он отличается большей надежностью и долговечностью. Однако цена у прессованных панелей выше, чем у клееных изделий.

Стоимость также зависит от места производства. Фасадные термопанели от немецких производителей обойдутся дороже, нежели сделанные в России. Здесь сказывается плата за бренд и транспортное плечо до возводимого дома. Однако их качество и сооруженный в итоге фасад точно будут на высоте.

Цена российских утепленных панелей для отделки загородных домов зависит от первичного сырья. Если теплоизолятор и облицовочные плитки берутся свои, то изделие получается более дешевым. А если все немецкое, то и стоимость будет достаточно высокой.

Однако не стоит излишне экономить на собственном доме, он возводится для себя. Вдобавок технология на таких предприятиях часто контролируется представителями немецкой или иной европейской фирмы разработавшей выпускаемую облицовку для фасада. А это существенно снижает риск приобрести некачественные панели.

По предназначению и месту монтажа на фасад дома клинкерные панели делятся на:

• Рядовые (фасадные и цокольные);

• Угловые Г-образные для углов домов;

• Угловые доборные для обрамления оконных откосов.

1-Рядовая фасадная, 2-Рядовая цокольная, 3-Угловые, 4-Доборные

По весу и размерам

Вес и степень теплоизоляции термопанели с клинкерной плиткой определяется толщиной утеплителя и размерами клинкера. Слой изолятора варьируется в диапазоне 30–100 мм. Тонкие панели предназначены для надворных построек и фасадов частных домов, которые и так теплые. Изделия с более толстым утеплителем используются, когда требуется не только красивая отделка, но и качественная термоизоляция.

Чем меньше толщина плитки, тем легче панель. Именно клинкер составляет основную массу рассматриваемой облицовки для фасада. Полимерный теплоизолятор весит на порядок меньше. Толщина клинкерной плитки может быть от 8 до 12 мм. Чем она больше, тем красивей выходит оформление фасадов домов. Общий вес панели может достигать 16–17 кг.

По габаритам фасадные термопанели у разных производителей сильно различаются. Здесь сказывается используемая на фабрике технология, размеры взятых для изготовления обшивки фасада плиток и наличие по торцу пазов. Рядовые панели могут иметь следующие ширину и высоту в миллиметрах – 760х600, 1040х600, 1140х690, 1250х600, 1560х624, 1590х598 и т.д. Угловые элементы в большинстве случаев для фасадов частных домов выпускаются с шириной в одну клинкерную плитку – 240, 245 или 265 мм.

Монтаж фасадных термопанелей с клинкерной плиткой — поэтапная инструкция

При отделке дома этим видом материалов трудностей практически нет. Но чтобы внешний фасад долгие десятилетия радовал своей свежестью и красотой, соблюдайте этапы отделочных работ и их правила:

Этап 1. Выбор панелей с клинкерной плиткой должен основываться на их весе, качестве стен дома. Надо учитывать нагрузку, которую получат стены при производстве монтажа, также учтите вид фундамента и дополнительную нагрузку, которая ляжет на него после монтажа панелей, чаще это касается трехслойных панелей с металлическими листами и вставками.

Удобство монтажа — в любом месте

Этап 2. Перед тем, как монтировать блоки с клинкерной плиткой, продумайте вид установки – наклеивание, монтажные работы с обрешеткой.

Этап 3. С обрешеткой устанавливайте только металл, так как даже проморенное дерево поддается со временем негативному воздействию влаги и перепадам температур.

Металлическая обрешетка более надежный вариант

Этап 4. Готовим инструменты: ножовку или болгарку, молоток, уровень, рулетку, шуруповерт, маркер.

Необходимый инструмент

Цены на популярные модели шуруповертов

Шуруповерты

Этап 5. Если здание старое, а стены не отличаются особой прочностью, то следует предварительно укрепить их армированием и оштукатуриванием. Выравниваем стены.

Подготавливаем стены

Этап 6. В старых зданиях или с небольшой способностью несущих конструкций надо выбирать более легкие плиты с утеплением и клинкерной плиткой.

Этап 7. Измерьте площади стен и рассчитайте количество панелей – с учетом размера каждой из них.

Этап 8. Для цоколя используйте более надежные виды — из металла с декоративной штукатуркой, или из прессованного цемента и декор под дерево, кирпич (вариантов много) также из металла.

Пример оформления цоколя фасада

Этап 9. Цоколь стоит дополнительно обработать герметиками – с учетом влажности и качества почвы, а также приближенности к фундаменту грунтовых вод.

Этап 10. Монтаж панелей осуществляйте с применением защитных материалов и растворов для дезинфекции глубокого проникновения – в целях исключения появления плесени, грибков, насекомых.

Этап 11. В проемах, оконных стыках, дверных проемах, выхода коммуникативных труб – герметизацию и монтаж проводить более тщательно, подрезаем панели при помощи болгарки и подгоняем.

Оформление оконного проема

Этап 12. Делаем разметку перед установкой обрешетки с шагом в 40 см.Укладку начинаем с нижней линии.

Все неровности нужно устранять начиная с первой линии

Этап 13. Крепим угловые элементы.

Угловые элементы

Этап 14. С системой пазо-гребневого соединения используем угловые элементы, которые покупаются отдельно. Если в панелях есть крепления, используем их.

Панель с системой крепления в пазы

Этап 15. Крепим плиты от любого угла снизу вверх. Клей равномерно распределяем на всей площади плиты, а в центре и по углам делаем как бы клеевые точки. При фиксации прижимаем на 10 секунд, затем даем отстояться в течение 5 минут.

Клей используется для фиксации панелей

Этап 16. Следующий ряд делаем со смещением – это обеспечит дополнительную прочность отделки. Постоянно при помощи уровня проверяем правильность монтажа.

Если допустить перекос, его будет сложно исправить

Цены на строительные уровни

Строительные уровни

Этап 17. Спустя сутки после наклеивания плит они дополнительно крепятся специальными дюбелями в швы.

Этап 18. Затирка производится путем нанесения затирочной смеси на всю поверхность панелей, после чего, где-то через сутки, протереть губкой места декора или также всю поверхность.

Если вы не хотите самостоятельно заниматься затиркой, то можно приобрести более дорогие плиты с готовой затиркой от производителя.

Затирка швов

Этап 19. Делать всю работу стоит без спешки и волнений

Важно выбрать условия климата, чтобы была сухая и теплая погода. Чтобы все материалы легли, как следует и не образовалось непредвиденных обстоятельств – в виде отхода панелей от стен

Хронологию лучше соблюдать в соответствии с планом. Так как если, вы забудете приготовить инструменты, то после разметки и установки обрешетки потеряете время в поиске валика или кисти для наклейки.

Плюсы и минусы

Клинкерная плитка сама по себе является востребованным отделочным материалом, что вполне логично, учитывая ее высокие эксплуатационные характеристики. Однако клинкер не отличается теплоэффективностью, в то время как сочетание его с утеплителем позволило получить еще более эффективный материал для внутренней и внешней отделки.

Термопанели с клинкерной поверхностью обладают следующими преимуществами:

• высокие показатели прочности;
• длительный период эксплуатации – до 25–30 лет;
• теплоэффективность материала;
• улучшенные показатели звукоизоляции;
• сохранение цвета материала благодаря отсутствию в составе сырья красителей – тот или иной оттенок обеспечиваю определенные сорта глины и небольшие изменения технологии ее запекания;
• устойчивость к температурным перепадам;
• биостойкость – на поверхности материала не появляется плесень, грибки и прочие формы жизни микроорганизмов, его стороной обходят грызуны;
• экологичность;

• простота монтажа – утепление осуществляется легче и быстрее за счет отказа от поочередного монтажа утеплителя и облицовки;
• универсальность в использовании;
• возможность скрыть небольшие дефекты стеновой поверхности при выборе навесного фасада;
• привлекательный и респектабельный внешний вид;
• влагостойкость, паропроницаемость;
• высокие показатели пожаробезопасности;
• морозостойкость;
• атмосферостойкость.

Называя недостатки, профессионалы и рядовые пользователи отмечают большой вес материала, поэтому требует укрепления фасада и фундамента, ее хрупкость в процессе транспортировки, монтажа и хранения. Даже упав с небольшой высоты, клинкерная термопанель может пойти трещинами или лопнуть.

Последовательность монтажа термопанелей для фасада

Как мы уже сказали, монтаж фасадных панелей своими руками сделать может каждый, кто хотя бы раз держал в руках перфоратор, болгарку, шуруповерт, уровень и шпатель, а именно эти инструменты нам понадобятся, в первую очередь. Приступая к работе, вы должны определить, какой метод крепления термопанелей вы будете использовать, а для этого надо провести тщательный анализ состояния несущих стен, включая углы здания. Если критических уклонов и перепадов нет, то крепить панели можно непосредственно на поверхность стены, если же стена проблемная, стоит задуматься об оборудовании каркаса, подобно популярной технологии вентилируемого фасада.

Вкратце рассмотрим конструкции, крепящейся на каркасе, а для этого можно использовать, как стальной профиль, так и деревянные рейки. Создавая такую конструкцию, стоит помнить, что между обрешеткой и панелями будут двигаться воздушные массы, а это приведет к потере тепла. Поэтому все пустоты между стеной и основной конструкцией надо заполнить, используя монтажную пену, которая способствует лучшему креплению конструкции.

Чаще всего, к счастью, крепить материал приходится непосредственно на стену, что значительно сокращает себестоимость работ. Облицовка фасада термопанелями в этом случае делается в определенной последовательности, а чтобы вы смогли сделать это сами, отказавшись от помощи специалистов, мы предлагаем пошаговую инструкцию.

ШАГ 1: подготовка поверхности стены

Так как мы выяснили, что стена наша не имеет критических уклонов и серьезных дефектов, и крепить материал мы будем непосредственно на нее, следует уделить внимание подготовке поверхности стены. Она должна быть очищена от грязи, остатков старой штукатурки, краски и лака, обрабатываемая поверхность также должна быть сухой, что улучшит адгезию материалов. ШАГ 2: установка профиля

Сделать метки на стенах по периметру здания, устанавливаем стартовый уровень по 2 м, контролируя, при этом, ровность углов

ШАГ 2: установка профиля. Сделать метки на стенах по периметру здания, устанавливаем стартовый уровень по 2 м, контролируя, при этом, ровность углов.

ШАГ 3: пропитка. Грунтовка поверхности, необходимая для улучшения адгезии материалов.

ШАГ 4: монтируем  термопанели на цоколе здания. Начинать надо с внешних или внутренних углов. Специалисты рекомендуют начинать с левого угла здания, при этом сами углы оборудуются при помощи специальных угловых элементов. Наносим клеевую смесь на угловые панели, фиксируем при помощи специальных дюбелей быстрого монтажа (ДБМ), в местах стыковки используются также грибовидные пластиковые крепления, а для увеличения прочности конструкции применяются еще и кляммеры – верхний и нижний.

ШАГ 5: наносим клей. Пенополиуретановую пену надо нанести на ¾ замка и в торец панели, проделываем подобную манипуляцию также со стеновой панелью. Для хорошего сцепления толщина клеевого слоя должна быть не менее 1 сантиметра. Можно нанести его по периметру панели – так будет лучше, но дороже.

ШАГ 6: приклеиваем стеновые панели. Аккуратно их придавливаем. После высыхания клеевой основы, закрепляем результат при помощи ДБМ и грибковых дюбелей в местах стыковки. Повторяем процедуру последовательно для всех панелей, при этом помимо нанесения клеевого состава (пенополиуретановой пены) на торец и замок, необходимо наносить его также на верхнюю часть панели предыдущего ряда. Для резки панелей потребуется алмазный круг или специальная ножовка.

ШАГ 7: монтаж «фурнитуры». Установка карнизов,  дверей и окон (проемов), водостоков, для чего используются оригинальные декоративные элементы или подручные материалы.

ШАГ 8: затирка швов. Выполнять ее, следует по окончанию всех операций. Используется специальная морозоустойчивая затирка, наносимая при помощи строительного пистолета. Несмотря на то, что все работы по монтажу панелей можно проводить при любой погоде, данную операцию лучше проводить при температуре, +5 — +30 градусов, чтобы избежать нежелательных последствий.

На этом все работы по облицовке фасада дома клинкерными термопанелями считаются законченными, и в конечном итоге вы получаете сразу два результата в одном – стены становятся теплыми, а внешний вид дома станет объектом зависти соседей. Уникальная система стыковки позволяет производить монтаж конструкции быстро, при этом вы можете сэкономить немало времени, которое уходит обычно на штукатурку стен, ведь в данном случае это не понадобится. Предлагаем посмотреть также видео по установке термопанелей на дом:

Расчеты

Чтобы понять, какова потребность в строительном материале, необходимо найти общую площадь поверхности. Из полученного значения вычитается сумма площади дверей и окон и добавляется 10%, которые отнимают при проведении работ отрезы и нахлесты. Полученная цифра делится на 4,55, именно столько кв. м находится в одной упаковка плит.

Количество необходимой стартовой планки на утепляющие панели высчитывается исходя из периметра строения. От полученного значения отнимают ширину дверей и делят на 3. Чтобы не ошибиться, прибавляют 5% от полученного числа.

Наружные углы определяются суммой высот, поделенных на 0,45 м. Для правильности стоит добавить 5% от полученного значения.

При проведении расчетов стоит принимать во внимание не только покрываемую площадь стен, но и теплопотери, в соответствии с которыми в будущем будет подбираться материал необходимой толщины

• Величина U является мерой того, сколько тепла теряется через заданную толщину конкретного материала, но включает в себя три основных способа, в которых происходят потери тепла – проводимость, конвекция и излучение. Это мера, которая всегда применяется в Правилах строительства. Чем ниже значение U, тем лучшим теплоизолятором является материал. Значение U позволяет понять последствия, которые имеет тепловая характеристика, когда они направлены на соответствие действующим строительным нормам.
• R-значение является мерой сопротивления тепловому потоку через заданную толщину материала. Таким образом, чем выше значение R, тем выше термостойкость материала и, следовательно, тем лучше его изоляционные свойства. Тепло перемещается внутри здания и выходит из него несколькими различными способами, а значение R учитывает только проводимость, но не включает в себя ни конвекцию, ни излучение.

Производство и конструкция клинкерных термопанелей для фасада

Термопанель – это облицовочный материал, который состоит из утеплителя (пенополистирол или пенополиуретан) и плитки, обычно клинкерной. Таким образом, одновременно с облагораживанием, стены фасада дополнительно утепляются. Прикрепляют термопанели фасадные с клинкерной плиткой дюбель-гвоздями прямо к стене или на обрешетку. Соединяются они между собой с помощью пазов или гребней, после чего швы и стыки затирают цветной декоративной затирочной смесью.

Система термопанелей, созданная из жесткого пенополиуретана, представляет собой облицовочные прямые и угловые панели, которые собирают в монолитную отделку прямо на фасаде.

Производство термопанелей с клинкерной плиткой предполагает такие этапы:

• В пресс-форму устанавливают матрицу.
• Сначала на ней выкладывают плитку под кирпич или камень.
• После устанавливают крепежи из пластика. Именно через них панели будут монтироваться к стенам.
• Дальше в пресс-форму льют жидкий пенополиуретан или экструдированный пенополистирол. Когда он полимеризуется, получится цельный элемент без стыков.

Для придания жесткости панельным листам и сохранения их правильной геометрии на время срока службы, в процессе изготовления используют третий слой – щепу или ориентировано-стружечный лист.

Края деталей термопанели делают в виде пазов, предназначенных для запенивания швов во время монтажа. Швы между плитками покрывают составом из кварца. Благодаря этому они соединяются более прочно. Также кварцевый слой становится отличным основанием для декоративного затирания швов.

Стоит отметить теплосберегающие характеристики пенополиуретана. Именно он занимает первенство в современном мире среди аналогичных стройматериалов.

Его расчетный коэффициент теплопроводности составляет 0,029 Вт/м°С. Для сравнения – у обычного кирпича теплопроводность в 28 раз выше. Процент внутренней закрытой пористости свыше 75, а контролируемая плотность равняется 60 кг/м3.

Сравнение коэффициентов теплопроводности теплоизоляционных материалов

При низкой (-160) и высокой (+140°С) температуре физические свойства пенополиуретана остаются неизменными. Также у него довольно высокие показатели стойкости к химической агрессивной среде. Он не поддается поражению плесенью или грибком.

Пенополуретан относят к группе трудновоспламеняющихся материалов. Он не распространяет пламя после устранения очага возгорания, материал самозатухает.

На поверхности термопанелей можно разложить плитку двумя способами: ложковой и фламандской перевязкой.
