Как сделать каркас для подвесного потолка своими руками

Несмотря на то, что облицовка на основе пластиковых панелей считается разборной, снимать или разбирать уложенные ПВХ плиты не рекомендуется, даже в крайнем случае. Каждый такой демонтаж может закончиться повреждением подвесного материала, поэтому все работы, связанные с черновым потолком, необходимо закончить до начала монтажа подвесного каркаса и укладки декоративной отделки.

Если подвесной потолок предполагается утеплять и звукоизолировать, то до того как будут уложены первые рейки, необходимо проложить проводку и коммуникации, например, водопроводные трубы, электропроводку и кабельные каналы. Иногда в запотолочное пространство укладывают дополнительный пластиковый короб, который выводится на чердак или за пределы помещения. Делается это для того, чтобы обеспечить нормальное удаление водяных паров, которые неизбежно будут попадать за пластиковую облицовку через щели и стыки.

Металлический каркас для установки подвесного потолка

Сборка каркасных конструкций начинается с монтажа направляющих и стартовых реек на стены комнаты. Профиль крепится на вертикальную поверхность стен по заранее выполненной разметке, с помощью перфоратора и дюбелей, забитых с шагом 60 см.

Направляющий профиль на 28 мм

Следующим этапом на черновой потолок по линиям разметки монтируются подвесы. Каждая лента крепится как минимум двумя дюбелями, лепестки петли не отгибаются и находятся в горизонтальном положении до момента установки несущего П-профиля.

Далее на направляющие укладывается главный элемент каркаса — несущие профили. Их выкладывают равномерно вдоль всего потолка, по одному под каждой осевой линией разметки.

Перед креплением профиль нужно выровнять по уровню горизонта

Важно! Это наиболее ответственная часть монтажа, нужно выровнять профиль точно по разметке, чтобы избежать деформации каркаса. Далее отгибаем лепестки подвесов, выравниваем высоту подвеса по натянутому шнуру или, лучше, лучу лазера и фиксируем с помощью саморезов

Далее отгибаем лепестки подвесов, выравниваем высоту подвеса по натянутому шнуру или, лучше, лучу лазера и фиксируем с помощью саморезов.

Как сделать деревянный каркас для подвесного потолка

Монтаж несущей конструкции из деревянного бруса и реек можно выполнить по схеме, аналогичной предыдущему способу. В этом случае вместо оцинкованного главного П-профиля на потолок крепится брус сечением 35х35 мм.

Если крепить прямо на потолок, то приходится использовать подкладки для выравнивания

Если размеры потолка невелики, меньше чем 2,5х2,5 м, то деревянную рейку можно уложить без использования подвесов.

Чтобы выполнить монтаж каркаса, первоначально на стенах необходимо нашить опорный пластиковый или металлический профиль. По сути, это уголок, на полки которого будут опираться края пластиковых плит ПВХ.

Далее на стенах со стартовой и финишной рейкой, на уровне на 10 мм выше кромки опорного уголка, прибивают по одному несущему брусу, сечением 40х40 мм. На брусы нашивают утепление или звукоизоляцию, после чего набивают дополнительные поперечные рейки для монтажа уже пластикового ПВХ декора.

Освещение в подвесном потолке из панелей ПВХ

Наилучшим вариантом светильника на пластиковом потолочном декоре считаются встроенные точечные фонарики со светодиодами или экономками. Электропроводку и сборную колодку необходимо заложить в запотолочное пространство еще до монтажа пластиковой облицовки.

Монтаж ПВХ и укладку проводки можно делать одновременно

В местах установки фонарей кольцевым сверлом вырезают отверстие диаметром 60 мм, в которое в дальнейшем будет устанавливаться корпус светильника.

Этапы монтажа гипсокартонного потолка

Разметка потолка перед монтажом каркаса

Прежде чем начать монтаж потолка своими руками, нужно определить высоту каркаса. Для этого от самой низкой точки основного потолка нужно отступить, как минимум, 25мм, на толщину профиля CD и поставить на стенке метку. Затем, при помощи водяного или лазерного уровня, перенести эти метки во все углы помещения.

Отбивка линии на стене под потолком при помощи чоклайна

После разметки углов между метками нужно провести линии, и сделать это можно при помощи малярной нити или чоклайна. Натягиваете нить между метками и, оттянув её наподобие тетивы – резко отпускаете – нитка оставляет чёткий след.
Также вам придётся разметить потолок для крепления П-образных подвесов. В этом видео производится монтаж потолка из гипсокартона при помощи каркаса в виде обрешётки, с ячейкой 50см, следовательно, стенку под потолком тоже нужно разметить через 50 см.
Размечаете две противоположные стенки и между ними отбиваете по потолку линии. На этом разметку можно считать оконченной.

Монтаж каркаса

Ленточные держатели или П-образные подвесы

На видео монтаж начинается с крепления подвесов на потолок. Подвесы, или как их называют в ролике, ленточные держатели располагаются друг от друга на расстоянии 50-60см, а в местах стыковки профилей CD почти по краям стыкующихся профилей.

Профиль UD крепится под потолком

Мы продолжаем рассматривать монтаж потолка из гипсокартона – видео ролик показывает, как монтируются профили UD к стене под потолком. В данном случае крепёж производится ударными дюбелями, хотя это не обязательно, можно использовать дюбель пустышку диаметром 6мм и к нему приобрести шурупы, диаметром 4-5мм.
Если на профиле UD отсутствуют крепёжные отверстия, то их можно сделать самостоятельно, через 40-50см друг от друга. Причём, отверстие можно делать одновременно – и в стенке и в профиле, приложив последний к нанесённой линии.
Для этого сверлите сквозь профиль в стене отверстие 6-милиметровым сверлом – ударный дюбель перекроет отверстие на профиле своей шляпкой, а при обычном дюбеле – это отверстие перекроет саморез. Профили UD устанавливаете по всему периметру комнаты.

Профили CD вкладываются в UD под подвесами на расстоянии 50см

Теперь пришла пора установить профили CD. Они вкладываются в UD профили под прикрученными подвесами, строго по отметкам, через 50см. Длина профиля определяется расстоянием между стенками минус 5мм для свободной установки и толщины прикрученного к стене профиля.

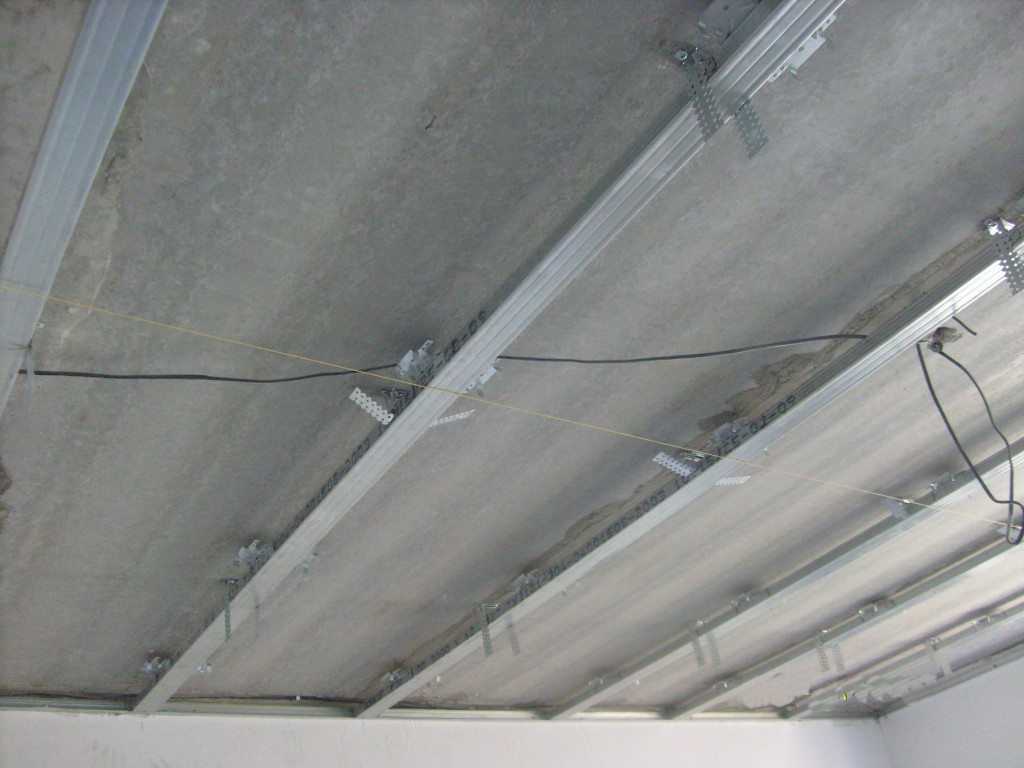

Под каркасом натягивают нитку для нивелирования

Когда мы смотрим монтаж подвесного потолка из гипсокартона – видео ролик показывает, что профили нивелируются длинным строительным уровнем, но это не совсем удобно, так как точно выставить плоскость ним достаточно сложно. Гораздо легче это сделать, натянув под каркасом обыкновенную капроновую нитку.
Так как провисающие профили будут эту нитку оттягивать, то каждый профиль нужно подтянуть средним подвесом, подогнув под него концы этой ленты. Затем каждый профиль выставляется по нитке и прикручивается к подвесу мелкими саморезами для гипсокартонных профилей.

Краб для перекрещивания CD профилей

Для перекрещивания CD профилей используются специальные соединения, которые надеваются поверх прикрученного профиля, а в перпендикулярные ответвления этого приспособления вставляются куски поперечного профиля. Такое приспособления называется крабом.
Краб с профилями соединяется мелкими саморезами, но соединить профили можно и без крабов, просто подрезав боковые стенки, и прикручивая профиль за основание к другому профилю.
В видео показан монтаж каркаса, но в статье даются некоторые дополнения и, соединив одно с другим – вы получите развёрнутую картину сборки каркаса в целом.

Монтаж гипсокартона на металлический каркас

Для монтажа гипсокартона на потолок нужно 2-3 человека

Мы смотрим видео ролик про монтаж потолков из гипсокартона, на котором видно, как монтируют ГКЛ. В данном случае это делают три человека, так как одному поднять лист и прикрутить его к профилям очень сложно, а для новичка сделать это своими руками – невозможно вообще.
На крепление одного листа расходуется порядка 60 саморезов по металлу, и вкручиваются они на расстоянии 30см друг от друга

Для закручивания шурупов используйте насадку для гипсокартона.
Обратите внимание, что края ГКЛ ложатся только на половину профиля – на другую половину ляжет следующий лист.

Плюсы и минусы

Перед тем, как определиться с отделочным материалом для жилого помещения, необходимо разузнать все преимущества и недостатки гипсокартонных листов. Обладая знаниями и тонкостями данного материала, можно в будущем застраховать себя от разочарования и всевозможных неприятных ситуаций в процессе ремонта. Использование гипсокартона в конструировании потолка обладает как положительными, так и отрицательными качествами. Проанализируем каждый из них.

Преимущества:

Простой монтаж. При установке подвесного гипсокартонного потолка нет нужды дожидаться засыхания раствора, учитывая габариты жилого пространства и даже скудные навыки ремонтных работ – отделка проводится не более трех дней.
Незначительный вес материала.
Широкий выбор формы – при помощи гипсокартона вы имеете возможность воплотить многоуровневые конструкции различных форм с необычными изгибами.
Высокая пластичность – при использовании воды гипсокартон принимает необходимую вам форму.
Обладает высоким уровнем шумо- и теплоизоляции. Используя данный материал, вы повысите изоляционную характеристику помещения.

Камуфляж коммуникаций. Легкое и быстрое изготовление различных конструкций, в которые можно запрятать провод, кабель, трубу, воздуховод и различные виды коммуникаций.
Поверхности гипсокартонных конструкций можно использовать для дальнейшей покраски, оклеивания любого вида обоями, облицовывая керамикой и плиткой.
Богатый выбор материала. Рынок дает возможность подобрать нужный подшивной гипсокартон необходимой толщины с различными свойствами эксплуатации. К примеру, влагоустойчивый материал используется для облицовки в помещении с повышенной влажностью (кухня, ванная комната).
Система освещения. Гипсокартонный потолок часто используют как каркас для любого типа освещения.

При всех преимуществах этого материала стоит быть готовым к определенным недостаткам:

Уменьшение высоты помещения. Подвесные потолочные конструкции отнимают порядком пяти сантиметров высоты в связи с использованием дополнительных рельефных профилей, соответственно, противопоказаны в невысоких помещениях.
Возникновение трещин. При неверном монтаже гипсокартона на стыке в дальнейшем могут появиться трещины.
Для сохранения материала в первоначальном виде необходимы определенные условия, а именно запрещается хранить гипсокартон в помещениях с высокой влажностью и отсутствием отопления.

Не целесообразно использование гипсокартона для потолочной облицовки в помещении, где есть высокая вероятность быть затопленным сверху, так как гипсокартонный лист под воздействием воды разбухает, масса становится больше и конструкции могут обрушиться.
При установке гипсокартонных полок не рекомендуется фиксировать на них массивные элементы, так как гипсовую «начинку» несложно повредить.
По окончанию монтажа крайне непросто произвести внеочередные отделочные работы, замаскировать стыки у гипсовых листов и возникшие трещины.
Хрупкость. Гипсокартонные листы могут поломаться при неаккуратной перевозке, монтаже и эксплуатации, поэтому необходимо быть крайне внимательным и аккуратным при ремонте или строительстве потолочных перегородок. Также рекомендуется воздержаться от использования гипсокартона там, где планируется монтаж тяжелой конструкции, например, массивной люстры. В этом случае используйте для отделки двойной слой гипсокартона. Это обеспечит надежность крепления.

Монтаж двухуровневого потолка из гипсокартона своими руками

Основной цикл работ состоит из следующих этапов:

Нанесите разметку на основные стены. Лучше всего делать это при помощи лазерного строительного уровня. Но если его нет, можно воспользоваться уровнем обычным, такой подход потребует больше времени и усердия, но результат будет одинаковым. При разметке первого уровня от основы отступают не менее чем на 10 сантиметров вниз.
По завершении разметки начинайте монтаж направляющих несущих профилей (они маркируются буквами CD). Равномерно закрепите их на всем протяжении стен, крепеж располагайте через каждые полметра. Проверяйте себя уровнем, небольшие ошибки легче исправлять сразу, чем бороться с их последствиями.
Теперь пришло время устанавливать закладные бруски, на которые будет крепиться второй уровень потолка. Для этого отмерьте от стены необходимое расстояние и закрепите на потолке бруски, размер которых должен быть равен расстоянию от основного потолка до первого уровня двухуровневой конструкции. Монтировать их необходимо через каждые 50 – 60 сантиметров. Это делается для того, чтобы вся конструкция обладала достаточным запасом прочности.
Далее приступайте к установке профилей, на которые будет нашиваться первый уровень. Для этого установите их в направляющие, а к потолку крепите посредством строительной монтажной стальной ленты, расстояние соблюдайте все в те же полметра. Профили располагайте продольно, в одной плоскости, через каждые 60 сантиметров, от одной стены до другой.
После того, как продольные конструкции установлены, начинайте монтаж поперечных перекладин. Для этого используйте специальный инструмент – высекатель

Он сшивает профиль, при этом на стыках не остается выступов, что важно для дальнейшей работы. Сами перемычки изготавливайте из того же усиленного профиля UD, делая их в виде буквы “П”, загибая края изнутри наружу

Таким образом, будут получаться “лепестки”, которые и пришиваются к продольному профилю. Расстояние должно соответствовать расстоянию между соседними секциями. Располагайте их через каждые полметра.
По завершении подготовительной части работ результат проверяется с помощью уровня на кривизну и механическим способом на надежность крепления. Рекомендуется в местах соединения со стенами использовать полосу уплотнителя, это даст небольшой запас прочности на случай изменения геометрии пространства, при термоусадке здания.
Теперь можно обшивать конструкцию гипсокартоном. Делайте расстояние между отдельными плитами до 7 миллиметров, зашивать лучше так, чтобы швы находились не в одной плоскости.

Первый черновой уровень потолка готов. Теперь необходимо возвести каркас для второго уровня и всех дополнительных элементов. Для этого воспользуйтесь закладными.

Как установить каркас второго уровня

После того, как первый уровень потолка готов, необходимо установить каркас второго уровня в соответствии со всеми правилами

По упомянутой выше схеме проведите разметку и закрепите направляющие на стенах помещения, проверьте их кривизну уровнем.
Теперь необходимо прикрепить несущий UD-профиль к первому уровню ГКЛ потолка. Крепления проводите по закладным.
Когда несущая часть будет готова, приступайте к созданию “ступеньки”, которая станет основой для второго уровня.Используйте CD-марку для продольных и поперечных конструкций. Место их соединения укрепите при помощи UD-профилей. У вас должна получиться конструкция в форме ступени, расположенная в тех местах, где вы будете делать второй уровень потолка.
Если хотите сделать округлую форму – проведите серию надрезов на боковинах профилей и придайте им нужную форму, сгибая их внутрь. Закрепите получившийся результат высекателем.

В случае, если предполагается полочка на торце второго уровня для монтажа подсветки, необходимо выполнить ее, удлинив горизонтальные профили в конструкции, либо сделать припуск на самом ГКЛ при раскрое.

По завершении возведения конструкции она зашивается гипсокартоном. Теперь можно сказать, что двухуровневые потолки из гипсокартона готовы. Осталось лишь провести отделочные работы и подключить освещение.

Неоновые трубки

Неоновые трубки представляют собой газоразрядные лампы, где свечение создается благодаря поддержанию электрического разряда в атмосфере инертного газа. Трубки достаточно компактны, хорошо управляются. При помощи установленных через каждые пять метров конвекторов можно отрегулировать силу тока, изменив интенсивность свечения.

До недавнего времени эта схема применялась относительно редко. Причиной этого была неспособность неоновых трубок работать на напряжении, выдаваемом бытовой электросетью. Для работы требовалось ставить повышающие трансформаторы, которые обладали целым рядом недостатков. Это шум вовремя работы, нагрев (что могло быть опасным для деревянных потолков), большое потребление электричества, довольно сложные схемы монтажа.

Лишены этих недостатков неоновые шнуры. Они оснащены контроллером, поэтому все, что нужно для установки такой системы – растянуть шнур, поставить батарейку (для питания применяются обычные батарейки формата АА) и нажать кнопку включения.

Недостаток неоновых шнуров – маленькая мощность светового потока. Их можно использовать только в качестве элементов подсветки, а освещение придется делать за счет других источников света.

Вычисление уровня потолка

Опыт подсказывает, что даже в современных, новых домах, плиты потолочного перекрытия не всегда ровные, при том, что потолок должен быть идеально ровным и горизонтальным.

Разметка потолка лазерным уровнем

Именно поэтому требуется «отбить» уровень горизонтальный и перепроверить плоскостность потолка. Как это сделать?

ближе к одному из углов, на стене, на расстоянии 10-20см от потолка, делается отметка карандашом или маркером;
с помощью уровня эта же метка транспортируется и на остальные стены – по 2-3 метки на каждой;
при помощи малярного шнура, который выставляется по меткам, отбиваем горизонтальные линии на стенах всего помещения – получается горизонтальная плоскость;
измеряется расстояние от потолка до линии по углам комнаты и на середине каждой стены, высчитывается разница;
в случае, если полученные значения разницы не более 5мм, то можно принимать плоскость потолка за первый уровень многоярусной конструкции, а имеющееся отклонение, будут выровнены при шпаклевании;
при разнице от 5мм до 5см – потолок штукатурится с применением армирующей сетки и уже после этой операции он становится первым уровнем;
при разнице более 5см уже не обойтись без капитальных работ по ликвидации такого перепада с помощью подвесной конструкции.

Помимо плоскости следует тщательно проверить и качество поверхности, которая в дальнейшем будет шпаклеваться или будет находиться под подвесным потолком.

в помещении побелены по штукатурке потолок – побелку необходимо смыть, старую штукатурку снять до самого основания, потом заново заштукатурить, зашпаклевать;
зачастую в старых зданиях перекрытия выполнены из дерева, в этом случае потолок нужно однозначно прятать, а учитывая, что в подобных домах потолки достигают 2,7 или даже 3-х метров, то это не нанесет существенного урона пространству комнаты и даст свободу полету фантазии в реализации любой гипсокартонной конструкции на потолке;
если оказалось, что потолок надежный, прочный, все коммуникации на нем проложены, оштукатурен, тогда можно его просто подшпаклевать и применить в качестве первого уровня;
часто в новых домах потолок это просто голая, бетонная плита, в этом случае, его придется штукатурить, шпаклевать и прятать за подвесной гипсокартонной конструкцией.

Зачастую финансово интересно и первый и второй уровень потолка сделать из гипсокартона, потому что операции штукатурки, шпаклевки со снятием старых слоев, будут по затратам не намного дешевле, чем полностью новая конструкция из ГКЛ, при том, что качественно выполненный первый уровень из ГКЛ, «крадет» у помещения не более 5-6см.

Устройство короба подсветки и его сборка

Сразу хочется показать видео подробно разъясняющее этот процесс:

Потребуются пара профилей – UD и CD. UD — направляющий профиль, крепящийся как на стенке и на потолке, а также в точке крепежа бортика, в случае его наличия в центре конструкции. CD — более жесткий, несущий профиль, из которого созданы перемычки и стойки, гипсокартонный лист прикрепляется именно к ним.

На представленном фото ГКЛ удерживает подвеску, благодаря своей жесткости, поэтому у полочки нет как таковой опоры.

В таких случаях учитывается вес осветительной техники.

Существует еще один вид конструкции. Здесь удлиненные поперечины держат вынос полки. Для этой конструкции потребуется больше несущего профиля, и по надежности она будет намного крепче.

Для сборки короба нужно закрепить направляющие профили по контурам на стене, внутренним границам второго яруса и по потолку. Далее вырезать куски CD профиля с маленькой «губкой» с одной стороны, сделать это нужно отмерив расстояние от профиля на потолке до уровня контуров на стенах, и из этого вычесть примерно полтора сантиметра. Вставлять полученные куски в профиль, прикручивая примерно каждые 50 см.

К «губке» прикручивать направляющий профиль, острая часть которых повернута к стене, по нижней части подвешенных профилей так, чтобы соединялись направляющие за счет кусков несущего профиля. Затем стоит профиль CD нарезать по нужной длине и вставить в направляющие, затем прикрутить. Обшить боковую кромку каркаса гипсокартонным материалом. Тоже проделать и с нижней плоскостью. Работа с коробами завершена. При работе с коробами стоит заранее обдумать точки установки светильников, и расположение проводов. Чтобы каркас был более жестким, а лист твердо закрепленным, тогда середину кусков несущего профиля закрепляют на подвесе, или когда короб шириной больше чем 50 см.
