Как установить заглушку для трубы

Как снять или заменить заглушку

Замена заглушек выполняется способом, соответствующим ее типу. Порядок выполнения работ:

• Отключить трубопровод от подачи жидко-газового носителя;
• Подобрать инструменты для снятия и установки заглушки данного типа. Подготовить замену самой запирающей арматуры;
• Если фитинг резьбовой, его отвинчивают, зачищают резьбу и накручивают новый элемент. Эллиптический колпачок срезается болгаркой. Чтобы вытащить пневматическую заглушку, открывают клапан на нем и выпускают воздух. С фланца защита отвинчивается.

Заглушки относятся к фитинговым деталям, используемых на разных стадиях строительства, при ремонте магистралей и просто в качестве отделки.  Применяются как заводские  варианты, так и колпачки, выполненные своими руками.

Ключевые параметры пластиковых профильных труб

Основными параметрами пластиковых профильных труб являются их размеры, толщина стенки и удельный вес. Эти данные могут отличаться в зависимости от материала и производителя. Эти характеристики являются справочными величинами, их можно найти в соответствующих таблицах и в сопровождающей документации.

Выглядит это следующим образом (на примере стекловолокна):

вид изделия	размер А (длина стороны в мм)	размер Б (длина стороны в мм)	толщина стенки (мм)	вес (кг/м погон.)
труба профильная квадратная	32	32	5	1,07
130	130	6	5,84
труба профильная прямоугольная	40	20	3	0,63
60	40	5	1,74

Стандартная длина от производителя это сегменты в 1, 3, 4 и 5 метров. При покупке вас не будут ограничивать и отрежут любой, кратный 0,5 метров, отрезок.

1 Материал для изготовления – из чего делают элементы?

Сейчас существует огромное разнообразие интересующих нас элементов. Их подразделяют на разные группы в зависимости от определенных показателей и эксплуатационных характеристик. В первую очередь заглушки на трубы классифицируются по материалам, из которых их делают. С этой точки зрения они бывают:

1. металлические;
2. резиновые;
3. полиэтиленовые и пластиковые;
4. хромированные.

Пожалуй, самыми распространенными на сегодняшний день являются металлические заглушки. Их устанавливают на канализационные и водопроводные стальные и чугунные магистрали, используют в трубопроводах, по которым подается газ. Изделия из металла незаменимы для промышленных целей. В бытовых сетях они также используются весьма активно. Металлические заглушки имеют высокую прочность и эксплуатационную надежность. Но есть у них серьезный недостаток – они подвержены ржавлению.

Поэтому сейчас при построении бытовых и коммунальных водопроводных сетей, а также чугунной канализации вместо заглушек из металла пытаются применять более современные пластиковые пробки, которые характеризуются высокой степенью антикоррозионной защиты. Металлические заглушки – это чаще всего латунные и стальные конструкции. Изделия из латуни достаточно стойки к коррозионным проявлениям. Но их стоимость высока. Стальные пробки имеют меньшую цену. Но, как мы сказали, они ржавеют. Да и монтаж таких изделий всегда является трудоемкой процедурой.

Современные пластиковые пробки для канализации

Коррозия не страшна полиэтиленовым и пластиковым заглушкам на трубы. Правда, под действием лучей солнца и повышенных температур они способны деформироваться. Несомненный плюс таких пробок – малая стоимость. Чаще всего они используются в качестве внутренних заглушек на трубы (на профильные и круглые) и как пробки для забора

Обратите внимание! Нежелательно применять полиэтиленовые и пластиковые заглушки для канализационных труб

Резиновые изделия невозможно надежно закрепить. Они очень пластичны. Поэтому в качестве удерживающих фитингов их использовать нереально. Как правило, резиновые конструкции устанавливают на различные магистрали с одной целью. Они защищают канализационные и водопроводные сети от попадания в них мусора и грязи. Монтируются резиновые заглушки (круглые и других форм) элементарно – они просто-напросто заталкиваются в трубопровод на нужном участке.

Стальные изделия со специальным хромовым покрытием являются разновидностью обычных металлических заглушек. Они представляют собой декоративные конструкции. Их внешний вид – блестящий и сияющий, идеален для придания красоты различным сооружениям. Такие декоративные фитинги часто используют для украшения забора из трубных изделий, защищающего частный участок, либо ограды вокруг какого-либо общественного объекта. Стальные хромированные фитинги не боятся коррозии, характеризуются длительным сроком службы. При этом стоимость подобных заглушек на трубы объективно высока. Обусловлено это большими затратами производителей на их выпуск (сложная технология, дороговизна хромового покрытия).

Виды диэлектрических отсекателей

В быту применяют два варианта диэлектриков для газового шланга или трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим, чем отличаются вставки и выберем лучшее решение для самостоятельного монтажа.

Вариант #1 – втулки

Сразу скажем, что для установки газовой плиты или монтажа колонки втулки вам не потребуются, так как они имеют немного другое предназначение. Задача та же самая – защитить от блуждающих токов.

Но их монтируют там, где есть фланцевые соединения и используются болты. Проще говоря, втулки применяют для электроизоляции фланцевых крепежных элементов.

По внешнему виду втулки для газового оборудования можно спутать с другими изоляторами – для различной техники: радиоуправляемых автомоделей, сельскохозяйственных машин, рулевых колонок автомобилей и прочего

Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.

Технические характеристики газовых втулок:

• морозостойкость – выдерживают низкие температуры до -60 °С;
• эластичность и высокая степень примыкания к металлическим элементам;
• бензо- и маслостойкость при температурах до +120 °С;
• способность выдерживать многократные знакопеременные нагрузки.

Изделия маркируются по диаметру в мм, например, от М 8 до М 24. Диаметры подходящих фланцев, болтов, шайб производитель указывает в специальных таблицах. Там же можно уточнить высоту буртика и длину втулок.

Вариант #2 – муфты

Универсальные изолирующие вставки для газовых труб присоединяются муфтовым методом, поэтому зачастую монтажниками так и называются – муфты.

Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на газовой трубе, от оборудования.

Современные газовые котлы оснащены электроникой, которая работает от электропитания. Воздействие блуждающих токов способно моментально вывести «мозги» котла из строя, последствием чего будет дорогостоящий ремонт

Вставки изготавливают в заводских условиях согласно ГОСТ или ТУ. Их производят в специальных пресс-формах автоматическим способом, используя шнековую экструзию двух материалов: изоляционного полимера и металла для резьбовых патрубков. Полимерный материал соответствует требованиям ГОСТ 28157-89.

Изделия предназначены для эксплуатации при рабочем давлении 0,6 МПа, критическим считается показатель 1,2 МПа. Рабочая температура в среднем – от -20 °С до +80 °С.

По ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом, но в продаже можно найти изделия и с черной полиамидной частью.

На поверхность изоляционного элемента также наносят название торговой марки и диаметр. Для бытового использования выпускают диэлектрики 1/2″, 3/4″ – DN15, DN20 соответственно

Лучше приобретать продукцию известных брендов, а не китайские подделки, и выбирать изделия, опираясь на следующие критерии:

• пожаробезопасность – резьбовые металлические элементы не горят, а пластиковые не поддерживают горения;
• износостойкость и долговечность – качественные детали изготовлены из латуни и имеют 20-летний срок эксплуатации;
• подходящие технические характеристики – сопротивление не менее 5 Ом при резком повышении напряжения до 1000 В.

Лучшее место для установки муфты – между газовым краном и гибкой подводкой.

Способ присоединения – резьбовой, производится накручиванием устройства на трубу. Штуцеры могут иметь как наружную, так и внутреннюю резьбу.

Образец крана с изолирующей муфтой. Комбинация из изделий одного производителя упрощает монтаж диэлектрика, делает его более быстрым. Устройство устанавливают на конце трубы, перед подключением шланга, ведущего к плите или котлу

Перед покупкой диэлектрика необходимо уточнить диаметр газовой трубы, а также подобрать гибкую подводку подходящую по размерам. Иногда шланги для подключения продаются вместе с оборудованием, поэтому не забудьте проверить комплектацию.

Изолятор для газа устанавливается надолго и не требует обслуживания, но постоянно находится под контролем газовой службы, которая проводит осмотры оборудования ежегодно.

Виды пластиковых заглушек на профильную трубу

Пластиковые заглушки делятся по назначению:

1. Масло- и бензостойкие. Их используют в автомобилестроении, машиностроительном производстве. Они требуются для дополнительного армирования кевлар.
2. Мультиразмерные, высокотемпературные, а также имеющие стандартный диаметр. Все эти характеристики демонстрируют пневматические заглушки. Их устанавливают в профильных трубах большого диаметра, а также там, где высокая температура рабочей и окружающей среды.
3. Байпасные. Их используют для испытаний в профильных трубах на герметичность, а еще с их помощью можно изменить систему канализации и стоков, обойдя дефектное место и перенаправив поток жидкости.
4. Механические. Они могут быть не только пластиковыми, но стальными, алюминиевыми.
5. Устанавливаемые дистанционно. Нередко такие приспособления монтируют в канализации для того, чтобы блокировать ее использование должниками, игнорирующими оплату услуг ЖКХ.
6. Со стандартными и нестандартными сечениями.
7. Заглушки-фитинги, применяемые в профильных трубах с давлением от 10 до 25 атмосфер.
8. Имеющие повышенную химическую, другую стойкость.

Виды пластиковых заглушек на профильные трубы в зависимости от конструкции:

1. С резьбой. Такое приспособление вкручивается в профильную трубу.
2. Пневматические. Этот тип пластиковых колпачков устанавливается под давлением посредством наноса.
3. Эллиптические заглушки. В основном изготавливаются из металла, и устанавливаются при помощи сварочного аппарата.
4. Колпачковые. Самые простые, удобные в надевании/снимании.

Различают пластиковые запорные элементы по форме – квадратные, круглые, овальные, трапециевидные. По типу установки они могут быть наружными и внутренними. Размер зависит от сечения профильной трубы и тоже может отличаться.

В продаже можно найти изделия с ребрами жесткости. По форме они могут быть различными: прямыми, сходящимися в конус и др. Глубина вхождения – параметр, который у каждого пластикового колпачка свой. Качество материала определяет срок эксплуатации. Временные торцевые заглушки делают из гибкого пластика, а постоянные уже отличаются большей твердостью, прочностью.

Как влияют особенности труб на требования к запорным элементам

Подбор рассматриваемых деталей осуществляется исходя из степени их соответствия особенностям конкретного трубопровода. В учёт принимается не только материал изготовления, но и его функциональное предназначение.

Например, заглушке для газовой трубы должны быть присущи чрезвычайная прочность и надёжность. Более того! В данном случае требуется обеспечение повышенной герметизации блокируемого участка, поскольку текучесть газа превышает этот показатель воды. Пневматическая заглушка для блокировки труб или деталь с резьбой для газового трубопровода не подходит. Этими изделиями лучше оборудовать водопроводные или иные трубы.

Для горячих водопроводов и отопительных систем не подойдут пластиковые пробки. В частности, та же заглушка ПВХ для этого абсолютно не годится. Собственно, как и аналогичное изделие из резины. Причина очевидна – запорная деталь, выполненная из этих материалов, под воздействием высоких температур может повредиться.

Если необходимо на длительное время заблокировать отверстие любой конфигурации, лучше всего с этой задачей справится заглушка эллиптическая, а также деталь фланцевого типа. Кстати, в целом, наиболее надёжным с точки зрения обеспечения безопасности «тупиков» инженерных коммуникаций, является именно последний вариант.

Для трубопроводов ГВС и отопления применяются только металлические заглушки, способные выдерживать высокую температуру

Оказывают своё влияние также профиль и форма инженерной коммуникации. То есть габариты и форма пробки должны совпадать с аналогичными характеристиками трубы. В плане применения заглушка круглая намного функциональнее. Впрочем, удивляться тут нечему. Ведь для оборудования водопроводов в 95 процентах случаев используются трубы круглого профиля. И вот как раз заглушка круглая соответствует требованиям к простоте и качеству крепления.

Здесь необходимо отметить следующий момент. Вышеупомянутая заглушка ПВХ, несмотря на то, что производится из пластика, может быть подвергнута металлизации (хромированию). Эта особенность нашла применение при изготовлении продукции мебельной промышленности. Кроме того, заглушка ПВХ часто устанавливается в трубных конструкциях стоек, тренажёров и всё тех же ограждений приусадебных участков.

И, конечно же, подобная деталь бывает различной формы. Например, круглая заглушка ПВХ, имеет аналог со сферическим очертанием. То есть, его внешний торец выполнен в виде сферы. А сечение пробки такое же круглое. На рынке также присутствуют прямоугольные, квадратные, пирамидальные внутренние и овальные пластиковые запорные элементы.

2 Стальные и пластиковые заглушки для профильных труб

Под заглушками из стали, как правило, понимают простые железные пластинки, подходящие под параметры конкретного профильного изделия. Стальные фитинги четко подгоняют под заданные размеры, а затем осуществляют их приварку к трубе. Подобный метод защиты и глушения незаменим при производстве профильных несущих металлических конструкций, когда использование пластиковых изделий не рассматривается изначально.

Пластиковые же защитные фитинги изготавливаются из самых разнообразных полимеров, коих в настоящее время придумано немало. Самым распространенным материалом при этом считается полиэтилен, способный выдерживать достаточно сильные механические нагрузки. Несомненно, изделия из полиэтилена по своим прочностным характеристикам не идут ни в какое сравнение с заглушками из металла. Но если применяются пластиковые трубы, глупо снабжать их тяжелыми стальными глушащими элементами.

Металлические заглушки, которые производятся из алюминиевых листов, всевозможных сплавов, листов нержавеющей стали, не боятся очень высоких температур (они не изменяют своей формы и не теряют функциональности даже при температурах около +600 градусов). Это обуславливает факт того, что они востребованы на промышленных объектах. В бытовых же целях чаще рекомендованы изделия из пластика.

Все заглушки принято делить на внутренние и наружные. Для квадратных профилей заглушки из пластмассы бывают исключительно наружными, а из поливинилхлорида – и наружными, и внутренними. Пластмассовые изделия хороши наличием в них ребер жесткости. Именно они гарантируют надежность крепления фитинга к трубе. Нередко, кроме того, ребра располагаются конусом, что в разы упрощает процесс вхождения заглушки.

Наружные пластиковые фитинги для профильных труб предназначены для качественной герметизации и верхней зоны конструкции, и непосредственно ее торца. Они просто-напросто надеваются на трубу и выполняют свою функцию. Заметим, что подобные заглушки характеризуются малой прочностью, используют их обычно при перевозке профильных изделий.

Заглушки внутреннего типа выполняют декоративную функцию, они незаметно для глаза человека закрывают конструкцию. Внутренние фитинги также выполняются с ребрами жесткости, а значит, обеспечивают ожидаемую надежность крепления и его прочность. Неподготовленный человек достаточно просто сможет смонтировать внутренние заглушки за счет их особой конфигурации.

Порядок установки заглушек на газопровод

Установкой заглушек могут заниматься только специалисты, которые имеют допуск на работы с газовым оборудованием. Человек должен знать все инструкции, соблюдать правила безопасности.

Иногда установка запорной заглушки на газовую трубу может проводиться самостоятельно. В том случае, когда мастер местной газовой службы отключит газ в трубопроводе. Часто и это позволяют делать самостоятельно, но, опять-таки, с разрешения горгаза.

Когда работаете с газом, обязательно соблюдайте все правила ТБ, проводите сварочные работы в спецодежде и сварочной маске, чтобы защитить глаза

Нельзя во время процесса установки заглушки курить сигареты, зажигать огонь. По правилам безопасности для работ с газом следует использовать перчатки, специальные очки. Ни в коем случае нельзя поджигать спички, да и вообще в помещении не должно быть открытого огня. Не помешает организовать проветривание.

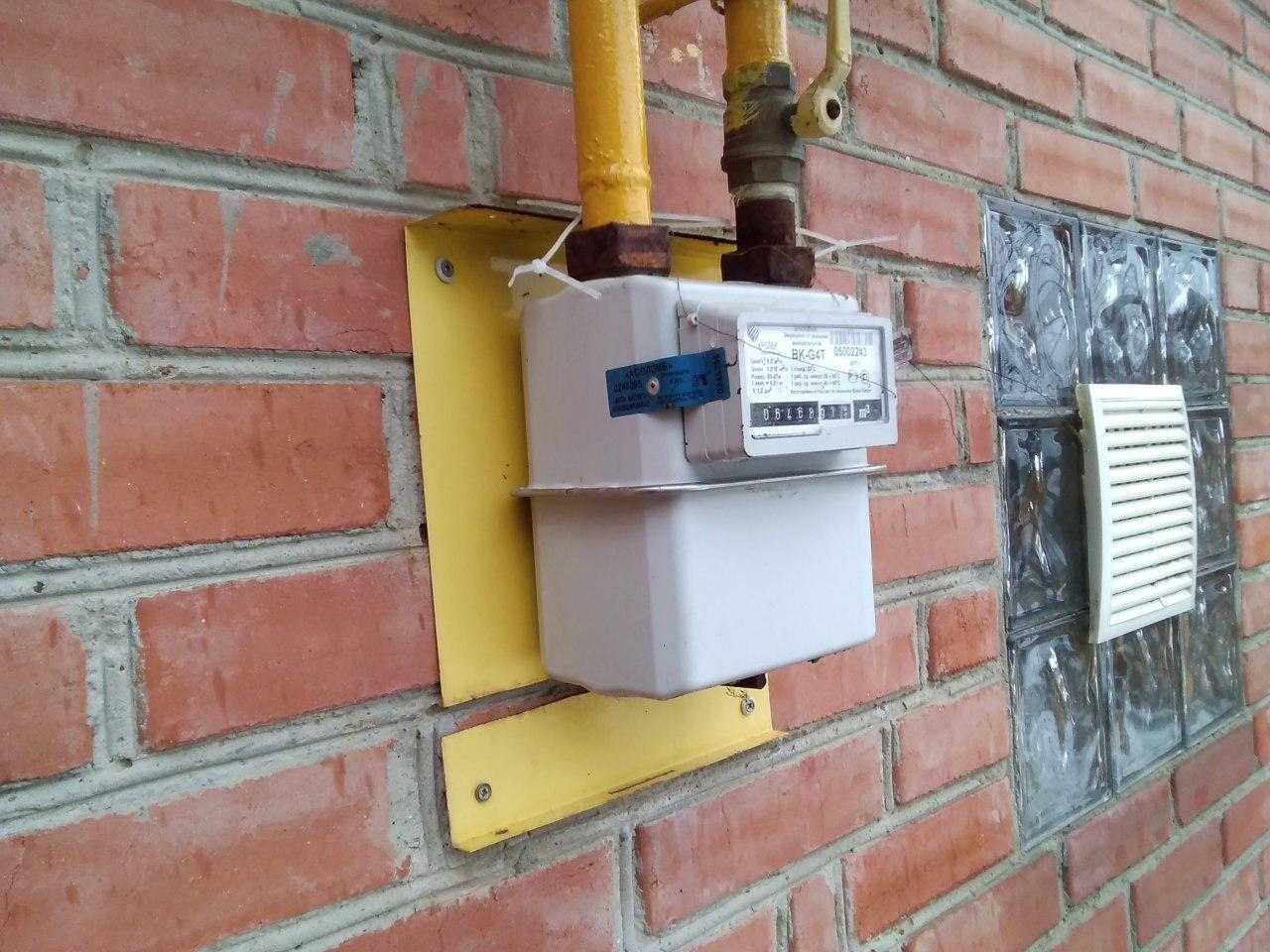

Прежде чем приступить к каким-либо работам, придется найти, где в доме находится прибор для измерения расхода газа – счетчик. Именно возле счетчика и найдется главный вентиль, которым можно перекрыть газ в помещении.

Вентиль, как правило, выглядит примечательно, у него большая прямоугольная ручка. Располагается он на одной из труб, которые подведены к счетчику. А труб всего две. По одной из этих труб и подается газ в ваш дом.

Бывает, что в многоквартирном доме используют комплексные счетчики, вот тут вам придется найти именно свой измерительный прибор, и отключить газ в своей квартире

Важно не перепутать вентиль, и не перекрыть газ кому-то из соседей

Чтобы прекратить подачу газа, ручку оставляют в перпендикулярном положении к трубе. А в открытом положении вентиль располагается параллельно газовой трубе

Итак, перекрыть газ к своему дому или квартире, это только первая часть работ, еще придется освободить трубу, которую вы хотите заглушить от других труб или газовых устройств. Тут можно применять специальный разводной ключ, которым вы раскрутите трубу.

Далее рекомендуем провести следующие действия:

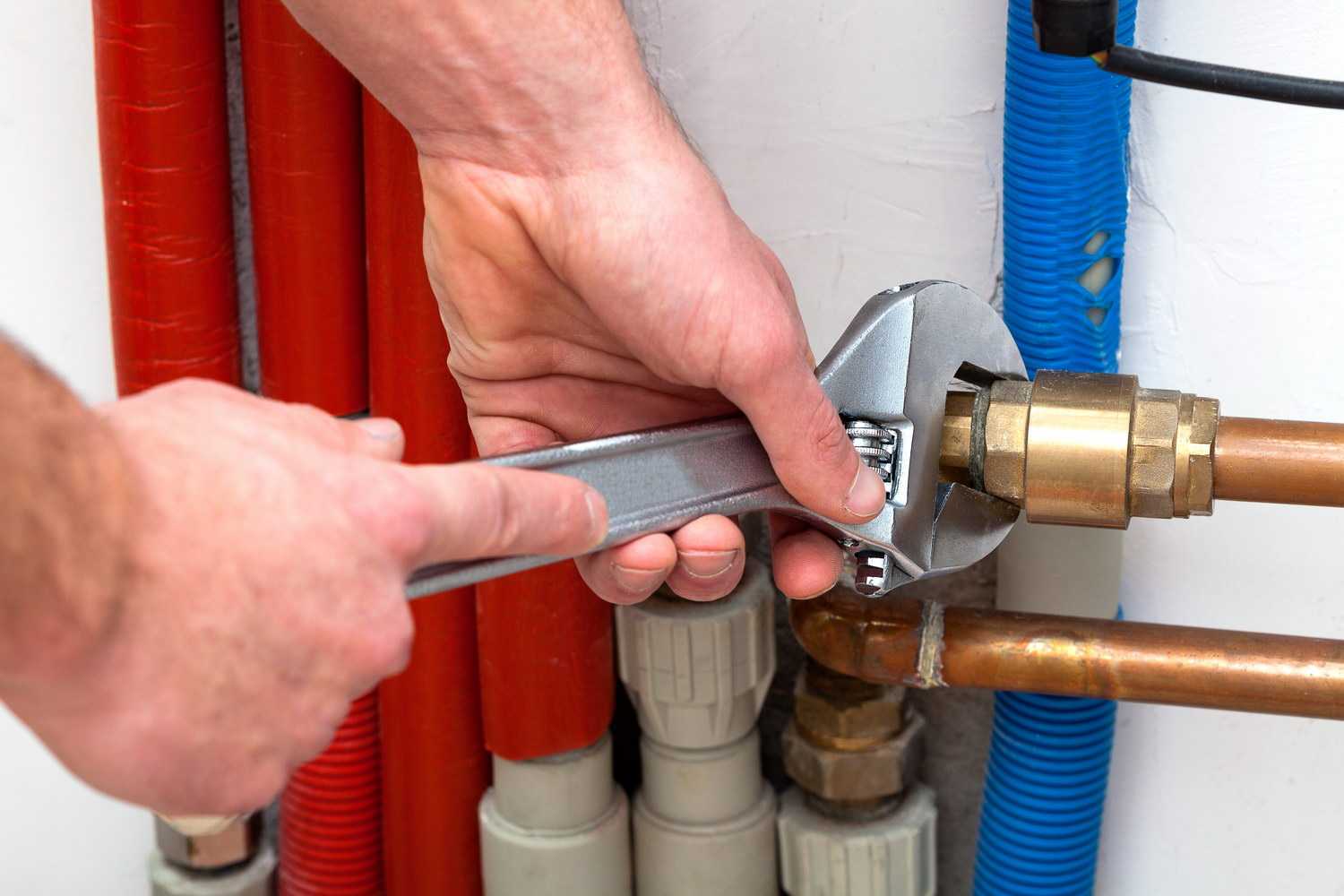

Для высвобождения трубы понадобится даже не один ключ, а два. Одним следует придерживать одну гайку, а вторым – постепенно откручивать другую, пока труба не высвободится от подключенного к ней устройства.
Возможно, надо будет просто отрезать трубу, смотря для каких случаев вы собрались устанавливать заглушку. В целях безопасности еще раз убедитесь, нет ли протечек и запаха газа, тот ли вентиль вы перекрыли.
Далее почистите трубу, сверху хорошенько потрите ее жесткой мочалкой из стали, уберите на резьбовых соединениях, если таковые имеются, остатки грязи, жира

Уделите особое внимание резьбе, проследите, чтобы на ней не было ничего лишнего.
Если вы собираетесь поставить вечную заглушку – эллиптическую, то ее нужно только приварить к трубе и все, а потом проверить с помощью мыльной пены, нет ли протечек газа. Устранить, если такие имеются.
Заглушку с резьбой устанавливайте так – подготовьте тефлоновую ленту для того, чтобы не оставалось даже мельчайших зазоров между резьбой заглушки и резьбой трубы

Намотайте ее на резьбу трубы, делайте витки только по часовой стрелке. Тогда при закрутке резьбы прокладочный материал не размотается.
Желательно применять заглушки из того же материала, что и труба. Для стальной трубы подойдет также и латунная, и хромированная заглушка. В конце остается взять заглушку и прикрутить ее к газовой трубе.

Учтите, что не следует завинчивать запорное изделие очень крепко – это не придаст более надежной герметичности соединению.

Наоборот, может только выйти из строя заглушка, потом произойдет утечка газа, что опасно для жизни.

Когда выполняете газовые работы, соблюдайте все меры безопасности. Не оставляйте инструменты, оборудование после работы где попало. Убирайте все на место

Лишь после уборки и окончания всех работ, можете опять включать вентиль подачи газа. В обязательном порядке проверьте с помощью пенистого моющего средства герметично ли все получилось, и нет ли утечки газа на соединениях между заглушкой и трубой. Если все в порядке, на стыке не будут образовываться пузыри.

Как поставить заглушку на трубу

Установка заглушки в системе без напора

При отсутствии давления заглушка используется для герметизации системы. Ее монтаж гарантирует фиксацию торца. Для этого подбирается уплотнительное кольцо и вставляется заглушка для труб ПВХ.

Установка заглушки в системе под давлением

Для сетей высокого давления из труб, выпускаемых на основе полипропилена, необходимы заглушки, которым присущи высокие показатели прочности. Чтобы обеспечить надежность монтажа, пластиковые заглушки для профильной трубы монтируют с помощью резьбового или сварного соединения. Кроме того, заглушки для труб ПВХ могут устанавливаться на клей.

Необходимо учесть, что после использования сварки или современных клеевых составов демонтаж заглушки обычным способом будет невозможен, ее придется срезать. Возможность быстрой разборки обеспечит только резьбовое соединение. При других способах необходимо выполнить следующие работы:

диффузионная сварка. Для этого необходимо прогреть саму заглушку и трубу изнутри. Затем заглушку запрессовывают в трубу;

установка на клеевые составы предполагает их нанесение на внутреннюю часть трубы и на заглушку. После этого происходит фиксация в течении определенного промежутка времени, который предусмотрен производителем клея.

В результате вышеописанных мероприятий получается надежный и герметичный монтаж заглушки.

Установка заглушки с дальнейшим демонтажем

Если эксплуатационные требования к трубопроводной сети предполагают демонтаж заглушки, то ее устанавливают исключительно на резьбовое соединение. Такие заглушки применяют для ревизионных каналов (к примеру, в канализационных сетях).

Теперь мы знаем почти все о заглушках для труб, осталось приобрести сами трубы, чтобы было, на что устанавливать заглушки. Однако не стоит спешить и покупать материалы для монтажа водопроводных и отопительных систем в первом попавшемся подвальчике с сантехникой. Водопровод и отопление – это то, что делает нашу жизнь в квартирах и домах комфортной, и так не хочется, чтобы этот комфорт был внезапно нарушен из-за некачественных труб или фитингов, давших течь в самый неподходящий момент. Именно поэтому все, что связано с системами коммуникаций, следует приобретать только у проверенных поставщиков с надежной репутацией. Предлагаем вам помощь специалистов компании «СантехСтандарт», которая является поставщиком инженерной сантехники в России с 2004 года.

Сотрудничая с «СантехСтандарт», вы приобретаете следующие преимущества:

качественную продукцию по разумным ценам;

постоянное наличие товаров на складе в любых количествах;

удобно расположенные складские комплексы в Санкт-Петербурге, Москве, Новосибирске и Самаре;

бесплатную доставку по Санкт-Петербургу, Москве, Новосибирску, Самаре, в том числе до транспортных компаний;

индивидуальный подход и гибкую систему работы с каждым клиентом;

доставку товара в регионы через любые транспортные компании;

скидки и различные акции для постоянных клиентов;

сертифицированную и застрахованную продукцию;

зарегистрированные в России торговые марки, что является дополнительной защитой от некачественных подделок.

Специалисты компании «СантехСтандарт» готовы помочь выбрать заглушки для труб как частным лицам, так и компаниям. Вам нужно всего лишь обратиться по телефонам:

Санкт-Петербург: 8 (812) 777-05-80.

Москва: 8 (495) 662-40-08.

Новосибирск: 8 (383) 33-578-33.

Самара: 8 (846) 203-61-05.

Или задать вопрос в форме обратной связи на сайте.

Современный дом немыслим без коммуникаций. Трубы – один из самых распространенных их видов. В настоящее время они несут в себе не только коммуникативные функции, но и декоративную, дизайнерскую нагрузку. По этой причине вопрос о том, как выбрать и установить заглушку для трубы, на данный момент очень актуален.

Каких видов бывают заглушки для труб

Буквально за короткое время ассортимент заглушек для труб увеличился во много раз. Сегодня можно подобрать изделия различной формы и цвета для решения любых задач, включая декоративное оформление открытых трубопроводов.

Классификация заглушек для труб может осуществляться по разным параметрам:

1. По внешнему виду:

заглушки круглой формы;

заглушки в форме овала;

с сечением в виде квадрата;

2. По размеру (чтобы купить заглушки, необходимо знать не только длину/ширину/сечение, но и параметры стенки трубы):

заглушки для профильной трубы (квадрат) выпускаются в нескольких стандартных размерах (1,5х1,5см; 2х2см; 2,5х2,5см; 3х3см; 4х4см; 5х5см; 6х6см; 8х8см; 10х10см);

прямоугольные заглушки для труб (1,5х3см; 2х3см; 2х3,5см; 2х4см; 2х6см; 2,5х4см; 2,5х5см; 3х5см; 4х6см; 4х8см);

круглые заглушки выпускаются в типоразмерах (Ø2,5см, Ø4см, Ø5,7см, Ø7,6см);

для трубной продукции можно также купить заглушки на профильную трубу с нестандартными параметрами.

3. По конструкционным характеристикам:

резьбовые изделия являются наиболее популярным вариантом заглушек для труб. Они используются для монтажа водопроводных и газовых систем. Их изготавливают из высококачественной стали. В каталогах представлены изделия с наружным и внутренним резьбовым соединением, размером до 2-х дюймов. При установке заглушки с резьбой используются специальные уплотнители (льняная нить, ФУМ-лента и др.). Крепление крышек на различные герметики нежелательно, так как это сильно усложнит их демонтаж в случае необходимости;

фланцевые заглушки применяют для трубных изделий с диаметром более 2-х дюймов. Они представляют собой крышку, которая крепится к трубе при помощи болта. В качестве прокладки используются изделия из резины или паронита (для трубопроводов с высокой температурой среды);

сферические заглушки устанавливают в трубопроводах с особыми эксплуатационными характеристиками (нефтепроводы, газовые магистрали); Стандарты для сферических заглушек для стальных труб регламентируются ГОСТ 17379-2001. Они способны выдерживать давление в системе до ста атмосфер;

пневматические заглушки используют при проведении аварийных мероприятий. Такая заглушка на водопроводную трубу позволяет в кратчайшие сроки отсечь аварийный участок. Ее изготавливают из резины, и она имеет специальную полость для закачки воздуха. В поврежденном участке трубопровода выполняется технологическое отверстие, в него устанавливают пневмо-заглушку, которая заполняется воздухом, что приводит к надежному перекрытию полости трубы.

4. По способу установки заглушки делят на два вида:

внутренние заглушки для труб. Фиксация таких изделий происходит за счет ребристых насечек. При установке заглушки в раструб они загибаются и плотно удерживают ее внутри. Сверху торец трубы в месте установки закрывается шляпкой заглушки;

наружные заглушки выполняют несколько функций: придают трубам красивую форму, служат для них опорой и защищают от попадания инородных веществ. Основное же предназначение заглушек – это закрытие торцевой части трубы, что препятствует проникновению в нее влаги и мусора. По форме заглушки бывают прямоугольные, квадратные, круглые, что создает условия для их использования в качестве декоративного элемента.

Кроме этого выделяют следующие виды заглушек:

транспортировочные предотвращают повреждение труб в процессе перевозки. Изготавливаются в основном из пластика;

торцевыепредназначены для предотвращения засоров или для перекрывания неиспользуемой части трубопровода;

заглушки для двустенных труб. Их используют как наружные для защиты торцевой части прямых, гибких и дренажных гофрированных труб от попадания грязи, влаги и посторонних предметов в ветки трубопровода. Применяются в процессе перевозки, складирования и при ремонтно-строительных работах.

3 Другие виды заглушек – какими они бывают?

Резьбовые фитинги – это такие элементы, которые могут изготавливаться из латуни (хромированные и без декоративного покрытия), стали, полиэтилена, и иметь внешнюю либо внутреннюю резьбу. Та часть конструкции, которая не свободна от резьбы, выполняется рифленой, круглой, граненой. Как правило, вариант глушения с использованием резьбовых изделий рекомендуется для труб с диаметром менее 50 миллиметров (стояки, газовые трубы в жилых зданиях, разводки отопления и систем снабжения водой, отводы от разливов).

Подобные заглушки требуется подматывать лентой ФУМ (уплотнительный фторопластовый материал). Абсолютной герметичности соединению она не обеспечивает, но ее высокая пластичность дает возможность без применения специальных инструментов закрутить или открутить фитинги вручную.

Если трубопроводы эксплуатируются при высоких нагрузках, в сложных условиях, к заглушкам выдвигают особые требования. Отвечают им по всем показателям металлопластиковые изделия. Также часто используют армированные двойные детали, производимые по особым технологиям из высоконадежных стальных сплавов.

В ситуациях, когда необходимо при авариях заглушить трубопровод, профессионалы советуют выбирать пневматические резиновые элементы. Их вставляют в вырезанные на аварийных участках инженерной сети люки, а затем накачивают ручным либо электрическим насосом. Проблема с порывом инженерной сети решена за пару минут!

Кроме того, заглушки для профильных труб могут выпускаться для решения каких-либо специфических задач. К таким деталям относят:

• бензо- и маслостойкие (используется кевлар для их дополнительного армирования);
• мультиразмерные, со стандартными сечениями, высокотемпературные, байпасные, для установки дистанционно;
• фитинги для сетей, работающих при давлении от 10 до 25 атмосфер;
• механические – с повышенной химической стойкостью, из алюминия, особого пластика, для установки на скважины (с замками);
• фитинговые: для трубопроводов, по которым подается газ или вода, такие заглушки представляют собой обычный фланец без отверстия, соединяющийся с другим фланцем болтами (между ними обязательно устанавливается паронитовая прокладка).

Практически невозможно найти в наши дни такие профильные трубы, к которым бы не были придуманы оптимальные виды заглушек

Это, несомненно, говорит нам о практической потребности и важности использования глушащих деталей в любых разновидностях трубопроводов

Назначение и виды заглушек для труб

Не только для профильных труб, но и для обычных круглого сечения заглушки изготавливают, как правило, из полимерных материалов и металлов.

Помимо материалов и формы, различаются заглушки, естественно, и размерами – для профильных труб больших и меньших диаметров (сечений).

Используются заглушки для труб профильных и круглого сечения в следующих целях:

• В качестве средства для перекрытия концевых отверстий труб в различного типа трубопроводах. Их использование в данном случае может быть как временным (на период проведения ремонтных работ), так и постоянным.
• При изготовлении производственных емкостей, работа которых осуществляется под давлением – котлы, разного рода гидравлические и пневматические аппараты и сосуды.
• Для перекрытия труб при их транспортировке – чтобы избежать внутреннего повреждения изделий.

К примеру, заглушки пластиковые для профильных труб позволят предохранить трубы от проникновения в них различного мусора, уберечь от попадания влаги, защитить от механических воздействий до начала работ по монтажу.

Заглушка для трубы профильной служит одним из самых привлекательных методов герметизации столбиков из труб, например, при возведении забора из профнастила или другого листового материала, поскольку проста в установке, достаточно дешева и при этом реализуется в широком ассортименте цветовых, размерных и форменных вариаций.

Такие изделия применимы для глушения не только трубных, но и отверстий в различных метало- и мебельных конструкциях, используемых в качестве опорного и декоративного элемента.

Заглушка в трубе забора

От того, из какого материала изготовлена глушащаяся труба, зависит и материал подбираемой для нее заглушки. К примеру, заглушки для профильной трубы из металла используют для стальных и других металлических труб, полимерные заглушки – для пластиковых труб.

Виды заглушек для профильных труб

Заглушки, помимо прочего, различают в зависимости от метода их фиксации.

Они бывают:

• фланцевыми;
• межфланцевыми;
• плоскими приварными;
• сферическими;
• поворотными;
• эллиптическими.

Стальная заглушка на профильную трубу способна выдержать температуру до 600 градусов, при этом отличается стойкостью к воздействию агрессивных сред.

Заглушки такого типа могут быть различной формы в соответствии с формой профиля трубы – квадратными, прямоугольными, овальными и другими.

В зависимости от места их применения заглушки бывают наружного и внутреннего типа. К примеру, заглушки из пластика для труб квадратного сечения изготавливают только наружные, тогда как изделия из аналогичного материала для жестких труб из ПВХ встречаются как внутренние, так и наружные.

Заглушки на профильную трубу из пластика в большей степени используют в бытовых целях – в качестве фитинга для глушения трубы без использования сварочного метода.

Они хороши тем, что обладают несколькими ребрами жесткости, обеспечивающими надежное крепление. Зачастую ребра жесткости пластиковых заглушек сходятся конусом, благодаря чему вхождение фитинга в трубу существенно облегчается.

Размерные характеристики заглушек для профильных труб

Как устанавливать заглушки пластиковые

В зависимости от назначения, пластиковый ограничитель можно установить на профтрубу самостоятельно или при помощи инструментов. В мебельном производстве человеку ничего не будет стоить вставить приспособление в отверстие и защелкнуть до упора руками. На промышленных предприятиях, при работе с газо-, водопроводами или канализацией предварительно требуется временно прекратить эксплуатацию системы, обеспечить безопасность работ, а уже потом приступать к монтажу.

Сложные виды колпачков могут нуждаться в применении дополнительных приспособлений:

1. При монтаже заглушек с резьбой используют уплотняющий материал, например, ФУМ-ленту.
2. Для повышения герметичности нерезьбовых видов применяют прокладки.
3. Пневматические требуют применения насоса, а для крепления фланцевых используют болты.

Пластиковые заглушки для профильных труб – это не только декоративный элемент. С их помощью можно защитить профтрубу от попадания мусора, а также при необходимости перекрыть определенный участок магистрали для проведения ремонтных работ.

Также рекомендуем к просмотру подборку видео по теме.

Что такое пластиковая заглушка на трубу – обзор, преимущества ПВХ заглушек.

Заглушки пластиковые для трубы профильной.

• https://santehstandart.com/poleznye-materialy/zaglushka-plastikovaya-na-profilnuyu-trubu
• https://tpspribor.ru/truby/kak-podobrat-zaglushki-dlya-profil-noy-truby.html
