Брусчатка. Изготовление тротуарной плитки из природного камня

Тротуарная плитка изготовленная из природного камня – брусчатка, является наиболее дорогостоящим материалом для мощения тротуаров, пешеходной и проезжей поверхностей, в связи с тем что обладает уникальными эксплуатационными свойствами.

Для изготовления тротуарной плитки из природного камня, используют такие горные породы как: мрамор, гранит, травертин, кварцит, песчаник. Подробнее о природном камне в строительстве.

Изделия изготавливают путем распила горных пород с помощью промышленных станков. Размеры плитки могут быть самыми различными, определятся как индивидуально, по заказу, так распил осуществляется на стандартные размеры. Как правило уто размеры сторон: 100х100, 100х200, 200х200, 300х300 мм и толщина изделия 60—80 мм.

Брусчатка различается по способу обработки граней:

Пиленая брусчатка – это изделие с ровными гранями , которые подвергают шлифованию.

Колотая брусчатка – это брусчатка которую изготавливают путем скола частей горной породы, при этом грани камня приобретают необработанный естественный или дикий вид.

Колото-пиленая брусчатка, камень обрабатывается таким образом что верхняя и нижняя поверхности брусчатки колотые то есть имеют вид дикого камня, а грани изделия изготавливаются ровными.

Вес 1 тротуарной плитки на конкретных примерах

Разумеется, профессионалы стараются заранее, до того, как получат материал для дальнейшей укладки, рассчитать процесс работы до мельчайших деталей. Именно поэтому следует уточнить вес 1 тротуарной плитки по ГОСТ. К тому же для таких целей также есть сравнительная таблица. Более того, зная все характеристики, можно ещё и рассчитать удельную тяжесть. Для этого нужно иметь информацию о массе продукции и площади строительства

самостоятельно доставляет изделия до своего клиента, но иногда покупателю важно знать, какой транспорт подойдет для перевозки. Такой момент нужно тоже учитывать

Чтобы вы примерно представляли себе массу одной брусчатки, вот вам сравнительные примеры:

Как вы видите, даже досконально зная ГОСТ тротуарной плитки, рассчитать массу будет весьма сложно. Именно поэтому лучше всего обратиться к производителю за подробной консультацией.

Как мне узнать массу плиток «Рентек»?

Нет ничего проще. Во-первых, мы часто указываем все необходимые характеристики в каталоге. Но даже если вы там не смогли найти то, что искали – не беда, просто позвоните или напишите нам. Мы точно подскажем, сколько весит тротуарная плитка конкретного образца и ответим на другие возникшие вопросы.

Размеры: 240x120x40мм Количество: 32 шт/кв.м

Источник

Размеры и нюансы укладки

Несмотря на название фигурного элемента мощения и внешнюю схожесть с рядовым кирпичом, размеры тротуарной плитки от него отличаются:

стандартные габариты – 20 х 10 см, толщина 5 – 8 см;
нестандартный размер – высота 7 см, 18 х 8,8 см, 21 х 7 см или 24 х 16 см.

Доборным элементом, применяемым в некоторых схемах мощения Кирпичом, является Кубик размером 10 х 10 см для стандартных ФЭМ или 8,8 х 8,8 см для нестандартных изделий. На длинных боковых сторонах тротуарной плитки имеется 2 или 3 фигурных выступа для обеспечения шва, на торцах ФЭМ этот выступ один.

Доборный элемент.

Существуют варианты укладки тротуарной плитки Кирпичик высокой оригинальности, позволяющие значительно повысить качество экстерьеров и ландшафтного дизайна участка.

Разнообразие схем мощения.

Методика выбора схемы раскладки ФЭМ

Коллекции брусчатки и тротуарной плитки различной конфигурации и размеров получили название фигурных элементов мощения (ФЭМ). Выбирая способы укладки тротуарной плитки для обеспечения оригинального дизайна зон мощения, следует учесть нюансы:

геометрию парковки/тротуара и самих элементов ФЭМ;
имеющийся бюджет облагораживания участка;
трудозатраты при подрезке и использовании разноцветной брусчатки.

Раскладка ФЭМ в программе.

Геометрические размеры

Общими принципами проектирования покрытия стоянок, зон отдыха и тропинок на участке являются:

толщина ФЭМ – 4 см плитка пригодна исключительно для пешеходного трафика, то есть применяется для дорожек и зон барбекю/отдыха, спортплощадок, 5 – 8 см брусчатка и плитка тротуарная созданы для парковок и территорий возле ворот, куда в принципе могут заезжать грузовики и легковой транспорт;
длина/ширина – актуальны эти размеры ФЭМ при мощении узких тропинок.

Существует две крупных категории тротуарной плитки – крупноформатная (30 х 30 см, 40 х 40 см и 50 х 50 см) и мелкоформатная.

Крупноформатная плитка Калифорния.

Конфигурация плитки

ФЭМ правильной геометрической формы.

Первую проще укладывать, но декоративная ценность второго варианта значительно выше. Производители обеспечивают основное условие для плитки произвольной формы:

боковая поверхность ФЭМ идеально повторяет ответную сторону соседней плитки;
в некоторых коллекциях брусчатка состоит из нескольких элементов разной величины, которые складываются в общий узор по принципу мозаики.

Форма зоны мощения

Основные проблемы при мощении элементами ФЭМ у домашнего мастера возникают на радиусных и криволинейных участках. При этом необходимо учесть нюансы:

по технологии укладки наружный периметр зоны мощения всегда обрамляется бордюрами, имеющими классическую геометрию;
подрезки значительно больше на перекрестках, извилистых и радиусных тропинках, при стыковке ФЭМ разных коллекций, имеющих неодинаковую форму, соответственно;
чем больше зона мощения, тем меньше заметны на ней куски тротуарной плитки, вставляемые между целыми элементами и поребриком.

Например, на фото ниже предоставлен вариант декорирования крупной площадки узором в форме концентрических кругов.

Декорирование крупной площадки

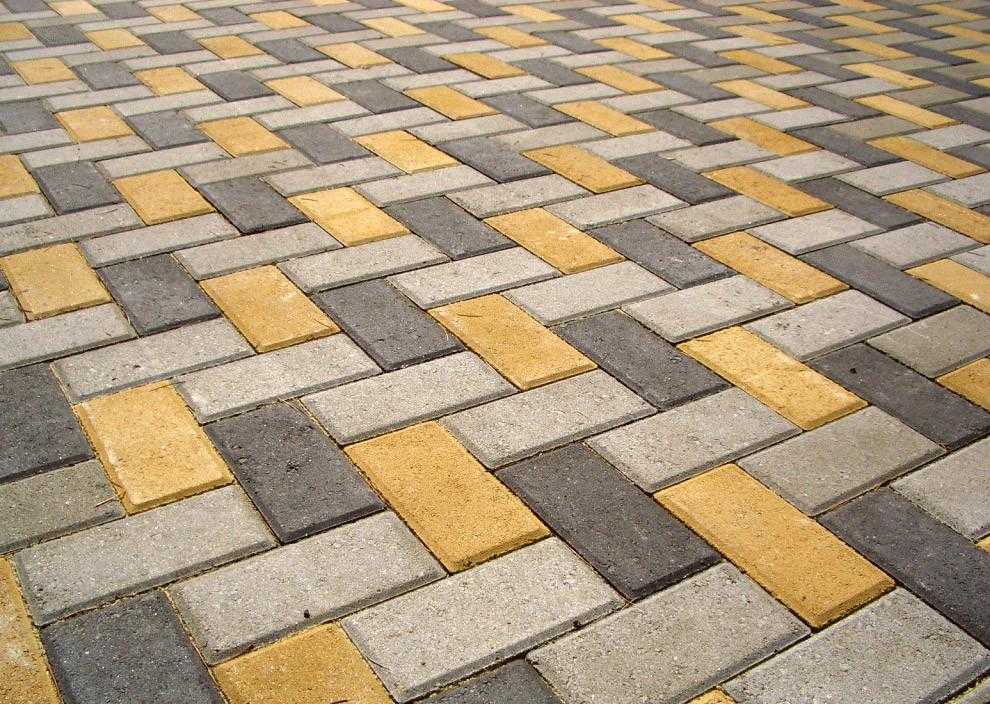

Серая и цветная брусчатка

Простейшим способом повышения декоративной ценности экстерьера зоны мощения является применение разноцветной плитки одинаковой формы:

серые и цветные ФЭМ укладываются хаотично;
используются полосы одного цвета вдоль или поперек тропинки;
выкладываются геометрические узоры разной величины.

Трудозатраты и декоративная ценность

Поскольку «красота требует жертв», применительно к тротуарному покрытию это означает увеличение бюджета отделки и трудозатрат домашнего мастера:

без проблем удастся уложить квадратную плитку, Кирпич и элементы коллекции Старый город вдоль бордюров на прямых участках;
диагональная раскладка этих же элементов уже потребует подрезки камня в каждом ряду возле поребрика;
при использовании тротуарной плитки сложной формы возле бордюра ее придется резать в любом случае.

Половинки ФЭМ.

Поэтому, рекомендуется вначале нарисовать зону мощения в масштабе на эскизе или в графическом редакторе. Затем «разложить» конкретную коллекцию брусчатки на экране/бумаге, чтобы снизить количество подрезки и обеспечить приемлемую декоративную ценность дорожки, парковки или зоны отдыха.

Важные нюансы, можно ли избежать ошибок?

При расчете габаритов тротуара важно учитывать размеры плит для предотвращения большого объема работ по обрезке элементов и сокращения отходов. Схема монтажа блоков “шахматкой” наиболее экономична, при укладке по диагонали объем отходов увеличится

Для создания долговечного покрытия необходимо сделать стоки для воды и обеспечить уклон поверхности. Перепад должен составлять 5 мм на 1 м.

Работы по подготовке раствора выполняют на рабочем месте, состав смешивают небольшими порциями. Температурный режим рекомендован до 0°С. При минусовой температуре раствор бетона застывает, монтажные работы не проводятся.

Изделия, выполненные методом вибролитья, специалисты рекомендуют выкладывать на клеящую основу, цементный состав может повредить блоки, материалы не соответствуют по фактурам и цветовой гамме. Клей на вибролитые плиты наносится тонким слоем, обеспечивая надежное сцепление с поверхностью дороги.

Для укладки на бетонную поверхность должны использоваться плиты с морозостойкостью 200 циклов, прочностью на сжатие около 3 МПа, показателем истираемости при эксплуатации 0,7 г/см², параметрами водопоглощения около 5%.

Материалы должны быть с ровной геометрией в соответствии с линейкой размеров, отсутствием пористости на поверхностях, без внешних и внутренних трещин, с ровным тонированием.

Размеры плитки

Брусчатка изготовляется размером 200х100 мм и высотой 40, 60, 80 мм. Нагрузка на изделия зависит от толщины. Например, плитка толщиной 4 см рассчитана для укладки на пешеходных дорожках, а при высоте 6 см возможно мощение на территории, предназначенной для стоянки автомобиля. Высокой прочностью обладает кирпич толщиной 8 см, который выдерживает механическое воздействие грузового транспорта. Тротуарная плитка, по внешнему виду напоминающая клинкерный кирпич, отличается высокими механическими показателями, устойчивой к износу поверхностью. Прямоугольная форма подчеркивает сдержанность дизайна прилегающей территории. ФЭМ «Кирпич» часто используются для мощения проезжей части.

Укладка тротуарной плиткой дачного участка

Не секрет, что очень часто заказ сторонней услуги по укладке тротуарной плиткой какой-либо зоны на дачном участке оборачивается гораздо большими финансовыми затратами, чем покупка самого стройматериала. Самостоятельная же укладка позволяет существенно сократить эту статью расходов и обустроить на даче долговечные, прочные и весьма эстетичные дорожки, площадки под барбекю, зону отдыха или место для парковки авто не хуже, чем при профессиональном подходе. Особенно, если руководствоваться при работе нехитрыми и совершенно бесплатными советами специалистов.

Касаются рекомендации профессионалов и размеров тротуарной плитки, и расчета необходимого ее количества для мощения, и сопутствующих стройматериалов, и инструментов, существенно облегчающих и ускоряющих процесс укладки своими руками. Для тех, кто решился уложить двор тротуарной плиткой, специалисты рекомендуют использовать квадратные элементы 50 * 50 см с толщиной не менее 5 – 6 см. Такие размеры – самые оптимальные для людей, не имеющих предыдущего опыта работы по укладке тротуарной плитки, поскольку подобный вид материала очень прост в мощении. Имеет он и немало других преимуществ:

при указанных габаритах очень легко рассчитать необходимое количество плитки, исходя из совсем простой математической формулы: для оформления 1 кв. м понадобится всего 4 штуки. А далее нужно замерить площадь территории, которую планируется обустроить и рассчитать количество плитки, необходимой для этого;
материал для укладки такой толщины способен выдерживать значительные нагрузки (поэтому часто плиткой подобных размеров мостят площадку для авто);
любое сооружение – дорожка, площадка для зоны отдыха, барбекю, место для стоянки машины, выложенное тротуарной плиткой, очень легко ремонтируется при повреждении;
подобные размеры и особенности мощения позволяют не бояться возможных пустот и разрушения отдельных элементов во время эксплуатации.

При укладке тротуарной плитки своими руками из сопутствующих материалов и инструментов специалисты рекомендуют подготовить:

колышки и шнур или бечевку для обозначения границ площадки или дорожки;
чистый песок;
массивную резиновую киянку для осаживания плитки;
строительный уровень;
приспособление для выравнивания песчаной подушки (можно воспользоваться ровной широкой доской или приспособить под это садовые грабли);
гвоздодер (подойдет для поднятия или смещения плитки, когда нужно выровнять шов или подсыпать песок);
трамбовку для уплотнения песчаной подушки;
жесткую щетку или швабру для затирки межплиточного пространства.

Перед тем как правильно укладывать тротуарную плитку своими руками нам нужно подготовить качественно поверхность. От правильности усадки, трамбовки и засыпки зависит срок службы покрытия. Некачественно подготовленная поверхность приведет к деформации поверхности.

Подготовительные работы

Технология мощения тротуарной плиткой выбирается, в зависимости от характеристик грунта и предполагаемых нагрузок. На грунтах с высокой несущей способностью можно не заливать подготовительный бетонный слой. Устройство жесткого подстилающего слоя необходимо в случаях, когда покрытие делается на:

свеженасыпанных участках;
неустойчивых грунтах, таких как пылеватые почвы и чистая глина;
участках с уклоном и перепадом высот.

На скальных, песчаных, супесчаных, суглинистых, гравелистых почвах достаточно снять верхний слой и заполнить образовавшуюся траншею сыпучими материалами, способными обеспечить эффективное прохождение ливневых и талых вод. Состав подготовительных работ также определяется нагрузками, которые будет испытывать покрытие при эксплуатации.

Внимание! Специалисты нашей компании рекомендуют проводит работы по подготовке основания и укладке плитки в сухое и тёплое время. Подготовка основания для обустройства автостоянки или подъездных путей:

Подготовка основания для обустройства автостоянки или подъездных путей:

изготовление траншеи или котлована глубиной 300-350 мм, точная глубина зависит от толщины щебеночно-песчаных слоев и тротуарной плитки;
трамбовка поверхностного слоя грунта с получением ровного, плотного основания;
укладка геоткани;
засыпка с трамбовкой слоя крупного щебня с размером зерна от 20-40 мм, толщина – 150 мм;
укладка с трамбовкой мелкого щебня (5-20 мм), толщина слоя 50 мм;
устройство подушки из утрамбованного песка – 40-50 мм.

Подготовка основания для мощения своими руками пешеходных дорожек тротуарной плиткой:

изготовление траншеи с трамбовкой основания;
укладка геоткани;
засыпка щебневого слоя толщиной 80-100 мм;
устройство песчаной подушки 30-50 мм.

При покрытии садовых тропинок под элементы мощения достаточно утрамбовать песчаную подушку. Песок выбирают с минимальным содержанием глины. Этому требованию соответствует мытый или сеяный карьерный песок, а также речной, промытый от илистых включений. Коэффициент трамбовки щебня составляет 1.3, песка – 1.7. Эти коэффициенты учитывают при покупке сыпучих материалов. То есть для засыпки, например, 1 м3 котлована понадобится 1,3 м3 щебня или 1,7 м3 песка.

Кстати: геотекстиль необходим для предотвращения перемешивания грунта с щебневой, щебнево-песчаной или песчаной подсыпкой. Этот материал укладывают на дно траншеи с заведением на боковые стенки. Сыпучие материалы уплотняют виброплитой послойно. Толщина трамбуемого слоя не должна превышать 100-150 мм.

5 этап – Технология укладки тротуарной плитки

Пошаговая инструкция

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки — схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) — схемаБордюр и поребрик для тротуарной плитки — схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.

Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание, – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:

плитка выкладывается от нижней точки в сторону повышения;

кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;

установка плитки круговым способом начинается от центра рисунка.

Установка плитки круговым способомУкладка плитки кругом

начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.

плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

«Посадка» тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.

Материал подготовлен для сайта www.moydomik.net

Светящаяся тротуарная плитка

Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской

Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки

Подготовительный этап

Несмотря на то, что существует немало способов укладки тротуарной плитки кирпичик, подготовительный этап один.

Сначала следует приобрести все необходимые материалы и инструменты:

правило;
строительный уровень;
болгарка с дисками для нарезки камня;
рулетка;
колышки;
шнур;
лопата;
грабли и тяпка;
защитные очки;
перчатки;
резиновый молоток;
песок;
щебень;
цемент и т.д.

Участок следует очистить от травы, листвы, дерна и мусора. После этого выполняется чертеж и разметка участка. Границы площадки, на которую будет производиться монтаж покрытия, отмечаются колышками. На них натягивается шнур. При разметке дорожек с правильными геометрическими формами можно воспользоваться металлическими рейками.

После завершения разметки необходимо приступать к формированию траншеи под подложку плитки. Ее глубина должна быть не менее 20-25 см

При формировании котлована важно следить, чтобы дно было максимально ровным. Желательно проверять его строительным уровнем

Это в дальнейшем позволит снизить расход материала и упростит монтаж покрытия.

По периметру участка следует установить бордюры, которые фиксируются между собой цементным раствором. После этого формируется подушка из щебня. Сначала засыпается слой промытого речного песка. Его толщина должна составлять не менее 5 см.

Необходимо пролить все слои водой и дождаться высыхания подложки. При необходимости подсыпается песок в местах, где он проваливается. Поверхность тщательно разравнивается правилом. В последнюю очередь насыпается слой сухой цементно-песчаной смеси. Ее толщина должна составлять 3-5 см. Данный слой тщательно трамбуется и разравнивается правилом. После этого можно приступать к монтажу плитки.

Укладка тротуарной плитки своими руками – пошаговая инструкция

Общие советы и правила, как класть тротуарную плитку правильно:

обеспечить стоки для отвода воды. Если осуществляется укладка тротуарной плитки на песок, то вода уйдет в зазоры между плиткой, а если на бетонное основание, то поперечный, продольный или поперечно-продольный уклон обязателен. Таким образом, вода, дождевая или талая, не будет собираться между бетоном и плиткой. Следовательно, исключена вероятность вспучивания участков дорожки. Оптимальный уклон тротуарной плитки 1 см на 1 метр

Обратите внимание: зазор для отвода воды должен размещаться между бордюром и плиточным полотном;

соотнести размер плитки с размерами, отведенными под дорожку. Чем шире дорожка, тем крупнее должны быть плиточные элементы (субъективное мнение), или наоборот, из мелкой плитки. Казалось бы, крупная плитка позволит сделать выкладку быстрой и более простой, но на самом деле, может оказаться иначе. Большие габариты плитки непосредственно отражаются на массе, вес тротуарной плитки 40х40 см – 15-16 кг (в зависимости от толщины). Как следствие, такие плиты трудно подымать, перемещать, выравнивать. Пока подгонишь высоту, придется несколько раз приподнять тяжесть для подсыпания песка;

проложить (подвести) коммуникации до укладки тротуарной плитки. В противном случае, её нужно будет демонтировать, и собирать заново. Если в коммуникациях пока нет нужды, то можно создать условия для их прокладки впоследствии. Для этого под дорожку в наиболее вероятных местах прохождения будущих коммуникаций рекомендуют укладывать пластиковые трубы диаметром 50 мм;

слой геотекстиля между грунтом и подушкой основания под плитку позволит избежать прорастания травы между элементами дорожки и их проседание;
Схема основания под тротуарную плитку с геотекстилем и без

монтаж тротуарной плитки не производится во время дождя или сразу после осадков. Почва и уложенная подушка должны просохнуть. Оптимальная влажность основания залог того, что плитка со временем не расползется;

основание под укладку тротуарной плитки должно быть идеально ровным. Песок, применяемый для засыпки не должен содержать глину или другие примеси;

выбрать оптимальный размер дорожки. Ширину дорожки разумно подбирать, основываясь на учете размера тротуарной плитки, плюс величина равная сумме зазоров между ней. Таким образом, удастся избежать трудоемких и не всегда красивых подрезаний плитки. Это же относится к узорной выкладке. Однако такой подход возможен только при укладке плитки с правильной геометрией. Использование имитации натурального камня, круговой узор, сложная геометрия не всегда дает возможность обойтись без резки. В этом случае нужно продумать точное месторасположение отдельных целых и подрезанных элементов.

Тротуарная клинкерная брусчатка

Популярные схемы раскладки

Однотонные

Две и более расцветок

Радиусные узоры
