Критерии выбора
Важными характеристиками, которые учитывается при выборе кладочного материала, являются форма, габариты и вес шамотного огнеупорного кирпича. Также рассматривается класс огнеупорности. Рассмотрим детальнее каждый критерий.
По форме различают такие образцы:
- классические или прямые;
- клиновидные для формирования арочных проемов;
- фасонные различной конфигурации (выделяются разные степени сложности).
Разновидности изделий по формеИсточник kir.specdispetcher.ru
По размерам можно условно поделить изделия на габаритные и мелкие. В таблице представлена информация о том, сколько весит востребованный в частном секторе шамотный кирпич в зависимости от физических параметров.
| Марка | Размер (в мм) | Вес 1 шт. (в кг) |
| ШБ 5 | 230*114*65 | 3,5 |
| ША 5 | 230*114*65 | 3,4 |
| ША 6 | 230*114*40 | 3,4 |
| ША 8 | 250*124*65 | 4 |

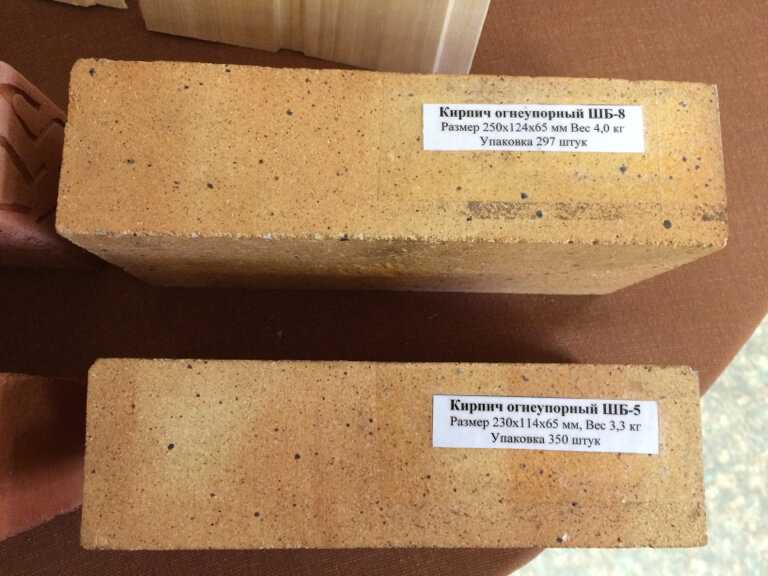

Размеры и вес кирпича ШБ 5, технические характеристики соответствуют требованиям, которые важны для возведения каминов, печей в частных домах, мангалов и барбекю. Изделия с маркировкой ША характеризуются высокой стойкостью к нагреванию. Поэтому они применяются в кладке конструкций, где температура достигает +1600 градусов по Цельсию.
Еще один критерий выбора – плотность материала. Вот несколько примеров:
- ША – до 2100 кг/куб.м, предел нагревания – +1730 градусов по Цельсию;
- ШБ – до 2000 кг/куб.м, выдерживает на 60 градусов меньше;
- ШЛ – 0,4-1,3 кг/куб.м;
- ПВ, ПБ – 1,9 кг/куб.м с показателем пористости до 30 %.
В таблице рассмотрены способы применения кирпичей в зависимости от маркировки.
| ША, ШБ, ШАК | Универсальный тип изделий. Продукция используется в частном секторе для возведения топочных отсеков в отопительных сооружениях. |
| ШКУ | Футеровка ковшей для транспортировки чугунного расплава. |
| ШУС, ШВ | Конвективные шахты, газоходы парогенераторных конструкций. |
| ШАВ | Облицовка шахтной печи для переплавки чугуна. |
| ШПД | Возведение печей доменного типа, горнов. |
| ШК | Коксохимическое производство. |
| ШЛ | Облицовка конструкций, которые эксплуатируются в условиях нагревания до +1300 градусов по Цельсию. |
| ШЦУ | Выпускаются в виде торцевых двусторонних изделий. Применяются для кладки печей вращающегося типа. |
| ПВ, ПБ | Актуальны для дымоходов, мангалов, барбекю. |
Печники для работ в частном секторе, как правило, ограничиваются двумя типами кирпича: ША 5 и ШБ 8. Ознакомимся детальнее с их характеристиками.
ША 5
Состав материала представлен тугоплавкой глиной, шамотным, коксовым и графитовым порошком. Это долговечный кирпич с низким коэффициентом водопоглощения (до 7 %). Для него характерны:
- высокая прочность (М100, М120);
- стойкость к перепадам температур;
- морозостойкость;
- инертность к кислотам, щелочам, органическим растворителям;
- устойчивость к биологической активности, образованию высолов;
- теплопроводность до 0,7 Вт/м*К;
- плотность до 1870 кг/куб.м при пористости в 30 %;
- экологичность;
- стойкость к воздействию открытого пламени (+1300 градусов по Цельсию).
Размер продукта – 230*114*65 мм. Вес одного кирпича – 3,6 кг. Применяется материал как в частном секторе, так в металлургической, химической и стеклодувной промышленности. Кладка выполняется с толщиной шва не более 3 мм. В работе используется мертель – жаропрочный клей.
Кирпич ШБ 5Источник prom.st
ШБ 8
Изготавливается материал из шамота, порошковой смеси из кокса, графита и кварца (перемолотого). Также здесь присутствует глинозем – источник оксида алюминия. стандартизированный размер изделий – 250*124*65 мм, вес – 4 кг.
Базовые характеристики кирпича ШБ 8 выглядят так:
- огнеупорность – в диапазоне +1100-+1800 градусов по Цельсию (допустимо применение для строительства плавильных печей);
- плотность – 1700-1900 кг/куб.м;
- теплопроводность – 0,6 Вт/м*К (быстро прогревается и медленно отдает тепло);
- морозостойкость – F15-F50 (до 50 циклов заморозки и оттаивания).
Кроме стандартного прямого типа в продажу поступает материал в различном исполнении. Поверхность продукта гладкая, геометрия точная. Часто применяется кирпич без дополнительной декоративной отделки.
Видео описание
В этом видео проведен обзор различных кирпичных изделий и кладочных смесей, которые могут понадобиться для строительства печи, камина или барбекю:
Коротко о главном
Главным компонентом в производстве шамотного кирпича является огнеупорная глина.
Критерии выбора материалов: класс жаростойкости, плотность, размер, форма.
В частном секторе для кладки печей с каминами чаще используются два типа кирпичей: ША 5 и ШБ 8.
Какие применяются виды и марки
Современная промышленность выпускает огромное количество видов и подвидов кирпичей. Маркировка всегда начинается с буквы Ш, если вторым символом будет буква русского алфавита, то кирпич изготовлен по ГОСТу. Если после первой буквы следует цифра, были применены технические условия завода изготовителя.
Вот некоторые виды шамота:
- ША, ШАК, ШБ — универсальный материал, наиболее часто применяемый в кладке бытовых печей;
- ЩУС, ШВ промышленные марки, используются при строительстве парогенераторов;
- ПБ — подходят для уличных мангалов и барбекю;
- ПВ — применяются в устройстве дымоходов;
- ШК, ШЦУ, ШЛ — применяются в различных промышленных агрегатах, например печах по производству коксового угля.
Буквы А и Б в маркировке кирпича показывают класс огнестойкости по ГОСТУ.

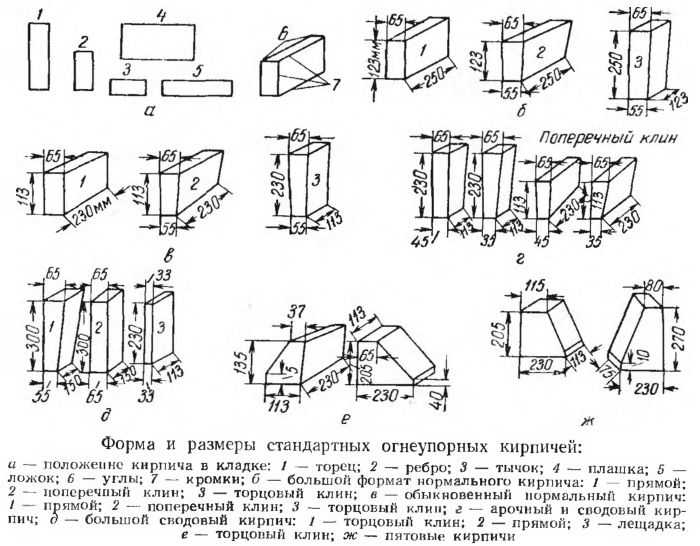

Цифра в маркировке обозначает форму кирпича. Разнообразие форм и размеров доступных к заказу у производителей позволяет без ручной подрезки создать печь практически любого вида и кладки.
Применяются следующие формы:
- прямая;
- лещадка;
- торцевой клин;
- ребровой клин.
Размер колеблется в пределах:
- по длинной стороне от 230мм до 300мм
- по ширине от 114мм до 150мм
- по торцу от 40мм до 65 мм

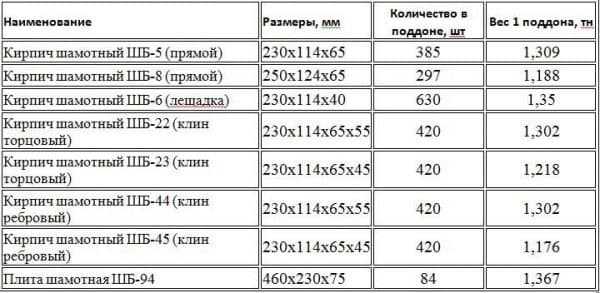

Приведенная таблица распределяет многообразие типоразмеров, но это далеко не полный перечень возможных вариантов:
| Обозначение, марка | Размеры, мм | Форма |
| ШБ-5 | 230х114х65 | прямой |
| ШБ-6 | 230х114х40 | лещадка |
| ШБ-8 | 250х124х65 | прямой |
| ШБ-9 | 300х150х65 | прямой |
| ШБ-22 | 230х114х65/55 | торцевой клин |
| ШБ-23 | 230х114х65/45 | торцевой клин |
| ШБ-25 | 250х114х65/55 | торцевой клин |
| ШБ-44 | 230х114х65/55 | торцевой клин |
| ШБ-45 | 230х114х65/45 | торцевой клин |
| ШБ-29, 30 | 300х150х65/55 (65/45) | торцевой клин |
| ШБ-47 | 250х114х65/55 | торцевой клин |
| ША-5 | 230х114х65 | прямой |
| ША-6, ША-14 | 230х114х40 | прямой |
| ША-8 | 250х124х65 | прямой |
| ША-9 | 300х150х65 | прямой |
| ША-22 | 230х114х65/55 | торцевой клин |
| ША-23 | 230х114х65/45 | торцевой клин |
| ША-25 | 230х114х65/45 | торцевой клин |
| ША-29, ША-30 | 300х50х65/55 | торцевой клин |
| ША-44, ША-45, ША-49 | 230х114х65/55 (65/45) | торцевой клин |
Результаты испытаний (кирпич)
Протокол испытания. Февраль 11
Огнеупорный строительный материал.
Обозначение пробы: Кирпич
Размеры: 252,5-254 x 120-123 x 64-66 мм
Вес: 3,76 кг
Цвет: красноватый
Влагопоглощение, плотность и открытая пористость
| Сухой вес, г | Влажный вес, г | Вес под водой, г | Влагопоглощение, % | Плотность г/см3 | Открытая пористость, % |
| 42,18 | 49,08 | 26,62 | 16,36 | 1,878 | 30,72 |
| 32,26 | 37,51 | 20,32 | 16,27 | 1,877 | 30,54 |
| 36,89 | 42,80 | 23,22 | 16,02 | 1,884 | 30,18 |
| 38,91 | 45,23 | 24,54 | 16,24 | 1,881 | 30,55 |
| 46,09 | 53,54 | 29,00 | 16,16 | 1,878 | 30,36 |
| Среднее значение: | 16,21 | 1,880 | 30,47 |
Прочность на изгиб, мПа
| Расстояние между опорами, мм | Высота, мм | Ширина, мм | Разрушающая нагрузка, Н | Прочность на изгиб, мПа |
| 50 | 22,63 | 26,99 | 322 | 1,75 |
| 50 | 23,30 | 26,39 | 238 | 1,25 |
| 50 | 23,62 | 27,13 | 175 | 0,87 |
| 50 | 23,37 | 26,30 | 229 | 1,20 |
| 50 | 27,00 | 32,33 | 473 | 1,51 |
| Среднее значение: | 1,31 |
Анализ расширения-усадки
| a max | a сред. | a 200°C | a 573°C | DL max | DL 1000 |
| 8,33 | 7,00 | 5,74 | 8,33 | 0,669-993°С | 0,667 |
| Т обжига °C | Влагопоглощение, % | Плотность, г/см3 | Пористость открытая, % |
| 1000 | 16,21 | 1,880 | 30,47 |
| 1050 | 12,32 | 1,993 | 24,54 |
| 1080 | 7,24 | 2,185 | 15,83 |
| 1100 | 3,74 | 2,249 | 8,41 |
| 1120 | 1,01 | 2,201 | 2,23 |
Уйстойчивость к перепадам температур, циклы 2, 3, 9
Особенности классификации
Обозначение и маркировка ШБ-5, ШБ-6, ШБ-8, ШБ-9; ША- 5, ША- 6, ША- 8, ША-9
Размеры, мм 230х114х65, 230х114х40, 250х124х65, 300х150х65; 230х114х65, 230х114х40, 250х124х65, 300х150х65
Форма: прямая
На всех, произведенных с огнеупорной глины, материалах обозначаются буквы и цифры. Первой должна стоять литера “Ш” – показывает, что кирпич произведен с алюмосиликатной глины. Вторая литера существует в двух вариациях “А”/”Б”. Литеры свидетельствуют, что продукт применяется для всех типов кладки.
Маркировка
Присутствие только одной с данных букв информирует покупателю, что производитель руководствуется исключительно стандартами госта. Обозначение “ША” означает, что продукт обладает огромным процентом оксида алюминия.
То есть приблизительно 30%, что повышает огнестойкость до +1690С. У “ШБ” оксида алюминия приблизительно 28%, что дает возможность вынести до +1650С. Если после литеры “Ш” стоит число, к примеру “Ш5”, это значит, что производитель не использовал показатели Госта, а применил собственную технологию изготовления.
Продукт, обладающий маркой “5”, отвечает размерам 230х114х65 мм. Последних два показателя указывают на изготовителя.
По стандарту показаны подобные аббревиатуры огнеупорного продукта:
- ША, ШБ – общего назначения;
- ШКУ – ковшовый;
- ШАВ – ваграночный;
- ШПД – доменный;
- ШЦУ – двухсторонний для обкладки.

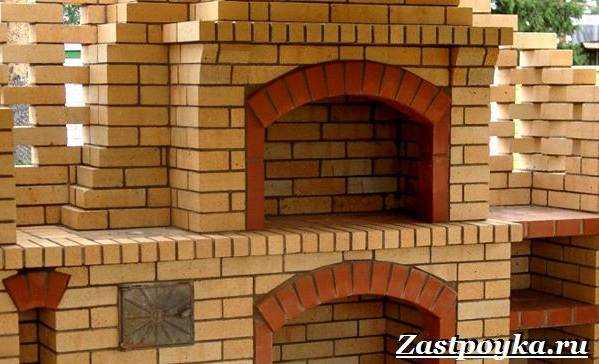

Обогревательные устройства обустраивают, используя продукт общего назначения. Стандартные размеры огнеупорного кирпича проанализируем детально. Глиноземный тип считается более востребованным, включая тугоплавкую глину и шамотный продукт.
Для данного типа необходимо придерживаться точного обжигания. Для печей применяют лишь изделия первого вида, которые растрескиваются при нагреве. Кирпич огнеупорный размер “ШБ5” внешне напоминает прямоугольник желтоватого тона. Масштабы 230х114х65 мм.

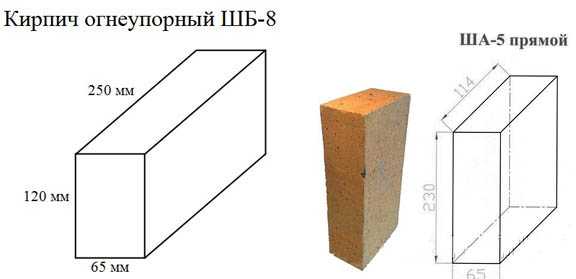

Размеры ШБ5
По стандарту материал обязан отвечать подобным характеристикам:
- часть бинарного соединения алюминия и кислорода – 28%;
- огнестойкость – не меньше 1 650oC;
- при размягчении tºC отсутствует.
“ША8” изделие применяется в индустриальной и приватной постройке. Обладает повышенным показателем оксида алюминия. Используют для внутренней кладки дымоходов.
Оценка продукта:
- процент оксида алюминия – 30%;
- огнеупорность – 1 690oC;
- tºC размягчения не меньше 1 300oC.
ША-6 применяется в постройке тепловых агрегатов при t 1 690ºC. Главные свойства продукта не различаются от маркировки “ША8”. Отличие исключительно в габаритах. Масса продукта за штуку – 3,4 кг. Масштабы – 230х114х40 мм. Стоимость от 30руб./шт.
Виды ША

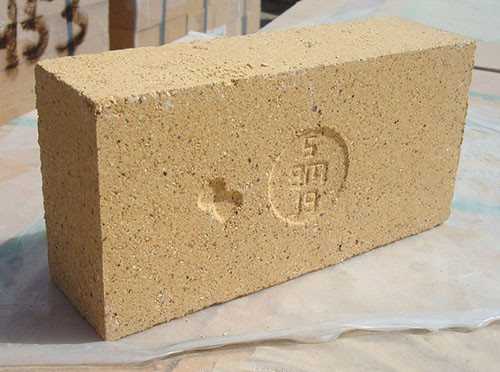

Кирпич огнеупорный “ША5” составляет размеры 230х114х65 мм. Масса такая же, как у “ША8”. Цена огнеупорной марки 30 руб./шт. Размеры – основной критерий в подборе огнеупорного кирпича.
Необходимо избегать возникновения участков с очень тонким шаром смеси. Расчет затрат огнеупорного кирпича ведется с использованием схемы постройки.
Маркировка ША5, ША6, ША8, ШБ5, ШБ8.
Размер, мм 230х114х652, 30х114х602, 50х124х652, 30х114х652, 50х124х652, 30х114х652, 50х124х65, 230х114х652, 30х114х65.
Огнеупорность, C 1 690, 1 690, 1 690, 1 690, 1 690, 1 300, 1 300, 1 150, 1 465.
Маркировка
При выборе материала для кладки следует понимать, какое количество нужно печного красного кирпича для определенной области и ряд ключевых свойств отвечающих за качество продукта. Лишь применив высококачественный продукт, создается гладкая и надежная печка.
Особое внимание при подборе продуктов необходимо сосредоточить на последующие свойства:
- однородность и равномерность плоскости обязана быть почти совершенной. Не нужно приобретать кирпич, в плоскости которого можно выявить остатки включений, камни, вкрапления, а также трещины;
- материал обязан иметь однородный, идентичный тон;
- правильная формация камня, свидетельствует о качестве. Нужно чтобы все грани были по длине одинаковые, без изъянов. Наличие выступов приведет к повреждениям во время укладки;
- разная масса кирпича при одинаковых размерах свидетельствует о плотности. Чем больше масса, тем плотнее продукт, а также продолжительнее он копит тепло. Для постройки основания здания следует знать информацию о весе кирпича.
Особенности укладки
Существует несколько способов укладки шамотного кирпича. Если сооружается стена или выстилка, то его укладывают на плашку. При закруглённости стен кирпичные блоки устанавливаются ребром. В некоторых ситуациях кладут материал и на торец, при сооружении подин, лещади.
Укладка топки из ШБ
Укладывать ШБ необходимо на близкий по составу раствор, в основе которого шамотный песок и специальная огнеупорная глина. Размер шва между кирпичами при этом может составлять от 1 до 5 мм.
Укладка шамотного кирпичаИсточник hotel-a.ru
Шамотная глина – особенности и состав
Глина шамотная огнеупорная производится на основании чистого каолина, он обжигается в специальной печи при температуре около 1500°С. В результате такой обработки падает показатель пластичности и влажности глины. Материал получается твёрдым с разными показателями плотности. После обжига происходит измельчения глины для получения разделённой на фракции массы.
Измельчённая глина в упаковкеИсточник izkirpicha.com
В составе огнеупорной глины ещё есть и такие компоненты:
- кварц;
- алюмосиликатная керамика;
- оксиды калия, натрия, железа, кальция и магния.
Такой химический состав повышает прочность глины, переносимость сложных условий эксплуатации и пластичность. Это позволило найти материалу применение не только в строительстве, но и в искусстве.
Использование глины для раствора кладки
Чтобы соорудить что-либо из шамотного кирпича, потребуется использование специального раствора. Он состоит из таких компонентов:
- Огнеупорная глина измельчённая.
- Шамотная добавка.
- Вода.
Как развести шамотную глину правильно:
- Залить глину водой и оставить для размокания на 1-3 сутки. При этом её придётся время от времени перемешивать.
- Если глина не измельчённая, её придётся перетереть. Для этого специалисты рекомендуют применять решето с ячейками 3×3 мм.
- Добавить шамотный песок к глине и тщательно перемешать смесь.
- Постепенно добавлять воду к смеси и перемешивать. В результате должна получиться смесь, которая по консистенции напоминает сметану.
Приготовление раствораИсточник indclimat.ru
Пропорции глины и песка должны использоваться 1 к 2. Иногда в раствор могут добавлять жидкое стекло или немного соли, это улучшает его качества.
Применение глины для штукатурки
Шамотная глина в качестве штукатурки в процессе нанесения мало чем отличается от обычного оштукатуривания цементом. Для выполнения работ потребуются лишь большой и средний шпателя.
Раствор приготовляется в пропорции 7:2:1, где в порядке от большей к меньшей, идут следующие материалы:
- Карьерный песок.
- Шамотный песок.
- Портландцемент.
Портландцемент – обязательный компонент в составеИсточник udarnik.spb.ru
Как и в случае с раствором для кладки, может добавляться соль для улучшения свойств. На ведро хватит всего 100 грам.
Глина шамотная, применение которой – штукатурка, наносится шпателем. В процессе нужно оперативно подбирать все мелкие капли ы выравнивать поверхность. Толщина слоя штукатурки должна составлять 1-2 мм. После этого – оставить для высыхания, точное время которого будет указано на упаковке от шамотной глины.
Применение шамотной глины в искусстве
Уникальные свойства материала понравились представителям искусства, поэтому сегодня можно увидеть самые разнообразные изделия из шамотной глины. Из неё делают сувенирные статуэтки, керамическую посуду. Изделия подойдут для украшения частного дома, кабинета, ресторана в национальном стиле.
Изделия из шамотной глиныИсточник goldvoice.club
Высокая пластичность материала позволяет создавать детализированные фигурки. Люди и животные с характерными чертами лица и фрагменты орнамента встречаются даже на самых маленьких фигурах. Важную роль играет и экологичность материала.
Чтобы создать статуэтку или другое художественное произведение из керамики применяют пластичную глину с добавлением шамотного песка (до 40%). Процесс начинается с разработки эскиза, составления формы и заливки материала в неё. После полного высыхания изделия будет готово.
Шамотный кирпич: особенности материала
Коротко о главном
Шамотная глина и шамотный кирпич – уникальны по своим свойствам материалы. Долгий срок службы при высокой температуре, позволили использовать их для сооружения мангалов, печей, коптильней, каминов.
При этом кладка кирпича или оштукатуривание глиной не составят никаких трудностей, ведь не требуют наличия специальных инструментов.
Виды и маркировка шамотного огнеупорного кирпича
Огнестойкие блоки можно классифицировать по нескольким критериям:
По методу формовки
Конструкция форм и особенности технологического процесса, предусматривают следующие виды формовки:
- литье из шликеров или расплавов;
- полусухая формовка;
- плавление;
- горячее прессование;
- термопластичное прессование.
По конфигурации блоков
Для кладки различных конструкций промышленность выпускает следующие разновидности шамотного кирпича:
- клиновидный;
- трапециевидный;
- прямоугольный (прямой);
- арочного профиля.
По химическому составу
В зависимости от используемых добавок, влияющих на термостойкость и механические свойства, и особенностей технологии производства, различают следующие модификации шамотных огнеупорных блоков:
- основной. При изготовлении таких кирпичей используется огнестойкая шамотная глина, массовая доля которой в рабочей смеси составляет 70%. В качестве наполнителя может использоваться коксовый или графитовый порошок. Материал применяется при облицовке печей, предназначенных для выплавки бессемеровской стали;
- углеродистый. Для этой модификации характерно высокое процентное содержание углерода. Основное назначение углеродистых огнеупорных блоков – футеровка доменных печей;
- кварцевый. За счет использования оксида кремния, существенно повышается жаростойкость кирпичей, однако контакт со щелочной средой приводит к интенсивному разрушению материала;
- глиноземный. В качестве специальной присадки используется окись алюминия. Глиноземный шамотный кирпич может длительное время работать при температуре от 1100 до 13000С и мало восприимчив к частому перепаду температуры. Эта разновидность жаростойких блоков получила широкое распространение при укладке бытовых печей, каминов и дымоходов.
Маркировка шамотного кирпича включает в себя буквенные и цифровые обозначения, отражающие химико-физические особенности и габаритные размеры материала. Ниже приведена маркировка наиболее распространенных модификаций.
ША, ШБ, ШАК.
Материалы обладают высокой прочностью и жаростойкостью (1600 – 17000С), что позволяет использовать их во всех областях промышленного и гражданского строительства. В их состав входит силикат алюминия, обеспечивающий длительный срок службы и устойчивость к механическим повреждениям. Еще одним достоинством является оптимальное соотношение цена/качество.
ШВ, ШУС.
Кирпич широко используется в промышленности. Высокие показатели теплоемкости позволяют применять ШВ и ШУС блоки для строительства газовых каналов парогенераторов, из таких блоков возводят ограждающие конструкции, защищающие конвективные шахты.
ШК.
Эта разновидность применяется для строительства промышленных объектов, производящих кокс.
ШЛ.
Для ШЛ кирпича характерна высокая пористость и небольшой удельный вес. Максимально допустимая температура, выдерживаемая блоками, составляет 13000С. Основная область применения – футеровка печей.
ШЦУ.
Двухсторонний торцевой кирпич. Чаще всего, из ШЦУ блоков выкладывают вращающиеся элементы печей.
ПБ.
Для этой модификации характерно высокое содержание глины, что заметно снижает термостойкость блоков, однако цена изделий вполне доступна для широкого круга потребителей.
ПВ.
Изделия используются для внутренней кладки печей и каминов. ПВ блоки обеспечивают длительный период эксплуатации кладки и способны работать при температуре до 13000С. Область применения материала ограничивается его высокой стоимостью.
Состав и свойства
Шамотный кирпич, являющийся наиболее распространенным видом такой продукции, состоит из следующих компонентов:
Огнеупорная глина, имеющая желтый цвет, в отличие от красной, идущей на изготовление строительных видов кирпича. Основное химическое вещество в ее составе – SiO2, поэтому шамотный кирпич относят к кремнеземистым огнестойкими материалам.
Al2O3 – это основная добавка, которую получает огнеупорная смесь, до 70% состоящая из шамотной глины
Оксид алюминия как значительно увеличивает прочностные характеристики получаемого огнеупорного материала, уменьшая пористость, так и что очень важно, придает ему стойкость к щелочной, кислотной среде.

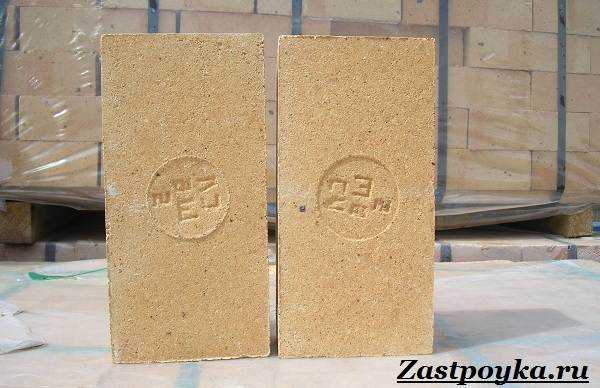

Готовый шамотный кирпич имеет ярко выраженный желтоватый оттенок, плотную мелкозернистую структуру
К его свойствам относят стойкость к резкому сильному нагреву, что важно при его использовании в качестве основного материала для возведения различного вида печей; а также быстрый равномерный прогрев, высокую теплоемкость, способность длительный период поддерживать комфортную температуру в помещениях после окончания топки
Другие виды огнеупорного кирпича в основном также изготавливают из горных пород, о чем будет рассказано в следующей главе.
Свойства огнеупорных видов кирпичной продукции, имеющих важное значение при их выборе, в частности для проектной защиты корпусов различного бытового, промышленного оборудования:
- Огнестойкость. Как и все другие виды огнеупоров, жаростойкие кирпичи могут быть огнеупорными, с температурным диапазоном эксплуатации в диапазоне 1580-1770 ℃; высокоогнеупорными – 1770-2000 ℃; с высшей огнеупорностью – 2000-3000 ℃; сверх огнеупорными – больше 3000 ℃.
- Прочность на сжатие, ударную нагрузку.
- Плотность и пористость – эти свойства неразрывно связаны, так как чем выше пористость, тем ниже становится прочность огнеупорного кирпичного изделия. Выпускают как особо плотные – с пористостью до 3%, так и легковесные кирпичи, у которых этот показатель может превышать 30%.
- Степень спекания. Этот показатель выше у тех огнеупорных изделий, что были произведены при более высоких температурах.
- Влагостойкость тем ниже – до 25%, чем меньше температура спекания; и тем выше – от 3 до 7%, при высокой степени спекания.
Применение шамотного кирпича
Противостоит жару шамот в печах, дымоходах, каминах, в барбекю. Как правило, огнеупором выкладывают лишь топки. Остальное формируется из обычного кирпича, главным образом в целях экономии. Шамот дороже. Раствор для его крепежа тоже влетает в копеечку.
Цемент не подходит. Раствор составляют из глины и размельченного кирпича шамотной группы. Возможна замена последнего на огнеупорный гипс. Такую смесь именуют «мертель».
Толщина мертелевой промазки меж кирпичами не должна превышать 5 миллиметров. Идеальны 2-3. Излишне широкие швы ведут к плохой сцепке блоков и теплопотерям.
Режут шамотный кирпич алмазными или бакелитовыми дисками. Они служат насадками на электроинструмент. Алмазные диски нужны при работе с низкопористыми блоками. Их твердость сравнима с сапфиром. Бакелитовые насадки не справятся.
Нюансов работы с огнеупором столько, что самостоятельно выложить печь из шамотного кирпича – рискованная задача. Ее принято доверять профессионалам, как и выбор самих блоков, в маркировке которых можно запутаться.
Дизайн же печи можно разработать самому. Разнообразие геометрических решений в типовых кирпичах позволяет разгуляться фантазии. Трапециевидные блоки, к примеру, идеальны для арок и прочих полукруглых элементов конструкции.
Печь из шамотного кирпича – не только прихоть частных застройщиков. Есть и промышленные топки. Так, кладка огнеупора обязательна в печах для обжига керамики. Она набирает твердость при 800-1 100-та градусах.
Печь из шамота с легкостью выдерживает такой жар. Касается это и стекольного производства. Там тоже применяют шамотную кладку. Она сокращает теплопотери, а значит и расход топлива, на 10-40%.
В плане интерьерного решения бежевый шамотный кирпич хорош в помещениях с обилием дерева, натурального камня, в классических обстановках, где всегда присутствуют песочные тона.
Кстати, для декоративной отделки шамот рекомендуют покупать из одной партии. Тон лицевой части блоков в другой может отличаться. Это следствие нюансов замеса глины и продолжительности обжига.
Иногда, к примеру, кирпич передерживают в печи. Такой получается плотнее и темнее. Минимальный обжиг, напротив, сохраняет изначальный цвет каолина.
Уже говорилось, что насыщенный оксидом алюминия, он, как правило, светлый. Только вот в печном строительстве такой материал избегают. Обилие пор при постоянных перепадах температуры ведет к быстрому разрушению шамота. Поэтому, топки выкладывают плотными блоками. Пористый и недорогой шамот используют для наружного оформления печей.
Технология изготовления
Среди всех разновидностей кирпичей шамотный является наиболее прочным и устойчивым к сильному нагреву и температурным перепадам. Этими качествами материал обязан своему составу и специфической технологии изготовления, заключающейся в обжиге глиняной смеси с добавлением шамотного порошка. В результате воздействия высокой температуры кирпич приобретает характерный серо-коричневый или желтоватый цвет, по которому его легко отличить от остальных разновидностей.
Состав шамотного кирпича определяет его эксплуатационные характеристики. В зависимости от пропорций глины и порошка различают несколько сортов материала. Колоссальную роль играет и способ обработки, а точнее – время запекания кирпичей. Так, если его передержать в печи, то на поверхности образуется прочная стекловидная пленка, которая сделает кирпич невероятно прочным, но менее огнеупорным. Если обжигать его недостаточно долго, то такой материал будет хорошо поглощать и удерживать влагу, но совершенно утратит свою прочность. Только если придерживаться «золотой середины», можно сделать кирпич, идеальный для укладки печей и каминов.
Чтобы в процессе обжига изделия не растрескались, в них добавляют определенное количество специальной огнеупорной глины – шамота. Иногда вместо нее кладут коксовый порошок, графит или крупнозернистый кварц. В результате получаются различные виды кирпичей с индивидуальными характеристиками. Причем результат зависит не только от сырья и способа обработки, но также от характеристик топлива для обжига и получаемой золы.
Производство шамотного кирпича осуществляется в соответствии с ГОСТ 390-69, и в зависимости от того, для чего он будет использоваться, различается технология производства, вес и размеры материала. Так, масса шамотного кирпича может варьироваться от 2,5 кг до 6 кг. Различия также заключаются в плотности, пористости и составе кирпичей. Существуют единые стандарты размеров, которых придерживается большинство производителей: 230х113х65 мм, 250х123х65 мм и 300х150х65. Это наиболее удобные габариты для строительства и транспортировки.
Самые часто используемые марки шамотного кирпича: ШБ №5, ШБ №9, ШБ №22, ШБ №44, ШБ №47. Буквы, стоящие перед номером могут быть разные, например, ПБ, ШБ, ШУС, ШЛ и другие, но для бытового применения лучше выбирать кирпичи с пометкой «ШБ». Первая буква говорит о том, что кирпич шамотный, вторая означает, к какому классу огнеупорности он относится, а цифра – соотношение сторон.
Легковесный кирпич
Легковесный шамотный кирпич зарекомендовал себя как хороший утеплитель. В его состав входят торф, жирная глина, опилки и другие компоненты органического происхождения. В процессе обжига они выгорают, оставляя после себя поры различных размеров. Такая технология изготовления позволяет получить очень легкий пористый материал, обладающий высокими энергоэффективными характеристиками.
Поскольку легковесные кирпичи сделаны целиком из органики, они являются экологически чистым материалом, не способным нанести вред здоровью человека или окружающей среде. При этом сохраняется высокая огнеупорность – кирпич может выдерживать экстремально высокую температуру до 1800°С.
По форме легковесные кирпичи могут быть прямоугольными или клиновидными. Чтобы материал в полной мере сохранил все свои эксплуатационные свойства, у него должна быть правильная структура с ровными гранями и совершенно прямыми углами.
Различают несколько разновидностей легковесного кирпича в зависимости от сферы применения:
- трапецеидальный;
- фасонный;
- прямой;
- ребровой клин;
- торцевой клин.
Маркировка легковесного кирпича обозначается буквами ШЛ и ШТЛ (Т – присутствие в составе талька). Обычно его применяют для создания теплоизоляционного слоя при строительстве электропечей, нагревателей, выпарных агрегатов, паропроводов, теплообменных котлов и т.д. Такая защита позволяет существенно сократить теплопотери на 20-70%, уменьшить массу тепловых устройств и их габариты. Если купить шамотный кирпич для строительства или облицовки печи, время прогревания и остывания сократится в 5 раз, а расходы на топливо уменьшатся на 10% в непрерывно работающих печах и на целых 45% — в периодически работающих.
Как выбрать?
Шамотный кирпич стоит довольно дорого, поэтому отнестись к его покупке нужно со всей серьезностью. Если вы приобретете некачественный материал, то рискуете попросту потерять все свои деньги
Если вы оказались в строительном магазине с хорошей репутацией, это совсем не гарантирует того, что вам предложат идеальный товар без внешних дефектов, поэтому при выборе обращайте внимание на все важные детали
- Базовый показатель качества продукции – это ее цвет, он непременно должен быть соломенно-желтым. Если перед вами более светлые, почти белые блоки, скорее всего, вы видите перед собой недожженный в печи кирпич, который хорошо впитывает влагу и подвержен разрушению изнутри. Да и тепло в нем аккумулируется гораздо хуже, а значит, функциональность будет под большим вопросом.
- Кирпич должен иметь довольно ровное покрытие и идеальную форму. Многие полагают, что эти требования диктуются эстетической составляющей проекта, но это далеко не так. Дело в том, что при обустройстве камина или печки внутренняя поверхность должна быть гладкой, всякий рельеф, полученный вследствие сохранения остатков раствора либо вспучивания кирпича, ведет к созданию преград для потока нагретого газа. Если дефект не устранить, то начинается неравномерное распределение тепла, как следствие уровень тяги будет недостаточным, и теплоотдача сильно упадет.
- Печная кладка отличается весьма крепкой стыковкой шамотных кирпичей, малым количеством швов и плотностью заделки. Если используемый материал имеет трещины, сколы и прочие недочеты, то обеспечить надежное сцепление невозможно. В связи с этим, покупая кирпичи, обязательно выбирайте их из одной партии. В противном случае вы рискуете получить совершенно неоднородный материал, что может самым плачевным образом сказаться на эксплуатационных особенностях вашего будущего теплового элемента.
Разновидности
Самым популярным в области строительстве считается кирпич общего назначения. В области промышленности он задействуется при кладке печей, где в качестве топлива применяется нефть, горючий газ, пылевидные смеси. Также шамотный кирпич зарекомендовал себя с положительной стороны в быту. Здесь его применяют при возведении топок и каминов разнообразной конструкции. Для огнеупорного кирпича свойственны точные габариты.
Размер печного кирпича, а так же другие данные строительного материала можно прочитать в данной статье.

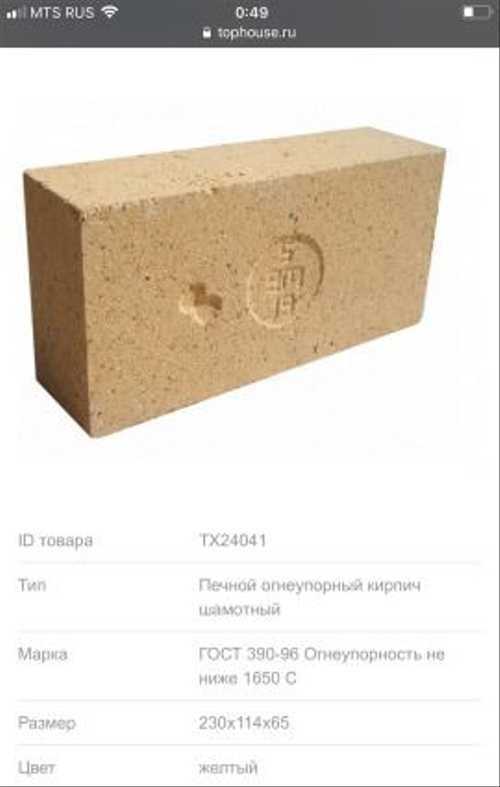

Входящие в состав кирпича элементы и свойства этого изделия регламентированы ГОСТ 390-96. если сравнивать ШБ и ША, то для первого варианта характерно наличие в составе оксида алюминия в большом количестве. Этот компонент содержится в количестве 30%. Благодаря этому он способен не разрушаться под влиянием температурного режима не менее 1690 градусов.
О том как приготовить раствор для кладки кирпича можно прочитать здесь в статье.
Если рассматривать кирпич ШБ, то у него сопротивляемость влиянию от прямого пламени немного ниже и составляет только 1650 градусов. Но вот другие свойства: прочность на растяжение, температурные показатели размягчения и пористость аналогичны значениям ША.
Еще для маркировки шамотного кирпича применяют цифры. Они говорят о размере изделия. Все они внесены в таблицу ГОСТ 8691-73. Принятые стандартом габариты представленного материала ШБ-8 составляют 250х124х65 мм. Благодаря этому удается просто и легко определить нужный объем материала для строительства камина и прочих отопительных конструкций.
Стоимость жёлтого полуторного облицовочного кирпича отражена в данной статье.
На фото – размеры шамотного кирпича Ш-5
Если необходимо возводить промышленные здания, которые используют для превращения энергии сгорания топлива, то стоит применять материал с большим количеством оксида алюминия. Благодаря этому удается добиться надежной защиты различных конструкций. В области промышленности используют кирпич ША-5, габариты у которого 230х114х65 мм.
Для точного исчисления общей массы красного полнотелого кирпича в 1 м-3 стоит прочесть данную статью.
Материал больших размеров применяют в том случае, когда нужно уменьшить трудоемкости сооружения печей производственного характера, а также снизить затраты на строительство. Огнеупорный кирпич ША-8 обладает габаритами 250х124х65 мм. Благодаря этому удается сооружать установки промышленного характера в течение непродолжительного времени.
Марки ША и ШБ активно задействуют в области частного строительства и в промышленности. Если говорить об изделии ША-5, то его целесообразно применять для возведения каминов, печей. Он по сравнению с другими изделиями не поддается негативному воздействию окружающей среды. Это позволяет применять его для строительства дымохода и топливника.
Очень важно помнить, что процесс кладки осуществляется специальным раствором. Его состав должен предполагать наличие огнеупорной глины и толченый кирпич
Толщина слоя различная для определенных температурных нагрузок. Чем выше этот показатель, тем тоньше слой. Кирпич ША и ШБ может применяться в химической, металлургической и происходит в отраслях промышленности при возведении различных топливных установок.
В статье описано какой конкретно кирпич нужен для кладки печи.
Чем меньше этот показатель, тем выше прочностные характеристики огнеупорного материала. Масса шамотного кирпича определяется его габаритами и особенностями состава. Такая величина может достигать 2,4-6 кг.
Шамотный кирпич – это уникальный строительный материл, применять который можно при сооружении топливных конструкций, где имеет место постоянный контакт с огнем. Размеры и технологические характеристики этого материала регламентированы ГОСТом и зависят от вида кирпича и входящих компонентов.
