Каркасный дом своими руками

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Как правильно рассчитать толщину каркасного дома

Для этой цели есть специальная таблица с показателями для каждого региона. В формулу вставляют:

• параметры толщины утеплителя;
• коэффициент теплопроводности материала;
• вычисляют параметр.

Вы можете провести расчеты самостоятельно, воспользовавшись нашими строительными калькуляторами здесь.

При заказе домокомплекта на заводе расчеты выполняют на месте, и предлагают заказчику плиты с повышенным запасом прочности. Многие считают, что если они толстые, утеплитель укладывать не нужно. Это заблуждение – без качественной подложки расходы на отопительный ресурс возрастают в разы. Стены каркасной постройки должны напоминать слоеный пирог. Благодаря воздушной подушке между ними, даже в морозы в доме сохраняется тепло.

Каркасный дом своими руками строят по финской или канадской технологиям. Алгоритм процессов одинаков, и состоит из нескольких этапов:

1. Покупки материалов.
2. Заливки основания.
3. Нижней обвязки фундамента.
4. Возведения стен, крыши.
5. Установки окон и дверей.
6. Обшивки стен и утепления.
7. Внутренней отделки.

Чтобы избежать потерь тепла и обеспечить хорошую вентиляцию, при строительстве объекта важно придерживаться адаптированной технологии

Изготовление фундамента

Установка винтовых свай

Поскольку конструкция модульного строения обладает небольшой массой, делать мощные фундаменты не нужно. В зависимости от характера грунта, а также высоты строения выбирают один из трёх типов фундамента:

• с применением винтовых свай
• столбчатый
• ленточный

Первый способ является самым популярным в силу его универсальности. Он может применяться практически на всех видах грунта (стандартный, заболоченный, со сложным рельефом и т.п.). Единственное место, где он не применяется – на скалистых грунтах. Недостаток такого фундамента – самая высокая стоимость из всех вариантов.

Небольшие строения на семью из 4 человек лучше всего делать на столбчатых фундаментах. Такой фундамент представляет собой асбоцементные трубы, углублённые на 80 см и расположенные в несколько рядов с расстоянием до 90 см друг от друга. Их среднее количество на один дом составляет от 120 до 150 штук. Пространство между ними засыпают песком или щебнем. После утрамбовывания всю конструкцию заливают легким бетоном или цементным раствором.

Столбчатый фундамент

Ленточный фундамент является классической технологией изготовления основания строительных объектов. Это обычная бетонная полоса, представляющая собой замкнутый по периметру строения контур. Он обеспечивает хорошую несущую способность. Учитывая лёгкость конструкции, сильно заглублять его не нужно. Такой фундамент легко сделать самостоятельно. Для этого понадобятся такие компоненты:

• арматурный прут 18 мм
• сыпучие материалы (песок, щебень, проч.)
• стальная проволока
• цемент марки 400 или 500
• средства гидроизоляции

Возведение подобного фундамента потребует минимума строительного инструмента:

• лопата
• пила
• миксер для бетона

Ленточный фундамент для каркасного дома

Периметр фундамента размечается на участке, под него вырывается неглубокий ров. Глубина рва после снятия плодородного слоя почвы составляет не более полуметра.

На дно рва укладывается геотекстиль, а сверху насыпается подушка. Её толщина для глинистых почв составляет 50 см, для песчаных – 25 см. Далее производится возведение опалубки, после чего выполняется монтаж каркаса из арматуры и стальной проволоки.

Дальнейший этап – изготовление бетона из смеси песка, щебня и цемента и его равномерная заливка в опалубку. Для равномерной заливки бетона его постоянно утрамбовывают.

Рекомендуется заливка фундамента в два этапа. Вначале заливается первый слой (40-50% высоты), затем, до окончательного схватывания, в нём делаются отверстия. Далее бетон заливается до верхнего уровня.

После окончательного утрамбовывания фундамента и выравнивания верхнего слоя его посыпают сухим цементом. Окончательное высыхание фундамента наступает примерно через месяц, затем работы продолжаются.

Каркасный дом своими руками. Часть 1. Обвязка свайного фундамента

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Сарай: устройство с фундаментом и без, поэтапная инструкция как построить своими руками (50+ Фото & Видео) +Отзывы

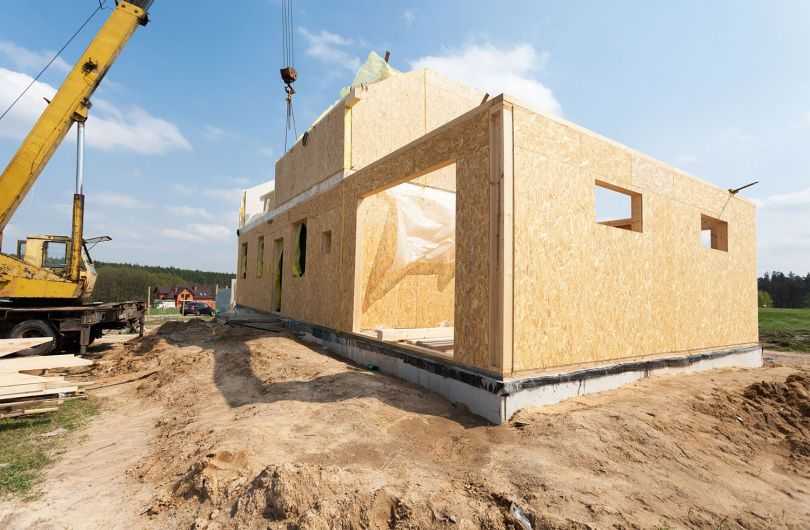

Конструкция каркасного дома

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы. Но в любом случае в конструкцию входят следующие элементы:

• верхняя и нижняя обвязка;
• вертикальные стойки;
• стропильная система;
• теплозвукоизоляционный слой;
• внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

• металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Шаг 2: Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

• по грунту;
• по лагам;
• по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

• опирают на лежень и укрепляют с внешней стороны фасадной доской;
• устанавливают в вырезанные в нижней обвязки пазы;
• монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

1. Раскраивают и нарезают балки нужной длины.
2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

• 2,5-3,5 м — 1 элемент;
• 3,5-5,4 — 2 доски;
• 5,4-7,2 — 3 распорки;
• больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

• гранулированные — керамзит, шлак, вермикулит;
• рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
• плиты из минеральной ваты, пенополистирола, ДСП;
• жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Возведение крыши

Существует много видов крыш (вальмовые, сводчатые, бубновые, шатровые и др.), но чаще всего при строительстве домов используют двускатную крышу. Возводится такая крыша довольно быстро и легко.

1. Сначала на перекрытие монтируется мауэрлат, к нему потом будет фиксироваться стропильная система. Для изготовления стропил обычно применяют доски, их ширина равняется 100 мм, а толщина 50 мм.
2. Монтаж стропил выполняется под углом 45 — 50 градусов. Изготавливать их можно на площадке или же прямо на крыше. Между собой сверху стропила соединяют обычными гвоздями (торцевое соединение). Чтобы обеспечить им лучшую жесткость необходимо отступить от верхнего соединения 700 мм и приколотить ригель, в результате стропила будут похожи на букву «А». На мауэрлат ставят нижние концы и крепко их фиксируют. Обязательно нужно делать выпуск примерно в 250 – 300 миллиметров.
3. В первую очередь монтируются крайние стропила, их размещают сзади и спереди дома. Посередине стропил необходимо выполнить прогон и укосины, это поможет обеспечить лучшую фиксацию и жесткость конструкции. Далее стропила устанавливают посередине здания и сверху приколачивают доску коньковую. Теперь осталось выполнить монтаж остальных стропил. Для обшивки фронтонов можно применить СИП панели.
4. Далее выполняется обрешетка. Для её создания потребуются доски шириной от 100 миллиметров, в толщину от 25 миллиметров. Доски фиксируют к стропилам, при этом выдерживается шаг 50 мм. Для их фиксации применяют обычные гвозди.

Схема устройства обрешетки

Как только обрешетка будет готова на неё укладывается рубероид, его можно настилать в один слой или в несколько, он обеспечит гидроизоляцию. Укладывать его необходимо по вертикали, при этом обязательно выдерживать нахлёст около 100 — 130мм. Для того чтобы прикрепить рубероид к обрешётке применяют небольшие гвоздики или степлер. Вот и всё, теперь осталось выбрать и уложить кровельный материал.

Каркасный дом возведенный по канадской технологии

Как вы сами смогли убедиться строительство каркасных домов, использую канадскую технологию — посильная задача даже для тех, кто не совсем силен в терминологии и практике их возведения. Однако на сооружении каркаса, строительство дома не заканчивается.

Предстоит еще огромный перечень работ, по внутренней и внешней отделки. Установка окон, дверей, подвод коммуникаций к дому, отделка фасадов — это лишь небольшой список того, что еще нужно сделать. Утешением же для вас должно являться то, что основной фронт работ уже выполнен. Построенный дом по канадской технологии будет радовать вас и ваших близких на протяжении многих лет.

Шаг № 2 Подготовительные работы

Участок спланировали , проект готов, теперь надо подготовится к основным работам.

Инструмент для строительства каркасного дома

Базовый набор будет выглядеть так:

Ручная циркулярная пила;

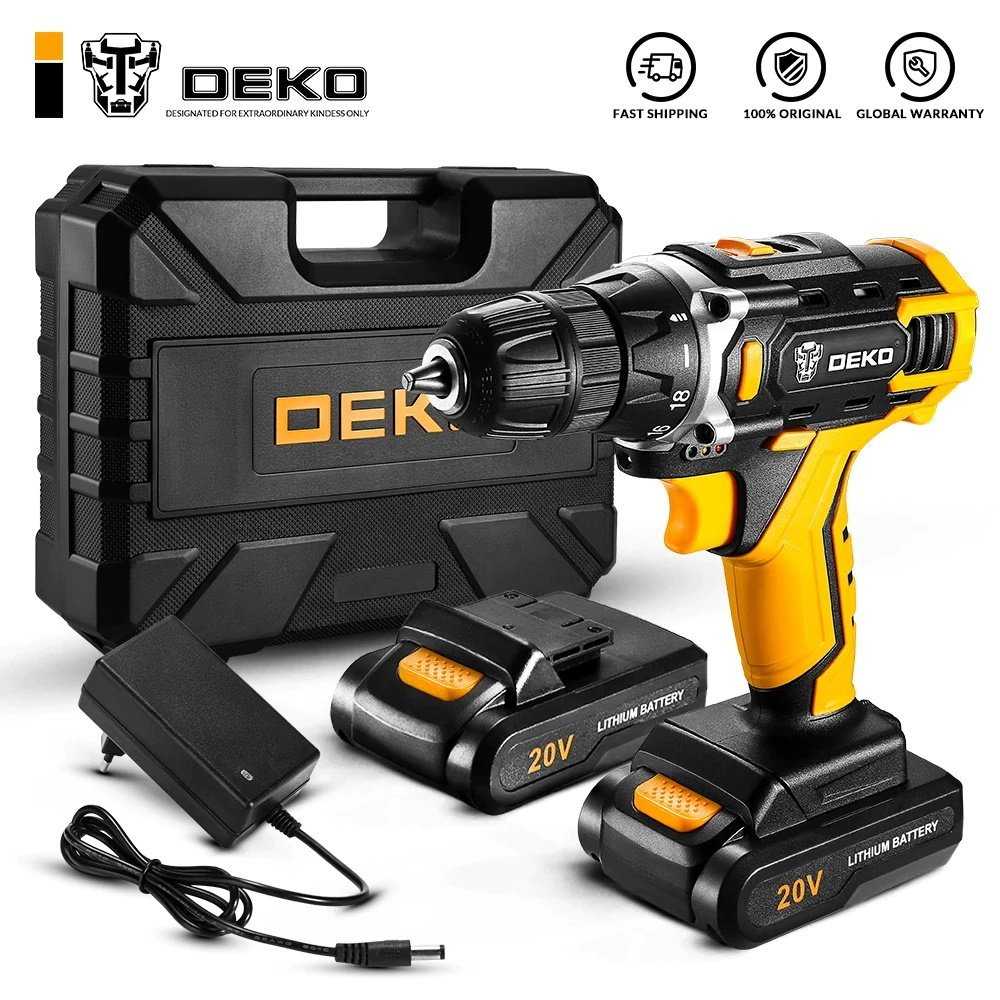

Дрель-шуруповерт;

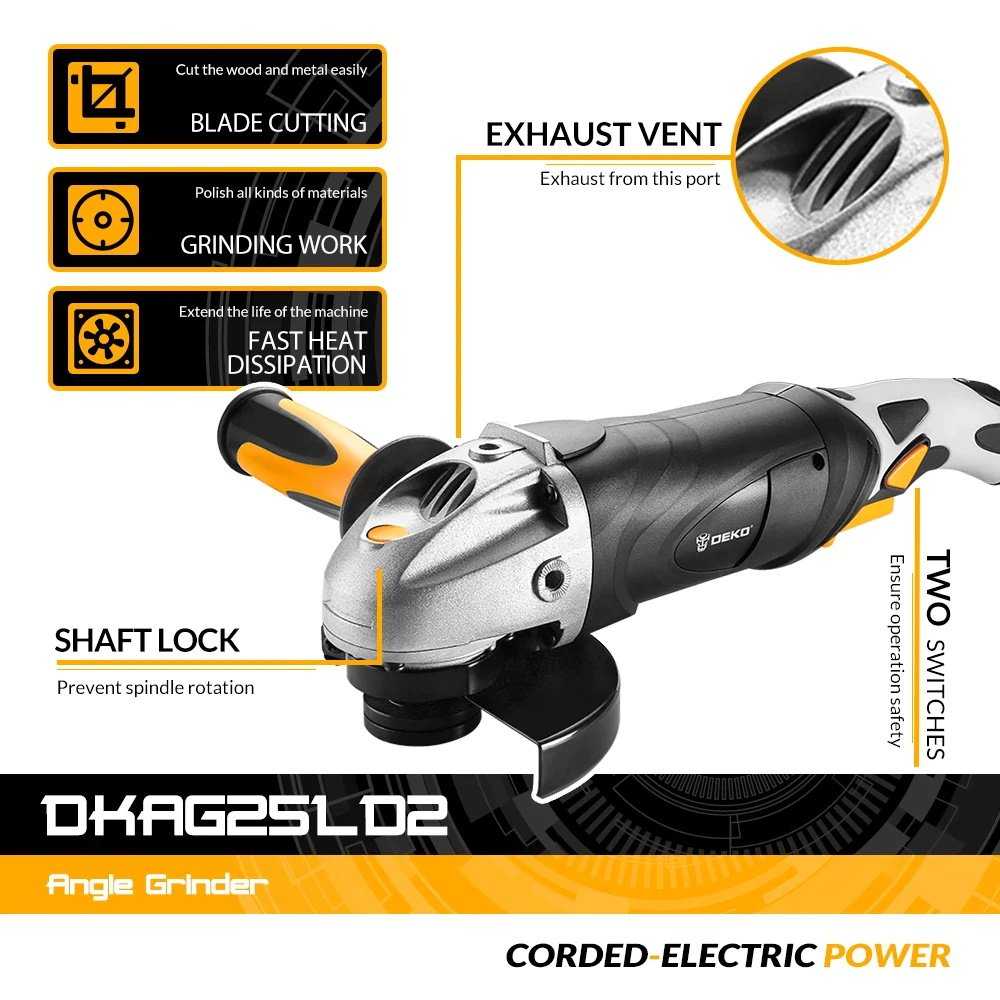

Углошлифовальная машина (болгарка);

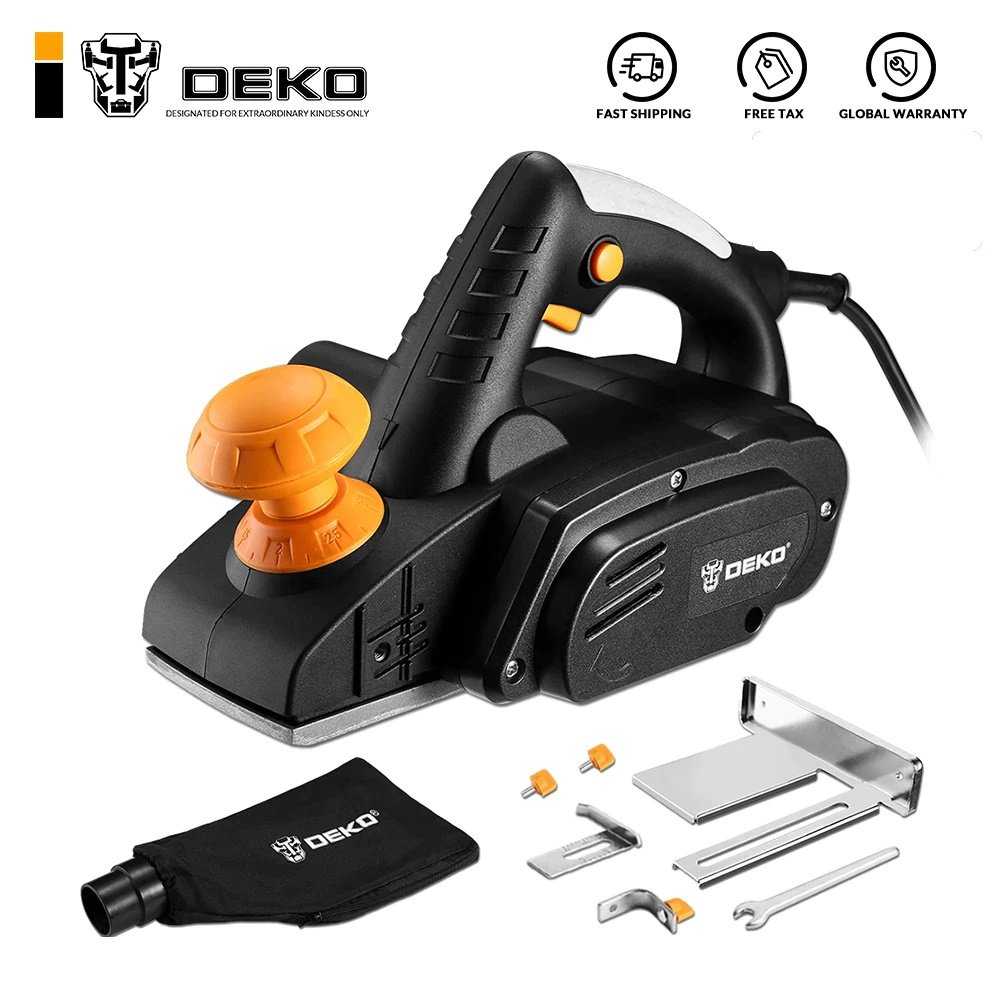

Электрический рубанок;

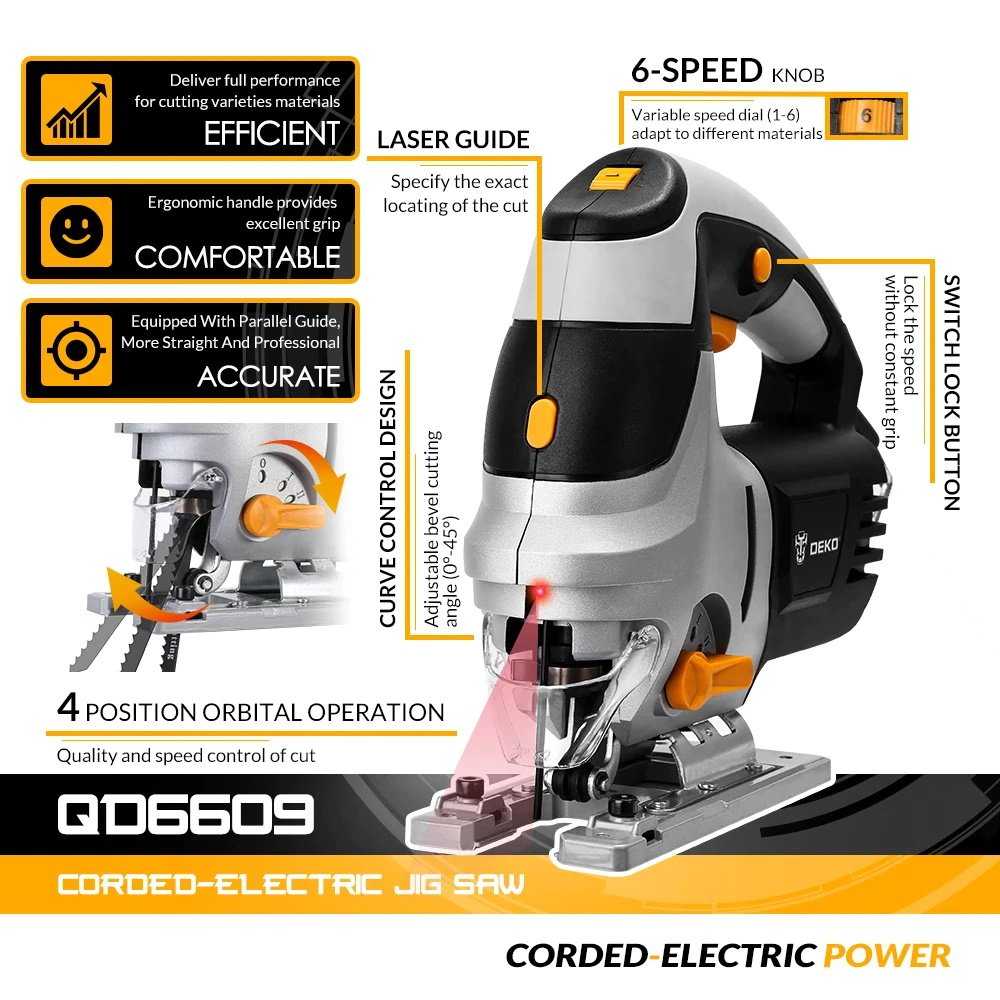

Лобзик;

Лазерный уровень;

• Молоток;
• Ножовка;
• Топор;
• Струбцина 2-3 шт.;
• Степлер;
• Уголок;
• Рулетка;
• Пачку строительных карандашей;
• Шнур;

Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.

Место хранения и распиловки материала

Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.

Место хранения и распила досок

Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то,что защитить надо всю древесину, которая располагается ниже полуметра от земли.

Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом реду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.

Укладка досок

Подготовка участка

Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.

Разметка фундамента

В качестве итога

Любое строительство немыслимо без создания проектной документации, куда входят чертежи здания, планы, перечень деталей, смета

Важно понимать, что собирать упомянутую документацию придётся всегда, за исключением случаев, когда строительство осуществляется на территории садоводства или дачного участка. Иначе разрешение на строительство не выдадут, а дом будет считаться незаконной постройкой

В результате этого власти могут его снести.

Разработку чертежей лучше всего поручить либо специализированным инженерным конторам, либо частникам, если они обладают необходимой квалификацией. Первый вариант предпочтительнее, так как фирма даёт гарантии на работу, а в большинстве случаев предлагает дополнительные услуги по согласованию проекта.

Если же стройка будет происходить на даче, то чертежи можно составить самостоятельно. Для этого лучше использовать специальные программы для ПК, которые упрощают работу, не требуют навыков профессионального инженера. Главное – аккуратность и внимательность.
