Двухэтажные каркасные дома: чертежи и схемы конструкций

Технология и основные принципы

Стены каркасного дома похожи на многослойный пирог. Каждый слой выполняет свои функции, без которых дом никогда не станет комфортным для проживания. Первоочередно нам необходимо сделать план. Если вы решили строить одноэтажный летний домик, вы можете начертить его сами. Если же вы не уверены, что сможете сделать это самостоятельно, закажите готовый план под ключ или воспользуйтесь типовым проектом для каркасного дома. План должен не только отражать наличие и расположение комнат, но и все коммуникации.

Схема терминологии каркасного строительства

Второй этап – это строительство фундамента, о чем подробнее вы можете почитать в соответствующем разделе.

После того, как готов фундамент, мы начинаем монтаж каркаса.

Преимущества двухэтажных каркасных домов

Выбор в пользу двух этажей вместо одного позволяет сэкономить место на участке и снизить затраты на возведение фундамента, закупку кровельных материалов и монтаж крыши. Строительство двухэтажных каркасных домов намного дешевле, быстрее и проще, чем возведение зданий из блоков, кирпича, бревна, бетона.

Среди преимуществ каркасного строительства стоит выделить:

• Высокую теплоэффективность, которая обеспечивается при помощи специальной термосной технологии, используемой при строительстве.
• Экономичность в процессе эксплуатации. Затраты на отопление для каркасных домов на порядок меньше, чем на обеспечение теплом строений из камня или дерева, построенных по традиционным технологиям.
• Длительный срок эксплуатации. Дома каркасного типа не требуют капитального ремонта, а также регулярной реконструкции стен или фундамента.
• Отсутствие усадки.
• Устойчивость материалов к различным внешним негативным факторам.
• Негорючесть стройматериалов.

Стоит отметить, что перечень преимуществ далеко не полный. Каркасные строения отличаются хорошими параметрами звукоизоляции и отсутствием перекоса стеновых конструкций на протяжении многих лет эксплуатации. Внутреннее обустройство и отделка могут быть выполнены практически из любых современных материалов.

Этапы строительства

Самый первый этап – создание фундамента. Так как каркасный дом является достаточно легким, он не требует глубокой заливки основания. Для такого жилья хорошо подойдет ленточный фундамент. Кроме того, его намного легче залить без помощи строительной бригады. В состав фундамента входят уплотненное песчаное основание, арматура, монолитный бетон и гидроизоляция. Глубина основания не должна быть больше 50 см, а ширина – 30 см.

Сначала необходимо вырыть траншею, затем засыпать в нее около 20 см мелкого щебня, а уже после этого можно заливать фундамент

Важно помнить, что нужно замешивать густой бетон, делая это в два приема. Стоит учесть, что перед возведением фундамента устанавливают все трубы для канализации и отопления

Затем на основание укладывают обвязочный брус и изоляцию с помощью анкерных болтов. Предварительно необходимо обработать антисептиком все деревянные элементы основания.

После всех работ, связанных с возведением фундамента, можно приступать к строительству каркаса первого этажа. Для этого используют брусья или двойные доски. Затем их крепят к обвязочному брусу с помощью тех же анкерных болтов. Все стойки в обязательном порядке должны быть закреплены под прямым углом.

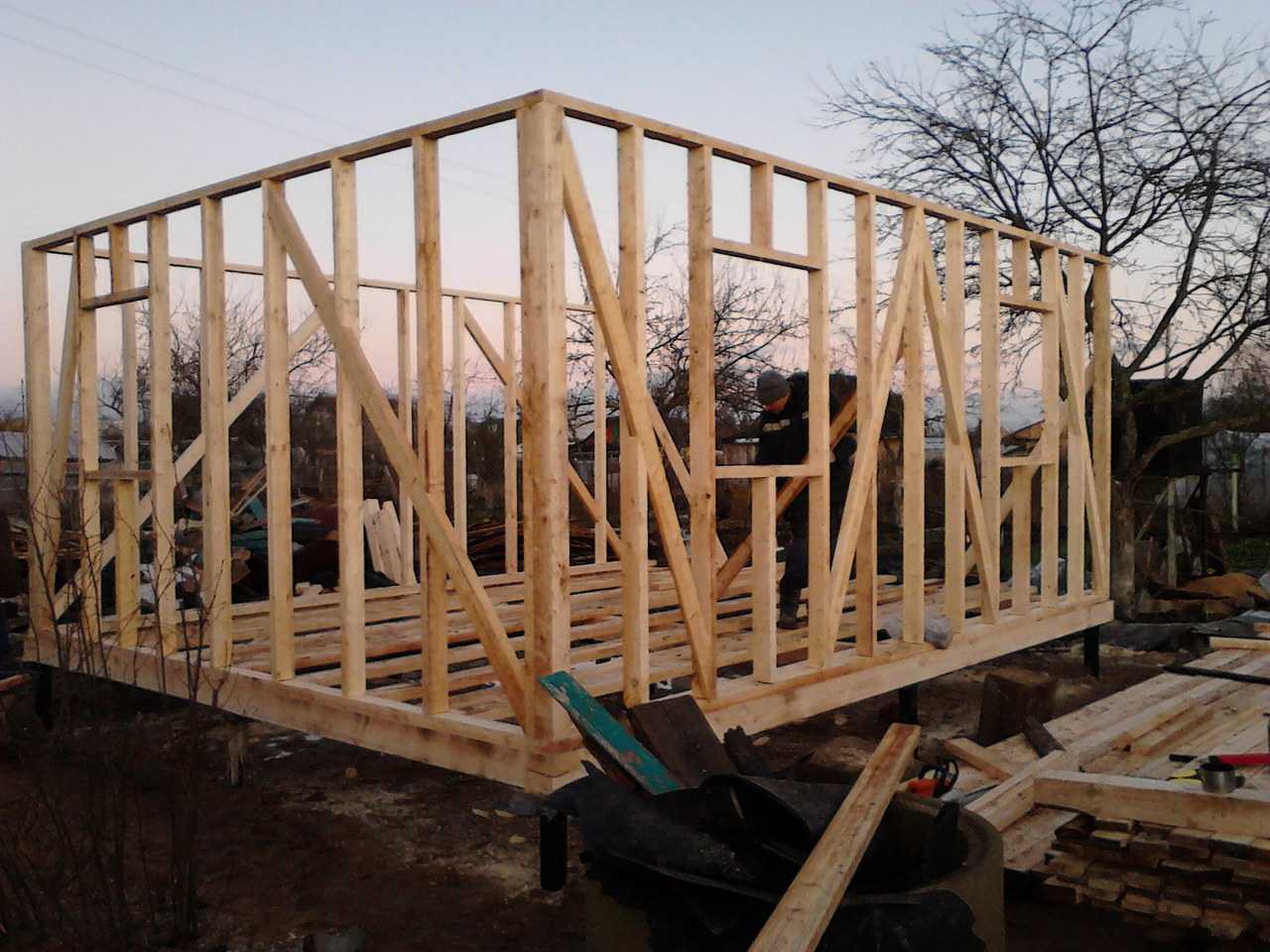

При возведении каркаса необходимо рассчитать расположение будущих окон и дверей. Для этого можно на какой-нибудь ровной площадке соорудить стену с учетом всех проемов, а потом с помощью лебедок установить ее на место. Между стойками стоит расположить распорки снизу и сверху (по 2 с каждой стороны). Это позволит придать всей конструкции жесткости и станет еще одной опорой для утеплителя. Расстояние между стойками должно быть 50 см.

Каркас второго этажа строится аналогично первому. Единственным отличием будут скошенные стойки, которые припасовываются к стропилам

В этом случае важно соблюдать симметричность, используя точные расчеты

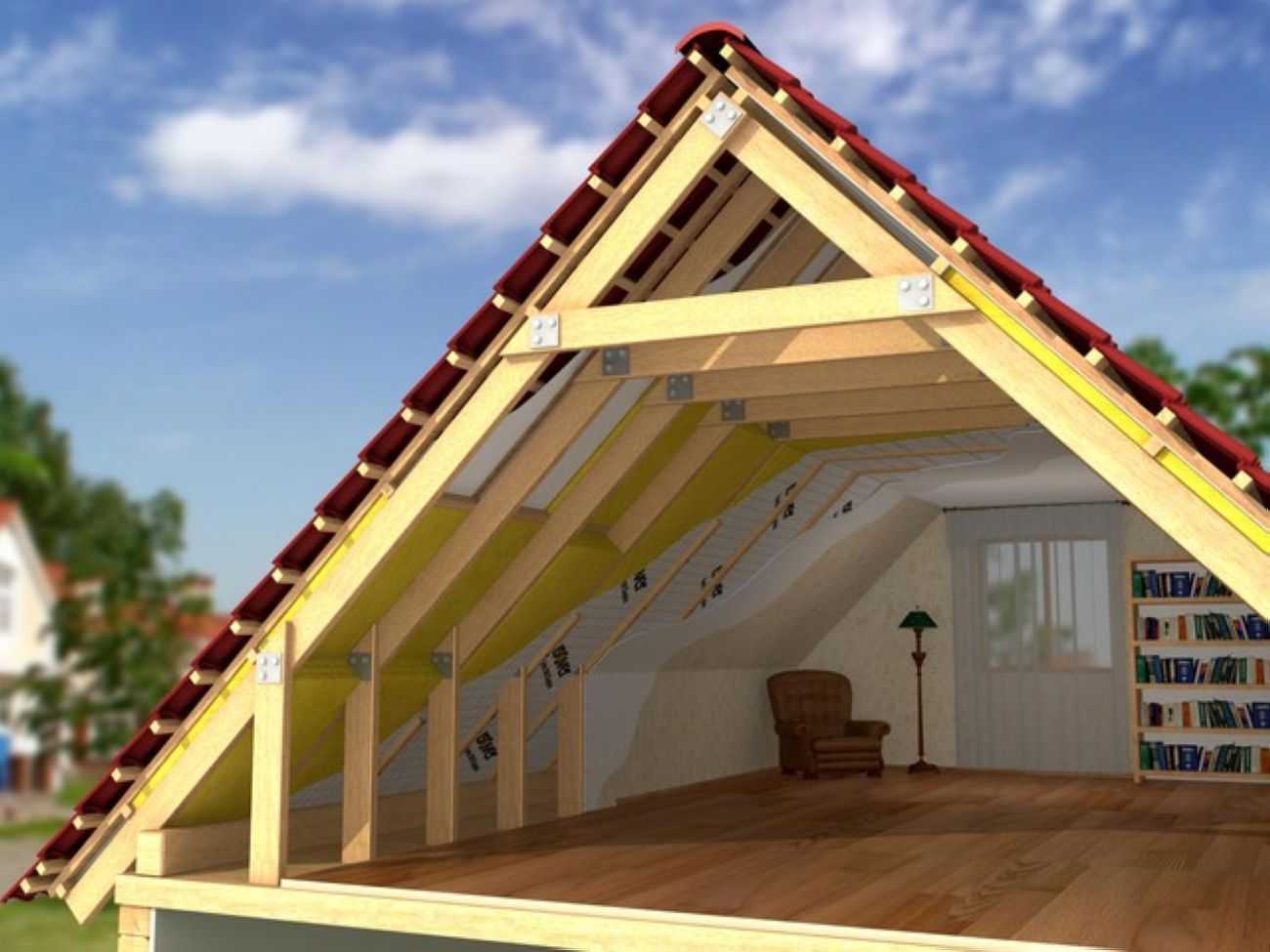

Следующим этапом строительства каркасного дома 6 на 9 является устройство мансарды. При этом крыши дома и самой мансарды лучше сделать на разных уровнях, чтобы упростить работу. При креплении стоек необходимо заранее измерить каждую из них по-отдельности. Вначале эти работы покажутся вам слишком длительными и ненужными, но именно они определяют точность крепления каждого бруса и доски. Особенно актуальным это станет при отделочных работах.

Скат обычно устраивается под углом 30 градусов. При расчете металлочерепицы необходимо учитывать волны соединения и чистовую площадь для каждой стороны отдельно. Также стоит заранее вычислить нужное количество листов, чтобы при укладке не резать их, теряя огромное количество материала. Листы с разными волнами придают крыше красивый внешний вид.

Крыша террасы должна быть выполнена в виде плавного перехода от мансардной крыши. Это будет способствовать большей герметичности всей конструкции и защитит дом от попадания влаги. Для дополнительной защиты жилья от морозов можно заложить между стропилами утеплитель, зашив его снизу OSB. Основная защита прокладывается между каркасными стойками с пароизоляцией и ветрозащитой.

Для утепления можно использовать следующие материалы:

• пенопласт с плотностью от 25 кг/куб м (он хорошо сохраняет тепло, но имеет малую огнестойкость);
• минеральная вата плотностью 30 – 50 кг/куб м (этот материал пожароустойчив);
• стекловолокно плотностью 17 – 20 кг/куб м (практически не горит и хорошо сохраняет тепло);
• эструдированный пенополистирол плотностью 20 – 35 кг/куб м.

Все перечисленные материалы хорошо выполняют свои функции, поэтому нельзя сказать, какой из них будет сохранять тепло лучше или хуже. Толщина утеплителя должна составлять от 10 до 25 см в зависимости от преобладания тех или иных погодных условий в вашем регионе. Также желательно ознакомиться с плюсами и минусами каждого варианта и выбрать наиболее подходящий.

Самые сложные этапы строительства преодолены. Теперь можно приступать к внешней и внутренней отделке, проведению водопровода, электричества и отопления. Помните, что каркасный дом – это не дворец с большими комнатами и залами. Для относительно небольшого помещения нужно разработать такой дизайн интерьера, который не будет создавать ощущение тесного пространства, максимально практично используя каждый свободный метр.

Расчет строительства каркасного дома — в следующем видео.

Этапы строительных работ

Постройка фундамента. Каркасные дома имеют малый вес конструкции, потому могут использоваться простые основания.

Сборка каркаса. Как писалось выше, его обустроить можно из деревянного либо металлического материала. Вариант с использованием металла предпочтительнее из-за своей надежности, но является более дорогим. Помимо этого, для каркаса из металла нужен более прочный фундамент. С внешней стороны на каркас закрепляется доска или вагонка.

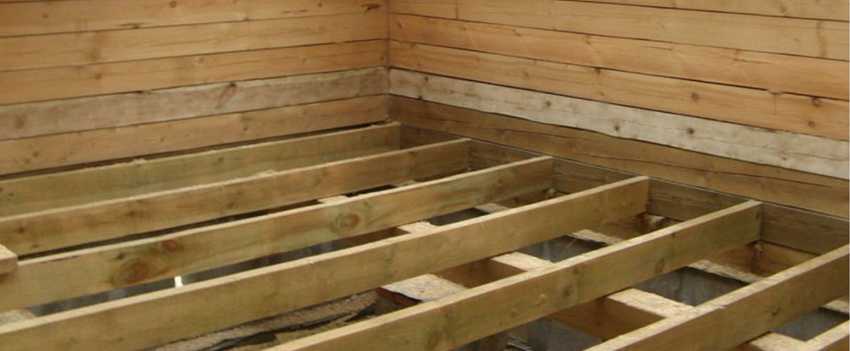

Устройство полов. Для этого делается своеобразный «пирог». Первым слоем выступает рубероид, укладываемый на фундамент. Иногда может понадобится обустройство дополнительного строительного уровня. Между лаг монтируется теплоизоляция. В последнюю очередь производится укладка черновой или чистовой отделки. Ее роль может выполнить доска, линолеум, паркет.

Постройка стен. Разумно будет их устанавливать на черновых полах. При монтаже требуется учитывать, где будут располагаться окна. Они могут занимать до 20% площади стен. При выборе окон лучше отдать предпочтение двойным стеклопакетам. Они повысят тепловую и звуковую изоляцию строения.

Монтаж крыши. Крышу возводят сразу же после постройки стен. Иначе их поверхность может быть повреждена атмосферными осадками. Кровлю выбирают исходя из пожелания заказчика.

Теплоизоляция

Когда вы не планируете пользоваться домом круглогодично, то теплоизоляция не столь важна. Но в ином случае ее обустройство обязательно. Каркасный дом строится из вертикального бруса, между которым располагаются горизонтальные рейки. В полости имеются ячейки, в которые устанавливают утеплитель.

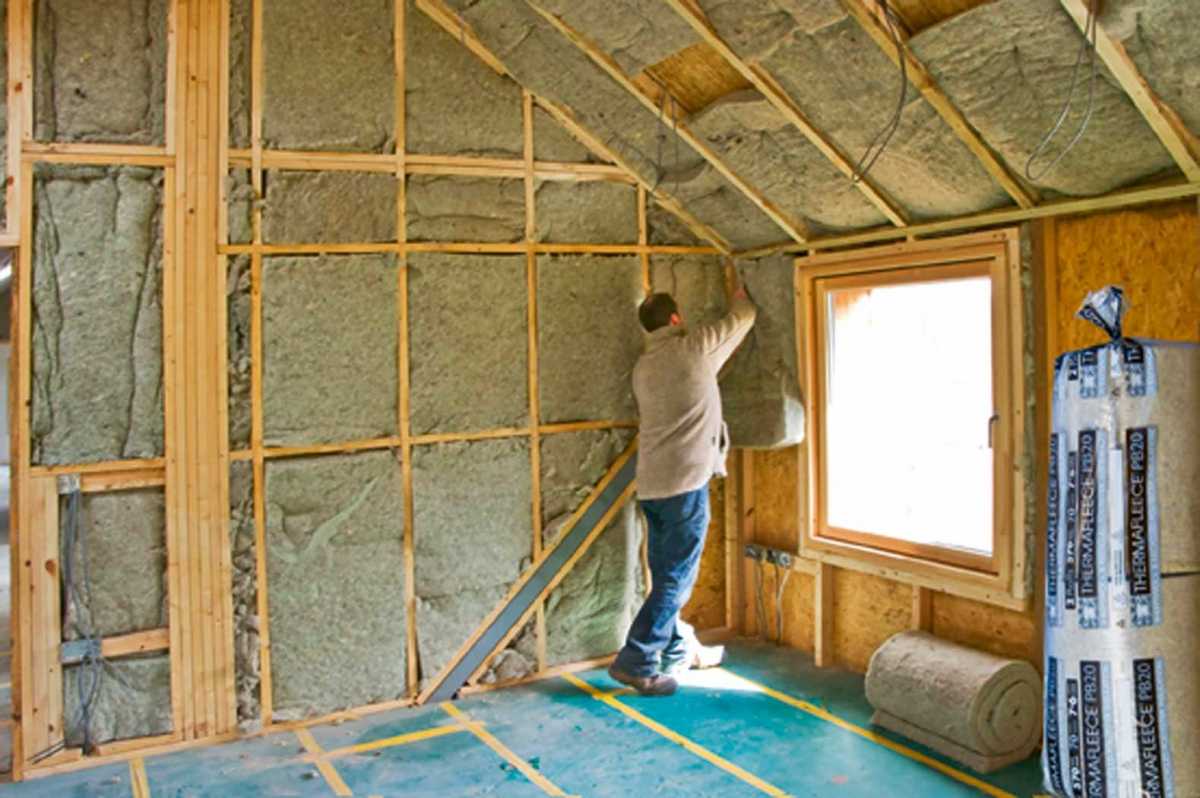

Теплоизоляцию стен можно производить как снаружи, так и внутри. Последнее не самый лучший вариант. Каркасный дом 6 на 4 и так не располагает большими габаритами. Слой теплоизоляции будет скрадывать внутреннее пространство. А вот обустройство изоляции снаружи позволяет не только утеплить дом, но и декорировать его. Для утепления стен и полов может использоваться пенопласт либо сайдинг.

Слой теплоизоляции закрепляют на каркас из обрешетки. Предварительно на нее монтируют слой гидроизоляции, оставляют вентиляционный зазор. После укладывается изоляция от пара. В конце выполняется отделка.

Преимущества проектов каркасных домов в один этаж

Востребованность каркасных домов в один этаж объясняется их универсальностью: постройка на даче, гостевой и летний домик в качестве жилья на курорте в составе жилого комплекса, «зимний» дом по типу «шале».
Дом из подготовленной древесины

Добавьте к этому следующие преимущества строительства:

1. Простой и быстрый процесс возведения деревянного каркаса.
2. Отказ от использования спецтехники.
3. Небольшой вес строения, который позволяет отказаться от монолитного или капитального фундамента.
4. Разнообразные проекты каркасных одноэтажных домов при одинаковой площади и функциональности жилья.
5. Эргономичность и компактность.
6. Простой монтаж и обслуживание инженерных коммуникаций.
7. Экономичность строительного процесса, невысокие трудовые затраты в сравнении с двух- или трехэтажными постройками.
8. Высокая сейсмоустойчивость одноэтажных зданий каркасного типа.
9. Низкая стоимость проекта и строительства из-за общей минимизации работ и стройматериалов.
10. Экологическая чистота всех стройматериалов, используемых для создания каркаса и обшивки.
11. Так как создание каркасов и элементов к ним использует производственные мощности, то любой производитель обеспечивает контроль за выполнением работ и их качеством на каждом этапе: от создания проекта до изготовления элементов комплектующих каркаса, а при заказе строительства дома – контроль за процессом сборки и отделки всех наружных и внутренних поверхностей.
12. Завод-изготовитель обязан предоставить застройщику полный комплект строительной и нормативной документации: чертежи и сопровождающие текстовые материалы, инструкции по сборке, схемы инженерных коммуникаций, а также необходимый пакет документов для согласования застройки и регистрации дома.

Расчет проекта дома каркасного типа

Окончательная стоимость проекта в один этаж зависит от сложности его архитектуры, планировки помещений, объема строительных работ, выбора отделочных материалов. Например, типовой проект можно доработать, включив в него камин, небольшой бассейн или зимний сад на террасе. Но в любом случае строительство «под ключ» будет намного дешевле по сравнению с домом такой же площади и планировки из традиционных материалов – кирпича, натурального камня, бетона, и даже постройками из бруса или оцилиндрованного бревна.

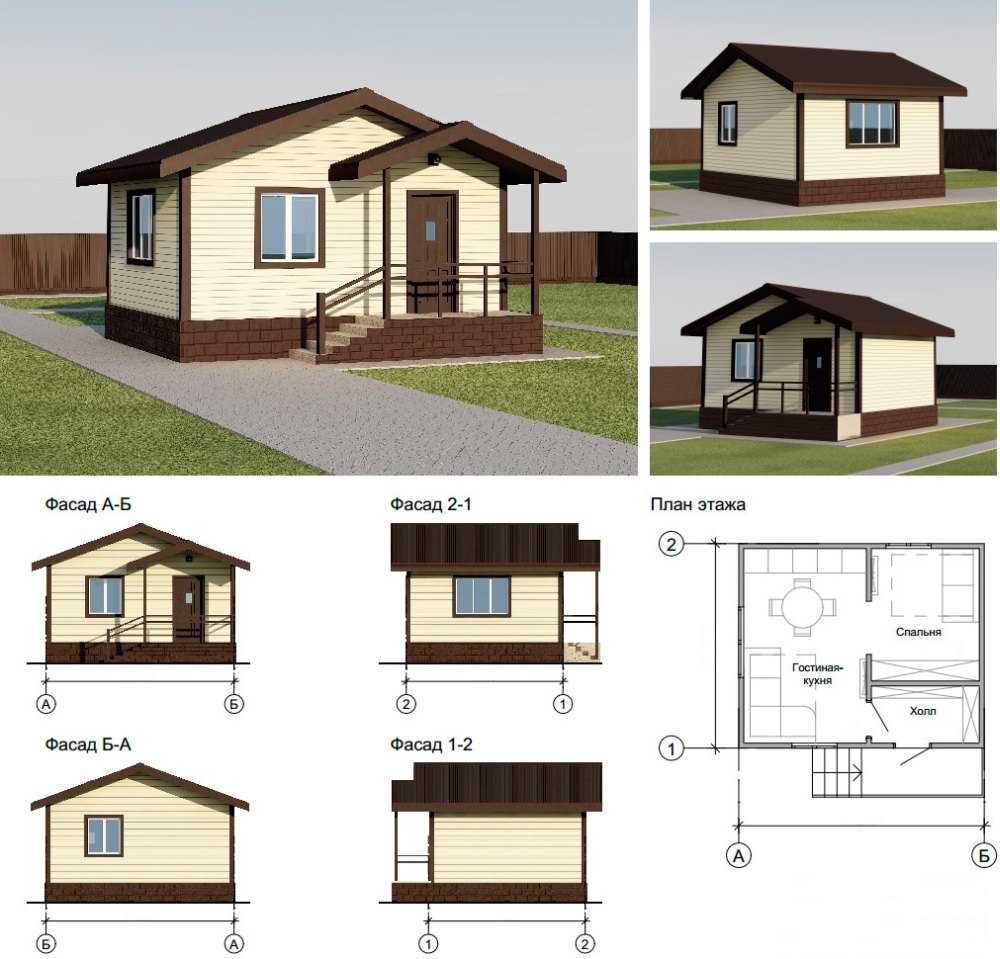

3D-проект

Объясняется этот разрыв в ценах просто – сборный каркас подготавливается на заводе, и его изготовление поставлено на поток. Даже для индивидуальных проектов одноэтажных домов используются элементы и узлы стандартных размеров – комбинирование деталей и расширение их назначения. По желанию заказчика любые бесплатные выбранные типовые проекты каркасного дома можно доработать по индивидуальным запросам или создать новый и оригинальный.

Возведение каркасных домов

Строительство всегда начинается с проектирования дома и планировки приусадебного участка. Электронный проект выполняется в формате 3D и сопровождается бумажными документами, распечатанными на принтере, чтобы исключить ошибки и неточности при сборке каркаса здания. В проекты любых типовых жилых домов всегда можно внести индивидуальные изменения.
Каркасный дом внутри

Весь строительный процесс можно условно разделить на несколько этапов:

1. Так как основной тип фундамента – свайный, то необходимо подготовить основание, а именно установить винтовые сваи.
2. Сборка на месте деревянного каркаса.
3. Сборка стропильной системы, монтаж кровли.
4. Наружная и внутренняя обшивка (с утеплением и гидроизоляцией) стен, чердачного пространства и подвального помещения.
5. Финишная декоративная отделка внутренних и наружных поверхностей.

Заказ проекта каркасного дома под ключ выгоден тем, что качество материалов и строительства обеспечивают профессионалы, и если понадобятся дополнительные услуги (аренда спецтехники или обустройство септика, доставка мебели), то эту заботу возьмет на себя строительная компания.

Почему люди заказывают каркасные дома

Долговечность и надежность каркасных домов не меньше, чем у зданий из кирпича и блоков. Срок эксплуатации построек составляет более 50 лет, поэтому люди в последнее время очень часто заказывают каркасные дома, к тому же они обходятся дешевле, чем, например, из кирпича.

Видео описание

Обзор каркасного дома из двутавровых балок:

Расходы на отопление каркасных домов в несколько раз меньше и это основной плюс. Готовые здания обогреваются автономными котельными, что существенно экономит деньги и материалы, необходимые для подключения к общей централизованной системе отопления.

Одноэтажный каркасный дом с большим крыльцомИсточник karkashouse.info

В отличие от кирпичных и бетонных построек, каркасные дома легкие и не требуют возведения дорогостоящего фундамента. К тому же каркасные дома устойчивы к различным погодным и сейсмическим аномалиям. Конструкции приспособлены к проживанию людей во всех широтах – арктический или тропический климат не влияют на комфорт в доме.

Низкая стоимость и быстрота монтажа считаются решающими факторами при выборе каркасных одноэтажных домов.

Одноэтажный каркасный домИсточник restperm.ru

Фото-примеры одноэтажных каркасных домов

Потребность в экономии полезной площади участка привело к созданию проектов одноэтажных каркасных домов с мансардами. Как полноценный второй этаж она не учитывается, но расширяет полезную площадь здания. То же самое можно сказать и о цокольном этаже.

Каркасный дом с гаражом на цокольном этаже и мансардойИсточник lv.decorexpro.com

Каркасный дом с мансардой и цокольным этажомИсточник strojbum.ru

Большой каркасный дом с двумя гаражами на цокольном этаже и мансардойИсточник sk-projekt.ru

Дом с крытым крыльцом, четырехскатная крыша, хозпомещение оборудовано небольшим окномИсточник hbgstroy.ru

Одноэтажный каркасный дом с четырехскатной крышейИсточник zillow.com

Дом с небольшим крыльцом, отделка брусом (имитация), двухскатная крыша, к входной двери ведут небольшие ступенькиИсточник tymen.sk-evrodom.ru

На фото ниже одноэтажный каркасный дом с большой террасой, одним входом. Хозпомещения оборудованы небольшими окнами. К двери ведут ступеньки. Экономный вариант крыши – односкатной строится быстрее других.

Одноэтажный каркасный дом с односкатной крышейИсточник stroy-podskazka.ru

Среди предложений купить одноэтажный каркасный дом встречаются разные варианты

Если для вас важная составляющая комфорта – вечерние посиделки в кругу семьи на свежем воздухе, то обязательно стоит обратить внимание на проект дома с большой открытой террасой и мангалом

Одноэтажный каркасный дом с террасой и мангаломИсточник kostromadom.ru

На фото ниже дом с балконом и открытой террасой. Компактная конструкция занимает маленькую территорию, но при этом имеет большую полезную площадь.

Каркасный дом с мансардой и балкономИсточник mdv63.ru

На фото ниже аккуратный домик с двускатной крышей. Мансарда занимает весь верхний уровень. Небольшой навес прикрывает открытую террасу у входа в помещение.

Одноэтажный каркасный дом с мансардой и маленькой террасойИсточник tsk-kolibri.com

На фото ниже каркасный дом с мансардой, с односкатной крышей, панорамными окнами. Терраса находится на сваях, на нее ведет отдельный выход из мансарды. Такой вариант фундамента удобен для влажного грунта.

Каркасный дом с панорамными окнамиИсточник 290domov.ru

На фото ниже дом с односкатной крышей. Навес перед входом занимает часть длины стены. Окна холла значительно больше, чем в других комнатах. Под мансарду отведено небольшое помещение с двумя окошками.

Каркасный дом с односкатной крышейИсточник wendellfalls.com

Видео описание

Опыт показывает, что есть моменты в строительстве дома где категорически не стоит экономить, а есть нюансы где можно не то чтобы сэкономить, но рационально израсходовать бюджет (что своего рода и есть разумной экономией).

Заключение

Одноэтажные каркасные дома под ключ недорого можно заказать в строительной компании. Надежные и удобные здания сооружаются быстро и качественно, нет нужды ждать годами окончания стройки. На участке с любым ландшафтом каркасный одноэтажный дом будет возведен в считанные недели. Вам остается только выбрать один из типовых проектов либо заказать индивидуальный, по вашим личным пожеланиям.

Преимущества и недостатки

Главное преимущество «каркасника» – быстрота монтажа. Максимум двух месяцев достаточно, чтобы пустующий участок стал пристанищем для полноценного дома. Конечно, на скорость строительства влияет опытность специалистов, погодные условия и некоторые другие факторы.

Что еще привлекает в каркасных домах.

Невысокая стоимость. Кирпичный дом выглядит надежнее, и это не иллюзия, но и обойдется он в приличную сумму. Увы, не для всех подъемную. Каркасный дом считается компромиссным решением, но это совсем не означает, что он заведомо не дотягивает до какой-то планки.

Недостатки одноэтажных «каркасников».

Не слишком большой эксплуатационный срок. Практически каждый дом через 25 или немногим более лет использования нужно отдать под капремонт. И это нормальная практика. Так и «каркасник», вероятно, через указанный срок потребует замены внешней обшивки и теплоизоляции.

Очевидно, соизмерять, что из преимуществ и недостатков перевесит, каждый будет сам. Решающими доводами обычно становятся скорость возведения и цена строения.

Стоит отметить, что строительство каркасных домов в России (и на постсоветском пространстве в целом) пусть и не является новшеством, но еще не так значительно распространено. Да и конкуренции на отечественном рынке пока маловато, а потому качество материалов и работа строителей – вот что вызывает горячие споры.

Частые ошибки

Во время проектирования неопытные владельцы участков допускают ошибки:

Начинают стройку без проекта – часто это заканчивается лишними затратами. Без чёткого планирования невозможно рассчитать, сколько материала потребуется для изготовления того или иного узла, элемента. При этом не учитываются локальные нагрузки, действующие на важные точки здания. Это может окончиться трагедией – дом деформируется и рухнет.

Неправильный расчёт общих размеров по отношению к толщинам стен и перегородок. Многие забывают, что стены состоят из нескольких слоёв, в результате схема оказывается неверной.

Ненадлежащий расчёт конструкций. Иногда планируют устройство чрезмерно мощного фундамента под небольшой домик, а иногда – наоборот – двух или трехэтажное строение делают из слишком тонких или некачественных элементов (металлопрофилей, досок, брусков). В первом случае впустую тратятся значительные средства, а во втором – возникает риск обрушения дома.

Ответственные узлы строят из сырого дерева – через год из элементов выйдет влага, а затем древесина будет деформироваться. В лучшем случае всю постройку перекосит и потребуются значительные переделки.

Рекомендации

Строительство из древесных материалов без предварительной антисептической обработки недопустимо – даже в самом правильно спроектированном каркасном или обычном деревянном доме неизбежно будет выпадать определенное количество конденсата на разделах (границах) сред, которых в каркасных домах гораздо больше, чем в постройках из традиционных массивных материалов. Увлажненное дерево, содержащее в своей структуре органические элементы (полисахариды), становится отличной питательной средой для различных форм микрофлоры и микрофауны, представители которой легко могут разрушить волокна древесины за небольшой (1-2 года) промежуток времени.

Цены на средства для защиты древесины

Пропитка для дерева

Утепление пирога вертикальных каркасных стен допускается лишь жесткими плитами строительного утеплителя. Засыпные и рулонные материалы из-за усадки и перемещения вниз со временем могут использоваться только на горизонтальных частях или в кровлях с уклоном до соотношения 1:5.

При использовании экономичных версий плит утеплителей малой плотности рекомендуется для предупреждения сползаний закреплять каждый ряд плит распорками между плитами. Такое решение сделает конструкцию более дорогой, увеличит теплопроводность стен, поэтому выгодно использовать качественный утеплитель более высокой плотности. Размер проемов между стоек каркаса не должен превышать поперечный размер плит утеплителя – 600 мм. Еще лучше, если размер проема уменьшен до 590 мм, чтобы исключить щели между стойками и плитами утеплителя. Нельзя заполнять стены обрезками утеплителя – будет много щелей.

Установка стропил и кровельного материала

Поставили стропила, предварительно установив коньковый брус, крышу будем делать из Ондулина, поэтому высчитав минимальный угол уклона кровли для Ондулина, конек получился высотой около 1,5 метров.

Далее начались дожди, поэтому нужно было срочно делать крышу, фотографий сделал немного, в основном фотографировал, когда пережидал дождь под уже прибитым ондулином. Крышу делал один, до этого не разу этим не занимался, просто посмотрел ролики о том как правильно стелить ондулин, и все получилось, ни чего сложного.

С крышей стало повеселее, дождь уже не мешает работе, залили плиту под санузел, вывели на глаз по высоте, что бы в дальнейшем положить экструдированный пенополистирол 50 мм и сверху сделать стяжку с армировкой уже с трубами под теплый пол.

Так как укосины и стойки каркасника по двум этажам у нас уже стоят, можно обтягивать стены ветрозащитной мембраной, утеплять стены будем изнутри, а снаружи сделаем обрешетку под сайдинг.

Односкатные крыши: идеи дизайна

Идей для дизайна таких кровель масса. В зависимости от предпочтений и финансовых возможностей, можно подобрать самый оптимальный вариант. Так, один из самых распространенных – это дом с чердаком. Такая конструкция имеет высокие показатели шумо- и теплоизоляции. Окна, которые в ней устанавливаются, небольших размеров. Дизайн при этом самый простой, поэтому и стоит дешево. Но вот обслуживание кровли немного сложнее. Его необходимо проводить изнутри. При этом чердак невысокий, поэтому использовать его непросто.

Также такая крыша может быть на втором этаже над жилым помещением. Там реально обустроить несколько комнат: спальня, гостиная и другие. При этом необходимо тщательно продумать, какую из них разместить под наклоном крыши. Специалисты рекомендуют спальное место. Это самый оптимальный и удобный вариант. При этом для кровли используют только качественные материалы. Это позволит обеспечить ее герметичность и высокую теплоизоляцию. Что касается цветовой гаммы, то она может быть подобрана в соответствии со всей постройкой и окружающей ее атмосферой. Таким образом, участок будет гармоничен и завершен.

Проекты и планировки

Строение может быть одно и двухэтажным. Большинство отдает предпочтение двухэтажному дому 6 на 4, что позволяет создать уютное и комфортное пространство. Чаще всего второй этаж является мансардным. Его главный плюс – это высокие потолки. Ко второму этажу ведет лестница из одного или двух маршей. К дому можно пристроить террасу, что повысит комфорт использования здания. Для ограждения террасы используется строганный брус, сплошная вагонка, балясины и тому подобное. Терраса может иметь свою крышу или располагаться под мансардой.

Суммарная площадь дома будет составлять как минимум 35 квадратных метров. На первый этаж можно запланировать кухню, санузел и комнату, к примеру гостиную. Можно реализовать вариант и без санузла, тогда можно будет увеличить помощь других помещений. Кроме того на первом этаже будет лестница, а возле нее холл.

Спальня как правило располагается на мансарде. Мансардный этаж можно разделить на две комнаты, таким образом организовав спальни. Возле лестницы образуется пространство, которое будет выполнять роль коридора.

Для строительства дома можно использовать типовые проекты. Однако лучшим вариантом будет составить чертеж для каркасного дома 6х4 под свои нужды и финансовые возможности. Индивидуальный проект, составленный под каркасный дом размером 4 на 6, дает возможность обустройства комфортного жилья согласно вкусам заказчика.

Особенности каркасных домов для проживания круглый год

Качественные проекты одноэтажных каркасных домов для круглогодичного проживания обязательно должны включать:

• материалы от проверенных производителей для максимального сохранения тепла в помещениях;
• организацию утепления с внутренней и наружной стороны здания.

Каркасники для круглогодичного проживания называют еще зимними каркасными домами. По стоимости строительства они превосходят типовые летние проекты (дачи и жилые дома в регионах с жарким климатом), и даже приближаются по смете к кирпичным и каменным постройкам.

Тем не менее, зимние каркасники обладают массой преимуществ:

• в то время, как каменный дом обогревается около суток, каркасник для круглогодичного проживания требует нескольких часов для решения такой задачи;
• стоимость в половину ниже, чем в случае с кирпичным аналогом;
• от 1 до 3 месяцев требует реализация проекта каркасного дома;
• легкий вес конструкции не предполагает сложного фундамента, основа собирается легко;
• несущая способность каркаса не теряется, если организовать эркер или мансарду.

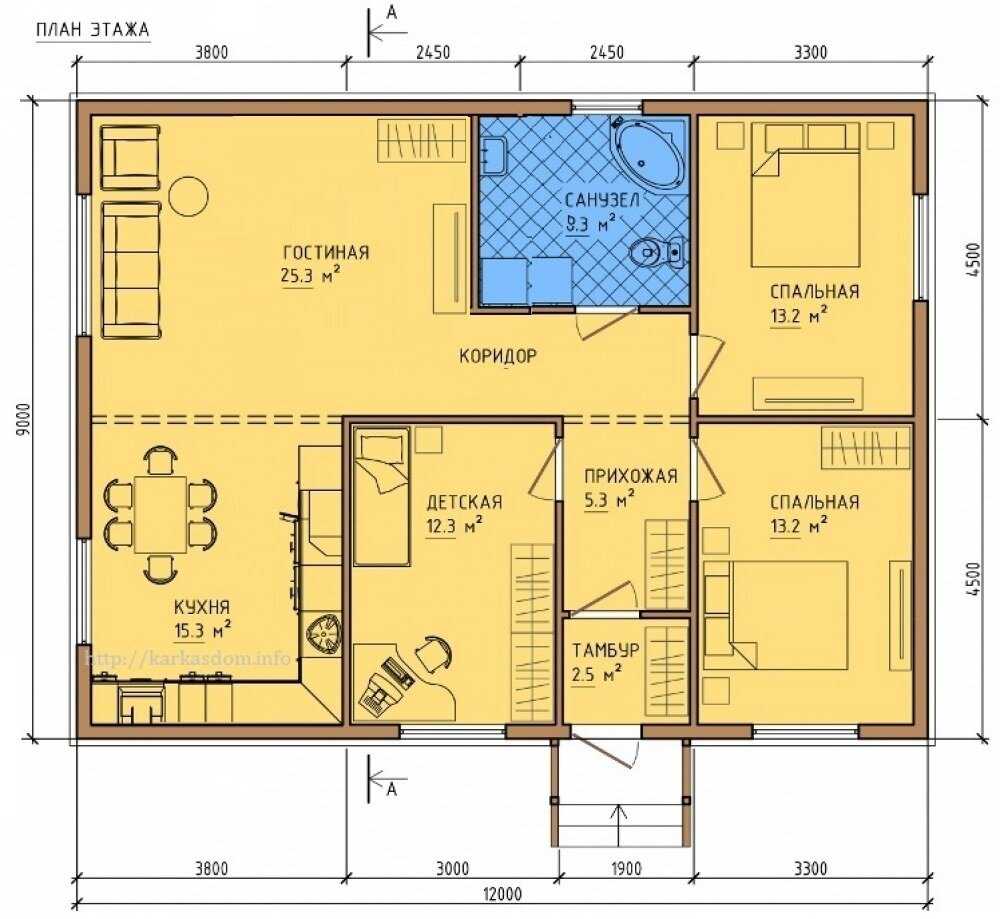

По планировке одноэтажные каркасные дома могут быть самыми разнообразными.

Выбор зависит от финансовых возможностей, площади участков, состава семьи и других факторов.
