Каркасный дом

Недостатки каркасных домов

каркасные дома пожароопасны

• Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
• Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
• Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной.  Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе  ощущается вибрация и хорошо слышны шумы

• Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
• Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

• Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
• Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому  разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.

Монтаж кровли

Каждый вид кровли имеет свои особенности при установке. Легче всего монтировать односкатную и плоскую кровли. Но в наших широтах чаще всего используют двухскатную крышу в каркасном доме. Ниже рассмотрим более подробно особенности ее монтажа.

После того, как определились с видом крыши, возвели каркас стен, стоит заняться непосредственно кровлей. Он состоит из таких этапов:

• монтаж каркаса стропильной системы;
• укладка утеплителя, паро- и гидроизоляционных материалов;
• обрешетка</b>;
• укладка кровельного материала.

Монтаж кровельной системы

Важно прочно закрепить потолочные балки. Для этих целей советуют брать брус с сечением 50 на 200 мм

Сразу следует построить шаблон стропильных ног. Две доски крепят между собой перпендикулярно относительно друг друга. Далее этот элемент прикрепляют к краю мауэрлата. Смещая доски, выставляют необходимый угол. От края стены обязательно отступают 40 см для водяного стока. Выстроив угол, крепят балку. Затем по шаблону крепят две пары стропил. Чтобы обеспечить жесткость конструкции, между стропилами крепят упорный брус. После подготовки шаблонов, их подымают на крышу и крепят к мауэрлату.

Обрешетку делают чаще всего с интервалом в 30-40 см. Утеплять крышу каркасного дома следует всегда. Даже если чердак не планируют использовать в хозяйственных целях, дополнительное утепление поможет сохранить тепло в доме и сэкономить в последующем финансы. Утепляют крышу каркасного дома так же, как и стены. Пирог состоит из стандартных слоев: слой утеплителя, пароизоляции, затем ОСП. Если помещение будет использоваться, сверху крепят листы гипсокартона. Утеплением крыши можно заняться и самостоятельно, но кровельные работы лучше всего предоставить мастерам.

На сегодняшний день существуют уже готовые заготовки стропильной системы и их уже крепят на основание.

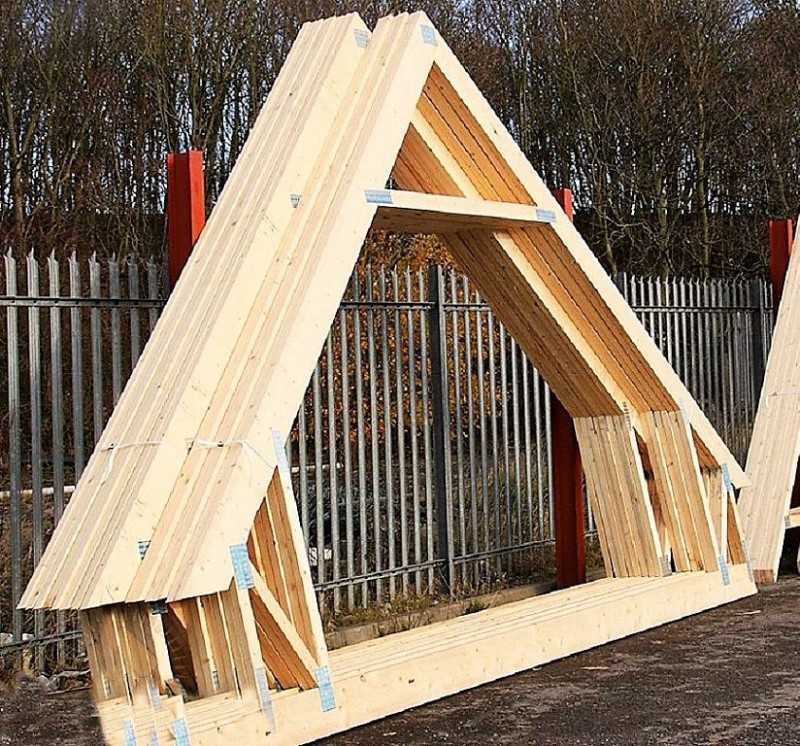

Заготовка стропильной системыИсточник dvamolotka.ru

Двухскатная кровля каркасного дома «набирается» из таких составляющих:

1. Основа самой конструкции – мауэрлат.
2. Ноги стропил – опорные балки, которые крепят к основанию.
3. Ветровой ригель – горизонтальная балка, которой закрепляют верхнюю часть стропил.
4. Продольные балки.
5. Обрешетка – доски, на которые крепят укрывной материал.

Стоит отметить, что для упрощения строительных работ, элементы каркасных домов изготовляют уже на производстве. Остается только собрать все в единую конструкцию, как конструктор.

Готовые элементы каркасных домов легко собрать в единую конструкциюИсточник 290domov.ru

Монтаж крыши

Стропильная система каркасного дома монтируется в несколько этапов:

1. По торцам устанавливаются крайние стойки под коньковый брус.
2. Натягивается шнур, по нему ставятся остальные опоры, временно фиксируются подпорками.
3. Крепится коньковый брус сечением 50х150-50х200 мм.
4. Проводится разметка под стропила.
5. Стропильные ноги раскраиваются по шаблону, в нижней части выбираются пазы для опирания на верхнюю обвязку.
6. Стропила устанавливаются по разметке, закрепляются накладками, болтами, гвоздями.

В кровлях, где предусматривается вентилируемый зазор, по стропилам крепится гидроизоляция и контробрешетка — бруски сечением 25х50-50х50 мм. Обрешетка укладывается в соответствии с углом наклона скатов и рекомендуемым шагом для кровельного материала.

Проводится монтаж утеплителя и пароизоляции. Укладывается кровельный материал в соответствии с технологией.

Внутренняя обшивка каркаса

Облицовку каркаса изнутри проводим после монтажа паробарьера. Самый простой вариант – плита ОСП, на которую потом можно поклеить обои, покрасить, установить гипсокартон. Хочу отметить, не стоит гипсокартон крепить непосредственно на каркас. В результате природных деформаций, гипсокартон может лопнуть и тогда придется переделывать всю работу.

Быстрый и более природный вариант для загородного дома – вагонка или блок-хаус. Но для них желательно на каркасе закрепить контррейку.

При установке диффузной пароизоляции, контррейку придется крепить во всех случаях отделки, чтобы сформировать вентиляционный зазор, который поможет выводить влагу.

Этапы строительных работ: сборка каркаса

Каркасом здания задается его геометрия, жесткость конструкции и ее надежность. Исходя из этого требуется правильно подобрать материал для его постройки и выполнить строительные работы.

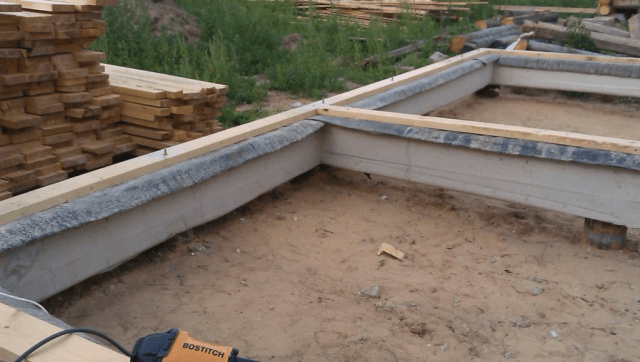

Монтаж нижней обвязки

Обустройство нижней обвязки фундамента производится спустя неделю после его заливки. Она выступает в роли опоры для стен дома, соединяя их с основанием здания. Как правило для этого используется брус размером 150 на 200 миллиметров.

Использовать можно цельный либо клееный древесный материал. Различаются виды бруса своей ценой и прочностью. Цельный брус считается менее прочным, однако более дешевым, чем клееный.

Перед обустройством обвязки требуется проверить уровень фундамента. Если по горизонтали имеются отклонения более чем на 10 миллиметров, требуется выравнивание при помощи раствора. Если величина составляет менее 10 мм, то можно обойтись подкладкой дощечек.

Если с уровнем все в порядке, то можно заняться работами по гидроизоляции основания. Для выполнения работ вам понадобится битум либо рубероид.

Закрепление на фундаменте

Брус обвязки фиксируется на основание дома при помощи анкеров. Для этого требуется сделать отверстия в древесном материале на расстоянии в метр — метр двадцать сантиметров друг от друга. Диаметр анкерных болтов, которые можно использовать для работ, должен составлять 12-16 миллиметров, глубина крепления – как минимум 10 см.

Брус можно закрепить между отдельными элементами при помощи нескольких способов

Обращайте внимание на углы. Для них характерно крепление:

• Ласточкиным хвостом;
• Коренным шипом;
• В полдерева и в лапу.

Первые два способа являются весьма надежными, однако сложными. Поэтому чаще всего используется крепление в полдерева и в лапу.

Крепление в полдерева представляет собой выпиливание части бруса. Его высота составляет половину толщины, а глубина – полную толщину. Способ «в лапу» аналогичен, однако выпил делается под углом. В итоге выступающая часть бруса обладает трапециевидной формой.

Кроме того, элементы из бруса должны быть закреплены уголками для усиления, а также гвоздями 12-15 см. Кроме того, можно воспользоваться нагель-деревянными штырями для закрепления брусьев между собой. По размерам они должны быть меньше заготовленного для них отверстия, что связано с усадкой будущего дома.

Монтаж вертикальных стоек

Вертикальные стойки стен каркасного дома монтируют от углов. Для закрепления используются уголки, фиксируемые на нижнюю обвязку.

По прямой линии устанавливаются стойки при помощи полной либо неполной вырубки. Также можно использовать уголки из стали. Вырубка подразумевает за собой выпиливание в брусе обвязки пазов. Ширина должна соответствовать аналогичному показателю у вертикальной стойки, высота же составляет 30-50 процентов толщины бруса обвязки. Если выполнять полную вырубку, то требуется утопить торец стойки на требуемую высоту, а если планируется неполная вырубка – то лишь частично. После выпила торец приобретет Г-образную форму.

Верхняя обвязка

Верхняя обвязка обустраивается по аналогии с нижней. Стойки крепятся к горизонтально расположенному брусу методом вырубки либо при помощи уголков из металла. При том способ должен применяться аналогичный тому, что использовался на нижней обвязке. Верхние пазы стоек вырубаются перпендикулярно нижним. Делается это для того, чтобы не допустить перекашивания каркаса.

Вертикальные стойки должны не только вставляться в предназначенный для них паз, но и быть закрепленными при помощи гвоздей. Глубина заглубления – не менее 10 см.

Использование укосин

Укосины представляют собой доску, имеющую сечение 25*100 миллиметров. Они закрепляются на брусе нижней и верхней обвязки, а также на стойках. Это нужно для придания конструкции дополнительной жесткости.

Укосины монтируются под углом в 45-60 градусов путем вырезания пазов под них в каркасе. Также производится дополнительное крепление на гвозди. Если длина стен составляет величину до шести метров, то можно использовать всего две укосины, направление которых должно быть от центра обвязки снизу к верхним углам сверху. Если стены длиннее, то кол-во укосин увеличивается.

↑ Устройство пола

Полы в каркаснике ничем не отличаются от напольной поверхности других типов домов. По желанию застройщика бывают и деревянными, и бетонными. Выбор пола зависит от возведенного основания и возможностей.

Под горизонтальной конструкцией, которая обеспечивает нагрузку на фундамент от помещения, понимается лежень (либо нижняя обвязка). Он делается из качественно высушенных обрезных досок. Их размер составляет 50×150 мм. Для этих же целей еще используется брус, имеющий сечение 100×150 мм.

Пошаговые действия во время укладки нижней обвязки:

1. Брусья либо доски, которые смазывают биозащитным составом и огнезащитными компонентами, выкладывают по периметру фундамента.
2. Нижняя обвязка укладывается выше болтов, а над всеми крепежами несильно бьют молотком. После этого точки расположения болтов помечаются.
3. В месте образования вмятины большой дрелью высверливают зазор, диаметр которого должен превышать сечение на 3 мм.
4. Утеплитель (лента, изготовленная из стекловолокна) выкладывается сверху на фундамент. Выше него устанавливается нижняя обвязка.
5. При помощи ударного гайковерта либо ручным методом с использованием гаечного ключа, закручивают гайки на болты с шайбами.
6. За горизонтальным положением лежня следят с применением нивелира либо строительного уровня. В случае необходимости смены положения доски гайка немного ослабляется, подкладываются клинья из дерева. Только потом укладываются до требуемого уровня. В отверстие заливают жидкий бетон.
7. По углам доски соединяют «вполдерева» либо с коренным шипом.

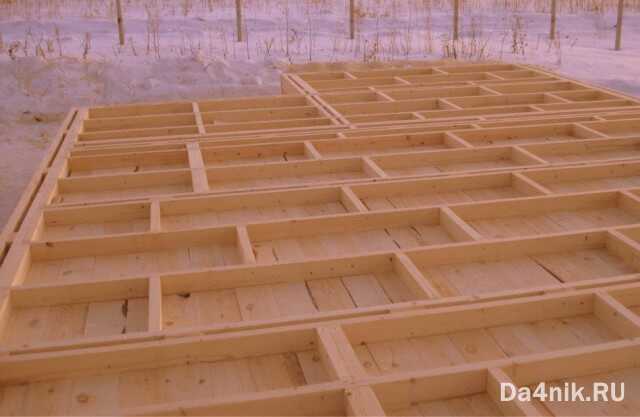

После укладки нижней обвязки следует выстелить полы. Они выступят основанием для монтажа блоков стен. При последовательной установке стоек по готовому полу передвигаться легче, чем всё время залазить на стремянку.

Полы в каркасном доме укладываются несколькими методами:

• с применением готового плиточного фундамента;
• лаговым;
• грунтовым.

Лаговые полы выстилают в помещении на ленточном или свайном фундаменте. Это приводит к проветриваемому подполу, который появляется посередине нижней части конструкции и земли. Лаги выкладываются такими способами:

• укрепляют с наружной части фасадной доской, опирая на нижнюю обвязку;
• вставляют в пазы, которые вырезаны в нижней обвязке;
• устанавливают впритык к лежню, используя кронштейны из металла.

Во время работы с лагами применяют брус, имеющий сечение 110×60 – 220×180 мм. На это влияет расстояние между опорами. Если пролёт очень широкий, элемент, соответственно, тоже должен быть мощным.

Шаг при монтаже составляет от 50 до 60 см. Там, где установлено тяжёлое оборудование или мебель, балки монтируются чаще. Приблизительно через 30-40 см.

Последовательность действий во время выкладки лаговых полов на кронштейнах из металла:

1. Выкраивают и вырезают балки требуемой длины.
2. Далее их ставят сверху на оцинкованные кронштейны, фиксируют с помощью саморезов или гвоздей.
3. Черепные бруски, имеющие сечение 50×50 мм, прибиваются к нижней стороне лаг.
4. Листы ОСП либо устойчивая к влаге фанера выстилаются на брусках. Это и считается основанием под утеплитель.

Если пролёт более 2,5 м, посередине лаг ставят распорки (отрезки досок либо бруса, делающие систему жёсткой на изгиб). Они фиксируются гвоздями. Для этого их прибивают в торец наискосок через лагу.

Каждая конструкция из дерева перед процедурой монтажа хорошо обрабатывается огнезащитными компонентами и противогнилостными средствами. Это значительно увеличивает период службы материала, защищая от насекомых.

Подготовительные работы и разметка

Проектирование в качестве подготовительных работ может быть осуществлено самостоятельно. Если есть инженерные и архитектурные навыки, то это вполне возможно. Но есть вариант приобрести готовый проект.

Более конкретно подготовительные работы подразумевают:

• Зачистку территории. Место под будущее строительство должно быть стерильным и полностью очищенным от мусора, посадок или черновых строений.
• Логистику. Необходимо организовать возможность подвоза стройматериалов и инструмента и вывоз мусора.
• Выравнивание. Для проведения разметки участка его необходимо выровнять. К тому же строительство на «волнистом» участке недопустимо.
• Место складирования. Лучше всего наложить деревянные поддоны и сделать крытый навес.

Постройка каркасного дома поэтапно

Для начала нужно наметить общий план, а после выполнить его расширенные рекомендации:

• Создание проекта. Схематическое изображение будущего дома с обозначением полной архитектуры и параметров, таких как высота пола и потолков, толщина стен, прокладка коммуникаций, размеры окон и проемов и пр. Чем подробнее схема – тем легче строительство.
• Разметка и земляные работы. Сначала место под строительство расчищается и размеряется. Земляные работы включают в себя выемку грунта под котлован. Котлован нужен при ленточном типе фундамента и при строительстве дома с подвалом.
• Монтаж. После проведения предварительных работ собирается каркас дома. В каркасе уже устраиваются оконные и дверные проемы, обвязка под крышу, пол, возводятся стены и перегородки.
• Отделочные работы. Для эстетики отделка производится как снаружи, так и внутри помещений дома.

Отдельным этапом можно выделить прокладку коммуникаций, если планируется «запитать» дом к водоснабжению и электричеству.

Плюсы и минусы технологии

В каркасном строительстве есть немало положительных моментов:

Короткий строительный цикл. На возведение каркасного жилья бригада из 3 строителей потратит 1-1,5 месяца (с учетом сложности проекта, фундамента и отделочных работ 2-2,5 месяца). Работы могут вестись круглогодично.

Классический финский домИсточник www.housess.ru

• Экономия при строительстве. Небольшой вес конструкции (сравнимый с газобетоном) позволяет обойтись легким (мелкозаглубленным) фундаментом. В целом каркасный дом обойдется в 2-2,5 раза дешевле, чем аналогичная постройка из профилированного бруса или кирпича.
• Экономия при эксплуатации. В отличие от деревянного, этому дому не нужен периодический уход за стенами. Затраты на отопление существенно ниже, чем в каменных домах.
• Низкая теплопроводность стен. Ниже только у бревенчатой стены.
• Быстрый прогрев помещений. И такое же быстрое охлаждение. Чтобы не отапливать наружный воздух, следует позаботиться о грамотном утеплении.
• Отсутствие усадки. К интерьерной отделке можно приступать сразу после возведения дома.
• Практичность. Инженерные коммуникации (проводку, трубы отопления и водопровода, вентиляцию) удобно прокладывать в стенах. Легкий доступ к внутреннему пространству облегчает ремонт и продлевает эксплуатацию дома.

Олин из плюсов каркасного домостроения — доступность стройматериаловИсточник www.usualhouse.com

Минусы:

• Необходимость профессионального проектирования. Проект, составленный на глазок, обернется огрехами конструкции; о надежности и комфорте дома придется забыть.
• Невозможность перепланировки.
• Необходимость вентиляции. Стены, удерживающие тепло по принципу термоса, не способны регулировать влажность в помещении так, как дерево. Это позволяет экономить на отоплении, но одновременно заставляет чувствовать себя некомфортно. Решение проблемы давно найдено и успешно используется — принудительная вентиляция.
• Горючесть. Деревянные элементы обрабатываются антипиреном, как в любых деревянных постройках.
• Опасность для здоровья. Проблемы возникают в том случае, если при изготовлении элементов конструкции использовались несертифицированные, низкокачественные материалы.

Схема принудительной вентиляции каркасного домаИсточник system-comfort.ru

Конструкция каркасного дома

Постройка каркасного дома во многом напоминает сборку конструктора. Каковы его основные элементы и как правильно их собрать?

Основные узлы

В зависимости от того, насколько качественно спроектированы и установлены элементы каркасного дома зависит его прочность, надежность и срок службы. Если строительство выполняется со строгим соблюдением норм СНиП, то строение должно выдерживать любые нагрузки от ветра и снега, эксплуатироваться на протяжении многих лет при должном уходе и обслуживании. Элементы каркасного дома могут быть конструктивными и вспомогательными.

Конструктивные это:

• Крепление обвязки;
• Точки врезки укосин;
• Места усиления под двери и окна;
• Перекрытия;
• Каркас крыши.

Сборка каркасных домов выполняется с помощью гвоздей, обвязка крепится на анкера к фундаменту здания. Лаги, углы стен, дверей и окон должны быть надежно соединены, поскольку устранение всевозможных огрехов после завершения стройки малоосуществимо.

Углы

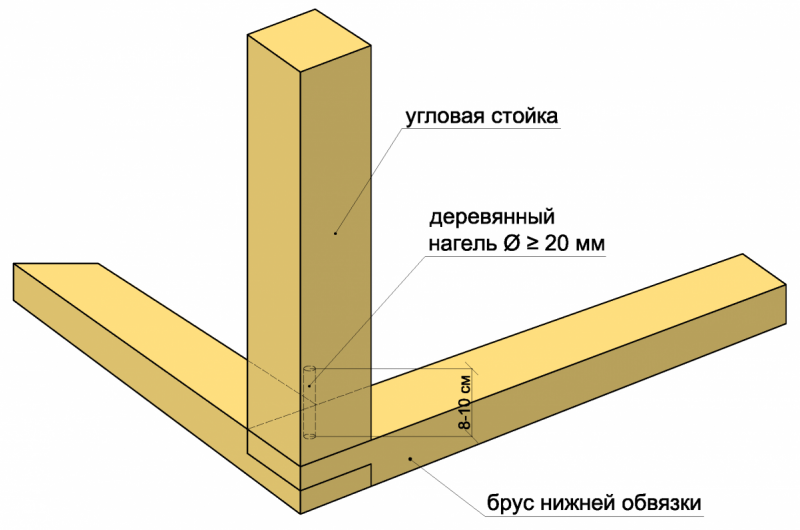

Соединить должным образом обвязку и стойки по углам весьма важно, ведь это придает конструкции каркасного дома прочность и не дает возможности возникнуть мосткам холода. Брус для нижней обвязки соединяется «в полдерева»

Стойки закрепляются при помощи укосин. При монтаже вертикальных элементов обязательно соблюдение уровня.

Фундамент

Каркасные дома не требовательны к фундаментам, что позволяет существенно сэкономить при строительстве. Популярными вариантам обустройства основания здания являются мелкозаглубленный ленточный либо столбчатый фундаменты. Выбор основывается не только на проекте здания, а исходя из типа грунта на участке, глубине пролегания грунтовых вод, уровня промерзания почвы, рельефа.

Пучинистые грунты при замерзании начинают расширяться и вспучиваться, а слабые – сдвигаться при определенных обстоятельствах. До строительства требуется произвести исследование грунта дабы определить оптимальный тип фундамента для постройки дома. Сыпучий грунт можно укрепить либо частично удалить.

В начале постройки фундамента требуется подготовить под него площадку: при необходимости выровнять, очистить, а следом вырыть траншеи и обустроить подушку из щебня если таковую требует тип имеющегося на участке грунта.

Пучинистую почву чаще всего можно встретить в средней полосе Российской Федерации. Ее опасность заключается в том, что когда влага, имеющаяся в почве, замерзает, грунт увеличивает свой объем и сдвигает опоры фундамента. Для того, чтобы решить проблему, размещать фундамент требуется ниже уровня промерзания земли, либо же наоборот ближе к поверхности – в случае если используется основание мелкозаглубленного типа.

Кроме того, еще одной проблемой является сезонность выполнения работ. Заливать бетонную смесь рекомендуется в теплую пору года, однако иногда строительные работы могут выполняться и зимой – для этого в бетон добавляют особые добавки.

Однако более простым решением будет обустройство фундамента на сваях. Технология его возведения предусматривает вкручивание в почву свай с последующей заливкой их внутренней части бетоном. Кроме того, такой способ позволяет фундаменту «продуваться», что уберегает древесину от гниения.

Еще возможна постройка монолитной плиты основания, однако этот способ дорогостоящий, потому редко использующийся в каркасном строительстве.

Металлический и деревянный каркас

Технология сборки классического каркасного дома предусматривает использование древесных материалов, а именно бруса 10 на 10 см и обрезной доски. Если запланирована мансарда, то стоит увеличить толщину используемого бруса.

Однако каркас можно построить и из устойчивого к коррозии термопрофиля из металла, что повлечет за собой увеличение сроков службы дома. Отверстия в каркасе уменьшают его вес, а материал изготовления позволяет не бояться процессов гниения и воздействия огня. Однако при несоблюдении технологии строительства возможна так называемая «герметизация», что повлечет за собой потери тепла.

Крыша и кровельное покрытие

Крыша должна быть сконструирована с учетом нагрузок от снега и ветра. Кровельный материал выбирается исходя из предпочтений заказчика и его бюджета, угла наклона кровли, пределов допустимых нагрузок. Крыши бывают:

• Двухскатными;
• Вальмовыми;
• Мансардными.

В качестве материала отделки кровли используют шифер, листы стали, металлическую черепицу, ондулин (шифер из битума).

Такова технология строительства типичного каркасного дома. Как выполняется поэтапно возведение строения можно посмотреть в следующем видео:
