Пошаговая инструкция строительства столбчатого фундамента своими руками

Расчет столбчатого фундамента

Расчеты важны для обеспечения прочности дома. Проектирование столбчатого фундамента требует специальных знаний. Если нет проекта здания и чертежа с расчетами, то имеет смысл обратиться к консультанту-строителю. Он выполнит расчет с учетом требований нормативной документации и проб грунтов. Зато устроить столбчатый фундамент можно своими руками.

Длина опорных столбов

Опоры закладывают выше глубины промерзания. Даже при глубине заложения в 500 мм дом будет прочно стоять на основании. Более глубокие столбики выполняют в том случае, если ниже расположены плотные слои почвы с хорошей несущей способностью. Длина столбиков больше величины заглубления. Чтобы защитить стены и ростверк от влаги, брызг, грязи, столбики удлиняют в высоту на 300-500 мм

Это особенно важно для деревянных строений

Сечение столбчатых опор

Чтобы обеспечить дому надежное основание, сечение опор необходимо просчитывать. Сначала определяют вес будущей постройки (всех строительных конструкций), мебели, снеговую и ветровую нагрузку. Берут пробы грунта с разной глубины.

Затем определяют минимальное суммарное сечение всех столбиков. Распределяют предполагаемые опоры по плану дома (см. п. «Количество столбов»).  Делят суммарное сечение на количество, получают минимальное сечение одного столбика. Соотносят получившееся значение с предполагаемыми размерами сечения столбиков. Они зависят от конструкции: размеров фундаментных блоков, кирпича, труб для заливки и т.д. Расчетное значение может быть меньше или равно предполагаемого сечения. Если проектируемые столбики имеют меньшее сечение, чем расчетное, необходимо изменять конструкцию столбиков и увеличивать сечение.

Формы сечения: квадрат, круг, прямоугольник. Сборный фундамент из кирпича или блоков устраивают в квадратных и прямоугольных шурфах. Литые часто делают в круглых шурфах. От площади опор напрямую зависит их количество. Минимальный размер столбов (ширина или диаметр):

• кирпичных – 0,38 м;
• железобетонных – 0,3 м;
• бетонных – 0,4 м;
• из бутового камня и бутобетона – 0,6 м.

Сечение столбов может быть неодинаковым по высоте. Часто внизу делают расширение – для улучшения опоры на грунт.  Иногда укладывают под низ бревна камень или поперечное бревно, Наливают бетон и устанавливают в него бревно-опору. Для монолитных столбиков заливают внизу плиту, для кирпича – укладывают два ряда с большей площадью, чем основная часть опоры. Под бетонные блоки укладывают блоки большего размера.

Количество столбов

Факторы, влияющие на размещение опор под зданием:

• среднее расстояние между столбами составляет 1,5-2 м;
• опоры должны обязательно располагаться в углах, местах примыкания внутренних стен к наружным, под дверными проемами, в местах опирания лестничного марша и несущих балок;
• дополнительные столбики нужны под печами-каминами и кирпичными трубами, в местах установки тяжелого оборудования.

Примерная схема расположения столбов

Минимальное количество опор определяется расчетами. Если сооружение тяжелое, и при распределении полученного при расчете количества столбиков их приходится размещать слишком часто (через 1 м), то стоит подумать об устройстве основания другого типа – ленты или плиты. При частом размещении опор столбчатый фундамент теряет свое главное преимущество – бюджетность.

Частые ошибки и способы их избежать

• Укладка песчаной подушки без утрамбовки. Это приводит к неравномерному проседанию столбов и деформации ленточной части. Нужно обязательно утрамбовывать почву под подушкой и саму подушку.

• Допускаются неровности дна траншеи. В результате толщина бетонной заливки получается неравномерной, и высыхает она неравномерно. Чтобы этого избежать следует при прокладывании траншеи использовать строительные лазерные уровни.
• Выкапывают траншеи и оставляют их на несколько дней. В результате земля со стенок осыпается и создает перепады на дне. Нужно выкапывать и наполнять ямы в один день.

Разметка под фундамент дома

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла.   www.gvozdem.ru

Особенности при гидроизоляции различных видов фундаментов

Гидроизоляция при котловане со стенками 90°.

Если фундамент возведен впритык к стенам котлована, то котлован делается с стенками под углом 90°, впритык к его стенкам возводятся прижимные стены, к ним прибивается гидроизоляционный материал. Эта конструкция называется «потерянной опалубкой», и в нее кладется связанная арматура и заливается фундамент. Опалубка остается в грунте.

Защита стен при капиллярном поднятия влаги

Такая изоляция укладывается на цоколь. Поверхность цоколя выравнивается, просушивается и обрабатывается битумной мастикой. Затем прокладываются два слоя рубероида. Это так называемая сплошная прокладка должна проходить через всю толщу стены.

Гидроизоляция столбчатого и свайного фундаментов

Изоляцию свайных фундаментов делают по ростверку. столбы или сваи гидроизолировать практически невозможно, поэтому они должны быть сделаны из влагостойкого бетона

Фундамент из деревянных свай обязательно нужно проработать антикорозионным раствором.

Не желательно при этом проводить мероприятия по понижению уровня почвенных вод, например дренажи, потому что сваи из дерева не гниют, только если находятся в воде. В противном случае велик риск уменьшения их срока службы.

Гидроизоляция цоколя

Гидроизоляция цоколя защищает стены от осадков. Для этого цоколь облицовывают водоотталкивающим материалом, таким как водоотталкивающая плитка.

Гидроизоляция подвала

Для дома с подвалом обязательно наличие водонепроницаемой отмостки, которая уменьшит приток поверхностных вод к стенам подвала.

Для гидроизоляции пола подвала отлично подходит гидроизоляция в два слоя рулонного битумного материала. Стены подвала обрабатываются по тому же принципу что и ленточный фундамент. Для изоляции подвала подходит также вышеописанная гидроизоляция из бетонитовых матов.

Изготовление ростверка: этапы

Для усиления жесткости, устойчивости фундамент стягивают монолитным или арматурным поясом. Схема работы по установке ростверка зависит от его типа и разновидности. Рассмотрим этапы монтажа монолитного ростверка:

1. соединение сборных перемычек (связывание монтажных петель проволокой, сварка арматуры);
2. изготовление П-образной опалубки по периметру сооружения поверх оголовков (в качестве опоры используют деревянные подпорки или песчаные гребни);
3. армирование четырьмя арматурами диаметром 10-14 мм;
4. бетонирование (по стандартной технологии раствором М200), распалубка.

Монолитный ростверк обычно монтируют в форме квадрата. Одна его сторона должна быть больше ширины оголовков и равна ширине стен.

Разновидности ростверка

Обвязочные балки, рандбалки могут быть сборными конструкциями, сборно-монолитными или сплошным монолитом из железобетона. По расположению выделяют два типа пояса: высокий и низкий ростверк. Высокий пояс монтируют на высоте от 1 метра, оставляя пространство для хода пучинистых почв. Низкий ростверк устанавливают на малоподвижных песчаных грунтах, заглубляют и выравнивают подушкой из песка.

Опалубка и армирование

После связывания петель, сварки арматуры начинается монтаж опалубки. Деревянный квадратный короб устанавливают поверх перемычек по периметру будущего дома с запасом 30-40 см. Технологию монтажа выбирают с учетом типа ростверка. Опорой коробу служат деревянные подпорки или песчаные гребни. Под нижние прутки подкладывают бруски или плитки из бетона для защиты металла от коррозии.

Армирование монолитного ростверка выполняют 4-мя горизонтальными и вертикальными прутьями того же сечения.

Заполнение бетоном, распалубка

Бетонирование опалубки ростверка осуществляют по стандартной технологии смесью М200. После выравнивания цемент закрывают гидроизоляцией. После затвердевания раствора выполняют распалубку. Когда ростверк готов, приступают к установке перекрытий.

Столбчатый фундамент своими руками: пошаговая инструкция

Чтобы сделать качественный столбчатый фундамент своими руками, нужно знать пошаговую инструкцию. Только при условии соблюдения всех технологических моментов вы сможете построить действительно надежное и долговечное основание для определенного строения.

Столбчатый незаглубленный фундамент

Подобный тип основания сооружается на непучинистых и слабопучинистых почвах. Фундамент можно сооружать из различных материалов (бетон, бутобетон, кирпич), но обычно применяются бетонные блоки размерами 400×200×200 мм. Оптимальный шаг между отдельными опорами составляет 1,5-2,5 м.

Рисунок 9. Конструктивная схема незаглубленного столбчатого фундамента из бетонных блоков

Пошаговая инструкция по устройству:

1. Подготовительные работы – очистка площадки и разметка расположения столбов.
2. Снятие верхнего слоя почвы и устройство песчаной подушки толщиной не менее 150 мм с последующим тщательным уплотнением.
3. Кладка столбов – каждая опора выкладывается минимум в 2 ряда из 4 блоков с обеспечением их перевязки между собой. Для этого применяется стандартный цементно-песчаный раствор. Открытую часть столбов дополнительно рекомендуется оштукатурить.
4. Гидроизоляционные работы – горизонтальная поверхность опорных столбов (где они будут соприкасаться с обвязкой) обязательно гидроизолируется с использованием рулонных или обмазочных материалов.

Техника устройства рассмотрена в следующем видео:

Мелкозаглубленный столбчатый фундамент

Основания этого типа чаще сооружаются с использованием труб (асбестоцементных, пластиковых канализационных, металлических) в качестве несъемной опалубки. Основную нагрузку будет воспринимать железобетонный столб, поэтому материал несъемной опалубки особой роли не играет.

А вот диаметр труб нужно подбирать уже с учетом предполагаемых нагрузок:

• для небольших строений типа беседок, террас будет достаточно сечения 100 мм;
• для более тяжелых построек (дома из бревна и бруса) нужны трубы диаметром 250-300 мм.

Рисунок 10. Применение пластиковых канализационных труб в качестве несъемной опалубки для столбчатого основания

Общая последовательность действий при сооружении:

1. Подготовка площадки – очистка, снятие верхнего слоя почвы, выравнивание и разметка.
2. Бурение отверстий – удобно использовать ручной бур для этих целей. Глубину нужно обеспечить примерно на 200 мм больше расчетной для обустройства песчаной подушки.
3. Создание песчаной подушки – для лучшего уплотнения песок смачивается водой и тщательно трамбуется.
4. Настил рубероида на дно песчаной подушки во избежание впитывания цементного молочка из бетонной смеси.
5. Монтаж труб в отверстия – после установки они выставляются по уровню и распираются деревянными колышками между стенками скважины. При использовании асбестоцементных изделий перед установкой их рекомендуется дополнительно обработать битумной мастикой.
6. Армирование конструкции – для этого применяется рифленая арматура сечением 12-16 мм для вертикальной установки и 6-10 мм для связывания вертикальных прутков между собой в единый каркас.
7. Заливка бетона примерно на половину трубы или 400-500 мм с последующим ее подъемом на 150-200 мм для создания подобия подошвы в нижней части столбов, которая будет более эффективно противостоять пучению, чем обычные опоры.
8. Бетонирование труб до верха.

Рисунок 11. Устройство столбчатого фундамента из асбестоцементных труб

Продолжать строительство можно после набора бетоном проектной прочности – т.е. примерно через 2-3 недели после заливки.

В следующем видеоматериале показан процесс бетонирования столбов с применением пластиковых труб для последующего строительства веранды:

Материалы для работы

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала. На основе видео рекомендаций и литературы, мы выделили для вас, самые популярные вариации такой постройки:

• Трубы из асбеста. Такой материал имеет достаточно высокую прочность, экономичность и комфортность при установке.
• Кирпич. Это один из самых востребованных вариантов закладки. Хотя стоит отметить, что из его плюсов можно выделить только долгий срок эксплуатации и прочность. При этом такой материал имеет ряд недостатков, таких как сложность установки, высокая цена материалов и подверженность пучению земли, что приводит к появлению деформаций.
• Бревна из дерева. Такой вариант наиболее экономичен, и применяется в строительных проектах для легких типов построек. Также к плюсам стоит отнести и легкость монтажных работ объекта. Среди недостатков присутствуют такие негативные характеристики, как  недолговечность и обязательная потребность в гидроизоляции и обработке специальным септиком.
• Железобетонный материал. Бетон имеет очень высокий уровень прочности, долгий эксплуатационный срок. Стоит отметить, что это как раз тот вариант, когда качество приравнивается к цене. Но, существует также недостаток, который проявляется в сложности монтажных работ.

Стоит отметить, что лучше отдать свой выбор в сторону монолитного основания, так как в комплект входит его и арматура, которая увеличивает способность фундамента выдерживать нагрузку. Если вы выбираете сборный тип постройки, то могут в зимний сезон происходить выталкивания столбов, что приведет к многочисленным ремонтным работам. Именно по этой причине мы советуем все-таки выбор монолита.

Особенности возведения столбчатого фундамента

Подробно:

1. Срез плодородного (зеленого) слоя почвы требуется по следующей причине – для роста зелени требуется влага. Растения будут активно вытягивать ее из земли и атмосферы, накапливая в себе и грунте. Влага под полом для дома из бруса губительна для любого материала строительства, поэтому возможность ее образования лучше заранее исключить. Толщина срезанного слоя – до 30 см.
2. На выровненном участке наносят разметку под ямы. Руководствуются следующим расчетом: расстояние между столбами столбчатого фундамента равно 1 м длины стены объекта. Для работы пользуются деревянными кольями и бечевкой, натянутой между ними.

Методы монтажа далее разнятся ввиду отличий типов фундамента друг от друга.

Столбчатый фундамент

При помощи садового бура делаются ямы. Они должны быть достаточными по ширине для установки столбов, кирпичной кладки или конструкций из блоков. Глубина заложения столбчатого фундамента должна превышать уровень промерзания грунта + 30 см для подсыпки песка и гравия – амортизационной подушки. Яма более 1 м глубины обязательно укрепляется по стенкам, чтобы грунт не осыпался внутрь. Для этого можно применить плиты пенополистирола, которые сыграют роль утеплителя.
Готовые ямы под заливку армируют стальным прутом – 3–4 шт. просто вкапывают в грунт внутри ямы. Если предусмотрен сборный столбчатый фундамент с железобетонным ростверком, концы арматуры выходят из фундамента на 25–30 см. Для сцепления фундамента с закладным венцом достаточно шпильки, выходящей из середины столба – арматура в этом случае не видна.
Кладка кирпича или установка готовых столбов задача несложна

Важно лишь сверяться с высотой столбов по строительному уровню. Заливку бетоном ведут медленно, используя для работы вибратор, устраняющий пустоты в толще раствора

Если погода знойная, то готовые конструкции проливают холодной водой до появления белой пены (молока) на поверхности. Пена говорит о полном оседании бетона.

Монтаж опорно-столбчатого фундамента

Отличается конструированием бетонного «башмака» – подставки под кирпичную кладку или монолитный столб. Порядок действий:

• После снятия верхнего слоя грунта, требуется подготовить котлован. Глубина заложения столбчатого фундамента различна, существуют: не заглубленные, заглубленные и мало заглубленные варианты. Средняя величина – от 0,7 до 1 м – характерна для климата средней полосы России.
• На выровненной и утрамбованной поверхности размечаются участки для установки «башмаков». Это может быть – кладка в один кирпич, монолитная заливка толщиной в 10–15 см или готовые бетонные плиты – смотрите фото выше.
• После установки подставок, собираются или заливаются столбы. В последнем случае выстраивается и армируется опалубка из досок. Работу ведут в безветренную погоду – бетон меньше обогащается воздухом, как следствие, меньше пустот. Снимать опалубку до окончания выдержки бетона нельзя.

Когда столбы готовы, их гидроизолируют. Котлован засыпают слоями песка и гравия толщиной по 15 см. Оставшееся пространство покрывают выкопанным грунтом. Концы столбов выходят из земли не менее чем на 30 см.

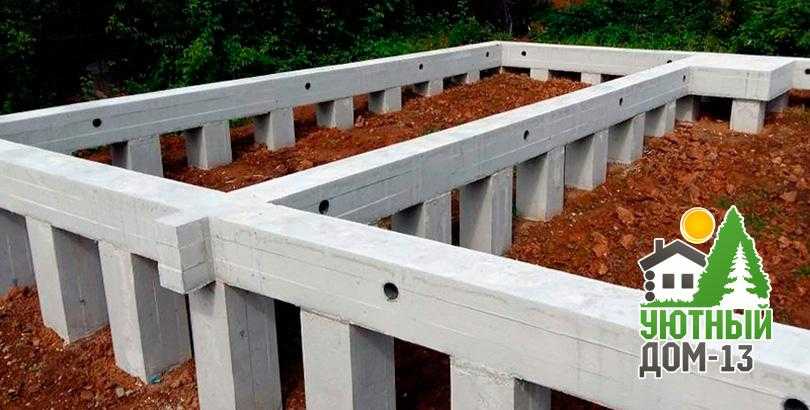

Устройство столбчатого фундамента с ростверком

Этот фундамент столбчатого типа напоминает монолитную ленту. Работа ведется в два этапа:

Устройство столбчатого фундамента с ростверком

• Сначала выкапываются ямы под столбы. Размеры столбчатого фундамента и описание монтажа аналогично устройству простого столбчатого фундамента.
• Затем делается деревянная опалубка для заливки бетонного ростверка. Ее предварительно армируют большим количеством специальной проволоки. Сваривать между собой прутья нельзя. Высокая температура повлияет на прочность узлов. Поэтому арматуру вяжут вручную. Для правильного выбора прута и схемы вязания рекомендовано обратиться к стандартам ГОСТ или специальной литературе.
• Заливку ведут медленно, используя вибротрамбовку. Можно воспользоваться и арматурным прутом, протыкая толщу бетона и выгоняя воздух, но качество автоматической помощи лучше.

Расчет столбчатого фундамента

Возведение столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов понадобится программа типа «Фундамент» или какая-либо другая, которую можно найти в интернете и бесплатно скачать. Для работы с такими программами понадобятся следующие параметры:

• Глубина залегания фундамента и его армирования.
• Местоположение будущего строения.

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программеТехнология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

• Приблизительный вес строения, включая вес его предполагаемого интерьера и обстановки.
• Общий вес собственно фундамента.
• Сезонная нагрузка (ветер и снежный покров).
• Разновидность грунта и его свойства.
• Уровень промерзания почвы и средняя температура в зимний сезон.
• Уровень залегания грунтовых вод с учетом его сезонных колебаний.

В результате произведенных расчетов будут получены следующие значения, необходимые для устройства столбчатого фундамента:

• Минимальное количество столбов.
• Площадь сечения столбов и их размеры.
• Величина несущей способности столбов.

  Схема обустройства гидроизоляции из рулонных материалов для опорных столбов

Как сделать забирку

Для декорирования хорошо подойдет забирка, которая стала особенно популярна. Это самый простой способ облагородить внешний слой основания. Забирка является конструкцией, специально разработанной для отделки стеновой панели.

Для нее могут использоваться материалы:

• кирпич;
• камень;
• доска.

Следует помнить, что забирка-не силовая, а декоративная конструкция, и ее нельзя нагружать

Каждый потребитель может вполне декорировать столбовой фундамент своими руками с помощью забирки.

Делается это таким образом:

выкапывают небольшую траншею глубиной до 30 см и шириной до 35-40 см;
заполняют песком, при этом обращая внимание на хорошее трамбование;
заливают водой;
на песок наносят раствор бетона;
дождавшись высыхания первого слоя, наносят арматурную сетку;
укладывают забирку.

Специалисты не рекомендуют соединять стяжку и балки основания. Это может вызвать появление трещин и спровоцировать последующее разрушение конструкции. Если грунт сильно промерзает, рекомендуется позаботиться об эффективном утеплении. Сам процесс не представляет собой особой трудности.

Выполнить работы по утеплению необходимо в следующем порядке:

• вырыть траншею, куда впоследствии уложить утеплитель. Чаще всего для этих целей используют листы пенопласта;
• закрепить в траншее с помощью клея;
• все это засыпать слоем песка;
• выполнить остмостку;
• декорировать внешние стороны любыми материалами. Чем именно, выбирает сам хозяин, основываясь на личных предпочтениях.

Закрывая столбчатое основание, стоит подумать и о гидроизоляции.

Существуют два основных метода гидроизоляции:

• на установленную забирку сверху вниз наносится битум, который дополнительно проклеивается с помощью рубероида. Затем необходимо повторить всю последовательность 4-5 раз;
• на забирку наносят раствор бетона. Дождавшись полного высыхания, обсыпают его сухим цементом. После чего крепится слой рубероида.

Какой именно метод использовать зависит только от потребителя.

Строительство столбчатого фундамента легко выполнить своими руками. А дополнительные слои отделки, утепления и гидроизоляции придадут конструкции прочность, продлив срок эксплуатации.

Подробнее о том, как сделать столбчатый фундамент своими руками можно посмотреть в видео:

Этап 3: закладка фундамента

Кирпичные дома, особенно возведенные из полнотелых керамических блоков, имеют весьма солидный вес. Общая масса здания может составлять несколько десятков тонн. А с облицовкой эта цифра возрастет почти на треть.

Ленточные фундаменты для дома.

Ленточным он назван потому, что он идет непрерывной лентой под всеми стенами и простенками будущего дома.

Его размеры выбирают с учетом того, какие именно материалы будут использованы при работах. К примеру, пустотелые блоки намного легче традиционных керамических кирпичей. К тому же сейчас они выпускаются нестандартного размера, что позволяет ускорить процесс возведения стен. Поэтому основание для стен, сложенных из такого материала, может быть не слишком большим.

Размеры фундамента зависят и от этажности дома. Для двухэтажного будет нужно массивное основание, армированное арматурой и стальной сеткой. На его возведение потребуется цемент маркой не ниже М400, а также речной песок средней фракции и мелкий щебень.

При заливке основания следует оставлять технологические отверстия для воздуховодов и трубопроводов, чтобы потом не пришлось пробивать их в уже готовых бетонных стенах.

Дав бетону выстояться, на что требуется 2-3 недели (в зависимости от климата, погоды и времени года), приступают к возведению несущих плоскостей.

Заливка опорно-столбчатого фундамента своими руками

Вообще процессы заложения любых фундаментов своими руками не так сложен, как кажется на первый взгляд, а устройство опорно-столбчатого — самый простой из них.Первый вопрос, возникающий в устройстве опорно-столбчатого фундамента своими руками – с чего начать?А начинать необходимо, как и при устройстве любой другой опоры для дома, с очистки участка и его разметки.

Этапы заложения опорно-столбчатого фундамента

Очистка участка и разметка поляПервым этапом заложения фундамента является уборка лишней травы и мусора с части участка, где будет построен будущий дом. Чистый участок позволит правильно произвести разметку дома, копку, да и вообще на очищенном участке гораздо приятнее работать.После того, как участок почищен, необходимо провести разметку периметра дома и внутренних стен. Процесс разметки будущего строения практически не зависит от типа фундамента под дом и производиться для всех домов одинаково.Разметка столбов под домКогда все стены размечены, необходимо обозначить места для будущих столбов. Как уже говорилось, расстояние между столбами зависит от длины стен, грунта, толщины столбов, типа постройки, и не должно превышать 2м, но, как правило, расстояние между столбами закладывают около 1,5 м.

Удаление грунта для заливки столбовПосле всех проведенных разметок пора приступить к бурению столбов, либо их копке. Если будете бурить, то это лучше всего делать с помощью спецтехники, так будет быстрее и удобнее, но это, как правило, стоит не дешево.Бурение можно производить и ручным бензобуром, но если у Вас его нет, и попросить не у кого, то необходимо посчитать, что для Вас будет выгоднее – купить бензобур с насадками, либо воспользоваться услугами спецтехники.

Для этого лучше всего использовать асбестовые трубы, они вставляются в скважины и будут служить несъемной опалубкой для будущего фундамента.Армирование опорно-столбчатого фундаментаАрмируются столбы арматурой диаметром 8 – 12 мм, в зависимости от их толщины, материала из которого построен дом и т.д. Армирование, так же, как и другие этапы устройства фундамента, не сложный процесс, который с легкостью можно произвести своими руками.Я думаю, стоит отметить, что армирование опорно-столбчатого фундамента лучше производить с помощью стальной арматуры, применение стеклопластиковой арматуры — я бы не рекомендовал.Арматура располагается вертикально по всей длине столбов, а для того, чтобы в последствие их связать ростверком, она выпускается на 15 – 20 см выше заливки бетона.Этап заливки бетона своими рукамиЗаливаются столбы, как правило, обычным бетоном марки не ниже М-200, а для этого необходимо соблюдать состав и пропорции бетона для фундамента. Так как бетона нам понадобится не так много, как для других типов фундамента, его можно приготовить своими руками с помощью бетономешалки.Покупка бетона выйдет немного дороже, а учитывая небольшой объем заливки, стоимость его доставки на участок станет немалой частью всех затрат на его покупку. Учитывая это, можно сделать вывод, что этап заливки бетона для опорно-столбчатого фундамента, не будет большой проблемой и его с легкостью можно будет освоить своими руками.

Особенности и область применения

Главной отличительной особенностью столбчатого фундамента является устройство отдельных опор небольшого размера, а не монолитной плиты или ленты под всеми несущими конструкциями дома. Столбики располагаются с определенным шагом под всеми стенами и в наиболее нагруженных точках конструкции: в углах, в местах соединений стен, под лестничными пролетами, массивными печами и каминами, тяжелыми дымовыми трубами, опорными колоннами, точками опоры несущих балок. Соединение оснований в одно целое при помощи ростверка обязательно!  Пространство между столбиками заполняется – выполняется забирка – тонкая цокольная стена.

Столбчатый фундамент – это неглубокая конструкция. Он заглубляется в грунт неглубоко – выше глубины промерзания. Ниже глубины промерзания заводят сваи (длиной от 2 м). Столбики только давят на грунт, сила трения стенок о почву незначительна. Из-за небольшой глубины их можно собирать из штучных материалов. Например, кирпича, бутового камня, небольших бетонных блоков.

Применяется фундамент на забитых в землю столбах в следующих случаях:

• при строительстве легких построек из дерева, щитовых и каркасных домов. Правильно спроектированное столбчатое основание может выдержать вес даже двухэтажного легкого дома или постройку с мансардой;
• при устройстве временных построек, например бытовок;
• при устройстве хозяйственных построек, бань, навесов, беседок, теплиц, летнего душа, установки бака для сбора дождевой воды и т.д. Иногда применяют для модернизации дома – пристраивают террасу, зимний сад или веранду на столбчатых опорах, не связанную жестко с конструкциями дома;
• на грунтах с высокой пучинистостью, близким залеганием грунтовых вод.

Когда не рекомендуется использовать столбчатый фундамент:

• для массивных построек;
• при низкой несущей способности и нестабильности грунтов – например, на торфяниках, сыпучих песчаных грунтах;
• на плывунах, при повышенном риске смещения пластов, например, если близко залегает толстый слой глины;
• при очень высоком уровне залегания грунтовых вод;
• при больших перепадах высоты по длине дома. Нежелательно устраивать фундамент на столбах даже при разнице уровня почвы 1 м. При разнице в 1,8-2 и более м возведение построек на столбах категорически запрещено.

Иногда на столбчатом основании сооружают относительно тяжелые здания, если экономически нецелесообразно устраивать очень глубокую фундаментную ленту. Но этот вид фундамента имеет большую глубину – больше 2 м и ниже уровня промерзания. Поэтому правильнее считать его свайным.

Для столбчатых фундаментов под тяжелые здания столбы заглубляются от 2-ух метров

Преимущества и недостатки

Самое главное достоинство столбового фундамента – разумная цена. Он дешевле популярного мелкозаглубленного ленточного примерно в полтора-два раза.

Прочие плюсы:

• можно применять на пучинистых грунтах;
• небольшая трудоемкость;
• меньше объем земляных работ;
• расходуется меньше материалов (меньше расходов на перевозку и разгрузку);
• не нужно утепление;
• при устройстве столбиков не нужна тяжелая техника;
• не требуется планирование всего участка;
• даже один человек справится с постройкой;
• простота ремонта.

Недостатки:

• не очень большая несущая способность делает невозможным применение столбчатого фундамента при строительстве домов с большой массой;
• невозможность применения на склонах, подвижных грунтах, заболоченных участках. Слабонесущие и насыщенные водой почвы под воздействием концентрированного давления просаживаются;
• сложность с устройством подвальных помещений и погребов. Впрочем, современная промышленность выпускает немало компактных цельных погребов, которые можно просто закопать под домом на этапе устройства основания.
