Особенности дисковых окучников для мотоблока и тонкости их создания

Различные модели окучников

Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.

Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

В продаже можно встретить несколько вариантов моделей этого инструмента.

Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.

Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг

Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.

Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.

Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг

Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше

Основными преимуществами дисковых окучников являются:

• Удачное сочетание мотоблока с самим инструментом. Используя дисковый окучник, при понижении скорости мотокультиватора, возрастает его мощность. Это не только повышает эффективность культивирования, но и положительно сказывается на работе самого агрегата.
• Удобство в эксплуатации. Для работы с таким инструментом нужно прилагать минимум усилий: он сам продвигает себя вперед, не требуя дополнительного проталкивания сзади.
• Универсальность применения. С помощью этого инструмента окучивание можно производить как после посадки клубней, так и в период активного роста надземной части культур.

Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.

Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки

Такие окучники предназначены для обустройства мотоблоков и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.

Свежие записи
Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растенияПочему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растенияРассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения

Описание и типы окучников

Окучник представляет собой одну из разновидностей плуга, которая позволяет нарезать борозды, а в последующем присыпать поднятой землей растущую в рядах на грядках ботву. Такая обработка необходима для улучшения корнеобразования и последующего активного роста сельскохозяйственных культур. Универсальные приспособления для мотоблока могут использоваться для обработки участка, где выращивают картофель, свеклу, различные корнеплоды и другие сельскохозяйственные культуры.

Именно при выращивании картофеля необходимо выполнять соответствующую обработку посадок, в том числе регулярно окучивать их, что ускоряет рост и активирует корнеобразование, повышая показатели урожайности грядок. Вручную такую работу выполнить крайне сложно, и использование соответствующих инструментов с мотоблоком позволяет в максимально короткий срок обработать большие по площади грядки.

Принято выделять несколько основных типов окучников для мотоблока:

• Пропеллерные.
• Дисковые.
• С переменной шириной захвата.
• Листерного типа.

Самыми простым и популярным у садоводов является окучник листерного типа, который имеет фиксированную ширину захвата. Такие инструменты состоят из зафиксированных между собой разветвленных крыльев, которые клином входят в землю и в последующем с легкостью нарезают борозды и выполняют отвал земли. Недостатком окучников этого типа является необходимость подстраивать междурядья под имеющиеся размеры инструмента. Поэтому при посадке тех или иных культур необходимо учитывать размеры используемых приспособлений для обработки почвы, что и позволит упростить уход за садом.

Копалка картофеля для мотоблока

Большинство моделей листерного типа имеют ширину захвата в 25−30 сантиметров. При использовании таких приспособлений для обработки картофеля необходимо применять окучники больших размеров, у которых ширина захвата составляет 50−60 сантиметров. Изготовить такие универсальные инструменты не составит труда. Необходимо лишь учитывать размеры и тип привода мотоблока.

Варианты с переменным показателем ширины захвата считаются универсальными и самыми удобными в использовании. Наличие специального регулировочного механизма позволяет изменять расположение и угол «атаки» крыльев, что оптимизирует инструмент под обработку борозд с различным междурядным расстоянием. Использование таких окучников с изменением ширины захвата не представляет особой сложности, что и делает подобные приспособления чрезвычайно популярными у дачников-садоводов.

Одной из особенностей таких окучников с переменной шириной захвата является необходимость использования более мощных моделей мотоблоков, что позволяет существенно повысить производительность труда и дает возможность садоводу с лёгкостью обрабатывать тяжелую глинистую землю, нарезая борозды и производя отвал грунта на ботву картофеля и других сельскохозяйственных культур.

К преимуществам дисковых окучников относят следующее:

• Полная оптимизация использования инструмента с мотоблоками, что позволяет применять такие приспособления на легкой технике.
• Благодаря удобству использования, существенно упрощается вскапывание грядок и рыхление почвы.
• Универсальность дисковой разновидности позволяет использовать такой инструмент для окучивания картофеля, рыхления грядок с корнеплодами и выполнения другой работы по саду.

Как сделать электрокультиватор своими руками

К недостаткам дисковых разновидностей можно отнести их сложную конструкцию, поэтому самостоятельно изготовить такое приспособление бывает затруднительно. Садоводам потребуется приобретать инструмент в специализированных садоводческих магазинах. Преимущество следует отдавать многофункциональным мощным вариантам, которые позволяют существенно упростить уход за садом.

Принцип работы пропеллерных роторных окучников основывается на приведении в движение металлических пропеллеров, которые вскапывают землю, вычищают сорняки, рыхлят и обрабатывают однорядные грядки. Такой инструмент используется преимущественно с переднеприводными мотокультиваторами, которые отличаются повышенной мощностью и позволяют максимально быстро обрабатывать большие по площади участки. Чертежи активных окучников пропеллерного типа можно отыскать в интернете и в последующем выполнить всю работу по имеющимся схемам.

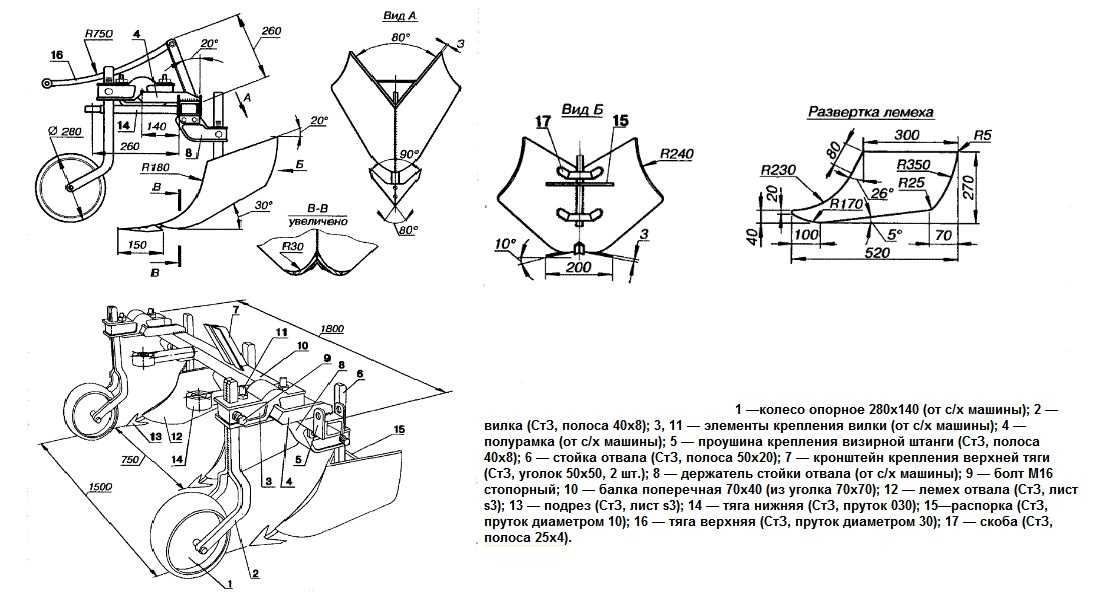

Пример самостоятельного изготовления листерного окучника

Как видно, окучники представляют собой довольно простые конструкции. В том, чтобы сделать окучник своими руками для мотоблока, нет ничего сложного.

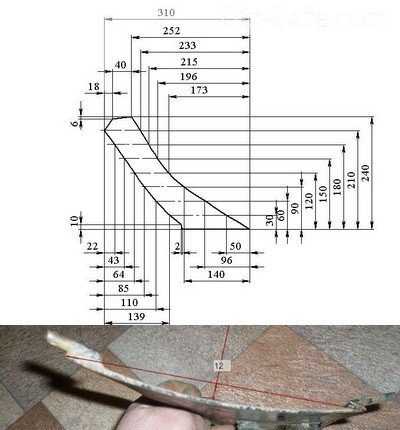

Для создания традиционного нерегулируемого окучника необходимо по шаблону из металла толщиной 2 мм вырезать половинки изделия

Эти половинки следует изогнуть до совпадения радиусов, а затем сварить за 2-3 прохода. Сварные швы следует обработать болгаркой и при необходимости выборочно подварить и повторно зачистить. В результате должен получиться идеальный ровный слой металла.

Крылья инструмента также вырезаются из металла толщиной 2 мм и соединяются по такому же принципу

В результате должна получиться вот такая конструкция. Для наглядности указана толщина элементов и все размеры основания инструмента

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.

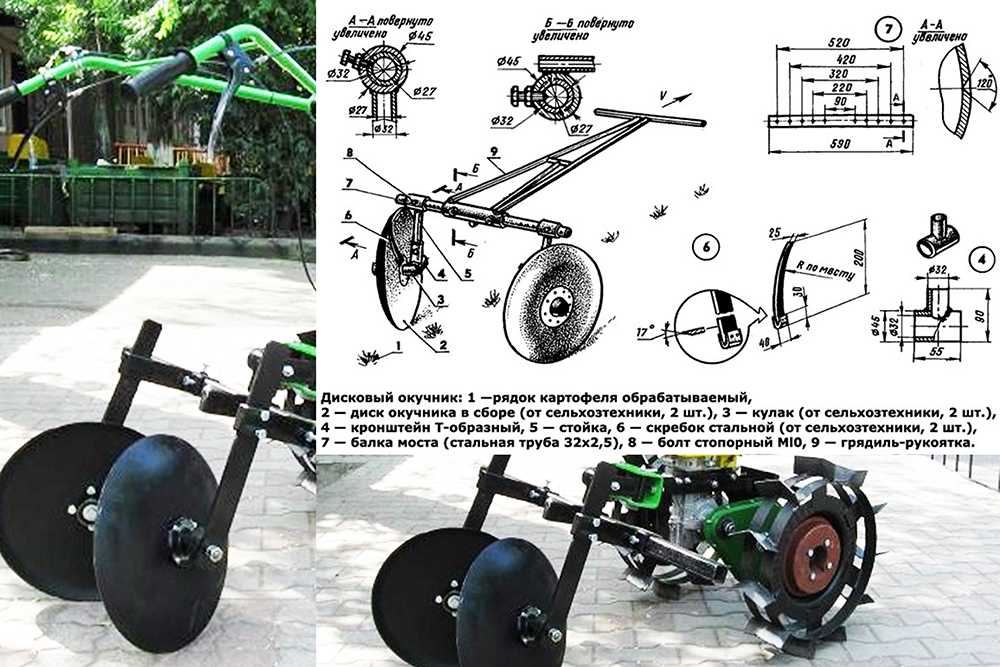

• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

• дискового типа;
• листерный;
• пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

• Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
• Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
• Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Советы по эксплуатации оборудования

После самостоятельной сборки оборудования необходимо провести пробную работу с ним на участке. Качественная работа его зависит от многих факторов: состояния почвы, погодных условий, правильной настройки и заточки рабочих элементов и многих других показателей.

Все настройки изготовленного самостоятельно приспособления проводятся опытным путём. Для этого желательно сначала пройтись по обычному участку почвы и отрегулировать оптимальное значение углов и глубины вхождения в грунт рабочих поверхностей окучника.

А также не менее важным является определение оптимальной скорости работы агрегата. Правильно выбранный темп работы положительно сказывается на качестве окучивания, ведь на высокой скорости приспособление будет в основном разбрасывать грунт в разные стороны, при этом ухудшая процесс образования борозд.

В нашей стране картофель считается «вторым хлебом», поэтому с началом нового весеннего сезона многие дачники стремятся посадить у себя на участке этот полезный продукт. Однако процесс получения хорошего урожая зависит во многом не только от посадки, но и от дальнейшего ухода (прополка, окучивание) за этим корнеплодом.

Обслуживание картошки вручную считается трудоёмкой и долгой работой. Поэтому применение мотоблока со специальным оборудованием навесного типа приобретает всё большую популярность среди огородников.

Изготовить навесное оборудование, нисколько не уступающее промышленным аналогам, можно самостоятельно, с помощью незначительных материальных вложений.

https://youtube.com/watch?v=CW8u1UT8qUo

Как установить и использовать окучник

Устанавливая окучник на мотоблок, важно правильно его ориентировать – параллельно линии гряд

Перед началом работы инструмент требуется установить в сцепку мотоблока и закрепить болтами либо штифтами. Чтобы установка прошла быстрее, удобно задействовать пустотелые оси со шплинтами.

Настроить угол, к примеру, дискового вида инструмента можно, наклоняя раму в отношении к мотоблоку. Отчасти это влияет на глубину борозд. Регулируют окучник передвижением подошвы в вертикальной плоскости с помощью крепежных отверстий, выполненных в стойке. А посредством передвижения кронштейнов можно контролировать ширину прохода.

Не лишним будет перед работой проверить затяжку соединений болтов. Для этого необходимо выполнить пробную обработку участка, где нет растений. В процессе нужно внимательно следить, как работают отдельные узлы. Если будут найдены ошибки, требуется затянуть ослабленные соединения либо снова настроить насадку.

В частности, в ходе обработки гряд нужно соблюдать такие правила:

• на дальние расстояния перемещать оборудование только в разобранном виде;
• не делать крутых поворотов;
• переезжать в транспортном положении.

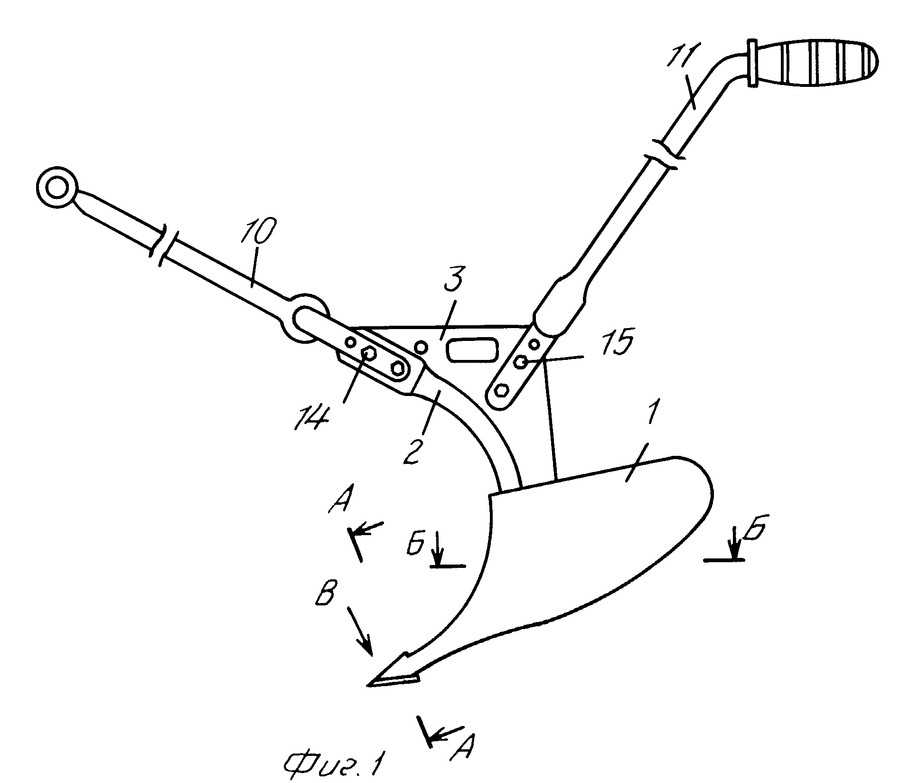

Окучник ручной. Окучник для картофеля ручной

Картошка всегда считалась одним из основных овощей на кухне. Её используют для приготовления первых, вторых блюд, десертов и т.д. Выращивание этого овоща связано с большими трудозатратами, потому что для получения хорошего урожая необходимо несколько раз за сезон окучить картофельные кусты.

Благодаря окучиванию, улучшается доступ кислорода к корням, разрушаются каналы в земле, вследствие чего меньше испаряется влага, а также увеличивается количество клубней.

Окучивание кустов выполняется на дачных участках механическим способом с помощью тяпки. Однако, это длительный и тяжёлый процесс.

Для помощи фермерам и огородникам, специализирующимся на выращивании картошки, создан специальный инструмент, который называется окучник.

Достоинства и недостатки окучников

Использование механизмов всегда позволяет повысить производительность труда на фермерских и дачных участках.

Окучник ручной

Преимущества:

• уменьшает трудовые затраты и повышает эффективность работы фермера;
• может быть многофункциональным инструментом, который дополнительно может использоваться для рыхления почвы, посадки картошки, а также во время сбора урожая;

Недостатки:

• чтобы использовать приспособление, необходимо его приобрести, а, значит, потребуются материальные затраты на покупку и дальнейшее обслуживание;
• при работе с устройством необходимо соблюдать правила техники безопасности.

Типы картофелеокучников

В зависимости от конструкции, различают следующие виды устройств:

• листерный;
• дисковый;
• пропеллерный.

Дисковой окучник

Пропеллерные механизмы позволяют перемещать землю, находящуюся в междурядиях, в бороздки.

Наиболее распространены листерные и дисковые устройства.

Листерные механизмы

Интересно! Приспособления данного типа выпускаются с фиксированной шириной захвата. Иначе они называются плужковые, так как внешне напоминают плуг.

Производятся с регулируемым углом атаки (угол наклона режущей части окучника к земле) и фиксированным.

Регулируемые позволяют изменять глубину рыхления и, соответственно, площадь захвата.

Достоинства устройства:

• потребляет меньше энергии, по сравнению с дисковыми устройствами;
• более простое по конструкции;
• цена меньше, чем на дисковое устройство;
• имеет небольшой вес, поэтому отлично работает на маломощных механизмах (мотоблоках и культиваторах).

Листерный окучник

Недостатки:

• плохо работает на влажной и тяжёлой почве;
• посадка картофеля должна быть только ровной, со строго фиксированной шириной междурядий.

Дисковые окучники

Конструктивно состоят из двух дисков с заточенной кромкой. При движении окучника диски вращаются и измельчают почву. Они имеют выпуклую форму. За счёт такой формы одновременно и рыхлится почва, и формируется земляной валик.

Диски через шариковые подшипники прикрепляются к стойкам, которые расположены на горизонтальной рамке-держателе.

Обратите внимание! Их можно регулировать по вертикали, реже – по горизонтали. При вертикальной регулировке изменяется угол поворота дисков, за счёт чего изменяется и количество земли, которое нужно для формирования гребня. Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает)

Таким образом, выполняется настройка угла атаки

Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает). Таким образом, выполняется настройка угла атаки.

Достоинства:

• более качественное выполнение окучивания, гребни получаются ровнее и выше;
• можно использовать при разной ширине междурядий;
• позволяет выполнять окучивание по более тяжёлой почве.

Дисковый окучник можно использовать при разной ширине междурядий

Недостатки:

• более высокая цена;
• более высокое потребление топлива.

В зависимости от объёма выполняемых работ и степени механизации, окучиватель для картофеля бывает:

• ручной;
• автоматизированный.

Факт! Ручные – предназначены для выполнения только окучивания, автоматизированные – используются для выполнения нескольких видов работ: окучивание, рыхление, посадка, сбор урожая.

Ручной – перемещается за счёт того, что человек толкает или тянет за собой механизм.

Автоматизированный картофелеокучник представляет собой дополнительное подвесное приспособление для мотоблока, культиватора или трактора.

Окучник для картофеля ручной

Позволяет выполнять обработку картофельных грядок, вне зависимости от наличия мотоблока или трактора. Для ручных типов наиболее распространены конструкции листерного и дискового механизмов.

Дисковый окучник для мотоблока

Своими руками для мотоблока Нева изготовить дисковое устройство можно. Для этого подойдут подручные материалы, что снизит себестоимость готового изделия. Подготавливают лист стали. Достаточно толщины в 2 мм. Вырезают круглые диски – 2 штуки. Необходимо заточить каждый край, чтобы предотвратить сопротивление грунту при работе.

Тщательно соблюдают все этапы:

1. Элементы изгибают молотком. Одна сторона будет вогнутая, другая выпуклая. Так лопасти смогут больше загребать почву и выполнять присыпку растений.
2. Крепежными болтами, сварки соединяют стойку, талреп, Т-образный поводок.
3. Для скрепления колес применяют переходники.
4. Между лопастями должно быть расстояние равное ширине междурядий на грядке.

На заметку! При помощи талрепа обеспечивают угол поворота в вертикальной плоскости.

Всю конструкция за счет поводка устанавливают на кронштейн мотоблока, закрепляя болтами, стопорными элементами. Оборудование для вспашки готово.

Виды окучников

Окучники применяются для облегчения труда при проведении работ, связанных с посадкой и обработкой культур. Используя приспособление, можно оперативно справиться с посадкой и окучиванием таких овощей, как картофель, морковь, свекла и репа.

Популярностью пользуются 4 типа моделей оборудования:

• листерные;
• дисковые;
• пропеллерные;
• с переменной шириной захвата.

Оснащение позволяет автоматизировать все этапы посадки: проделывание борозд и засыпание их землей. Его применение позволяет высадить посадочный материал ровными рядами, что в дальнейшем упростит проведение мероприятий, связанных с уходом, а также сэкономить силы и время.

Распространенной моделью являются листерные окучники, которые легко изготовить самостоятельно. Остальные устройства сложны в сборке и применяются для установки на дорогие мотоблоки, которые не применяются для обработки придомовых территорий и небольших земельных участков.

По конструкции

В зависимости от конструкции, листерные приспособления подразделяются на регулируемые и не регулируемые.

Нерегулируемые модели являются сплошной конструкцией, состоящих из двух зеркально расположенных пластин, которые расходятся под определенным углом и имеют общее ребро жесткости. Регулируемые обычно являются двухрядными конструкциями, в настройках которых можно изменить глубину и ширину обработки земли, за счет особого расположения составляющих элементов.

Роторный фрезерный окучник (еще называют активный окучиватель) устанавливается на место базовых фрез мотоблока. С его помощью можно проводить все посадочные и прополочные работы, а также сбор урожая и культивацию почвы в автоматизированном режиме за счет дополнительного приспособления – ротора.

Дисковое приспособление имеет одинаковые углы наклона дисков, что обеспечивает его балансировку. Внешне он выглядит как рама, размещенная на колесах с подвешенными дисками. При работе оборудования диски захватывают землю и подсыпают ее на место роста растения. Регулирование стоек позволяет изменять расстояние между дисками, и, как следствие того, между рядами. Удобно применять приспособление для измельчения и рыхления почвы.

По принципу работы

В зависимости от функциональных характеристик, окучники подразделяются на двухрядные (или двойные) и однорядные.

Двухрядное приспособление позволяет обрабатывать ряд одновременно с дух сторон, при этом возможно подобрать угол обработки и ширину борозды за счет специфического расположения регулируемых пластин.

Однорядные окучники обычно относятся к категории нерегулируемых. Они состоят из одной пластины, а в их характеристиках не предусмотрена многофункциональность, поскольку такой тип может выполнять только одну операцию в единицу времени.

Нужно ли окучивать картофель

Корням картофеля, как и другим культурным растениям, необходим кислород и влага для хорошего развития и роста плодов. Окучивание обеспечивает доступ воздуха к почве, рыхлая земля лучше пропускает воду, а присыпанные стебли формируют дополнительные клубневые корни. Еще одним плюсом является разрушение поверхностной корневой системы сорных растений в процессе окучивания.

Прежде чем приступать, необходимо учесть климатические особенности вашей местности. Картофель не терпит засухи и высоких температур, но холод и избыток влаги могут привести к гибели растения.

Культура лучше всего развивается при +25 градусах Цельсия. В условиях выращивания в северных регионах с прохладным и влажным климатом окучивание пойдет только на пользу. Дополнительный слой почвы позволит поднять температуру у корневой системы, а увеличение площади земли вокруг куста (формирование высоких склонов) усилит испарение, снизив влажность грунта.

В южных регионах окучивание может только навредить картофелю, поскольку увеличение приповерхностной температуры почвы может понизить урожайность. В данном случае необходимо проводить только поверхностную аэрацию для доступа кислорода, и бороться с сорняками.

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

• лист толщиной не менее 3 мм;
• полоса 40 х 4, 50 х 5 мм;
• труба профильная 15 х 15, 30 х 15 мм;
• крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.
